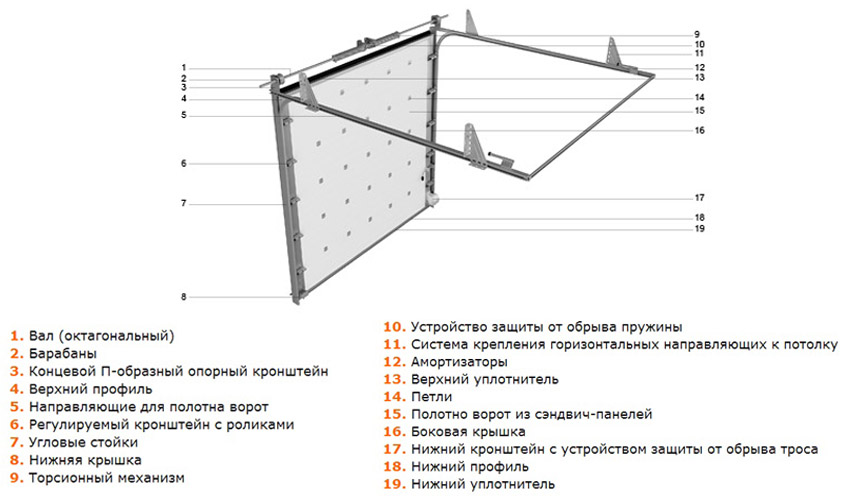

Конструкция секционных ворот. В чем ее особенность?

Проектирование и расчёт секционных ворот

Как сделать подъёмные ворота своими собственными руками? Сначала нужно подготовить чертеж

Для этого обращают внимание на ряд критериев

1. Количество транспорта, которое будет находиться внутри помещения. Если автомобилей будет несколько, то можно сделать независимые створки для каждого, либо широкую конструкцию, чтобы через неё могло одновременно проехать несколько машин. Обе конструкции не отличимы по техническим характеристикам, главное, заранее предусмотреть надежность механизма, что будет осуществлять подъем, а также прочность крепежа. Он должен выдерживать нагрузку веса полотна, в статике и динамике.
2. Габариты машин, что будут въезжать внутрь: ширина, высота, длина машин. Если ворота строят для двух автомобилей, нужно учитывать минимально возможное расстояние между ними. Чтобы обеспечить комфорт движения, ширина проема должна быть на 70 см больше, нежели этот же показатель машины, если планируется осуществление перпендикулярного въезда. При заезде с определенным углом, необходимо оставить до метра свободного пространства. Если будут заезжать несколько машин, то дополнительно берут полметра на расстояние между ними. Высота проема должна примерно на 20 см быть больше этого же показателя у машины (с учетом габаритов всего оборудования, что крепится на крыше автомобиля).

Подбор материалов для изготовления ворот

Когда построена схема гаражных ворот, необходимо переходить к подбору материалов, которые понадобятся для оснащения конструкции. Секциями могут выступать металлические или иные панели (к примеру, сэндвич), иногда рейки из древесины.

На нижней части полотно секций крепится концевым профилем. По бокам он защищен боковыми накладками, что придают дополнительную жесткость, защищают торец от воздействия негативных факторов окружающей среды. Направляющими здесь являются швеллеры из металла. Металлические уголки используют для крепления по вертикальным углам.. Кронштейны также готовят из профиля.

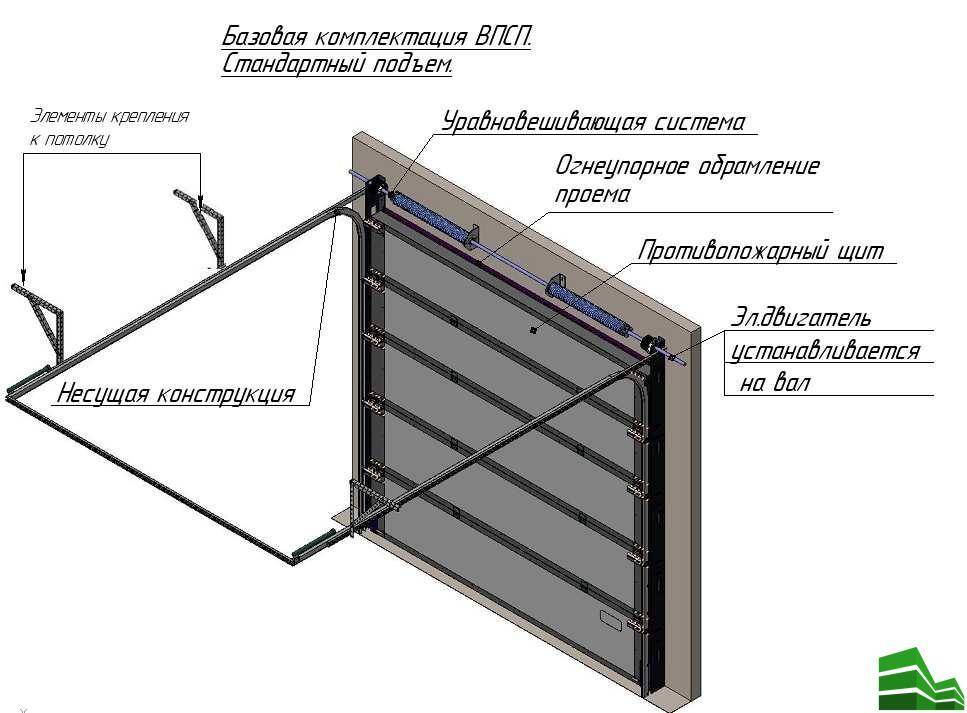

Подъемный механизм включает:

• пружина;
• вал;
• муфта соединения;
• наконечники в форме пружины;
• подвес;
• барабан;
• трос.

Подбор инструментов

Чтобы процесс монтажа прошел без проблем, нужно заранее озаботиться подготовкой таких инструментов:

• дрель и сверла к нему;
• уровень;
• молоток;
• плоскогубцы;
• отвертки;
• рулетка;
• строительный нож;
• болгарка;
• гаечные ключи разных видов.

Очень важно предусмотреть наличие средств защиты, к которым относят перчатки, очки. Важно приготовить стремянку, чтобы проводить работы на высоте

Этап 2. Замеры

До того как заказывать всю конструкцию, необходимо провести предварительные замеры помещения и проема в частности.

• Измерить высоту, в том месте, где будет выезжать машина. Нужно учитывать, что после проведения установочных работ, чистый проезд уменьшится на 30 см.
• Уточнить высоту притолоки, она позволяет определить тип будущей конструкции.
• Определить ширину проема, показатель увеличивают на 2 см с обеих сторон.
• Вычислить технический зазор (минимальное значение по 8 см с каждой из сторон). Он необходим для обеспечения свободного доступа ко всем крепежным элементам при необходимости проведения сервисного обслуживания.
• Измерить глубину строения. Из-за того, что полотно поднимается непосредственно к потолку, глубина строения должна превышать показатель высоты.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Подготовка к монтажу секционных ворот

Вне зависимости от того, какую разновидность въездной группы решено ставить, необходимо провести предварительную подготовку помещения.

Процесс подготовки включает такие этапы:

очистить от облупившейся штукатурки;
убрать облупившуюся штукатурку;
нивелировать иные дефекты;
хорошо выровнять все проемы (это важно для плотного прилегания полотна). Монтаж разрешен, когда по обе стороны проема ширина внутренних стен помещения превышает 45 см, при этом высота притолоки должна быть от 30 см;
подготовить необходимый инструмент: лазерный уровень, слесарное оборудование, перфоратор, рулетку, шуруповерт, карандаш, крепежные элементы.

Теплоизоляционные качества

Секционные ворота предполагают наличие отдельных секций, которые сопряжены петлями. Шины должны быть установлены по краям проема, эти элементы должны заходить под перекрытие. Шины, кстати, необходимы для того, чтобы по ним передвигались секции. В процессе того, когда ворота открываются, секции сворачиваются и располагаются в верхней части проема. Существуют разновидности панелей, которые потребитель имеет возможность выбрать перед покупкой. Секционные гаражные ворота могут иметь разные оттенки и рисунки, а вот сверху секции покрываются специальными полимерными составами, которые выступают в качестве надежной защиты от внешних негативных воздействий, а также коррозии. Секционные ворота имеют в составе термоизоляцию, что придает конструкции качества теплосбережения. Кроме того, это дополнение позволяет обеспечить бесшумность и бесперебойность работы при большом диапазоне температур, который ограничен производителем пределом от минус 50 до плюс 60 С.

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

Особенности подготовки к монтажу секционных ворот

Начинается процесс монтажа секционных ворот с ряда подготовительных работ. Для начала, нужно подготовить специальные инструменты для работы. К ним можно отнести:

• лазерный уровень, который даст точные значения при ширине ворот более 5 метров;
• электрическую дрель, перфоратор для подготовки отверстий и крепления элементов конструкции;
• стандартные инструменты, вроде отверток, плоскогубцев.

Подбор инструмента зависит от конкретной ситуации.

Выполнение замеров

Прежде чем заказывать конкретную конструкцию, надо выполнить точные замеры как проема, так и всего помещения. Сначала замеряется высота проема, при этом, нужно указывать значение с допуском на высоту въезда транспорта. Так, если высота проема составляет 2 метра, то указывается значение на 30 см больше, ведь проезд будет около 1,8 метра. На следующем этапе, измеряется размер притолоки, что влияет на тип покупаемой модели. Меряется ширина проема, после чего, к полученному значению добавляют 2 см с каждой стороны, которые являются допуском на размер конструкции.

Вычисляется технический зазор не менее 8 смс каждой стороны. Этот показатель позволяет обеспечить простой доступ к частям конструкции при сервисном обслуживании ворот секционного типа. На финальном этапе меряется глубина помещения. Данный параметр необходим потому, что секции собираются под потолком. Для нормальной работы конструкции, глубина помещения должна быть больше его высоты.

Нюансы при подготовке проема

После выполнения всех вышеописанных действий, выполняется заказ нужной конструкции. Это процесс не быстрый, потому, у заказчика есть время выполнить подготовку проема. Сначала, выполняется оштукатуривание потолка, стен, потому, что после установки системы, получить доступ к этим участкам будет труднее. Далее, надо проверить плоскость стены по отношению к соседним. Это объясняется тем, что если проем не будет на одной линии со стенами, то выполнить установку не получится. Конечно, допускается крепление на кривые поверхности, однако, надежность такой конструкции будет очень мала. С кривизной стен повышается вероятность выхода из строя ворот секционного типа. Также, зимой через проемы будет проходить холодный воздух.

На третьем этапе, на притолоку, пристенки крепятся специальные металлические уголки. Если нет опыта в данной сфере, то лучше обратится за помощью к профессионалам. Неправильный монтаж металлического каркаса может сильно повредить систему. Качество установленных уголков проверяется уровнем. Плохая реализация приведет к тому, что заказчик будет часто выполнять ремонт конструкции.

Проектирование откатных ворот

Планируя изготовить раздвижные ворота на дачу, стоит произвести все необходимые расчеты. Как и любое сооружение, они требуют для начала чертежа.

Данная инструкция позволит произвести необходимые работы и самостоятельно выполнить чертеж ворот.

Расстояние между боковыми столбами и зеркалами машин должно быть примерно пятьдесят сантиметров. Стандартная ширина составляет пять метров.

Подвесная конструкция потребует еще и расчетов высоты. Микроавтобус имеет высоту примерно в два метра.

Далее рассчитываем длину полотна. Исходим из ширины въезда. Этот показатель увеличиваем на 40%, чтобы оставалось свободное пространство между забором и полотном.

Высота ворот рассчитывается, исходя из личных предпочтений. Можно дать лишь один совет: привлекательнее и эстетичнее выглядит, когда ворота находятся на одном уровне с забором по линии верха.

Порядок установки:

• в качестве основы кладется армированная бетонная платформа;
• фиксируются столбы-стойки;
• между ними крепится каркас с уловителями сварной раме ворот;
• закрепляется полотно;
• устанавливается фурнитура, электропривод, и прочие элементы.

Этап 2. Замеры

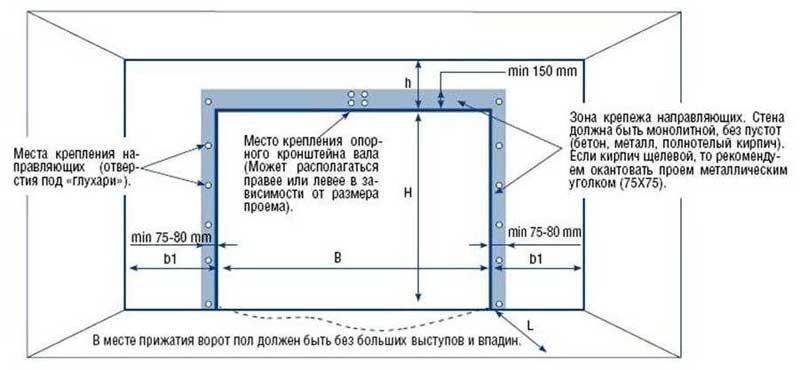

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Достоинства и недостатки секционных ворот

На первый взгляд может показаться, что этих достоинств не очень много. Но их вполне достаточно, чтобы отдать предпочтение именно этой разновидности ворот.

• Экономия пространства как внутреннего помещения гаража, так и снаружи, поскольку, когда ворота открыты, полотно размещается под потолком.
• Хорошая звуковая и тепловая изоляция благодаря применению сэндвич-панелей.
• Бесшумная работа. Процедура открывания-закрывания ворот благодаря отлаженным механизмам не сопровождается посторонним шумом (только небольшой шелест от секций).
• Установка ворот секционного типа производится внутри проема. Это позволяет хорошо укрепить ворота от проникновения злоумышленников. Кроме того, для установки секционной конструкции возможно использовать любую форму воротного проема (например, арочную). Это позволяет украсить фасад гаража, придав ему самый необычный вид.
• Хорошая защищенность помещения от взлома.
• Пожарная безопасность.

К недостаткам ворот секционного типа можно отнести следующие:

• Секционные ворота достаточно сложны в уходе, требуют регулярного технического обслуживания. Это и понятно: такая конструкция снабжена множеством механизмов, которые необходимо содержать в порядке.
• По сравнению с традиционными распашными воротами, стоимость ворот секционного типа в несколько раз выше.

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Проверка работоспособности ворот

После монтажа ворот проверят их функциональность:

• Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
• При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
• Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
• Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.

Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.

 Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

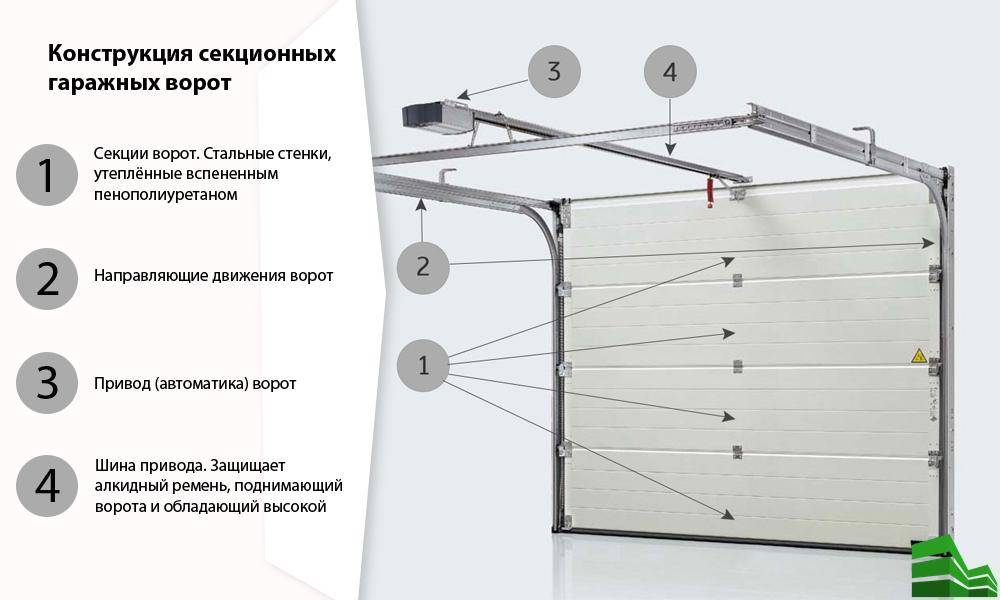

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

1. Секции двигаются вверх, накладываются одна на другую.
2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
3. Высокие звукоизоляционные показатели секций (до 29 децибел).
4. Проем хорошо герметизируется.
5. Секции возможно устанавливать в гаражах с различным размером проема.
6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

• плоскогубцы;
• комплект гаечных ключей;
• слесарный молоток;
• заклепочный пистолет;
• электродрель с комплектом сверлильных инструментов;
• измерительная лента;
• уровень;
• перчатки, очки (для защиты рук и глаз);
• перфоратор;
• строительный нож;
• маркер.

Алгоритм установки:

1. Разметка точек закрепления горизонталей и вертикалей.
2. Выставление и фиксация вертикальных элементов.
3. Установка несущих элементов с расположенной внизу ламели.
4. Сборка полотна с расположенной внизу секции.
5. Настройка расположенных вверху кронштейнов.
6. Закрепление управляющих узлов, засовов, ручек.
7. Монтаж пружин.
8. Подведение и подсоединение электрического привода.
9. Установка ограничителей.
10. Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.
