Основные производители
Множество компаний, занимающихся изготовлением электромеханических замков для калиток (и не только) и их поставкой на массовый рынок, ведут активную деятельность. Их продукция отличается классом и некоторыми особенностями принципов действия, монтажа и эксплуатации. Далее вы сможете ознакомиться с краткими характеристиками наиболее крупных игроков.
CISA (Costruzioni Italiane Serrature e Affini, Италия)
Уже 92 года компания занимается производством и продажей скобяных изделий. На массовом рынке продукция лидирует по частоте рекомендаций от консультантов. Замки от CISA отличаются высокой культурой производства и воплощением современных технологических решений.
Одна из характерных особенностей на данный момент – возможность построения домашнего комплекса запирающих устройств, активируемых уникальным мастер-ключом. Остальные при этом также являются уникальными для каждого замка.
Iseo (Италия)
Еще один итальянский производитель высшего эшелона. Группа компаний Iseo обладает не столь почтенным возрастом, как другие зарубежные представители в данном перечне (основана в 1969). С другой стороны конструкторы компании внимательно следят за развитием технологий и внедряют новинки в сферу своей деятельности.
Щепетильное отношение к качеству продукции и транспортные расходы, однако, удорожают электромеханические замки данного производителя.
Abloy Oy (Финляндия)
Финская компания Abloy основана в 1918 году человеком, разработавшим конструкцию штифтового цилиндрового механизма. Сейчас это дочернее предприятие скобяного концерна впечатляющих масштабов.
Естественно продукция компании находится на лидирующих позициях мирового рынка и, не менее естественно, отличается значительной стоимостью в сравнении с изделиями от других участников массового рынка. Но, установив такой замок, можно действительно рассчитывать на сохранность собственного имущества.
FalconEye (Россия)
Отечественный производитель охранного оборудования среди прочего (системы видеонаблюдения, домофоны и иже с ними) производит и электромеханические замки. Модельный ряд не отличается особым разнообразием – он ограничивается несколькими моделями стандартной конструкции с блокировкой внутренней кнопки отпирания и без неё.
Три модели, доступные на данный момент станут подходящим выбором для тех, кто хочет поддержать отечественную промышленность без особого ущерба надежности.
Полис (Россия)
Главная характеристика продукции ООО НПФ «Витек» под торговой маркой Полис – дружелюбность к бюджету. Особый упор делается на антивандальные свойства запорных систем. Ассортимент представлен достаточно широким разнообразием накладных и врезных моделей.
Шериф (Россия)
Под торговой маркой «Шериф» выпускается продукция инженерно-технического центра «Промикс», который специализируется на производстве электрического запорного оборудования. Линейка электромеханических замков небогата – представлена двумя моделям. Отличительная черта замков Шериф – в компактности. Они изготавливаются во врезных корпусах и в разы меньше продукции других компаний.
Таким образом, продукция разных производителей отличается свойствами и особенностями. Для максимальной надежности – дорогие итальянские и финские замки, для экономии – отечественные. Выбор конкретной модели зависит от особенностей запираемой калитки и требований к эксплуатации.
Что нужно знать о замках на калитку
Современные производители предлагают покупателю настолько большой выбор замков различных типов, что неподготовленному человеку нетрудно запутаться. Прежде чем приступить к изучению запорных механизмов, желательно отказаться от морально устаревших и ненадежных. Речь идет о навесных и реечных замках. Первые легко подаются взлому, вторые часто выходят из строя в силу недостаточной функциональности.
На переднем плане находятся изделия, изготовленные из прочных материалов по современным технологиям. Такие замки делятся на 2 типа:
- врезные;
- накладные.
Также они подразделяются на 4 класса по степени надежности. К первому относятся наиболее уязвимые механизмы, к четвертому – устройства, которые взломать практически невозможно.
При выборе замка важно учитывать вес двери и степень нагрузки на нее!
Среди замков на рынке представлены устройства современной конструкции и проверенные временем классические механизмы
Желательно останавливать внимание на продукции производителей, зарекомендовавших себя высоким качеством изделий в течение долгого времени
Приведенная далее классификация является довольно условной, так как некоторые замки сочетают в себе черты нескольких типов. К таким относятся фирмы BORDER, Kale, Моttura, «Герион». Среди изготовителей электронных или «умных» замков на ведущие позиции выходит Samsung и Cisa.
Как выбрать электромагнитный замок
Виды
Производители выпускают устройства двух типов:
- Без блокировки. Открывание изнутри выполняется нажатием кнопки.
- С блокировкой ключом кнопки выхода. Удобный и безопасный вариант для владельцев усадеб, у которых есть маленькие дети.
По способу монтажа бывают следующих типов.
Врезные
Врезной замок на уличную калитку подходит для ворот гаража, входных дверей дома.
Отлично подходят для створок из профнастила.
Чтобы выполнить открытие или закрытие, применяются электронные ключи, карточки, считываются отпечатки пальцев.
Модифицированные устройства управляются дистанционно.
Накладные
Внешне похожи на стандартные накладные. Если подключение электричества отсутствует, то замок оснащен механическими деталями для принудительного отпирания.
Статья по теме: «Калитка для деревянного забора»
В зависимости от модели устройство открывается внутрь двора или на улицу. Корпус может располагаться с правой или левой стороны.
В дополнение рекомендуется установить систему сигнализации.
Уличные (морозостойкие)
К этой категории относятся и врезные, и накладные.
Основное их отличие – устойчивость к резким перепадам температур, излишка влажности. Даже в таких условиях устройство продолжает работать бесперебойно.
Корпус изготавливается из металла с антикоррозийным покрытием.
Стоят на порядок дороже обычных моделей, но и прослужат дольше.
С домофоном
Подходит к любым электромеханическим замкам.
Возможность дистанционного (беспроводного) контроля работы калитки.
При отсутствии света изделие функционирует за счет механических элементов.
Вертушка и щеколда
Как сделать электромеханический замок на калитку своими руками Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.
Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).
Делаем щеколду
Сооружается затворка так:
- Необходимо закрепить в земле трубу (0,5 м длина).
- Совершить разметку будущего нахождения крепежа, механизма.
- На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
- Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).
Вертушка
Делаем скобу с крючком
Не доставит хлопот установка привычной нам скобы с крючком. Сооружается она так:
- Нужны метизы, которые покупаем либо сами делаем из проволоки (до 5 мм).
- Самостоятельно обрабатываем проволоку огнем, держа ее плоскогубцами. Добиваемся полного накала (красный горящий цвет) в месте будущего сгиба.
- Берем еще одни плоскогубцы, формируем крючок путем загибания раскаленного прутика.
- Снова закаляем огнем.
- Быстро окунаем в холодную воду.
- Повторно обрабатываем пламенем жало крючка.
- Отгибаем рабочую часть до нужного угла.
- Окончательная обработка детали огнем с последующим помещением в прохладную воду.
- Таким образом можно сделать любую деталь для будущей защелки (скобу, крючок…).
- Останется только прикрепить их к полотну калитки (обычно – гвоздями).
Простая принципиальная схема
Металлические изделия обрабатываем специальным составом от коррозии (если они не оцинкованы).
Разновидности, особенности и принцип работы замковых систем
Электромеханические запорные устройства схожи с механическими. Отличает их наличие электрических частей (электродвигателя или соленоида), обеспечивающих блокировку механизма, разнообразие способов разблокировки. Такие замки открываются как обычным ключом, так и другими средствами — магнитной картой, пультом дистанционного управления или набором кодовой комбинации на специальной клавиатуре. По способу установки бывают врезными, накладными:
- Накладные. Устанавливают с внутренней стороны двери. Часто вместе с ними подключают дополнительные элементы, например, домофон. Обычно монтируют там, где нет возможности произвести врезку.
- Врезные. Устанавливают внутрь дверного полотна. У них более сложная конструкция, поэтому они считаются высоконадежными. Но обычно стоят дороже, а их монтаж занимает больше времени.
Несмотря на то, что в основном электромеханические замки — универсальные, т.е. подходят для любых дверных изделий (железных, пластиковых, стеклянных, деревянных), бывают модели, предназначенные для установки только на определенные конструкции. Этот момент обязательно нужно уточнять перед покупкой.
Принцип работы
При подаче электричества на электронный блок замка срабатывает выключатель блокировки фиксатора, автоматически отодвигаются ригели. При этом следует вовремя потянуть за ручку, иначе дверь снова закроется.
Особенности электромеханических запорных устройств
Электрозамки с дистанционным способом открывания распространены в частном секторе. Их устанавливают на ворота, калитки, чтобы не выходить постоянно открывать на улицу. А механизм, оснащенный небольшим электродвигателем, даже сам распахнет дверь. Их часто устанавливают на входных дверях подъездов многоквартирных домов. В сочетании с домофонами они способствуют усилению безопасности жильцов.
Учитывая все вышеописанные факты, можно выделить ряд преимуществ электрозамков:
- простота, удобство использования;
- сочетание механических и электрических элементов, которые обеспечивают дополнительную безопасность;
- установка на любые дверные конструкции;
- надежность механизма, большой срок эксплуатации;
- дистанционное управление, позволяющее открывать двери на расстоянии;
- некоторые механизмы при срабатывании не издают шум.
К недостаткам относятся высокая стоимость, возможные сложности при подключении системы. Но, если устанавливать и настраивать строго по инструкции, пользуясь подходящей схемой подключения, с этим справится любой.
Критерии подбора замка
Чтобы осуществить правильный выбор замка для вашей калитки, которую вы сделали своими руками или заказали готовую, требуется учитывать некоторые нюансы, а также следовать определённым правилам, которые помогут осуществить выбор значительно проще и лучше.
Важно обратить внимание на расположение корпуса устройства, так как они различаются для левосторонних и правосторонних дверей. На что же необходимо обращать внимание или делать упор:
На что же необходимо обращать внимание или делать упор:
- Совместимость с вашей калиткой. Не каждая конструкция может подойти к особенной схеме вашей створки.
- Степень надёжности, к примеру, два стержня способны выдерживать существенно большее давление.
- Приемлем ли для вас функционал.
- Потребность в совмещённом домофоне или без него.
- По типу используемого ключа, дистанционный пульт или электронный замок.
- Необходимо ли вам наличие возможности открыть ключом.
- Комплектация с аккумулятором для автономной работы.
Если вы пройдёте по каждому из пунктов и подберёте тот критерий, который лучше всего будет подходить именно для вас, тогда гарантировано получите надёжный и качественный механизм который будет отвечать всем поставленным требованиям.
Общие сведения
FE 2369i
Отличием данной модели являются электромеханический принцип действия, классический дизайн и универсальная сфера применения. Конструкцию можно устанавливать как внутри квартиры, так и снаружи. Замок удобен в использовании для различных типов дверей: деревянных, металлических внутренних или наружных. Сила удержания впечатляет – до 500 кг.
Модель выполнена из окрашенной стали, имеет внутренний цилиндр для блокировки механической клавиши и, собственно, кнопку выхода. Набор состоит из самого электромеханического замка, ответной части, цилиндра с планкой, трех ключей, набора для монтажа, инструкции на русском языке и гарантийного талона.
При этом подача напряжения по длительности не должна быть дольше 1 сек. Плавность закрытия можно отрегулировать. Кроме того, данный электромеханический замок с видеодомофоном отличается простотой в применении.
FE 2369i замок
Виды
Производители выпускают устройства двух типов:
- Без блокировки. Открывание изнутри выполняется нажатием кнопки.
- С блокировкой ключом кнопки выхода. Удобный и безопасный вариант для владельцев усадеб, у которых есть маленькие дети.
По способу монтажа бывают следующих типов.
Врезные
Врезной замок на уличную калитку подходит для ворот гаража, входных дверей дома.
Отлично подходят для створок из профнастила.
Чтобы выполнить открытие или закрытие, применяются электронные ключи, карточки, считываются отпечатки пальцев.
Модифицированные устройства управляются дистанционно.
Накладные
Внешне похожи на стандартные накладные. Если подключение электричества отсутствует, то замок оснащен механическими деталями для принудительного отпирания.
Статья по теме: «Калитка для деревянного забора»
В зависимости от модели устройство открывается внутрь двора или на улицу. Корпус может располагаться с правой или левой стороны.
В дополнение рекомендуется установить систему сигнализации.
Уличные (морозостойкие)
К этой категории относятся и врезные, и накладные.
Основное их отличие – устойчивость к резким перепадам температур, излишка влажности. Даже в таких условиях устройство продолжает работать бесперебойно.
Корпус изготавливается из металла с антикоррозийным покрытием.
Стоят на порядок дороже обычных моделей, но и прослужат дольше.
С домофоном
Подходит к любым электромеханическим замкам.
Возможность дистанционного (беспроводного) контроля работы калитки.
При отсутствии света изделие функционирует за счет механических элементов.
Установка замка на калитку своими руками
Идеально монтаж электромеханического замка на калитку могут выполнить профессиональные мастера. Но если хозяин не может вызвать их по какой-либо причине, за 2 часа он вполне справится с задачей собственными силами. Проще всего поставить на дверцу накладной замок. Врезные модели сложны в монтаже и требуют наличия опыта.
Рассмотрим процесс установки электромеханического замка накладного типа поэтапно.
- Части замка прикладывают к дверной створке и раме и оценивают зазор, образовавшийся между устройством и ответной планкой. Расстояние должно составлять около 5 мм, но для воротной конструкции допустимо делать отступы и немного больше. Главное, чтобы длина защёлки обеспечивала полноценную фиксацию.
- Разметку для крепежа делают, наложив основную часть запорной конструкции на дверное полотно.
- Просверливают намеченные точки и крепят механизм к створке, используя саморезы.
- Проделывают отверстие под цилиндр при помощи коронки.
- В открытом виде основной механизм прикрепляют на полотно, ответную часть накладывают на раму калитки.
- Проверяют работу всего устройства.

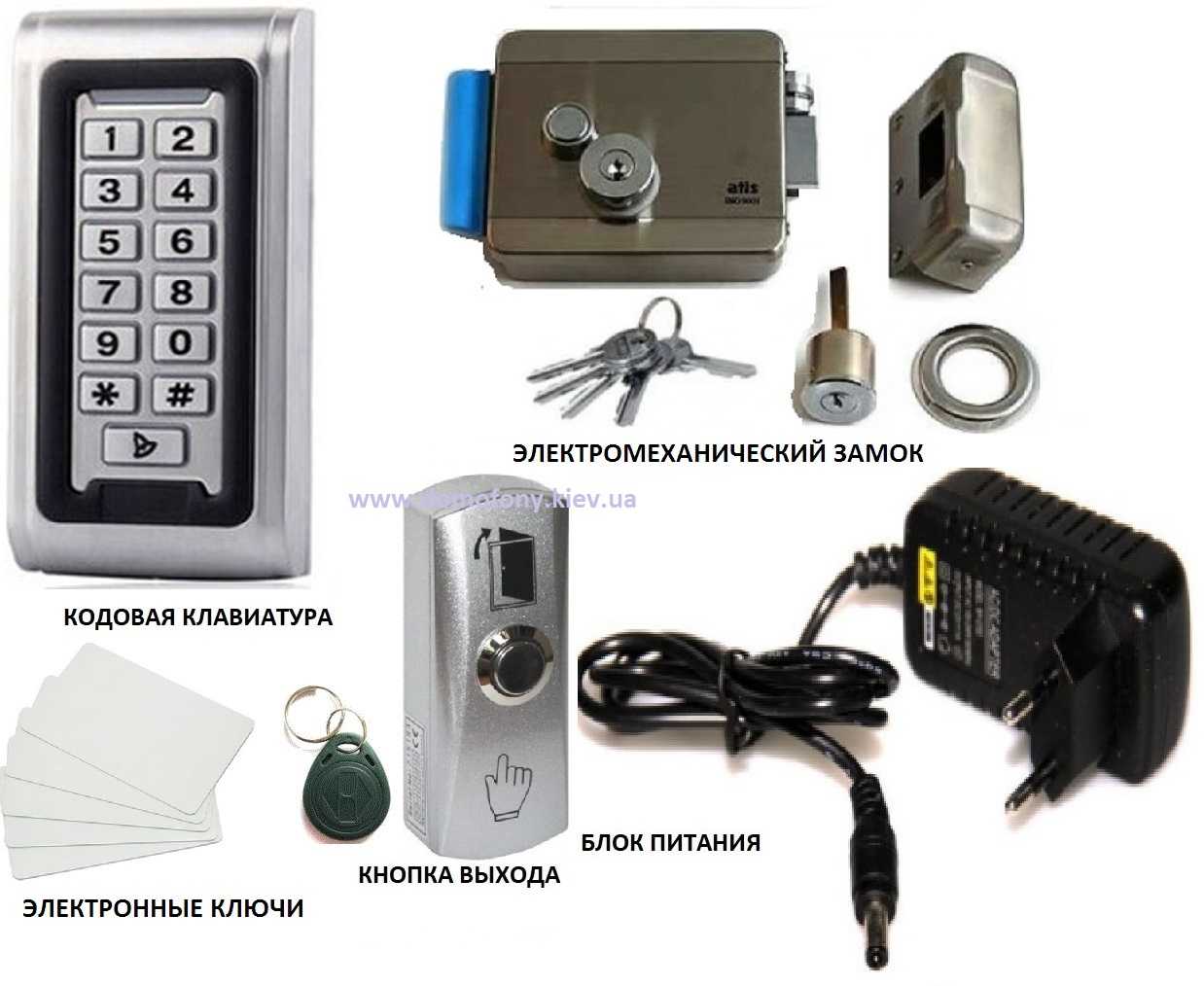

- При необходимости устанавливают клавиатуру, считыватель ключей или карт.
- К замку подводят кабель электропитания.
- Зачищенные концы провода стыкуют с клеммами электрической части конструкции.
- Тестируют устройство, подавая напряжение.
- Проверяют функциональность замка путем открывания-закрывания.
- Убедившись в нормальной работе приспособления, закрывают крышку.
- При необходимости установки видеодомофона работы выполняют согласно приложенной инструкции. Монтируют аппарат по разметке на опорном столбе калитки или ворот, затем подводят кабель электропитания.
- Каждый кабель защищают специальным корпусом, надевая его на провода по всей длине.
Врезные электромеханические замки монтируют подобно накладным. Но особенностью их установки является внутреннее расположение конструкции, т. е. она должна разместиться внутри калитки или двери. Подобный монтаж получится произвести только на створках с двойным полотном, что несвойственно для калиток (такие дверцы встречаются редко). Если же входная группа имеет двойное полотно, лучше оборудовать калитку именно врезным замком. Дополнительная защита продлит срок службы изделия.
Как выбрать замок на калитку – основные принципы
Самое слабое место механической части – подверженность коррозии. Запорный механизм должен быть выполнен из материала, стойкого к окислению.
При выборе важно учитывать следующие критерии:
- Вес двери и нагрузку на нее.
- Устойчивость к влиянию влаги, перепадам температур.
- Качество сборки. Корпусная часть должна быть плотно закрыта, а количество зазоров минимальное.
- Толщину дверного полотна, габариты проема.
- Сечение профильной трубы каркаса.
- Степень эксплуатационной нагрузки.
- Размер лицевой планки замка.
Существует четыре уровня безопасности изделий. Замки с первым и вторым уровнем легче поддаются взлому, они предназначены для эксплуатации внутри помещений. По ГОСТу их элементы не испытывают на стойкость к коррозии. С третьим и четвертым – самые надежные.
Удобный вариант, когда со стороны двора калитка дополнительно закрывается на крючок или защелку, а со стороны улицы открывается только ключом.
Итак, что мы ищем: механическое устройство с закрытым корпусом, выполненное из прочного металла. Дополнительные «приметы» – 3-4 класс безопасности, влагозащищенное покрытие, отсутствие щелей, отверстий.
Еще один важный момент – наличие зазоров в механизме. Это снизит риск промерзания. Замок должен хорошо работать и в мороз, и под проливным дождем.
Накладной или врезной – зависит от материала, а также состояния двери. На тонкую конструкцию из профнастила можно (при желании) установить электромеханический или электромагнитный модуль.
И последнее. При выборе соизмеряйте понятия необходимого и достаточного. Если ваш забор – деревянный штакетник, который закрывает участок только от собак, или сетка-рабица высотой 70 см, то класс взломостойкости и прочие навороты роли не играют.
Какой запорный механизм подойдет для калитки на улицу?
Предпочтительнее сувальдный. Он лучше работает при значительных перепадах температур, в условиях сырости, запыленности. Цилиндровый требует высокой точности, что на улице не всегда выполнимо. Кроме того, у него повышенный риск попадания дождевой воды внутрь.
Разновидности по типу монтажа
Электромеханика обладает множеством свойств, характерных для ее «собрата» механического запора. Но изюминка у конструкции есть – это электрическая часть, управляемая через клавиатуру для набора кода. Также предусмотрен приемник для ключа или магнитной карты. Открывается замок в момент разблокировки механизма.
По критерию «тип монтажа» устройства делятся на две разновидности:
- Накладные, схожие с обычным накладным замком. При отсутствии электричества за открытие калитки отвечает цилиндр, размещенный снаружи. Принудительному распахиванию дверцы способствует и механический элемент, который находится внутри конструкции. Накладной электромеханический замок ставят на сплошные ворота и калитки, изготовленные из кованого металла и прутьев. Дверцы с подобным замком открываются внутрь и наружу.
- Врезные модели встречаются на входных дверях в жилые здания и на воротах, калитках. Усовершенствованные типажи оборудованы дополнительными засовами с трёхточечной фиксацией и объединены с домофоном или видеодомофоном. Их предпочтительно ставить на калитки из профнастила.
Плюсы и минусы
Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.
Накладные морозостойкие запоры
Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).
Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.
Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.
Уличный электромеханический вариант
Преимущества установки на калитку замка очевидны:
- надежность;
- продолжительное время службы;
- подключение к разным системам безопасности;
- цена оборудования;
- использование в любых ситуациях.
Схема подключения с домофоном
Электромеханический замок не универсален. Выделяют некоторые недостатки:
- в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
- щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
- требуется организовать постоянное электропитание;
- могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).
На фото ниже показан замок на калитке.
Falcon eye
Особенности монтажа
Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.
Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.
Монтаж накладного запора
- Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
- Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
- Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
- Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
- Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
- Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.
Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.
Монтаж врезного запора
Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки
Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.
Особенности подключения
Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.
Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.
При подключении к домофонным системам следует проконтролировать следующие аспекты:
- Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
- Рабочее напряжение домофона и замка должно совпадать.
- Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
- Если мощности не хватает, устанавливается дополнительное реле.
- Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.
При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.
