Как сделать калитку для забора из профнастила своими руками

Разновидности калиток

Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:

• высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
• оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.

Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).

Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.

арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.

Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.

Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.

Подготовка деталей для рамы

Калитка из профлиста состоит из определенного набора элементов. Сюда входят:

1. Профилированные трубы диаметром 40 х 40 или 30 х 60 мм. Можно изготовить каркас в виде ступеньки для удобства крепления металлопрофиля. В этом случае понадобятся трубы различного диаметра. Подготовленные трубы нарезаются по заданным размерам. Окончания труб срезаются под углом 45 градусов для удобства стыковки. С поверхности труб удаляются все заусенцы, а их торцы обрабатываются с целью защиты от порезов рук.
2. Из таких же труб вырезаются поперечина и верхняя планка.
3. Подготавливается профнастил, но резать его нужно будет по месту, когда каркас будет сварен.
4. Петли для калитки. Необходимо использовать круглые петли, выточенные из металла. Достаточно будет диаметра 30 мм.
5. Саморезы для крепления профлиста.
6. Ручка, замок.

Стоимость изделия

До того как сделать калитку из профлиста, рекомендуется предварительно просчитать стоимости конструкции. Готовое изделие обойдется от 4,5 тыс. р. Это зависит от сложности его исполнения. А если изготавливать калитку самому, можно существенно сэкономить. Материалы для нее обойдутся всего в 2-2,5 тыс. р.

Калитка из профнастила своими руками — отличный способ обеспечить безопасность приватной территории, придав ей красивый внешний вид и не потратив много средств. Применив собственную фантазию, базовые навыки работы с металлом, можно создать оригинальное авторское изделие, которое станет визитной карточкой участка.

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калитки	Достоинства	Недостатки
Распашная	простота изготовления	зимой необходимо расчищать снег
небольшой вес	полностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижная	изготовление сложнее, чем распашной	при отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)	при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний вид	полностью отсутствует звукоизоляция
небольшая экономия пространства	самостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Профнастил: характеристики строительного материала.

Естественно, прежде чем устанавливать калитку из профнастила, необходимо выяснить, почему же данный материал является таким подходящим для изготовления из него ограждающей конструкции, какими преимуществами он обладает. А таких преимуществ несколько:

• отличные характеристики качества, ведь материалом изготовления здесь являются профильные листы, которые покрываются несколькими слоями защиты: антикоррозийным, слоем полимера и лака;
• удобство и простота монтажа — профнастил просто идеально подходит для обустройства различных калиток и заборов, т.к. конструкции, изготовленные из данного материала, получаются легкими и при этом очень прочными, возвести их можно всего за несколько дней, что поможет сэкономить не только бесценное в современном мире время, но и денежные средства;
• эстетические характеристики — изогнутые волною металлические пластины могут быть самых разнообразных оттенков, кроме того при покраске таких листов могут использоваться цветные полимерные покрытия, что поможет получить конструкцию необходимо цвета, которая обязательно прекрасно впишется в общую композицию;
• долгий срок эксплуатации — срок службы конструкций из профнастила может достигать пятидесяти лет.

Расчет геометрических параметров

Изготовление калитки из профнастила своими руками начинается с расчета геометрических параметров изделия. Для упрощения работы в дальнейшем на этом этапе можно нарисовать эскиз или схему.

Специалисты рекомендуют выбирать ширину входа около 1 м. Меньшее значение сделает затруднительным внос крупногабаритных предметов (мебели и пр.) при необходимости, а большая ширина калитки из профнастила приведет к увеличению массы, а значит, потребует усиления опор и, возможно, вызовет затруднения при открывании.

Высоту калитки традиционно выбирают соответствующему параметру забора. Согласно требованиям СНиП, максимальная допустимая высота наружного ограждения – 220 мм.

Опорные столбы для входной конструкции ничем не отличаются от остальных столбов ограждения. Их высота зависит от высоты конструкции и необходимого заглубления. Для прочности и устойчивости столбы погружают в грунт ниже уровня промерзания. На глубину влияет и тип грунта на участке:

• для тяжелых почв достаточно 0,7 м,
• для пучинистых грунтов – 1,0 м.

Особого внимания требует строительство ограждения на неровном рельефе. Специалисты рекомендуют выполнять в этом случае конструкцию ступенчатой, с перепадами между секциями до 10% от общей высоты. Калитка из профлиста при этом устанавливается в одной из «ступеней». Монтаж на месте перепада нежелателен. Почву под калиткой выравнивают («террасируют»), для получения более эстетичного вида и исключения появления крупного зазора, через который на участок могут попасть уличные собаки и кошки.

Обычно забор из профлиста состоит из отдельных секций, длина которых 3-3,5 м.

Важно – между калиткой и проемом должен быть рабочий зазор, обеспечивающий легкость открывания.

Инструменты и приспособления

Выясняя, как сделать калитку из профнастила своими руками, важно знать, что для выполнения всех работ достаточно минимума инструментов, который имеется практически в любом хозяйстве. Для изготовления и монтажа потребуются:

• сварочный аппарат (оптимально – на 160-200 ампер),
• болгарка с резаком по металлу,
• мел, карандаш или специальная чертилка для разметки,
• шуруповерт и шурупы (саморезы по металлу),
• измерительные инструменты (рулетка, линейка, угольник).

Этот набор достаточен, если основная ограда и опорные столбы уже установлены. В противном случае потребуются также:

• садовый бур для рытья ям,
• бытовая бетономешалка или дрель-миксер для приготовления раствора,
• лом для трамбовки щебня.

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

1. определение типа изделия – совмещенная с воротами или отдельная, тип опор;
2. выборе необходимых размеров – ширина, высота, толщина;
3. построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
4. расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
5. расчет количества материалов;
6. подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

• каркаса — трубы 60х60 мм 6 м (2+2+1+1);
• крепления заполнения — трубы 40х25 мм, 6 м;
• раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
• стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Обшивка профнастилом

После сваривания каркаса нужно замерить его окончательные размеры и только после этого вырезать лист профилированного металла. Кроить профнастил можно с использованием ножовки или ножниц по металлу.

К каркасу лист крепиться при помощи болтов или шурупов

При этом важно учитывать, что первым делом закреплять нужно по диагональным углам. Если размеры вырезанного листа подходящие можно проводит дальнейшее крепление к каркасу

Расстояние между крепежами – в каждую волну или через одну. Закручивать нужно с незначительным усилием, так чтобы резиновая прокладка только слегка ужималась. Она не должна повредиться головкой самореза, ведь в этом случае она быстро потеряет эластичность и выйдет из строя.

Защелка на калитке

Конструкция строения

Калитки, как правило, делают распашными.

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Виды конструкции

Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.

Распахивающиеся

Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.

Раздвижные

В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:

Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.

Сдвижные

Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.

Кованые

Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.

Характеристики профнастила

Профнастил представляет собой профилированные металлические листы с антикоррозионным покрытием.

Преимущества использования профнастила для изготовления калитки:

• Небольшой вес тонких металлических листов облегчает монтаж – уменьшает физические усилия и снижает требования к опорным конструкциям.
• Профилирование (придание волнообразного или трапециевидного рельефа повышает прочность изделий).
• В продаже легко найти листы предпочтительного цвета благодаря обширной цветовой гамме.
• Многослойность антикоррозионного покрытия обеспечивает максимальную защиту металлического листа от влаги.

Подготовительные работы и разработка чертежа

Второй этап работы – возведение опорных стоек.

Опорные стойки возводят для того, чтобы придать конструкции большую прочность, а это значит, что калитка прослужит вам гораздо дольше. В роли опорных стоек можно использовать столбы из кирпича, камня или же металлические трубы.

Во время монтажа стоек следите за отклонениями вертикального положения, иначе эти отклонения станут причиной образования перекоса, то есть работоспособность конструкции нарушится.

Стойки следует устанавливать в вырытую под фундамент яму, по уровню — строго вертикально, затем эту яму заливают раствором, приготовленным из цемента, щебня и песка. Далее 10 дней бетон должен сохнуть и устаиваться.

Какой замок врезать в калитку из профнастила

Замок для калитки из профнастила, в принципе, может быть выбран любой. Главнее, чтобы его конструкция была предназначена для наружного применения (использование стойких к коррозии сплавов, защита от попадания влаги внутрь замка). Специалисты рекомендуют не выбирать сложные в установке и не оправдывающие себя в эксплуатации массивные замки и при ответе на вопрос «какой замок поставить на калитку» называют оптимальным решением специальные запорные узкопрофильные устройства для профтруб. Они отлично защищены от пыли и влаги, просты в монтаже и надежны.

Установка замка на калитку выполняется в несколько этапов.

1. Выполняется разметка с определением места положения замка, отверстий для крепежа, сердечников и ручки (если последняя конструктивно соединена с запорным устройством).
2. Отверстия для метизов и сердечника высверливаются, их края обрабатываются шарошкой.
3. Прорези под корпус выполняются болгаркой (оптимально – две вертикальные и соединяющая их диагональная, которые позволяют затем отогнуть и отрезать два треугольника).
4. Края готового отверстия под замок обрабатываются напильником.
5. Определяется точное место для ответной части запорного устройства, для чего торцевая часть ригеля покрывается зубной пастой, гуашью или помадой, после чего при открывании ригель делает на опорном столбе отметку для выполнения паза.

Перед установкой калитки обязательна проверка строго вертикального положения опор по уровню.

https://youtube.com/watch?v=BqTvKt6_jxY

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

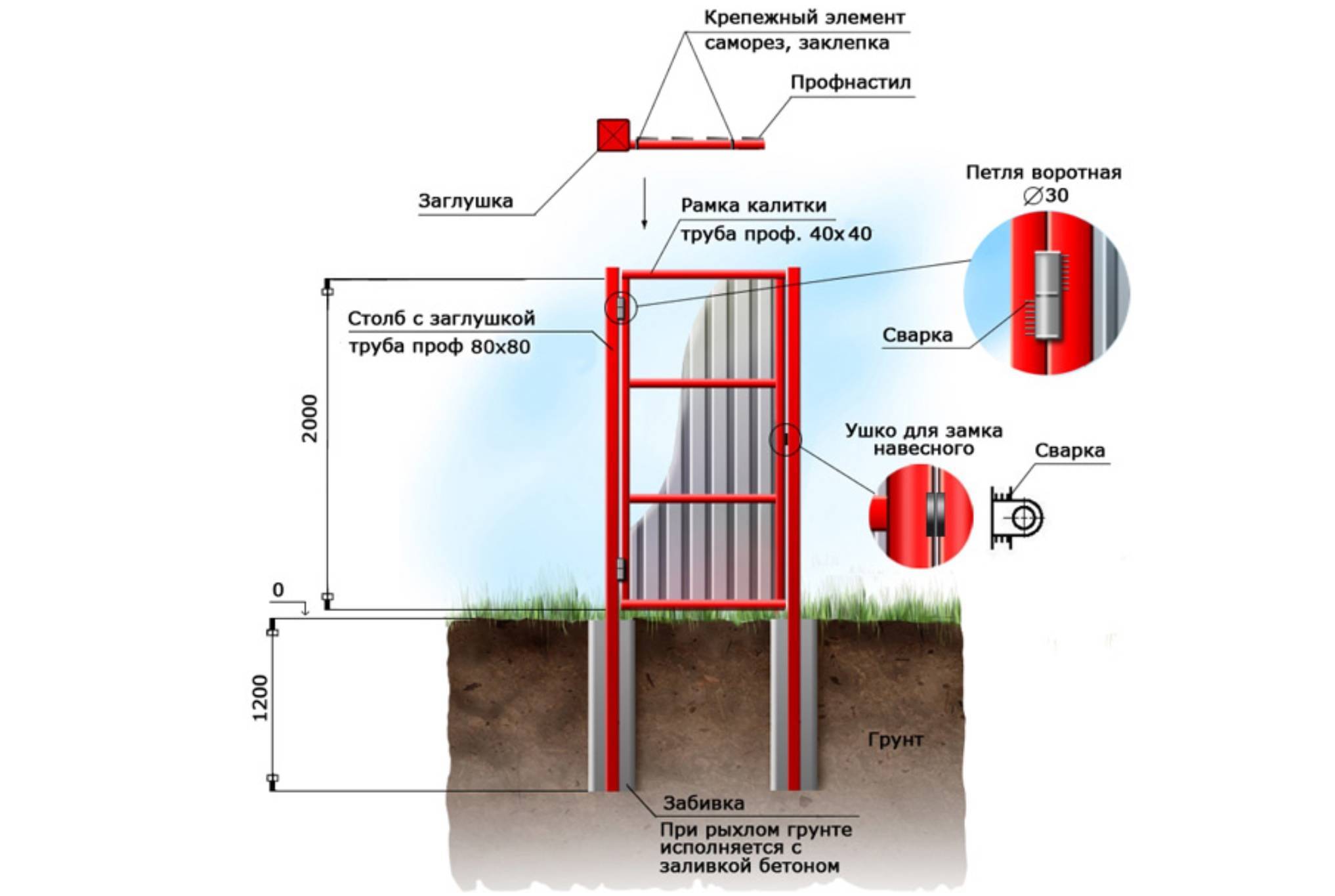

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

• защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
• механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
• низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Третий этап работ – изготовление и установка каркаса.

Каркас проще всего изготовить из металлической профилированной трубы с сечением 60 на 30.

Чтобы нарезать все необходимые заготовки, сварить конструкцию, вам понадобится болгарка, а также сварочный аппарат. Прежде чем начать резать трубу, ее нужно очистить от ржавчины при помощи болгарки и металлической щетки. Затем поверхность трубы обезжиривается и прогрунтовывается антикоррозийным составом.

Изготовление каркаса следует начинать с нанесения размеров заготовок на профильной трубе, после их нарезают болгаркой (угол должен составлять 45 градусов).

Для возведения калитки вам будут нужны две продольные детали по 1.75-1.9 м и две-три поперечные детали по метру. Эти детали между собой следует сварить двух-трех-сантиметровыми прихватками по всему периметру (на каждых 20-30 см). Поперечные и продольные трубы должны находиться перпендикулярно. Между всеми горизонтальными деталями должно быть одинаковое расстояние. После того как каркас калитки будет сварен, можно начинать установку дополнительных элементов: наружной ручки, навесов и так далее.

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

• простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
• каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Почему профнастил?

Этот материал обладает рядом преимуществ. Ведь он имеет необходимую прочность, устойчив к воздействию влаги и механическим повреждениям. Цветовая гамма достаточно широкая, а это позволит выбрать подходящий лист под имеющийся забор и фасад дома. Еще одно существенное преимущество – профлист легкий, что позволит осуществить работы по изготовлению калитки и ее монтажа самостоятельно.

Варианты конструкции калитки из профнастила:

• Стандартная, прямоугольная на металлическом каркасе.
• Арочная.
• С коваными элементами. Они будут смонтированы поверх листа. Тем самым она превратиться из преграды для входа во двор в произведение искусства.
• Калитка в воротах – это неплохой вариант для экономии, ведь дверь врезается в плоскость ворот, тем самым можно использовать меньше материалов.
• Комбинированная – с коваными элементами и профлиста.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных столбов. Наиболее распространенный способ поставить столбы ворот – выполнить укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастила

Опорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120 мм.

На какую глубину закапывать столбы для ворот? Глубина установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки – 150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение приведет к перекосу всей конструкции. Правильность установки проверяют отвесом или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или специальным декоративным элементом. На крайний случай, налить в стойку бетона (забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный столб или использовать сваи. Красиво смотрятся опоры, декорированные (облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины проема ворот следует учесть материал изготовления и ширину опоры.

{banner_advert_2}

Пошаговая инструкция монтажа

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

• защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
• механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
• низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Подготовка к самостоятельному изготовлению

Марки профнастила, подходящие для различных целей

Перед тем как приступить к изготовлению калитки в заборе из профнастила, необходимо подобрать подходящий материал. Он подразделяется на марки – назначение, покрытие, цвет. Определить качество «на глаз» невозможно, поэтому используется маркировка продукции:

• Н – несущий. Наличие такой буквы указывает на высокую прочность. Допускается использовать в качестве перекрытий, т. к. в производстве задействован самый толстый металл, высокий гофр и повышенные рёбра жёсткости.
• НС – несуще-стеновой. Универсальный лист применяется для перекрытий, отделки стен, покрытий и установки заборов.
• С – стеновой. Отличается привлекательным дизайном. По техническим характеристикам обладает средней толщиной и гофром, а также небольшой площадью. Активно используется в обшивке, монтаже ограждений и как кровельный материал.

Маркировка профнастила дополняется цифрами, которые указывают на высоту волны (мм). К примеру, НС-20 означает, что несуще-стеновой материал имеет высоту гофра 20 мм. Идентификация изделий дополняется значениями толщины, ширины и длины.

Маркировка профлиста Н-60-0,1-850-1800 означает:

• несущий лист с высотой волны 60 мм;
• 0,1-850-1800 мм (ТхШхД).

Размеры створки также можно задать в произвольном порядке, ориентируясь на забор. От конструкции каркаса зависит расчёт количества материала для изготовления.

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

• запор обыкновенный;
• замок с внутренней установкой;
• накладной замок, где имеется защелка и ручка;
• навесной;
• с электрическим исполнительным механизмом;
• домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

1. Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
2. Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
3. Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
4. Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
5. С помощью напильника устраняют зазубрины и неровности кромок.
6. Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
7. Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов

Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм

Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.
