Как выбрать гаражные секционные ворота, важные критерии

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.
Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

На что смотреть при выборе

Существует множество различных статей, видео, но конкретного материала отвечающего на вопросы качества и цены, а особенно их оптимального соотношения, ничтожно малое количество. Сейчас мы постараемся дать несколько советов по критериям выбора автоматических ворот.

Во-первых, из нашей статьи вы уже узнали какие существуют виды, поэтому выбирать вам самостоятельно, но проживая в регионах с холодной зимой, учитывайте температурный диапазон доступный на какой-либо модели.
Во-вторых, данный пункт тоже вытекает из первого, но выделим его отдельно. Мы советуем при подборе панелей необходимо выбирать их с качественным полиуретановым наполнителем, иначе ворота потеряют свойства сохранения тепла и попросту станут бесполезной покупкой.
В-третьих, уточняйте гарантийные сроки обслуживания цельной конструкции и возможность вызова мастера из компании, где приобретались ворота.
Заключительным пунктом мы отметили наличие пружин. Торсионные пружины оборудованы блокировочными механизмами, это обеспечит полную сохранность и безопасность во время эксплуатации ворот.

Надеемся, мы помогли с вашим дальнейшим выбором!

Установка автоматики

После покупки автоматического механизма, предназначенного для гаражных ворот, нужно заранее понять, как производится его монтаж. Конечно, произвести установку устройства можно и своими руками, а иногда хозяева обращаются за помощью к специалистам, которые делают все эффективно и качественно.

Схема установки

В самом начале вы должны проверить работоспособность ворот данного типа, естественно полотно должно передвигаться без особых усилий, а что касается механизмов конструкции, то они должны быть смазаны машинным маслом.
Начиная собирать направляющий привод, нужно понимать, что делать это необходимо в соответствии с инструкцией, нужно обязательно следить, чтобы все комплектующие детали были правильно задействованы.
Остается прикрепить направляющую балку по центру поверхности потолка, делать это нужно напротив гаражного проема. Чтобы проверить ровность горизонтали нужно воспользоваться таким инструментом, как строительный уровень.
Тяговый рычаг также нужно устанавливать с особой внимательностью, ведь одна его часть крепится к створке, а другая к цепи или тросу, так что, выполняйте эту работу аккуратно.
Теперь практически готова автоматика для ваших гаражных ворот, все, что остается сделать, так это провести качественно и правильно электрическую проводку, при этом следя за тем, чтобы проводка была смонтирована правильно.

Как только все эти этапы работы будут выполнены, нужно проверить работоспособность автоматической системой, устанавливая тем самым необходимые элементы, которые нужны вам.

ЧЕМ ОТЛИЧАЮТСЯ РАЗНЫЕ ТИПЫ РОЛИКОВ

Разновидности гаражных ворот

Распашные гаражные ворота напоминаю обычную дверь, и бывают или деревянными или стальными. В качестве материала для деревянных ворот применяют такие породы, как дуб, ель или сосну. Выбор конструкции небольшой:

филенчатые — просветы в раме заполняют деревянными или фанерными филенками;
рамочные (деревянные или стальные), которые обшивают с одной или обеих сторон.

Утеплителем для таких ворот служит сэндвич-панель, пенополистирол или пенополиэтилен. Стандартные размеры створок: 1-1,5м*2-2,2м. Основной недостаток распашных ворот – неудобное обслуживание по сравнению с другими видами ворот или нерациональное использование места для подъезда к гаражу. Конечно же, створки распашных ворот легко оснастить электроприводом, но далеко не все модели.

Преимущества таких ворот в их низкой стоимости и внешнему виду, который гармонирует с любой архитектурой частного дома. Одностворчатые гаражные ворота не столь популярны, как двустворчатые, ведь занимают гораздо больше места для открытия. Если забор находится вблизи гаража, то одностворчатые ворота – не самый лучший вариант.

Подъемно-поворотные гаражные ворота также могут быть или из дерева или из стали и иметь плитный или же рамочный каркас. Утеплителем служит пенополистирол. Максимальна ширина таких ворот – 3м, а высота – не более 2,3м, поэтому они не подойдут в качестве ворот на несколько транспортных средств.

Механизм подъема ворот: полотно двигается на роликах по стальным направляющим, которые монтируют на стенах гаража или в просвете проема, а в некоторых моделях ворот направляющий фиксируют под потолком. Чтобы упростить открытие ворот, их оснащают специальными пружинами.

Еще до покупки подъемно-поворотных ворот определитесь в том, где они будут устанавливаться: за проемом или в проеме. Если в проеме, то минимальное расстояние от потолка до верхнего края ворот составляет 7 см, а если ворота будут монтировать за проемом, то это расстояние равно 10 см, но лучше оставить больший зазор.

Секционные гаражные ворота более удобны – они не занимают лишнего места перед гаражом. Секций у ворот может быть или 3 (размер 56,2см) или 6 (размер 46, 8 см), а резиновые прокладки между ними защитят помещение гаража от ветра или влаги.

Существуют 2 основных типа секционных ворот, которые представлены в следующей таблице.

Название	Описание	Ширина, м	Высота, м
Потолочные	Горизонтальное расположение секций, которые движутся на роликах по направляющей, прикрепленной к потолку гаража. Предусматривается зазор в 10-22 см между краем проема и потолком	2 — 5	1,9 — 3
Боковые/ поворотные	Направляющая размещена на проеме гаража и на одной из его стен. Низ направляющей требует постоянной уборки. Предусматривается зазор в 10-22 см между воротами и стеной. Такие ворота рассчитаны на гараж для одного автомобиля	2 — 3	2 — 2,3

Секционные ворота представлены в разных вариантах:

с рамочной структурой, которая обшита стальным листом, деревянными досками или фанерой;
безрамные конструкции, жесткость которых обеспечивается утеплителем пенополиуретаном.

Отделка секций бывает под дерево или рельефная (гофр). Преимущество секционных ворот в том, что они украсят не только маленький или большой проем, но даже и нестандартный, например, арочный. Ворота иногда оснащают экраном с регулировкой, который заполняет пространство между перемычкой и воротами (1-10 см).

Рулонные или спиральные гаражные ворота лучше секционных ворот, поскольку они:

занимают меньше места;
открываются с помощью пульта на дистанционном управлении, т. к. ворота почти всегда оснащены приводом.

Принцип их работы схож к механизму открытия рольставней, но некоторые модели рулонных гаражных ворот имеют такой же механизм открытия, как и секционные.

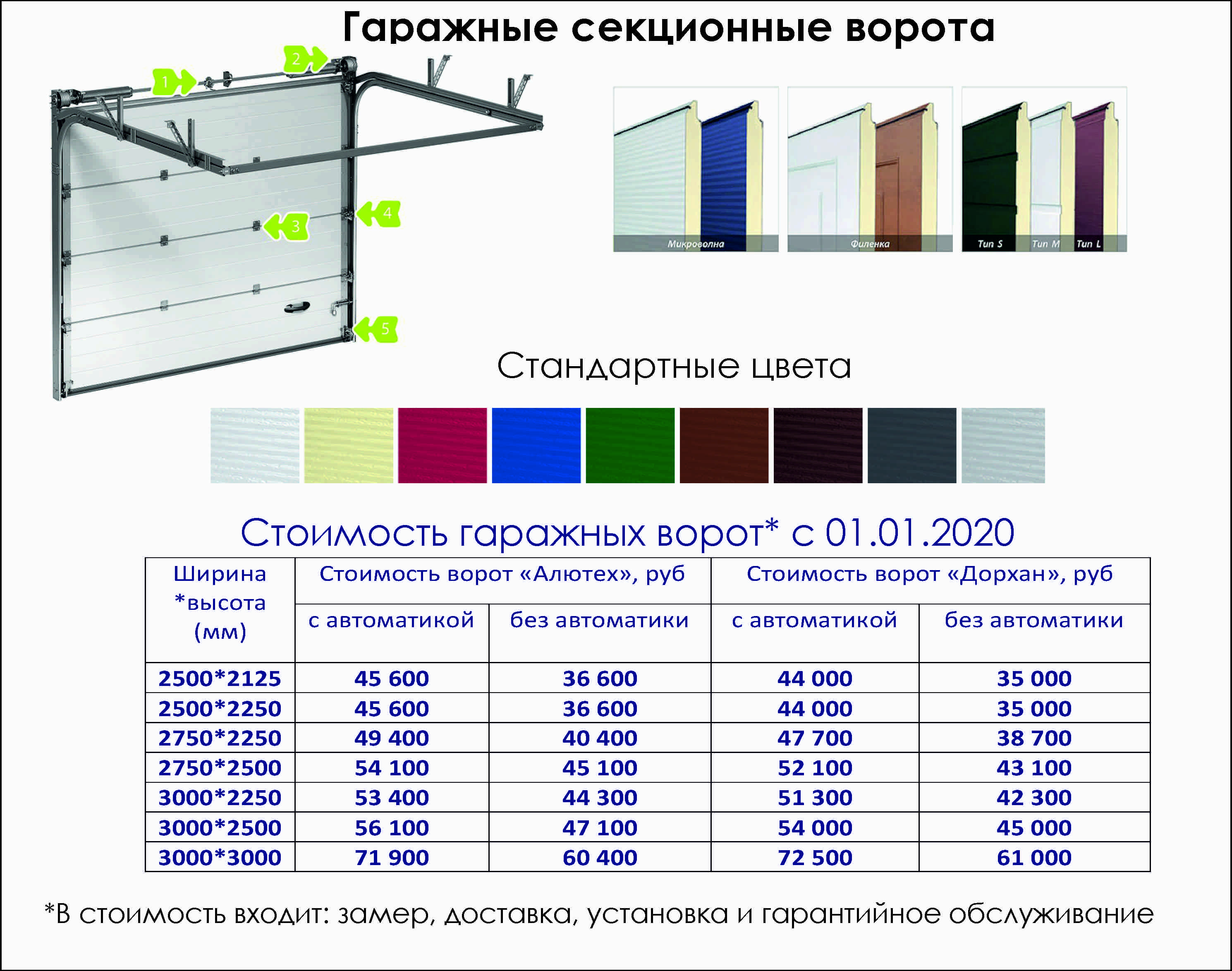

Гаражные ворота DoorHan

Это отечественный производитель. Довольно хорошее соотношение качества и цены.

Имеется две серии с различными типами механизмов. Стандартный шаг производителя для изменения размера – 100 мм.

Серия YETT-01. Оснащена пружинами сжатия/натяжения

Минимальный размер – 2 м в ширину и 1,8 м в высоту. Стоимость базового комплекта с такими размерами без установки начинается от 19 000 рублей.

Однако довольно редко ширина в 2 м – нормальный размер проема гаража. Если он подходит для некоторых небольших моделей автомобилей, то уже для Ауди при ее габаритах будет довольно узок.

Наиболее популярное сочетание ширины и высоты – 2500 на 2200 мм. Стоимость таких ворот будет на 6,5 тысяч больше минимального – 25 500 рублей. Но это только стартовые цены.

В зависимости от региональных и прочих наценок стоимость может быть больше еще на одну-две тысячи рублей.

Максимально возможный размер для этой серии – 3200 мм по ширине. Если взять 3200 на 2500 мм, то стоимость таких ворот уже достигает 33–35 тысяч рублей.

Стандартная притолока подразумевается высотой около 350 мм. При установке нестандартным способом несколько меняется тип подъема.

В зависимости от того, какой именно использован тип – наклонный, вертикальный, низкий или завышенный – может быть добавлена наценка до 12%.

Серия RSD02. Торсионно-пружинный механизм

Для сравнения возьмем модели этого типа с такими же размерами, как и в предыдущей серии.

Габариты ворот – 2000 на 1800 мм. Цена начинается с 20–21 тысячи рублей. Это без учета каких бы то ни было дополнительных элементов и опций.

Теперь рассмотрим популярный размер 2500 на 2200 мм. Здесь минимальная стоимость будет 26–27 тысяч рублей.

Даже для базового комплекта эта цена не является окончательной. Следует еще учитывать региональные наценки и возможные акционные предложения разных компаний.

Для ворот с габаритами 3,2 на 2,5 м цена определяется в пределах 35–36 тысяч рублей. Это на две-три тысячи больше, чем модель с пружинами растяжения/сжатия.

Оснащение автоматикой и дополнительными элементами

Автоматика. Минимальный комплект – привод и пульт управления – производителя DoorHan для ворот с площадью до 8 м2 стоит 5 500 рублей. Для больших размеров сумма увеличивается до 7–8 тысяч рублей.

Та же автоматика, только итальянской фирмы FAAC, начинается почти с 8 000, а для ворот с площадью полотна около 12 м2 цена уже достигает 10 000 рублей.

Каждое акриловое окно будет стоить от 24 000 до почти 30 000 рублей.

Если нет необходимости в автоматике, то удобнее открывать и закрывать ворота с помощью цепного привода. Он стоит около 3–4 тысяч рублей.

Калитка с замком имеет цену около 15–16 тысяч рублей.

Общая стоимость дистанционно управляемых ворот с торсионным механизмом и достаточным размером для частного одинарного гаража, включая также калитку, равна примерно 58 000 рублей.

Типы подъема

Как же выбрать тип? Он зависит от высоты притолоки. Стандартный тип подъема является самым бюджетным и монтируется при высоте притолоки 35-60 сантиметров. Пониженный тип используется, когда высота притолоки от 15-35 сантиметров. В этом случае проем открытого гаража несколько перекрывает последняя секция ворот. При таком подъеме барабан может крепиться сзади или спереди, используется стандартный торсионный механизм.

Высокий тип используется, когда высота притолоки больше 60 сантиметров. В этом случае стоимость ворот увеличивается, поскольку используются более крупные пружины и барабан, усложняется монтаж. Наклонный тип. В этом случае потолок ниже в передней части гаража, и повышается к задней стенке.

При такой особенности гаража лучше выбрать другой тип ворот, поскольку никто не гарантирует стабильную работу конструкции. Вертикальный подъем. Он дороже стандартного и ставится, если изделия в сборе не весят более 1 тонны. Пружина может устанавливаться вверху или внизу гаражного проема.

В конструкции, для подъема полотна, используется сила натяжения пружин. Есть варианты с пружинами растяжения, которые устанавливаются в боковых стойках, они растягиваются при поднимании ворот. Другой механизм — торсионные пружины, которые находятся вверху конструкции. Этот вид более сложный, но надежнее и долговечнее первого варианта. Способов подъема ворот два: механический и автоматический.

Механизированный

Конструкция с механическим приводом значительно дешевле автоматической; удобные ручки для закрывания ворот расположены внутри и снаружи гаража. Ручные секционные ворота, при минимуме инженерных знаний, можно установить самостоятельно. Периметр такого изделия оборудуется уплотнителем из резины, обеспечивающим герметизацию конструкции. Недостатком является необходимость вручную открывать их при морозе и непогоде.

Автоматический

Для работы секционных ворот используется потолочный или навальный привод. Навальный привод можно наблюдать обычно в складских помещениях, на промышленных предприятиях, в гаражах большой площади. Ему необходимо много места для размещения и большее количество энергии.

Автоматический привод способен работать при помощи: смартфона, пульта, брелока, настенных выключателей и кнопок, компьютера и кодового замка. Автоматика предполагает возможность управления системой, не выходя из машины. Сегодня есть возможность выбрать бюджетный вариант оборудования, не потеряв в качестве.

Условия качественного монтажа

Гарантией удобства и беспроблемности последующей эксплуатации металлического полотна является правильный выбор конструкции. Она должна полностью подходить под особенности имеющегося строения. Приобретая секционные ворота для гаража, следует учитывать следующие параметры:

габариты используемого транспортного средства;
особенности расположения гаража, в том числе необходимости маневрирования при заезде и выезде;
назначение помещения, которое может использоваться в качестве гаража и ремонтной мастерской.

В зоне установки направляющих и роликов должны отсутствовать какие-либо коммуникации и другие препятствия, которые могут затруднить движение поднимающегося полотна. Общая высота гаража напрямую влияет на тип используемой конструкции и размеры секций. Также следует учитывать, выполняются ли ворота из стальных элементов или утепленных сэндвич-панелей. Последние обеспечивают необходимую теплоизоляцию гаражу, но по показателям прочности они несколько уступают полотну из оцинкованной стали.

Соединение секций

Отдельные панели соединяются между собой при помощи специальных шарниров. На местах, где секции соединяются, устанавливаются прокладки предотвращающие продувания

Важно проверить качество перед покупкой либо проверить использование во время оформление индивидуального заказа. Может использоваться замок типа паз-шип. Независимо от применяемой конструкции, важно добиться максимально герметичного соединения секций без ущерба подвижности

Но полной герметичности добиться все-таки не удастся исходя из-за особенностей конструкции

Независимо от применяемой конструкции, важно добиться максимально герметичного соединения секций без ущерба подвижности. Но полной герметичности добиться все-таки не удастся исходя из-за особенностей конструкции

В полость между секциями обязательно вставляются дополнительные резиновые вставки для защиты конструкции от воздействия погодных явлений. Как результат, получается эффективный барьер, предотвращающий проникновение ветра и влаги в помещение. При использовании сэндвич панелей также получается предотвратить утечку тепла, что снижает затраты на обогрев.

Как определить размеры распашных ворот?

Производители товаров данного сегмента выпускают модели, пользующиеся спросом у потенциальных потребителей. Чаще всего это ворота высотой в 200 см и шириной в 400 см.

Если возникает необходимость в оснащении гаража нестандартными моделями ворот, то определить их величину можно с помощью того же расчета: к ширине автомобиля прибавляем по 30-40 см с каждой боковой стороны. Это тот минимум, который необходим для полноценного въезда/выезда машины из гаража и его маневров внутри сооружения.

Что касается стоимости ворот для гаража распашного типа, размерами 4х2 метра, то такая среднестатистическая модель обойдется где-то в 30 тысяч рублей. Тогда как за дополнительные 20-50 см ширины нужно будет доплатить порядка 8 тысяч рублей.

С целью экономии многие квалифицированные специалисты настоятельно рекомендуют планировать габариты ворот на этапе составления проекта самого гаража. Тогда есть возможность заказать стандартные по размерам ворота, не переплачивая за нестандарт, и вписать их в возводимое сооружение.

Также не лишним будет консультация сразу в нескольких конторах, занимающихся изготовлением данных изделий. Это также позволит сэкономить средства и подобрать максимально подходящий по кошельку и функционалу вариант.

Кроме того, есть возможность сэкономить, если заказать ворота не в летний сезон, когда на них большой спрос, а ближе к зиме. Как правило, в этот период цены на данный вид товаров падают.

Предостережения эксплуатации автоматики

Для обеспечения длительной и бесперебойной работы секционных панелей, оснащённых автоматическим оборудованием, необходимо постоянно следить за исправностью конструкции. Не включать автоматику, не исправив выявленных, даже незначительных, дефектов.
Поврежденные воротные створы иногда какое-то время могут продолжать функционировать более-менее сносно, однако при такой работе они будут изнашиваться гораздо раньше предусмотренных конструкторами сроков.
Не экономьте на ремонте, исправляйте повреждения как можно быстрее или вызывайте специалистов. Они произведут качественную диагностику соответствующими приборами и устранят малейшие неисправности в электронике секционных ворот. Такое отношение к секционным воротам увеличит длительность их службы, и будет поддерживать безопасность конструкции на должном уровне.

Размеры для подъемно-поворотных ворот

Поворотно-подъемным воротам характерно утяжеление конструкции, нежели модели в целом, которые были рассмотрены раньше. Они отличаются не только большим весом, но и необходимостью в оснастке системы мощным электрическим приводом, а также высокопрочными шарнирами.

Обратите внимание, что подобные конструктивные элементы требуют лишнего пространства внутри помещения, а значит, планируется установка аналогичных ворот в своим гараже, если у вас есть место для размещения механизма. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Как сделать подъемные ворота своими руками

Сделать автоматические гаражные ворота своими руками возможно. Для этого необходимо провести необходимые замеры и расчеты, а также запастись необходимым инструментом.

Алгоритм работы очень прост:

проводим замеры и расчеты;
делаем монтаж дверной коробки и направляющих;
собираем дверное полотно;
изготовляем движущийся механизм;
устанавливаем ворота;
делаем монтаж системы противовесов.

Отметим, что для создания привода гаражных ворот своими руками, потребуется актуатор. Как правило, используется актуатор в форме резьбовой шпильки с винтовой муфтой на ней. Шпилька вращается и муфта, прокручиваясь по резьбе, перемещается по шпильке.

Подготовительный этап

Для создания гаражной автоматики необходимо установить подъемный механизм, используя при этом швеллеры, стальные уголки, противовесы, кронштейны, пружины возвратного типа и стальной трос.

Также вам будет необходима уплотнительная лента для обработки ею створки ворот по всему периметру.

Монтаж дверной коробки и направляющих

Перед тем, как преступить к монтажу дверной коробки и направляющих подъемных гаражных ворот, нужно убедиться, что дверной проем абсолютно ровный. В противном случае, конструкция не будет работать корректно.

Далее необходимо собрать дверную коробку, имеющую форму буквы П и состоящую из деревянных брусьев и металлических уголков. Нижнюю ее часть рекомендовано заглубить в грунт на глубину от 2 сантиметров и более.

Для дальнейшего устройства автоматических ворот гаража необходимо на потолке с помощью металлических штырей закрепить кронштейн. После чего с помощью болтов установить на кронштейне шарниры.

Сборка дверного полотна

На этом этапе необходимо сварить металлическую раму гаражных автоматических ворот по точным размерам дверной рамы. Именно сейчас стоит определиться с местом для установки ручки, замков иных приспособлений, защищающих гараж от взлома.

Монтаж механизма открывания

Механизм открывания автоматических гаражных ворот вполне прост и состоит из следующих компонентов:

дверного полотна;
двух стоек, расположенных справа и слева от полотна с противовесами;
устройства регулировки и фиксации стоек.

На дверную панель следует установить четыре кронштейна с направляющими роликами─подшипниками. Трос для противовесов крепиться к нижним кронштейнам с помощью дополнительный деталей.

Сборка всей конструкции

Для сборки ворот необходимо:

Установить стойки в дверной коробке, убедиться, что они находятся строго перпендикулярно друг другу.
Зафиксировать на потолке и просверлить места для 12 кронштейнов, предварительно отодвинув стойки.
Установить в отверстия под кронштейны дюбеля.
Вернуть стойки на место, укрепить кронштейны саморезами, не закручивая до упора.
Выставить стойку перпендикулярно проему и лишь потом закрутить саморезы до конца.
Приварить упоры к стойкам, которые будут регулировать расстояние между ними.

Точно такой механизм предусмотрен для сборки второй стойки. Чтобы надежно зафиксировать положение стоек и сохранять его таким долгое время, между стойками можно установить металлический прут с резьбой на краях. На край прута накручиваются 4 гайки, расположенные с обеих сторон упоров.

Установка ворот с противовесами

Соединить движущее полотно с автоматическим механизмом можно следующим образом:

просверлить в створке отверстия для кронштейнов;
разместить полотно между створками;
поместить ролики в пазы стоек и зафиксировать их винтами;
собрать систему противовесов;
установить фурнитуру и замки;
окрасить металлические поверхности во избежание коррозии.

Резюмируя актуальную ситуацию на рынке автоматических гаражных ворот, следует отметить, что их существует великое множество. Все чаще автолюбители устанавливают автоматику на своих воротах для удобства и комфорта управления.

При выборе типа ворот следует руководствоваться техническими возможностями и потребностями, поскольку у каждого типа автоматических гаражных ворот есть своим недостатки и преимущества. Также делаем заключение, что сборку автоматических гаражных ворот можно сделать своими руками.

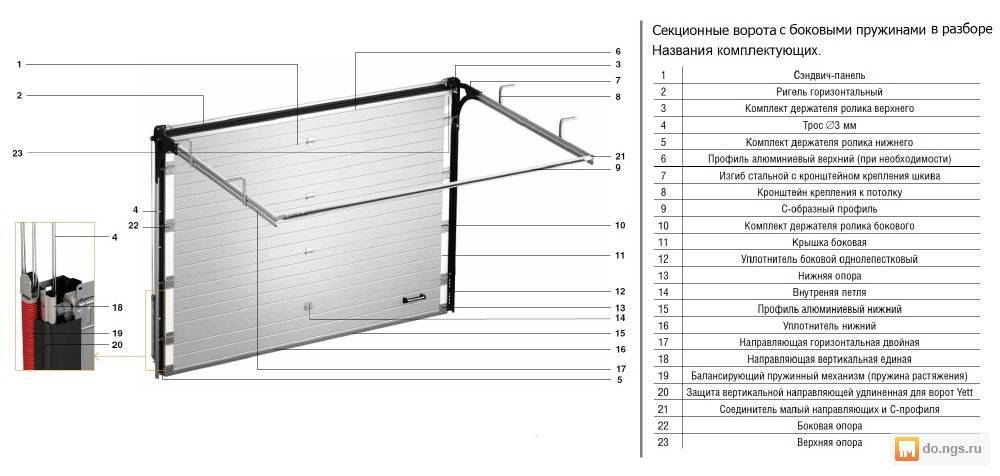

Из чего делают секционные ворота и особенности конструкции

Первый вариант намного дешевле, поскольку состоит исключительно из листов металла без дополнительного утепления. Такие ворота издают сильный шум при открывании, а также плохо сохраняют тепло в помещении, из-за чего в условиях холодного климата используются редко. Они могут защитить только от дождя и порывов ветра.

Для теплых секционных воротах используются сэндвич панели со слоем утеплителя между стальными листами. Под видом теплоизолятора выступает строительная вата или стекловолокно, которая способна существенно снизить воздухообмен между помещением и улицей. Утепленные панели позволяют снизить проникновения шума с улицы либо наоборот.

Стоит отметить что места соединения секций являются своеобразными мостиками холода, которые не защищены никаким утеплителем. Плохая подгонка секций от недобросовестных производителей приведет к тому что места соединений не только будут пропускать холод, но и станут слабым местом перед взломщиками.

Материалы

Полотна секционных ворот производятся из стальных, алюминиевых или стеклопластиковых панелей с заполнением из пенополиуретана или минеральной ваты.

Стальные конструкции — самые надежные и долговечные.
Алюминиевые изделия — отличаются стойкостью к коррозии и небольшим весом.
Стеклопластиковые — легкие и бесшумные.

Системы направляющих выполняются из оцинкованного стандартного или усиленного профиля.

Роллетные полотна могут изготавливаться из стальных листов, алюминиевого профиля с пенным наполнителем или экструдированного профиля.

Защитные короба производятся из металла или пластикового композита.

Заключение

Теперь вы знаете, что действительно автоматика на секционные ворота нужна, это удобное приспособление, которое серьезно облегчает жизнь. Если учесть все важные критерии и параметры ее выбора, то можно подобрать наиболее оптимальный вариант, который отлично подойдет для таких конструкций.

Если вы решили заняться самостоятельным монтажом, то не забывайте внимательно изучать инструкцию, проводить качественные замеры, ведь точность установленного механизма – это основной этап работы, от которого зависит и результат проведенной работы в целом. Гаражные подъемно секционные ворота будут работать качественно и бесперебойно, только если вы выполните все вышесказанные рекомендации.
