Как выбрать корончатые сверла?

ТОП 10 наиболее известных производителей

Торговый бренд производителя это так же очень важный фактор, влияющий на правильный выбор. Известные изготовители сверловочного инструмента гарантируют прочность сплава, качество заточки, высокую износостойкость и устойчивость к коррозии. Поэтому, если вы ищете качественное сверло по металлу, то сэкономить не получится. Стоимость известных торговых брендов достаточно высока.

В числе десяти лучших производителей сверловочного инструмента эксперты называют:

1. Европейский концерн Bosh, выпускающий сверла из высокопрочной быстрорежущей стали с нанесением поверхностного покрытия из нитрида титана с пределом прочности до 900 Н/мм2. Могут применяться для сверления любых металлов, кроме алюминия и его сплавов. Стоимость сверла зависит от его диаметра и длины. Комплект из 12 штук стоит в среднем 3000 рублей.
2. Торговый бренд «Атака», отличающийся не только высоким качеством продукции, но и доступностью цен. Изготавливаются из качественных стальных сплавов, способных обеспечить длительный срок эксплуатации даже при условиях высокоскоростной обработки металлов. Средняя стоимость одного сверла менее 100 рублей. 5500 – 7000 Стоит набор для профессионального применения.
3. Wurth Zebra Spiralbohrersatz HSS одни из лучших спиральных сверл для обработки металлов. Способны обеспечить возможность сверления при высоких оборотах привода, гарантируя при этом высокое качество кромки и точность размеров. Используются для сверления конструкционных сталей и всех марок чугуна. Могут устанавливаться на стационарные сверлильные станки и ручные электродрели. Средняя стоимость диаметров до 12 мм не превышает 120 рублей за штуку.
4. Наборы российской торговой марки «Энкор». Комплект состоит из 19 предметов диаметром 1-10 мм и стоит в среднем 1000 рублей, поэтому относится к группе недорогого качественного инструмента. Долговечность и надежность сверла обеспечена наличием наконечника из высокопрочного быстрорежущего сплава.
5. Немецкий бренд Metabo Bestler производит спиралевидный инструмент с заточкой режущего острия под углом 135 градусов. Это условие позволяет добиться высокой точности сверления даже при любых скоростях вращения. Средняя цена при диаметре до 12 мм составляет 100-120 рублей.
6. AEG HSS считаются лучшими сверлами по металлу из доступной ценовой категории. Особая заточка инструмента не требует предварительного кернения на поверхности металла, что значительно упрощает рабочий процесс. Предназначены для сверления легированных сталей с пределом прочности более 1000 Н/мм2.
7. Сверла российского бренда «ЗУБР» (ZUBR) применяют для обработки всех видов сталей и черных сплавов. Специальная крестообразная заточка обеспечивает самоцентрирование инструмента и высокую точность сверления. Комплект из 20 предметов стоит 1000 рублей.
8. Наборы DeWALT можно использовать на производстве и бытовом уровне. Особая конструкция сверла полностью исключает возможность повреждения и дефекты по краям отверстия. Комплект инструмента из 28 предметов диаметром 1-13 мм стоит до 5000 рублей.
9. Поверхность сверл Hawera от европейской компании Bohler покрыта нитридом титана, который увеличивает их прочность и износостойкость. Кроме этого все изделия подвергаются специальной шлифовке, которая гарантирует качество сверления при любых скоростях вращения привода. Однако комплект из 20 предметов может стоить до 6000 рублей.
10. Irwin TurboMax входит в категорию универсального инструмента, предназначенного не только для обработки металлов, но и пластиков, древесины, гипса и других материалов. При сверлении легированных и нержавеющих сталей необходима обязательная подача охлаждающей жидкости. Стоимость комплекта из 15 сверл около 3000 рублей.

Как видно из приведенного списка предлагаемые в продаже сверла отличаются по своим характеристикам, назначению и цене. Рейтинг производителя также определяет качество изделий, которое обычно подтверждается большим количеством положительных отзывов.

Видео обзоры различных сверл

https://youtube.com/watch?v=X7cO2DOdXf8

Для чего применяются

Корончатые сверла широко используются для получения сквозных отверстий в листовых металлах, древесине, пластиках, гипсокартоне, фанере, ДСП. Простая технология сверления больших диаметров, при минимально возможном приложении силы, сделало эти сверла незаменимым инструментом не только для вышеперечисленных материалов, но и других видов работ. Буры специального назначения применяют для:

• получения отверстий правильной формы в бетонных и каменных строительных конструкциях;
• сверления керамической плитки, природного камня, листового стекла и других хрупких материалов;
• горизонтального бурения при прокладке инженерных коммуникаций;
• изготовления плоских кругов и цилиндрических заготовок без токарной обработки.

Для этого в отдельных случаях конструкция сверла (бура) предусматривает удлинение его рабочей части путем добавления соответствующих вставок.

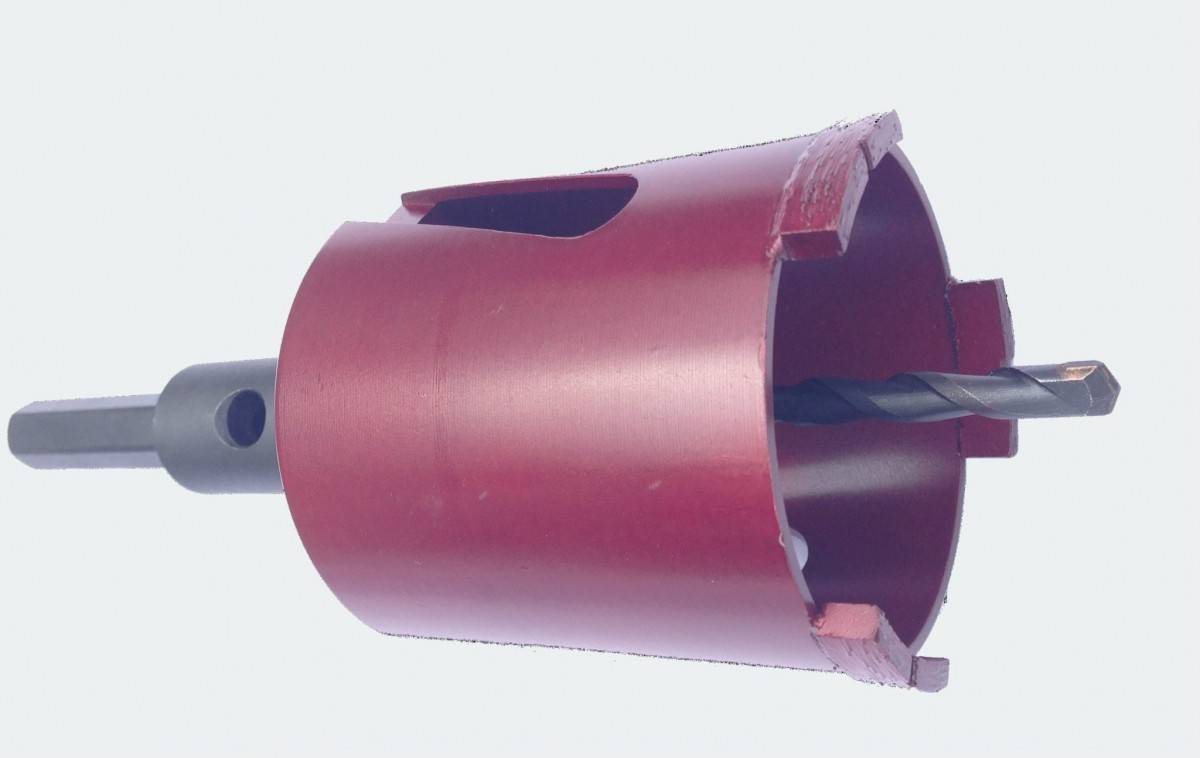

Для работы с бетоном используются только корончатые сверла с алмазным напылением или напайками. Здесь существует 2 группы:

С1 – коронка выдерживает нагрузки при работе до 5 МПа.

С2 – коронка выдерживает нагрузки при работе до 2.5 МПа.

Исходя из имеющегося у вас оборудования стоит и выбирать саму группу коронки.

Почему стоит купить кольцевое сверло?

Корончатые фрезы являются высокопроизводительным инструментом, который не требует больших затрат времени и мощности сверлильной машины. Благодаря режущим кромкам, составу из быстрорежущей стали, высокой скорости, сверла обрабатывают металл с высокой точностью, при этом практически бесшумно.

Высверливание отверстия происходит путем корончатого фрезерования, которое заключается в вырезании контура. Середина удаляется по окончанию работы (а это считанные секунды). Такой принцип позволяет работать быстро, без лишних отходов, с точными границами проема.

Давайте рассмотрим такой пример: нужно сделать отверстие диаметром 5 см и глубиной 10 см в нержавеющей стали. Сколько времени и усилий придется потратить, чтобы полностью высверлить такой участок? А теперь представьте, что можно пройтись коронкой, которая вырежет контур, удалить середину, и идеально ровное отверстие необходимых размеров готово.

Важным преимуществом кольцевых сверл является то, что их можно применять на разных станках (токарных, фрезерных, сверлильных), унифицированный хвостовик даёт возможность работать с различным оборудованием. Поэтому мы предлагаем купить кольцевые сверла Karnasch – это выгодное и разумное решение.

Какие параметры следует учесть при выборе сверла

Как и при покупке любых других расходных материалов, есть моменты, которые нужно учитывать при приобретении:

• Диаметр изделия.
• Размер хвостовика – с его помощью сверло крепится в патроне.
• Назначение – какие виды металла можно просверлить.
• Максимальная глубина сверления.
• Серия, к которой принадлежит сверло – есть модели, предназначенные для сверления рельс, чугуна, конструкционных сталей и т.д.
• Способ центрования.
• Геометрия зубьев.

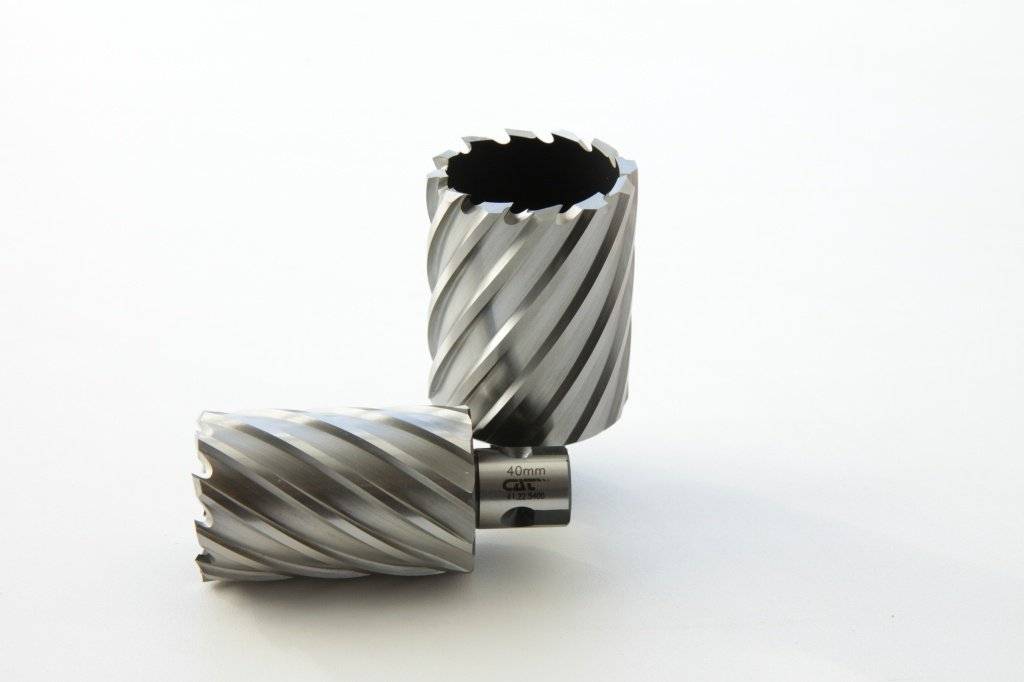

Корончатые сверла называют еще кольцевыми фрезами. Изделия небольшого диаметра, до 35 мм, обычно производят из быстрорежущей стали. Для больших диаметров рабочие зубцы делают из твердых сплавов с многоступенчатой заточкой.

Преимущества инструмента

Конструкционные отличия кольцевых фрез дают им немало преимуществ перед классическим типом сверл в своей сфере использования. Поскольку отверстие вырезают по его окружности, не нужно сверхмощное оборудование. Такие режущие инструменты могут применяться даже в ручных моделях. Несложно добиться получения отверстия с нужными характеристиками шероховатости, в отличие от обычного сверла.

Широка сфера применения сверл данной конструкции: ими можно оборудовать токарные, переносные рельсосверлильные, сверлильные, фрезерные станки. Рез выполняется с высокой точностью. Необходимо отметить и низкие шумовые характеристики представленного оборудования.

При обычном типе сверла отверстия большого диаметра нужно засверливать сначала сверлом меньшего диаметра, а затем брать режущую насадку нужного размера. В случае кольцевой фрезы сразу можно выполнять отрезание нужного размера. Это экономит время, электроэнергию. За смену можно осуществить больше таких операций.

Большое число режущих кромок способствует высокой производительности. Широк диапазон получаемых отверстий – от 12 до 150 мм. Кольцевые фрезы различного назначения могут разрезать многие виды металлов, сплавов. Для обработки рельс, чугунных или стальных труб и прочих изделий производители выпускают специализированные виды фрез. Для отвода стружки предусматриваются особые спиралевидные канавки. Отдельные виды корончатых сверл снабжены толкателем для лучшего отвода отрезанного материала.

Маркировка

На упаковке этого расходного материала всегда можно отыскать маркировку. В ней содержится следующая информация:

• Название производителя.
• Указание материала, который можно просверлить данным режущим инструментом.
• Геометрические характеристики, обычно в миллиметрах.
• Торговая марка.

Таким образом, несложно будет узнать, какие сверла нужны по стали, чугуну, алюминию, какого размера и глубины отверстия получится высверлить. Нередко кольцевая фреза снабжена пилотным сверлом, выталкивающим вперед образующийся при резке круг.

Правильно выбрав корончатое сверло, можно работать с высокой точностью и производительностью долгое время. Такое сверло – незаменимый спутник при производстве строительных и токарных работ.

Как пользоваться коронкой по металлу

› Интересное

17.12.2019

Коронка по металлу предназначена для сверления сквозных отверстий большого диаметра в листовом и профильном металлопрокате. Это один из немногих режущих инструментов, который не только в обиходе, но и в профессиональной литературе имеет несколько параллельных наименований. В ГОСТ 17013-71 он присутствует под названием кольцевое сверло.

Но поскольку он имеет трубчатую конструкцию рабочей части, в учебниках по металлообработке и каталогах российских производителей нередко упоминается как полое или трубчатое сверло. При сверлении таким инструментом процесс резания осуществляется зубьями, расположенными равномерно по окружности его рабочего торца. По внешнему виду такая конфигурация режущей части напоминает корону, поэтому еще одно название коронки по металлу — корончатое сверло.

А поскольку по своему внешнему виду и принципу действия она больше соответствует фрезерному инструменту, то можно встретить и еще одно название – кольцевая фреза.

Виды коронок по металлу

Классификация корончатых сверл по металлу производится по следующим основным признакам:

• материалу режущих зубьев коронки;
• виду хвостовика;
• конструкции рабочей части;
• геометрическому размеру (в том числе максимальной глубине сверления).

Существует два базовых типа режущей части коронок по металлу: с зубьями из быстрорежущей стали и из твердосплавных материалов. Первые дешевле и менее производительны, но тем не менее гораздо эффективнее обычного сверлильного инструмента. Вторые работают на более высоких скоростях резания и, как правило, применяются при сверлении высокохромистых сталей и твердых сплавов. Самыми дешевыми являются биметаллические коронки по металлу, у которых режущая часть изготовлена из быстрореза, а основной корпус — из обычной конструкционной стали.

У корончатых сверл самым распространенным типом хвостовиком является Weldon. Кроме него, выпускается инструмент с хвостовиками Nitto, которые совместимы с Weldon, а также по стандарту немецкой фирмы Fein, чьи хвостовики подходят только к электроинструменту этого предприятия. Рабочая часть коронок по металлу характеризуется количеством режущих зубьев и, соответственно, количеством спиральных канавок и ленточек, которых может быть от четырех до шестнадцати и более.

Многие производители в отдельную группу выделяют инструмент с удлиненной рабочей частью, предназначенный для глубокого сверления, а также коронки для сверления железнодорожных рельсов.

Твердосплавные коронки по металлу

В твердосплавных коронках по металлу режущие зубья из твердых сплавов крепятся к корпусу пайкой, поскольку все три поверхности у них являются рабочими. Это более высокопроизводительный инструмент, способный работать на высоких скоростях по легированным металлам, нержавейке и сплавам алюминия с высоким содержанием кремния.

По сравнению с монолитными коронками по металлу из быстрореза он менее устойчив к вибрациям и переменным нагрузкам. Один из его главных недостатков — это сложность замены или переточки режущих зубьев в случае их затупления или поломки.

Также существуют корончатые сверла с алмазной режущей частью, но они не предназначены для работ по металлу.

Конструкция и характеристики корончатых сверл

Несмотря на особенности отдельных моделей базовые конструкции всех коронок по металлу примерно одинаковы. Все они состоят из хвостовика, направляющей части со спиральными канавками и режущей коронки, состоящей из четного числа зубьев (см. рис. ниже).

Направляющая часть у такого инструмента полая. При сверлении в ее внутреннее пространство продвигается керн из металла, который по окончании операции выбивается специальным толкателем. Центральный канал проходит насквозь через весь корпус. В него вставляется заостренный на конце толкатель (часто подпружиненный), который, кроме выталкивания металлического керна, служит для центровки коронки по металлу перед началом сверления.

Коронки по металлу, предназначенные для обычных дрелей, имеют небольшой диаметр и цилиндрические хвостовики.

Маркировка режущих изделий

Маркировка сверл по металлу необходима для определения типа стали, из которого изготовлен режущий инструмент. На изделии также указывается его диаметр, класс точности и производитель (страна). Не маркируются только спиральные буравчики, диаметр которых менее 2 мм.

В остальных случаях маркировка свёрл может иметь следующие значения:

• Р9 — изготовлено из быстрорежущей стали с процентным содержанием вольфрама 9%.
• Р9К15 — указывает на наличие в быстрорежущей стали кобальта в количестве 15%.
• Р6М5К5 — обозначает наличие сложного состава режущей стали содержащей вольфрам, кобальт и молибден.

Импортные изделия имеют обозначение HSS, по которому можно определить состав материала, из которого был изготовлен бурав. Сверло HSS — расшифровка которого будет приведена ниже, используется с дополнительной буквой, по которой и определяется наличие легирующего металла.

Маркировка HSS:

• HSS-Е — содержит кобальт. Используется при обработке металлов повышенной вязкости.
• HSS-Tin — имеет титановое напыление, который значительно увеличивает твёрдость рабочей поверхности, а температурная устойчивость материала повышается до +600 градусов.
• HSS-Е VAP — режущий инструмент используется для обработки нержавеющих материалов.
• HSS-4241 — предназначены для сверления алюминия.
• HSS-R — обладают максимальной прочностью.

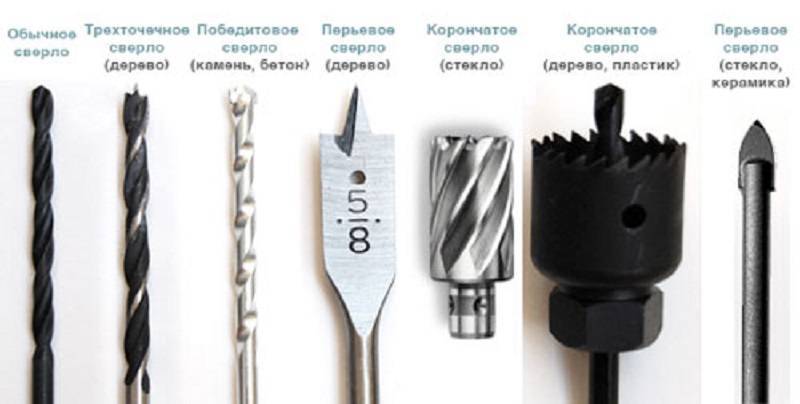

Выбор типа сверла

Основных видов сверл три: спиральные, ступенчатые и конические (зенкеры). Несколько реже встречается четвертый тип — кольцевые фрезы, также называемые корончатыми сверлами. Они предназначаются для создания больших отверстий до 150 мм.

1. Спиральные. Максимально распространены, поскольку позволяют создавать отверстия любого типа с высоким качеством и точностью обработки. По форме такое сверло представляет цилиндрический стержень с канавками для отвода стружки и двумя режущими кромками винтовой формы. Ширина сверла на всей рабочей длине одна и та же, а значит делать можно только отверстия одного диаметра. Зато отверстия могут быть очень глубокими, в том числе сквозными — другие инструменты при обработке металлов таких возможностей не предоставляют.
2. Конические сверла и зенкеры. Конические модели представляют собой конусы правильной формы, позволяющие делать отверстия различного диаметра и глубины. Для работы требуется определенный опыт и постоянный контроль со стороны мастера. Зенкеры очень похожи, но имеют дополнительные продольные насечки для большей эффективности. При помощи зенкеров выполняется предчистовая обработка деталей из металла, увеличение диаметра уже имеющихся цилиндрических отверстий, а также сверление новых конических отверстий. В отличие от обычных конических сверл, зенкеры меньше предназначены для глубоких и сквозных отверстий.
3. Ступенчатые. Такие сверла, как и конические, имеют режущую часть в форме конуса. Однако конус не ровный, а со ступенчатыми перепадами высоты. За счет этого процесс сверления металла становится более быстрым и удобным.
4. Корончатые. Также называемые кольцевыми фрезами, корончатые сверла позволяют создавать отверстия в металле диаметром от 12 миллиметров до 15 сантиметров. Обладают небольшой силой резания, а также оставляют видимые шероховатости на обрабатываемой поверхности. От аналогичных версий для дерева фрезы по металлу отличает состав сплава, канавки для отвода стружки и угол наклона режущих элементов. Кольцевые фрезы могут использоваться и в обычной дрели: главное, чтобы хвостовик был прочным и исключал возможность проскальзывания, а также хватило мощности инструмента.

Чтобы определиться с одним из типов среди этих вариантов, нужно ориентироваться на следующие критерии выбора:

1. Необходимый диаметр готового отверстия.
2. Проникающее или сквозное сверление требуется.
3. Марка стали, внешний вид изделия и другие особенности обрабатываемого металла.
4. Необходимая глубина отверстия.
5. Характеристики и особенности используемого для работы инструмента: дрели, шуруповерта, перфоратора и т. п.

Использование

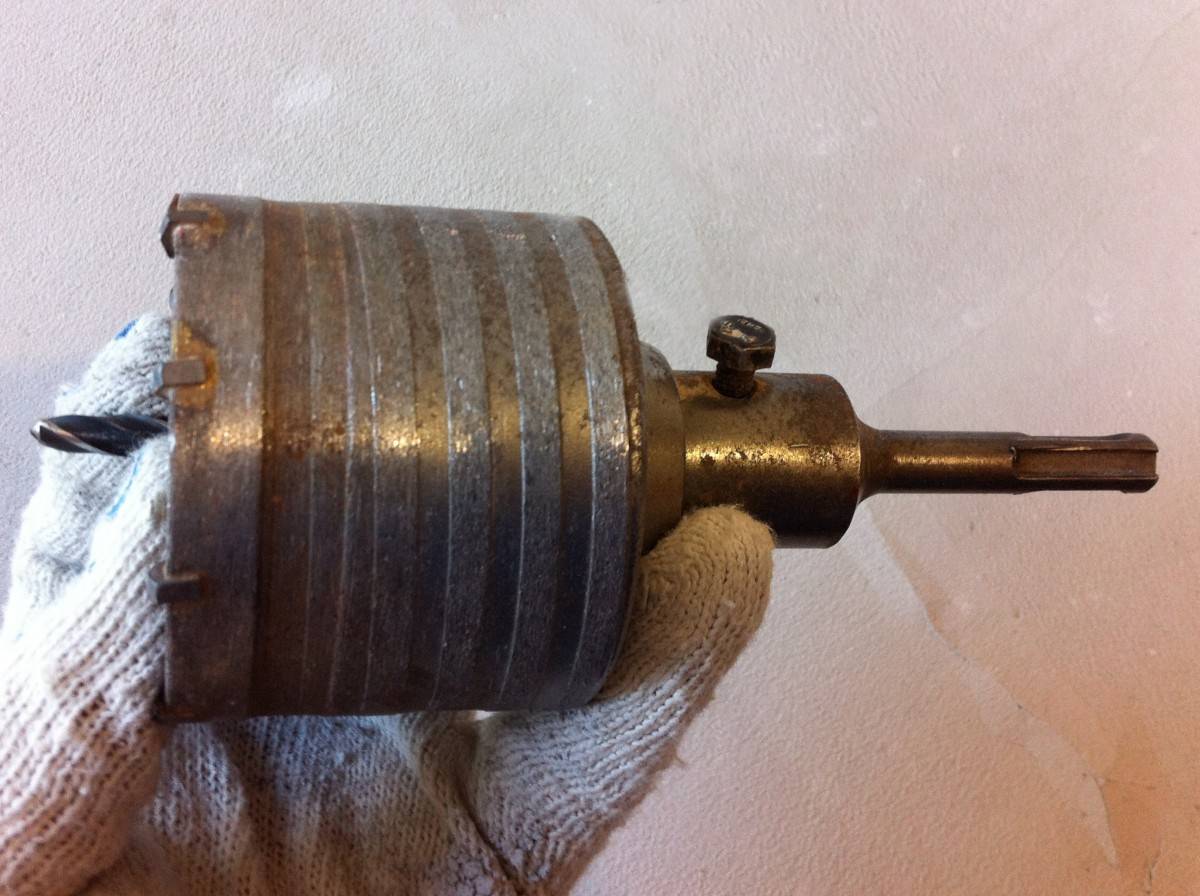

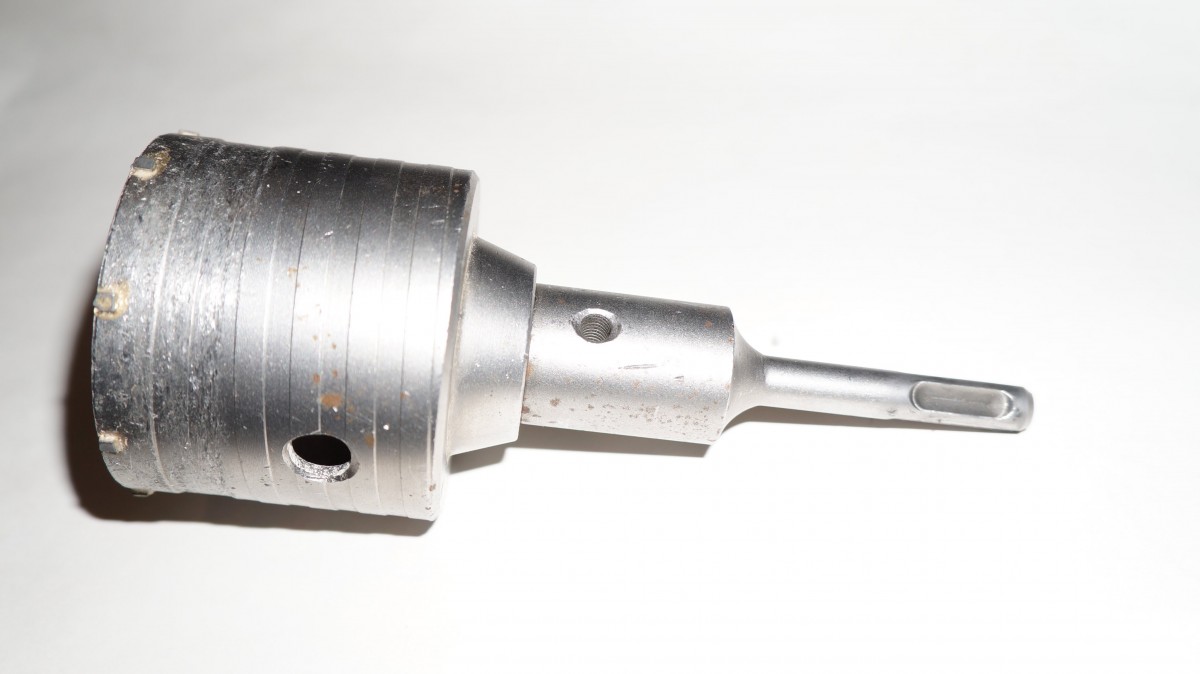

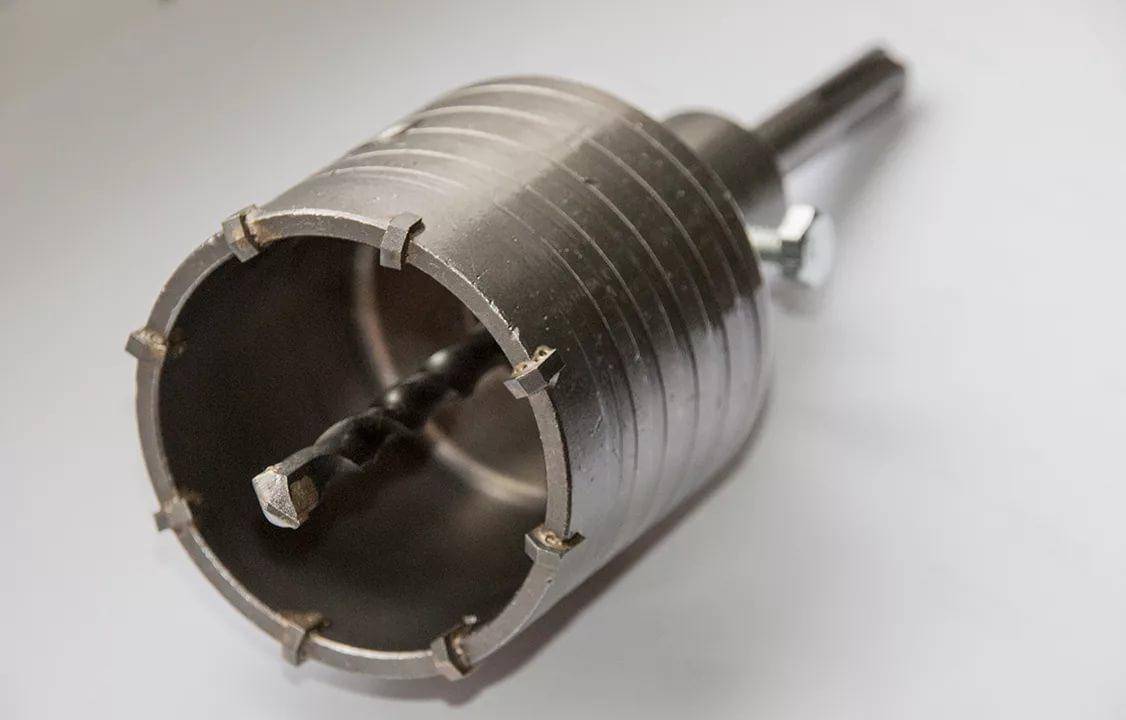

Каждый должен был видеть либо в живую, либо фото коронок по бетону. Она представляет собой внешне достаточно простую насадку для установки бурильного типа или обычного перфоратора.

Область применения подобного инструмента не заканчивается простыми бетонными плитами. Они часто используются при работе с асфальтом, гранитом и подобными им по твердости материалами при строительстве, причем на всех его этапах.

Более того, они находят свое применение и после сдачи объектов – банально сделать новую розетку, или проложить сквозь стену новую трубу.

При поиске в магазинах вы можете столкнуться с тем, что классификации будут отличаться, поскольку многие магазины решают по-разному разделять на категории подобные насадки для инструментов.

В большинстве случаев коронки можно разделять по размеру, мощности, при которой их стоит использовать, ну и наличии возможности подключать дополнительную периферию в виде дополнительных насадок.

Коронка по металлу: советы для правильного использования

Центровочное сверло должно обязательно находиться в комплекте с коронками

1. Нужно сделать правильный выбор, для этого стоит внимательно
   прочитать маркировочную информацию. На упаковке обязательно должны быть указаны
   размерные показатели, страна-производитель (что в определенной степени говорит
   о качестве товара), материал изготовления, особенности аксессуаров и
   приспособлений. Если маркировка не дает полной информации о кольцевой фрезе,
   есть основания усомниться в качестве инструмента.
2. В ходе использования не следует пренебрегать
   рекомендациями изготовителей. Применение коронки не по назначению приведет к
   повреждению инструмента.
3. Если в комплекте отсутствует центровочное сверло,
   приобретать его нужно с учетом определенных требований. Например, сверло
   насадки для дрели должно иметь крестовую заточку, иначе мгновенное и точное
   центрирование выполнить не получится.
4. О необходимости регулирования числа
   оборотов в статье говорилось не раз. Следует подчеркнуть, что это условие
   является едва ли не самым главным для увеличения ресурса коронок по металлу.

При правильном подборе и использовании коронок отверстие в металле можно выполнить за считаные секунды. Инструмент применим для различных бытовых и производственных целей. Соблюдение технических требований может продлить срок службы на длительное время. И наоборот, одно необдуманное использование способно спровоцировать дефекты, которые сделают коронку непригодной для применения.

Универсальная мобильная установка: сверлильный станок на магните

Сверлильный станок на магните относится к тем устройствам, которые при простоте конструкции обладают большой эффективностью и рентабельностью. По сравнению со стационарной сверлильной установкой он обладает рядом преимуществ:

Магнитные сверлильные станки предназначены для сверления, фрезеровки и нарезания резьбы в металлических заготовках

На стационарном станке доступно делать отверстия только небольших размеров, так как расстояние между коронкой и рабочей поверхностью не дает возможности размещать крупные заготовки. Магнитное устройство может закрепляться на любой металлической плоскости посредством специальной подошвы.

Такие станки имеют различное функциональное назначение. С помощью коронки по металлу 32 мм (и насадок меньших диаметров) можно выполнить отверстие в нетолстом материале. Круговые фрезы от 50 до 150 мм усиленной конструкции применяются для более толстого металлического материала.

Статья по теме:

Коронка по дереву. Устройство и принцип работы. Разновидности кольцевых пил. Особенности эксплуатации насадок различного диаметра. Коронки Bosh, «Зубр», «Энкор».

Магнитная часть станков довольно мощная, она достигает 26 кН. Это позволяет устанавливать инструмент не только горизонтально, но и под наклоном, даже вертикально. Если же поверхность недостаточно ровная, магнитное поле не достигает необходимой величины, для закрепления станка применяются дополнительные фиксаторы.

Магнитные сверлильные установки чаще применяются для выполнения отверстий в крупногабаритных конструкциях, поэтому коронки по металлу 50 мм и более являются самыми распространенными насадками для подобных устройств.

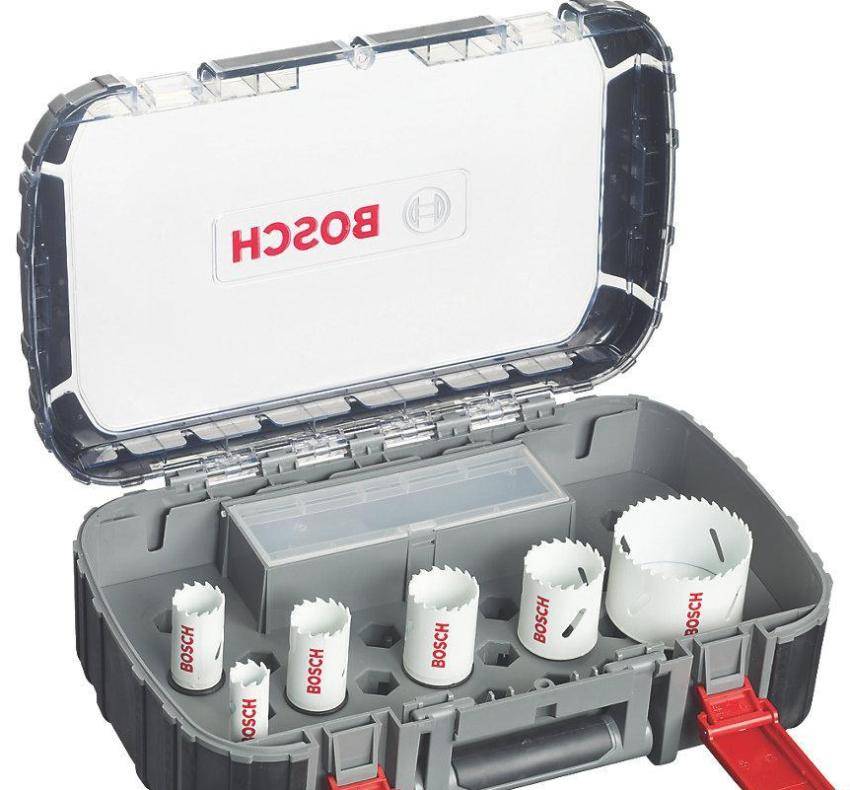

Проверенный надежный инструмент: коронки по металлу Bosch

Одними из наиболее популярных являются коронки по металлу Бош. Большинство производимых данной компанией изделий являются биметаллическими, то есть выполненными из двух видов металла: корпус изготовлен из быстрорежущей стали, а зубья напаяны и имеют несколько другой состав, который включает кобальт.

Диаметр насадок самый разный, но шаг равен одному дюйму: минимальный размер – 9/16, то есть 14 мм, максимальный – 6, что соответствует 152 мм. Некоторых размеров в линейке коронок Бош можно и не найти.

Посадка у моделей Бош стандартная – это 1/2 или же 5/8 дюйма, так что коронки сочетаются со многими видами электроинструментов. В качестве переходника применяется адаптер Power Change. Замена кольцевой фрезы производится несложно и недолго, для этого следует отвести наружную обойму – адаптер коронку вытолкнет.

Очень важно выдерживать необходимое количество оборотов. Насадка 29 мм требует частоты 400 об/мин, а коронка по металлу 40 мм – уже 200

Данные требования значительно продлевают срок службы насадок.

Что касается цены кольцевых фрез Бош по металлу, то ее следует отнести к умеренному уровню. Коронка среднего диаметра (38 мм) обойдется примерно в 800 рублей. Хотя стоимость отдельных изделий может превышать данный показатель. Предлагает данная компания и наборы кольцевых пил. Комплект из 11 биметаллических изделий стоит в среднем 8000 рублей.
