Калитка из труб своими руками: поэтапная схема, как сделать и сварить калитку из круглой профильной трубы, и профнастила для забора

Чертёж – это неотъемлемая часть начальных работ

Что бы установить правильно ворота и калитку из профильной трубы нужно выполнить на первоначальном этапе хотя бы элементарный чертёж с расчетами. Что необходимо знать и какие значения могут понадобиться:

размеры ворот.
Толщина опорных труб.
Расстояние до столбов.
Размеры дополнительных частей каркаса.

Важно, что чертёж облегчит вам жизнь и позволит максимально точно рассчитать строительный материал и сварку каркаса. При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже

Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками

При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже. Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

подвесной;
рельсовый;
консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Подготовка деталей для рамы

Калитка из профлиста состоит из определенного набора элементов. Сюда входят:

Профилированные трубы диаметром 40 х 40 или 30 х 60 мм. Можно изготовить каркас в виде ступеньки для удобства крепления металлопрофиля. В этом случае понадобятся трубы различного диаметра. Подготовленные трубы нарезаются по заданным размерам. Окончания труб срезаются под углом 45 градусов для удобства стыковки. С поверхности труб удаляются все заусенцы, а их торцы обрабатываются с целью защиты от порезов рук.
Из таких же труб вырезаются поперечина и верхняя планка.
Подготавливается профнастил, но резать его нужно будет по месту, когда каркас будет сварен.
Петли для калитки. Необходимо использовать круглые петли, выточенные из металла. Достаточно будет диаметра 30 мм.
Саморезы для крепления профлиста.
Ручка, замок.

Как выбрать подходящий профилированный лист

Итак, чтобы выбрать качественный профнастил, необходимо в первую очередь обратить внимание на требования к покрытию. Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид

Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору.

Ну и последнее, о чем не стоит забывать при выборе профилированного листа, это его толщина. В случае если материал не укреплен, нельзя брать изделие с толщиной, ниже 0,45 мм. Для длительного использования нужная максимальная толщина, она измеряется без доп. слоев защиты, то есть лишь внутреннего листа стали.

Подготовка к началу работ: чертежи и размеры каркаса

Стандартная ширина распашной калитки — 1 метр. При таких размерах можно будет без труда заносить на участок садовую, мягкую и корпусную мебель, а также другие большие предметы. Если ширина конструкции будет больше, то это может привести к быстрому износу и истиранию петель и, как следствие, деформации калитки.

Высота калитки не должна быть более 2–2,2 м. Если забор выше этих параметров, то низкая калитка будет выглядеть не совсем эстетично. Поэтому в проёме между стойками над конструкцией калитки можно установить металлические перемычки со вставкой из куска металлопрофиля.

Но если в доме живут люди ростом более 2 метров, то придётся устанавливать калитку большей высоты с усиленными петлями, а раму укреплять дополнительными поперечными металлическими рейками.

Калитку можно делать и без верхней перекладины, что существенно упростит задачу и решит вопрос с высотой конструкции.

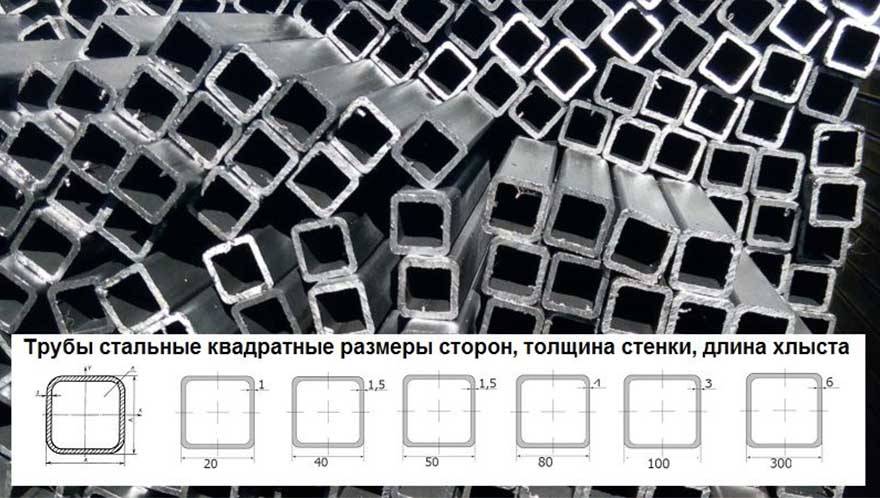

Профтруба: производство, характеристики

Область применения профильных труб очень широкая, одно из направлений – изготовление ворот разных видов. При этом необходимо подготовить раму для створки/полотна. Главная задача – усиление конструкции. Это обусловлено характеристиками профтруб.

Такая продукция производится путем механического деформирования. Осуществляется прокатка специальными валками, а также обжатие. Для устранения внутреннего напряжения в структуре металла применяется технология температурной обработки. Может использоваться низкоуглеродистая сталь, рассматривают 7 разных марок. Виды профильных труб:

горячекатаная – технология используется для производства изделий, сечение которых больше 120 мм;
холоднокатаная – технология применяется, когда производятся трубы сечением до 120 мм;
электросварная.

У каждого вида свои характеристики. Все отличаются длиной стороны или диаметром.

Отмечают 2 главных критерия, которые учитываются на этапе контроля качества профиля: искривление не более 2 мм/пог. м, отклонение от прямого угла до 1,5°.

Калитка из сетки-рабицы

Недорогой, но удобный вариант, идеально подходящий для дачных участков и садовых товариществ. Преимущество конструкции:

Калитка из сетки-рабицы

прочность;
простота сборки;
отличная светопроницаемость;
простой уход;
срок эксплуатации – более 50 лет;
низкая стоимость.

Недостатки:

открытость для посторонних глаз;
не защищает двор от пыли и ветра;
не является преградой шуму.

Этапы установки калитки

В первую очередь, несмотря на материал изготовления, необходимо нарисовать эскиз с тонными размерами предполагаемой конструкции. В зависимости от него посчитать, сколько потребуется материала и фурнитуры. После приобретения всего необходимого и подготовки инструментов можно приступать к монтажу:

Сначала подготовить профильную трубу, нарезав ее по заданным размерам.
Смонтировать каркас изделия с помощью сварочного аппарата.
Приварить дверные петли.
Заполнить раму сеткой и зафиксировать ее.
Навесить створку.
Прикрепить ручку и щеколду (накладной замок), зачистить и покрасить калитку.

Калитку из сетки рабицы можно декорировать цветной проволокой, протягивая ее между ячейками. Так создают узоры или очертания мультипликационных героев.

Планирование и характеристики материала

Изготовление начинают с выбора типа ограждения. Собирают понравившиеся фото, делают эскиз, чертеж будущей входной группы. Их проектируют в одном художественном стиле, одной высоты.

Эскиз калитки с элементами ковки

В чертеже подробно указывают все размеры деталей, в которые входят профиль, замок, запоры, навесы, петли. Все тщательно прорисовывают, прописывают, чтобы во время сборки не возникали вопросы. Чем тщательней выполнен чертеж, тем впоследствии легче выполнить работу.

Схема возведения с точным описанием размеров входной группы и фундамента

Самый распространённый материал для изготовления рамы – это профильная труба. Она соответствует требованиям, необходимым для строительства:

прочность;
форма материала;
цена.

Второй этап – сварка каркаса

В то время, пока застывает раствор, можно заняться изготовлением рамы калитки из профильной трубы. На слесарном верстаке или любой другой ровной поверхности выкладываются нарезанные по чертежным размерам сегменты каркаса. Места под сварку зачищаются болгаркой, напильником или наждачной бумагой. Располагаем отрезки в предполагаемую конструкцию и крепим их (желательно струбцинами).

Далее нужно решить: варим каркас своими силами или нанимаем сварщика. Для самостоятельной работы с ручной дуговой сваркой требуется соответствующая квалификация.

Ни в коем случае не пытайтесь варить сами, если не имеете навыка. Это опасно для здоровья и жизни.

Сварка выполняется поэтапно:

Прихватывается внешний контур труб.
Проверяется перпендикулярность углов ниткой и угломером.
Прихватываются внутренние перегородки и снова проверяются.
Все соединения надежно свариваются.
Сбивается окалина, зачищаются неровности.

В сети есть достаточно видео на тему: «как самому сварить калитку из профильной трубы», но в первый раз рекомендуется работать в паре со специалистом.

К готовой конструкции привариваются петли опор и косынки под замок. Желательно проверить открытие/закрытие каркаса на опорах. Остается прогрунтовать и покрасить изделие пульверизатором. Подобная рама калитки из профильной трубы изображена на фото.

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

трамбовка для щебня, песка, электрический вибратор для бетона;
болгарка с зачистным и отрезным кругом по металлу;
электрический шуруповерт и дрель;
уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.

Особенности монтажа калитки из профильных труб

Для сооружения и установки калитки из профильных труб вам понадобятся следующие инструменты и материалы:

профильные трубы;
болгарка;
металлические прутья;
сварочный аппарат;
замок или защелка;
петли и ручки;
защитная грунтовка.

Схема калитки из профильных труб

Вся работа выполняется в несколько этапов:

Выкопайте ямы для опорных сооружений – глубиной не меньше одного метра. Диаметр ям должен на 20 см превышать диаметр опорных труб.
Залейте ямы цементом. Установите трубы и засыпьте их щебенкой.
Установите на верхушки труб специальные крышки, чтобы внутрь опор не попадала дождевая вода.
Болгаркой нарежьте профильные трубы необходимой длины. Разложите готовые элементы в форме калитки.
Сваркой приварите все стыки, соединяя между собой трубы в единую конструкцию.
Для увеличения прочности калитки приварите по ее периметру металлические прутья.
Установите на опорные трубы петли.
Закрепите готовую калитку на столбы. При этом расстояние между конструкцией и землей должно быть не менее 10 см.
Обработайте каждый элемент калитки защитной грунтовкой.

Если вы хотите покрасить калитку из профильных труб, делать это нужно следующим образом: обезжирьте конструкцию; уберите оставшийся налет; нанесите на трубы два слоя грунтовки; покрасьте все элементы в один или два слоя; после высыхания краски покройте калитку защитным составом.

Ворота из профлиста: плюсы и минусы

Металлопрофиль — один из самых распространенных материалов для забора.

Возведенная своими руками калитка из металлопрофиля, как и ворота из профнастила, является относительно недорогим сооружением. Доступная цена и возможность отказаться от помощи профессионалов — это не единственные плюсы. Такое оформление входной и въездной зоны имеет и другие достоинства:

легкость исключает необходимость в грузоподъемной технике;
прочность дополнительно достигается ребрами жесткости;
для придания материалам нужных параметров понадобятся болгарка и диск по металлу;
сборка и монтаж конструкции происходит в короткие сроки;
для устройства опорных столбов выкопать ямы глубиной в 1 м можно с помощью лопаты;
долговечность используемого материала;
изделия при наличии защитного покрытия не поддаются коррозии;
презентабельный внешний вид.

Перед выбором столь положительного оформления стоит обратить свое внимание на отрицательные стороны конструкций:

профлист тонкий и его легко прорубить, что исключает надежность;
отсутствует звукоизолирующая способность;
слабая устойчивость к точечным механическим воздействиям приводит к деформации обшивки;
любое повреждение приводит к возникновению коррозии.

Стоимость и вес

Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.

Разновидности профтрубы для создания каркаса

Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:

Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.

Форма прямоугольника позволяет с большим удобством крепить облицовочный материал

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.

Выбор столбов

В процессе эксплуатации ворот столбы постоянно подвергаются интенсивным нагрузкам. Они удерживают створки во время открывания и закрывания, а также при сильных порывах ветра. Также опоры должны постоянно держать ворота в том положении, в котором они были установлены. Вес каждой створки оказывает постоянное статическое давление на столбы. По этим причинам для опор ворот и калиток любого типа требуется использовать только качественные материалы.

Чаще всего при установке ворот применяется металл, кирпич, асбестоцемент или бетон. Такие опоры достаточно прочны и надежны, они долго служат и способны противостоять воздействию окружающей среды

При использовании металлических стоек стоит обратить внимание на столбы сечением 80х60 мм. Также необходимо учесть толщину металла. Она должна быть не меньше 3 мм

Она должна быть не меньше 3 мм.

Трубы из асбестоцемента могут быть одинаковыми по всему периметру забора. Однако столбы, используемые для опоры ворот, стоит усилить арматурой, а также поместить в грунт намного ниже, чем остальные. Опоры из кирпича укрепляют при помощи арматурного каркаса. Установить столбы для забора и ворот можно достаточно быстро. Главное – заранее подготовить все инструменты и материалы.

Монтаж деревянной калитки: инструменты и технология

Перед тем как продумывать эскиз деревянной калитки для своего дома, посмотрите фото уже готовых изделий – вы увидите, что они могут быть самых различных конфигураций: сплошные, решеточные, с подкосом. Оцените, какой вариант впишется в ваш приусадебный участок, и главное – какую идею вы сможете реализовать, ведь непрофессионалу непросто работать с деревом.

После эскиза приступайте к подготовке материалов и инструментов:

деревянные планки и брусья;
деревянные столбы;
карандаш;
уровень;
кисть;
шуруповерт и саморезы;
петли, защелка и ручки;
грунтовка;
лобзик.

Монтаж калитки из дерева очень прост

Первый этап установки – обустройство деревянных столбов, которые будут выполнять роль опор. Выкопайте две ямки глубиной не менее одного метра. Обработайте основания столбов мастикой. Поставьте столбы в ямки, утрамбуйте их, а затем засыпьте щебнем или залейте бетоном.

Второй этап – сооружение рамы. Возьмите деревянные планки или брусья и соедините их в раму с помощью саморезов. Зафиксируйте конструкцию на столбах посредством тех же саморезов.

Третий этап – заполнение рамы деревянными планками. Придайте планкам желаемую форму, например, спилив их полукругом или треугольником. Скрепите планки между собой саморезами. Установите на раму петли и на них же закрепите готовое полотно калитки.

Четвертый этап – установка защелки и ручки.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Внешний вид конструкции с элементами ковки

Калитка из профнастила

Конструкция выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа

К каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Калитки из 3D-сетки

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Калитка с раздвижным механизмом

По глубочайшему заблуждению многие люди считают, что такой вид могут позволить себе только обеспеченные хозяева частного дома. Помимо того, что можно заказать такой вид к изготовлению, его можно сделать самостоятельно.

Роликовые направляющие можно как купить, так и создать своими руками. Но качество не у всех соответствует должному. Этот тип механизма считается самым удобным в эксплуатации.

Важным и главным моментом в создании забора являются точные характеристики расчетов. Из чего же делается калитка с раздвижным механизмом? Она изготавливается из рамы, роликовых направляющих и обшивочных листов.

Выполняя работу по изготовлению такого типа нужно ориентироваться следующему:

Сделать расчеты веса и размерных характеристик изделия;
Расчертив на бумаге схему, приобрести нужные материалы;
Нанести разметку и распилить;
Выполнить процесс сварки элементов;
Произвести монтаж фурнитурных частей и обрешетки;
Выполнить процесс грунтовки и окраски калитки из профильной трубы;
Облагородить конструкцию обшивочным материалом;
По желанию задекорировать коваными украшениями и установить управление пультом.

Еще на этапе создания чертежных заметок необходимо предусмотреть наличие бокового отступа, равного половине изделия. Для соблюдения баланса при работе раздвижного механизма нужно правильно просчитать вес конструкции. Нужно помнить, что первоначально нужно залить опоры строго по вертикали, а уж потом заниматься созданием фундамента. Согласно стандартам, глубина опор и фундаментной части должна быть равной метру. А длина фундаментной части не должна быть меньше половины ширины калитки из профильной трубы.

Принципом заготовки рамы является приваривание уголков по шахматному принципу, промежуток между которыми должен быть не меньше 30 сантиметров. Ролик монтируется в нижней части рамы, а уж после этого фиксируется обшивочный лист. Заключительным этапом является установка роликовых направляющих в фундаментной части. В конце работы с помощью строительного уровня производится проверка вертикали изделия.

Сварка рамы калитки из металлопрофиля

Все сварочные работы желательно проводить на идеально ровной поверхности. Лучше воспользоваться монтажным столом, хотя он есть далеко не у всех.

https://youtube.com/watch?v=8faLNhiDbq4

Металлическая калитка из профиля своими руками сваривается в таком порядке:

Вырезанные по заданным размерам профильные трубы раскладываются на ровной поверхности, после чего уровнем проверяется их горизонтальное положение.
4 части будущей калитки прихватывают сваркой в нескольких местах.
Проверяются диагонали прямоугольника. Они должны быть одинаковыми.
Если размеры совпадают, выполняется окончательное свариваются каркаса в единую конструкцию.
На готовый каркас привариваются 1-3 ребра жесткости. Можно приварить поперечины горизонтально или сделать 1 центральную перемычку, а 2 отрезка пустить по диагонали каждой из секций.
Все сварные швы зачищаются болгаркой.
К каркасу привариваются петли на расстояниях около 25 см от краев. Они располагаются друг другу навстречу, чтобы злоумышленник не смог снять калитку с петель.
Калитка из металлопрофиля фиксируется на опоре, после чего привариваются петли на опору. Для монтажа металлических петель желательно присутствие двух человек, один из которых будет удерживать калитку, а второй — приваривать петли.
Проверяется работа конструкции.
Каркас калитки покрывается грунтовкой, а после ее высыхания красится.
Выполняется обшивка калитки металлопрофилем. Сначала, зная точные размеры каркаса, вырезается кусок профлиста. Затем он крепится на саморезах при помощи шуруповерта.
Отмечаются места врезки ручки и замка.
В профлисте делаются прорези для ручки и замка.
Выполняется монтаж замка и ручки на калитку.
На опоре выполняется монтаж ответной части замка.

Калитка из труб для забора вокруг загородного дома (115 фото). Все о грамотном использовании профильных труб для калитки

Рекомендация специалистов по сварке ворот из профильной трубы

Чертёж – это неотъемлемая часть начальных работ
