Установка доводчика на калитку без верхней перекладины

Особенности пневматических доводчиков для дверей

Доводчик – устройство, обеспечивающее плавное закрытие дверей. Удобны тем, что не нужно за собой прикрывать двери, доводчики сами все сделают в лучшем виде.

По принципу действия они подразделяются на несколько типов.

  1. Гидравлические. Как правило, устанавливаются на редко используемые ворота и двери.
  2. Электрические. Требуют постоянного электропитания, что не всегда удобно, продаются в наборе с замками.
  3. Пневматические. Рекомендуются для монтажа на входных дверях и калитках ворот, часто используемых для прохода.

В этой статье дается краткое описание именно пневматического дверного доводчика, его функций, достоинств и недостатков.Пневматический доводчик состоит из поршня с пружиной и полой камерой внутри.

Воздух при закрывании-открывании дверей переносится из одной части в другую.

Пневматические доводчики обладают следующими достоинствами:

  • функционирование не зависит от погодных условий;
  • не требуют приложения дополнительных усилий;
  • нетрудный монтаж;
  • длительный срок открытого состояния не несет риска срыва доводчика;
  • выдерживают большие нагрузки, в связи с этим могут применяться для тяжелых ворот.

Основными минусами являются неэстетичность внешнего вида и важность корректной установки. Наиболее часто неполадки в работе пневматического доводчика возникают из-за неправильного монтажа. В связи с этим обстоятельством рекомендуют поручать установку его проверенным специалистам

А также к недостаткам многие относят и стоимость устройства. Но долговечность его использования полностью окупает цену

В связи с этим обстоятельством рекомендуют поручать установку его проверенным специалистам. А также к недостаткам многие относят и стоимость устройства. Но долговечность его использования полностью окупает цену.

Доводчики выполняют следующие функции:

  • регулируют скорость закрытия дверей;
  • притягивают дверь в случае неплотного захлопывания;
  • фиксируют при надобности дверь в открытом положении.

По месту монтажа доводчики бывают:

  • накладные – монтируются на створки, рамы или дверные петли;
  • напольные – устанавливаются до монтажа дверей;
  • скрытые.

Выбирать доводчики следует исходя из следующих параметров:

  • соответствие весу двери (калитки, ворот);
  • морозоустойчивость (актуально для уличных механизмов);
  • ресурс функционирования;
  • гарантийное обслуживание.

Если вы решили самостоятельно установить пневматический доводчик, следуйте нижеприведенным рекомендациям.

  1. Выберите устройство, соответствующее массе и габаритам вашей двери, купите его.
  2. Изберите вид установки.
  3. Ориентируясь на схему монтажа, отметьте точки крепежа.
  4. Высверлите в нужных местах косяка и полотна двери отверстия необходимой глубины.
  5. Прикрепите механизм саморезами.
  6. Соедините детали рычага винтом из комплекта.
  7. Проведите регулировку длины рычага: его положение обязано быть перпендикулярным закрытой двери.

Далее следует отрегулировать механизм доводчика, в частности, быстроту и мощь закрытия двери. Для этого в устройстве предусмотрены два регулировочных винта.

В случае капитальной поломки механизма выгодней приобрести новый, нежели заморачиваться с ремонтом испортившегося. В этих устройствах обычно не предусмотрена замена деталей. Но если неисправность мелкая, может быть, вы сможете исправить ее своими руками.

Зимой возможно повреждение корпуса. В этой ситуации сначала оцените масштаб поломки. Если трещина небольшая, заклейте ее герметиком. Если же повреждение велико, ремонт невозможен, поможет только замена.Монтаж и обслуживание доводчика не требуют большого опыта мастера.

Если эксплуатировать механизм согласно написанным в инструкции условиям, он будет функционировать так, как вы его настроили.

Фиксацию доводчика на уличной двери лучше производить с внутренней стороны. Это защитит его от негативного воздействия природных факторов. Если для такой установки нет возможности, приобретайте усиленные морозоустойчивые модели и монтируйте в удобном для вас месте.

Если дверца открывается «на себя», устройство монтируют в верхней части створки со стороны дверных петлиц. Если же «от себя», то рычаг доводчика прикрепляют к створке, а сам механизм – на косяк.

Подробнее о пневматических доводчиках вы узнаете из следующего видео.

Способы установки

Есть доводчики открытых и скрытых дверей. Открытый – оба типа подвесных моделей (редукторная и кулачковая). Возможен скрытый монтаж в полу, в дверном полотне или в дверной коробке. Также в петли встроены замки.

Если речь идет о доводчике для калитки, из моделей скрытого монтажа подойдет встраиваемый в раму или створку. Использование встраиваемых моделей для калиток – неплохая идея. При таком варианте заведомая невозможность маловероятна, но цена будет немалой. Все-таки установить и отремонтировать скрытый доводчик должен специалист. Их услуги тоже недешевы.

Выдвижной доводчик для пешеходных дверей с установкой в ​​дверную коробку

Доводчик распашной двери можно использовать для легких ворот. Они не рассчитаны на большой вес. Минусы этого варианта: в небольшой возможности регулировок, приличной цене, в невозможности использования калиток / ворот большой массы.

Именно поэтому на калитки часто устанавливают обычные дверные доводчики – коленные / рычажные. Решающим фактором обычно является цена

Только при выборе обращайте внимание на температурный диапазон использования. Он должен покрывать около 20% сезонных колебаний в вашем регионе

Для калиток без верхней перекладины

Все описанные выше модели включают дверную коробку или верхнюю планку для дверей и ворот. Но не все калитки (и даже не все ворота) имеют такую ​​перекладину. Как тогда смонтировать ближайший? В принципе, можно «неправильно» установить, прикрепив рычаг к столбу или прилегающей к нему стене. Но в этом случае вы теряете гарантию. Справедливости ради надо сказать, что претензии по гарантии в этой группе очень редки.

Есть доводчики, специально разработанные для калиток без перекладины. И выбор не меньше:

  • Вертикальный гидравлический или пневматический доводчик. Принцип работы немного другой, и пружина используется не на сжатие, а на кручение. Установленный на опоре, он может иметь угол раскрытия не более 90 °. Так что это вариант не для всех.

    Вертикальные модели для установки на двери без верхней поперечины

  • Доводчики дверей пешеходные без перекладины. Это модифицированные модели со стержнем особой формы. Они также состоят из двух частей. Один крепится к створке, второй может быть:
    • с креплением на столб;
    • стена (кирпичный столб);
    • встраиваемый – встраивается в профиль (вариантов не много, но они есть).

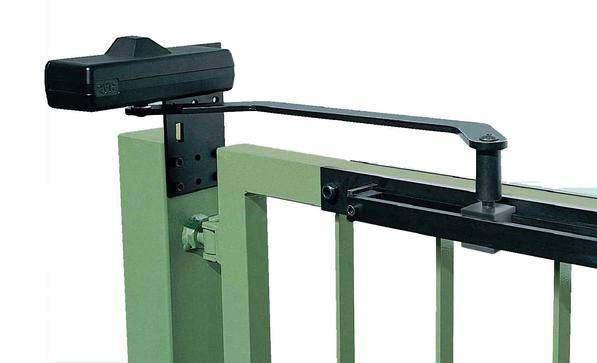

      Гидравлический доводчик для установки на дверь без обременения, с креплением к стойке и стене

  • Более близкие петли. Они могут быть для разных углов открытия калитки, до 180 °. Но если вам не нужно так сильно открывать ворота, возьмите их под меньшим углом. Широкоугольные модели также можно устанавливать с меньшим углом раскрытия, но они более дорогие.

    Доводчики для распашных дверей – хороший выбор, но вес калитки не должен превышать 75 кг

  • Электрические доводчики дверей. Он может управляться дистанционно и блокироваться. Они редко используются в частных домах, так как они дороги и требуют резервного источника питания. Подключить их непросто, и чтобы сохранить гарантию на дорогое устройство, вам придется заплатить за установку.

Самый простой способ – установить на ворота доводчик в виде петель. Здесь в целом все ясно, нужно только, чтобы столб и полотно были строго вертикальными. И внешний вид не напрягает. Недостаток этого варианта в том, что такие устройства не рассчитаны на большую массу. Обычно лимит не превышает 75 килограммов.

Вертикальные доводчики и специальные доводчики для ворот имеют примерно одинаковую сложность монтажа и сопоставимую цену (если речь идет о продукции одного производителя). Ищите вариант, который варьируется от веса и условий эксплуатации.

Монтаж

От того, правильно ли установлен пневматический доводчик, зависит корректность его работы. Монтаж рекомендуется доверить специалистам. Однако при отсутствии возможности обратиться к профессионалам, работу можно выполнить и самостоятельно.

Для этого нужно придерживаться инструкции:

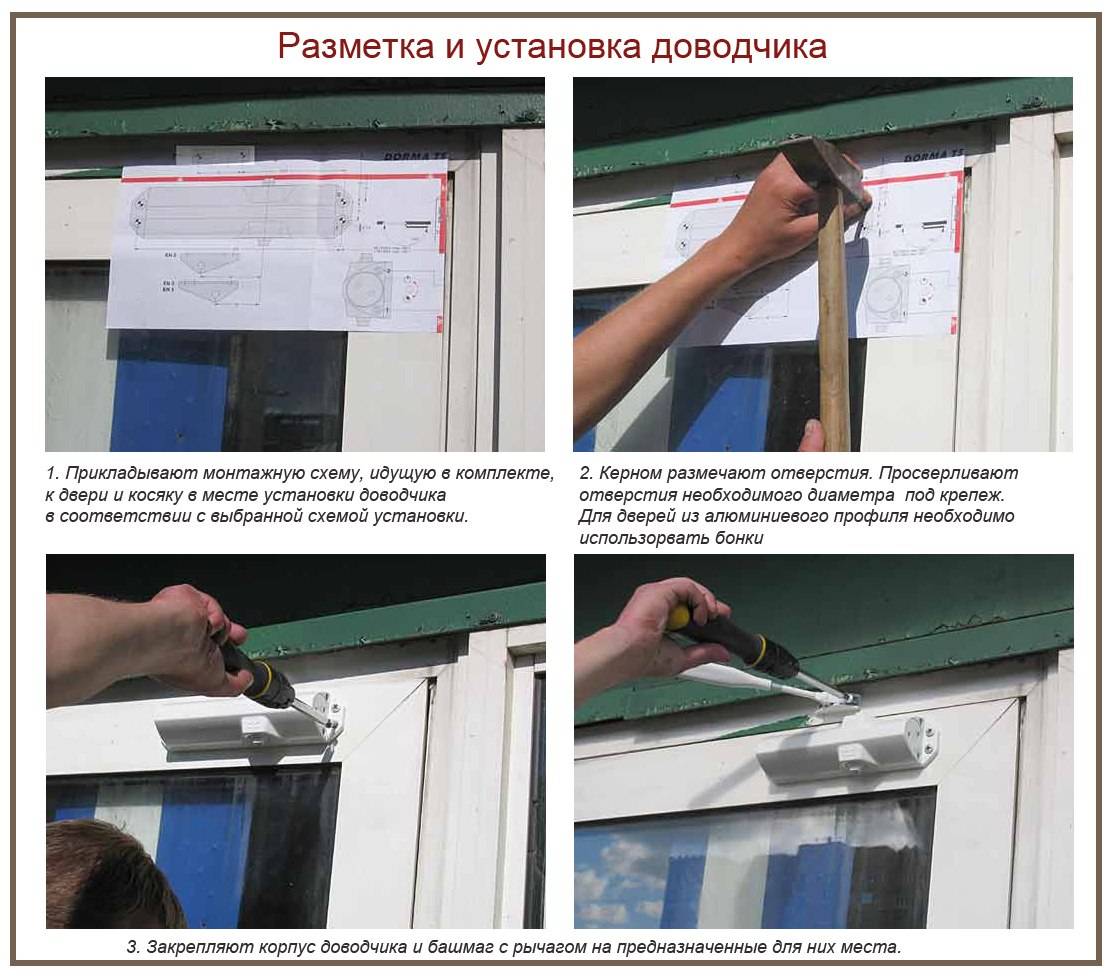

  1. Доводчик извлекают из упаковки и откручивают винт, который находится на корпусе с пружиной. Если этого не сделать, он не будет выполнять свои функции.
  2. Механизм прикладывают к двери и делают отметки для отверстий. После этого их сверлят.
  3. Доводчик монтируют на полотне. Для этого используют саморезы.
  4. Детали рычага соединяют винтом.
  5. Проводят калибровку рычага. Нужно отрегулировать скорость закрывания двери. Для этого используют регулировочные винты.

Монтаж устройства

Чтобы правильно установить доводчик, нужно придерживаться следующих требований:

  • пластину устанавливают близко к оси калитки – примерно на расстоянии 10 мм от коробки;
  • корпус не должен касаться полотна;
  • механизм не должен препятствовать закрыванию двери;
  • если дверь открывается «на себя», доводчик устанавливают в верхней части полотна со стороны дверных петлиц, если «от себя», то рычаг прикрепляют к створке, а механизм – на косяк.

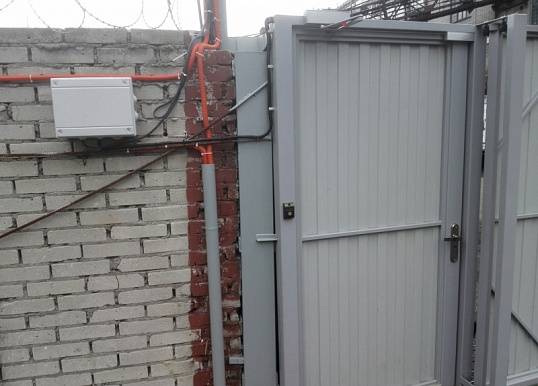

Фото установленного доводчика

Классы дверных доводчиков

Все дверные доводчики, независимо от типа конструкции, делятся на классы по мощности. Чем тяжелее и больше дверь, тем выше класс доводчика.

Класс доводчика. Таблица по весу двери
Вес двериКласс доводчика
до 20 кг1й класс
до 40 кг2й класс
до 60 кг3й класс
до 80 кг4й класс
до 100 кг5й класс
до 120 кг6й класс
до 160 кг7й класс

Для торговых центров и других коммерческих застроек выбирают, как правило, более дорогие и надежные варианты. Для дверей частного дома вполне подойдут качественные, но недорогие дверные доводчики.

Дверной доводчик — только один элемент фурнитуры входной двери. Хотите узнать, как выбрать дверную ручку, глазок или петли — читайте подробную статью.

На что обратить особое внимание при покупке доводчика

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Инструкция по установке и настройке

Основными параметрами, заслуживающими внимания, являются:

  • мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
  • наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Способы размещения механизмов

Некоторые хозяева вместо фиксатора подкладывают под калитку подпорки из подручных средств. В этом случае существует риск создания чрезмерно сильного напряжения в цилиндре, что также сократит срок эксплуатации доводчика.

Чтобы обеспечить воротам или калиткам условия для полноценной работы, на них устанавливают специальные приспособления – доводчики для калиток. Это может быть электрический, гидравлический или пневматический доводчик. Такие устройства способствуют плавному закрыванию дверцы, что снижает вероятность ее поломки в процессе многолетней эксплуатации. Сегодня такие механизмы представлены в ассортименте, что обеспечивает каждый конкретный случай идеальным решением.

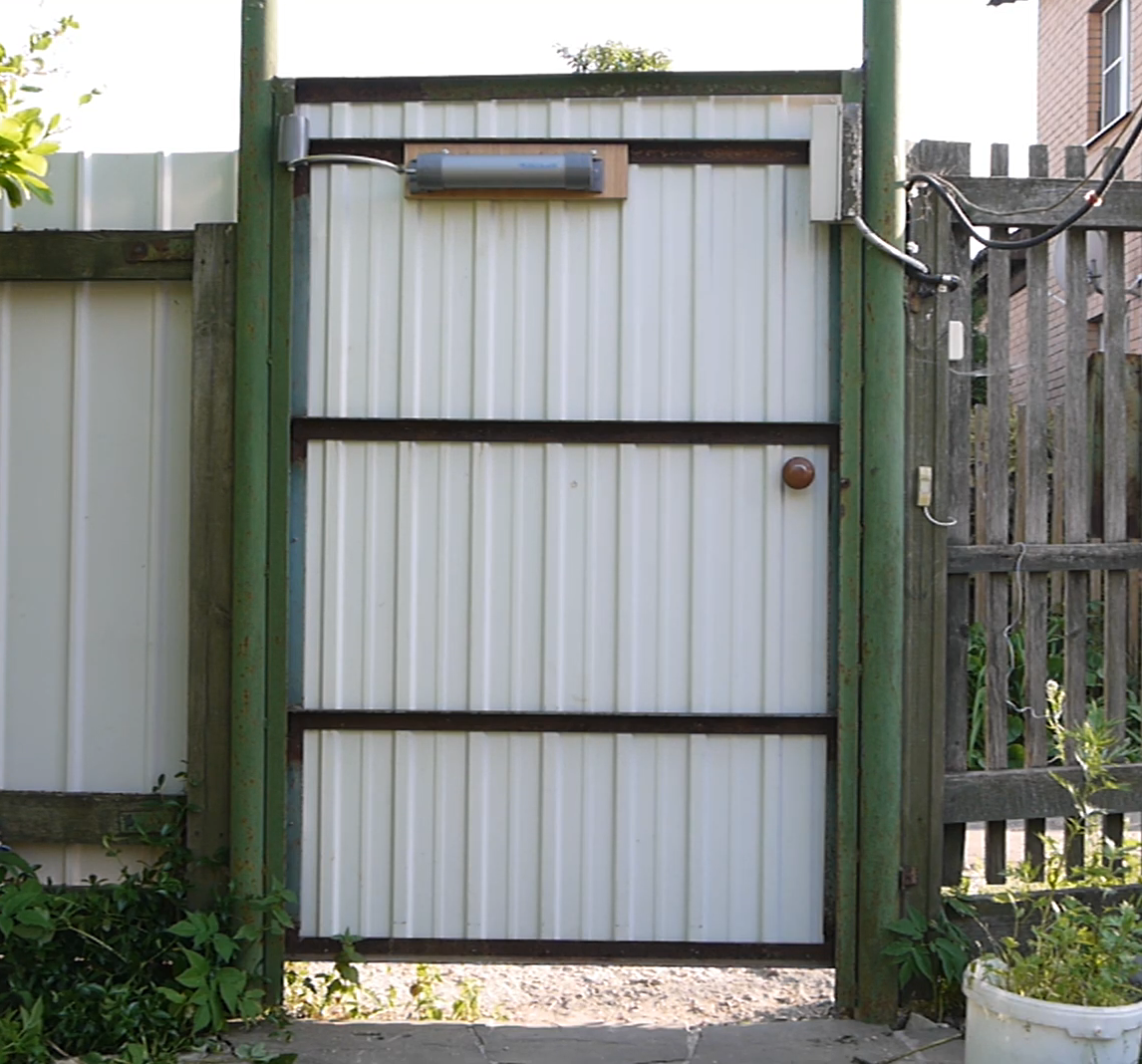

Так выглядит смонтированный на калитку доводчик

распашных дверейвнешних факторов

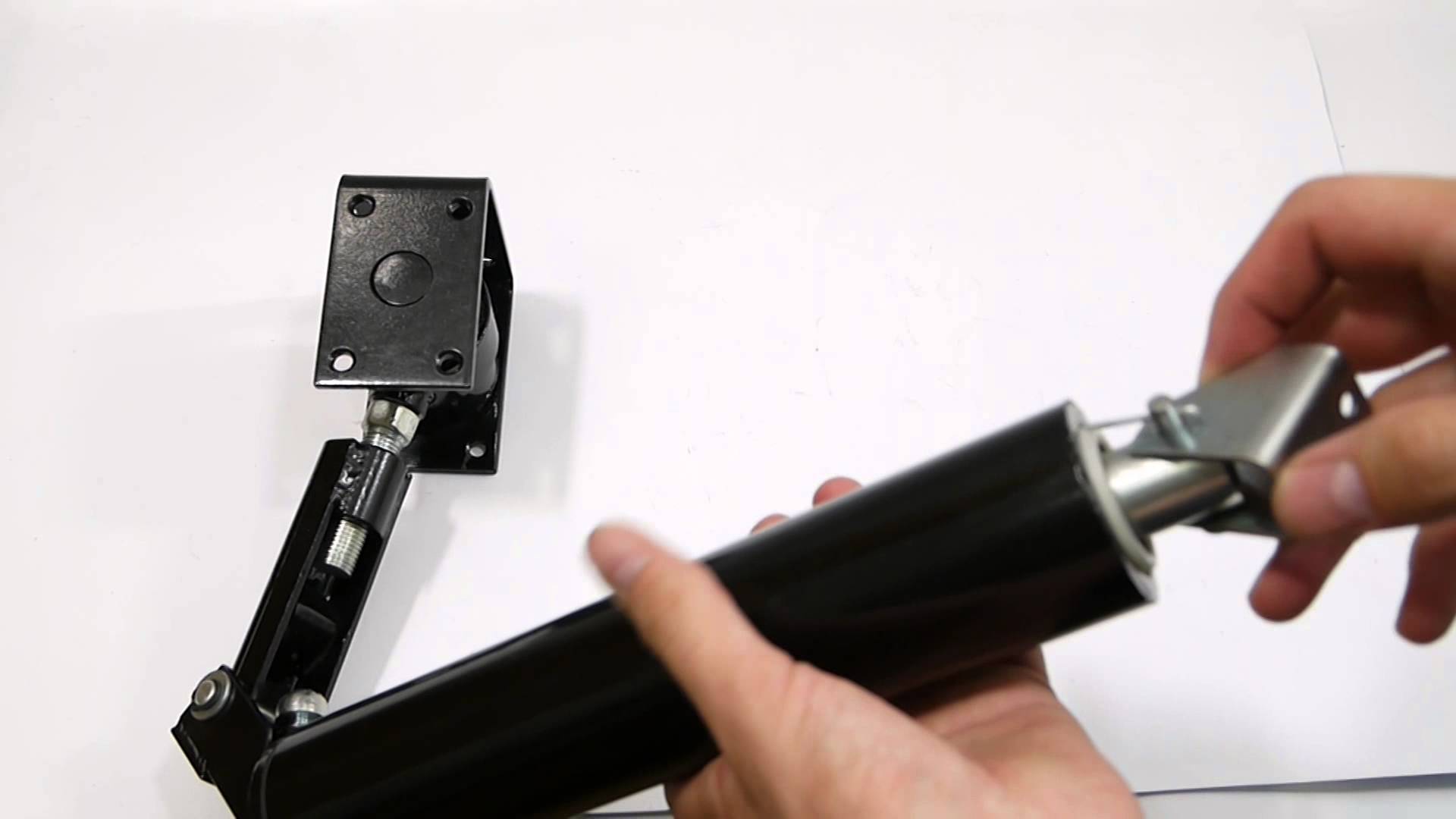

Вариант механизма калиточного доводчика

Бесшумный и надежный электрический доводчик обеспечит калитке плавное многократное открывание и закрывание. Наличие такого устройства на калитке повысит уровень безопасности ее использования, что особенно актуально для семей с маленькими детьми или немощными стариками. Такие автоматические механизмы позволяют осуществлять бесконтактное открывание дверей и калиток.

С электрическим доводчиком можно открыть и закрыть створку простым нажатием на специальную кнопку. Такая схема значительно облегчает жизнь людям с ограниченными возможностями. Устройство является универсальным в применении, прочным и компактным. Установить его можно самостоятельно. Для монтажа доводчика понадобится не более 30 минут. Электрические модели доводчиков на калитки представлены в разной комплектации и могут иметь особые клеммы для считывания карт.

Название элементов конструкции электрического доводчика

Установка доводчика на калитку

Установить своими руками доводчик на калитку сможет любой человек, который умеет обращаться с инструментами. Порядок монтажа несложен, но требует аккуратности и внимательности. Установка может быть выполнена на дверку, изготовленную из любого материала: металлическую, деревянную, металлопластиковую.

Важно: во избежание вандализма или хищения устройства, размещать его нужно с внутренней стороны ворот, которая обращена к дому.

Уличный доводчик монтируется на калитку в следующем порядке:

  • Производится разметка ворот и опорного столба.
  • Основной механизм прикручивается своими руками непосредственно к материалу калитки. Для этого используются длинные и прочные саморезы.
  • Ответная планка закрепляется на опорном столбе. Если столб кирпичный или железобетонный, то нем анкерами закрепляется металлическая пластина своими руками, а уже к ней крепится тяга.
  • Рычаг закрепляется в механизме и на тяге, а его подвижная часть регулируется. Подвижная часть рычага должна быть перпендикулярна плоскости ворот.
  • Регулируется скорость закрытия дверцы. Поворот двух регулировочных винтов по часовой стрелке уменьшает скорость закрытия.
  • Механизм доводчика закрывается крышкой.
  • Производится проверка работы устройства. Если скорость закрытия двери вас не устраивает, откройте крышку механизма и повторите настройку.

А как установить устройство на калитку своими руками, не имеющую верхней перекладины? Для этого используются модели доводчиков, не имеющие рычага. Одна часть такого доводчика закрепляется непосредственно на калитке, а вторая часть жестко соединяется с опорным столбом. Принцип работы такого устройства заключается в следующем. При открытии двери поршень сжимает пружину и находящийся позади нее газ. Под действием сжатого газа и распрямляющейся пружины поршень будет двигаться в обратном направлении, обеспечивая плавное закрывание дверного полотна.

https://youtube.com/watch?v=Wvy4g3JF-dw

Монтаж механизма

Во-первых, необходимо правильно подобрать устройство

И здесь важно понимать, что есть доводчики, которые рассчитаны на использование только в помещениях. Поэтому их ни в коем случае нельзя использовать на улице, т.к

их элементы не рассчитаны на эксплуатацию в условиях минусовых температур и воздействие высокой влажности.

Далее, требуется выбрать тип аппарата. Фактически, все предлагаемые виды обеспечивают необходимую функциональность. Однако, в их использовании есть определенные ограничения. Например, для электрических приборов, необходимо подключение к электросети. Т.е. такие моменты нужно учитывать изначально.

Основные правила установки

Независимо от типа аксессуара, есть несколько простых правил, которые нужно учитывать при монтаже:

  • чаще всего приходится менять крепежные элементы, идущие в комплекте, на более мощные;
  • лучше монтировать доводчик с внутренней стороны дверей – его могут сломать или украсть;
  • чтобы не ошибиться с разметкой, следует использовать разметочный шаблон, который обычно идет вместе с аксессуаром;

Также, перед установкой, следует внимательно изучить инструкцию – так можно избежать возможных ошибок.

Установка

Инструкция по установке:

  • вначале, нужно сделать разметку на створке и на опорном столбе, для этого, на выбранное место прикладывается шаблон и через него делаются отметки;
  • если столб кирпичный, то предварительно потребуется закрепить на нем металлическую пластину;
  • далее, аппарат крепится к двери;
  • затем, требуется закрепить ответную часть на столбе;
  • после этого, проводится регулировка скорости закрытия и плотности прижима;
  • если аксессуар оснащено кнопкой фиксации, то ее также следует настроить.

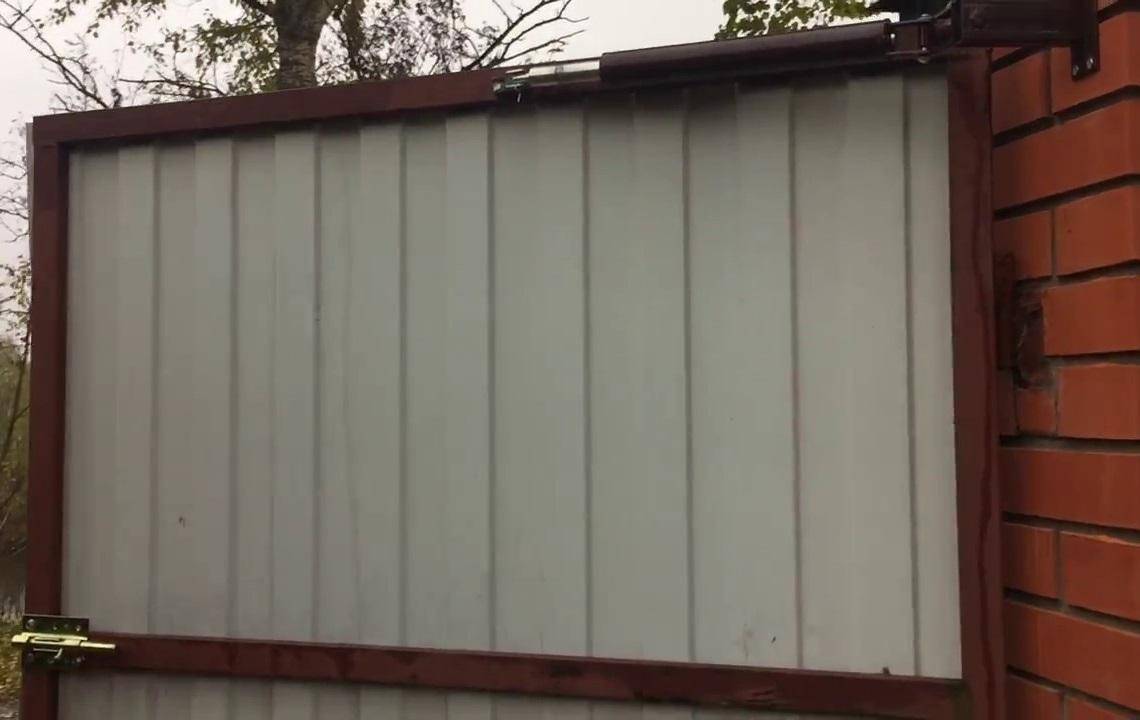

Если же необходимо установить доводчик для уличной калитки без верхней перекладины, то необходимо использовать модели без рычага. В этом случае, одна часть крепится на столб, а вторая на створку. А работает такой механизм за счет пружины и поршня. Они обеспечивают плавную работу уличной дверцы.

Таким образом, в установке нет ничего сложного и необязательно быть профессионалом, чтобы провести ее собственноручно. Главное изначально правильно подобрать сам аппарат, а после монтажа, провести регулировку согласно инструкции.

NOTEDO GS35-HO

Вы часто нас спрашиваете: “Какой доводчик можно установить на уличную калитку?”

В отличие от обычных дверей, уличная калитка не требует установки дверной коробки, она крепится непосредственно к заборному столбу и сверху над калиткой ничего нет. Поэтому классический доводчик или доводчик со скользящим каналом невозможно установить, т.к. доводчику нужно место для установки именно над калиткой, чтобы это место было в одной плоскости с калиткой. Да-да! – место нужно именно над калиткой, ни сбоку, ни снизу, а над каликой.

Как установить доводчик для калитки

Доводчик представляет собой определенную разновидность гидромеханического устройства, призванного обеспечить полный притвор дверного полотна к раме. Человеку достаточно приложить усилие лишь для открытия двери, а ее закрытие обеспечит соответствующий механизм. Помимо дверей, такие механизмы часто устанавливаются своими руками и на калитки, изготовленные из самых разных материалов. Благодаря плавному и медленному ходу доводчика, при закрывании дверцы исключается повреждение материала забора или ворот, а также обеспечивается сохранность самой калитки. Тем самым повышается функциональность открывающихся створок. Сделать такое устройство своими руками, практически не представляется возможным.

Типичный вариант установки гидравлического доводчика

Требования, предъявляемые к уличным механизмам

Поскольку доводчики эксплуатируются в неблагоприятных уличных условиях, они должны удовлетворять определенным требованиям:

  • Доводчик на калитку должен обладать достаточной прочностью и способностью переносить длительные механические нагрузки.
  • Морозостойкость механизма должна обеспечивать нормальную работу устройства в любых температурных условиях.
  • Влага не должна причинять вреда конструкции прибора. Следовательно, он должен быть изготовлен из материалов, устойчивых к коррозии.

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень. За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха. Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Разновидности доводчиков для калиток

Доводчик для уличной калитки может быть двух типов:

  1. Гидравлический. Рабочей жидкостью, находящейся внутри механизма, является масло. При сжатии пружины оно перетекает через отверстие в поршне, а при распрямлении пружины масло возвращается по системе каналов обратно.

Гидравлические доводчики

  1. Пневматический. Его работа основана на сжатии воздуха. Поршень в открытом положении уплотняет воздух с одной стороны, в то время как с другой его стороны образуется вакуум. При закрывании двери поршень, под действием сжатого воздуха, идет в обратном направлении.

Пневматический доводчик

Установка доводчика на калитку

Установить своими руками доводчик на калитку сможет любой человек, который умеет обращаться с инструментами. Порядок монтажа несложен, но требует аккуратности и внимательности. Установка может быть выполнена на дверку, изготовленную из любого материала: металлическую, деревянную, металлопластиковую.

Уличный доводчик монтируется на калитку в следующем порядке:

  • Производится разметка ворот и опорного столба.
  • Основной механизм прикручивается своими руками непосредственно к материалу калитки. Для этого используются длинные и прочные саморезы.
  • Ответная планка закрепляется на опорном столбе. Если столб кирпичный или железобетонный, то нем анкерами закрепляется металлическая пластина своими руками, а уже к ней крепится тяга.
  • Рычаг закрепляется в механизме и на тяге, а его подвижная часть регулируется. Подвижная часть рычага должна быть перпендикулярна плоскости ворот.
  • Регулируется скорость закрытия дверцы. Поворот двух регулировочных винтов по часовой стрелке уменьшает скорость закрытия.
  • Механизм доводчика закрывается крышкой.
  • Производится проверка работы устройства. Если скорость закрытия двери вас не устраивает, откройте крышку механизма и повторите настройку.

А как установить устройство на калитку своими руками, не имеющую верхней перекладины? Для этого используются модели доводчиков, не имеющие рычага. Одна часть такого доводчика закрепляется непосредственно на калитке, а вторая часть жестко соединяется с опорным столбом. Принцип работы такого устройства заключается в следующем. При открытии двери поршень сжимает пружину и находящийся позади нее газ. Под действием сжатого газа и распрямляющейся пружины поршень будет двигаться в обратном направлении, обеспечивая плавное закрывание дверного полотна.

Монтаж механизма

Во-первых, необходимо правильно подобрать устройство

И здесь важно понимать, что есть доводчики, которые рассчитаны на использование только в помещениях. Поэтому их ни в коем случае нельзя использовать на улице, т.к

их элементы не рассчитаны на эксплуатацию в условиях минусовых температур и воздействие высокой влажности

их элементы не рассчитаны на эксплуатацию в условиях минусовых температур и воздействие высокой влажности.

Далее, требуется выбрать тип аппарата. Фактически, все предлагаемые виды обеспечивают необходимую функциональность. Однако, в их использовании есть определенные ограничения. Например, для электрических приборов, необходимо подключение к электросети. Т.е. такие моменты нужно учитывать изначально.

Основные правила установки

Независимо от типа аксессуара, есть несколько простых правил, которые нужно учитывать при монтаже:

  • чаще всего приходится менять крепежные элементы, идущие в комплекте, на более мощные;
  • лучше монтировать доводчик с внутренней стороны дверей – его могут сломать или украсть;
  • чтобы не ошибиться с разметкой, следует использовать разметочный шаблон, который обычно идет вместе с аксессуаром;

Также, перед установкой, следует внимательно изучить инструкцию – так можно избежать возможных ошибок.

Установка

Инструкция по установке:

  • вначале, нужно сделать разметку на створке и на опорном столбе, для этого, на выбранное место прикладывается шаблон и через него делаются отметки;
  • если столб кирпичный, то предварительно потребуется закрепить на нем металлическую пластину;
  • далее, аппарат крепится к двери;
  • затем, требуется закрепить ответную часть на столбе;
  • после этого, проводится регулировка скорости закрытия и плотности прижима;
  • если аксессуар оснащено кнопкой фиксации, то ее также следует настроить.

Если же необходимо установить доводчик для уличной калитки без верхней перекладины, то необходимо использовать модели без рычага. В этом случае, одна часть крепится на столб, а вторая на створку. А работает такой механизм за счет пружины и поршня. Они обеспечивают плавную работу уличной дверцы.

Таким образом, в установке нет ничего сложного и необязательно быть профессионалом, чтобы провести ее собственноручно. Главное изначально правильно подобрать сам аппарат, а после монтажа, провести регулировку согласно инструкции.

Дверной доводчик это механическое устройство, назначение которого – обеспечивать автоматическое плавное закрывание дверного полотна и его фиксацию. Помимо экономии времени, он уменьшает износ петель, замков и другой дверной фурнитуры. Если вы хотите выбрать доводчик на калитку, как самостоятельно установить или отрегулировать его – то стоит прочесть это руководство.

Главное, чем отличается доводчик для калитки– он используется на повышенной нагрузке (большая инерция двери, частое открывание-закрывание, давление ветра, удары) при различных температурах (от -30 до +50) и при прямом попадании на него влаги и обледенении. Поэтому можно использовать только устройства, сконструированные для наружного монтажа. «Внутренние» механизмы, не предназначенные для таких жестких условий, очень скоро выйдут из строя.

Основной критерий выбора механизма: масса и ширина дверного полотна, которую он обслуживает. По этим двум параметрам определяется момент инерции, по которому классифицируется мощность механизмов.

Измерьте, на какой угол открывается дверь.

Также нужно подготовить (укрепить и окрасить) дверное полотно и опору в местах потенциального монтажа. Эти места зависят от модели механизма, о которых поговорим далее.

Правила монтажа

Для установки доводчика необходимо подготовить:

  • угловую шлифовальную машинку с диском для обработки металла;
  • дрель;
  • набор сверл, так как первое сверление производится с помощью сверла маленького диаметра, последующее – соответствующим креплению;
  • принадлежности для измерений и разметки.

Схема для регулировки

Монтаж производят в такой последовательности:

  1. Разметка. Карандашом или маркером переносят разметку на рамку калитки и верхнюю планку. Отдельные производители упрощают эту процедуру дополнением лекалами инструкции по установке доводчика своими руками.
  2. Исполнительный механизм устанавливаем к полотну калитки. Для крепления используем самонарезающиеся шурупы по металлу необходимой упругости.
  3. Ответную планку, в одной плоскости с исполнительным механизмом, крепят на перекладине над калиткой.
  4. Затем необходимо на штатное место установить тяги. После закрепления регулируют их «вынос». Он должен препятствовать распахиванию дверного полотна на угол не менее 90°.
  5. Очередная регулировка касается скорости закрытия створки. Для регулировки используют регулировочные винты. Поворот по часовой стрелке снижает скорость закрытия двери.
  6. Когда все установки закончены, доводчик закрывают защитными крышками, предусмотренными конструкцией.

Монтажная схема

После монтажа доводчика проводится проверка работы устройства многократным открыванием калитки. Если скорость работы механизма не устраивает, то следует пошагово повторить 4–6 пункты представленных рекомендаций по установке механизма.

Ход установки

На что обратить особое внимание при покупке доводчика

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Инструкция по установке и настройке

Основными параметрами, заслуживающими внимания, являются:

  • мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
  • наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Способы размещения механизмов

Некоторые хозяева вместо фиксатора подкладывают под калитку подпорки из подручных средств. В этом случае существует риск создания чрезмерно сильного напряжения в цилиндре, что также сократит срок эксплуатации доводчика.

Простое и надежное пневматическое устройство

Вы устали от постоянных громких хлопаний калитки? Малейший ветерок заставляет вашу калитку закрываться с грохотом? Зачем терпеть и слушать, есть возможность устранить эту неприятность, тем более серьезных финансовых вложений, на придерживающий створку механизм, не понадобится.

Более предприимчивые и изобретательные хозяева находят выход из положения простым способом – обычная крепкая пружина может удерживать от ветра дверь в проеме. Один конец пружины крепится к полотну калитки, а другой – располагается на ее опорном столбе. Но такой механизм не всегда удобен тем, что маленькому ребенку или пожилому человеку трудно открывать створку, фиксирующуюся мощной пружиной. Да и внешний вид такого устройства не очень привлекательный.

В строительных супермаркетах огромный выбор пневматических, электрических или гидравлических доводчиков, которые можно устанавливать на уличные двери. Эти устройства обеспечивают плавное закрывание калитки, чем снижают вероятность поломки, смягчают удар, да и вид у них более презентабельный.

Монтаж доводчика и его регулировка

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

  1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
  2. Возможность установки направо и налево открывающуюся створку двери.
  3. Должен обеспечивать комфортный угол открывания не менее 90°.
  4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
  5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

  1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
  2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
  3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
