Установка кирпичных столбов для ворот

Разновидности опор

Срок службы деревянных столбов редко превышает 10 лет

Какие столбы нужны для ворот, определяет владелец участка на этапе возведения забора в целом. Их выбор полностью зависит от материальных возможностей и художественного вкуса хозяина.

Деревянные столбы

Самый дешевый вид опор. Используют их крайне редко, что обусловлено малым сроком службы, который редко превышает 8-10 лет. Перед установкой опоры тщательно обрабатывают антисептиком или медным купоросом. Как правило, деревянные столбы применяют при обустройстве временных заборов с воротами для въезда строительной техники на территорию участка.

Асбестоцементные столбы

Железные опоры для ворот служат долго, но устанавливать их нужно в бетон

Считаются неплохим материалом для столбов при обустройстве различного вида заборов. Они недороги и достаточно прочны, абсолютно не подвержены гниению. Однако их широкому распространению мешает ряд недостатков, среди которых основным считается сложный монтаж. Для крепления элементов ограждения необходимо придумывать и самостоятельно изготавливать крепежные элементы (обхваты, хомуты и пр.). Столбы нужно устанавливать в ямки с хорошей дренажной подушкой и закрывать сверху чем-то вроде зонтика. Это предотвратит попадание внутрь труб воды, которая при замерзании разрушит столбы.

Металлические столбы

Наиболее востребованы при возведении заборов. При должной антикоррозионной обработке практически не имеют недостатков. Металлические столбы технологичны в монтаже, способны прослужить длительное время и при этом не подвержены разрушениям при воздействии резких климатических изменений.

Опоры из бетона

Самые дешевые и прочные — это бетонные столбы

Изготовление бетонных столбов редко заказывают на домостроительных комбинатах. Чаще всего их изготавливают своими руками непосредственно на площадке, которая огораживается забором. Столбы получаются прочными, а главное дешевыми. Однако их изготовление – процесс длительный и трудоемкий.

Кирпичные опоры

Столбы из кирпича конструктивно представляют собой забетонированную трубу, которую впоследствии обкладывают кирпичом. Такие опоры требуют как минимум мелкозаглубленного фундамента, который надежно связывает их между собой и предотвращает вероятность перекоса

Использование, например, клинкерного кирпича придаст столбам дополнительную прочность, что немаловажно при обустройстве ворот, и значительно улучшит внешний вид всего участка

Подготовка необходимого инструмента и материала

Для установки и крепления ворот к кирпичным столбам, монтажа нужных комплектующих требуются специальные инструменты и материалы.

Инструменты:

• сварочный аппарат;
• болгарка с разными дисками;
• инструменты для кладки кирпича;
• шуруповерт;
• бетономешалка;
• лопата;
• строительный уровень;
• молоток;
• гаечные ключи;
• рулетка;
• стремянка;
• защита на глаза и руки.

Материалы:

• комплект фурнитуры;
• трубы для рам;
• обшивка – профилированный настил, дерево, металлические листы с коваными элементами;
• цемент, песок, щебень;
• кирпич.

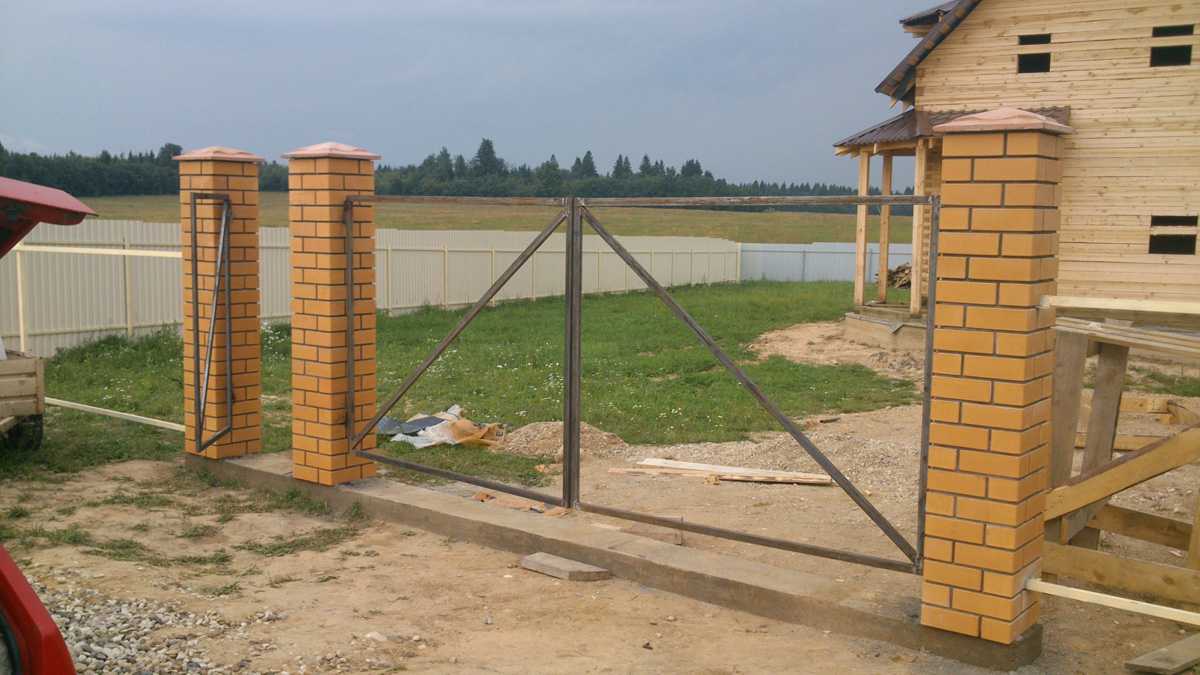

Монтаж распашных ворот

Чтобы разобраться, как крепить ворота к кирпичным столбам, не нужно особых усилий. Порядок действий следующий:

• Нижние петли фиксируются на закладные, которые приварены к опорным столбам.
• Верхние крепежи устанавливаются на металлический каркас.
• Производится установка створок.

В ходе работы нужно постоянно следить за уровнем, на котором привариваются петли, навесы. Если возникнет малейший перекос, ворота не будут нормально открываться и придется переделывать всю конструкцию.

Монтаж откатных ворот

Откатные ворота монтируются сложнее, чем распашные. Главная трудность заключается в подготовке фундамента. Разметка начинается от крайней стороны проезда. По стороне забора нужно отмерить расстояние, которое равно ½ ширины проема. Далее требуется отступить перпендикулярно полметра и построить параллельную линию. Так очерчивается периметр будущего фундамента. Автоматизация предусматривается сразу: между опорами под дорогой прокладывается пластиковая либо металлическая труба с диаметром 25 мм и более, через которую будет подводится кабель.

Далее вынимается грунт, устанавливаются закладные части, и яма заливается бетоном. Как только фундамент закрепится, а это займет минимум 7 дней, можно приступать к монтажу створок. На противоположных сторонах проема закрепляются опорные ролики, после чего на них аккуратно закатывается воротная рама. На основной столб устанавливается верхний направляющий ролик, после чего в него вставляется рама. В передней и задней части несущей балки крепятся опорные ролики и закрываются заглушками.

Чтобы зафиксировать нижние улавливатели, ворота полностью закрываются. Место будущего крепления нижнего уловителя отмечается на ответном столбе. Ролик должен как можно плотнее примыкать к уловителю, чтобы частично снимать нагрузку со всего блока. С помощью соответствующего крепежа устанавливается уловитель. Далее проверяют, насколько легко ворота ходят по рельсам и насколько качественная фиксация в закрытом положении. Крепление верхнего улавливателя происходит на высоте 5 см ниже верха створок, чтобы снизить воздействие ветра.

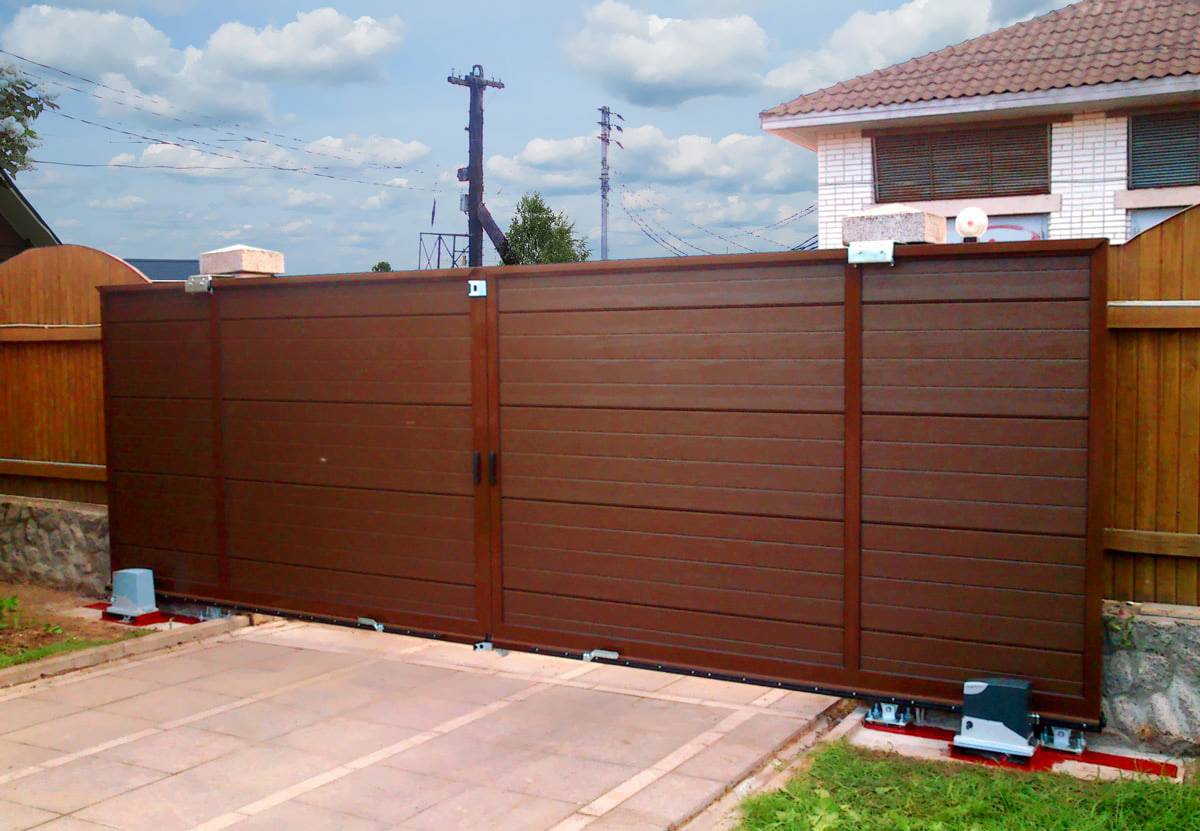

Большой популярностью пользуется установка привода, позволяющего открывать ворота в автоматическом режиме.

Типы бетонирования столбов

Тип бетонирования столбов определяется архитектурным замыслом и необходимой капитальностью ворот и забора в целом. Бетонирование опор для ворот может быть частичным или полным.

Подготовка раствора

Для заливки столбов понадобится бетонный раствор, который можно приготовить своими руками. Для этого понадобятся следующие компоненты:

• портланд-цемент марки не ниже М-250;
• вода;
• гравий;
• песок.

Все составляющие смешиваются в таких пропорциях:

• цемент – 1 часть;
• вода – 0,5-1 часть;
• гравий – 3-4 части;
• песок – 2-3 части.

Для получения качественного бетона нужно, чтобы все ингредиенты соответствовали определенным требованиям.

• Срок хранения цемента должен соответствовать указанному на упаковке.
• Цемент должен быть сухим и рассыпчатым. Наличие слипшихся комков не допускается.
• Песок должен быть промытым и просеянным. Инородные включения (глина, грунт, мусор, и пр.) не допускаются.
• Гравий должен быть промытым, без включения частиц грунта и мусора. Должен иметь однородный фракционный состав.

Бурение отверстий

Подготовка ям для установки столбов – наиболее трудоемкий процесс. Легче всего делать их при помощи мотобура, который легко справится с этой задачей даже на глинистом грунте. Если такого оборудования нет, используют садовый (ручной) бур, хотя трудоемкость работ увеличится в несколько раз.

Основными параметрами ям являются их глубина и форма. Глубина пробуренного отверстия должна превышать глубину промерзания грунта, которая может составлять от 1,2 до 1,8 м.

Чаще всего столбы устанавливают в обычное цилиндрическое отверстие. Однако на сильно переувлажненных грунтах понадобится цилиндрический шурф с расширением в нижней части. Получить его можно, используя специальную насадку. При ее отсутствии придется пробурить отверстие большего диаметра и забетонировать опорную подошву столба. Только после этого лишнее пространство засыпают землей.

Устройство закладных при кладке кирпичных столбов

Закладные надежно фиксируют опоры, поэтому стоит ответственно подойти к их установке. Упрощенный вариант работы выглядит следующим образом:

• Труба, диаметр которой превышает 108 мм, бетонируется на глубину около двух метров.
• Основания оснащаются закладными. Они должны быть такой длины, чтобы при укладке кирпич не смог их закрыть.
• Выполняется облицовка кирпичом.

Существует еще один способ фиксации. Правильные столбы предусматривают наличие выступающих закладных, к которым будет производиться крепление створок. В случае отсутствия  закладных, необходимо выполнить их установку. Наличие армированной основы упрощает процесс, потому что швеллер приваривают непосредственно к ней. Закладная деталь может быть выполнена из уголка и куска арматуры длиной в половину ширины столба.

Как и когда устанавливают закладные?

Вопрос неоднозначный. Если приваривать их заранее, то нужно правильно разметить места их установки, три для каждой из створок ворот и две для калитки. Потом нужно вести кирпичную кладку, так, чтобы закладные попали в шов и выглядели симметрично и аккуратно. Сможете сделать своими руками? Это трудно.

Проще в процессе кладки вывести все элементы крепежа на нужной высоте и закрепить их на столбе сваркой, болтами или хомутом. В этом случае можно установить их максимально точно и красиво. Покрасив потом под цвет кирпича, вы скроете все следы монтажа.

Возможны два способа и оба они не совсем хороши:

• Крепление через «хомут». Вокруг готового столба сооружается рамка-хомут из уголка. Иногда кольцами в трех местах, иногда по всей высоте. Ни о какой красоте речь уже не идет, было бы прочно.
• Крепление к штырям из арматуры. В нужном месте перфоратором достаточно глубоко сверлят отверстия немного меньшего диаметра, чем арматура. Начинают сверлить на шве между кирпичами и направляют сверло наискосок сверху вниз. В готовые отверстия вбивают отрезки арматуры. Далее поступают как описано ниже.

Приблизительная стоимость

Рассчитывая смету, которая требуется для сооружения опор из кирпича, необходимо знать общую стоимость стройматериалов и работ (если нанимаются строители). Точный расчет произвести сложно, так как все зависит от способа укладки кирпича. Приблизительная цена кирпичных опор (высота – 2,1 м, ширина – 380х380 мм) с учетом материалов составляет около 9000 руб.

Монтаж в частном секторе

Разнообразие видов и вариативные способы заполнения пролетов калиток и ворот позволяют подобрать самый подходящий материал для определенного участка и ландшафтного дизайна территории.

Эскиз крепления распашных ворот к закладным

Правильно залитый фундамент и качественно произведенные работы по укладке столбов сделают надежными установленные конструкции, которые смогут прослужить более 50 лет.

Фундамент для забора с кирпичными столбами

Выбор типа фундамента под кирпичные столбы зависит от того, из какого материала будет заполнение а также от типа грунтов. Если пролет забора будет из легкого материала (профнастила, древесины), можно делать свайный фундамент под каждый столб. Глубина, на которую надо сваю забивать/закручивать, зависит от типа грунтов и высоты грунтовых вод. Если грунты склонны к зимнему пучению (глина или суглинки) с высоко расположенными подземными водами, закапываться надо на 15-20 см ниже глубины промерзания грунта. На хорошо дренажируемых грунтах (пески и супеси) достаточно закопаться на 80 см.

Какие столбы и когда лучше применять

Столбы для ворот могут изготавливаться из следующих материалов:

Металлические трубы

Используются профилированные или круглые трубы. Чем большую толщину имеют стенки труб, тем дольше такие опоры прослужат при грамотном уходе. Трубы отлично удерживаются в бетоне и выдерживают значительный вес створок. Требуется предварительная обработка гидроизоляционными материалами и покраска. Небольшой вес труб дает возможность их самостоятельного монтажа.

Профтруба для столбов

Железобетонные столбы

Конструкции из железобетона плохо переносят механические воздействия и вибрации, поэтому их нежелательно устанавливать в качестве опор в тех местах, где часто проезжает грузовой транспорт. Изделия отличаются большим весом, поэтому для их установки требуется наличие специальной техники. Если же использовать столбики небольшого сечения, то долго они не прослужат и забор или ворота попросту завалятся.

Железобетонные столбы

Каменные или кирпичные опоры

Достаточно прочны и долговечны, презентабельно смотрятся. Могут успешно применяться для монтажа ворот. Чтобы усилить кирпичную или каменную кладку, внутрь будущей опоры вставляется металлическая труба. Кладка ведется вокруг этой трубы, соединяясь с ней посредством анкеров или закладных элементов. Пустоты между кирпичами (камнями) и трубой заполняются бетонным раствором.

Как выбрать столбы

Разновидности столбов представлены в табличке.

Предназначаются для сетчатых и деревянных ворот. Для более мощных и тяжелых конструкций они не подходят.

Перед проведением работ территория обязательно прибирается. Затем производится ее разметка. При монтаже временной конструкции опоры обрабатываются рубероидом. Если хочется установить постоянную конструкцию, изоляция должна быть более надежной.

Опоры из дерева прослужат намного дольше, если своевременно забетонировать анкер. Перед этим нужно произвести обработку средствами от атаки насекомых, температурных перепадов. Также следует максимально защитить выбранную конструкцию от воздействия влаги и гниения.

Столбы для ворот из металлических труб предназначаются для всех разновидностей и способов крепления. Для изготовления стальной опоры используется труба, выполненная из высококачественного металла. Сечение – различное. Конструкция приобретет необходимую прочность только после сварки между собой верхних и нижних перекладин. Также изделие должно быть тщательно забетонировано. Обязательно проводится антикоррозийная обработка. Для этого используется грунтовка. Фиксируются столбы при помощи бетона. Для того чтобы еще лучше закрепить конструкцию, применяются вертикальные опоры. Сварка используется для соединения.

Конструкция должна быть обеспечена дополнительным укреплением. Применяется перекладина, расположенная сверху. Она крепится в верхней части опор.

Конструкция выполняет не только свою основную, но и декоративную функцию. Если внутри имеется труба, изготовленная из первоклассного металла, то опоре будет обеспечена дополнительная прочность.

Установка фундамента для опоры зависит от ее массивности. Обязательно проводится бетонирование. На вершину столбов обязательно устанавливается специальная «шапочка», которая защищает опору от неблагоприятных воздействий внешних факторов.

Используются для высокой, внушительной конструкции. Способ монтажа аналогичен установке конструкций, изготовленных из металла. Единственное отличие заключается в необходимости более глубокого бетонирования. Его можно заменить установкой фундамента-ленты.

Установив такую опору, можно навешивать любые ворота – как распашные, которые изготавливаются из дерева, так и тяжелые кованые.

Отсутствие внутреннего армирования

Пример установки швеллера

Больше проблем возникнет, если в столбике нет внутреннего армирования. Но и из этой ситуации можно найти выход. В этом случае тоже надо будет установить швеллер. Для этого потребуется кусок большей длины, который глубоко закапывается и бетонируется. Для того чтобы получить гарантированный результат и надёжно закрепить ворота, понадобится подземная перемычка. Что это значит? На самом деле всё очень просто. Нужно поперёк проёма въездной группы прокопать канаву, в которую горизонтально уложить ещё один П-образный металлопрокат в дополнение к двум вертикальным.

Важно! Третий швеллер укладывается так, чтобы нижние края вертикальных соединялись с ним. Далее всё это сооружение нужно одновременно залить бетоном

Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку

Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку.

Второй способ установки закладных для ворот

Стальной прут, пластина или арматура – закладные элементы, забиваемые сквозь отверстие в кирпиче, которое можно сделать сверлом, болгаркой или перфоратором. Однако существует несколько различных технологий. При сверлении нельзя направлять сверло или болгарку в горизонтальном положении так, чтобы получаемое отверстие было расположено перпендикулярно центральной оси в кирпичном столбе.

Сверление нужно делать таким образом, чтобы оно входило в кладку под углом 45 градусов сверху вниз. При этом сверлят не в край или середину кирпича, а только поставив сверло, перфоратор или болгарку в шов между кирпичами. В этом случае меньше возможности, что кирпич расколется или от него отломается кусок, а придать камню первоначальный вид очень трудно, особенно самостоятельно. К тому же штырь или пластина, выходящий из шва, смотрится аккуратнее.

Затем их сваривают с забитыми закладными, на которые уже навешиваются и крепятся створки ворот. Такой способ приварки к кирпичным опорам подходит для любых металлических конструкций: козырька, ворот, калитки. Сделать такое крепление для закладных, чтобы оно было прочно и надежно несложно, если соблюдать все правила и придерживаться технологии при установке ворот на закладные в кирпичных столбах.

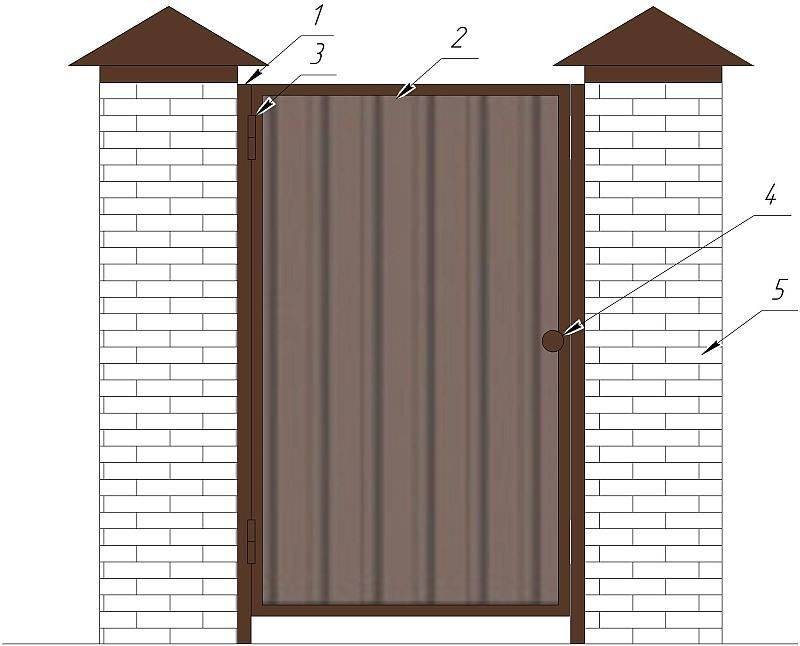

Калитка – обязательный элемент любого ограждения. Через нее можно попасть на территорию или занести необходимые вещи. Она крепится к опорам, которые способны стать важным элементом дизайна ограждения в целом. Для отделки опор могут использоваться различные материалы. Особой популярностью при этом пользуются опоры, декорированные кирпичом. Такие опоры не только прекрасно выполняют возложенную функцию, но и делают установленное ограждение более презентабельным. Главное, все сделать очень аккуратно.

Типы ворот

Различают несколько способов открытия створок. Для частных домов в большинстве случаев выбирают распашные и откатные конструкции.

Каждый из механизмов открытия по своему удобен в эксплуатации, надежен, долговечен. Поэтому выбор зачастую зависит от того, какой вид имеет рельеф местности, насколько большой дом и прилегающий участок.

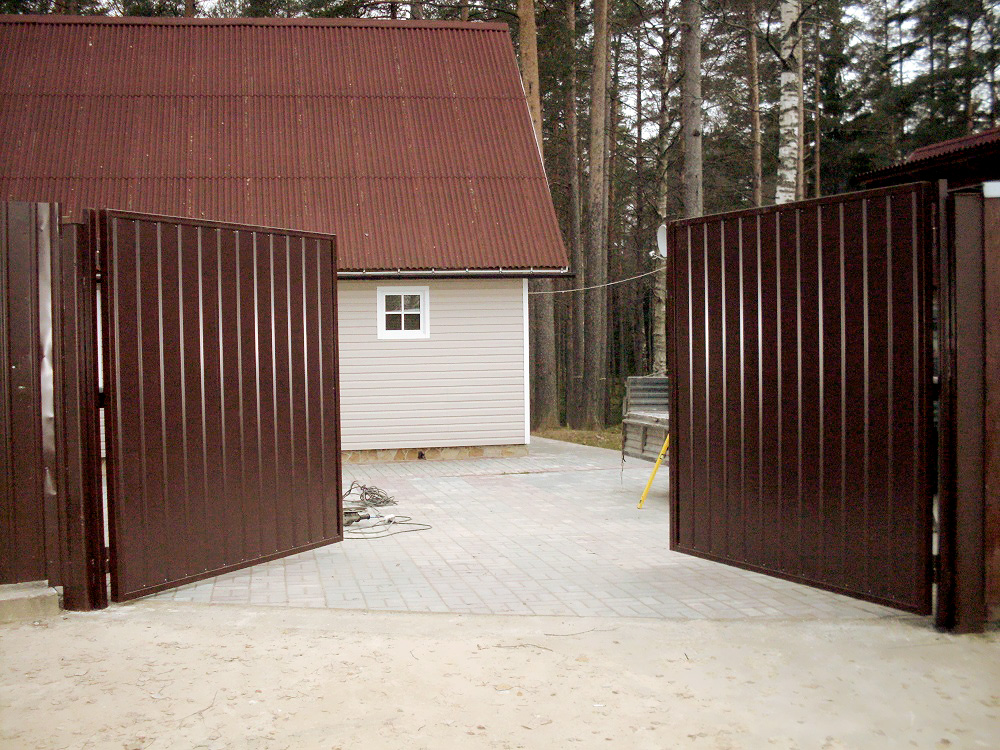

Распашные (навесные)

Навесной механизм широко используется при классическом способе установки ворот. Основа конструкции достаточно простая. Это две вертикальные опоры, оснащенные петлями, на которые фиксируют створки. Ворота изготавливают из металлических профилей или труб, соединенных с помощью сварки в виде рам. Они, в свою очередь, обшиваются деревом, профнастилом либо другими материалами. Лучше всего использовать более легкие обшивочные материалы, чтобы снизить нагрузку на опоры и крепежи. Для исправной работы ворот понадобится много свободного пространства, поэтому месторасположение требуется продумать заранее.

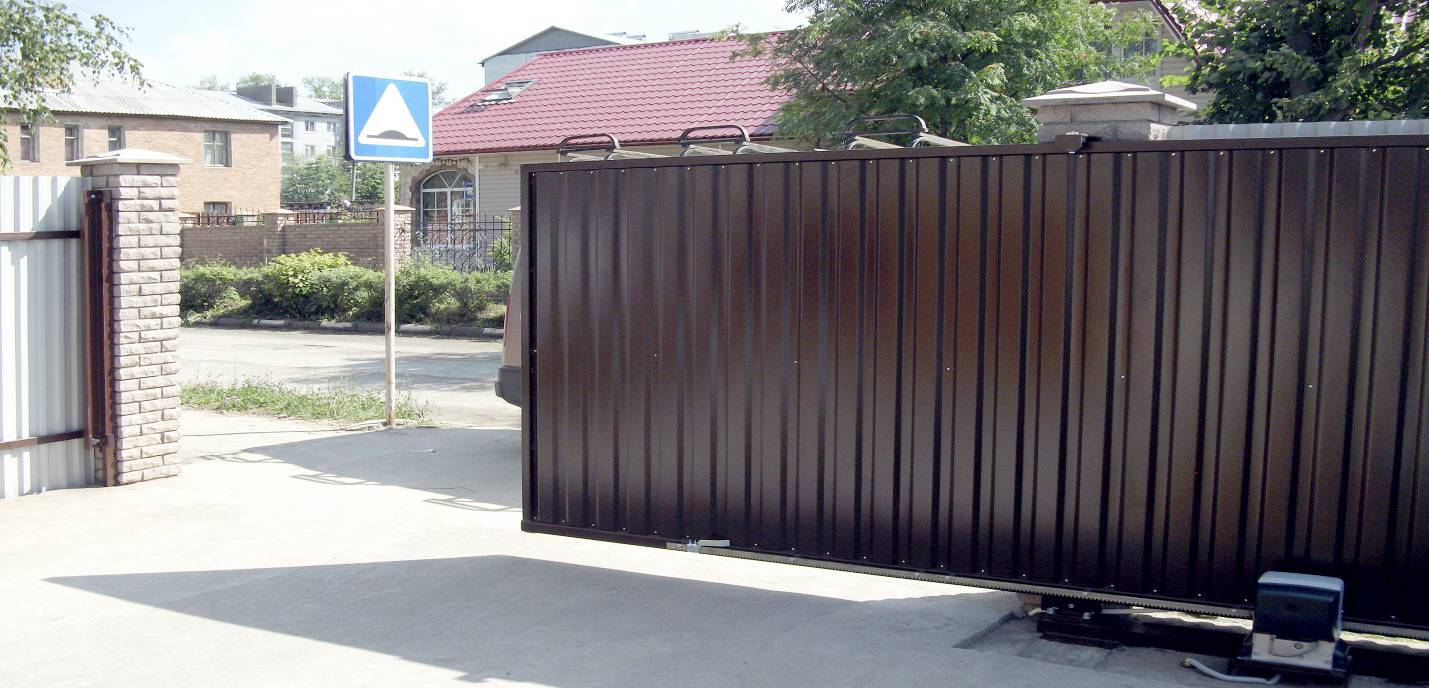

Откатные

Довольно распространенные механизмы, работающие за счет передвижения створок на роликах по встроенным вдоль забора рельсам. Крепление откатных ворот к кирпичным столбам лучше предоставить специалистам, хотя при должной подготовке можно справиться своими силами. Конструкция сложная, но при этом функциональная. Единственное, что следует учитывать сразу, рельсы размещаются вдоль забора на всю длину створок и требуют периодической очистки от попадающего мусора. Полотно представляет собой металлический каркас, обшитый выбранным материалом. Чаще всего используется профильный лист.

Устройство кирпичного столба и особенности материала

Кирпичные столбы для забора крепятся на металлической арматуре или трубах

Кирпичные столбы для ворот выступают в роли дизайнерского элемента. Силовую нагрузку несет металлическая сердцевина, которая является основой сооружения. В ее роли может выступать профильный трубоквадрат, водопроводная круглая или буровая труба, а также железобетонная конструкция.

Закрепить кирпичный столб нужно посредством углубления арматуры в землю. Без выполнения этого правила конструкция упадет.

Ворота из кирпича должны быть надежными. Немаловажную роль играет привлекательность внешнего вида. На современном рынке представлена широкая линейка материала.

Выпускаются следующие виды:

• силикатный;
• керамический;
• клинкерный;
• гиперпрессованный.

Основу первого вида составляет кварцевый песок. Во втором применяется глина. Это универсальные варианты, обладающие высоким уровнем влагостойкости.

Клинкерный тип обладает самым высоким коэффициентом прочности. Изготавливается на основе тугоплавкой глины, которая подвергается высокотемпературному обжигу. Прекрасные технические показатели дополняются разнообразием оттенков. Материал способен прослужить примерно 100 лет.

Гиперпрессованный облегченный вариант производится при обработке высоким давлением, в результате чего частицы соединяются на молекулярном уровне. Материал отличается прочностью.

Материалы для секций

Рассмотрим каждый тип детальнее.

Профнастил

Отлично сочетается со столбами из кирпича. Большой выбор цветов. Легок по весу. Устойчив к коррозии. Листы не выгорают на солнце. Цена доступна. Популярен среди дачников и владельцев частных домов. Сделать такую ограду можно своими руками.

Единственный недостаток такого забора ‒ обязательное наличие металлической рамки, на которую будут крепиться листы. Допускается монтаж профнастила на бескаркасную основу, но в этом случае прочность конструкции будет гораздо меньше.

Ковка

Изгородь отличается длительным сроком службы, эстетичностью. Не нуждается в уходе. В руках мастера из кованого забора может получиться настоящая картина, орнамент. Любой элемент ограды выполняется на заказ. Стоимость за 1 кв. м колеблется от 2500 рублей и выше. При необходимости разрабатывается чертеж. Но устанавливать такой забор лучше со специалистами.

Дерево

Натуральное сырье, которое рекомендуют применять в качестве секционного материала для изгороди, но не более. Древесина подвержена гниению, поэтому не должна контактировать с грунтом, иначе срок службы изделия будет ограничен.

При условии качественной обработки антисептиками и другими защитными составами время эксплуатации получится продлить до 50 лет.

Для заполнения проемов деревянного забора с кирпичными столбами используют:

• евроштакетник;
• плетеную лозу;
• доски;
• щитовой каркас.

Кроме того, раз в несколько лет ограду нужно подвергать повторной обработке и покраске.

Металлопрофиль

За основу берутся профильные трубы, из которых можно возвести столбики для забора, а секции заполнить профлистом, шифером. Другой вариант ‒ сделать сварную конструкцию из прутьев, труб, установить ее между кирпичными, каменными столбиками. Отлично дополнит композицию художественная ковка, созданная в выбранном стиле.

Еврозабор

Готовый секционный материал. Разновидность ЖБК. Пролеты изготавливаются из бетона с добавлением разных красителей. Могут подходить под любые дизайнерские идеи. Цена доступна. Конструкция нуждается в обустройстве фундамента.

Опоры с фундаментом

Не всегда обычная установка опор обеспечивает высокую надежность и устойчивость конструкции

Особенно важно позаботиться об их усилении при интенсивном движении на участке. Регулярная вибрация способствует расшатыванию опор, что может привести к деформации ворот. Для предотвращения такой ситуации столбы устанавливают на фундамент, который соединяет их с забором

Для таких целей по заранее сделанной разметке необходимо выкопать траншею глубиной до 50 см и шириной 30 см

Для предотвращения такой ситуации столбы устанавливают на фундамент, который соединяет их с забором. Для таких целей по заранее сделанной разметке необходимо выкопать траншею глубиной до 50 см и шириной 30 см.

Опоры помещаются в ямы глубиной 1,5 м. После установки и фиксации столбов их необходимо связать между собой стальным уголком. Затем траншею заливают бетоном. На уровне дороги стоит снова сделать связку и залить оставшиеся сантиметры бетонным раствором.

Что собой представляют?

Заборы из кирпича могут выглядеть очень красиво. Но гладкий, внешне изящный столб плох тем, что к нему ничего нельзя прикрепить, а потому установка ворот непосредственно в кирпичный массив невозможна. Они попросту не удержатся и упадут. Именно поэтому в кирпичных столбах предусматриваются закладные, чтобы с их помощью можно было установить ворота.

Разновидностей подобных элементов немало. Но каждая из них решает строго определенную задачу. Надо сразу учесть, из какого материала планируется возводить секции самого забора. Если для него используется сплошная кирпичная кладка, то закладные элементы призваны только связать секции со столбами.

В этом случае нагрузка на конструкцию относительно невелика, поэтому выполнить поставленную задачу смогут даже петли, скрученные из проволоки диаметром 0.8 см. Их прокладывают через каждые 3 ряда (в четвертых по счету линиях кладки). Делается это с той стороны столба, куда предстоит прикреплять кирпичные секции. Подобное решение многократно оправдало себя в самых разных условиях. Но оно неприемлемо, если участки забора делаются из профильного металла, бруса и других материалов.

В этих случаях закладные должны выдержать повышенную нагрузку, ведь столбы уже не возьмут ее на себя. Потому приходится использовать пластины из стали. Эти конструкции приваривают на определенной высоте (в зависимости от проекта), но могут применяться и разборные соединения. Кирпич придется распиливать в определенном месте, чтобы туда проходила закладная.

Позднее на закладные путем сварки прикрепляют лаги. И вот эти лаги как раз позволяют смонтировать различные конструктивные элементы забора. Но даже когда закладные и лаги сделаны, закреплять секции немедленно не следует. Необходимо выждать время, чтобы столбы набрали определенную прочность и только потом приступать к окончательной сборке. Обычно приходится ждать 18-25 дней.

Типы бетонирования и заливки столбов

Существует несколько типов бетонирования столбов, которые применяются на различных грунтах и для разных типов ворот и заборов:

Сухое

Подходит для монтажа легковесных ворот. Не применяется на легких, влажных и пучинистых грунтах. Особенностью является простота и скорость выполнения работы. За один день можно установить несколько опор, даже работая в одиночку. Порядок изготовления будет следующий:

1. Посредством бура в почве проделывается отверстие заданной глубины.
2. Опора обматывается или промазывается гидроизоляцией и вставляется в яму.
3. После установки столба по уровню, яма засыпается смесью песка, щебня и цемента, после чего проливается водой и трамбуется.

Частичное

Применяется на плотном грунте, если грунтовые воды залегают далеко от поверхности почвы. Не используется для монтажа тяжелых конструкций. Порядок изготовления:

1. Выкапывается или пробуривается яма.
2. На дно ямы устанавливается опора. Как вариант, она может дополнительно вбиваться в дно для лучшей устойчивости.
3. Опора крепится распорками.
4. Яма частично заливается бетоном, который армируется проволокой.
5. После застывания бетона яма заполняется до верха песком и щебнем.

Есть и другой вариант изготовления:

1. После установки опоры в яму, нижняя часть ямы засыпается смесью щебня и песка, трамбуется.
2. Выполняется заливка бетона до самого верха.

Точечное или полное

Такое бетонирование столбов для ворот является наиболее надежным. Используется на любых грунтах, при установке очень тяжелых конструкций. Отличается долговечностью и устойчивостью к внешним воздействиям. Для данного типа бетонирования потребуется приложить много усилий. Выполняется в такой последовательности:

1. Бурится или выкапывается яма требуемой глубины, ниже уровня зимнего промерзания грунта.
2. На дно засыпается подушка из песка толщиной 20-30 см.
3. Опора промазывается жидкой гидроизоляцией, либо по сторонам ямы формируется стакан из рубероида.
4. Опора вставляется в яму, выставляется строго вертикально и заливается до верха бетонным раствором. Раствор, по мере заливки, армируется металлической проволокой.
5. После того, как раствор полностью застынет, опора готова к эксплуатации.

Как залить столбы полным способом

Ленточное

Если не планируется установка очень тяжелых створок, часто опоры крепят на ленточном фундаменте:

1. Прокапывается траншея глубиной около 50 см.
2. В отмеченных местах в дно траншеи вбиваются или устанавливаются столбы, фиксируются распорками.
3. Траншея заполняется бетонным раствором.
4. После застывания бетона на опоры навешиваются створки ворот.

Такой способ бетонирования не используется при наличии пучинистого или подвижного грунта.

Ленточный фундамент — делаем опалубку

Готовый ленточный фундамент

Основные этапы монтажа

Окончательное закрепление деталей

Чтобы правильно осуществить все работы, нужно сначала тщательно просчитать размеры, массу створок, чтобы трубы выдержали ворота. После всех расчетов, выполняется установка опорных столбов. Этот этап является одним из важнейших. От него зависит, насколько надежными будут ворота. Для опор применяют швеллеры или двутавровые балки. На них и будут привариваться ворота.

В какой последовательности нужно выполнять сварочные работы? Если петли выбраны прямые, то лучше сначала приварить ту часть, которая будет закреплена на самих воротах, пока они уложены еще на земле. Затем ставят полотна с зазорами возле столбов, прихватывают низ петель к столбам. Затем одевают их на приваренные нижние части петель и на весу пытаются открыть створку.

Если створки открываются хорошо, делают еще пару прихваток на петлях. После этого ворота закрывают и подставляют что-то под них, чтобы в процессе приваривания петель створки не провисли. Шов сварки кладется снизу вверх. Дают петлям остыть, после чего открывают створки, снова кладут под них подставки и приваривают петли с внешней стороны опять снизу вверх. После приваривания петель швы зачищают с помощью болгарки.

https://youtube.com/watch?v=bnywCJHW_gs

Монтаж фундамента под ворота

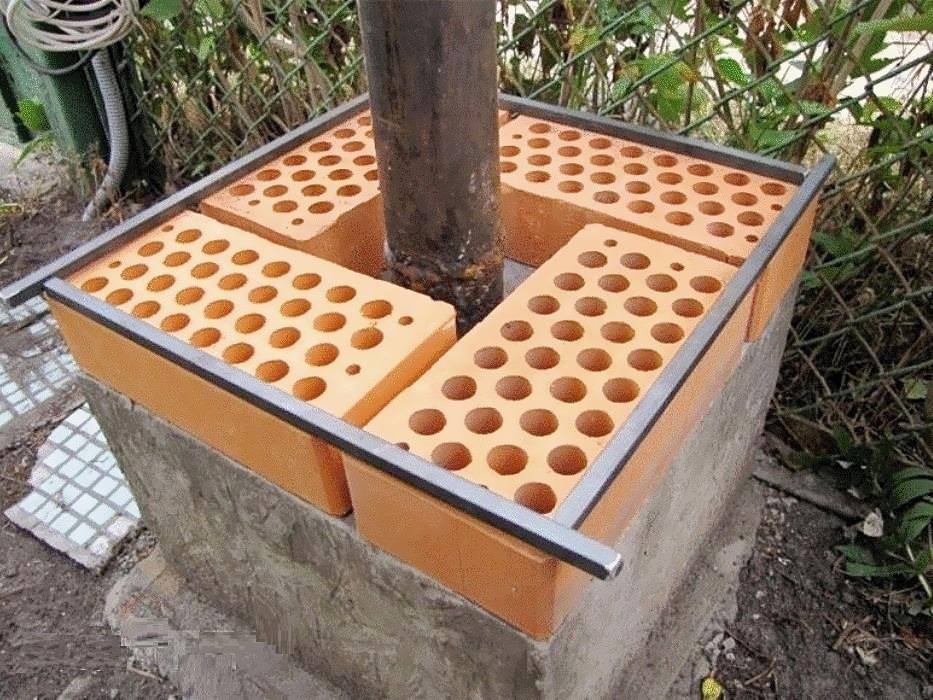

Кирпичная кладка на металлической трубе

Самым распространенным типом является ленточно-столбчатый фундамент. Для его приготовления после разметки земли по периметру вырывается траншея глубиной 30 см и шириной 40 см. На местах столбов делаются углубления 90 см. Общий показатель глубины ямы для опоры составляет 120 см. Это послужит защитой фундамента от промерзания почвы и исключит разрушение и смещение столба.

Откопка траншей может быть проведена вручную или посредством технических средств. Опытными специалистами рекомендуется первый вариант. Такая работа будет проведена с большей точностью, но времени понадобится в 2 раза больше.

Армирование траншеи производится стержнями из металла с показателем диаметра 14—18 мм. Они способствуют усилению кирпичных столбов и компенсации просадки почвы. На месте столбов устанавливаются профили из металла или трубы.
