Конструкция секционных гаражных ворот: как правильно выбрать и установить

Возможности автоматизации

Первоначально гаражные секционные ворота изготавливались исключительно механическими, поэтому поднимать и опускать их требовалось вручную. Сегодня же наибольшей популярностью пользуются автоматизированные конструкции, которые получили мощный электропривод и простейший блок управления.

Автоматизировать подъём ворот можно следующими способами:

• привод закрепляется на потолке и соединен с подъемным механизмом цепями и тросами;
• осевой привод расположен сбоку от центральной верхней оси, что позволяет поднимать мощные и тяжёлые полотна.

В первом случае затраты на такую автоматизацию будут не слишком высоки, однако этот вариант подойдёт лишь для полотен, габариты которых не превышают 2,5−3 метра. В гаражах с большим проемом устанавливают мощные осевые приводы, обеспечивающие плавность подъема и опускания двери. При этом имеется возможность использования тяжелых металлических дополнительно утепленных секций, вес которых превышает 200 кг и более.

Используемый блок управления может получать сигналы как от стационарного пульта, расположенного на стене внутри гаража, так и от дистанционного брелока с радиопередатчиком и приемником. В редких случаях используют продвинутые системы со встроенным микропроцессором, который принимает сигнал по вайфаю от специального приложения, что позволяет управлять открытием и закрытием створок с компьютера или смартфона. Наибольшее распространение получили автоматизированные модули с брелоком, которые одновременно функциональны, просты в использовании и имеют доступную стоимость.

При выборе секционных гаражных ворот необходимо учитывать способ запирания. Чаще всего применяется встроенный замок ригельного типа, установленный сбоку или по центру полотна. Это универсальная и простая в эксплуатации конструкция, которая гарантирует автомобилю максимальную степень безопасности. В редких случаях используют пружинные засовы, закрывающие двери изнутри помещения. Такие ворота выполняются исключительно механическими и могут использоваться лишь с гаражами, которые имеют соединение с жилыми комнатами в доме.

На что еще обратить внимание

После того, как вы определитесь с наиболее удобной конструкцией, убедитесь, что изделие соответствует следующим рекомендациям.

Имеет защитное покрытие, противостоящее образованию коррозию и ржавчины

Это позволит существенно продлить срок эксплуатации; Если полотно имеет утеплитель, обратите внимание на его материал. Предпочтительнее выбирать полиуретан, который не деформируется даже спустя несколько лет эксплуатации и не теряет своих свойств; Полотна любого вида должны иметь внутренние металлические ребра жесткости

Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем; Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров; Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство

В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;

Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем; Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров; Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство. В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;

Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию

В противном случае система просто не сможет функционировать; Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это

Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя; И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет

Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию. В противном случае система просто не сможет функционировать; Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это

Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя; И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет. Статья написана для сайта remstroiblog.ru

Статья написана для сайта remstroiblog.ru.

Некоторые особенности эксплуатации

Решаясь приобрести ворота от этой немецкой марки, вы наверняка не прогадаете, ведь они имеют массу преимуществ.

Выбирать приводы для ворот лучше всего из двух проверенных и востребованных разновидностей, к которым относятся:

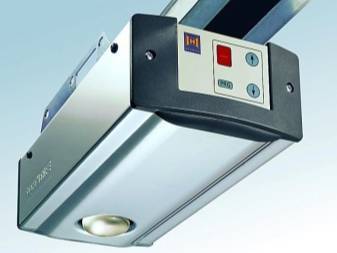

• привод ProMatic;
• привод SupraMatic.

Данные системы являются бесшумными, они не требуют особых навыков в настройке. Они без труда обеспечат владельцу комфортную и безопасную эксплуатацию изделия.

Гаражные ворота Hormann имеют специальную защиту от застоев воды, благодаря которой сами изделия будут долгие годы защищены от попадания на них влаги. Очень важным моментом является наличие дополнительной защиты на гаражных воротах. Теперь вы наверняка можете быть уверены, что злоумышленники не попадут в ваши частные владения через гараж.

Из года в год немецкие гаражные ворота получают множество отличных отзывов не только от довольных клиентов, но и от самых настоящих специалистов.

К достоинствам чаще всего относят следующие моменты:

• Индивидуальный подход к каждому клиенту и подбор соответствующего всем заявленным параметрам размера готового изделия.
• Наличие пульта дистанционного управления, который в один клик открывает ворота.
• Отличное качество покрытий изделия, которые не портятся даже спустя многие годы. Ворота не покрываются ржавчиной и выглядят как новенькие.
• Звуко и шумоизоляция также не могут не радовать клиентов.

К недостаткам многие покупатели относят довольно высокие цены на гаражные изделия и некоторые траты на их монтаж. Но, в целом, можно смело сказать, что ворота от марки Hormann наверняка заслуживают к себе особого внимания.

Подробности установки секционных ворот для гаража Hormann смотрите в следующем видео.

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

• Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
• Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
• Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
• Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
• Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
• Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

ЧЕМ ОТЛИЧАЮТСЯ РАЗНЫЕ ТИПЫ РОЛИКОВ

Замеры и размеры

Подъемно-поворотные ворота

Это самый простой тип конструкции. Полотно ворот приводится в действие за счет рычага и шарнирного механизма, поворачивается под углом вовнутрь гаража и по направляющим сдвигается под потолок, совершая в итоге поворот на 90 градусов. Полотно цельное, не поделено на секции, а рама изготавливается из труб квадратного сечения

При выборе обращайте внимание не только на толщину металла, но и на конструкцию усилений, от этого напрямую зависит прочность полотна в целом, его взломостойкость и устойчивость к механическим повреждениям. Не стоит выбирать ворота, основываясь только на толщину металла, металл – это только часть конструкции. Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены

В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать

Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены. В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать.

Подъемный механизм может быть устроен одним из следующих способов:

• с пружинами – более простой, надежный, а потому и более распространенный тип конструкции. Рычаг приводит в действие пружины и шарниры, ворота открываются и закрываются, исключается случайная блокировка механизма. Это долговечные конструкции, если, конечно, направляющие были смонтированы правильно, а пружины – корректно отрегулированы;
• с противовесом (может быть несколько) – конструкция удобнее в эксплуатации, если полотно тяжелое. Противовесы крепятся к раме через трос.

Это все касается механического управления воротами. Также ворота можно оснастить автоматикой, чтобы можно было управлять ими, просто нажав на кнопку. Это удорожает конструкцию, но и делает эксплуатацию более комфортной.

Плюсы подъемно-поворотных ворот:

• наилучшие взломостойкие качества среди всех подъемных ворот, так как имеем дело с надежным монолитным полотном, которое сложнее всего повредить. Более того, система блокируется изнутри, потому попасть в гараж можно, если только сделать отверстие в самих воротах, а это сложно и шумно;
• компактность при открывании, потому установить конструкцию можно практически в любом гараже;
• возможность дополнительной теплоизоляции и декора по своему усмотрению;
• относительно простой и быстрый монтаж;
• простота в эксплуатации, возможность установить автоматику.

Из минусов отметим:

плохая ремонтопригодность

При серьезном повреждении части полотна придется полностью его менять – обойтись заменой лишь одной из секций не получится; между полотном ворот и проемом обязательно остаются щели, которые желательно скрыть уплотнителем, если гараж отапливается и/или утеплен; данные ворота, как и другие подъемные механизмы, могут быть установлены только в прямоугольные проемы, причем очень важно, чтобы в гараже не было перекосов – требования к геометрии самой постройки достаточно жесткие; механизм крадет примерно 20 см высоты гаража, это стоит учесть при проектировании;

автомобиль необходимо оставлять за 1,5-2 м от ворот перед открыванием.

Что нужно знать о секционных воротах

Проем имеет значение: замер и подготовка проема

Как установить своими руками?

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

1. Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
2. Цельное полотно станет надежной защитой от злоумышленников.
3. Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
4. Допускаются наружная отделка, украшение.
5. Изделие получится оснастить автоматикой.
6. Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.

Среди недостатков:

1. В открытом виде уменьшается высота проема.
2. Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
3. Не подлежит частичному ремонту. При повреждении придется менять все полотно.
4. Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.

Особенности

Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.

Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.

Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.

Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

• секционные;
• рулонные (роллетные);
• подъемно-поворотные;
• механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.
