Типичные ошибки
При креплении ворот к опорам из кирпича обычно допускаются ошибки. Закладные привариваются к металлическому столбу для укрепления ворот. Но включать эти детали должны только два столба, на остальных они не требуются.
Ворота не будут обладать высокой степенью надежности, так как их не удержат небольшие участки кирпича, из которых торчит стержень из металла. Для установки конструкции необходимо осуществить предварительную раскладку, провести разметку тех столбов, которые служат опорой.
Монтаж осуществляется электрической сваркой. Она предотвращает появление металлического наплыва.
Устройство закладных при кладке кирпичных столбов
Закладные надежно фиксируют опоры, поэтому стоит ответственно подойти к их установке. Упрощенный вариант работы выглядит следующим образом:
- Труба, диаметр которой превышает 108 мм, бетонируется на глубину около двух метров.
- Основания оснащаются закладными. Они должны быть такой длины, чтобы при укладке кирпич не смог их закрыть.
- Выполняется облицовка кирпичом.
Существует еще один способ фиксации. Правильные столбы предусматривают наличие выступающих закладных, к которым будет производиться крепление створок. В случае отсутствия закладных, необходимо выполнить их установку. Наличие армированной основы упрощает процесс, потому что швеллер приваривают непосредственно к ней. Закладная деталь может быть выполнена из уголка и куска арматуры длиной в половину ширины столба.
Укладка кирпичной опоры забора
Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.
Схема с вариантами кладки столбов
В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.
Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.
Чертеж для монтажа опоры без закладных деталей
Инструменты и материалы:
- грунтовочный состав;
- цементный раствор;
- болгарка;
- краска;
- уровень, отвес;
- электродрель, шуруповерт;
- защелка, замок;
- саморезы, болты;
- садовый бур, штыковая лопата.
На фото ниже изображено строительство забора в деревне.
Установка столба для ворот забора
Заливка фундамента
Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:
- Вначале нужно вырыть две ямы глубиной не меньше 1 м.
- После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
- Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
- Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
- Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
- Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).
Эскиз для установки калитки без закладных элементов своими руками
Возведение кирпичной опоры
Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:
- Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
- В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
- Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.
Последовательность строительства заборных столбов
- Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
- После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
- Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.
- Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.
Кладка кирпича
Начинать кладку кирпича можно только после того, как бетон полностью застыл и стал прочен.
- Вначале готовят раствор на основе песка, цемента и воды. Его можно замешивать в бетономешалке или вручную, используя лопату и корыто.
- Далее выкладывается первый ряд в полтора кирпича. Нижние 4 ряда лучше выкладывать полнотелым кирпичом, для которых используется раствор жидкой консистенции. При кладке пустотелых кирпичей он должен быть более густым.
- После укладки первого ряда нужно, используя уровень проверить, насколько вертикально и горизонтально он уложен. При необходимости кладку выравнивают. Второй и последующие ряды выкладывают, используя стальные прутья в виде квадрата, чтобы между рядами швы были ровными.
- Прутья выкладывают по внешнему краю кладки вокруг трубы. Далее кладется раствор так, чтобы он не превышал высоту прутьев. После укладки каждого кирпичного ряда при помощи уровня проверяют правильность опоры. Если где-то есть нарушение, то его можно подправить, убирая или добавляя раствор.
- После того, как выполнена кирпичная кладка, середина внутри опоры засыпается галькой или мелким щебнем, и заливается цементным раствором жидкой консистенции. Так как он должен проникнуть на большую глубину, то используют кельму, которой протыкают раствор, чтобы выпустить воздух и дать ему проникнуть поглубже. Этот процесс необходим, чтобы внутренняя часть была прочной и устойчивой для надежного крепления ворот. Его необходимо проводить после того, как укладывается каждый ряд кирпичей.
- После этого устанавливаются закладные, на которые будут крепиться ворота. Нижние закладные устанавливаются на расстоянии 30 см от фундаментного основания, таким образом, чтобы пластина доходила до швеллера или трубы и на несколько сантиметров выходила за кладку. Болгаркой в кирпиче пропиливается отверстие, внутрь вставляется пластина так, чтобы она касалась швеллера или трубы, после чего производят сварку. Для установки ворот необходимо 6 закладных с каждой стороны по 3 штуки.
Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция
Привариваем ворота к кирпичным столбам правильно

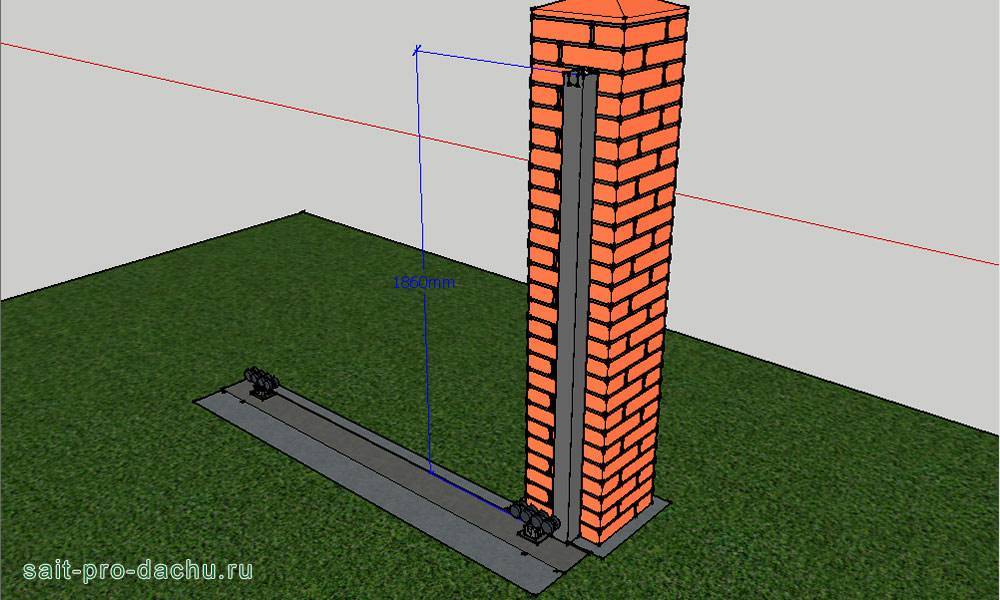

Схема установки закладных элементов
Столбы, куда навешиваются полотна, должны иметь внутри толстую трубу, которую устанавливают и выбирают по размерам. Кладка кирпичей представляет собой лишь оформление. Она не является несущей или крепежной.
Технологическая операция присоединения ворот к подобным столбам состоит в том, что к арматуре или трубе, помещаемой внутри кладки, приваривают прут или отрезок той же арматуры. Называют эти части закладными. В бетонные или каменные столбы закладные можно легко вкрутить или вбить. И это проще, чем приваривать. Во внутреннюю часть кладки тоже можно ввести закладные, но нужно делать это технологически правильно, хотя такая операция весьма сложна. Именно по этой причине на данном вопросе нужно остановиться наиболее подробно.
Большинство каменщиков считают, что лучше сварку прятать внутри кладки или стены, если они выполнены из кирпичей. К арматурному пруту, который вкладывается внутрь столба, приваривают железный прут так, чтобы он торчал впоследствии из столба, как штырь. Каменщики эту операцию называют: вывести «закладные элементы». Не играет роли, как называется эта технология, но неопытному человеку лучше такой способ не применять совсем. Ничего хорошего из этого не выйдет. Штыри всегда потом торчат из стены совсем не там, где должны будут присоединяться ворота. Хотя, если имеется опыт кладки кирпичных столбов и хорошо представляется весь процесс, попробовать можно.
Пруты или арматуру для приваривания навесов лучше не закладывать внутрь кладки, а забивать или вкручивать через отверстие, которое пробито или просверлено специальным сверлом. Но тут тоже есть технологические нюансы. Недопустимо просверливать столб или стенку горизонтально. Закладные элементы, которые забивают в кладку горизонтально, недолго и ненадежно держат ворота.
Отверстия в кирпиче рекомендуется делать наклоном в 45 или стремиться к такому углу, насколько получится. Просверливание отверстий для закладных начинать нужно, когда кладка уложена и высохла, причем, упирать необходимо сверло не в кирпич, а в шов из раствора. При этом снижается риск расколоть кирпич. Ведь такой скол потом невозможно будет красиво восстановить. Да и штырь, который торчит между кирпичами, куда красивее выглядит. Это лучший вариант приваривания к кирпичному столбу железных ворот. Подробное объяснение о сварке петель на ворота и столбы можно получить из видеоматериала.
Закладные для ворот в кирпичном столбе
Возведение кирпичных столбов для дальнейшего крепления ворот.
Многие в данном процессе совершают достаточно очевидные ошибки. Первая из них уже была названа, и касается она того, что в столб не вставляется стержень, а если и вставляется, то только внутри, что становится совершенно бесполезным. Для того чтобы закрепить столбы калитки хоть как-то, потребуются толстые металлические швеллеры или трубы. Для этого нужно будет использовать закладные, которые сначала вбиваются в кирпичные столбы у земли и в верхней части столба. После этого к ним приваривается сам швеллер. Если вы сомневаетесь в том, что сможете сделать работу данным способом своими руками аккуратно, то лучше сначала в швеллере проделать отверстия, в которые зайдут закладные. Он просто наденется на закладные, а позже с помощью небольшого количества сварки можно будет аккуратно закрепить их. После чего происходит затирка слишком толстых швов. Не стоит забывать при высверливании отверстий в швеллерах о том, что они должны быть врыты в землю, а не стоять на ней. Это нужно сделать для того, чтобы швеллеры не отваливались от столбов. Вкапывать их в землю тоже необходимо как можно глубже.
Если столбы очень высокие, то только вертикальных швеллеров около каждого столба калитки будет недостаточно. Их следует закрепить еще и внизу с помощью третьего швеллера, длина которого должна быть равна расстоянию между столбами калитки. Он врывается в землю, там обоими концами его приваривают к основаниям первых швеллеров, и все это еще и бетонируется. После этого можно будет засыпать вырытую траншею грунтом и оформлять проезд должным образом. В случае, когда даже такие меры не обеспечивают надежности крепления калитки, придется приварить уже четвертый швеллер (в виде перекладины) над проездом — уже к верхним концам калитки. Для того чтобы он закрепился наверху как можно надежнее, стоит сначала приварить к концам вертикально стоящих швеллеров «ушки», в которые поместятся концы швеллера-перекладины.
Схема установки кирпичного столба.
Другой распространенной ошибкой при креплении ворот к кирпичным столбам является то, что на этапе закрепления металлического стрежня строители приваривают к нему закладные. После чего они намереваются осуществить на них монтаж калитки. Однако данные мероприятия оказываются лишь пустой тратой сил и времени. Дело в том, что ворота не смогут укрепиться на нескольких небольших участках, торчащих из кирпичной кладки. Поэтому эти закладные, повисев немного на столбе, в скором времени спиливаются с помощью болгарки и становятся причиной ржавых подтеков на белом кирпиче. Итак, для того чтобы ворота можно было повесить на кирпичный забор, необходимо заранее осуществить раскладку всех кирпичных столбов и выделить те, которые и будут служить опорой для калитки. Сам монтаж ворот осуществляется с помощью электрической или газовой сварки. Первый вариант намного предпочтительней, так как он и стоит дешевле, и монтаж осуществляется без наплыва металла на соединение.
Единственное, с чем могут возникнуть проблемы в данном случае, так это в том, что найти толкового сварщика будет достаточно сложно, а самостоятельно проводить подобные работы по привариванию ворот к кирпичным столбам без особой профессиональной подготовки не рекомендуется. В целом же большинство работ, связанных с возведением любого типа забора, вполне возможно провести самостоятельно и даже в одиночку.
На это, конечно же, потребуется много времени, но результат, скорее всего, будет намного лучше того, что получился бы при осуществлении монтажа наемными работниками. Более того, вам наверняка будет приятно рассказывать (и гостям, и детям, и, возможно, даже внукам) о том, что вы своими собственными руками провели такую объемную и сложную работу.
Фундамент
Фундамент – очень важная часть строения, поэтому его необходимо выбирать в зависимости от того, какой тип забора будет устанавливаться. Чем большим будет вес забора, тем надежнее нужно рассчитывать фундамент, который будет ложиться под кирпичный столб
Важно уделить должное внимание тем элементам фундамента, на которые будет делаться упор при установке распашных ворот
Основным фактором при выборе фундамента является грунт. Например, сегодня часто используется ленточный фундамент, в котором буронабивная свая устанавливается по центру, а во всех сваях заложены металлические трубы. Наиболее эффективным вариантом считается закладка фундамента распашных ворот на глубину до половины столба.
Чаще всего кирпичный столб имеет высоту в 2-3 метра. Тем не менее, данная кирпичная конструкция не имеет каких-либо популярных стандартов, а поэтому каждый конкретный вариант уникален. Все стараются глубину фундамента рассчитывать в определенных пропорциях к столбу. В большинстве случаев сечение столба составляет 1,5 кирпича, однако иногда используют и 2 кирпича. Размеры сечения столба в этих случаях составят 380х380 мм и 510х510 мм, соответственно.
Кирпичная кладка
Нюансы кирпичной кладки
Чтобы кирпичная кладка столбиков была сильнее защищена от механических повреждений, сверху устанавливают металлические или бетонные колпаки ворот, к тому же с этим усовершенствованием кирпичный столб лишь становится привлекательней. Столбы подвергаются значительным нагрузкам, что требует высокой прочности конструкции, удерживающей вес распашных ворот. Можно обеспечить прочность, возводя столб вокруг стальной трубы. В таком случае ворота точно будут надежными.
Кирпичные столбики забора располагаются на разном расстоянии друг от друга – от 2,5 до 9 метров. Расстояние будет зависеть от бюджета строительства, однако эксперты не рекомендуют ставить столбы на большом расстоянии между собой, ведь это не только не эстетично, но и негативно повлияет на технические показатели конструкции. Дабы установка ваших столбов не причинила вам неудобств, необходимо заранее выбрать правильное расстояние между ними.
Особенности технологии установки ворот
Перед началом работ требуется досконально изучить местность, произвести точные расчеты по месту установки, потому что в случае ошибки передвинуть ничего не получится. На основе полученной информации выполняется чертеж, показывающий, как располагаются требуемые для конструкции элементы и крепление ворот. Стандартная ширина проема, принятая европейскими странами, составляет 4 метра. Меньшие размеры могут привести к неудобствам во время эксплуатации.
Глубина опорных ям должна соответствовать длине опор. Еще лучше, если она будет немного больше. Ширина должна быть такой, чтобы опора свободно входила в отверстие. Только качественно забетонированные столбы смогут выдержать все нагрузки. Время застывания раствора составляет приблизительно 10 дней. По истечении этого срока можно будет приступать к выполнению дальнейших задач.
Как выбрать столбы
Разновидности столбов представлены в табличке.
Предназначаются для сетчатых и деревянных ворот. Для более мощных и тяжелых конструкций они не подходят.
Перед проведением работ территория обязательно прибирается. Затем производится ее разметка. При монтаже временной конструкции опоры обрабатываются рубероидом. Если хочется установить постоянную конструкцию, изоляция должна быть более надежной.
Опоры из дерева прослужат намного дольше, если своевременно забетонировать анкер. Перед этим нужно произвести обработку средствами от атаки насекомых, температурных перепадов. Также следует максимально защитить выбранную конструкцию от воздействия влаги и гниения.
Столбы для ворот из металлических труб предназначаются для всех разновидностей и способов крепления. Для изготовления стальной опоры используется труба, выполненная из высококачественного металла. Сечение – различное. Конструкция приобретет необходимую прочность только после сварки между собой верхних и нижних перекладин. Также изделие должно быть тщательно забетонировано. Обязательно проводится антикоррозийная обработка. Для этого используется грунтовка. Фиксируются столбы при помощи бетона. Для того чтобы еще лучше закрепить конструкцию, применяются вертикальные опоры. Сварка используется для соединения.
Конструкция должна быть обеспечена дополнительным укреплением. Применяется перекладина, расположенная сверху. Она крепится в верхней части опор.
Конструкция выполняет не только свою основную, но и декоративную функцию. Если внутри имеется труба, изготовленная из первоклассного металла, то опоре будет обеспечена дополнительная прочность.
Установка фундамента для опоры зависит от ее массивности. Обязательно проводится бетонирование. На вершину столбов обязательно устанавливается специальная «шапочка», которая защищает опору от неблагоприятных воздействий внешних факторов.
Используются для высокой, внушительной конструкции. Способ монтажа аналогичен установке конструкций, изготовленных из металла. Единственное отличие заключается в необходимости более глубокого бетонирования. Его можно заменить установкой фундамента-ленты.
Установив такую опору, можно навешивать любые ворота – как распашные, которые изготавливаются из дерева, так и тяжелые кованые.
Столбы для навесных ворот
Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.
Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:
- На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
- По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.
Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.
Особенности заборов из кирпича
Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.
Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.
Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.
Читайте цикл статей ворота:Ворота: разновидности, установка откатных воротОткатные ворота своими руками
Требуемые инструменты
Чтобы сконструировать столбы, необходимы специализированные сварные трубы. Их габариты – 8х8 см. Толщина стенок трубы — 0,3 см. Мастер или хозяин закапывают каждую трубу ниже той глубины, на которой промерзает почва. Обязательно нужно проследить за чётким вертикальным расположением столбов.
После этого необходим бетонный раствор, которым заливаются столбы. Его прочность составляет минимум пятьдесят процентов. В тёплое время года подобный эффект достигается за неделю, а зимой — до 14 дней. Поэтому ворота лучше устанавливать или менять летом. Тогда на всю работу уйдёт гораздо меньше времени, а ведь современный человек зачастую загружен основной работой. Да и загородные дома служат для приятного времяпровождения, отдыха. Так что тратить лишние дни на ремонтные или строительные процедуры не всегда целесообразно.
Створки выполняют из профильных труб различного сечения. Нужно учитывать пролёт будущих ворот и силу ветров в данной климатической зоне. Подходящие варианты – 6х4 см или 4х2 см. Хозяину придётся учитывать условия его местности. Для создания перемычек пригодятся аналогичные трубы или же трубы сечения не более 2х2 см. Толщина стенок составляет от 0,2 до 0,3 см. БОльшая толщина означает увеличение цены изделий, ведь увеличивается их масса. Однако трёхмиллиметровый металл легче варить, поэтому новички выбирают его.
Ворота изготавливают из той же материи, что и забор. В качестве крепежей используются саморезы по металлу. Однако последний тщательно готовят к строительно-ремонтным работам. Обязательные условия:
- удаление ржавчины (нужна пила-болгарка со специальной щёткой);
- грунтовка составом «Антиржавчина»;
- покраска поверхности и её высыхание.
Также исполнителю понадобятся:
- Сварочный аппарат с трёх- или четырёхмиллиметровыми электродами (конструирование ворот базируется на сварке).
- Линейка.
- Угольник.
- Мел для черчения (так будут делаться эскизы предполагаемых ворот и/или калитки).
- Рулетка (с её помощью будут производиться необходимые замеры).
- Обыкновенный заклёпочник-шуруповёрт.
Разновидности опор, требования к ним
По жесткости конструкции различают столбы под ворота:
- интенсивной эксплуатации. Входная конструкция часто представляет собой изделие с массивными створками, запирающимися на засов/электронный замок. Проем при этом составляет 5-8 м, а вес створок — от 0,5 до 4 т. Такими воротами оснащают промышленные, торговые базы. Опоры к ним должны обеспечить устойчивость и ровность расположения створок;
- периодического использования. Они выступают больше в роли ограждающей, чем защитной конструкции и оснащаются цепью или шлагбаумом. Стойки для них не должны соответствовать каким-либо повышенным требованиям, кроме обеспечения прочности и работоспособности входной группы.
Какие столбы для ворот выбрать по материалу изготовления? Наиболее распространенными являются:
- металлические опоры. Профильная или круглая труба для столбов ворот имеет небольшой вес. Она может быть установлены 1 человеком или 2 людьми без применения спецтехники. Для повышения сопротивляемости входной конструкции на металлических столбах ржавчине, опоры изготавливают из оцинкованной трубы или закрепляют в грунте путем бетонирования;
- железобетонные стойки. Они подходят для небольших входных конструкций, через которые не проходит габаритный транспорт. Причина в том, что данные опоры плохо переносят механические повреждения, постоянные нагрузки;
- каменные/кирпичные столбы для ворот. Подобные стойки выглядят аккуратно, презентабельно, но обладают теми же недостатками, что и железобетонные. Усилить кирпичную опору можно при помощи металлической трубы, проходящей внутри ее, анкерных креплений в кладке;
деревянные стойки. Это первые опоры, которые стал использовать человек при сооружении ограды, но со временем они были вытеснены более современными, износостойкими материалами. Из-за невысокой несущей способности, подверженности гниению, порче насекомыми, потребности в регулярной дополнительной обработке, древесина в качестве стоек для ворот применяется очень редко.
Технология сооружения фундамента
Процесс установки таких ворот предполагает сооружение надежного основания. В зависимости от состава грунта, выбирается тип фундамента. Наиболее распространенным способом создания прочной основы раздвижной системе является бетонирование под опоры ее конструкции.
Технологией предусмотрены следующие строительные этапы:
Все строительные работы должны проводиться в соответствие с разработанным проектом, предусматривающим использование определенных материалов и оборудования. Перед началом сооружения такой конструкции тщательно изучается состав грунта на участке.
