Составляем подробную схему будущего изделия
Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.
А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.
Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок
Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.
Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.
Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.
Чертеж рамы для гаражных ворот
Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.
Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.
Полный чертеж гаражных ворот
Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.
Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов
Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.
Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.
Внешний вид готовых гаражных ворот
Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы
В крайнем случае, обратитесь за помощью к компетентному инженеру
Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.
Материалы для изготовления конструкции
Сэндвич панели хорошо удерживают тепло в помещении
Материалы выбирают в соответствии с механизмом открывания и типом ворот. Если дверь складывается из сэндвич-панелей, их стыкуют так, чтобы не завальцовывать одну с другой для исключения промерзания на соединениях. Сэндвич-панель — это соединенные стальные листы, между которыми укреплен теплоизолятор в виде вспененного пенополиуретана.
Толщина элементов колеблется от 9 до 45 мм. Выпускают одинарные плиты без утепляющей прокладки, но они не пользуются популярностью. Сэндвич-панели изготавливают с рисунком, имитирующим гофру, филенку, микроволну; с текстурой, напоминающей древесину вишни, дуба, березы, мрамор, апельсиновую корку.
Для панорамных полотен используют алюминиевые профили со вставками из сплошного поликарбоната с повышенными противоударными характеристиками. В подъемных секционных воротах в гараж панорамные плиты сочетают с установкой сэндвич-плит. Алюминиевый прокат и заполнение можно покрасить в разные цвета в соответствии с каталогом RAL.
Что стоит учесть при монтаже распашных ворот?
Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.
Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.
Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.
Характеристика и монтаж распашных ворот
Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.
За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.
Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.
Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

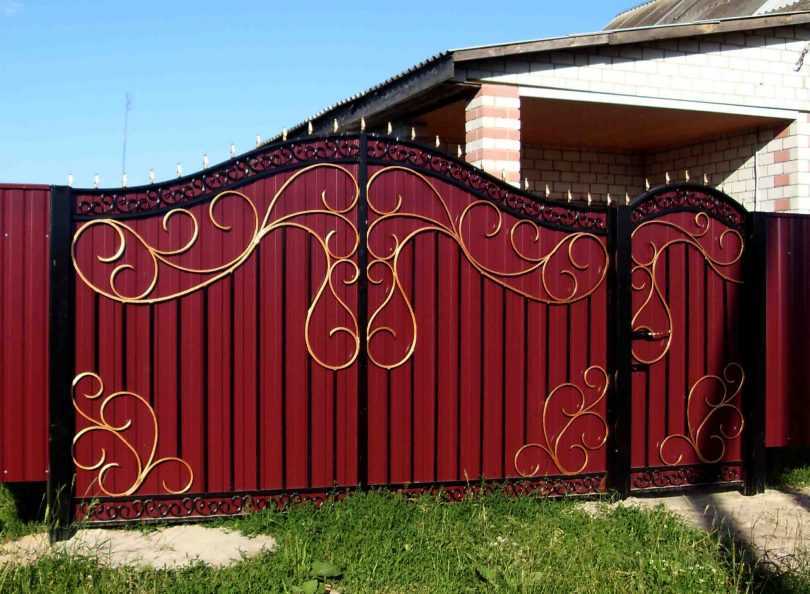

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.
Автоматические ворота
Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.
Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича
На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.
Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.
Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.
Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.
Источник
План и чертежи конструкции
Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.
Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.
Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.
Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.
Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.
Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.
Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.
Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.
Как установить столбы
Выбор вариантов для установки металлических створок невелик — профильная труба или кирпичные столбы с закладными элементами, выполненными из металла, с армирующей сердцевиной. Последовательность действий:
- Разметка. Во время строительства забора территория огораживаемого объекта размечается. При этом определяют места установки столбов. Оптимальной считается ширина ворот 3 м, калитки — 1 м.
- Рекомендуется рассматривать вариант с бетонированием опор. Металлическая конструкция весит много, со временем она может перекоситься. В любом случае трубы опускают на глубину 1,5 м. Ямы лучше делать садовым буром. Их ширина должна превосходить габариты столбов. Например, если используются трубы 100 на 100 на 5 мм, роют яму 200 мм по ширине.
- На дно засыпают песок, щебень. Высота этого слоя не более 200 мм.
- Устанавливают столб, фиксируют его с помощью распорок. У основания опоры можно закрепить разнонаправленные металлические перекладины. На данном этапе используют строительный уровень, отвес. Эти инструменты позволяют выставить металлическую трубу вертикально.
- Столбы бетонируют. Фундамент будет сохнуть несколько дней. Периодически его смачивают водой.
Распашные ворота с электрическим приводом и автоматикой

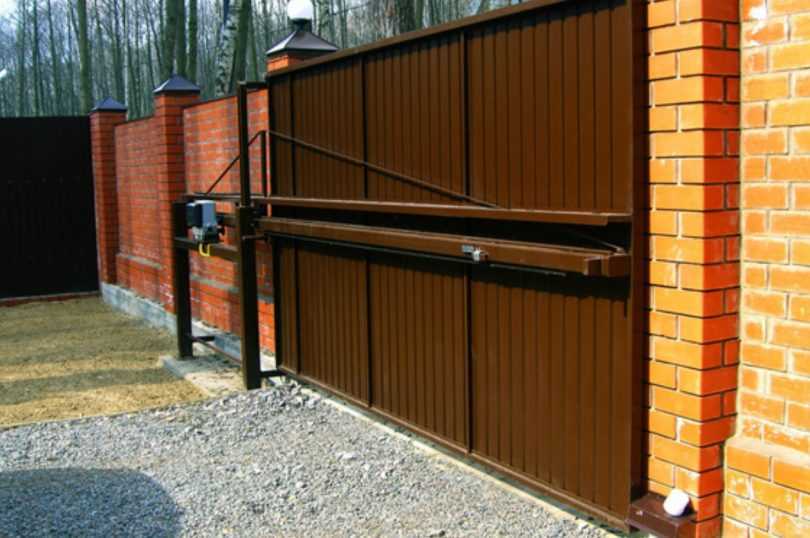

Автоматика для ворот позволяет управлять створками дистанционно
Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.
Нюансы подключения и настройки
Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).
К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.
Виды ворот
По конструкционным особенностям, способам открывания ворота бывают несколько типов. Нюансы каждого из них разберем подробнее.
Пользователи часто ищут:
- Фото ворот для частного дома
- Варианты деревянных ворот
Раздвижные (откатные)

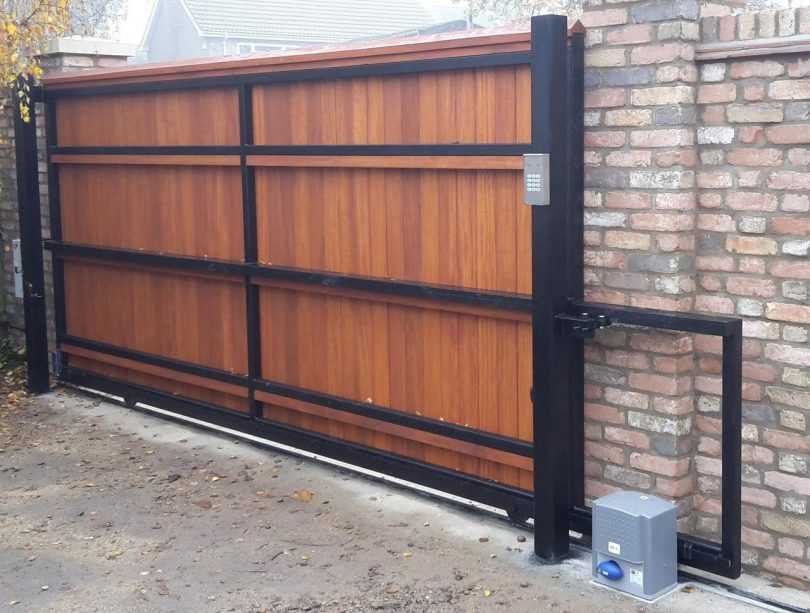

Принцип работы заключается в передвижении створки на роликах по направляющему профилю вдоль ограждения.
Раздвижные ворота выпускаются в трех вариантах:
- Подвесные. Редко применяются на дачных участках, в частном секторе. Причина тому – ограничение высоты проезда верхним металлопрофилем, к которому монтируется створка. При открытии дверь поднимается вверх.
- Откатные. Полотно двигается по рельсе, которая проходит внизу вдоль всей стены. Для северных регионов страны с частыми морозами и снегопадами использовать подобную конструкцию не рекомендуется, поскольку рельсу придется постоянно чистить.
- Консольные. Для выдвижных типов ворот консольные считаются самыми практичными. Имеют сложную конструкцию. Полотно надежно зафиксировано к балке, которая при работе перемещает по консольному узлу створки. Огромный плюс – полотно при движении не касается земли.
Однако оснащение автоматической системой управления позволяет контролировать работу створок дистанционно. Это существенно экономит время и повышает комфорт от эксплуатации. Особенно в плохую погоду, когда владельцу не нужно выходить из автомобиля, чтобы открыть дверь.
Требование к работе автоматике – наличие электричества.
Поворотно-откидные
Применяются при возведении гаража и других построек внутри двора.
При открытии полотно поднимается вверх и поворотным механизмом сдвигается вплотную к потолку.
Рулонные

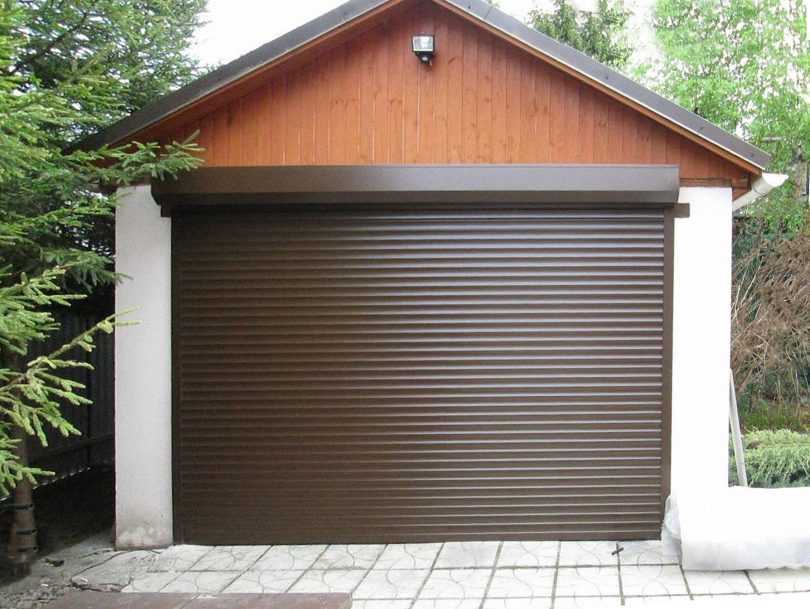

Такая конструкция – новинка на строительном рынке. Состоит из множества стальных полосок, собранных в одно гибкое полотно. При открытии полотно начинает сворачиваться, наматываться на специальный вал. Это позволяет автомобилю подъезжать вплотную к створкам забора или гаража.
Секционные ворота. Выпускаются с двумя способами открытия: вбок и вверх. Последний вариант наиболее популярен.

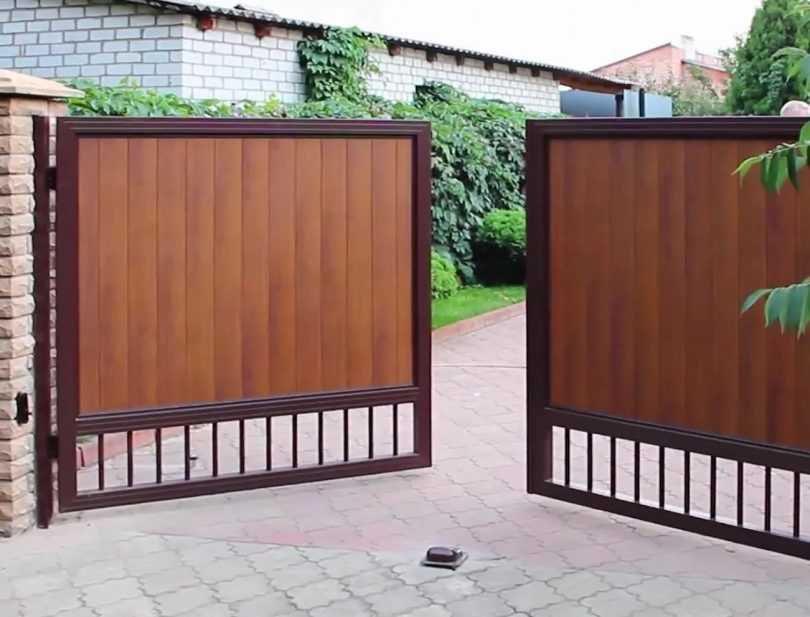

Распашные
Могут быть как частью временного, так и постоянного забора.
Состоят из двух половинок.
Для установки возле проезжей части их монтируют так, чтобы створки открывались внутрь дворовой территории. В уличных условиях – это экономия свободного пространства, беспрепятственное передвижение пешеходов по тротуару.
Статья в тему: «Изготовление распашных ворот из профильного листа».
Ниже разберем аспекты самостоятельного строительства такого типа створок.
Особенности укладки кирпича
Чтоб кладка была максимально прочной, требуется выполнить ряд условий:
- по периметру будущей кладки необходимо разложить квадратные прутки;
- после этого внутри поверхности прутков накладывают бетон таким образом, чтобы не превысить их уровень;
- строительным уровнем проверяется горизонтальное положение раствора;
- устраняются любые неровности;
- сверху кладут 4 кирпича по периметру, также учитывая перевязку швов;
- прутки вынимают и очищают от бетона;
- каждый шов между кирпичами заполняют раствором;
- внутреннюю част столба засыпают галькой, а верху заливают раствор.
Необходимо следить, чтобы бетон не был слишком жидким. При помощи прута необходимо пронзить гальку, чтобы раствор проник в нее. При выполнении каждого следующего ряда череду этих процессов повторяют.
Виды ворот
В настоящее время есть большое количество всевозможных видов ворот, всевозможных материалов для их изготовления и особые приспособления, которыми они оснащены. Самые популярные из них:
- Раздвижные ворота.
- Поворотно-откидные ворота.
- Распашные ворота.
- Рулонные ворота.
- Складные ворота.
Раздвижные ворота
Раздвижные ворота включают в себя несколько разновидностей, среди них подвесные и откатные сооружения. Каждый вид сооружений требует для себя большое количество свободного пространства.

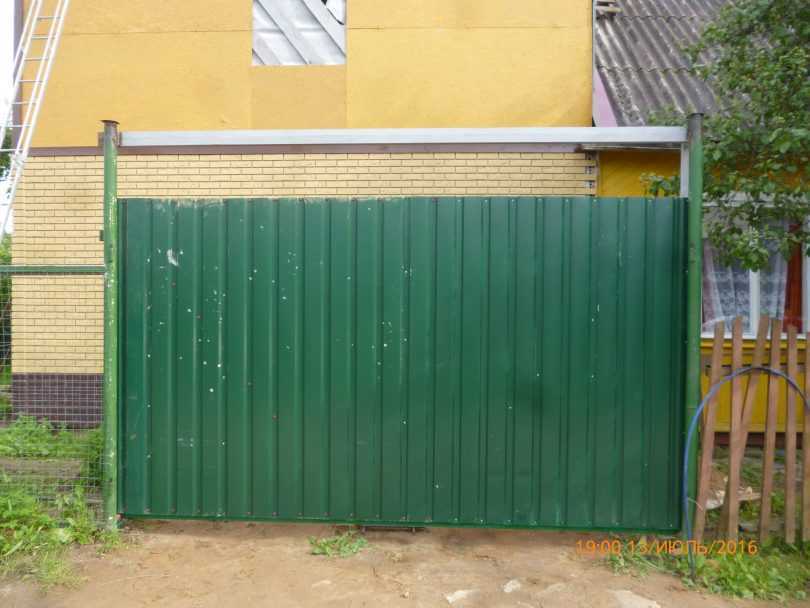

Подвесные ворота
Подвесные сооружения не считаются популярными, так как через них не смогут проехать некоторые виды автомобилей, поскольку их высота ограничена верхней планкой. Их передвижение также осуществляется по данной планке.
Откатные ворота
Откатные конструкции передвигаются по рельсам, однако они не распространены в северных регионах с большим количеством осадков, потому что их придется постоянно очищать ото льда и снега.
Консольные ворота являются самым удачным вариантом среди раздвижных конструкций.
Поворотно-откидные вопрота
Поворотно-откидные – хороший вариант для гаражных ворот. Для двора они не подойдут, потому что ограничены верхней балкой.
Распашные ворота
Распашные ворота хорошо подойдут для владельцев собственных домов. Фундаментом таких конструкций валяются три столба: на двух из них держится конструкция, а на третьем – калитка.
Рулонные ворота

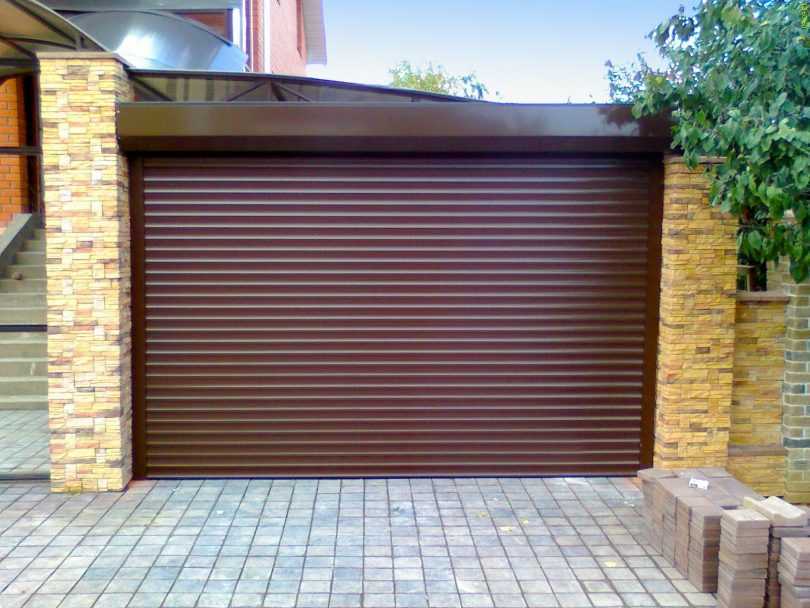

Рулонные – относительно новый вид ворот. Представляют собой складные планки, которые сворачиваются и наматываются на основу.
Характерные признаки облицовочных материалов
Среди всех популярных материалов для облицовки ворот на даче выделяют дерево и металл. У обоих материалов есть свои преимущества и недостатки.
Металл
Металлические ворота придадут солидности вашему забору
Используется чаще, чем дерево, поскольку достоинств больше:
- прочность материала;
- доступная цена;
- простота монтажа;
- устойчивость к перепаду температур, осадкам;
- большой выбор цветов;
- долговечность.
Но есть и недостатки:
- если выпадают осадки, ворота издают шум;
- если повредить лист, может появиться коррозия;
Безусловно, преимущественное предпочтение в выборе материалов отдается профлисту, поскольку он обладает рядом важных отличительных достоинств, однако, как и каждое сырье, имеет некоторые недостатки.
Дерево
Из-за податливости дерева ворота из этого материала позволят воплотить все самые смелые дизайнерские решения.
Дерево используется реже. Оно не может обеспечить безопасность территории. С другой стороны внешний вид становится натуральным, близким к природе. Достоинства древесины:
- доступный материал;
- низкая цена;
- простота в монтаже;
- приятный внешний вид;
- требует минимум инструментов при монтаже;
- возможность ремонта.
Недостатки:
- низкая прочность;
- короткий срок эксплуатации;
- подвержены влиянию окружающей среды. Доски сохнут на солнце и гниют при дожде;
- есть риск воспламенения.
Проводим монтажные работы своими руками
Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

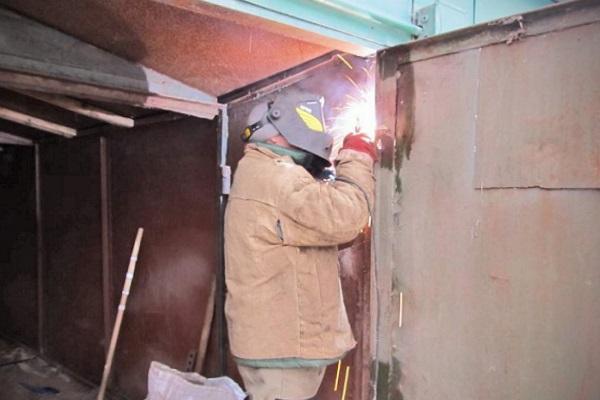

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.
При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.
Советы по отделке и эксплуатации
Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.
Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям
Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.
Ворота из пластизола отличаются прочностью и практичностью
Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.
Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:
- не создавать препятствий для движения ворот;
- визуально контролировать открытие и закрытие конструкции;
- не стоять в зоне движения створки;
- отказываться от использования ворот при повреждении управляющих устройств;
- не пытаться самостоятельно переделать конструкцию ворот;
- не использовать ворота как средство для перемещения каких-либо объектов.
Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
Изготовление откатных ворот
Конструкция фундамента определяется разновидностью ворот. От правильности его монтажа зависит прочность будущей конструкции.
Для начала следует вырыть котлован, размеры которого определяются площадью будущего ограждения. Туда опускают обрешётку из арматуры. Предварительно к решётке нужно приварить продольный швеллер
Важно, чтобы он плотно прилегал к выступающим деталям проёмных столбов
Верх каркаса из арматуры фиксируется от вероятного смещения, когда заливают бетон
Важно учитывать уровень. Нельзя, чтобы устанавливаемый каркас смещался от будущего проёма
Затем мастера заливают в котлован подготовленную бетонную массу. Будущий фундамент выстаивается в течение семи дней.
Вверху проёмного столба, где находится фундамент, внутри огораживаемого участка, устанавливают металлическую закладную — при этом учитывается смещение к предполагаемому проёму ворот. Закладную устанавливают в обязательном порядке.
Чтобы установить откатные ворота из профнастила, закладную оснащают направляющей. Если это откатная модель, там имеются ролики из резины — они будут придерживать полотно монтируемых ворот. Если закладная отсутствует, предварительно проёмный столб разбирают. Лишь затем закладную устанавливают и скрепляют с главным сердечником, находящимся во внутренней части столба.
Классический размер закладной из металла — 0,5х15х15 см. Её размещают на пять сантиметров ниже верхней части планируемых ворот.
С другой стороны создаваемого проёма делают две дополнительные закладные из металла. Расстояние от края должно составлять от 10 до 15 сантиметров. Нижнюю закладную устанавливают на 10 см выше начального уровня, а верхнюю — на 5 см ниже.
Только после этого прикрепляются ловители (нижний и обязательно верхний). Они ограничивают движения металлического полотна. Кроме того, необходима нащельная стойка.
Сборка рамы ворот
Заборные ворота своими руками может установить даже непрофессионал. Безусловно, распашную конструкцию монтировать проще. С откатной может понадобиться помощь мастера.
Однако и здесь можно выполнить работу собственноручно. Рама делается так же, как и в случае с распашными воротами, но оснащается специальной фурнитурой. Именно она обеспечивает открытие и закрытие ворот, в зависимости от желания владельца. Такую конструкцию можно оснастить даже электроприводом, однако это делают только опытные мастера-электрики. На фундамент нужно установить каретки — специальные ролики.
Заливка фундамента
Фундамент ворот точно так же основан на столбах и заливается бетоном. Однако сверху нужно установить планку для кареток, если ворота будут открываться влево-вправо — это наиболее распространённый вариант.
Установка рамы
Раму обшивают материей и устанавливают на каретки. В результате ворота смогут открываться и закрываться. Каркас, как и в случае с распашными воротами, обшивается таким же материалом, как и весь забор. Кроме того, калитка и ворота в подобной ситуации — это два разных проёма. Откатные ворота используются преимущественно для пропуска во двор дома автомобилей.
Замок на ворота
Чтобы обезопасить территорию от грабителей, соседских животных и просто незваных гостей, необходимо оснастить калитку и забор замком. Наиболее примитивный, дешёвый, хотя и малоэффективный вариант — замки китайского производства. Для использования навесных замков любой конструкции нужно поступить следующим образом:
- для одностворчатых распашных и откатных конструкций — оснастить одной дужкой для замка забор, а другой — створку ворот;
- для двухстворчатых конструкций — оснастить обе створки специальными металлическими дужками.
Ещё один вариант — стандартный врезной замок. Он подойдёт для двухстворчатых калиток и ворот, а также для одностворчатых конструкций распашного типа.
Подбираем материалы
Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.
При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.
