Самостоятельный выбор профнастила и обшивка ворот

Ворота из профнастила в рамке. Необычные идеи дизайна ворот из профлиста

Профнастил и профилированные трубы из легкого металла – это дешевые материалы , которые позволяют создать на своем загородном участке красивые и долговечные ограждения. А необычные идеи дизайна ворот и калитки из профлиста сделают экстерьер более оригинальным. Их монтаж в зависимости от сложности проекта может занять несколько дней, в самом простом случае можно справиться и за день.

Особенности

Профнастил представляет собой тонкий металлический лист толщиной от 0,4 до 0,8 мм, а профиль имеет ребристую структуру. Металл может быть оцинкованный, покрытый порошковым или полимерным слоем самых различных цветов.

Есть следующие виды профлиста:

• кровельный;
• стеновой;
• универсальный.

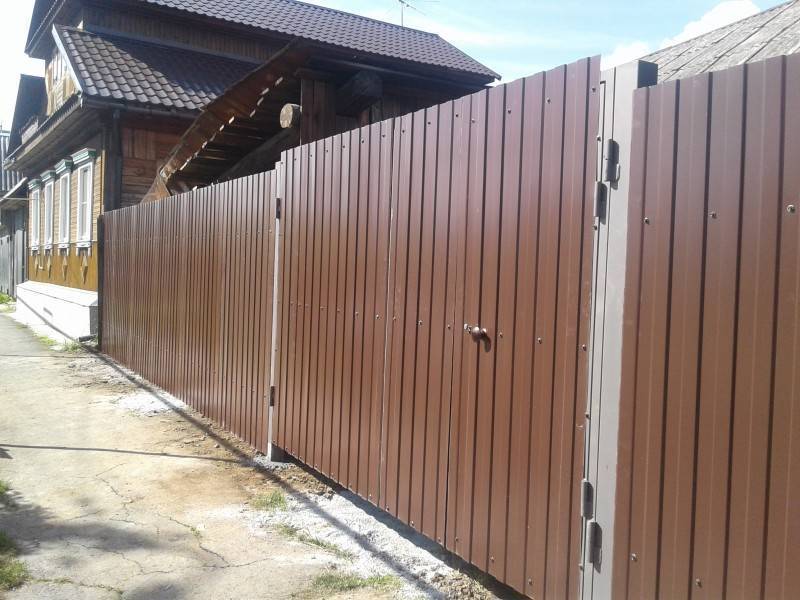

Для облицовки забора и ворот на даче лучше всего использовать последние два вида.

Каждый сорт профнастила имеет буквенную и цифровую маркировку. Для заборов подходят листы с обозначением С. Цифровое значение после буквы обозначает высоту ребра в мм. Например, С18 – это стеновой профлист с высотой ребра 18 мм. Чем больше эта величина, тем лист жестче, следовательно, конструкция будет более устойчивой. Для крепких забора и ворот стоит брать сорта С10-С20 с толщиной не менее 0,5 мм.

Каркас ворот и калитки делается из металлических оцинкованных труб. Лучше всего брать их с прямоугольным профилем. Самое удачное решение – это металлические рейки 60 на 40 мм толщиной 1,5-2 мм. Схемы створок могут быть различными, но в любом случае, кроме самой рамы надо дополнительно установить поперечные или наклонные ребра жесткости. Для них берутся профили 40 на 20 мм с толщиной 1,5-2 мм.

Подготовка к постройке чертежи и размеры

Чаще всего для ворот выбирают оцинкованный профнастил и распашную конструкцию

Чтобы определить их ширину, необходимо взять во внимание габариты автомобиля. К ширине машины добавляют 1 м

Нужно также учесть размеры опор.

При необходимости сделать ворота и отдельную калитку из профлиста своими руками, то придется устанавливать три столба. Между каркасом и опорами предусмотрены промежутки, которые нужно учесть. Между половинками ворот также есть промежуток для обеспечения работы фурнитуры.

Самой популярной является ширина калитки – 1,2 м, а ворот 4,5-5 м. При раскройке учитывают заводские габариты материала, чтобы не делать лишние резы. Одного листа обычно недостаточно для создания створки.

Высота распашной конструкции ворот, как правило, равна 2,2-2,5 м. Это объясняется тем, что стандартная высота листа составляет 2 м. Однако, некоторые производители предоставляют возможность изготовить листы необходимого размера с шагом в 0,5 м.

В расчет берут также нижний зазор, без которого в зимнее время будет очень трудно открыть ворота из-за снежных заносов.

На чертежах будущих ворот из профлиста своими руками нужно предусмотреть:

• местоположение и габариты калитки;
• общую ширину конструкции;
• размер каждой створки;
• конструкцию каркаса, размеры каждого элемента;
• места расположения петель;
• число и ширину опор, глубину, на которую их нужно вкопать;
• место крепления внутреннего засова;
• место и способ крепления замка.

Чтобы точно рассчитать, сколько и какого материала потребуется, необходимо нарисовать чертеж ворот. Распашные конструкции бывают из одного или двух элементов. Первый вариант отличается тем, что отнимает много пространства при открытии и закрытии. Ворота с одной створкой неустойчивы к ветровой нагрузке. Чтобы предупредить парусность, необходимо увеличить количество деталей каркаса. Но это может привести к увеличению нагрузки на петлевые крепления, из-за чего возможен перекос створки. Поэтому одностворчатый тип ворот подойдет только для малогабаритных конструкций.

Ворота с двумя створками более практичны и популярны. Однако они выходят несколько дороже из-за увеличения количества деталей. Створки могут иметь одну ширину, но могут и разную.

Как выбрать профнастил для ворот?

Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал. в котором нужно уметь разбираться.

Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.

Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.

Марка «НС» предполагает большую прочность и значительный вес металлического изделия.

Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.

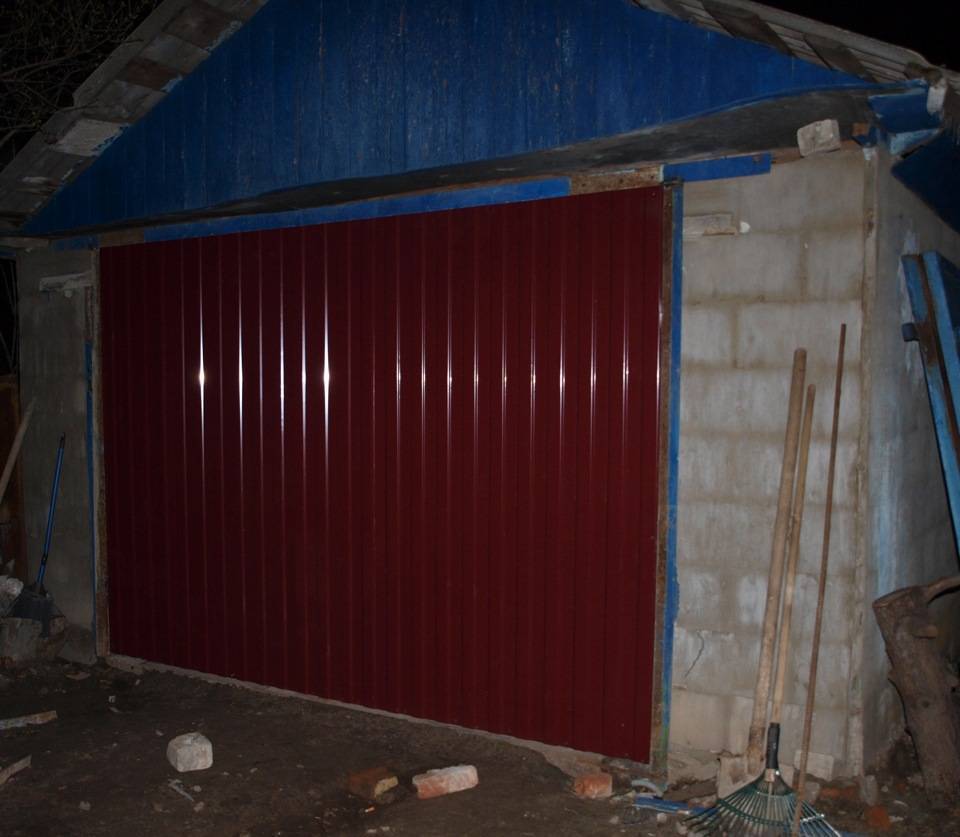

Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.

Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ :

удобная эксплуатация;
простота монтажа изделия;
низкий вес материала;
технические показатели высокого качества;
простота изготовления.

После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?

Как изготовить гараж из металлопрофиля на 2 машины читайте тут .

Виды конструкции

Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.

Распахивающиеся

Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.

Раздвижные

В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:

Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.

Сдвижные

Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.

Кованые

Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.

1 этап – размеры ворот из профнастила с калиткой и без

Цветовое разнообразие

По способу нанесения лакокрасочного слоя листы разделяются на окрашенные только с одной стороны, покрашенные с двух сторон в один оттенок, имеющие разноцветную двухстороннюю окраску. Используемая цветовая гамма регламентируется нормативными документами, среди которых наиболее распространены следующие стандарты:

• европейский (RAL);
• финский (RR);
• английский (HPS);
• шведский (PRELA).

Для возведения забора наиболее приемлемым является профнастил, имеющий двухстороннее окрашивание

При выборе подходящего цвета обращают внимание на его соответствие общему оформлению участка и дома. Чаще всего предпочтение отдают зеленому оттенку

Он хорошо вписывается практически в любой ландшафтный дизайн, отлично смотрится на фоне естественных зеленых насаждений.

Также спросом пользуются коричневые, синие, серые тона. Они сочетаются с большинством стройматериалов, используемых для забора, фасада здания. Выбирать красный и желтый цвета не желательно. Самым неудачным решением станет использование неокрашенного оцинкованного профлиста. Он отличается не только непривлекательным видом, но и менее долговечен и практичен.

Подбор материала

Внешний вид входной группы определяет выбор строительных материалов для опорных столбов и зашивки полотен. Можно сварить калитку из круглой трубы, но на нее неудобно крепить петли, а при соединении углов рамы возникают сложности. Квадратное сечение позволяет избежать подобных трудностей.

Внутреннее заполнение делают из сетки, художественной ковки, такая структура смотрится ажурно, приоткрывает обзор внутреннего пространства двора. Профнастил применяют чаще из-за богатого выбора цвета и рисунка под камень, дерево.

Для полотна используют ячеистый или монолитный поликарбонат, ставят сэндвич-панели. Иногда сочетают кованые элементы с деревянным заполнением.

Характеристики профтруб

Вся профильная трубная продукция обладает следующими основными характеристиками:

• доступной стоимостью;
• надежностью и прочностью в применении;
• небольшим весом;
• значительной степенью устойчивости к механическим воздействиям и коррозийным процессам.

Каждый домашний умелец при желании способен без помощи мастера изготовить калитку из профильной трубы своими руками, для чего не требуется наличия профессиональных знаний и навыков. Нужно лишь уверенно пользоваться дрелью, сварочным аппаратом, болгаркой. Также необходимо будет нарисовать несложный чертеж.

Для проектируемой конструкции следует приобрести качественные стройматериалы. Но прежде, чем отправляться за покупками, разрабатывают подробный чертеж калитки из профильной трубы со всеми размерами.

Стоимость и вес

Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.

Разновидности профтрубы для создания каркаса

Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:

1. Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
2. Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
3. Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
4. Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.

Форма прямоугольника позволяет с большим удобством крепить облицовочный материал

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.

Что такое профнастил

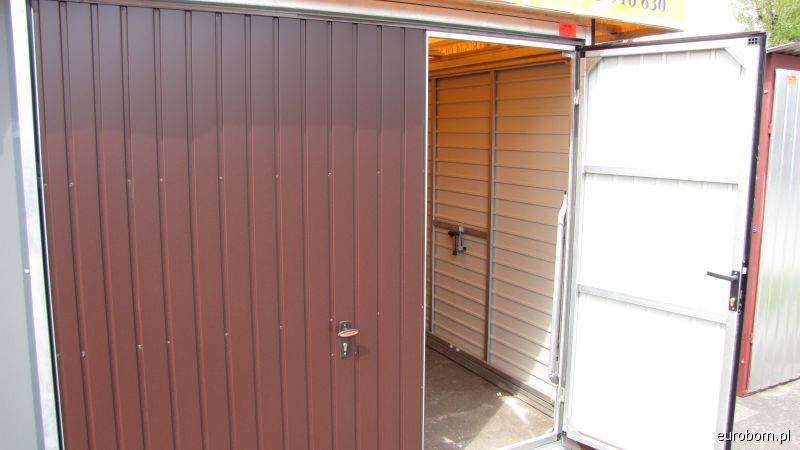

Чем обшить ворота гаража изнутри

При внутреннем утеплении низкие температуры будут воздействовать на несущую часть, но точка росы не пройдет сквозь внутренний слой утеплителя и не повлияет на образование конденсата. Прежде чем зашить гаражные ворота утеплительным материалом внутри помещения, учитывают расположение электрической проводки.

Установка пенопласта

Чаще всего ворота утепляют следующими теплоизоляционными материалами:

• пенопластом;
• экструзионным пенополистиролом;
• пеноизолом.

Укладка в подготовленную обрешетку

Их толщина в зависимости от региона использования должна быть минимум 20 мм.

Далее рассмотрим подробнее каждый вид утеплителя.

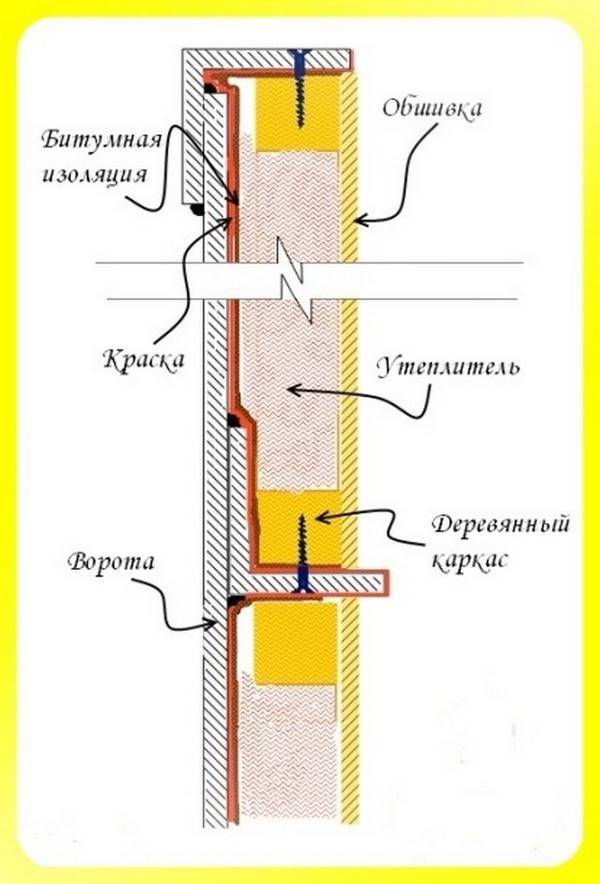

Схема основных нюансов сборки

Пенопласт

Основной объём пенопласта занимает газ, вызывающий в процессе горения токсичное задымление. Материал имеет высокий показатель устойчивости к теплообмену. Он несовместим с большинством лакокрасочной продукции. Учитывая высокую возгораемость, пенопласт помещают между огнестойкими материалами. Также для снижения возгорания в него добавляют огнезащитные компоненты органического происхождения.

Фиксация материала на монтажную пену

Экструзионный пенополистирол

Относится к вспененным видам утеплителей. Это продукт полистирола и его производных. Экструзионный пенополистирол состоит из тонкоячеистых гранул. Его механические свойства определяются разной плотностью. Чем плотнее материал, тем ниже его влагопроницаемость и выше прочность.

Пенополистрирольное утепление

Данный вид утеплителя легковоспламеним, поэтому при отделке его помещают между огнестойкой фурнитурой. Впрочем, показатель горючести в его маркировке бывает указан разный. Этот материал широко используется в теплоизоляции стен и внутренних заградительных конструкций.

Вариант утепления

Карбамидно-формальдегидный пенопласт (пеноизол)

Имеет схожесть с обычным пенопластом по цвету и мелкоячеистой структуре. Транспортировка осуществляется в жидком виде. На обрабатываемую плоскость наносится под воздействием давления.

Нанесение теплоизола

Контактируя с кислородом, продукция вздувается, заливая свободное пространство. При взаимодействии с открытым огнем – деформируется, но не плавится. Дым и токсичные газы не выделяет.

Схема укладки материалов

Обсудив основные свойства теплоизоляционной продукции, переходим к подробной инструкции процесса внутренней обшивки.

Фотография стен гаража, утепленных пеноизолом.

Обработка внутренних стен пеноизолом

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Разные калиточные разности

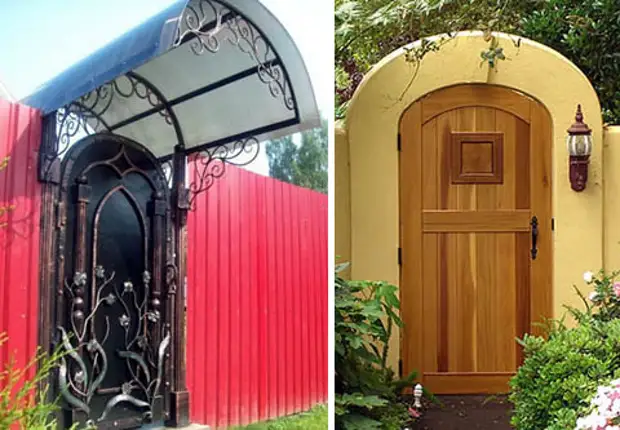

Порталы калиток

Портал

Портал калитки совсем не обязательно пергола, она только в последнее время вошла в моду. Чаще всего над калиткой делают навес (козырек) от дождя, слева на рис. Лишнего места снаружи (которое уже не собственность хозяина) он не требует, но гостю удобно, и есть причина уважать владельца. По старым правилам гостеприимства считалось хорошим тоном, если портал-навес калитки выведен наружу не менее чем на 3-4 фута (ок. 0,9-1,2 м). Внутрь – сколько угодно, хоть сплошным тоннелем до крыльца.

Вторая разновидность калиточных порталов – конструктивно-технологические. Такие призваны прежде всего обеспечить прочность капитального каменного забора, справа там же. Снабдить капитальный портал калитки навесом никем, нигде и никак не возбраняется.

Калитка из сетки

Калитка из сетки

Заборы с воротами и калитками из сетки не весьма эстетичны, ничего от взгляда не загораживают, но недороги, технологически не сложны, мало трудоемки и более прочих ремонтопригодны. Поэтому ими чаще всего ограждают хоздворы, помещения для продуктивных домашних животных и т.п. Для обшивки ограждения используют преимущественно сетку Рабица как более технологичную и прочную.

Особенность створок ворот и калиток из сетки в том, что обшивка, с одной стороны, сама никакой нагрузки нести не способна; с другой – что свободно продувается и ветровых нагрузок дает очень мало. Поэтому каркасы створок можно делать из уголка от 40х40 для калитки и от 60х60 для ворот. Но в обоих случаях усиление должно быть в виде хотя бы 1-й полной диагональной связи, как в калитке на раме из круглой трубы, из того же уголка, см. рис. Воротные столбы – круглая труба от 100 мм диаметром или квадратная от 60х60х3.

Кованые калитки

Хорошая калитка ручной ковки на заказ, слева на рис., обойдется по теперешним ценам вряд ли дешевле 35-40 тыс. руб. И тем не менее, кованая калитка, причем уникальная, для домохозяина среднего достатка может оказаться вовсе не такой уж недоступной роскошью.

Калитка кованая и калитки с накладными коваными элементами

Из ленивых кузнецы не получаются. Кузнечных дел мастера в свободное время понемногу куют из остатков и обрезков вензеля, цветы и т.п. на продажу. Большая работа то ли будет, то ли нет, а мелкие кованые декоративные элементы всегда найдут сбыт. Вот их-то и можно приобрести по достаточно приемлемым ценам. Есть в продаже и декор для ворот с калитками, кованый (точнее – штампованный) в производственных условиях, но такие изделия однотипные все одинаковы, а ручная работа есть ручная работа.

Калитка, обшитая самым что ни на есть утилитарным гладким стальным листом, с наложенной на нее штучной ковкой, приобретает совсем иной вид, в центре на рис. Особенно хорошо сочетается ковка с деревом. Взгляните, что справа на рис. Для придания респектабельности совсем непритязательной штакетной калитке на Z-каркасе достаточно всего 3-х небольших кованых деталей. Вот уж действительно, дешево и сердито.

А для тех, кто хочет непременно все делать своими руками, также есть вариант: имитация кованых изделий из листовой и профильной стали без кузни и кузнечного умения. Изделия выходят тоже уникальными, т.к. изготавливаются вручную. Покрашенные кузнечной патиной, их можно отличить от настоящих кованых, только промерив точно в нескольких местах толщину металла. Как это сделать самому? См. ролик:

Виды, образцы

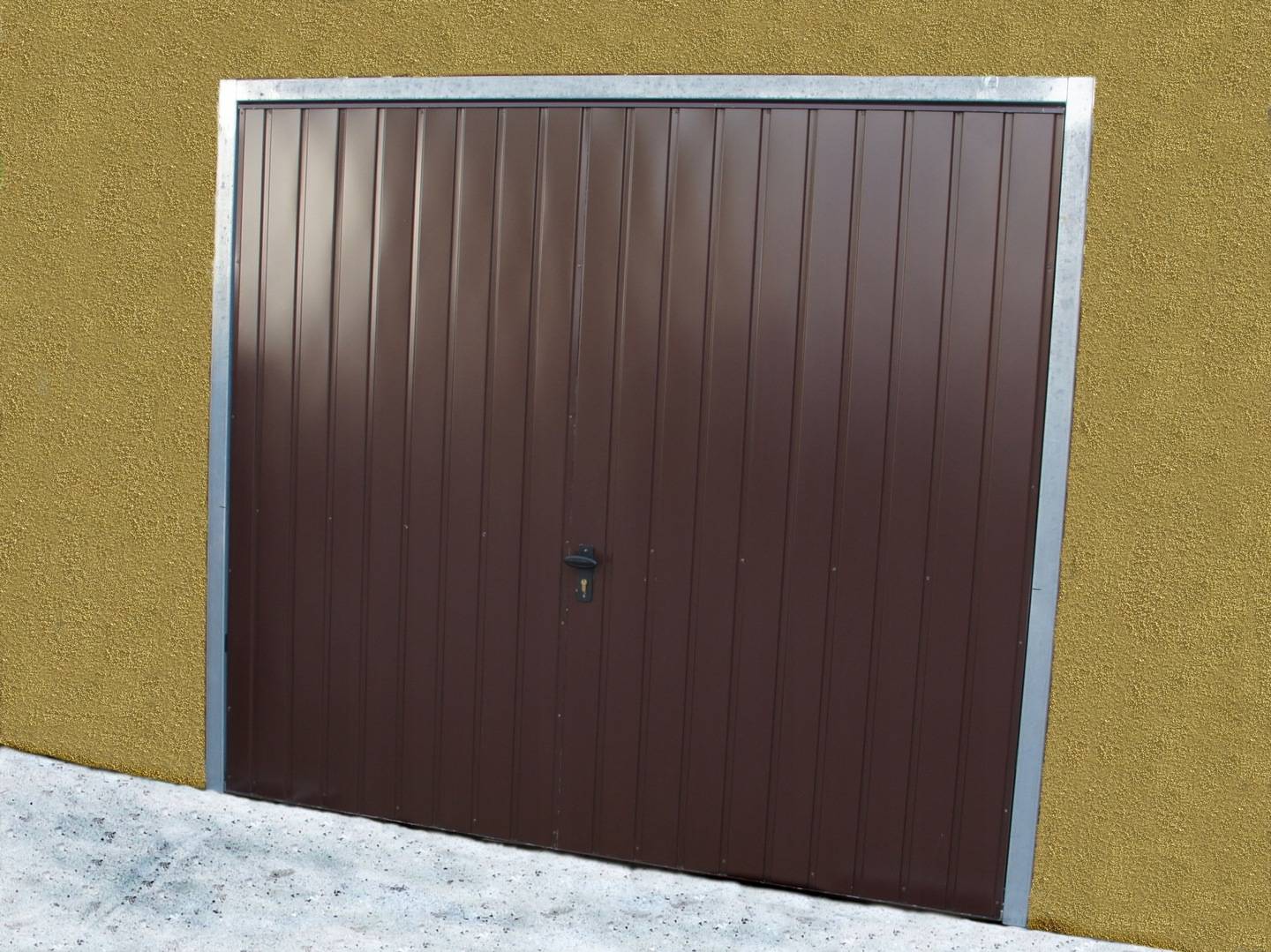

Основные плюсы использования профлиста для ворот в гараж

Если говорить о самых главных преимуществах данного материала в плане использования его для создания гаражных ворот и других такого рода конструкций, то следует отметить несколько главных его преимуществ.

Конструкции, которые изготовлены из профнастила, прежде всего, характеризуются:

• небольшим весом;
• высочайшими техническими показателями;
• прекрасными эксплуатационными характеристиками;
• простотой изготовления
• несложным монтажом.

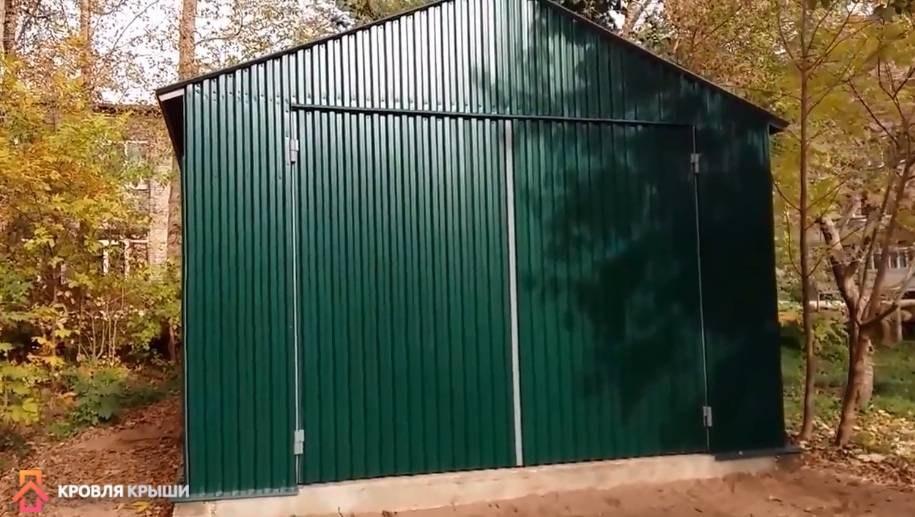

Качественные гаражные ворота создать своими руками из профлиста относительно несложно – главное в процессе этого точно придерживаться основных рекомендаций профессиональных мастеров!

Монтируем профнастил

Далее с помощью саморезов или заклепок прикрепите листы профнастила к каркасу. Для этого соединяйте между собой два листа в верхней части волны. Следите, чтобы крепление было надежным, прикручивайте лист ко всем перекладинам, которые есть на каркасе. По окончании работ установите на ворота и калитку ручки, а также надежные замки.

Если вам захочется в будущем придать воротам более эстетичный вид, вы можете украсить их декоративными коваными элементами

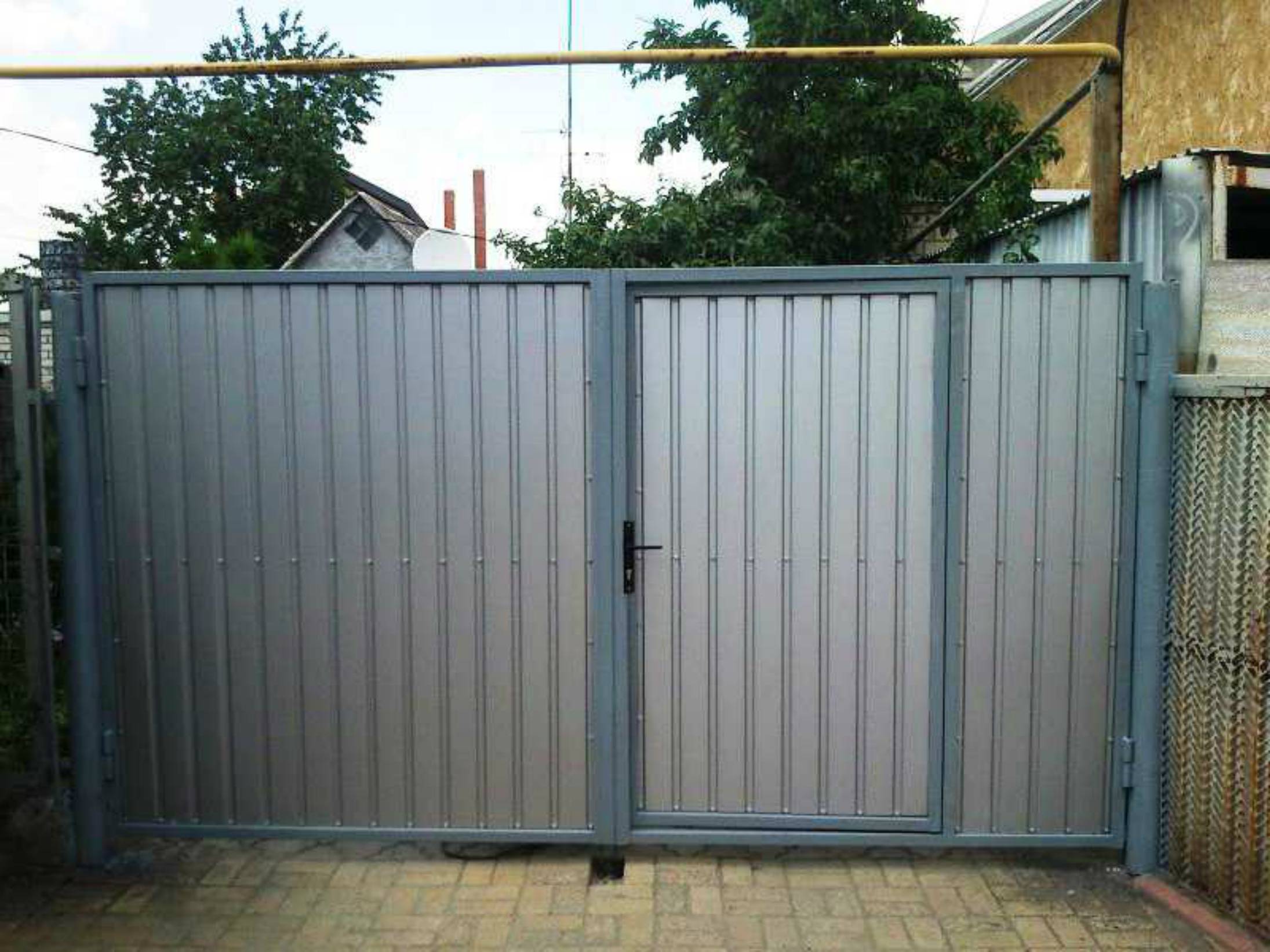

Чтобы иметь наглядное представление, как изготовить ворота с калиткой для дачи, посмотрите это короткое видео. В нем показаны основные этапы по сооружению распашных ворот из профнастила.

Как видите, построить железные ворота своими руками не слишком сложно. Следуйте нашим советам, и ваш участок станет еще красивее и функциональнее!

Преимущества и недостатки ворот из профнастила

Профнастил обладает следующими плюсами:

• Нечувствительность к коррозии. Профлист покрыт специальным слоем, который защищает материал от ржавления, продлевая срок службы изделия до нескольких десятков лет. Покрытие включает три слоя – антикоррозийного, полимерного и водоотталкивающего.
• Прочность. Конструкции из профлиста способны выдержать значительные нагрузки, включая ветровые.
• Широкая цветовая гамма.
• Небольшой вес. Листы достаточно тонкие и легкие, благодаря чему их легко монтировать.
• Невысокая стоимость.
• Быстрый монтаж. Ворота из профлиста можно изготовить за пару дней своими руками.
• Возможность построить забор любой высоты. Существуют листы длиной 12 м.
• Экономия на отделке. Листы профнастила не выцветают под воздействием ультрафиолета.

Но у профнастила есть и свои недостатки:

• Существует риск приобретения листов плохого качества. Они не обладают вышеперечисленными преимуществами.
• Плохие звукоизоляционные свойства.
• Подверженность деформации при ударе из-за небольшой толщины.
• Необходимость следить за целостностью листа. В противном случае даже небольшие повреждения и царапины могут стать причиной коррозии.

Тем, кто хочет ворота своими руками сварить из профлиста, следует отдавать предпочтение известным производителям и надежным поставщикам. В противном случае могут проявиться все недостатки материала.

Собираем раму, обшиваем профлистом

Сборка рамы производится на идеально горизонтальной поверхности. Геометрия рамы постоянно контролируется. По окончании сборки рамы она обшивается профлистом.

Крепление профильных листов производится с помощью шурупов (используем шурупы с резиновыми прокладками и шестигранной головкой; цвет головки шурупа можно подобрать под цвет листа).

Крепление петель производится непосредственно к раме (методом сварки или крепление при помощи болтов). Крепление профлиста производится сверху петель. При обустройстве таких ворот, применяются гаражные петли.

Следующий этап – навешивание створок (нужно следить за тем, чтобы плоскости ворот и ограждения совпадали). Замки для ворот из профнастила могут быть магнитными, врезными или накладными.

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

Оптимальная ширина проема для ворот составляет 4500-5000 мм.

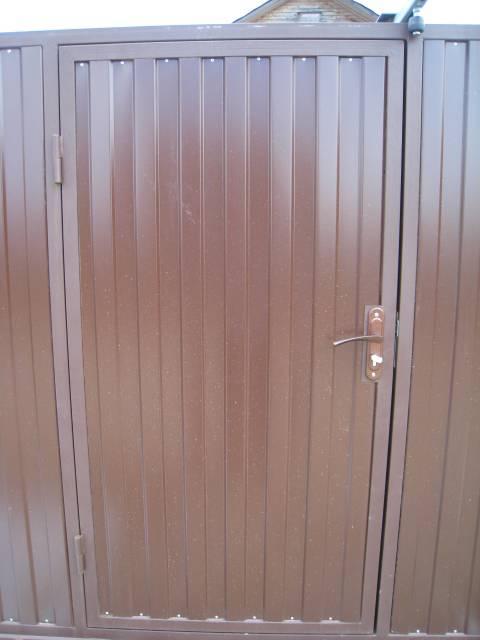

Стандартная ширина калитки из профнастила составляет 1200 мм.

Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

	Вид профнастила и ширина волны, мм.	Примечание
Количество листов	ПС–8 (1 200/1150)	ПС–10 (1 200/1180)	ПС–20 (1 150/1100)
1	1 200	1 200	1 150	Общая ширина листа
1,5	1 775	1 790	1 700	Половина рабочей ширины + общая ширина листа
2	2 350	2 380	2 250	Рабочая ширина + общая ширина листа
2,5	2 925	2 970	2 800	Полторы рабочей ширины + общая ширина листа

Материал подготовлен для сайта www.moydomik.net

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.

На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.

Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
