Откатные ворота: чертежи и схемы различных конструций

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

проведения измерений проёма;
выбора материала для обшивки и каркаса;
оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

нижнюю направляющую;
поддерживающую скобу с роликами;
пару роликовых опор;
пару поддерживающих подставок роликовой платформы;
опорный ролик;
улавливатели;
заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

профнастил;
листовая сталь;
поликарбонат;
вагонка;
ковка;
филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

ломом и лопатой;
трамбовкой;
сваркой;
вёдрами для бетонного раствора;
болгаркой;
молотком и шуруповёртом;
рожковыми ключами;
малярными кистями;
рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

Выкапывают яму.
Устанавливают в неё столб.
Выверяют вертикальность уровнем.
Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

Разметка на местности.
Выкопка траншеи
Изготовление закладкной из швеллера и прутков.
Установка опалубки и укладка армопояса.
Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

Оборудовать ровную горизонтальную площадку.
Из труб и направляющего рельса сварить наружную раму.
К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
Зачистить сварные швы шлифмашинкой.
Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

провести разметку;
выставить поддерживающие площадки роликовых опор;
установить ролики и полотно, чтобы проверить правильность монтажа столбов;
снять створку и демонтировать тележки;
приварить регулировочные пластины;
вновь установить роликовые опоры и полотно;
зафиксировать ворота в закрытом положении;
выставить конструкцию «в горизонт»;
прикрепить накатной ролик к направляющей;
установить роликовый ограничитель на верхний край полотна;
прикрутить сначала нижний, а потом верхний улавливатели;
провести окончательную регулировку всех элементов;
закрыть заглушкой торцевую часть направляющей;
защитить и закрасить места сварки.

Устройство откатных ворот

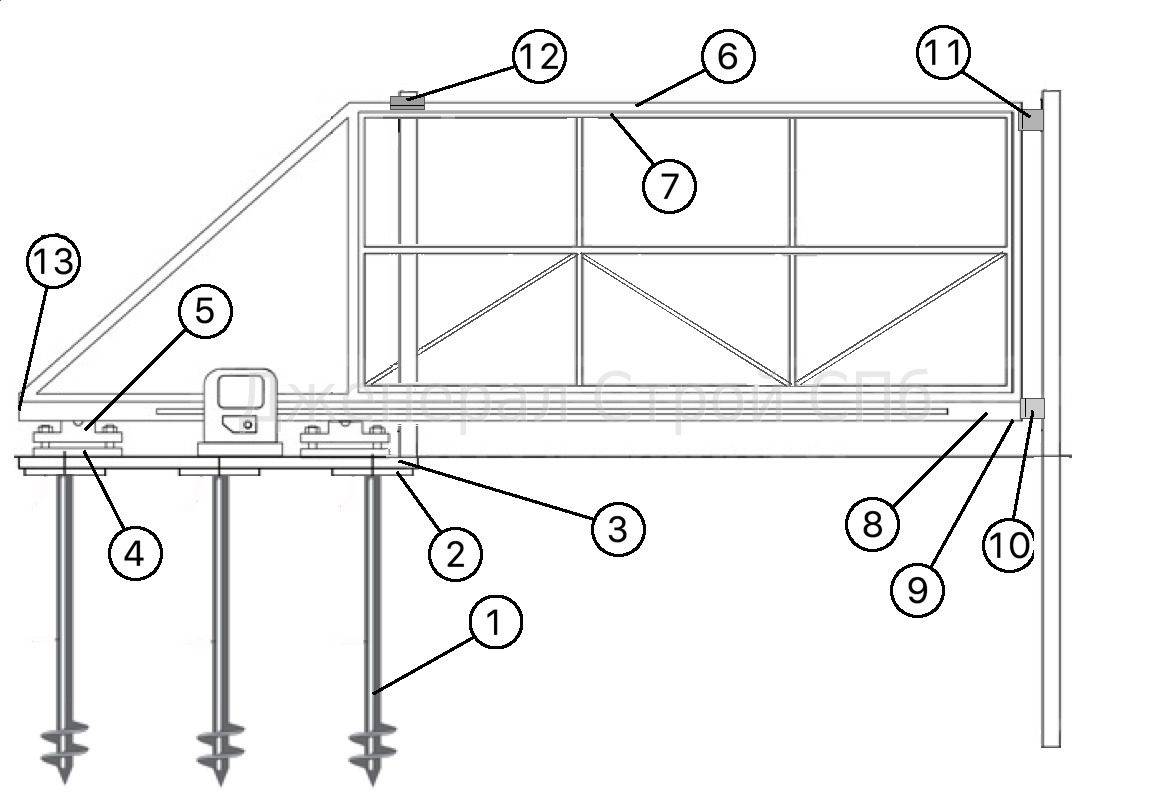

Схема откатных ворот

Направляющая балка
Опора роликовая (тележка)
Ролик концевой съёмный
Ловитель нижний
Ловитель верхний
Верхний фиксатор с роликами (кронштейн)
Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
Если ворота будут автоматизированы, сделать разводку кабелей
Установить ворота и ответный столб
Установить автоматику для откатных ворот

Выбор готовых ворот

Как выбрать готовые ворота? Далеко не у каждого есть необходимые навыки, инструмент и оборудование для реализации подобной цели – изготовления ворота самому. В таком случае существует для правильного выбора соответствующие модели от известных брендов:

Hormann. Очень известный и крупный европейский производитель различных типов ворот – от ворот для гаража до уличных (дворовых), дачи и т. д. Типов производимых ворот предостаточно, равно как и комплектующих для таковых. Продукция популярна и обладает высокой надежностью.
CAME Group. Это продукция не менее надежна, безопасна и очень проста в эксплуатации. Фирма не стоит на мете, совершенствуя свои технологии, а что касается модельного ряда, то он постоянно расширяется.
РОЛТЭК. Это отечественный производитель таких ворот. Его качество, достаточно высокое, а цены – демократичные. Эта фирма одна из лучших, поэтому их комплектующие также пользуются спросом на рынке.
DoorHan. Фаворит, производящий ограждающие конструкции, специализирующийся на изготовлении всех запчастей для любого типа ворот. Компания, плодотворно работая, все время улучшает качество производимого товара.

Где купить

Немалое количество требуемых для производства ворот чертежей и схем можно найти на сайтах типа: otkatnye_vorota svoimi rukami com – это выглядит примерно так.

Замок

Итак, пользователь принял решение установить именно ту откатную конструкцию, которая его будет целиком и полностью устраивать. Но, не имея надежного замка едва ли поставленную задачу можно считать выполненной на все 100%. Основные требования к замку:

Функциональность.
Надежность.

И, тем более, если въезд не оснащен автоматическим закрыванием, то тогда замок тем более нужен как воздух. Простая конструкция дает возможность беспроблемной эксплуатации и надежности в плане закрывания. А это значит, будет обеспечена безопасность для хозяев дома, коттеджа или дачи.

Один раз, установив серьезный замок, хозяева навсегда будут избавлены от заботы крепить всевозможные задвижки, щеколды и другие малонадежные способы закрывания собственных ворот, используя подручные средства.

Виды замков:

Врезной замок (крюк).
Замок с двойным цилиндром.
Самый обычный.
Механический ходовой.

Кроме того замки могут быть как электромеханическими, так и электромагнитными.

Этот выбор осуществляется исходя их требований владельца, особенностей конструкции и производителя таковых.

Раздвижные ворота

Помимо распашных и откатных существуют еще и раздвижные ворота. Их тоже можно сделать своими руками, используя эскизы конструкций, схемы и чертежи. И у них тоже есть как свои преимущества, так и недостатки – они имеются у любой конструкции.

Преимущества:

Безопасность, как для хозяев, так и для их маленьких детей.
Высокие показатели жесткости, несущей способности и прочности.
Отсутствие надобности в зимнее время чистить снег перед воротами для их открывания.
Ограждение надежно, занимает очень мало места, красиво и функционально как для дачи, так и для загородного дома.

Минусы:

Не предусмотрена калитка в большинстве моделей. Поэтому, не раскрыв их нельзя войти на территорию.
Сложность подбора направляющих решеток нужной конструкции – нужны специальные расчеты.

Привод на ворота своими руками

При желании привод можно смастерить самостоятельно. Мы рассказывали подробно об этом в статье «Привод для откатных ворот своими руками» .

Также посмотрите два видео с различными решениями.

Видео № 1: Привод для откатных ворот на основе шуруповёрта

Системой управляют 6 реле: переключающие с 12 на 220 В, обеспечивающие подачу на шуруповёрт — 220 В, и на автомобильную сигнализацию — 12 В.

Видео № 2: Привод на основе покупных и б/у элементов

Для безопасной работы автоматики желательно установить сигнальную лампу и фотоэлементы.

Типовая схема подключения автоматики ворот

Подробно об автоматике откатных ворот мы рассказывали в статьях:

«Автоматика для откатных ворот. Сборка электрической схемы»
«Автоматика для отканых ворот. Дистанционное управление»

Монтаж своими руками подвесных откатных ворот

Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.

Конструкция предполагает наличие верхней направляющей балки

Необходимые для работы инструменты и материалы

Перечень используемых материалов и инструмента зависит от комплектности ворот. Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.

Перечень используемого инструмента зависит от комплектности ворот

Из материалов надо иметь в наличии:

профильную трубу различного сечения;
крепёж;
фурнитуру;

Фурнитура должна быть в достаточном количестве и высокого качества

бетонный раствор;
опорные столбы;
профнастил или другой материал для оформления створок.

Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы

Изготовление каркаса

Изготовление каркаса выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Элементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов.
	К внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение.
	Руководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот.

Установка полотна и крепление замка

Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.

Замок должен иметь подходящую конструкцию

Изготовление и монтаж рамы

У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции. Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.

Паз должен быть идеально ровным

Установка направляющих и фурнитуры

Работы выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Из металлического листа толщиной 4-5 мм вырезаем два треугольника со стороной 12 см. В вершинах треугольника просверливаем отверстия и размещаем в них отрезки прутов длиной 2,5 см и диаметром 1 см.
	Проверяем соотношение геометрических параметров опорных треугольников и сформированного паза в направляющей. Треугольник должен свободно перемещаться.
	На оси опорных треугольников устанавливаем подшипники. Полученная каретка будет перемещаться внутри направляющей, поэтому диаметр наружного кольца опор должен быть соответствующим.
	К третьей вершине треугольников крепим опорную часть для ворот. С её помощью каретка будет привариваться к каркасу створки.
	Устанавливаем створку. Монтируем ограничители, которые не позволяет створке выйти за пределы направляющей. Проверяем работоспособность системы.

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

электронный привод для откатных ворот;
пульты для дистанционного управления;
элементы для безопасности;
рейка с зубцами;
сигнальная лампа;
сварочный аппарат;
сверла для металла и дрель;
приводы для подключения элементов безопасности;
электроприводы для питания;
приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

выбор места для электропривода;
укладка привода на швеллер и закрепление его зубчатой рейкой;
приваривание рейки к профильной трубе;
установка концевых выключателей;
подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Как определить габариты?

Размеры откатных ворот на этапе проектирования забора определяются, исходя из собственных предпочтений. В данном случае схема всей конструкции ограды составляется с нуля и можно подкорректировать ее на любом этапе. Однако в ситуации, когда забор уже построен, главным параметром является ширина проема. Она определяет размеры подвижной секции на роликах.

Габариты ворот

Створка может превосходить значение ширины проема в 1,2-2 раза. Однако рекомендуется выбирать вариант откатных ворот, который в 1,5 раза шире. Тогда секция будет иметь наиболее оптимальные размеры. Если нет возможности реализовать данное решение, ширина ворот может быть уменьшена до значения, которое составляет 1,2 от проема.

В среднем ширина машины достигает 2м, вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

Условия, которые этому способствуют: близкое расположение подвижной секции к торцу соседнего забора; неровная поверхность почвы, из-за чего обустраивается ступенчатое ограждение.

Ширина проема зависит не только от собственных нужд и предпочтений, так как в некоторых случаях улица слишком узкая и даже легковой автомобиль не сможет развернуться. Рекомендуется выполнить пробный заезд на участок через импровизированные ворота. Для этой цели нужно вбить в грунт два колышка. Если разметка позволяет автомобилю свободно разворачиваться, составляется схема и продолжается обустройство ограды и ворот.

Чертеж и конструкция роликов

Для секции на роликах со средней балкой можно задействовать откатной механизм со скрытыми подшипниками. Такой вариант не требует регулярной смазки и надежно защищен от внешних факторов. Если рассматривать исполнение с нижней направляющей, то в данном случае также используются ролики со скрытыми подшипниками.

Это снижает расходы на обслуживание, а также исключает необходимость прилагать усилия для демонтажа конструкции с целью выполнения смазочных работ.

Пример чертежа раздвижных ворот

Чертеж откатных ворот:Стоимость откатных ворот сегодня заметно меньше, чем в прежние времена, однако, предлагается данное исполнение по более высокой цене, если делать сравнение с прочими аналогами. Но установку вполне можно произвести самостоятельно при условии, что будут соблюдены некоторые правила монтажа.

Какие существуют разновидности откатных ворот?

Подвижная створка на роликах встречается в нескольких исполнениях:

Подвесные;
Откатные, движение которых осуществляется по рельсу;
Консольные.

Каждый из вариантов имеет свои нюансы устройства, плюсы и минусы, которые не позволяют применять их в определенных ситуациях, но делают возможной установку в других случаях.

Подвесные ворота

Устройство автоматических откатных ворот подвесного типа отличается от остальных двух вариантов способом крепления подвижной створки: она соединена с верхней балкой, закрепленной на уровне 3-5 м. Высота установки верхней направляющей определяется видом объекта, где она используется.

Конструкция откатных ворот данного вида не слишком популярна сегодня, что обусловлено ограничением проема по высоте и в результате далеко не весь транспорт может проехать на объект.

Подвижная секция, которая перемещается по рельсу

Как можно понять из названия, устройство этих ворот на роликах отличает присутствие нижней рельсовой направляющей. По данному элементу движется вся конструкция.

Учитывая расположение направляющей (поперек проема), при эксплуатации откатных ворот данного типа возникает ряд сложностей: необходимо регулярно очищать направляющую рельсу от загрязнений, снега (в зимний период); балка хоть незначительно, однако, все же мешает проезду машин. Кроме того, устройство такой подвижной секции на роликах не позволяет применять ее при сильной ветровой нагрузке.

Консольные конструкции

Это наиболее удобный в эксплуатации вариант откатных ворот, потому как он не предусматривает ограничения проема по высоте, а снизу отсутствует направляющий рельс.

Консольные конструкции со средней рельсой

Удерживает конструкцию нижняя балка, закрепленная на консольных блоках (роликовые опоры). Встречаются разные исполнения откатных ворот данной разновидности:

Направляющий элемент располагается снизу конструкции;
Монтаж балки в верхней части подвижной створки;
Направляющий блок установлен посередине откатных ворот.

Каждый из вариантов рекомендуется применять при разных условиях. Это позволит получить наиболее эффективные в эксплуатации.

Автоматика на ворота

Так как существует большое количество предложений от различных производителей с различными характеристиками, мы собрали самые популярные из них в сравнительную таблицу для массы ворот в 400–500 кг

При сравнении обратите внимание на мощность привода и интенсивность использования — это наиболее значимые критерии.. Сравнительная таблица по приводам от различных производителей. Сравнительная таблица по приводам от различных производителей

Сравнительная таблица по приводам от различных производителей

Производитель	Страна	Вес ворот	Стоимость на февраль 2016 г.	Данные о комплектности
Doorhan	Россия	800 кг*	17 475 руб.	Sliding-800 KIT. Комплект привода в масляной ванне, 230 В, интенсивность 50%. Скорость открывания 12 м/мин. Комплект: привод со встроенным блоком управления, зубчатая рейка 4 м, лампа сигнальная со встроенной антенной, фотоэлементы безопасности, ключ-выключатель, пульт дистанционного управления.
Came	Италия	500 кг	28 125 руб.	Came BX-78 KIT. Основные характеристики: 230 В, самоблокировка, для ворот с датчиком контроля движения и обнаружения препятствий (инкодер), интенсивность 30%. Комплект: электропривод, встроенный блок управления, 4 м зубчатой рейки с комплектом крепежа, радиоприемник AF43s, сигнальная лампа Kiaro 230N, фотоэлементы безопасности, 2 пульта управления.
Faac	Италия	500 кг	13 125 руб.	230 В, интенсивность 30%. Скорость открывания 12 м/мин. Комплект: Привод 740 Е, блок управления 740 D, 230 В, Z16, V 12 м/мин, магнитные концевики, консистентная смазка, с монтажной пластиной.
Nice	Италия	500 кг	15 825 руб.	Ro 500 KCE. Интенсивность 9 циклов/час, скорость 0,18 м/с, регулировка скорости, усилия, паузы, ускорения и замедления в конечных точках, обнаружение препятствий, функция калитки. Комплект: электропривод, встроенный блок управления, радиоприемник, 2 пульта дистанционного управления.
Sommer	Германия	400 кг	16 400 руб.	Gator SG1. Для ворот 6 м. Максимальная скорость работы привода 200 мм/с, максимальное тяговое усилие 800 Н, макс. потребляемая мощность 51 Вт, напряжение питания мотора 24 В. В комплекте 5 м зубчатой рейки с пластиковым покрытием. Встроенный приемник и 1 пульт 4-х кнопочный. Функция определения препятствий. Расширенный рабочий диапазон температур. Разблокировка при помощи ключа.
BFT	Италия	500	11 840 руб.	BFT DEIMOS BT. Электропитание двигателя 24 В, мощность 50 Вт, скорость 13 м/мин, интенсивность использования — интенсивное, крутящий момент 10 Нм. Комплект: привод Deimos BT + встроенный блок управления А600 + встроенный 2-х канальный радиоприемник Clonix-2 на 63 пользователя. Самоблокирующийся электропривод. Электронный регулируемый ограничитель момента. Встроенный 2-х канальный радиоприемник. 2-й радиоканал — только режим калитки. Для установки требуется зубчатая рейка.
Somfy International	Франция	500 кг	18 800 руб.	Somfy ELIXO 500 230 V RTS. Комплект: привод Elixo 500 230 V RTS — 1 шт. Keygo RTS радиопульт 4-х канальный — 2 шт. Внешняя антенна RTS с кабелем 8 м — 1 шт. Тип электропитания — 230 В пост. тока. Потребляемая мощность — 290 Вт, конденсатор — 1 мФ, передаточное отношение редуктора — 1/30, скорость перемещения — 8,5 м/мин, определение препятствий — механическое, максимальное количество циклов в день — 100, блок управления — встроенный с микровыключателями, максимальное количество радиопередатчиков — 36.
FAAC	Италия	500 кг	10 320 руб.	Привод FAAC 740 со встроенной платой управления и монтажной пластиной (арт. 109780) — 1 комплект. Напряжение электропитания 230 В, 50 (60) Гц, потребляемая мощность 350 Вт, потребляемый ток 1,5 A, тяговое и толкающее усилие 45 даН, скорость вращения двигателя 1400 об/мин, температура срабатывания термозащиты двигателя 140 °C, передаточное отношение 1:25, скорость движения ворот 12 м/мин (звездочка Z16).

* Для ворот массой 300 кг цена чуть ниже

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

Плавным и тихим движением створок.
Большим сроком службы.
Наличием автоматизации.
Устойчивостью к механическим и погодным воздействиям.
Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

В процессе монтажа приходится дополнительно бетонировать столбы.
Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Устройство фундамента

Начинать нужно с фундамента. Конечно, многие делают самодельные откатные ворота и без такового, когда конструкция легкая – они делаются из металлопрофиля и профильной трубы. Первый материал еще называют профнастил или профлист.

Итак, сначала нужно сделать разметку под фундамент. Размеры основы делают вдвое меньше проема ворот. Ширина же ямы под бетон выкапывается порядка полуметра – в сторону двора.

Опорные столбы, по возможности, для таких ворот – уже имеющиеся столбы забора. Это позволяет избежать затрат на ответные столбы, которая будет приходиться напротив будущего фундамента, то есть с противоположной стороны, да и внешний вид конструкции не пострадает.

Нужно в обязательном порядке определить место для укладки кабеля – это если ворота все же будут автоматическими. В качестве гильзы для него, зачастую, используют трубу ПХВ на полдюйма. Это недорого и долговечно.

Выемка грунта должна производиться на глубину не меньшую чем промерзает грунт в данном регионе. Цифру можно найти в СНИПе (строительные нормы и правила), узнать у строителей в каком-нибудь соответствующем учреждении и т. д.

Закладные изготавливают из швеллера с приваренными в нижней части отрезками арматуры. Вся эта конструкция помещается в вырытую траншею так, чтобы швеллер, по возможности, был как можно плотнее к имеющемуся столбу. Он располагается строго горизонтально и параллельно открыванию будущих ворот – это проверяется уровнем.

Закладные заливаются бетоном, который должен немного выступать выше этой поверхности – это достигается наличием опалубки.

Необходимо выдержать время, которое отведено для застывания бетона, и приступать к монтажу ворот только после этого, строго соблюдая технологию.

Такой способ наиболее распространен и популярен, но есть и другие.

Свайно-монолитный

Свайно-монолитный фундамент более экономичен. Делается следующим образом: в землю вкапывают два столба (армированных), которые нужно соединить между собой швеллером.

Такой способ не предполагает большого расхода бетона. В качестве инструмента для выемки земли используют садовый бур, и глубина таких отверстий должна быть не менее показателя промерзания грунта в данном регионе, как уже говорилось. Отверстия должны быть выполнены максимально близко к забору, и каждое из них соединяется узкой траншеей.

Свайно-винтовой

В последние годы все чаще стали использовать винтовые сваи для многих целей – начиная от установки заборов и заканчивая обустройством фундамента под дом. Используют и в этом конкретном случае.

Преимущество свайно-винтового фундамента:

Нет никакой необходимости производить как земельные, так и бетонные работы.
На обустройство уходит немного времени.
После монтажа свай можно сразу же начинать монтировать ворота.

Для того чтобы сваи служили долго необходимо использовать любое доступное антикоррозийное покрытие.

Без столбов и фундамента

Возможность монтажа металлических откатных ворот возможна без столбов и фундамента. Когда конструкция легкая, а ворота имеют небольшую длину. На этом вполне реально сэкономить материалы, время и деньги устроителя.

Монтаж своими руками подвесных откатных ворот

Конструкция предполагает наличие верхней направляющей балки
