Откатные ворота для дачного участка

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Особенности конструкции.

Откатные ворота бывают роликовыми и рельсовыми. У первого типа конструкция более надежная, поэтому системы с рельсовой направляющей в нижней части конструкции почти не применяют.

Системы могут сооружаться в двух вариантах: в виде моноширмы или двойной синхронной конструкции. Моноширма представляет собой одну створку, опирающуюся на установленные в боковой части проема роликовые направляющие (консольные опоры или тележки). По ним створки перемещаются в сторону и открывают проезд. В процессе установки не требуется верхняя перетяжка между столбами. Удобство и простота моноширмы делают ее востребованной на дачных участках.

У двойных систем имеется две створки, отъезжающие в противоположные части проема. Консольная конструкция отличается двумя опорными фундаментами, верхней балкой (направляющей) для добавочных роликов. Она может выдерживать тяжелое полотно.

Перед приобретением таких створок нужно убедиться, что на территории вдоль ограждения будет достаточно площади для отката полотна. Также нужно определить материал заполнения и зону локализации калитки.

Наличие калитки в комплексной воротной конструкции удобно, так как иногда не требуется открывать створки или нужно встретить гостей, пришедших пешком. Стоимость систем с калиткой или без нее практически не отличается, так как на общую сумму влияет комплектность подвижного устройства и применение автоматики.

Конструкционные особенности

Существует всего три вида откатных ворот, которые отличаются по способу установки узла автоматики: с нижней, верхней и средней балкой. Расположение несущей рельсы определяет способ установки электропривода. Если планируется монтировать раздвижные ворота на даче, лучше всего будет выбрать последний из вариантов. Это обусловлено тем, что расположение балки посередине полотна створки позволит избежать необходимости регулярной очистки проема от снега в зимний период.

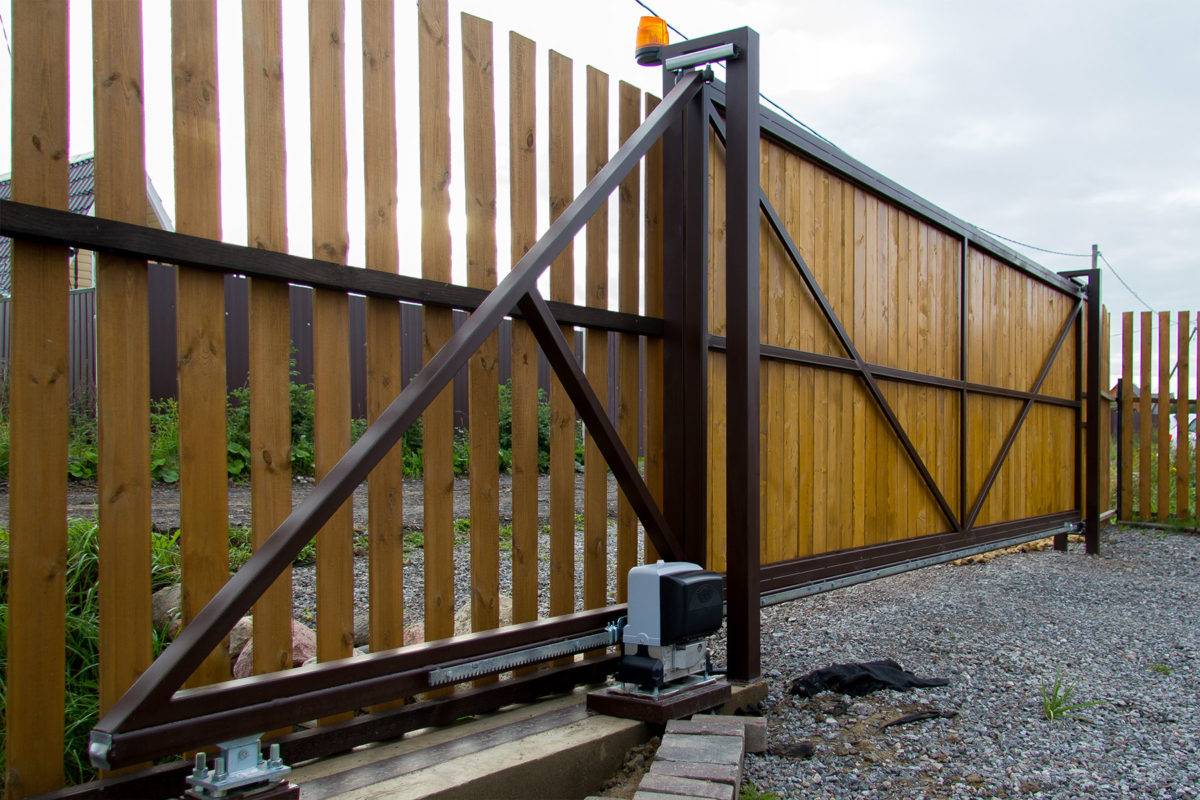

Конструкция откатных ворот консольного типа с автоматикой

Можно выбрать как механический, так и автоматический способ управления. Если правильно выполнить установку ворот, оба варианта будут эксплуатироваться довольно легко, без необходимости приложения физических усилий для воздействия на створку.

Типы откатных конструкций: на данный момент рельсовые ворота уже считаются пережитком прошлого.

Крепление подвижного полотна обеспечивает набор фурнитуры, куда входит: два вида уловителей (нижний, верхний), боковой ролик и кронштейн, несущая балка, роликовые системы.

Сравнение с распашными.

Если вы столкнулись со сложным выбором для въезда на собственную территорию, то можно определиться между откатными и распашными разновидностями. Общей их чертой является возможность автоматизации, разные стилевые исполнения. Их принципиальными отличиями является:

Экономия полезного пространства при применении откатных типов;
Стоимость монтажа распашных ворот ниже, чем сложный проект консольной системы;
Для консольных устройств необходима заливка фундамента и обустройство зоны отката;
Для распашных ворот требуется расчистка въезда, уборка снега, наледи в области хода створок;
Распашные створки менее устойчивы к ветровым воздействиям и требуют конструктивного усиления.

В общем, для экономии собственного времени и защиты более долговечными и надежными конструкциями рекомендуется установить откатную систему ворот.

Установка откатных ворот на дачу.

Длительное время мы успешно занимаемся разными защитными конструкциями, в том числе и установкой откатных ворот на загородных домах и дачах.

Предлагаем проверенные решения облагораживания экстерьера в границах оптимального бюджета, соблюдаем строительные нормативы, правила монтажа, предоставляем срок гарантии в 1 год на комплектующие и свою работу.

Высокотехнологичная производственная база с металлообрабатывающими станками, проверенные конструктивные решения позволяют предлагать нам качественные и надежные откатные ворота, отвечающие требованиям заказчика.

По заявке заказчика замерщик выезжает на объект, проводит расчеты и заключает договор. Стоимость ворот зависит от выбранной комплектации (параметров, стройматериалов, сложности декорирования, наличия автоматики). Затем заказ отправляется на изготовление и доставляется заказчику.

Установка откатных ворот осуществляется в любое время года, в удобное для заказчика время. В состав комплексного монтажа входят следующие работы:

Анализирование особенностей местности, характеристик почвы, особых условий и выполнение измерений;
Составление рабочего эскизного проекта и сметной документации;
Транспортировка материалов на стройплощадку;
Подготовка инструментов: инверторное сварочное оборудование с электродами толщиной по 2.5-3 мм, болгарка с дисками по металлу, воздушный компрессор для окрашивания, кисточки, валики, молоток, дрель, пассатижи, уровень, клепатель, рулетка;
Монтаж опор из профильных труб, нарезанных по размерам чертежа. На их поверхности не должно быть ржавчины. Предварительно фундамент заливается железобетонным раствором с верхней закладной площадкой из металлического швеллера;
Производство и установка рамы;
Крепление полотна, выбранного в соответствии с дизайном дачи и собственными предпочтениями;
Установка приводного устройства;
Проверка функционирования конструкции.

Работы проводятся с составлением и подписанием письменного договора, выдачей гарантийных обязательств на используемые товары и оказанные услуги.

Чертежи, схемы, эскизы и конструкция откатных ворот

Монтаж узла автоматики

Основные этапы: крепление зубчатой рейки на несущем блоке (по всей его длине); установка электропривода на металлическом каркасе на уровне середины полотна створки, там же, где располагается несущий рельс; монтаж концевиков. Последние элементы располагают по краям балки, причем более эффективны магнитные исполнения, но они и стоят дороже.

Ручной механизм управления обойдется дешевле, а технология его установки займет на треть меньше времени, так как не нужно заботиться о креплении узла автоматики, продумывать способ подведения кабеля, настраивать работу привода.

Автоматика для ворот используется для экономии человеческих усилий и времени, а также позволяет сделать жизнь более комфортной и приятной.

Основные этапы самостоятельного монтажа: определение размеров створки; подготовка фундамента (с армированным каркасом и металлическими столбами, выступающими над поверхностью грунта на довольно большое расстояние – до уровня середины полотна створки); изготовление подвижной секции, а также ее монтаж.

https://youtube.com/watch?v=BUmomxfYS1w

Поэтапный монтаж откатных ворот

Важно соблюдать последовательность строительных работ, выдерживая необходимые паузы между этапами для закрепления результата. Схема откатных ворот для дачи

Схема откатных ворот для дачи

Установка опорных столбов

Изготавливаются опоры из кирпича, бетона, камня, металла.

Металлические или бетонные опоры просто заливают и бетонируют в ямах глубиной 1 м и шириной 0,5 м. Столбы из камня или кирпича выкладывают, начиная с такой же глубины, армируя слои закладными в виде металлических площадок с приваренной к ним проволокой.

Изготовление фундамента

Длина фундамента должна быть больше длины противовеса на 30 см. Для этого выкапывается траншея глубиной не менее 1 м. Изготавливают закладную, используя швеллер шириной 20 см. К нижней части швеллера привариваются куски арматуры, длина которых равна глубине траншеи. Арматура скрепляется между собой короткими отрезками металла.

Схема фундамента

Совет: если ворота будут снабжены системой автоматики, то предварительно для нее прокладываются силовые кабели, помещенные в защитные гофры.

Швеллер устанавливается в траншею так, чтобы его верхняя плоскость находилась на уровне земли с учетом укладки плитки или асфальта. Арматура выступает в качестве силового пояса. Траншея бетонируется. После заливки бетон необходимо выдержать около 3-х недель.

Фундамент ворот перед заливкой

Изготовление откатной створки

Створка изготавливается из профилированной трубы сечением не менее 5 х 5 см. Сначала сваривается каркас рамы, а затем к нему привариваются заполняющие элементы. Для внутренних элементов можно использовать трубу сечением 2 х 4 см. Створка грунтуется и окрашивается.

Монтаж конструкции

Монтируются площадки для установки роликовых опор. Их лишь прихватывают сваркой.
На площадках устанавливаются ролики.
Створку примеряется по месту методом накатки ее на ролики.
Створка и тележки демонтируются.
Роликовые опоры устанавливаются на свои места.
Створка фиксируется в закрытом положении и выставляется горизонтально посредством регулировочных болтов.
Внутрь направляющей балки вставляется ролик, а затем фиксируется болтом или сваркой.
На верхний край полотна, напротив ближнего опорного столба, монтируется роликовый ограничитель.
Устанавливается нижний, а затем верхний улавливатели.
Выполняется регулировка улавливателей и опорных роликов.
Торцы направляющей закрываются пластиковыми заглушками.
Створка зашивается выбранным материалом.

Роликовая каретка

Подключение автоматики

Для установки автоматики приобретаются электропривод, зубчатая рейка, блок управления, концевики, пульт ДУ, сигнальная лампа, фотоэлементы. Как правило, в продаже имеются уже готовые комплекты с инструкцией.

Типы управления.

Управление воротами может быть механизированным (ручным) или дистанционным, требующим специального оборудования для автоматизации. Выбор остается за владельцем.

Ручное управление остается актуальным для частного небольшого домика с маленьким двором.

В большом загородном коттедже с крупной прилегающей территорией и гаражом, для комфортного проживания нерационально экономить на автоматике, обеспечвающим управление створками на скорости 25 см в секунду.

Дистанционное управление связано с возможностью открытия полотна через телефон, карточку, но обычно предпочитают дистанционный пульт. Передача сигнала осуществляется специальным приемником, который бывает внутренним и внешним.

Основой такой системы является управляющий блок, куда поступает от приемника и концевых выключателей оповещение, после чего осуществляется управление посредством двигателя. Рекомендуем следующие модели двигателей:

FAAC 740. Двигатель отличается улучшенной смазкой элементов, что сохраняет его рабочие показатели даже при повышенных или пониженных температурах. Продукция имеет увеличенный ресурс, оснащается пультами дистанционного управления с функцией записи друг от друга. Это позволяет удаленно программировать новые пульты в память приемника;
Doorhan Sliding 800. Это мотор-редуктор высокой мощности с качественными стальными элементами, обеспечивающими бесперебойную передачу в процессе длительной эксплуатации. Имеет современный дизайн и качественный внешний корпус. Мотор может работать при скачках сетевого напряжения;
An-Motors ASL 500. Двигатель ставится на полотна массой не более 0.5 тонн. Модель считается наиболее ходовой, потому что идеально подходит для монтажа на дачном участке или придомовой территории. Редуктор адаптирован к российским климатическим условиям, поэтому безотказно функционирует при -20 и при +30°C. У него имеется защита от перегревания, а также бесшумная работа. Надежный и долговечный мотор не нуждается в специальном обслуживании.
Nice RB 400. К привлекательным достоинствам мотора относят большой ассортимент функций, стойкость к негативным погодным факторам и бесшумную работу. Устанавливается двигатель в основном на участках со средней степенью эксплуатации;

Для удобства и безопасности ворота можно доукомплектовать дополнительными элементами (фотоэлементы, датчики движения, сигнальная лампа и т.д.).

Виды откатных ворот

Откатные ворота для любой дачи могут быть исполнены в следующих вариантах:

Подвесные

Ворота движутся по направляющей, которая закреплена сверху проема.

Схема подвесных ворот

На створке закреплены ролики, которые и перемещают ее в сторону. Конструкция достаточно надежна и долговечна, а ее работоспособность не зависит от атмосферных осадков или скоплений листвы на участке. Как недостаток, следует отметить ограничение по высоте проезда автотранспорта. Впрочем, высоту можно скорректировать, зная параметры своей машины. На практике такой тип ворот применяется редко.

Откатные по нижнему рельсу

Неподвижный рельс жестко закреплен на земле. На нижней части откатной створки установлены роликовые каретки, которые и перемещают ее по рельсу. На опорном столбе имеется ролик со скобой, который удерживает верхнюю часть створки.

Несмотря на простоту и низкую стоимость такой конструкции, у нее имеется существенный недостаток. Нижний рельс может забиваться листвой, мусором или снегом, затрудняя передвижение роликов. Чтобы нивелировать данный недостаток, можно использовать приподнятый над землей рельс и особую конструкцию роликовых кареток.

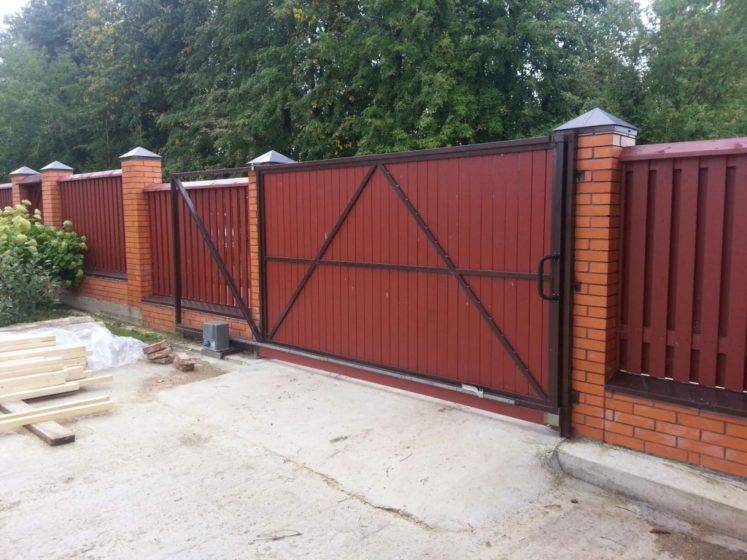

Консольные

Это более сложная конструкция, направляющая балка в которой находится на самой створке, двигаясь вместе с ней. А вот роликовые каретки закреплены неподвижно на земле. Сдвигающаяся створка не контактирует с поверхностью земли, поэтому ей не страшны снежные сугробы или опавшие листья.

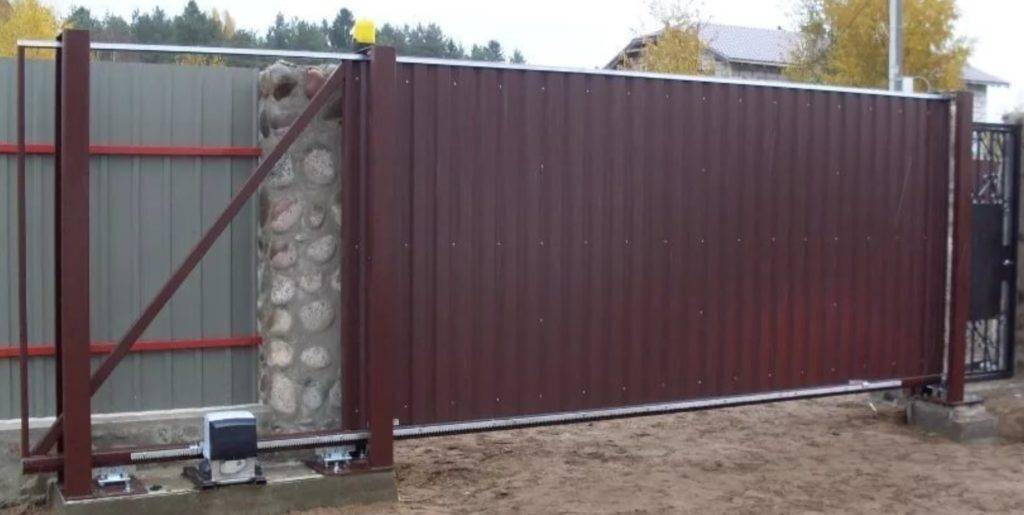

Консольные откатные ворота для дачи

Тем не менее, у нее имеется несколько особенностей:

Ворота имеют противовес, который подбирается индивидуально.
Длина отката створки получается вдвое большей, нежели длина самого сдвижного полотна.
Слишком широкие проемы перекрыть чрезвычайно сложно, а конструкция, в этом случае, теряет свою надежность.

Изготовим откатные ворота.

Предлагаем изготовление откатных ворот из собственного сырья по своему проекту или эскизам заказчика.

Производим любые модели, в том числе варианты с калиткой из стальных профилей в готовом или сборном виде. Ширина открытия составляет не более 7 м, а для промышленных вариантов может составлять 12 м.

В основу продукции входит легкий и жесткий металлический каркас из труб, которые соединяются между собой сваркой. На основу накладывается полотно, с типом его заполнения можно ознакомиться предварительно.

Рабочая часть может располагаться справа или слева от проема с шириной противовеса 30-50% от ширины въезда. Роликовые опоры обеспечивают беспроблемное открытие и закрытие устройства даже при сильных порывах ветра.

Может применяться облегченный или массивный вариант ворот. Облегченный тип предназначен в основном для дачных участков, их масса равна не более 400 кг. Для систем с кованными элементами и большим проемом вес конструкций может составлять 700 кг.

Даже при ручном управлении полотно легко перемещается на каретках вдоль направляющей. В открытом виде створку не надо фиксировать, защищая от захлопывания под порывами ветра. Конструкция обеспечивает надежность механизма. Внутри направляющей находятся роликовые каретки, защищенные от загрязнений и действия негативных внешних факторов.

Системы почти не нужно обслуживать и ремонтировать во время применения, так как мы их качественно устанавливаем. Также откатные ворота могут выпускаться в комплекте с распашной калиткой (ее можно установить рядом в заборе). Долговечность конструкций обеспечивается экономичностью ресурса привода и сдвижного устройства.

Как правило, мы производим систему с одним полотном. Для ее монтажа вдоль забора необходимо предусмотреть свободную площадь, на 50% превышающую ширину проема по одной стороне. При недостаточном месте мы предложим поставить двустворчатую систему, створки которой в два раза уже проема, раздвигаются в стороны.

Чтобы определить параметры полотна, нужно замерить расстояние между столбами. Также учитывают габариты транспорта, угол въезда машин, свободный зазор между воротными опорами и шириной машины (0.3-0.5 м по каждой стороне).

Для прохода пешеходов, в воротах можно предусмотреть калитку. Она может располагаться в створке или отдельно в стороне. Многие специалисты рекомендуют второй вариант, так как у первого типа имеется высокий порог, который может мешать работе всей системы. Для машин среднего класса оптимальными будут ворота 2.5-3 м. При расчете ширины к проему прибавляется 20 см. Каркас, заполнение и финишное покрытие для калитки и ворот выполняются в общем стиле. Для стабильности геометрии их ставят на надежное основание.

Мы монтируем консольные створки на закладной в железобетонном основании с глубиной 1.5 м. При вспучивании или движении грунтов конструкция регулируется специальными гайками на шпильках по высоте.

В роли опорных деталей обычно применяются бетонные или кирпичные столбы, металлические трубы, винтовые сваи.

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

электронный привод для откатных ворот;
пульты для дистанционного управления;
элементы для безопасности;
рейка с зубцами;
сигнальная лампа;
сварочный аппарат;
сверла для металла и дрель;
приводы для подключения элементов безопасности;
электроприводы для питания;
приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

выбор места для электропривода;
укладка привода на швеллер и закрепление его зубчатой рейкой;
приваривание рейки к профильной трубе;
установка концевых выключателей;
подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

Особенности проектирования откатной конструкции

До начала выполнения работ необходимо нарисовать чертеж будущей конструкции, где будут указаны основные размеры отдельных элементов. Также следует рассчитать необходимое количество расходных материалов.

Размеры створки

Сдвижные ворота на даче изготавливаются по определенным размерам: ширине и высоте. Как правило, ширина полотна измеряется между основными опорными столбами с учетом габаритов имеющегося автотранспорта и угла его заезда на участок. Кроме того, по обе стороны от заехавшего на участок автомобиля должен быть зазор в 40-50 см. Так, для легкового автомобиля, ширина должна составлять не менее 2,5 м, если улица достаточно широкая. Если придется заезжать под острым углом, то лучше установить ширину проема 3-4 м. Для грузовых авто данный показатель увеличивается еще на 1 м.

Когда ширина полотна рассчитана, к данной величине прибавляются еще 20 см, необходимые для перекрытия щелей возле опорных столбов.

Высота ворот обычно соответствует высоте ограждения с учетом высоты направляющей.

Подбор направляющей

Основная сложность проектирования откатной конструкции состоит в расчете консоли с противовесом. Предполагается, что будут изготавливаться раздвижные ворота своими руками консольного типа.

Поскольку консоль не контактирует с землей или верхней направляющей, воротная створка удлиняется в полтора раза для создания противовеса. Для роликовых тележек необходимо обеспечить очень надежный контакт с грунтом, так как на них приходится основная весовая нагрузка. Эта задача возлагается на железобетонный фундамент, усиленный швеллером в верхней части.

Тип управления и фурнитура

Следует определиться с типом управления раздвижной створкой. Она может управляться комплектом автоматики или вручную

Также важно грамотно подобрать фурнитуру, состоящую из роликовой системы, нижнего и верхнего уловителей, кронштейна, бокового ролика, пластиковых заглушек

Дизайн и материалы полотна.

Ворота откатного типа арочной или прямоугольной формы оформляются в общем архитектурном стиле с фасадом здания и ограждением. Они могут иметь разный дизайн в виде обычного полотна или стильной кованой решетки.

По желанию клиента, полотно может выполняться из следующих стройматериалов:

Листового металла с полосками нержавеющей стали или фигурными элементами декора, которые получают ковкой или лазерной резкой.
Профнастила. Это экономичный вариант конструкций с высокой защитой от коррозии благодаря нанесенному в производственных условиях полимерному покрытию. Представляет собой гофрированные листы, выполненные из стали холодной прокаткой. Кроме простой установки, низкой стоимости и долговечности, материал не утяжеляет общую воротную конструкцию, не приводит к ее деформации или провисанию. Крепится саморезами или заклепками. Подобрать профильные панели можно по цвету, толщине, ширине и глубине волны.
Профнастила с коваными деталями для владельцев дачных участков, желающих объединить в своих воротах элегантность и практичность. Варианты элементов ковки могут предложить наши специалисты.
Стальных листов. Их выбирают по толщине, часто применяют как основу для кованых деталей.
Поликарбоната. Обеспечивает легкость конструкций.
Филенки. Для этого металлические листы проходят штампование. Получаются «шоколадки» разных параметров, которые крепят к каркасу заклепками или сваркой.
Сэндвич-панелей. Это практичный и современный стройматериал, представляет собой легкий наполнитель между листами оцинкованного металла. Выпускаются панели в крашеном виде и не требуют дополнительной обработки. Их главными плюсами является прочность, влагоустойчивость и легкость, придание конструктивной жесткости, снижение количества шума при закрытии и открытии створки. Ворота из сэндвич-панелей отличаются длительной эксплуатацией благодаря отсутствию сварочных швов, стойкому покрытию, не разрушающемуся от атмосферных осадков.
Решетки. Для таких ворот применяют решетку, если требуется прозрачность створки. Материал долговечный и стойкий к ветровым нагрузкам.
Деревянной вагонки разных пород, включая варианты с украшающими коваными накладками. Материал хорошо сочетается с загородным экстерьером. Но для длительной эксплуатации деревянных ворот надо подбирать качественную древесину и убедиться в ее соответствующей обработке. Иначе уже через несколько лет появятся трудности.
Кованых решеток. Стильное элегантное решение, создающее уникальную индивидуальность экстерьера.

При использовании в обшивке полотна ковки, филенки или стальных листов, нужно учитывать большое увеличение веса ворот. В соответствии с этим подбирают роликовые опоры и остальные конструктивные детали.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

Достоинства откатных ворот.

В состав откатной системы входит створка с консольным роликовым устройством отката, который крепится к фундаменту забора с боковой части входа. Полотно перемещается в горизонтальной плоскости вдоль забора. Для открытой створки не требуется дополнительное пространство, обеспечивается рациональное применение территории дачного участка.

К основным достоинствам откатных ворот относится:

Компактные размеры и открытие, эргономичность, свободное пространства перед воротами;
Прочность полотна, изготовленного на сварном металлокаркасе из профилированной трубы. Конструкции имеют высокий уровень износостойкости, за ними не требуется специальный уход, они устойчивы к механическим повреждениям и коррозии от атмосферных осадков;
Освобождение проема, неограниченная высота металлических конструкций для проезда. В проезде не нужно ставить направляющие;
Передвижению створки не препятствует загрязнение, снег или наледь. Ворота будут легко открываться и отъезжать в сторону;
Эстетичность, сочетание с загородным и городским пейзажем;
Надежность, долговечность, стойкость к взлому. Закрытая створка изнутри прочно фиксируется роликовым устройством и ловителями. Имеется система запоров;
Автоматизацию и удобную эксплуатацию. При отсутствии питания может осуществляться ручное управление;
Защиту вашей территории от посторонних глаз;
Долговечную работу с гарантией, плавный и бесшумный ход;
Перемещение ворот осуществляется по консоли, управлять ими может даже ребенок.
