Особенности конструкции
Устройство таких ворот не так сложно, как может показаться на первый взгляд. Учитывая некоторые моменты, вы сможете сделать и установить такие ворота собственноручно в домашних условиях, не прибегая к помощи специалистов.
Можно соорудить изделие из материалов, которые подбираются самостоятельно. Но лучше всего приобрести готовый комплект со всеми необходимыми деталями и собрать его самому, следуя инструкции. Устройство роликовых ворот, достаточно просто и наиболее полно выражается на рисунке ниже.
Устройство откатных ворот
Перед любыми самостоятельными работами по сборке изделия и его монтажа вам нужно будет, как следует ознакомиться со схемой будущей конструкции.
Учитывайте, что в любой полноценный комплект должны входить такие детали:
- направляющий профиль (консольная труба);
- опорные ролики (консольные блоки);
- нижний и верхний ловители;
- электрический привод;
- верхний кронштейн или устройство от качания;
- воротное полотно;
- зубчатые рейки;
- противовес из металлического профиля в виде прямого треугольника.
Изо всех этих элементов в итоге собираются откатные ворота на роликах, принцип действия которых вполне надежен и в то же время прост
Важной особенностью конструкции таких ворот является наличие ровного крепкого фундамента, в который монтируются роликовые опоры с помощью закладных болтов
К нижнему краю створки крепится направляющий закрытый профиль, благодаря которому ворота передвигаются на подшипниковых роликах. Они по итогу монтажа конструкции располагаются внутри направляющей балки.
Готовые ворота вы можете оборудовать замками, ручками и отворять вручную, но лучше всего установить своими руками электрический привод. Для его работы используются длинные металлические пластины с зубцами, которые зачастую прилагаются в комплекте автоматики.

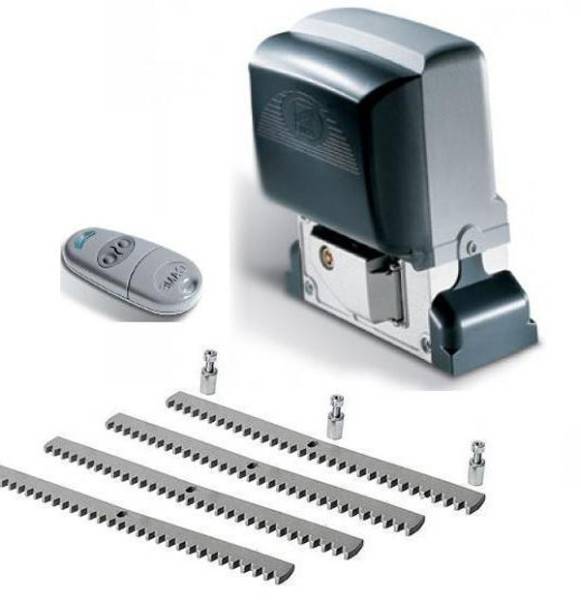

Комплект привода ворот
Зубчатые рейки крепятся к нижней основе несущей консольной балки, а затем устанавливается привод с шестеренкой, который в результате приводит в движение все полотно ворот. Такой механизм является наиболее практичным и удобным в повседневном использовании.
А защитная система, которую предусматривает такой привод, навсегда избавит вас от потребности в установке дополнительных замков и тревожных мыслей по поводу безопасности.
Внешний вид привода ворот
Общие особенности конструкции
Откатная система предполагает наличие в панели ворот секции-противовеса составляющего минимум треть от ширины всего въездного проема.
Сторона откачивания в ограде должна быть свободной на всю длину полотна ворот вместе с секцией противовеса.
Обязательна очень надежная опорная система или крепко смонтированная опорная рама на всю длину въездного проема.
Преимущества:
Недостатки:
- При определенной конструкции имеют малую прочность;
- Предъявляют высокие требования к прочности опорных конструкций;
- Невозможность установки в проемах ограниченных близким неустранимым препятствием со стороны откачивания.
Схемы и чертежи сдвижных ворот без автоматики
Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.
- Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
- Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
- Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
- Правая колёсная группа
- Левая колёсная группа
- Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
- Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
- Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
- Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
- Уровень земли (асфальт, брусчатка)
- Длинный швеллер приварен к нижней балке воротной рамы
- Электропривод (опционально)
- Зубчатая рейка для сцепления с маховиком электропривода
- Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
- Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
- Забор из профильной трубы 60х40 или 40х25
- Большие и прочные петли
- Петли для калитки. Также должны быть очень прочными
На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.
Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.
Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.
Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.
При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации
Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме
Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.
Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.
Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.
В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.
Типы конструкций
Современные откатные ворота из профилированного стального листа разделяются на такие разновидности:
- консольные, опирающиеся на ролики, передвигающиеся по бетонному фундаменту (наиболее часто используемый вид ворот, простой в установке и эксплуатации);
- рельсовые с нижними направляющими требующие установки нижней балки для передвижения каретки (при установке балки необходимо следить, чтобы ее верхняя часть находилась вровень с подъездной дорожкой, чтобы не мешать свободному проезду транспорта);
- , передвигающиеся на роликовых тележках, закрепляющихся на верхних направляющих (для таких ворот существуют ограничения по высоте, что необходимо учитывать при составлении чертежа и расчетах высоты створки).
Что нужно для изготовления ворот из профнастила с нижним рельсом
Рисунок 2. Схема ворот и забора из профнастила с нижним рельсом.
Схема ворот и забора из профнастила с нижним рельсом изображена на рис. 2. В качестве основы используются роликовые опоры. Ролики располагаются по дуге, в результате чего исключается заклинивание в случае смены хода створки на обратный. К закладной в основании устройства они закрепляются путем подставок для регулировки.
Откатные ворота с нижним рельсом делаются следующим образом:
- Подготавливается площадка под ворота. Длина должна равняться ширине проема плюс по 1 м под столбики. Половина проема уйдет на механизм. Ширина площадки — по 0,8 м во все стороны от оси створки.
- Устанавливаются столбики ворот.
- Формируется основание механизма.
- Монтируется рама с каркасной конструкцией. Нижний рельс и обшивка на данном этапе не устанавливаются.
- Сваркой надо прихватить швеллер к столбику.
- Далее устанавливается верхняя удерживающая каретка.
- Рельс приваривается к раме.
- После этого понадобится произвести регулировку удерживателя и верхнего элемента для улавливания.
- На основание устанавливается привод, на рельс — планка с зубчиками. Выполняется обшивка, монтируется калитка.
- Створка устанавливается на свое место.
Важно обязательно учитывать следующие нюансы:
- Основание нужно заливать бетонным раствором не ниже марки М400.
- После сборки раму надо будет прогрунтовать и покрасить.
- Не допускается закреплять улавливатели непосредственно к столбику из металла. Нащельник следует приварить к столбику вертикально. Расстояние от кромки столбику нужно брать исходя из размеров элементов для улавливания.
- Профнастилом раму створки нужно обшивать так же, как и ограждение. На каждую сторону рамы должно приходиться минимум 3 точки крепления. В качестве крепежных элементов следует использовать саморезы.
- Перед установкой рельс нужно смазать графитовой смазкой.
Распашные ворота из профнастила изготовить своими руками очень просто, нужно лишь соблюдать последовательность действий.
Автоматизация откатных ворот
Чтобы автоматизировать откатные ворота из профнастила используйте специальную фурнитуру (направляющая рельса, роликовые каретки и т.д.) и привод. Привод для автоматизации подбирается на основе размера и веса всей конструкции. Один из лидирующих производителей такого оборудования в мире – BFT.
Если вы решите делать откатные ворота своими руками и обшивать их профнастилом, они обойдутся вам в несколько раз дешевле, чем такой же покупной вариант с профессиональной установкой. Посоветуйтесь с продавцом при подборе комплектующих и привода для своих ворот, а чертеж подходящей конструкции лучше возьмите из готовых, чтобы не допустить ошибок.
Изготовление калитки
- Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
- С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
- Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
- Завариваем все детали конструкции.
Чертеж: размеры калитки из профнастила
- Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
- Затем калитку грунтуем и окрашиваем краской.
- При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
- С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
- Привариваем к опорным столбам петли и навешиваем на них калитку.
- Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.
Ворота из профнастила с элементами ажурной ковки
Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.
Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1 Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2 Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3 Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Откатные ворота. Чертеж и схема откатных ворот.
Что стоит учесть при монтаже распашных ворот?
Что это – откатные ворота?
Что понадобится для сооружения своими руками
Подключение оборудования
Откатные ворота из профнастила можно использовать на полностью механическом качании. Но весьма желательна и установка электрического привода. Такой привод может легко отключаться без его демонтажа и ворота будут прекрасно работать в механическом режиме, даже если нет электричества.
При установке электропривода на консольную балку монтируется приводная рейка с зубчаткой, смазанные графитной смазкой. Для большей пылеустойчивости лучше использовать модели с нижним расположением рейки привода.
Многие приводные механизмы оснащены или адаптированы к применению высокотехнологичных блоков.
Такие блоки могут позволить:
- Автоматическое отключение привода при закрытии;
- Автоматическое включение и отключение привода при подъезде и заезде;
- Дистанционное радиоуправление;
- Программируемость работы привода.
Установив себе откатные ворота из профнастила, вы намного облегчите себе въезд и выезд на автотранспорте, что в перспективе сэкономит вам массу суммарного времени.
Такие системы ворот давно стали основными в развитых зарубежных странах и уверенно ими становятся на территории Российской Федерации. Идя в ногу со временем и используя современные технологии, вы не только приносите ощутимую пользу себе, но и делаете свой вклад в направлении оптимизации общего уклада жизни в нашей стране. Всегда выбирайте лучшее и вы никогда не будете в накладе.
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
Пошаговая инструкция монтажа
Про оптимальную длину ворот в заборе
Делая ограждение собственного участка, следует сразу озаботиться расположением и шириной ворот в заборе. Эта ширина должна позволять полноценно въезжать на участок машине владельца, чтобы без проблем можно было подъехать к гаражу или крытой стоянке. Кроме того, следует помнить, что к вам иногда будут приезжать и другие люди на машинах с иными габаритами, а также, возможно, потребуется въезд на участок сельскохозяйственной техники, машины ассенизаторов, строительной технике и т.п.
Оптимальная длина ворот в заборе — без использования грузовой техники
Какой выбрать материал для ворот?
Материал для ворот должны соответствовать по цвету и исполнению вашему забору и, желательно, симпатично смотреться рядом со строениями на самом участке. То есть если забор деревянный, то и ворота лучше сделать с использованием дерева и металла. Металл будет выполнять роль каркаса и, возможно, декора. Не забудьте вовремя обрабатывать древесину специальными пропитками от насекомых и гниения, чтобы не потребовалась скорая замена, а также покрывать лакокрасочными материалами. Делается это обычно один раз в 4-5 лет.
Самый популярный материал для ограждения участка — профнастил. Его так же можно использовать для возведения калитки и ворот. Преимущества профнастила: быстрый и простой монтаж, большое разнообразие цветовых решений (есть качественные имитации под дерево, плитку и кирпич), отсутствие уходовых процедур во время эксплуатации, а также невысокая цена. Для каркаса конструкции можно будет использовать металлические профили или трубы (лучше всего — квадратного сечения).
Дольше всего прослужит полностью металлическая конструкция. Минимальный срок эксплуатации — 30 лет. Единственный недостаток — периодически необходимо подкрашивать, но так как делается это достаточно легко и быстро, то серьезным недостатком такое назвать нельзя. Тем более что можно будет использовать различные краски для разнообразия в оформлении вашего участка. Зато металл огнестоек, прочен, выдерживает сильные удары и практически любые природные катаклизмы.
Какая должна быть длина ворот в заборе?
Проектируя ширину ворот, следует отталкиваться от того, какой именно заезд на участок — прямой или под углом, требующий маневра? Если последнее, тогда ширина должна быть чуть больше, чем при прямом въезде
Это особенно важно в тех случаях, если вы планируете остановиться на размерах в 3-3,5 метра или меньше
Для удобства можете использовать такие параметры:
- для въезда только легковых автомобилей — 2,5-3 метра,
- для въезда легковых авто и машин среднего звена (в том числе «Газель») — 3,5 метра и больше,
- для грузовых автомобилей, сельхоз.техники и т.п. — минимум 4 метра.
Как сэкономить?
Если с вопросом «Какая ширина ворот должна быть?» мы уже разобрались и решили, что сооружение лучше делать из металла, то остался вопрос «Как можно сэкономить без ущерба для качества?». Вопрос вполне закономерный, так как на него очень влияет ширина и высота изделия. Если с длиной вопрос уже решен, то отталкиваясь от высоты и толщины используемого металла можно высчитать окончательную стоимость и возможную экономию при изменении этих параметров. Обычно высота конструкции равна ограждению или чуть выше его и составляет 2-2,5 метра, но никто не запрещает вам сделать ее ниже.
Например, можно дополнительно сэкономить на типе изготовления изделия. Их всего 2:
- сварные изготавливают методом сварки различных материалов обычно уже на участке заказчика,
- кованные изготавливают вручную мастера-кузницы, как правило, они украшены различными декоративными элементами, которые придают им оригинальности и увеличивают стоимость. По требованию заказчика их количество может быть уменьшено или же вы можете потребовать их вообще не использовать, сделав только «голую» конструкцию.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Как нарезать профлист для ворот своими руками.
(фотографии, инструкция, видео мастер-класс)
Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила, ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!
Правила нарезки профнастила для ворот:
- Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
- По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
- Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;
Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.
Всё внимание на пошаговый фото-мастер-класс:
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=AKPggpTlLHIОригинальное название: Как обрезать профлист , профнастил вдоль для ворот.Автор видео: YriyKravec
Виды конструкции
По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:
Распашные
Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.
Откатные
Откатные ворота из профнастила легки в обращении и практически не требуют ухода.
Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.
Варианты крепления консоли:
- Сверху при прямоугольной верхней кромке полотна глухих ворот.
- Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
- С нижним расположением при закрытом профиле, когда важнее эстетика.
- Телескопический вариант для уменьшения места для открытия ворот.
Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.
Сдвижные
Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.
При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.
Кованые
Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.
Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Особенности конструкций и эксплуатации раздвижных ворот
Раздвижные ворота различаются по конструкциям и бывают:
- рельсовыми;
- подвесными;
- консольными.
рельсовые консольные подвесные Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.
Консольный механизм
Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:
отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт; большая парусность; механизм непросто взломать; простота чертежа и возведения; легко изготавливаются самостоятельно; подвесные ворота. Как понятно из названия, крепятся на рельс снизу
Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее
Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.
Колесные ворота
Это наземная модель, и она имеет массу недостатков:
- При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
- Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
- Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.
Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.
