Выбор печи на солярке для гаража и как изготовить своими руками

Розжиг

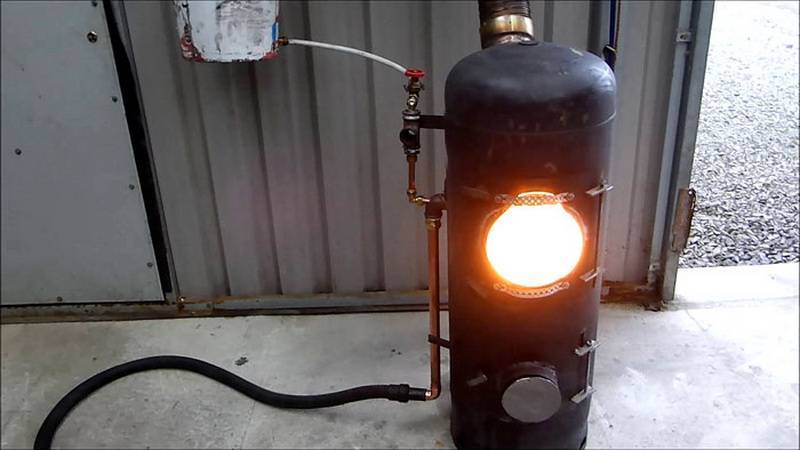

Капельная печка

Она хорошо подходит для маленьких помещений, изготовляется легко и быстро. Это идеальный прибор для отопления туристической палатки и небольших сооружений. Вот поэтапно процесс создания обогревателя своими руками:

• определяются с объектом, для которого создается прибор. Для небольшой комнаты 3*3 м потребуется ящик 30*30*45 см;
• в зависимости от габаритов печки можно взять огнетушитель и отпилить у него дно, или 200-литровый бак (для большого прибора). Эти элементы служат кабиной теплушки;
• для солярки потребуется медицинская горелка на 2 л. К резиновому шлангу, которым она оснащена, подсоединяется медная трубка небольшого диаметра длиной в 1 м, ее нужно согнуть под прямым углом;
• шланг сгибается пополам, в месте сгиба фиксируется струбцина для фиксации элементов печки. Винт устанавливается так, чтобы жидкость медленно капала;
• внутрь помещают ветошь – это фитиль. Она напитывается соляркой, хорошим материалом для нее будут ватные брикеты из старого матраса;
• устанавливается дверца;
• в корпусе по центру или около самой дверцы, но не возле трубы просверливается отверстие под диаметр медной трубки;
• ветошь поджигается, на нее медленно капает топливо – так работает эта печка.

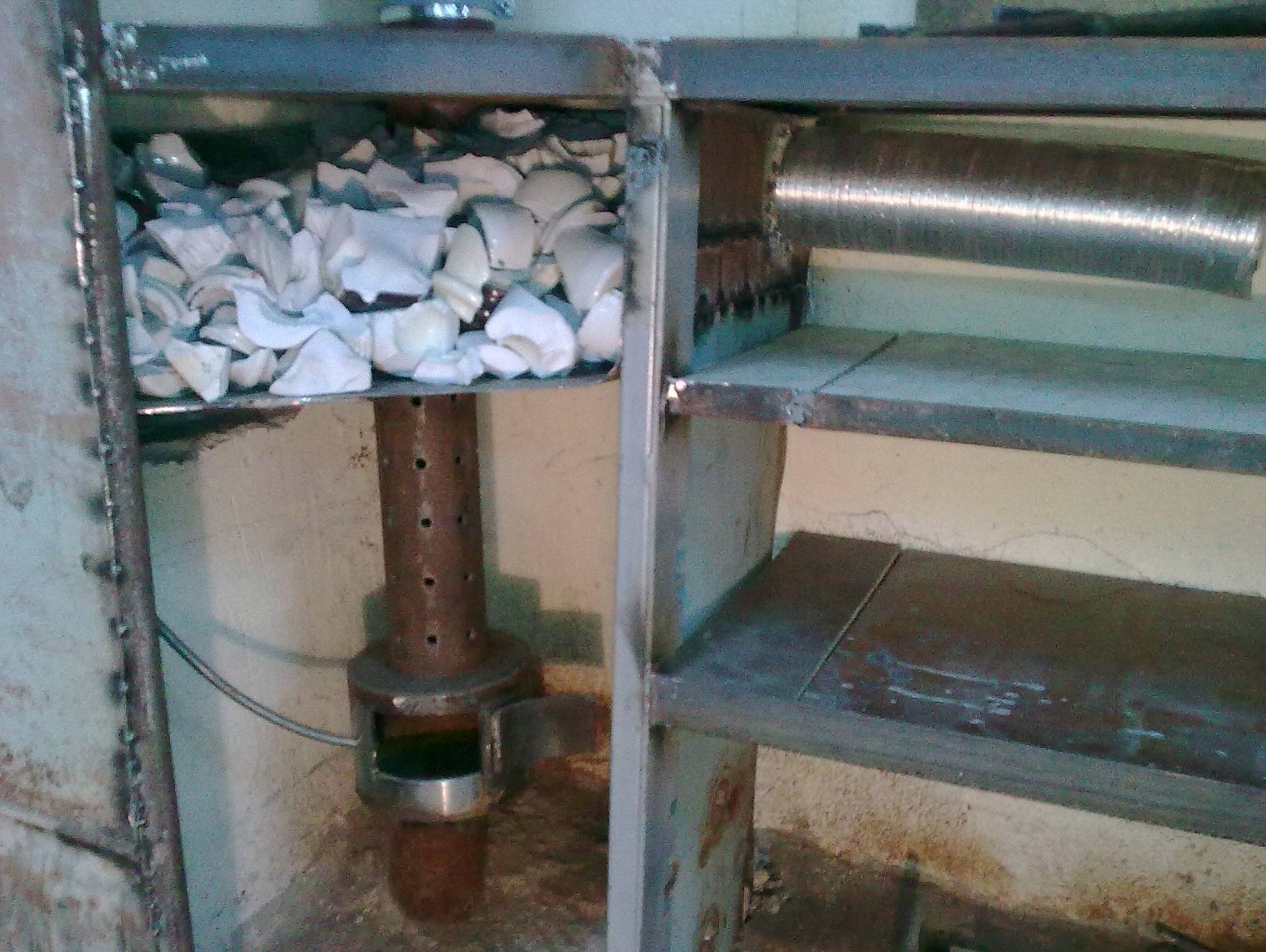

Отопление капельницами

Рекомендации по выбору печи

• Из всех печей на солярке для обогрева жилых помещений четко подойдет лишь одна – тепловая пушка непрямого нагрева. Отопительные аппараты типа «Солярогаз» могут применяться как временный вариант, если в комнате есть вентиляция.
• Для гаража, бокса или дачи лучше делать капельные обогреватели своими руками. Несмотря на популярность, мы не можем посоветовать вам самодельную чудо-печку. Этот агрегат слишком опасен и за время своего существования спалил не один гараж.
• Дизельная тепловая пушка – единственно верное решение, когда нужно обогреть большую площадь в здании, где нет других энергоносителей.
• Если печь капельного типа переделать в котел и подключить к системе водяного отопления, то можно с ее помощью обогревать жилой дом. Источник тепла выносится в пристройку или отдельно стоящее здание, где запахи дизеля никому не помешают.
• Надо понимать, что все жидкотопливные обогреватели требуют периодической чистки от сажи, обильно покрывающей внутренние поверхности камер сгорания и дымовых каналов. Исключение – заводская мини-печка на солярке, где придется менять перегорающие фитили.

Конструкция чудо-печи

• съемный топливный бак, оснащенный клапаном;
• регулировочный винт;
• блок с фитилем, который можно менять;
• решетка;
• корпус;
• отражатель;
• горелка.

Отражатель из металла расположен на корпусе, который окрашен порошковой краской. Именно благодаря отражателю происходит эффективный обогрев помещения. Горелка расположена в центре чудо-печи, а топливо самотеком поступает из расположенного на задней панели топливного бака. С помощью регулировочного винта устанавливается требуемая температура нагрева помещения. Это общая конструкция печи, работающей на солярке, но она может немного отличаться в разных моделях от разных производителей. Для изготовления печки используют жаростойкую сталь.

Вес чудо-печки может составлять 10 кг, что позволяет ее переносить в зависимости от необходимости, в другое помещение. Габариты: высота от 3500 до 6000 мм, глубина и ширина от 2500 до 4000 мм. Такой небольшой вес и маленькие габариты позволяют перемещать ее силой одного взрослого человека.

Розжиг

Перед розжигом бак устанавливается в предназначенное для этого места и в него заливается топливо. Затем необходимо снять решетку с горелкой и произвести установку фитиля в блок. После того, как фитиль вставлен, производится обратная установка горелки и решетки. После того, как все подготовительные работы завершены, открывается регулировочный винт и потребуется подождать полминуты, чтобы фитиль пропитался топливом. Затем уже производится розжиг горелки. Как только начнется интенсивное горение, регулировочный винт требуется завернуть до конца и выждав некоторое время, чтобы пламя осело, открыть обратно, установив необходимую степень нагрева. Прекращение работы чудо-печи осуществляется завинчиванием регулировочного винта до упора. Обязательно следует проследить, чтобы топливо выгорело до конца и огонь погас. Расход топлива в зависимости от конструкции печки может составлять 150−400 мл/час.

Видео, иллюстрирующее процесс розжига чудо печки:

Меры предосторожности

Запрещается:

• пользоваться отопительным прибором в плохо проветриваемом помещении;
• устанавливать печь в непосредственной близости от мебели и легковоспламеняющихся предметов;
• применять топливо, не соответствующее указанному в паспортных данных;

Кроме этого, необходимо исключить попадания на работающую печь воды и эксплуатироваться она должна только под контролем взрослых членов семьи.

4 Каким должно быть отопление в гараже?

5 Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500—6000 мм, а ширина и глубина 2500—4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Какую делать?

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:

• Двухконтурной газовоздушной;
• Фитильной;
• Капельной.

Пушка

Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:

Видео: пушка-обогреватель на солярке/отработке

Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.

Фитиль

Устройство фитильной печи на жидком топливе аналогично всем известному керогазу, слева и посередине на рис. В настоящее время выпускаются также бытовые отопительно-варочные печи Солярогаз (справа); их основное топливо дизель, но можно запускать и на керосине, расход которого будет немного больше, чем в керогазе.

Фитильные печи на жидком топливе могут нерегулярно использоваться для приготовления пищи в проветриваемых помещениях, но как стационарные кулинарные непригодны – еда прованивается горючкой. Их главные недостатки, во-первых, технологическая сложность. Удивлены? Но детали этих грубых железяк на самом деле должны делаться весьма точно из высококачественных материалов, иначе фитильная печь становится пожаро- и взрывоопасной. Во-вторых, ограниченная тепловая мощность: технически ок. 5 кВт; по безопасности 2,5-3 кВт.

Оба этих недостатка обусловлены одним и тем же обстоятельством – в фитильных приборах с мокрым фитилем тепловыделение с увеличением размеров агрегата растет быстрее, чем теплоотдача. Керогаз-котел сразу взорвется от перегрева

Но отсюда же вытекает важное для самодельщиков следствие: маленькую фитильную печку для дачи, похода и рыбалки можно сделать вполне безопасной, насколько это вообще возможно для приборов на жидком топливе. Особенно – если применить сухой фитиль, т.е. вместо керогаза сделать примус

При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла

вместо керогаза сделать примус. При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла.

Чертежи и рекомендации по изготовлению самодельного мини-примуса даны на рис. ниже. Бак можно спаять из латуни той же толщины; припой – с температурой плавления от 220 градусов: ПОС-10, ПОС-30, ПОС-40, ПОС-90. Оптимальный диаметр сопла для солярки и керосина – 0,6 мм. При емкости бака до 0,2 л таким же образом можно сделать спиртовку, более экономичную и безопасную, чем с мокрым фитилем, см. рис. справа; сопло – 0,8-1,0 мм.

Самодельный многотопливный походный примус

Примечание: диаметр сопла примуса зависит в обратном порядке более от теплотворной способности (энергоемкости) топлива, чем от его текучести. Чем больше тепла топливо выделяет, тем уже должно быть сопло.

Капельницы

Оптимальный вариант самодельного дизельного отопительного прибора – капельная печь на солярке:

1. Экономична: расход топлива в достаточно проработанной конструкции менее 0,6 л/час на 10 кВт тепловой мощности.
2. На тепловую мощность до 20 кВт (чего достаточно для отопления небольшого дома или большой теплицы/птичника/скотного сарая) может быть конструктивно и технологически полностью выполнена в домашних условиях.
3. Под капельное сжигание дизеля возможно доработать любую печку-буржуйку, причем возможность запуска на твердом топливе остается.
4. Капельной буржуйкой на солярке в соотв. техническом исполнении (см. далее) можно отапливать теплицы, птичники, свинарники, коровники и т.п.
5. Также с капельным сжиганием дизтоплива возможно построить чудо печь на солярке и отработке для обогрева подсобных помещений.

Принцип действия

Обзор популярных моделей печей для гаража

На рынках представлено многообразие вариантов гаражных печей. Они отличаются принципом нагрева и конструктивными решениями. Некоторые модели заслуживают особого внимания:

• печка Bullerian сделана для работы на твердом топливе. Конструкция имеет механизм конвекции для качественного обогрева воздушных масс, которые перемещаются по трубам;
• долговечный вариант – печь Ставр. Она сделана из чугуна, подобный материал выдерживает высокие температуры;
• печи Термафор имеют в конструкции конвекционные трубы, которые размещаются в камере сгорания. Подобные модели рассчитаны как на стандартное, так и на пиролизное горение;
• печь Аляска имеет стильный дизайн и хорошую теплоотдачу. Конструкция оборудована варочной панелью;
• дешевой альтернативой Булерьяна является модель отечественного производителя Бренеран. Она способна работать на дровах и на отходах производителя.

Изображение	Модель	Тип конструкции	Цена, руб
	«Delta» D-81G	Тепловая пушка	3930

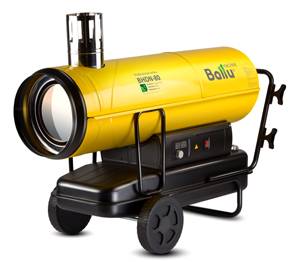

	Ballu BHDN-80	Прибор дизельного непрямого нагрева	55900
	ELITECH ТП 3Г	Керамическая газовая панель	2960
	Ресанта	Газовая тепловая пушка	6700
	Бренеран АОТ – 06/00	Печь на древесном топливе	10500

Некоторые модели печей собираются самостоятельно

Обогреватель своими руками

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи. Следует руководствоваться такими правилами:

• Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
• Вокруг печки должно быть свободное пространство (0.5 м со всех сторон).
• В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
• Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

Печное отопление на дровах

Отсутствие газификации во многих населенных пунктах России вынуждает пользоваться альтернативными вариантами обогрева своих домов. Электрическое отопление – это один из самых дорогих вариантов. Если стоит задача отапливать дачный домик 1-2 раза в месяц, то с ним еще можно смириться, так как потребителей подкупает простота подобных отопительных систем. Если же нужно обогревать этот же домик на постоянной основе, то обогрев будет выливаться в огромные суммы – чем больше площадь, тем больше расходы.

Жидкостные котлы не получили особого распространения, так как для них характерны многие недостатки. Во-первых, нужно где-то покупать дизтопливо, причем в больших количествах – так дешевле. Во-вторых, необходимо где-то хранить купленное горючее. А в третьих, по всему обогреваемому жилищу постепенно распространится запах солярки. Хотя у этого варианта есть свои плюсы – жидкостные котлы могут работать в автоматическом режиме и не требуют особого ухода.

Для сохранности дров необходимо соорудить специальный дровник.

Дешевле всего топить дровами – целый грузовик дров стоит достаточно дешево. А в некоторых случаях твердое топливо можно достать совсем бесплатно. Например, можно нарубить дрова в ближайшем лесу или топить печку какими-нибудь древесными отходами. Дровяные отопительные печи для дома позволяют снизить расходы на отопление зданий, не подключенных к газовым магистралям. Но у такого способа обогрева есть свои особенности:

• Нужно найти место для складирования дров – на один зимний период может потребоваться несколько кубометров древесины. Причем дрова должны храниться в местах, куда не попадают атмосферные осадки;
• Печи на дровах нуждаются в регулярной очистке – необходимо очищать зольники от золы и дымоходы от накапливающейся там сажи;
• Дровяная печка не умеет работать в автоматическом режиме – поэтому заботы по регулировке температуры и закладке новых порций дров ложатся на плечи домовладельцев.

Тем не менее, дровяные отопительные печи для дома – это идеальный экономичный вариант для обогрева загородного жилья, если нет газа. Например, если вы купили загородный дом для отдыха, вы сможете не задумываться о дорогостоящем подведении газовой магистрали – достаточно установить здесь твердотопливную печку.

Что касается дачных товариществ, то газ в них бывает редко – он здесь особо и не нужен. Но многие люди, не в силах приобрести жилье в городе, охотна селятся на дачах (особенно если они располагаются вплотную к городской черте). Дровяные печи для дачи станут отличными инструментами для обогрева небольших дачных домиков. Вот преимущества такого подхода:

Дровяные печи прекрасно впишутся в интерьер дачных домиков.

• Печки для дачи стоят дешево, что снижает расходы на приобретение оборудования;
• Отопительные печи для дачи устанавливаются за считаные часы – сложнее смонтировать дымоход, чем установить печку;
• Дровяные печи идеально подходят для обогрева небольших однокомнатных дачных домиков.

Отопительные печи для дачи на дровах могут быть представлены вариантами для обогрева сразу двух помещений. А некоторые из них рассчитаны на подключение водяных систем отопления. Впрочем, речь об этом пойдет дальше.

Отопительные печи для дома, работающие на дровах, порадуют и романтиков, любящих слушать потрескивание дров или смотреть на пламя. Специально для таких людей выпускаются модели каминного типа, оснащенные стеклянными окошками. Такие печки-камины совмещают в себе декоративную функцию, украшая жилище, и функцию обогрева.

Меры безопасности

Обратите внимание, что при установке дизельной печки следует учитывать правила техники безопасности и рекомендации специалистов:

• длина дымовой трубы должна составлять не менее 4 м;
• вместо дизельного топлива допускается использование отработанного масла;
• печь нуждается в периодической очистке – каждые две недели при регулярном использовании;
• для растопки требуется пропитанная соляркой ветошь или кусок газеты – ее нужно поджечь и поместить в камеру сгорания, остальное топливо воспламенится по достижении необходимой температуры;
• отапливаемое помещение нужно защитить от сквозняков, но при этом обеспечить качественное проветривание;
• токсичные продукты горения образуются только в процессе розжига – для них можно соорудить специальный отвод;
• устанавливать печь нужно на расстоянии от легковоспламеняющихся объектов, во избежание пожара;
• вокруг печи со всех сторон нужно ставить не менее 50 см свободного пространства.

Как пользоваться?

• Устанавливать печь нужно, соблюдая требования пожарной безопасности. Если пол в гараже деревянный, обязательно подложить под нее лист железа. Труба устанавливается, в зависимости от потребностей, или вертикально, или под наклоном, с выводом через стену.
• Для запуска печи нужно залить в нижний бак отработанное масло. В первый раз около литра. В дальнейшем опытным путем устанавливается расход масла. На основании полученной информации можно рассчитать необходимое количество отработки в зависимости от времени работы печки.
• Сверху на масло наливается немножко легковоспламеняющейся жидкости (любой растворитель для краски или бензин). При помощи факела, сделанного из подручных материалов, смесь зажигается. Изготовить факел можно из куска проволоки, обмотав один конец ветошью, смоченной в горючей жидкости.
• Во время разогрева печи, пока не начнется процесс пиролиза, отверстие, через которое заливается отработка, должно быть открыто. Не разгорится зажечь факелом снова. Начало пиролиза определяется по пламени оно усиливается. Также увеличивается тяга, а в заливное отверстие видно, как закипает отработка.
• Для регулировки интенсивности пламени нужно прикрыть дроссельное отверстие. Доливать отработку можно лишь после полного выгорания залитой ранее порции.
• Периодически необходимо очищать печку от продуктов сгорания. Для этого снимается верхняя часть конструкции и со стенок бака соскребается нагар с помощью совка из металла.

Рекомендуется: Не располагать около печи предметы, которые легко воспламеняются, температура поверхности достигает 800 градусов по Цельсию; Следите за тем, чтобы в отработке не было воды.

Если она попадет внутрь, масло будет разбрызгиваться. Имейте под рукой 1 2 углекислотных огнетушителя на случай экстренных ситуаций. Водой заливать печь нельзя, так как в качестве топлива используются нефтепродукты. Не пытайтесь загасить пламя, пока в печи не выгорит всё масло.

Печка из листов металла

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части. Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит. В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности. Он очень экономный: топливная смесь и горючие соединения сгорают полностью. Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы. Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Труба и патрубок

В верхнем сегменте конструкции создается отверстие, к нему приделывается дверца. С его помощью будет также осуществляться регулировка работы аппарата, контролироваться поступление воздуха в нужном количестве, сила горения. Труба и верхняя часть служит нагревательными элементами. Они способны накаляться до 800°C. К верхней части сваркой присоединяется патрубок, на нем крепится вытяжная труба, которая изготовляется из оцинкованной стали. Верхнюю часть можно сделать съемной — это упростит ее чистку.

Нижняя часть верхнего сегмента создается из листа металла в 6 мм. Из него вырезается круглый кусок 35,2 см. На нем, недалеко от края проделывается отверстие в 10 см. Между серединами круга и отверстия должно быть около 11 см, куда будет вставляться патрубок и вытяжка. Патрубок — отрезок трубы длиной 13 см и окружностью 10 см. Из такого же листа металла вырезается прямоугольник 7*33 см. Он будет перегородкой, его приваривают к кругу 35,2 см поближе к отверстию 10 см. В нее вставляют выхлопной патрубок.

Труба для горелки и выхлопной патрубок

Далее делают трубу для горелки. Внизу нее на расстоянии около 36 см делается 48 отверстие по 9 мм. Выйдет 6 рядов по 8 штук в каждом. Расстояние между ними – 6 см. Эту трубу вставляют в крышку топливного бака, ее делают из листа металла в 4 мм. Она должна быть зафиксирована ровно и плотно, приваривать ее не нужно. Болгаркой и напильником ее можно подогнать для плотности соединения.

В баке также делается отверстие для выхлопного патрубка длиной 16 см. Верх и низ емкости соединяются, но не свариваются. Детали просто очень плотно примыкают. Сверху надевается кольцо для уплотнения диаметром в 35,4 см. Бак для топлива приваривается к трубе с отверстиями. Также нужно сделать заслонку для отверстия под заливку дизельным топливом наподобие такого, как на дверном глазке. Внизу приваривают четыре ножки из уголка.

Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.

Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.
