Пневматический доводчик для калитки: особенности и монтаж

Эксплуатационные требования

Ну и самое главное! Если ваша калитка или ее петли установлены некачественно, то есть присутствуют перекосы или замечена шаткость петель, то срок эксплуатации доводчика значительно снижается.

Важно выполнять все эксплуатационные требования:

прикладывать усилия для более быстрого закрывания створки не рекомендуется;
любые вставленные в проем предметы, для того чтобы удерживать створку в открытом состоянии, приводят к порче механизма;
не следует лишний раз без надобности закрывать и открывать дверной проем. Часто дети устраивают игры с участием оградительных сооружений.

Крайне редко удается отремонтировать устройство, чаще приходится его заменять. Как и любой другой механизм, доводчик требует бережного к себе отношения, а в благодарность он долго и безотказно служит своим хозяевам.

Доводчик представляет собой определенную разновидность гидромеханического устройства, призванного обеспечить полный притвор дверного полотна к раме. Человеку достаточно приложить усилие лишь для открытия двери, а ее закрытие обеспечит соответствующий механизм. Помимо дверей, такие механизмы часто устанавливаются своими руками и на калитки, изготовленные из самых разных материалов. Благодаря плавному и медленному ходу доводчика, при закрывании дверцы исключается повреждение материала забора или ворот, а также обеспечивается сохранность самой калитки. Тем самым повышается функциональность открывающихся створок. Сделать такое устройство своими руками, практически не представляется возможным.

Типичный вариант установки гидравлического доводчика

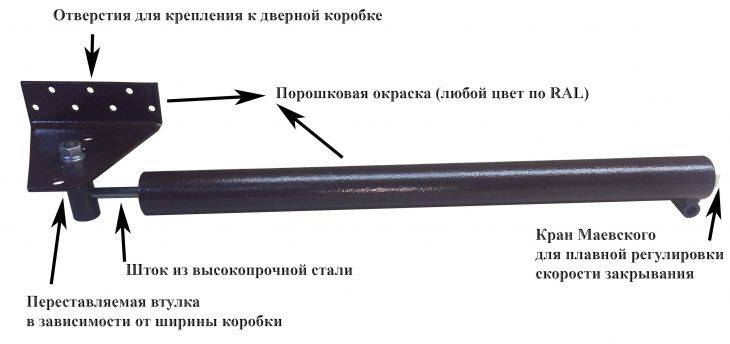

Доводчик дверной пневматический

Доводчик дверной пневматический предназначен для установки на стандартные входные металлические двери подъездов, квартир, офисов

Конечно, каждый из Вас согласится с тем, что это удобно, когда закрывается дверь сама по себе без нашего усилия. Самое простое устройство для закрывания двери – это пружина. А вот более комфортное, технологичное, привлекательное и тихое – это доводчик дверной. В своей конструкции он использует ту же пружину, но при этом пружина расположена в металлическом специальном корпусе, заполнен который «машинным» маслом, обеспечивающим мягкость закрытия. При помощи специального клапана можно отрегулировать скорость закрытия дверей.

В зависимости от общей конструкции двери выбирается место для монтажа дверного доводчика. Доводчик дверной устанавливается в верхней части самой дверной створки или прикрепляется к верхней части дверной коробки.

Чтобы выбрать оптимальный дверной доводчик, то стоит опираться на два параметра: ширина дверного полотна и вес двери. Конечно, легче всего покупать доводчик дверной для стандартной модели двери – ведь подойдут практически любые варианты доводчиков. Но если у Вас установлена нестандартная дверь, то перед покупкой лучше проконсультироваться нашими специалистами о том, какой доводчик дверной лучше выбрать.

Также необходимо сказать, что современные доводчики могут оснащаться и дополнительными опциями, среди которых можно выделить такие, как регулировка скорости закрывания двери в двух диапазонах, фиксация двери в открытом положении, ветровой тормоз, функция задержки закрывания и другие. Если у Вас возникают какие-либо вопросы относительно выбора доводчика, наши менеджеры всегда готовы ответить на каждый из них.

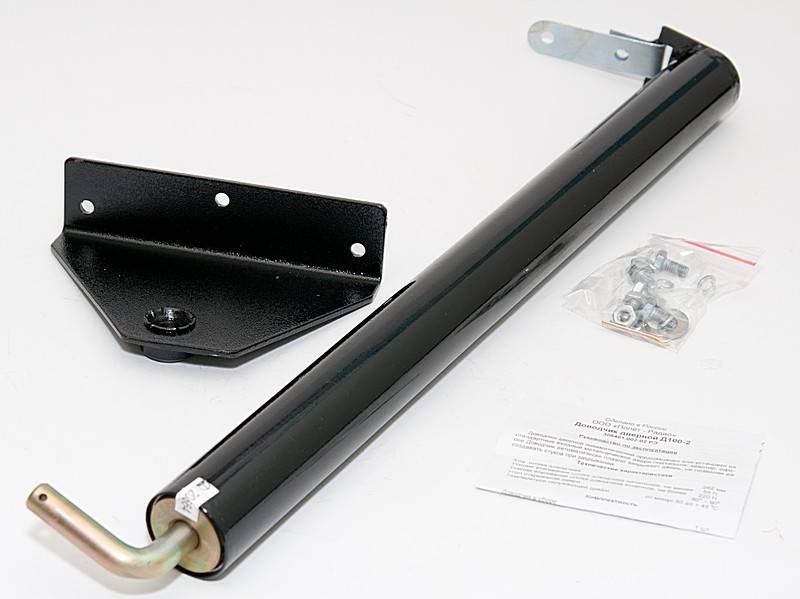

Доводчик дверной пневматический предназначен для установки на стандартные входные металлические двери подъездов, квартир, офисов. Доводчик автоматически плавно закрывает дверь, не позволяя ей создавать стуков при закрывании.

Технические характеристики

Ход штока доводчика	262 мм
Усилие втягивания штока доводчика начальное, не менее	50 Н
Усилие втягивания штока доводчика конечное, не более	200 Н
Угол открывания двери	80° – 90°
Температура окружающей среды	от -50 до +45 °С

На что обращать внимание при выборе

Выбор такого механизма ответственное дело

Важно учитывать ряд нюансов. В противном случае купленный механизм не будет справляться с поставленной задачей успешно. Или в крайнем случае какое-то время поработает, а после быстро выйдет из строя

Итак, калиточную систему следует выбирать исходя из таких параметров:

Или в крайнем случае какое-то время поработает, а после быстро выйдет из строя. Итак, калиточную систему следует выбирать исходя из таких параметров:

Мощность. Это один из важных параметров. Мощность должна соответствовать весу всей калитки. Если устройство будет маленькое и иметь небольшой запас мощности, а створка большая и тяжелая, то устройство очень быстро выйдет из строя. Равно как и наоборот.
Наличие фиксатора. Преимущественно этот фиксатор должен оставлять калитку в положении «открыто». Это важная функция, так как бывают ситуации, когда через дверной проем следует занести те или иные предметы/вещи. Благодаря этому фиксатору срок эксплуатации доводчика продлевается.

Совет! Если вы уже купили этот механизм и оказалось, что в нем отсутствует фиксатор, можно просто подкладывать под дверь тяжелый предмет. Однако, этим не следует злоупотреблять! Механизм рассчитан на закрывание. И его стремление выполнить эту задачу будет создавать сильное напряжение внутри механизма. Это негативно сказывается на продолжительности его эксплуатации.

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Инструкция по установке и настройке

Основными параметрами, заслуживающими внимания, являются:

мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Способы размещения механизмов

Компания NOTEDO нашла решение вопроса

Ответ найден! Компания NOTEDO вышла из положения и начала поставки на Российский рынок пневматического дверного доводчика GS35-HO. Принцип работы этого доводчика поставлен на сжатии воздуха, как в газовых амортизаторах. При открывании двери, поршень в сжимает воздух в цилиндре, далле сжатый воздух давит на цилиндр, возвращая его в первоначальное положение. У доводчика есть регулировочный клапан для регулировки скорости закрывания двери, а также приспособление для фиксации двери в открытом положении (ФОП). Доводчик крепится с одной стороны на столб или стену при помощи кронштейна, с другой стороны при помощи «башмака» крепится к двери. По такому принципу доводчик можно крепить не только на уличные калитки, но и на любые двери, на которых нет возможности установить рычажный доводчик. Единственное условие — дверь не должна превышать максимальных параметров по весу и ширине.

NOTEDO GS35-HO (официальное фото)

Доводчик NOTEDO GS35-HO подходит для всех типов дверей весом до 35 кг и шириной до 900 мм. Работает при температурах от -35 до +60 °С. Усилие доводчика по стандарту EN1154 соответствует усилию EN1. Производитель дает гарантию на доводчик 1 год при условии соблюдения правил установки, настройки и эксплуатации доводчика. Комплект поставки:

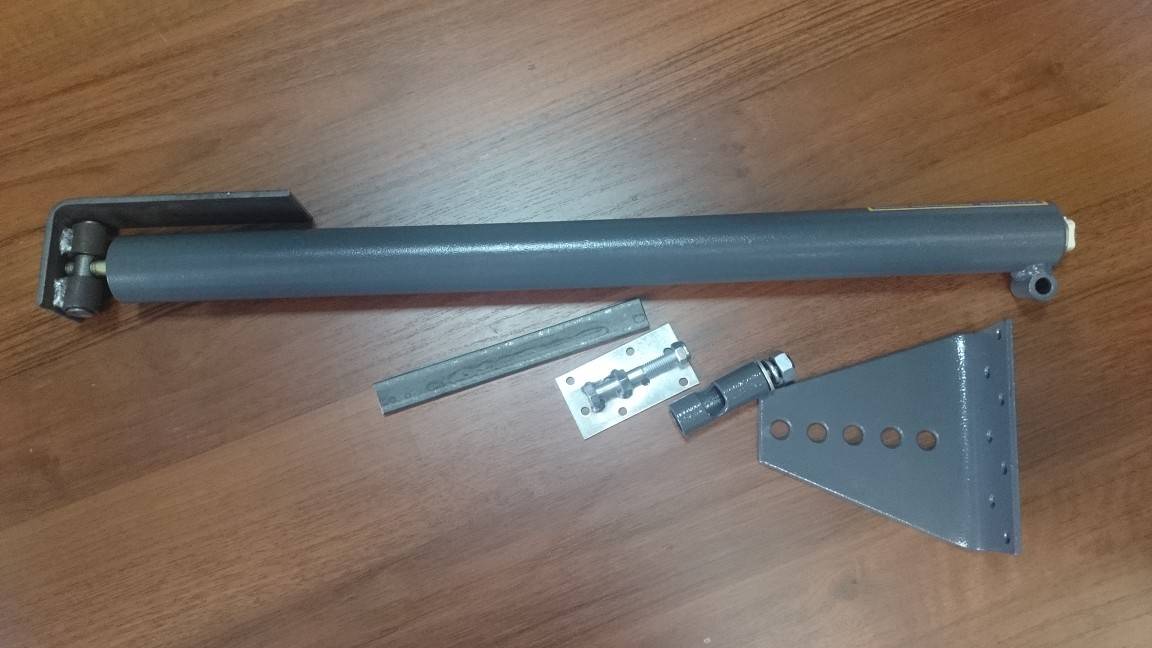

Пневматический доводчик
Башмак
Длинный штифт
Короткий штифт
Защитный колпачок 2 шт.
Саморез 6 шт.
Фиксатор открытого положения двери
Кронштейн
Паспорт (инструкция)

Лучшая цена в интернете! Стол заказов

Всё лучшее на Lemonadd.ru Удачных Вам покупок, команда Lemonadd.ru

Как установить

Большую часть уличных доводчиков (за вычетом электрических) можно установить своими руками. Во избежание вандализма крепить лучше со стороны двора. С помощью уровня размечаются полотно и опорный столб. На калитку саморезами прикручивается механизм. На опорном столбе на том же уровне закрепляется ответная планка. Если столб кирпичный, или железобетонный – то ее лучше закрепить за анкерную металлическую пластину. После этого между механизмом и тягой крепится и регулируется подвижный рычаг.

Интересно: как поставить доводчик? Сверху или посредине полотна? Пружинные доводчики наиболее эффективны посредине, основная часть гидравлических и пневматических – сверху.

Если у вас калитка без верхней перекладины, то целесообразна установка пневматического безрычажного доводчика. Такие вертикальные доводчики для калитки также состоят из двух частей: одна крепится на опору, вторая – на полотно. Закрываясь, дверь давит на пружину, сжимающую поршень с газом. Расширяясь – газ давит на пружину, которую можно отрегулировать для плавности закрывания. В зависимости от модели, они могут обеспечить угол открывания до 180 о.

”Их” и ”наши” стандарты

Все доводчики внутренних дверей или для уличной калитки, изготавливаемые или же импортируемые в Россию, должны соответствовать ГОСТ 56177-2014. Нас интересуют устройства с кодом ДН (накладные), возможно, ДФ (с дополнительными функциями, такими, как задержка перед закрыванием). После буквенного кода идут цифры и буквы. Что они значат? По порядку:

класс (от 1 до 7). Чем больше момент инерции – тем выше класс (по таблице его находят, исходя из измеренных массы и ширины полотна);
безотказность (от 1 до 3);
возможность применения в пожарных дверях (нужна 1, означающая «да»);
применение в разном климате. Код Н (норма) – от -15 до +40. Код М (морозостойкие доводчики для калитки) — будет работать ниже -15;
коррозионная стойкость. 1 — самая высокая;

Накладная модель с функцией задержки перед закрыванием, для двери шириной 1000 мм. массой 55 кг, класса 1 по безотказности, для морозов до -20, максимальной коррозионной стойкости будет иметь код ДНДФ311М1.

В Европе используется стандарт EN 1154, также задающий 7 классов в соответствии с моментами инерции. Недорогие модели выпускаются на один класс, например EN 2. Те, что имеют возможность регулировки, будут иметь код вида EN 2-4.

Желательно: не покупать механизм «с запасом». Долговечности это не прибавит, просто потребуется большее усилие для открывания. Если вместо одного механизма вы приобретаете два, которые будут стоять на одной оси, то это увеличивает эффективность не вдвое, а на 30%.

Виды устройств

В зависимости от места расположения, доводчики бывают:

скрытые;
напольные;
верхние.

Потайной механизм стоит дорого и сложен в установке. Он располагается в полотне или в дверной коробке. Скрытый доводчик отличается высокой надежностью и долгим сроком службы. Его просто отрегулировать, несмотря на то, что он незаметен в закрытом положении двери. Принцип работы основан на кулачковом механизме.

Напольные конструкции устанавливаются под дверью. При этом вертикальная ось вращения и выходной шток должны находиться в одной проекции. Это делается на этапе проектирования. На заранее смонтированную дверь такой доводчик нельзя поставить.

Стандартные механизмы автоматического закрывания располагаются на верхней перекладине дверной рамы и бывают:

со скользящей тягой;
с двухзвенным рычагом.

Плюсы классических механизмов:

надежность;
низкая стоимость;
легкая установка;
доступная настройка.

Монтаж зависит от направления открывания двери.

Устройства со скользящей тягой позволяют двери открываться до определенного угла. Это возможно благодаря ограничителю из эластичного материала. Дополнительно настраивается фиксация двери в открытом положении.

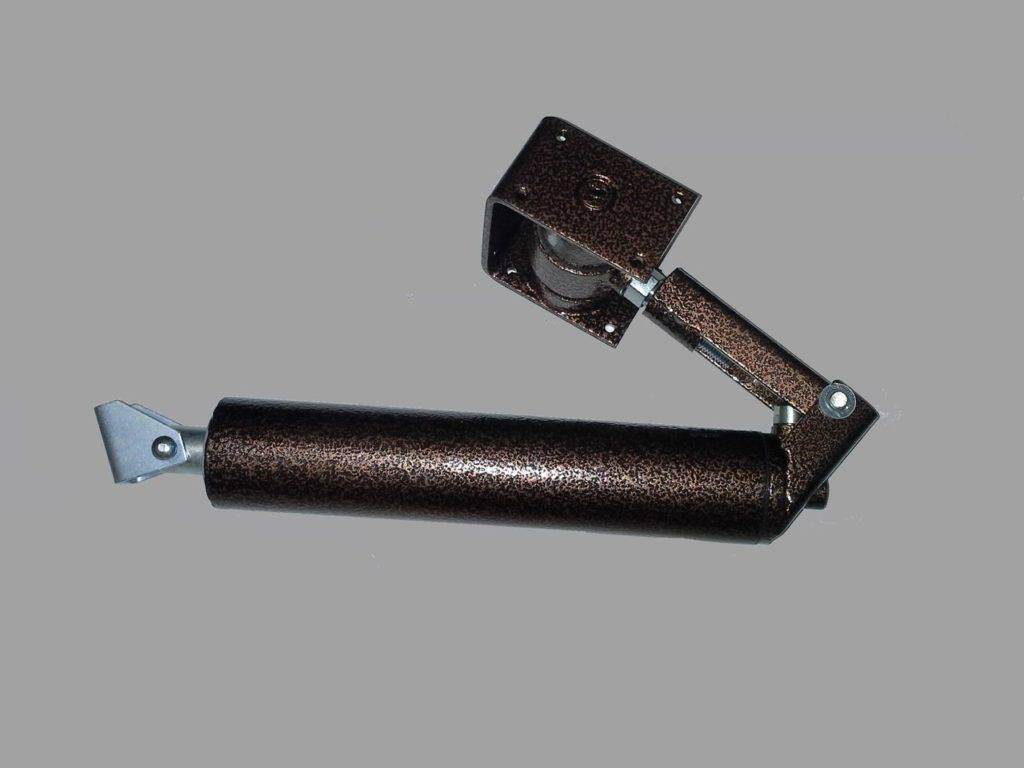

Пневматический доводчик

Пневматический доводчик состоит из пружины и двух отделов: воздушного и вакуумного. Принцип действия заключается в создании давления при переходе воздуха из одного отдела в другой. Оно оказывает сопротивление пружине, которая плавно сжимается и закрывает дверь. Благодаря этому полотно медленно смыкается с коробкой.

Преимущества пневматического механизма:

работает в большом диапазоне температур;
не требует регулировки;
не выходит из строя, если дверь долго находится в открытом положении;
выдерживает тяжелые конструкции;
долговечный.

Минусом данной модели выступает непривлекательный облик и высокая цена, если полотно отличается большим весом.

Гидравлический доводчик

В гидравлическом доводчике есть возможность ручной настройки силы натяжения пружины. Принцип работы заключается в перекачке жидкости при помощи поршня. Когда створка открывается, сопротивление отсутствует. При самостоятельном закрывании клапан мешает свободному оттоку. Это обеспечивает плавный ход полотна. При помощи винтов можно установить необходимую скорость. В идеале на полное закрытие не должно уходить более 5-6 секунд.

Гидравлическая система чувствительна к перепадам температур. В холодное время года необходимо менять положение винтов из-за смены показателей вязкости вещества.

Как выбрать дверной доводчик для расположения на улице и работы на морозе, правила монтажа

Чтобы дверь на улицу всегда держать закрытой и не упускать ценное тепло, раньше использовали специальные пружины или противовесы. Такие конструкции часто были громоздкими и не отличались эстетичностью. Сейчас для выполнения этой функции можно установить доводчик дверной уличный морозостойкий. Работа этого механизма основана на принципах гидравлики или пневматики и позволяет закрывать дверь мягко, без усилия и хлопков.

Особенности конструкции

В корпусе данного механизма находится пружина. В конструкции присутствует специальный масляный состав или поршень, обеспечивающие плавное движение двери. Усилие пружины можно регулировать. Все детали производятся из прочных материалов, чаще всего из стали и алюминия, поэтому такие механизмы являются долговечными.

Чаще всего устройства для плавного закрывания, не обладающие специальными характеристиками, ломаются в зимний период, когда масло в системе густеет из-за низкой температуры. Поэтому лучше сразу приобретать морозостойкую модель.

Цвет механизма можно выбрать так, чтобы он сочетался с цветом двери. Можно выбрать белый, черный, коричневый, также большинство производителей предлагают модели бронзового и серебристого цвета.

Пневматический

Пневматические механизмы удобно использовать на маршрутах с высокой интенсивностью движения. Пневматические морозоустойчивые доводчики дверные способны хорошо работать и при высокой температуре (до +35°С).

Гидравлический

Основой его работы является масло. Когда пружина сжимается, масло перетекает через специальное отверстие в другую часть корпуса, а когда пружина разжимается, масло возвращается обратно. Таким образом обеспечивается плавное движение. Лучше устанавливать такие устройства на двери с низкой интенсивностью движения. Морозостойкий доводчик этой конструкции выдерживает рабочую температуру от -30°С.

Доводчик для калитки

Существуют различные способы установки морозостойких уличных доводчиков, можно выбрать удобный вариант как для двери, так и для калитки. Устройства могут быть накладными (устанавливаются на створку); напольными или скрытыми — в этом случае механизм незаметен, так как расположен внутри створки. Для калитки наиболее приемлемым вариантом является накладной способ установки, а по размерам Diplomat 602 подойдет оптимально.

Перед установкой механизма необходимо также подготовить остальные элементы конструкции, в частности, обеспечить морозостойкость двери, чтобы она не промерзала при низкой температуре.

Общие правила монтажа

Необходимо приобрести механизм, который будет соответствовать характеристикам двери, — ее весу и размерам. После этого может выполняться установка и регулировка.

Изучите монтажную схему и выполните разметку мест крепления. Для этого шаблон необходимо приложить к двери и отметить точки, к которым тяга крепится.
Просверлите отверстия при помощи дрели.
Приложите корпус и зафиксируйте его саморезами.
Соедините две части устройства при помощи винта.
Проверьте, хватает ли усилия закрывания.

Регулировка

Теперь необходимо отрегулировать скорость и силу срабатывания. Для этого используются регулировочные винты устройства. Регулировка дверного доводчика выполняется поворачиванием винтов в желаемое положение.

Как выбрать подходящий доводчик

Подходящее устройство можно установить как на тяжелые входные металлические двери, так и на легкие калитки. Если вы выбираете доводчик для достаточно тяжелой двери (от 80 до 120 кг), то рассмотрите подробнее доводчик дверной морозостойкий Ly5 120, выпускаемый компанией Armadillo. Эта модель имеет ресурс работы более полумиллиона циклов, с корпусом из алюминия и широким температурным диапазоном (-45°…+40°С).

Много моделей предлагает сербская фирма Diplomat. Ее главным достижением является повышенная прочность всех комплектующих. Посадочные размеры доводчиков Diplomat отличаются большим разнообразием. Можно выбрать как легкие механизмы для калиток весом до 50 кг, так и варианты для дверей весом более 150 кг. Все корпуса моделей этой фирмы изготавливаются из силумина — материала, имеющего высокую устойчивость к коррозии.

Качественные устройства предлагает также итальянский производитель Ergon. Механизмы Ergon выполняются как из алюминия, так и из стали.

Электрический доводчик дверей и принцип его работы

С технической точки зрения данное устройство имеет простую конструкцию. В данном случае — специализированный корпус, выполненный из металла и заполненный маслянистым составом. Большая часть подобного рода конструкций неразборная. И уже внутри этой капсулы расположены элементы, которые и отвечают за закрытие двери:

пружина, отличающаяся прочностью;
поршень-толкатель;
шестеренка зубчатого типа;
клапаны, которые отвечают за выполнение регулировочной функции механизма.

На наружной поверхности корпуса установлена специальная гайка, которая способна регулировать открытие дверного полотна, и складной рычаг. Последний в момент открытия складывается, передавая силовой момент пружине, что за счет накопления кинетической энергии закрывает дверь.

Работа доводчика объяснима сжатием пружинного механизма посредством поршня в процессе открывания. Одновременно происходит попадание масляного состава через обратный клапан в ту корпусную часть, где ранее проходил поршень. Когда же дверь закрывается, пружина вернется в исходное положение — разожмется. А масло перельется назад.

Конструкция доводчика

Благодаря наличию винтов для регулировки вы сможете менять скорость закрытия дверного полотна. Для этого необходимо выполнить смену площади поперечного сечения клапанов устройства. Есть изделия, которые дополнительно оснащены специальным клапаном, отвечающим за выполнение задержки в процессе закрытия изделия под углом 75-85 градусов. А уже последние 10 градусов угла производится дохлоп.

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень.

За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха.

Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Электрический доводчик

Бесшумный и надежный электрический доводчик обеспечит калитке плавное многократное открывание и закрывание. Наличие такого устройства на калитке повысит уровень безопасности ее использования, что особенно актуально для семей с маленькими детьми или немощными стариками. Такие автоматические механизмы позволяют осуществлять бесконтактное открывание дверей и калиток.

С электрическим доводчиком можно открыть и закрыть створку простым нажатием на специальную кнопку. Такая схема значительно облегчает жизнь людям с ограниченными возможностями. Устройство является универсальным в применении, прочным и компактным. Установить его можно самостоятельно. Для монтажа доводчика понадобится не более 30 минут. Электрические модели доводчиков на калитки представлены в разной комплектации и могут иметь особые клеммы для считывания карт.

Название элементов конструкции электрического доводчика

Изделия оснащены такими исполнительными составляющими, как защелка, магнит и замок. Это делает вход через калитку удобным для членов семьи и недоступным для посторонних лиц.

Требования при эксплуатации

Наравне с подбором правильной модели, важным фактором, влияющим на продолжительность работы устройства, является правильность его эксплуатации

Повышенное внимание следует уделить правильной установке калитки. Доводчик для калитки должен соотноситься с весом и размерами дверцы. Во избежание частых поломок запрещается:

Во избежание частых поломок запрещается:

Открывать и закрывать ворота без необходимости по многу раз;
Воздействовать на калитку усилием для ее более быстрого закрытия;
Использовать подручные предметы вместо фиксатора.

Правильное петельное соединение играет определяющую роль в надлежащей работе

Вот все самые основные требования, выполнение которых позволит устройству прослужить предусмотренный производителем срок.
