Подъемник в гараж: как выбрать для себя

Какой фундамент выбрать?

Важно помнить, что все эти замеры окажутся бесполезными, если перед этим не позаботиться о необходимой для этой самой установки прочности фундамента. Первоочередные требования, предъявляющиеся к нему, заключаются, конечно, во внешней целостности, плотности, отсутствии каких-либо неровностей и перепадов и.т.д. Рекомендуется отнестись к данному вопросу максимально серьёзно – ведь даже если установка подъёмника на кривом или треснувшем фундаменте пройдёт успешно, нет гарантии, что всё не пойдёт наперекосяк при подъёме первого же груза

Так что халатность и пренебрежение почти гарантированно приведёт не к дополнительной экономии, но напротив, к ещё большим тратам:

Рекомендуется отнестись к данному вопросу максимально серьёзно – ведь даже если установка подъёмника на кривом или треснувшем фундаменте пройдёт успешно, нет гарантии, что всё не пойдёт наперекосяк при подъёме первого же груза. Так что халатность и пренебрежение почти гарантированно приведёт не к дополнительной экономии, но напротив, к ещё большим тратам:

избежать этого несложно. Так, например, установка двухстоечного подъёмника с нижней синхронизацией (в частности, установка подъёмника Т4 и Т4В) оптимальная толщина фундамента составляет примерно 15-20 см (либо больше – для работ с наиболее крупной техникой). Необходимую плотность обеспечивает раствор бетона М300 и выше;

Ещё по теме: Характеристики платформенного подъёмника

Фундамент для подъёмника

однако, для устройств с верхней синхронизацией (S4D, S4D-2), а также подъёмников, состоящих из нескольких отдельных стоек, данные меры окажутся недостаточными. В частности, минимальная толщина фундамента для таких механизмов должна составлять не менее 30-35 см, а минимально допустимый сорт бетона – М400. Также, в некоторых случаях, рекомендуется дополнительное укрепление фундамента при помощи металлических монтажных балок и других усиливающих элементов, необходимый перечень которых указывается в приложении к технической документации.

Рекомендуем купить

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции. Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг. Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования

Комплект болтов, крепежный крюк, шпонки формой звездочки. Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы. Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

1. Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
2. Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
3. Выполняют перебор цепи.
4. Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
5. Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
6. После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
7. Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

• На предприятиях, где есть старая техника.
• В магазинах, реализующих различные детали для техники.
• На предприятиях, производящих обновление оборудование.
• В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

• Три стальных уголка 7,5 х 7,5 см.
• Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
• Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
• Болты и гайки.
• Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
• Мощный крюк.
• Стальной трос диаметром 5 мм.
• Звездочки 2 штуки различных диаметров.

Порядок сборки

1. Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
2. На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
3. Самостоятельно установить «червячный» редуктор.
4. Закрепить звездочки большего размера на вале привода редуктора.
5. На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
6. Установить звездочку меньшего диаметра на валу выхода редуктора.
7. В плите выполнить два отверстия для второй цепи.
8. Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
9. Сборка закончена.

Что следует учесть при выборе высоты потолка

Высота потолка внутри гаража вычисляется непосредственно от пола до потолка. Необходимо предусмотреть и наличие настила в гараже. Возможно, в данный момент имеются средства только на покрытие из гравия, а позже в планах переделка его на другое покрытие, то высота до потолка в гараже уменьшится.

• При расчете высоты потолка учитываются наличие внутри помещения подъемника и светильников, поскольку эти обстоятельства значительно уменьшают высоту потолка в гараже, особенно при открытом багажнике;
• Оптимальная высота потолков в гараже, предназначенном для легковых автомобилей, должна быть не меньше 2 метров. Если в гараже планируется хранение грузового транспорта, высота автоматически увеличивается до 3 метров.
• Если имеется возможность, высоту потолка равно, как и гаражных ворот, лучше увеличить на 30 см.
• Идеальным решением для покрытия гаража считается односкатная или двухскатная крыша без перекрытия, она способна существенно увеличить потолки в помещении.

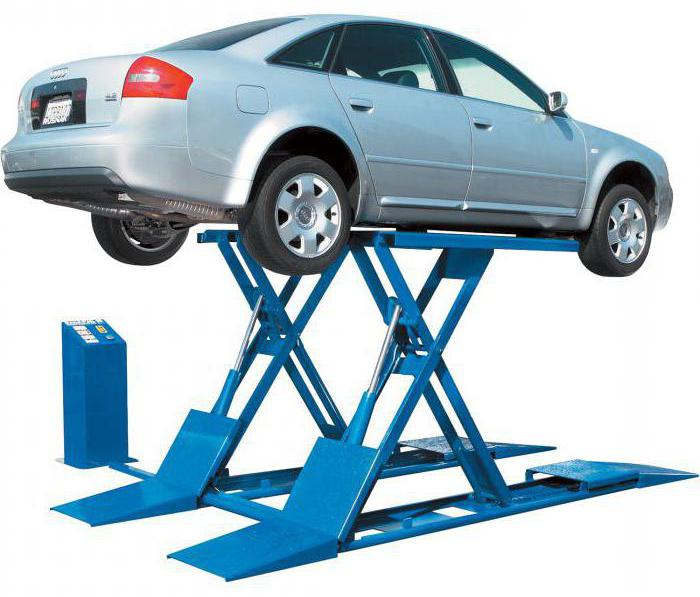

Ножничные автоподъемники

Механизмы этого типа используются для технического обслуживания автомобилей и для регулировок. Достоинством является возможность установки вровень с поверхностью пола. Благодаря особому исполнению принимают компактный вид в сложенном состоянии.

Многие модели осуществляют подъем автотранспорта с использованием гидравлического привода. Последний обеспечивает им такие достоинства, как полная бесшумность во время работы, плавность хода, высокую долговечность. Подъемники этого типа бывают двух видов — стационарные и мобильные. Последние используются для оперативного обслуживания за пределами мастерской. Эти подъёмники имеют грузоподъемность на уровне 5 тонн. Главным недостатком является высокая стоимость.

Прочное основание – залог правильной установки

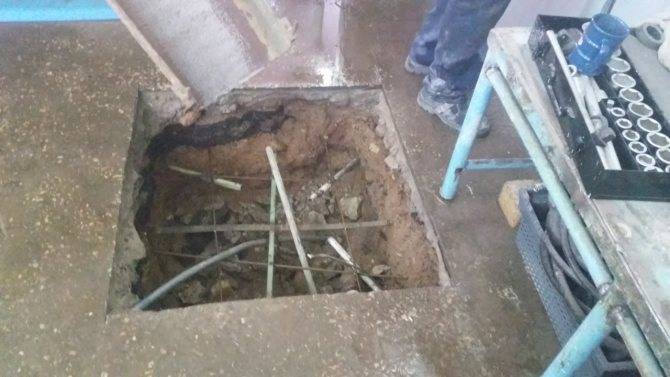

К фундаменту, на который крепится автомобильный подъемник, предъявляются очень строгие требования. Ведь от него зависит не только легкость монтажа, но еще удобство и безопасность работы. Если пол будет бугристый, с трещинами, сильными перепадами по высоте, то вряд ли удастся установить стойки подъемника ровно. В результате этого может возникнуть перекос, и при подъеме автомобиля одна из стоек будет нагружена больше. Не исключено, что это может привести к падению обслуживаемого транспортного средства. Такие случаи – не редкость. Машина падает на дно или на бок, в результате чего получает сильные повреждения. Клиент в ярости, а мастерской придется либо за свой счет устранять полученные дефекты, либо выплачивать крупную сумму денег. Кроме того, в результате перегруза одной из стоек могут возникнуть неполадки в работе самого подъемника, которые не удастся устранить по гарантии.

Чтобы этого не произошло, нужно подготовить основание для монтажа автомобильного подъемника. Толщина фундамента должна быть не менее 15 см, при заливке рекомендуется использовать бетон марки М 300 (или выше). Эти параметры применимы к четырехстоечным моделям рамного типа и двухстоечным с нижней синхронизацией, так как подобные конструкции уже сами по себе обладают достаточной жесткостью.

А вот для установки двухстоечных подъемников с верхней синхронизацией или без нее (то есть двух отдельных стоек) нужно более прочное основание из бетона марки М 400, именно он используется для ответственных нагруженных конструкций, при этом толщина заливки может достигать 30 см (рекомендуется дополнительно использовать армирующую сетку). Иногда для придания дополнительной надежности отдельно стоящим стойкам к ним монтируют специальные нижние балки, усиливающие основание. Это позволит работать с автомобилями большой массы. Более подробные требования по заливке фундамента вы найдете в инструкции от производителя к конкретной модели подъемника.

Важно знать! После заливки бетона нужно выждать время, пока он наберет прочность, а не просто затвердеет. Как правило, этот период длится не менее 28 дней

Только после этого на основание можно устанавливать подъемник.

Кстати, пол можно покрасить или выложить на нем плитку – это позволит дополнительно продлить срок его эксплуатации, к тому же, так будет легче удалять с него загрязнения. Это влияет и на безопасность работы, особенно, когда на пол капают смазочные материалы.Если подъемник двухстоечный, то для удобства заезда автомобиля и правильности расположения колес относительно стоек можно нарисовать на полу две ровные направляющие. Так удастся ровно разместить автомобиль на подъемнике и избежать перевеса на одной из стоек.

Существует и еще один вариант монтажа, который применяется при установке ножничных автоподъемников. Обычно к нему прибегают в случае, если в помещении мало свободного места. Особенностью данного вида оборудования является возможность монтажа «в пол». То есть, в полу проделывается проем, размеры которого равны габаритам подъемника в сложенном виде. Установка производится таким образом, чтобы платформы подъемника сравнялись с уровнем пола, и на данном участке можно было выполнять обслуживание или оставить его свободным для заезда автомобилей. Такой скрытый монтаж также подразумевает заливку фундамента с соблюдением прочностных характеристик бетона.

Характеристики подъемников

Решая купить автоподъемник для своей мастерской, необходимо обращать внимание на ряд его рабочих показателей, определяющих сферу применения и максимальные физические возможности. Но первым делом необходимо определиться с типом конструкции и видом выполняемых работ

К основным характеристикам подъемников относятся:

Масса оборудования. Если пол непрочный, то лучше выбирать раздельные модели с минимальным весом. Как пример, мини-подъемники для гаража фирм Remax или Forsage. Но такое оборудование не относится к классу профессиональных, поэтому не может быть использовано для конвейерного ремонта.
Габариты. Производители выпускают различные по высоте подъемники с высотой до 2, 3 и даже 4 м. Но также необходимо учесть и высоту потолка в помещении.
Расстояние от пола до кронштейна. Если автомобиль имеет малый клиренс, то велика вероятность порчи днища или невозможности загнать авто на подъемник.
Грузоподъемность. Немаловажным параметром является максимальный груз, который может поднять устройство на требуемую высоту.
Прочность фундамента

При выборе подъемников важно обеспечить качество бетонного основания. Если оно непрочное, то лучше заказать подъемник с опорной платформой, повышающей устойчивость.

Подъемники для авто вполне можно изготовить и своими руками. На крайний случай можно купить б у. А такие составные элементы, как винт-гайка, гидравлические или плунжерные цилиндры можно приобрести в специализированных магазинах. Чертежи готовых решений имеются в свободном доступе для различных типов конструкций.

Разновидности подъемников для гаража

Приобретать подъемник в гараж в специализированных учреждениях – весьма дорого, при этом следует понимать, что в личном гараже такое оборудование задействуется крайне редко. Но решение есть –монтаж самодельного автоподъемника. Для этого первым делом требуется определиться с конструкцией будущего устройства. За основу можно взять траверса продающееся в магазинах спецтехники для подъема автомобиля, проанализировать схему их устройства и продумать, возможно ли собрать свой подобный гаражный подъемник.

Как правило, в числе первых попадается двух стоечный подъемник для гаража гидравлический, его можно обнаружить в большинстве автомастерских. Этот агрегат снабжен электромеханическим либо электрогидравлическим приводом. В первой ситуации во внутренней части всех стоек находится резьбовой вал, который вращается при помощи электродвигателя. На нем есть несущая гайка, перемещающаяся вдоль и таким образом двигающая детали, которые держат автомобиль. В автоподъемнике второй категории вал заменен гидравлическим приводом, в котором давление нагнетается двигателем электрического типа.

Имеется еще один вид подъемников – ножничные, в которых платформа снабжена рычагами (которые именуют «ножницами»), двигается она при помощи гидравлических приводов.

Собирая конструкции такого плана, возникает множество сложностей. Основная из проблем – безопасность. Поэтому необходимо тщательно продумывать выбор подходящей конструкции автоподъемника своими руками, а также подбирать подходящие материалы

Важно, чтобы в итоге, к примеру, канавный подъемник, смонтированный своими руками, мог выдержать вес машины, при этом имея больший дополнительный потенциал

Необходимо побеспокоится и о монтаже стопорных систем, которые удержат транспорт на месте в случае форс-мажора с подъемником.

Но, безусловно, основная сложность, которая возникает при желании самостоятельного изготовления двух стоечного либо ножничного автоподъемника – сложность монтажа и высокая цена составляющих элементов. Самостоятельно собрать длинный резьбовой вал крайне сложно, подобрать цилиндры и траверса для подъемника – трудоемкая и дорогостоящая процедура.

Расчет высоты потолка гаража для легкового авто и джипа

Высота определяется расстоянием между уровнем пола и фактическим потолком. При строительстве гаража, уровнем считается полностью законченный вариант пола, с нанесённым на него финишным покрытием в виде цементно – бетонной стяжки или уложенной поверх декоративной плитки.

Этот расчет носит рекомендательный характер. При желании, уровень потолка можно ещё поднять выше для максимального комфорта пользования авто в гараже.

Оптимальная высота потолка в гараже вычисляется с учетом данных:

• Высота автомобиля
• Расстояние для безопасного открывания багажника, 500 мм
• Место под потолком для размещения элементов автоматических ворот и освещения, 300 мм
• Свободный запас высоты, 200 мм

Средний легковой автомобиль имеет высоту 1500 мм, а джип – 2000 мм.

Путём сложения всех показателей, получим оптимальные значения высоты потолка в гараже:

• Для легкового автомобиля – 2500 мм
• Для джипа – 3000 мм

Естественно, высота потолка может быть подкорректирована с учетом реальной высоты автомобиля. Например, высота потолка в гараже для джипа может существенно меняться в зависимости от марки и модели авто. Диапазон паспортных данных высоты джипов, в отличии от легковых авто, очень большой, от 1700 мм до 2500 мм.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Минимальное оснащение гаража

Гараж является не только местом под крышей для удобного обслуживания машин и различной мото и велотехники, но также он является мастерской, в которой можно выполнять много другой работы. Например, можно заняться изготовлением мебели, организовать покрасочную лабораторию, создать небольшое производство пластиковых окон и многое другое. Но когда речь идет о ремонте автомобилей, то без такого аксессуара, как электрический или гидравлический подъемник он полноценной мастерской стать не сможет.

Оперативно выполненный качественный кузовной ремонт с предоставлением гарантии осуществляет компания Autolabminsk.by

Установка стоечного подъёмника с чего начать

Как самому установить фаркоп на ларгус видео

Основная задача, которая ждёт владельца ещё до непосредственно покупки – определение оптимального места. Определяется оно, исходя из нескольких факторов – габаритов самого механизма, необходимой рабочей площади (в зависимости от специфики предприятия – например, потребуется больше места для грузовых автомобилей и меньше – для легковых), а также площади самого здания и наличия свободного, не загромождённого ничем другим, места.

При этом важно помнить и о правилах безопасности, которые в подробностях указаны в дополнении к технической документации изделия. Например, разрешается установка только на ровной, устойчивой площадке, на расстоянии не менее одного метра от стен и других объектов

Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе

Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе.

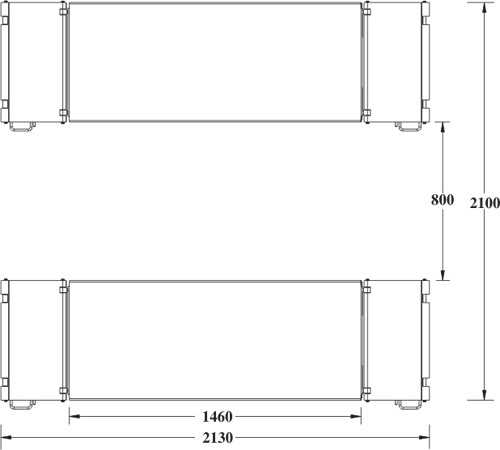

Таким образом, ширина площадки, на которой планируется устанавливать подъёмник, должна быть приблизительно равна сумме расстояния между его стойками и минимального допустимого расстояния до стены/стен. Длина же зависит исключительно от автомобилей, работа с которыми планируется на данном предприятии. Стандартный вариант – 8-10 метров – оптимален для любых легковых и многих грузовых автомобилей; впрочем, средних значений в данном вопросе не существует – каждое решение уникально и зависит от определённых обстоятельств.
