Пошаговая инструкция по строительству подземного гаража своими руками

Конструктивные особенности и устройство коммуникаций

Принципам выбора материалов для устройства подземного гаража в проектах посвящается отдельный раздел. Объяснение этого — в расположении гаража на уровне, где сильно ощущается:Влияние агентов влажной среды — биологических форм жизни, коррозионных влияний, процессов тления органических компонентов. Кроме того, такое строительство подземных гаражей требует особого рассмотрения теплоизоляционных свойств материала. Находящаяся над гаражом жилая комната может подвергаться действию низких температур, исходящих из гаража.

Для строительства в проекте чаще всего предполагается использование керамического кирпича, пеноблоков или шлакоблоков

При этом во внимание принимается проектная нагрузка на цокольный этаж, и выбор материала для гаража сопоставляется с выбором материалов для остальных этажей

Конструктивные элементы — стандартные, как и при возведении других частей дома. В цокольной части, предназначенной для стоянки автомобиля, должны соблюдаться требования строительных правил и нормативов, а также требования безопасности. Поскольку гаражи относятся к категории взрывоопасных и легко поддающихся возгоранию помещений, то необходимо в проекте предусмотреть обязательное наличие вентиляционной системы, а также водоснабжения.

В качестве стен, особенно в полностью заглубленных гаражах, традиционно используется цокольная часть фундаментного основания. Если проект дома с гаражом предполагает устройство свайно-винтового фундамента , то стенами гаража служат кирпичные или бетонные перегородки, выполненные между сваями. О порядке проектирования и строительства подобных домов можно получить компетентную консультацию при заказе проекта в компании ИнноваСтрой.

Важные моменты при планировке

Дороже обойдется гараж из кирпича на 2 машины

После принятия решения относительно вида строения необходимо определиться с его техническими параметрами.

• На какое количество машин рассчитывать строение. Самый простой вариант — один автомобиль внедорожного типа. При этом нужно оценить перспективу на ближайшие годы. Не следует забывать и о гостях, чья техника тоже нуждается в защите от холода, града, да и просто от хулиганов.
• Целесообразность обустройства смотровой ямы. Она потребуется, если владельцы транспортных средств хорошо разбираются в их устройстве и могут сами проводить техническое обслуживание. Если они пользуются услугами СТО, не стоит заниматься возведением ямы. В таких случаях она будет сборником мусора, грунтовых вод, насекомых и земноводных.
• Расчет размеров. Для стандартного легкового авто стандартом считается помещение 4х6х2,5 метра. Для джипа добавляется еще по 50 см с каждой стороны. Если гаражный блок рассчитывается на две машины, будет удобнее их расположение рядом, чем в колонну. Когда планируется отдать часть гаража под склад или мастерскую, нужно добавить с одной из сторон не менее 100 см для оборудования и передвижения мастера.

Сложности при обустройстве подземной конструкции гаража

Между тем реализовать намерение устройства гаража на самом нижнем этаже дома может натолкнуться на определенные трудности. Например, высокий горизонт залегания грунтовых вод может стать непреодолимой преградой для воплощения такого проекта.

Еще одно неприятное обстоятельство — высокая трудоемкость при проведении земляных работ. Чтобы подземный гараж со временем не начал давать усадку, необходимо тщательно уплотнить грунт вокруг него и покрыть прилегающую площадь любыми отделочными или дорожными материалами — плиткой, асфальтом, бетоном.

Ввиду этих обстоятельств и некоторых других причин проектирование всего здания может оказаться более затратным и более длительным.Тем не менее, дом с подземным гаражом стоит того, чтобы понести незначительные издержки и претерпеть небольшие сложности с организацией и ведением строительных работ.

Но и этих обстоятельств можно избежать, если заказать индивидуальный проект, в котором будет предусмотрен и проект подземного гаража у опытных и компетентных специалистов, которыми славится компания ИнноваСтрой.

Какой вариант устройства подземного гаража выбрать

На первый взгляд, наиболее дешевый способ построить подземный гараж – это сделать его частью фундаментной системы будущего здания. Но транспортные средства, как и хранящиеся ГСМ, создают определенные риски для строений, находящихся над гаражным помещением. Например, возгорание проводки или утечка газообразного топлива из баллонной системы питания автомобиля. В этом случае приходится использовать специальные системы автоматического пожаротушения, тамбуры с дымоуловителями и вентиляционными выводами и несгораемые противопожарные перекрытия.

Чаще всего гараж располагается в подземном строении, отдельно от основного здания, при этом въезд можно сделать рядом с крыльцом дома или на границе придомовой территории. В этом случае удобство пользования автомобилем сочетается с невысокой стоимостью строительства помещения и отсутствием потребности в капитальной перестройке жилого здания.

Как выбрать место для гаража

• Помните, что существуют требования пожаробезопасности — жилой дом должен находиться минимум в 15 метрах от гаражного строения, в том случае если вы строите из горючих материалов.
• Если на соседнем участке пока нет ни дома, ни гаража (строительство не начато), то СНиП разрешает расстояние до забора с соседним участком в 1 м (от цоколя). Сточная вода с крыши не должна попадать на соседний участок.
• Только предварительно все-же поговорите с  соседом, возможно он уже документально утвердил план застройки участка, а это считается началом строительства.
• Если строительство уже начато или дом у соседа уже возведен, то здесь вступают в силу другие правила: расстояние от ближайшего соседского строения должно быть не менее 6 метров.

Подготовка проекта

Подготовка проекта должна проводиться специалистами, знающими специфику возведения подобных сооружений. Они тщательно изучат участок и предложат максимально корректный вариант постройки. Если у вас нет возможности оплатить услуги специалистов, готовьтесь к долгой и кропотливой работе.

Во время проектирования учитывайте следующие вещи:

1. Расположение других построек на участке.
2. Тщательно спланируйте въезд. Учтите, что вам придется выезжать как передом, так и задом, маневрируя при этом. Строители советуют планировать подъезд с запасом, чтобы, в случае смены транспортного средства, не столкнуться с трудностями передвижения по участку.
3. Угол наклона въезда в подземный паркинг не должен превышать 25 о. в противном случае выезжать из него будет проблематично, особенно зимой.
4. Решите, насколько постройка будет уходить под землю. Постройки, заглубленные в землю на 60-70 % от собственной высоты строить легче, чем находящиеся под землей полностью.

D454 Проект коттеджа с подземным гаражом

Общую площадь загородного дома подсчитывают как общую площадь квартиры (СНиП 2.08.01-89), то есть, по сумме площадей всех помещений. Для балконов и крылец при этом используются различные понижающие коэффициенты. Площади помещений с наклонными стенами (под скатами кровли) — также подсчитываются с понижающими коэффициентами, в зависимости от угла уклона кровли.

Общую площадь загородного дома подсчитывают как общую площадь квартиры (СНиП 2.08.01-89), то есть, по сумме площадей всех помещений. Для балконов и крылец при этом используются различные понижающие коэффициенты. Площади помещений с наклонными стенами (под скатами кровли) — также подсчитываются с понижающими коэффициентами, в зависимости от угла уклона кровли.

Площадь застройки — это площадь под домом. Это площадь пятна, на котором размещен дом. Площади террас, не связанных конструкциями с домом, в площадь застройки на входят.

Состав семьи выдвигает определенные требования к количеству спален, жилых комнат. Жилой комнатой мы считаем как те, что названы автором проекта «спальнями», так и те, что названы «кабинет», «десткая» или «гостевая». Гостиная и кухня не включаются в количество жилых комнат. Также мы не включаем в жилые комнаты помещения, помеченные автором как «технические» или как «кладовые».

Спальня может быть небольшой, даже 5-6м². Но она обязательно должна иметь окно, а также место, достаточное для размещения кровати взрослого человека, с размером кровати не менее 2,1×0,9м.

Четырехуровневый дом с 8 спальнями подойдет для большой семьи из нескольких поколений. Главный фасад украшают арки на крыльце и аккуратный балкон. Под ним располагается въезд в подземный гараж.

Кроме гаража на цокольном этаже находится рекреационная зона с бассейном, котельная и кладовая. Первый этаж посвящен комнатам, где семья проводит время вместе. Гостиная занимает площадь 4,6 кв.м и оборудована камином. Кухня и столовая объединены и расположены в помещении с эркером. На следующих этажах расположены спальни и ванные.

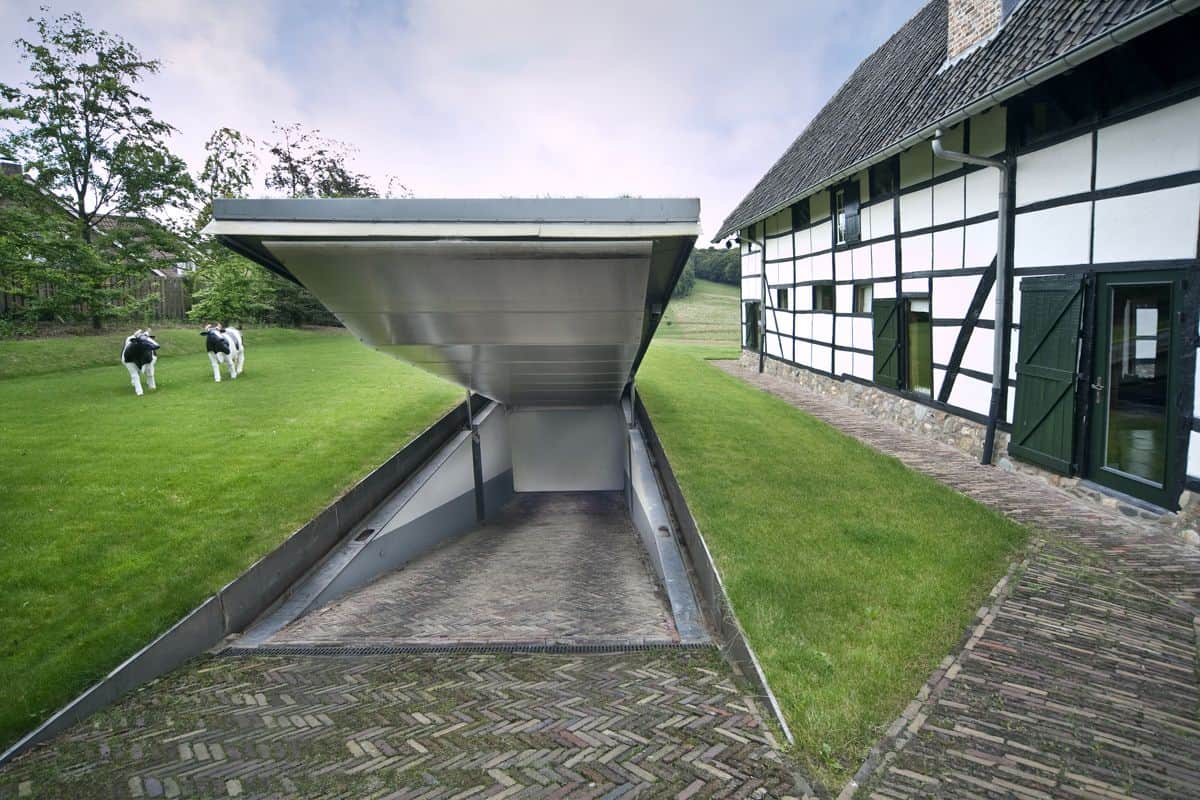

Подземный гараж своими руками, особенности строительства

Наиболее рациональным решением обустройства гаража под землей является подземная пристройка к ленточному фундаменту жилого здания. Непосредственно под жилым помещением дома гаражную коробку располагать запрещено. В этом случае над хранилищем потребуется устройство технологического этажа, вспомогательной территории или нежилой террасы.

Какой вариант устройства подземного гаража выбрать

На первый взгляд, наиболее дешевый способ построить подземный гараж – это сделать его частью фундаментной системы будущего здания. Но транспортные средства, как и хранящиеся ГСМ, создают определенные риски для строений, находящихся над гаражным помещением. Например, возгорание проводки или утечка газообразного топлива из баллонной системы питания автомобиля. В этом случае приходится использовать специальные системы автоматического пожаротушения, тамбуры с дымоуловителями и вентиляционными выводами и несгораемые противопожарные перекрытия.

Чаще всего гараж располагается в подземном строении, отдельно от основного здания, при этом въезд можно сделать рядом с крыльцом дома или на границе придомовой территории. В этом случае удобство пользования автомобилем сочетается с невысокой стоимостью строительства помещения и отсутствием потребности в капитальной перестройке жилого здания.

Особенности обустройства подземного гаража

При планировании подземной постройки стоит обратить внимание на несколько самых важных проблемных вопросов, которые предстоит решить:

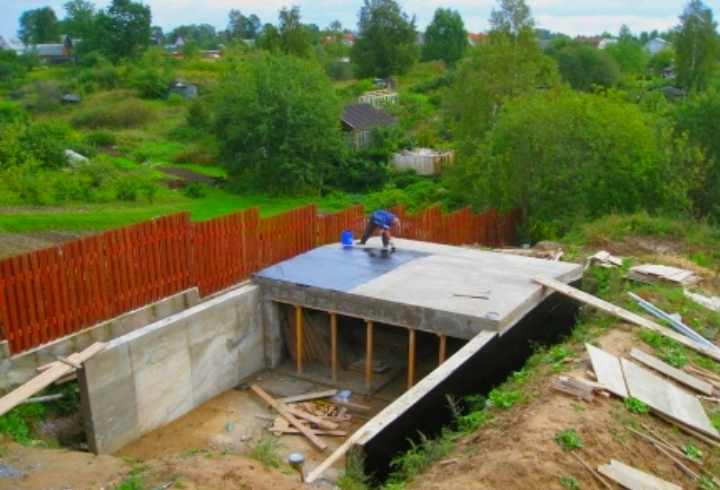

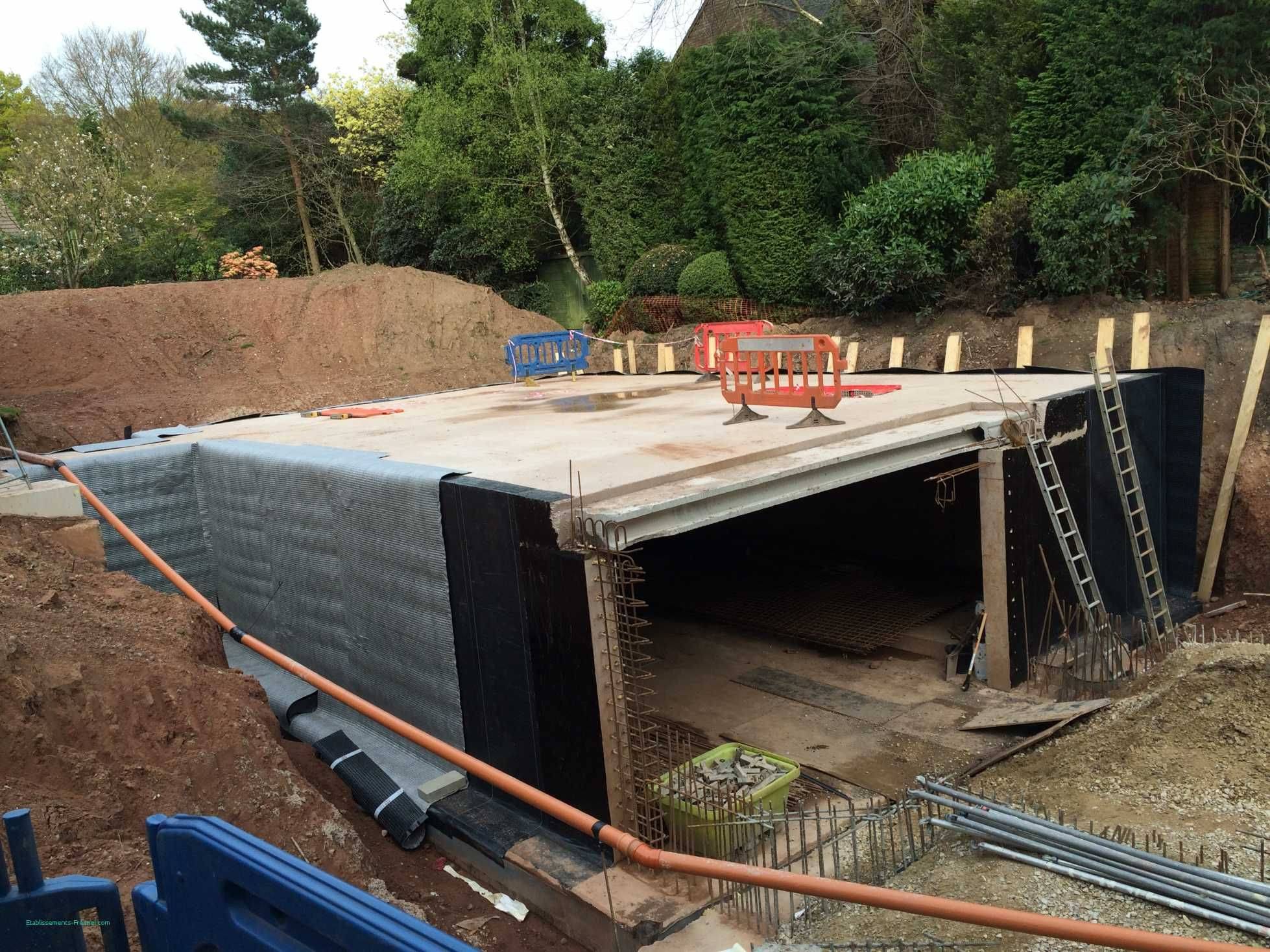

1. Для любого заглубленного варианта строительства наибольшей проблемой является гидроизоляция подземного гаража. Кроме привычного дренажа в основании фундамента, потребуется обустройство дренажной системы кровли гаража и усиленная гидроизоляция всех несущих конструкций;
2. Потолочное перекрытие и каркас крыши должны выполняться в виде сварных стальных балок или бетонных плит, с обязательным устройством опорной системы, независимой от боковых стен;
3. Кроме основного выезда, в подземном гараже должен быть дополнительный выход, через который можно покинуть помещение в условиях аварии или пожара. Подземное гаражное помещение должно иметь сдвоенную систему вентиляции – естественную и принудительную;
4. Территория участка земли, под которой находится подземный гараж, не должна использоваться под монтаж конструкций или построек с глубиной залегания фундамента более 40см.

Важно! Кроме технических проблем возведения подземной коробки гаража, необходимо правильно спланировать выезд из помещения таким образом, чтобы боковые стены проезда не разрушались от снега и дождя, и тем самым не создавали аварийную ситуацию при заезде внутрь помещения. На участках, где нет возможности построить отдельный длинный заезд с приемлемым углом наклона проезжей части, зачастую устраивают лифт, позволяющий поместить машину в гараж практически не сходя с места

На участках, где нет возможности построить отдельный длинный заезд с приемлемым углом наклона проезжей части, зачастую устраивают лифт, позволяющий поместить машину в гараж практически не сходя с места.

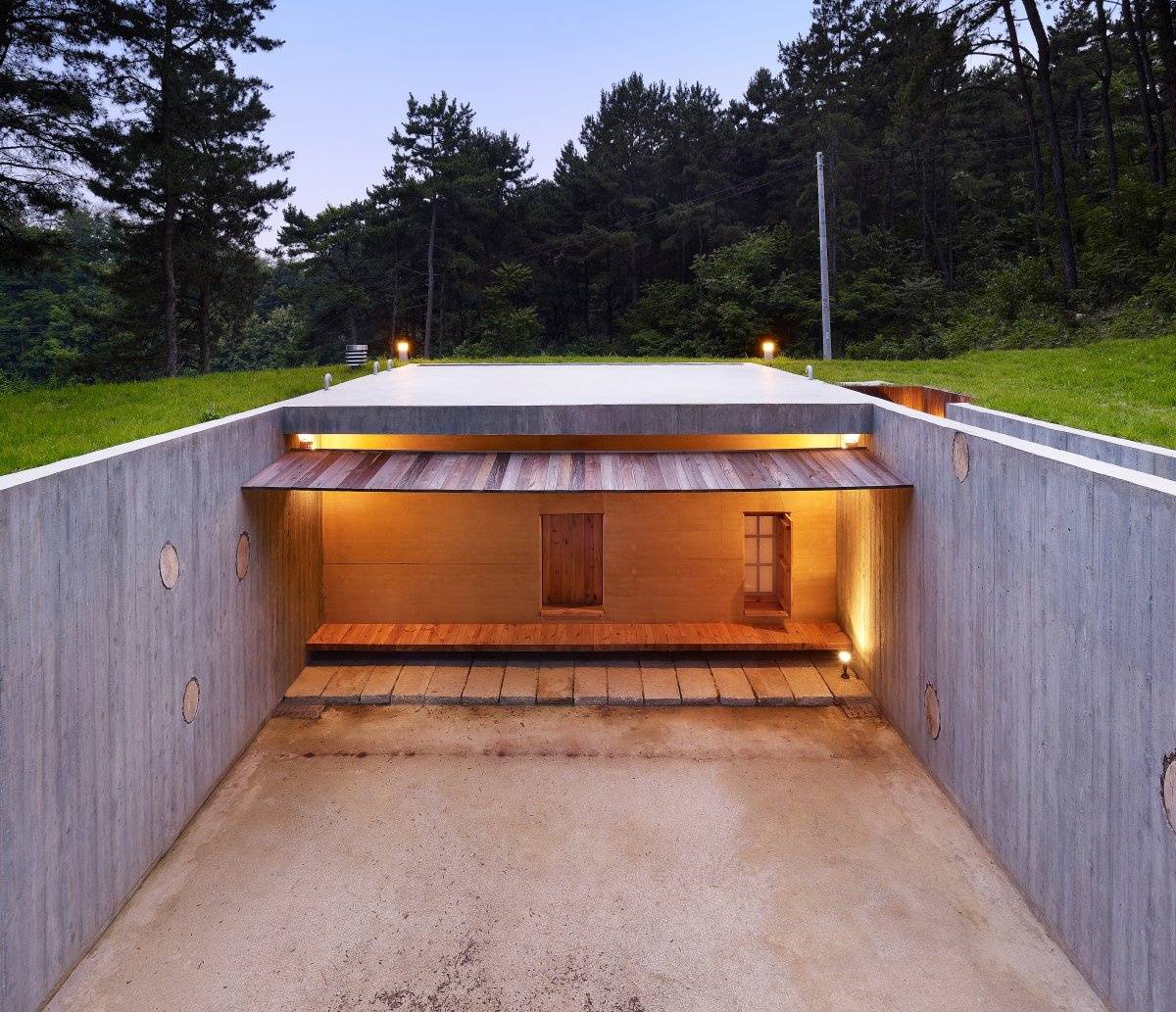

Наиболее удобным для постройки подземного гаража является склон холма или горы. При этом основную часть грунта просто отрезают от склона, и после сборки готового бетонного каркаса, обустройства гидроизоляции и дренажных систем, снятый ранее дерн, кустарники, плодородный слой, остатки грунта возвращают на место, осыпая крышу и пазухи под боковыми стенами гаража.

К достоинствам подземного хранения относят возможность постройки конструкции практически неограниченного размера. В этом случае часть помещения выстраивают из кирпича и дерева, что дает более комфортные условия пребывания человека. Таким образом, на относительно небольшом загородном участке можно построить комфортабельное помещение в 300 м2, которое заменит дачный домик с гаражной постройкой и хозблоком, а землю отвести под насаждения и деревья.

К недостаткам устройства подземного гаража на крутом склоне относят высокий риск сползания оползня, способного деформировать или раздавить каркас помещения. В таком случае специалисты рекомендуют строить каркас не из блоков ФБС, а по технологии возведения тоннелей метро, с заливкой высокомарочного бетона в опалубку с армирующим каркасом.

Устройство вентиляции в гараже

Не забывая о том, что над крышей автомобиля расположен дом с подземным гаражом, нужно побеспокоиться о том, чтобы выхлопные газы не проникали через плиты перекрытия в нижнее жилое помещение.

С этой целью устраивается принудительный тип вентиляции. Одновременно с этим может работать и естественная, приточно-вытяжная вентиляция. Опытные проектировщики ИнноваСтрой производят корректный расчет мощности вентиляционных систем, чтобы объем воздухообмена не превышал установленного СНиП норматива в 180 кубических метров за 1 час

Для этого может использоваться один из двух вариантов вентиляции:

• Моноблок
• Модульная вентиляционная система.

Их выбор зависит от проектных особенностей и рекомендаций специалистов, основанных на требования к микроклимату и технологическим нормативам подземного гаража.

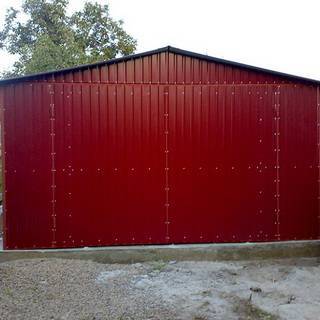

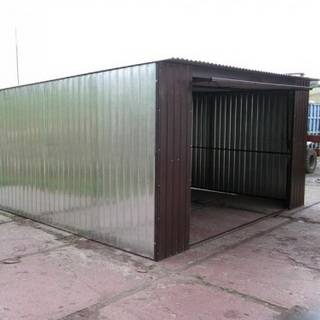

Как построить металлический гараж для машины на даче своими руками

Металлические гаражи для дачи давно хорошо себя зарекомендовали благодаря невысокой стоимости, а также простому и удобному монтажу. Каркас нужного размера сваривают по месту из профильной трубы сечением не меньше 30 х 30 мм или уголка с ребром 40 мм.

Нижнюю раму, на которой собраны стойки каркаса, можно выполнить из той же трубы или использовать швеллер и заводить стойки внутрь его полок. Затем каркас обшивают листовым металлом толщиной 2—3 мм. Листы обшивки можно закрепить саморезами (в таком случае стоит использовать оцинкованный метиз, чтобы избежать коррозии) или приварить к каркасу.

Как показано на фото, при строительстве металлического гаража своими руками все листы конструкции желательно соединять между собой внахлест, что повышает водонепроницаемость помещения:

Двускатную крышу укладывают на поперечные сварные балки-фермы, которых должно быть не менее трех (два фронтона и одна — посредине). В верхней точке фермы скрепляют с помощью конька из того же уголка или трубы, которые использовались для создания стен. Для устройства односкатной крыши по длине гаража крепят поперечные несущие балки, которые затем обшивают стальными листами или профлистом.

Все металлические конструкции грунтуют с обеих сторон и два раза окрашивают масляной краской.

Преимущество металлического гаража, возводимого своими руками, заключается в том, что для такой конструкции не обязателен мощный фундамент. Ленты шириной 30 см и глубиной 30—40 см вполне достаточно. Чтобы ускорить работы, полы и фундамент выполняют одновременно. Для этого по периметру будущего гаража выкапывают траншею, а снаружи выставляют опалубку, чтобы залитый бетон выступал над уровнем грунта минимум на 10 см. Укладывают бетон сразу по всей площади. Размеры бетонной площадки вместе с фундаментами принимают такие, чтобы снаружи гаража выступало 10 см бетона.

Впрочем, чтобы построить металлический гараж своими руками, как показывает практика, даже такую ленту делать не обязательно. Вполне достаточно просто заасфальтировать площадку нужного размера или уложить бетонную плиту толщиной не менее 100 мм. Можно залить площадку слоем бетона такой же толщины, предварительно уложив для прочности металлическую сетку. Но в любом случае площадка должна быть приподнята над уровнем окружающей местности, чтобы дождевая вода не заливала пол гаража.

Металлические конструкции гаража крепят к бетону с помощью анкеров. Проще всего анкеры изготовить из арматуры диаметром 12—14 мм и длиной 15—20 см. Их забивают в просверленные перфоратором отверстия, диаметр которых точно соответствует размерам анкера. К забитому стержню электросваркой приваривают нижний пояс металлического гаража. Полтора десятка таких анкеров, установленных по периметру, способны надежно фиксировать гараж размером 6×4 м.

Далее описано, как сделать ворота для металлического гаража своими руками.

Достоинства и недостатки каркасного гаража

Среди достоинств деревянного каркасного гаража выделяют:

1. Простоту и скорость возведения. Вся конструкция крепится на болтах и саморезах. Всего два человека могут за несколько недель собрать готовый гараж с нуля. При этом нет необходимости в какой-либо спецтехнике.
2. Экономичность. Благодаря небольшому весу конструкции под гараж можно заложить облегчённый фундамент. Стоимость постройки также будет ниже, чем при использовании кирпича.
3. Низкую теплопроводность древесины, которая позволит зимой поддерживать в гараже комфортную температуру.
4. Прочность конструкции.

Каркасный гараж возводится очень быстро

Однако нужно учитывать и недостатки этой технологии:

1. Горючесть материалов. Поэтому нужно заранее позаботиться о пожарной безопасности. Для этого придётся обшить каркас снаружи и внутри негорючим материалом, грамотно провести электропроводку, использовать для утепления каменную вату. Также можно пропитать дерево антипиринами — веществами, повышающими огнестойкость.
2. Возможность разрушения от размножения плесени или грибка, гниения, атаки грызунов. Чтобы предотвратить это, нужно пропитать древесину специальными антисептиками.
3. Риск взлома. Деревянные стены каркаса менее прочны, чем кирпичные. Поэтому такой гараж лучше строить на собственном придомовом участке, чтобы обеспечить защиту от злоумышленников.

Поэтапное руководство по строительству гаража

Приступаем к самостоятельному строительству гаража из шлакоблока.

Первый этап – фундамент

Схема устройства мелкозаглубленного фундамента

Начинаем с обустройства фундамента. Строение из шлакоблока будет иметь сравнительно небольшой вес. Мелкозаглубленного ленточного основания вполне хватит.

Роем траншею в соответствии с разметкой. В идеале глубина конструкции должна превышать уровень промерзания почвы. Чаще всего заглубляются на 60-80, а иногда и на 100 см. На этом же этапе подготавливаем углубления для погреба и смотровой ямы, если их наличие предусмотрено проектом.

Уровень промерзания почвы

Прикрепляем к стенкам ямы полиэтиленовую пленку либо рубероид для гидроизоляции.

Засыпаем дно траншеи 20-30-сантиметровым слоем смеси щебенки и гравия с тщательной последующей утрамбовкой.

Устанавливаем опалубку с расчетом, чтобы высота готовой бетонной конструкции примерно на 100 мм превышала уровень грунта.

Даем бетонной смеси застыть. По регламенту бетон набирает прочность в течение 28 суток. Поверх застывшей ленты укладываем рубероид в два слоя для гидроизоляции.

Траншея для фундамента под гаражОпалубка с армированиемЗаливкаЛенточный фундамент под гараж

Второй этап – стены

Схема укладки шлакоблоков

Высоту и длину стен определяйте индивидуально. Кладка блоков выполняется подобно кирпичу. Наиболее популярные способы следующие:

• в половину камня;
• в камень;
• в полтора камня;
• в два камня.

Толщина кладки напрямую влияет на устойчивость готовых стен к ветровым нагрузкам, температурным перепадам и пр.

Последовательность кладки шлакоблоков

Наиболее часто, как отмечалось, строители используют «кирпичный» способ кладки, при котором следующий укладываемый ряд перекрывает швы нижележащего. Сначала выкладываем углы, затем протягиваем между ними веревки для ровности кладки и продолжаем работу.

В процессе обустройства стен придерживаемся следующих важных правил:

укладываем блоки с перевязкой швов;
если стены строятся без дальнейшего утепления и иной облицовки, тщательно контролируем качество швов на каждом этапе. Рекомендуется делать расшивку;
вымеряем каждый блок строительным уровнем

Особое внимание уделяем стартовому ряду;
прежде чем выкладывать блоки со стороны ворот, устанавливаем хотя бы их раму для лучшего ориентирования. Делаем это с проверкой по уровню и временно фиксируем конструкцию распорками;
соблюдаем уклон к передней части не менее 0,3 м.

В верхней части стен оставляем гнезда для установки балок перекрытия. Рекомендованные размеры – 200х200х150 мм. Зазоры потом сможете заложить или задуть. Оптимальный шаг размещения гнезд – 100 см.

Балки располагаются на одинаковом расстоянии и на них укладываются элементы заполнения, которые выполняют ограждающую функциюПерекрытияПерекрытия и обрешеткаСхема вентиляции гаражаМонтаж вентиляции

Третий этап – крыша

Основание крыши делаем из двутавровых балок – это самый оптимальный вариант. Длину элементов подбираем так, чтобы она на 250 мм превышала ширину постройки.

Схема крыши гаражаКрыша гаража

Балки кладем поперек с шагом порядка 1 м. Крепим балки подходящим способом, к примеру, с помощью анкеров.

После этого зашиваем основание брусьями толщиной 4 см. Укладываем брус максимально плотно. Поверх брусьев кладем рубероид, на него утеплитель (минвату, шлак либо керамзит), заливаем 2 см стяжки и завершаем «пирог» акваизолом, рубемастом либо другим подходящим материалом. При желании можете выбрать другое финишное покрытие на свое усмотрение.

Укладка рубероида на обрешеткуУкладка утеплителяУкладка арматурыБетонирование перекрытияБетонирование перекрытияНастил бикроста производится при помощи горелкиГидроизоляция плоской крыши

Четвертый этап – пол

Пол делаем на уровне с цоколем. Стандартно заливается стяжка толщиной не менее 100 мм. Предварительно очищаем поверхность от мусора, выравниваем ее и по необходимости засыпаем дно песком либо мелким гравием.

Схема пола в гаражеЗаливка полов в гаражеКак сделать бетонный пол в гаражеКак сделать бетонный пол в гаражеКак залить пол в гараже своими рукамиБетонный пол в гараже

Стяжку делаем из бетона марки М200. Материал льем непрерывно, медленно, в несколько слоев. Даем бетону схватиться и затираем поверхность.

Чтобы в гараж было удобно заезжать, обустраиваем пандус в передней части строения. Обязательно делаем 50-70-сантиметровую отмостку по всему периметру здания. Она обеспечит своевременное отведение воды от основания.

Вариант изготовления пола в гараже из бетона и блоковВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнемВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнем

Преимущества и недостатки подземного гаража

В первую очередь постараемся оценить минусы и плюсы строительства подземного гаража на участке. Вы должны быть уверены на все сто процентов, что хотите иметь именно подземное гаражное помещение для работы с машиной, хранения автомобиля. Поэтому мы сделаем акцент не только на достоинства, но и на недостатки.

Вот ключевые отрицательные факторы.

1. Вам придется задуматься о бюджете строительства. Конечно, на этапе возведения подземного гаража, а также потом, в процессе его обустройства, вам придется вложить больше средств, чем при строительстве стандартного помещения.
2. Многое будет зависеть от конкретных характеристик вашего участка. Желательно провести специальные геологические изыскания. Разумеется, это тоже потребует некоторых вложений. Зато вы точно выясните уровень залегания грунтовых вод, состояние почвы. Если грунтовые воды находятся слишком высоко, это значительно затруднит или даже сделает невозможным строительство подземного гаража.
3. Чтобы построить гараж непосредственно под домом, этим нужно заниматься уже на этапе возведения коттеджа, а не впоследствии. Рядом с частным домом вполне можно заложить, возвести и обустроить подземный гараж практически в любой момент.

Несмотря на имеющиеся недостатки, именно подземные гаражи сейчас пользуются растущим спросом. Все чаще ответственные гаражники решаются возвести своими руками такую конструкцию.

Плюсы подземных гаражей

Безусловно, дома с подземными гаражами имеют и множество плюсов. Рассмотрим наиболее существенные преимущества такого решения.

• Только при возведении подземного гаража можно добиться максимальной экономии площади. Вам не придется искать место на участке, задумываться о проблеме общего ландшафтного дизайна. Не понадобится считать каждый метр. В процессе строительства подземного гаража как раз удобнее сделать его больше, предусмотреть специальные места для мастерской, погреба.
• Практически все, кто решился построить у себя на участке подземный гараж, отмечают, что в процессе эксплуатации такое помещение очень удобно. Можно практично обустроить въезд, сделать гараж вместительнее, спокойно в нем работать.
• Еще один существенный плюс – повышение уровня безопасности. Считается, что от злоумышленников подземные гаражи защищены лучше, чем привычные надземные постройки.

Конечно, каждый автолюбитель должен сам решить, готов ли он к настолько ответственной работе

Крайне важно максимально качественно утеплить подземное гаражное помещение, обеспечить достойную гидроизоляцию, вентиляцию помещения, сделать надежную дренажную систему
