Как правильно рассчитать нагрузку на фундамент

Какие нагрузки влияют на фундамент

На основание всегда действуют две силы:

1. Нагрузка от самой конструкции.
2. Нагрузка от давления грунта.

При правильном расчете фундамент должен выдерживать вес дома, мебели, жильцов, снега и ветра, а так же давление от вспучивания почвы. Вес здания при планировании высчитывается в соответствии со специальными таблицами, в которых указан примерный вес того или иного материала. Высчитать, сколько весит дом, имея эти таблицы, несложно. Вес дома на 1 см2/кг должен превышать нагрузку, которую выдерживает грунт. Так для некоторых видов грунта эта нагрузка ровняется:

• Гравий и крупный песчаник — 3,5-4,5 кг/см2.
• Мелкий песчаник — 2-3 кг/см2
• Глинистая твердая почва — 3-6 кг/см2.
• Щебенка — 5-6 кг/ см2.

Делая расчет, не нужно забывать, что сама конструкция основания тоже имеет определенный вес. В любом случае расчет конструкции всегда индивидуален для различных участков и строений.

Все нагрузки на фундамент разделяют на постоянные (крыша, стены, балки перекрытий, гидроизоляция и т.д.) и временные (снежный покров, ветровые и т.д.).

Рассчитываются общая нагрузка (сам дом, фундамент, система утепления) и при эксплуатации (мебель, люди проживающие и т.п.).

После строительства дом дает усадку, как и фундамент. Почва под ним утрамбовывается и фундамент «проседает» — это значение называется осадкой. Если осадка будет неравномерной, то фундамент быстро растрескается и развалится. Чтобы этого избежать, нужно точно высчитать площадь фундамента, и рассчитать нагрузку на него.

Как высчитывается нагрузка на фундамент

Определив размеры дома, несложно высчитать площадь фундамента под него. Это делается для правильного расчета нагрузки. Нагрузка зависит от того, из какого материала собирается дом. В нормативной строительной документации приведен удельный вес фундамента в зависимости от различных материалов:

• Кирпич и бетон — 1880-2200 кг/м3,
• Камень бытовой — 1600-1800 кг/м3,
• Вес стен деревянного дома:
• Каркасно — панельный — 30-50 кг/м2,
• Брусовый, оцилиндрованное и рубленное бревно — 70-100 кг/м2.

Для определения нагрузки важно знать вес перекрытий:

• Цокольные перекрытие — 100-300 кг/м2,
• Чердачные перекрытие — 150-300 кг/м2,
• Железобетонные перекрытие — 500 кг/м2.

Удельный вес кровли:

• Листовая сталь — 20-20 кг/м2
• Рубероид — 30-50 кг/м2
• Шифер — 40-50 кг/м2
• Керамическая черепица — 60-80 кг/м2.

Зная эти данные, можно высчитать примерный вес дома.

Посмотрим, как можно использовать эти показатели на реальном примере:

По плану будущий дом имеет размеры 8х5 с одной внутренней стеной. Высота здания 3м. Для того, чтобы узнать длину стен: 5+8+5=18 м. Высчитываем площадь стен: 18х3=54 м2.

Для вычисления пощади цокольных перекрытий составим произведение длины и ширины дома: 5х8=40 м2. Чердачные перекрытия имеют одинаковую площадь с цокольными, значит, тоже 40 м2.

Чтобы высчитать площадь кровельного перекрытия, нужно знать размеры листа. Пусть это будет лист 6Х2 м. Площадь: 6х2=12 м2. Всего будут использовано 8 листов: 8х12 =96 м2.

Зная эти цифры, легко можно сосчитать постоянную нагрузку на фундамент. Причем эту цифру нужно округлить до максимальной.

Следующим этапом рассчитывается вес и площадь фундамента

Подход к проведению расчета

Выполняя расчет нагрузки на плиту фундамента, ленточные или свайные конструкции, лучше доверить эту работу профессионалу. Если владельцы участка желают сэкономить и выполнить все работы самостоятельно, следует учесть один нюанс: без наличия специальных программ и достаточного опыта в проведении подобных расчетов можно допустить ошибки. Непрофессионал не сможет оценить все факторы, важные при создании фундамента. Поэтому полученный результат будет приблизительным.

Однако для тех, кто хочет выполнить строительные работы самостоятельно, существует определенная методика расчетов. Она предполагает получения в ходе определения совокупной нагрузки приблизительного результата. Эту сумму нужно будет умножить на соответствующий «коэффициент приблизительности». Этой методикой пользуются многие непрофессиональные застройщики.

■““’M’—г)(*^ + т);

a^= l,6 jl—-j-) (*, +

где *i= =-■ ■

*1 «1

Значения коэффициентов ai и а2 в зависимости от

ki— — принимаются по табл. 1. h%

Таблица 1 Значения коэффициентов ai и а2

При определении величины Р предполагается, что пирамида продавливания ограничивается боковыми сторонами, проходящими от наружных граней колонн до ближайших граней свай, при этом наклон граней принимается при С\ ^>Н\ ИЛИ С2>Й1 под углом <�р=45° (рис. 1); при Ci<0,3Ai или c2<0,3fti под углом, соответствующим ci=0,3/ti или c2=0,3Ai. В соответствии с этим коэффициенты k{ и k2 при — > 1 и — >1 принимаются hx hi равными 1, а Ci и с2 — равными hx\ при <0,3 и hi 6 <0,3 принимаются: £i=0,3 и &2*=0,3, а С\ и с2 —рав-ными 0,3й|. При квадратной колонне центрально нагруженных ростверков при Ci=c2 формула (2) будет иметь следующий вид: Р < 2 а* (йк Ч* Cj) h\ • (3) 2.3. Расчет на продавливание внецентренно нагру женных ростверков под колонны прямоугольного сечения производится по тем же формулам, что и расчет на продавливание центрально нагруженных ростверков, но при этом расчетная величина (продавливающей силы принимается: Р=22Рф,*, где ЕРф,<�—сумма реакций всех свай, расположенных с одной стороны от оси колонны в наиболее нагруженной части ростверка за вычетом реакций свай, расположенных в зоне пирамиды продавливания с этой же стороны от оси колонны. При моментах, действующих в двух направлениях, величина ЕРфд определяется в каждом направлении отдельно; в расчете принимается большая из этих величин. Примечание. При стаканном сопряжении сборной колонны с ростверком и эксцентрицитете в >0,5 ак допускается величину 2Рф,< определять» принимая величину момента М=0,5 dKN\ ери этом высота ростверка определяется из расчета на продавливание по периметру колонны. При полном моменте M=eN и соответствующей ему -сумме реакций 2Рф,< высота ростверка должна, кроме того, проверяться на продавливание по наружному периметру «-стакана». 2.4. При сборных железобетонных двухветвевых колоннах, имеющих общий стакан, высота ростверка на продавливание колонной рассчитывается как при колонне сплошного прямоугольного сечения по общему периметру колонны (рис. 2). 2.5. При многорядном расположении свай (рис. 3) помимо расчета ростверка на продавливание колонной по пирамиде продавливания, боковые стороны которой проходят от наружных граней колонны до ближайших граней свай, должна быть проведена проверка на продавливание ростверка колонной в предположении, что продавливание происходит по поверхности пирамиды, две или все четыре боковые стороны которой наклонены под углом 45°. 7 2.6. При стаканном сопряжении колонны с ростверком в тех случаях, когда стенки стакана имеют боль- 2* Зак. 64g Рис. I. Схема образования пи- Рис. 2. Схема образования пирамиды <�прода(вли1ва1ния под рамиды продавливая ия под сборной железобетонной колон- сборной железобетонной двух-ной прямоугольного сечения ветвевой колонной шие толщины, например в плитных ростверках (рис. 4), можно производить расчет ростверка на продавли-вание колонной, принимая h\ от верха ростверка, при условии соблюдения требования Р< 2pF6Rp, (4) где р,=0,8—0,0025сгоб)«; <�т0бж= кг/см?-, йк «к Р — расчетная продавливающая сила, равная сумме реакций всех свай, подсчитанных от нормальной силы, действующей в сечении колонны у обреза ростверка; Гб—(наименьшая площадь вертикального сечения бетона ростверка по оси колонны за вычетом стакана и площади трапеции, расположенной под стаканом с наклоненными под углом 45° сторонами (на рис. 4 площадь трапеции показана пунктирными линиями). При определении величины Гб высота ростверка должна приниматься не более 2hK (в расчет принимаются ступени, в которые заглублена колонна); 8 п Г L_t _„L, Г’4′, Ч п п г-i сз -5 1 гп 1 г 1__1 | L n т t га Г»1 i ‘ТЗ Yr*- ,Н ТТ Л-1-Н hJ • п UJ й. 1 ‘ /’! VV-/ Лу/ \ \ г -1— I— щ ф. йа| м Рис. 3. Схема образования пирамид продавли-вания под сборной железобетонной колонной при многорядном расположении свай за наружными гранями колонны л* Рис. 4. Схема свайного фундамента с плитным ростверком Рис. 5. Схема иродавли вания ростверка угловой ■стаей 9 Ак —глубина заделки колонны в стакан ростверка; dK — размер сечения колонны в плоскости, соответствующей площади /V, Rp— расчетное сопротивление бетона растяжению для железобетонных конструкций. Расчет ростверка на продавливание угловой сваей 2.7. Расчет ростверка на .продавливание угловой сваей производится из условия

Допустимые деформации строений и их превышение

Таблица показателей деформации зданий и сооружений.

Допустимые деформации жилого дома учитываются заранее, когда производится расчет общей нагрузки на основание.

Осадки, деформации фундаментов – неизбежное явление, величина которого регламентируется предельными значениями деформаций Приложением 4 СНиП 2.02.01-8.

Нарушение строительных норм наряду с неравномерной осадкой дома приводит к изменению положения дома или деформациям строения.

К распространенным деформациям дома относятся:

Прогиб и выгиб, возникающие при неравномерности осадки строения. При прогибе опасной зоной считается фундамент, при выгибе самой опасной становится кровля сооружения.

Сдвиг может быть результатом существенной просадки основания с одной стороны. Самый опасный участок – стена, располагающаяся в средней зоне.

Формы деформаций сооружений.

Крен происходит у зданий достаточно большой высоты, для которых характерна высокая степень изгибной жесткости. С ростом крена возрастает опасность разрушения здания.

Перекос возникает как следствие неравномерной осадки дома, которая приходится на определенный участок длинной стороны здания.

Горизонтальное смещение возникает, как правило, в районе фундамента или стен подвала чрезмерной горизонтальной загруженности.

При правильном расчете допустимых деформаций основания для гражданских многоэтажных и одноэтажных зданий максимальная осадка оснований должна находиться в пределах 8-12 см в зависимости от материалов каркаса.

Описание и порядок расчета нагрузки на фундамент

При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:

• Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
• Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
• Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
• Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
• Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.

Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).

Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).

Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:

S>(Yн×F)/Yc×R0),

• Где S – оптимальная площадь основания, м2
• F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
• Yн – коэффициент надежности, 1,1-1,3
• Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.

Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).

Основные методы как рассчитать нагрузку на фундамент

Работы начинаются со сбора данных, предварительного выбора типа фундамента и глубины его заложения. Последняя характеристика подбирается исходя из уровня промерзания грунта, типа и однородности почвы и высоты залегания грунтовых вод на участке. Полученная предварительная высота фундамента в дальнейшем учитывается при расчете нагрузки от этой конструкции на грунт и при проверке его самонесущих способностей и прочности.

В зависимости от характера исходных данных выделяют два основных способа сбора и расчета нагрузок:

• Точный, выбираемый при наличии на руках подробного проекта с указанными габаритами и материалами всех строительных конструкций в доме.
• Укрупненный, с подбором приблизительного веса конструкций по нормативам и таблицам.

На этапе расчета фундамента для дома второй способ выбирается чаще, сбор нагрузок ведется по приблизительным эскизам, при необходимости – с корректировкой толщины или материала конструкций, или выборе другого типа кровли, перекрытия или самого основания.

Помимо этого, способ расчета также зависит от типа выбираемого фундамента. В частности:

• При расчете нагрузок на монолитную ленту, плитный фундамент площадь подошвы может определяться исходя из нагрузки на погонный метр (а именно – путем деления суммы нагрузок на длину ленты и сравнения полученной величины с несущими способностями грунта) или методом грузовых площадей (усложненным и редко используемым, с расчетом нагрузки на определенный участок).
• При расчете нагрузки на плиту общую нагрузку просто делят на площадь основания.
• Сечение и количество свайных и столбчатых, фундаментов ТИСЭ с ростверком, чаще всего задается заранее, а расстояние между опорами рассчитывается путем деления общих нагрузок на длину несущих стен. При чрезмерном отклонении расчетной величины от предварительной шаг или сечение опор меняют и расчет проводят повторно.

Условно при расчете все нагрузки могут приниматься как равномерно распределяемые или воздействующие на определенные несущие зоны фундамента. Первый способ признан более простым и применяется чаще. Второй – требует наличия точной конструктивной схемы дома (вплоть до указанных колонн, лестниц, печей и тяжелой мебели) и знания ряда сложных формул.

Как определить количество арматуры и проволоки

Для создания жесткой и долговечной конструкции в монтаже используют железную арматуру. Ее количество зависит от типа фундамента, нагрузок и грунта. Арматуру с большим диаметром применяют для получения платформы с большей возможностью нагрузки. Но вес фундамента с арматурой увеличивается. Если почва жесткая, то деформироваться фундамент будет минимально, а значит и арматура нужна минимального диаметра.

Количество арматуры для ленточного основания

Арматура для ленточного фундамента берется диаметром 10-12 мм, так как сама конструкция выдерживает большие нагрузки. Укладывают ее в два прута, независимо от заглубленности основания. Специалисты рекомендуют укладывать арматуру на 10-15 см от верхней точки заливки. Вертикальные пруты при этом не имеют нагрузки, поэтому их можно использовать самые дешевые.

Для дома размерами 5х8 длина ленточного основания равняется 45 м. При армирование 4 прута расход будет: 45х4=180 м. Добавляем поперечины при высоте фундамента 150 см и ширине 50 см с шагом в 40 см: (8/0,4)х0,5=10 м. Добавляем их к длине: 180+10=190 м.

Вязальной проволоки понадобиться на одно соединение 30 см. Длина 45 м и шаг 40 см: 45/0,4- 112,5. Эту цифру умножаем на размер одного соединения: 112,5х 0,3= 33,7 м вязальной проволоки нужно на одноуровневый фундамент.

Количество арматуры для столбчатого основания

Для армирования столбчатого основания используют толстую арматуру от 40 мм. По горизонтали арматура не несет никакой нагрузки, поэтому тут можно взять самую недорогую. В среднем в каркасе одного столба используется 4 прута. Зная количество столбов, будет несложно высчитать размер арматуры.

Для конструкции высотой в 1,5м диаметром 15 см нужно 4 прута, с шагом 7,5 см и связующими в 3 точках. Толстой арматуры нужно: 1,5х4=6м. Для связки тонкой: 30 см (для одного узла)х3=90 см. Если в фундаменте используется 20 столбов, то количество умножается на эту цифру.

Вязальной проволоки нужно для соединения в 3 точках одного прута. Это число умножается на число прутов и на вертикальные соединения: 3х4х30=72 м.

Количество арматуры для монолитного основания

Для плотного устойчивого грунта можно взять тонкую арматуру от 10 мм. Для тяжелой конструкции и неустойчивой почвы от 14 мм. Крепиться связка с шагом в 20 -30 см.

Для платформы 5х8 нужно по длине 27 шт., и по ширине 17 шт. Так как обвязка нужна двойная: (17+27)х2=88. Это число нужно умножить на длину прута, получится метраж арматуры.

Как рассчитать бетон для фундамента

Чтобы не совершать покупку лишних строительных материалов, важно произвести точный расчет кубатуры фундамента. Для расчета кубатуры важно учесть два фактора: вид фундамента и сложность его конструкции

Для удобства читателей рассмотрим расчет различного вида фундамента отдельно.

Расчет кубатуры ленточного основания

Рассчитать кубатуру ленточного фундамента проще всего. Для этого необходимо сложить длину, ширину и высоту. Пусть ширина будет 50 см, высоту мы уже рассчитывали выше 1,5м. Длина высчитывается по периметру 5+ (8+5)х2=45 м. Кубатура рассчитывается: 0,5х45х1,5 = 33,75 м3. Округляем эти данные и прибавляем 10% (запас), получается 37 кубов бетона.

Расчет кубатуры столбчатого основания

Столбчатый фундамент может иметь различную форму (круг, квадрат и т.д.). Рассчитаем для примера кубатуру круглых столбов. Для этого нужны значения: диаметр, поперечное сечение, высота столба. Площадь высчитывается умножением числа Пи на радиус х 2. Поперечное сечение для столба с радиусом 15 см: 3, 14х0,075м = 0,2355 м. Зная радиус и высоту можно высчитать объем: 0,2355х1,5 =0, 353 м3. Это число нужно умножить на количество столбов в фундаменте.

Расчет кубатуры для плиточного основания

Для расчета монолитной прямоугольной плиты нужно знать ее площадь и толщину. Планируемый дом имеет размер 5 х 8, следовательно площадь плиты будет 40 м2. Специалисты рекомендуют использовать монолит толщиной 10-15 см. Высчитываем кубатуру при 10 см толщины: 40х10=400 м3.

На монолитном фундаменте по периметру делают ребра жесткости. Для расчета их площади необходимо знать их длину и ширину. В конструкции 5х8 ребра жесткости монтируют через 2,5 м. По ширине таких ребер будет 3, по длине 4. Общая длинна будет ровна: (5х3)+(8х4) = 47 м.

Теперь высчитываем кубатуру. Ширина ребра ровняется толщине плиты- 10 см. Значит площадь одного ребра ровно 0,1 х 0,1=0,01 м2. Умножаем площадь на длину 47=0,47 м3.

Как рассчитать вес строения и нагрузку на фундамент

Безусловно, что все выполняемые вами расчеты будут лишь приблизительными, однако их с успехом можно применять при выборе типа фундамента под строение. Произведем примерный расчет строения исходя из предложенных параметров:

Жилой дом в один этаж.

Размер 10х6 метров.

Внутри дома расположена одна разделяющая стена.

Высота этажа строения 2,5 метра

Перекрытия чердака, а так же цоколя выполнены по балкам с применением утеплителя, плотность которого составляет до 200 кг/м3.

Кровля покрыта — рубероид + шифер

Дом находится в центральной части России.

Первым делом рассчитаем общую длину стен строения: (10+6)х2+6=38 метров, где последняя 6 — это центральная перегородка внутри дома.

Исходя из полученного, можем узнать общую площадь стен строения: 38х2,5=95 м2.м., где 2,5 — это высота этажа.

Как мы видим, площадь цокольного и перекрытий чердака одинаковы и составляют: 10х6=60 м2.

Площадь кровли считается с расчетом на то, что по всем сторонам сооружения будет произведен напуск как минимум 0,5 метра. Тогда она составит: 11х7=77 м2.

Все расчеты, которые зависят от конкретной постройки, произведены. Далее, необходимо полученные значения сопоставить со значениями, приведенными в специальных таблицах и перевести все это в килограммы. При расчетах, в целях безопасности, необходимо придерживаться верхних величин. Так же необходимо помнить о временных нагрузках. Так, например, для центральной части России, он составляет 100 кг/м2.

Таким образом, сопоставив выполненные нами расчеты с таблицей, получаем:

Масса стен дома: 95х270=25650 килограмм.

Цокольное перекрытие: 60х150=9000 килограмм.

Перекрытия чердачного помещения: 60х100= 6000 килограмм.

Кровельные материалы: (50+50)х77=7700 килограмм.

Нагрузка на крышу от снежной массы: 100х77=7700 килограмм.

Таким образом, общая масса строения получается: 25650+9000+6000+7700+7700=56050 килограмм. Если округлить, то получается, что предполагаемое строение будет иметь вес в 56 тонн.

Пример сбора нагрузок на фундаменты

Но хватит теории. Давайте рассмотрим пример сбора нагрузок ленточного и столбчатого фундамента. И начнем мы с нагрузок, действующие на фундамент со стороны строения. Эти рекомендации подойдут и для столбчатых, и для ленточных оснований.

Сбор нагрузок со стороны строения

Выше по тексту уже говорилось, что нагрузки со стороны строения разделяются на:

• Конструкционные (вес самого дома).
• Эксплуатационные (вес содержимого дома).
• Динамические (вес снега на кровли, усилие, передаваемое на конструкцию ветром).

Конструкционные нагрузки считают по объему и удельному весу стройматериала. Например, если вы приобрели для строительства стен 15 кубометров пиломатериала с плотностью 600 кг/м3, то конструкционная нагрузка приблизится к 9 тоннам. Ну а строение, возводимое из 8 тысяч ординарных кирпичей – масса одной штуки – 3,5 килограмма – сгенерирует конструкционную нагрузку в 28 тонн.

Но это только стены. Конструкционную нагрузку перекрытий и кровли следует вычислить отдельно. Вес одного листа 8-волнового шифера равен 26 килограммам, а квадратный метр такого покрытия весит 14 кило. Плотность соснового бруса, расходуемого на каркас кровли равна 550-600 кг/м3.

В итоге, двускатная крыша с площадью кровли в 60 «квадратов» сгенерирует вес в 0,8 тонны по кровле и 1,2 тонны по каркасу (до двух кубометров пиломатериалов на брус и доски обрешетки). Точные объемы стройматериала можно вычислить по калькулятору кровли – специальной программе, в которую вводят габариты крыши и получают на выходе данные по метражу кровельного покрытия и объему пиломатериалов для каркаса и обрешетки.

Эксплуатационная нагрузка определяется по метражу цокольного и межэтажного перекрытия. По СНИП квадратный метр площади дома можно нагрузить 300-350 килограммами. В итоге, дом площадью в 100 м2 сгенерирует 3,5 тонны эксплуатационной нагрузки.

Динамическую нагрузку считают по площади кровли, умножаемой на массу снега, давящую на квадратный метр крыши. В наших широтах снеговая масса доходит до 180 кг/м3. И в рассматриваемом случае она равняется 10,8 тонны.

Сбор нагрузок со стороны фундамента

Следующий этап сборки нагрузок – определение массы самого фундамента. Зная внешние усилия, генерируемые общей массой строения можно подсчитать объемы ленточного основания и количество опор в столбчатом фундаменте.

Сбор нагрузок на столбчатый фундамент начинается с определения несущей способности одного столба, вычисляемой по площади его подошвы и несущей способности грунта. И если последняя характеристика равняется 2 кг/см2 (это минимальное значение), а площадь подошвы доходит до 1600 см2 (40х40 сантиметров), то один столб удержит не менее 3,2 тонны.

Общее количество столбов, вычисляется по сбору нагрузок со стороны строения. В нашем случае она равна 44,3 тонны, увеличим этот результат на 50 процентов (коэффициент запаса прочности) и получим 66,45 тонны. На этот вес нужно, как минимум 21 столб.

Ну а зная количество столбов и объемы одной опоры (0,4х0,4 (площадь основания) х1,5 (высота)) можно вычислить общий объем фундамента. В нашем случае он равен 5,04 м3. Столбы заливают бетоном, следовательно, вес такого фундамента равен 12,6 тонны (5,04м3 х 2500 кг/м3 (удельный вес бетона)).

Сбор нагрузок на ленточный фундамент начинают с вычисления площади подошвы. Ее определяют по сбору нагрузок со стороны строения и несущей способности грунта. В нашем случае она равна 33225 см2 (66450 кг (вычисленная выше масса дома) / 2 кг/см2).

Но эти данные определяются только по конструкционным характеристикам, а есть еще и эксплуатационные – морозостойкость, влагостойкость, минимальная ширина ленты и прочее. И по этим параметрам при минимальной ширине ленты в 40 сантиметров площадь основания лучше всего вычислить по периметру самого здания. И для дома в 100 м2 (условные габариты 10х10 м) периметр будет равен 40 метрам, а площадь основания 16 м2 (40х0,4).

Зная площадь основания и глубину залегания фундамента можно вычислить объем заливки. И при высоте стены фундамента в 1,5 метра на заливку основания уйдет до 24 м3 раствора. А масса фундамента будет равна 60 тоннам (24м3 объема умножаем на 2500 кг/м3 плотности железобетона)

Собираем показатели грунта

При проектировании фундамента необходимо проводить геодезический анализ грунта на строительной площадке, который позволяет определить три важных показателя – тип почвы, глубину ее промерзания и уровень расположения грунтовых вод.Исходя из типа грунта вычисляется его несущая характеристика, которая используется при расчете опорной площади основания. Глубина промерзания почвы определяет уровень заглубления фундамента – при строительстве в условиях пучинистых грунтов фундамент необходимо закладывать ниже промерзающего пласта земли. На основании данных о грунтовых водах определяется необходимость обустройства дренажной системы и гидроизоляции фундамента.

Важно: вышеуказанные показатели грунта вы можете собрать самостоятельно, для этого вам потребуется лишь ручной бур и рулетка.

Рис: Структура грунтов на территории Московской области

Для сбора показателей необходимо с помощью ручного бура по периметру площадки под застройку сделать несколько скважин глубиной 2-2.5 м. Одна скважина должна располагаться в центре участка, еще две – в центральных частях боковых контуров предполагаемого фундамента. Необходимость бурения нескольких скважин обуславливается тем, что на разных участках площадки может наблюдаться отличающийся уровень грунтовых вод.В первую очередь нужно определить тип почвы: в процессе бурения возьмите изымаемый из скважины грунт (с глубины 2-ух меров) и скатайте его в плотный цилиндр, толщиной 1-2 сантиметра. Затем попытайтесь согнуть цилиндр.

• Если почва рыхлая и цилиндр из нее сформировать невозможно (она попросту рассыпается), вы имеете дело с песчаным грунтом;
• Цилиндр скатывается, но при этом он покрыт трещинами и разламывается при сгибающем воздействии, значит грунт на участке представлен супесями;
• Цилиндр плотный, но при сгибании ломается – легкий суглинок;
• Грунт хорошо скатывается, но при сгибании покрывается трещинами – тяжелый суглинок с большим содержанием глины;
• Почва легко скатывается, не трескается и не ломается при сгибании – глинистый грунт.

Далее необходимо определить показатель уровня грунтовых вод. Оставьте пробуренные скважины на ночь, чтобы они заполнились водой. На следующее утро возьмите деревянную рейку двухметровой длины и обмотайте ее бумагой, опустите рейку в скважину. По мокрому участку определите, на каком расстоянии от поверхности скважины расположена вода.

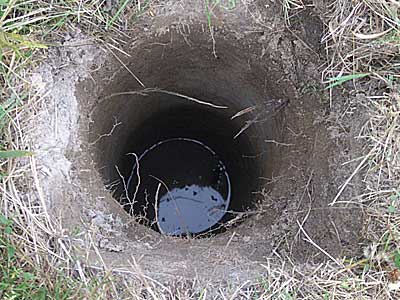

Рис: Пробная скважина для определения уровня грунтовых вод

Важно: определить фактический уровень промерзания почвы в домашних условиях невозможно. Для этого необходимо специализированное оборудование, при этом сам анализ выполняется на протяжении длительного времени наблюдения за конкретным участком.. Предлагаем вашему вниманию карту расчетной глубины промерзания почвы в разных регионах России, которую нужно использовать при самостоятельном проектировании фундамента

Предлагаем вашему вниманию карту расчетной глубины промерзания почвы в разных регионах России, которую нужно использовать при самостоятельном проектировании фундамента.

Рис: Границы промерзания грунтов в разных регионах России

Что нужно сделать

Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.

Чаще всего в частном строительстве закладывают ленточный фундамент

Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:

• глубина заложения подошвы;
• ширина основания;
• ширина по всей высоте.

Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.

Ширина основания должна быть достаточной для того, чтобы равномерно передать массу здания на грунт. Чем меньше прочность почвы, тем шире потребуется подошва. За счет большой площади удается распределить нагрузку от ленточного фундамента для дома на основание так, что на каждый его участок приходится не больше допустимой величины.

Фундамент должен быть заложен ниже уровня промерзания грунта

Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).
