Простые и надежные запоры на гаражные ворота своими руками

Надежные варианты запорного механизма для ворот гаража

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.

Запоры для гаражных ворот – основные виды конструкции:

горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
вертикальные запоры;
дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.

Варианты удобных и надежных запорных механизмов для ворот гаража:

врезной замок;
сдвижной запор накладной для распашных ворот;
поворотный запор;
винтовой и ригельный механизм;
запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.

Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

Немного о врезных замках

Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.

Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.

Шпингалеты – просто и надежно

Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.

Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.

Как сделать простой шпингалет:

нужно два металлических прутка (диаметр больше 10 мм);
к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.

Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.

Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.

Выбор вида засова

Затворы для калиток из профнастила

Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.

Для профнастила существуют такие замки:

кодовые;
цилиндрические;
сувальдные.

Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.

Обычный тип

Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.

Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.

Фиксатор-запор

Работу по изготовлению фиксаторов-запоров можно разделить на шесть основных этапов:

• Первый этап — подготовка металлических труб длиной 150 мм и шириной 16 мм. Так как ворота обычно состоят из двух створок, понадобятся два комплекта.

• Второй этап — подбор металлических пластин, длина которых должна соответствовать размерам подготовленных труб. Ширина одной такой пластины должна быть равна примерно 100 мм. На этом же этапе пластину нужно присоединить к одному из концов трубы посредством обычной сварки.

• Третий этап — прикрепление пластин к полотну ворот. Способ прикрепления зависит от материала, из которого изготовлено полотно. Если поверхность створок деревянная, то в их нижней части нужно дрелью проделать отверстия и присоединить пластины болтами. А если створки обшиты металлом, то пластины следует просто приварить. Впрочем, в случае с металлическими воротами можно и вовсе обойтись без вспомогательных пластин. Трубы крепко могут присоединиться к таким створкам и без них.

• Четвертый этап — изготовление штыря длиной чуть более 20 см. Вообще его длина зависит от направляющей трубы и от положения самих ворот в тот момент, когда они открыты. Ведь нередко створки располагаются выше, чем подъезд, а основная функция этого штыря — опускаться в установленную в почве трубу длиной около 100 мм.

• Пятый этап — присоединение рычага к верхнему концу штыря. Этот элемент будет применяться как рукоятка. Впрочем, рукоятку можно изготовить и другим способом: достаточно тщательно нагреть штырь посредством газовой горелки и согнуть его край.

• Шестой этап — вбивание труб в почву. Сначала необходимо определить, в каком месте будут располагаться трубы. Для этого следует открыть ворота и отметить прямо под ними точку. Сюда как раз и будут устанавливаться трубы. Длина одной такой трубы должна быть равна примерно 35 см. Большую ее часть (минимум 30 см) нужно забить в почву, а оставшаяся часть, длина которой не должна превышать 5 см, будет торчать из-под земли. После открытия ворот, специальный штырь, который прикреплен к нижней части их створок, нужно опустить в эту трубу, и тогда они останутся в открытом положении до тех пор, пока хозяин не посчитает нужным их закрыть.

С помощью этого своеобразного шпингалета, способ создания которого был описан выше, можно фиксировать створки ворот не только в открытом, но и в закрытом состоянии. Это нехитрое приспособление может выполнять роль не только фиксатора, но и замка, защищающего от воров. Соответственно, в этом случае трубы для штырей-задвижек должны быть установлены на том месте участка, над которым створки располагаются, будучи закрытыми.

Если нет желания изготавливать запор для ворот своими руками, то его всегда можно купить, как готовый элемент любого диаметра и длины.

Самодельный засов с запорным механизмом

Умельцы, решая задачу как сделать надежные засовы на свои гаражные ворота, усовершенствуют их, снабжая запорными механизмми. Например, есть конструкции вертикальных засовов, которые не только запирают ворота, но и обеспечивают плотность закрытия створок, а в случае установки резиновых уплотнителей – вдавливают створку в уплотнитель.

Монтирование такого засова происходит следующим образом.

Ворота закрываются и на верхней части воротной рамы делается отметка, соответствующая уголку закрытой створки. На саму створку приваривается кусок трубы таким образом, чтобы в случае вдвижения в неё анкера, он своим верхним концом упирался в отмеченное место. От этого места отступают 5 сантиметров и приваривают вертикальный палец из арматуры. Далее изготавливается сам засов. Отрезается кусок анкера по длине равный 2/3 высоты ворот. От трубы диаметром достаточным для того, чтобы вставить анкер, отрезают часть длинной в 5 сантиметров и приваривают заглушку. Внутрь кладут небольшой шарик от подшипника. В анкере, в нижней трети, болгаркой делают пропил. Верхняя часть анкера заводится в верхнюю трубу, На нижний конец надевают трубку с заглушкой и приваривают её к воротине. За верхний вертикальный палец заводят горизонтальный изогнутый и приваривают его к анкеру. Напротив пропила в анкере к противоположной створке ворот приваривают крюк.

В пропил вставляется бортировочная лопатка, в анкере и лопатке просверливаются отверстия и конструкция скрепляется таким образом, чтобы лопатка могла вращаться в вертикальном направлении. При горизонтальном вращении лопатки вращается скреплённый с ней анкер и изогнутый палец, зацепляясь за вертикальный, додавливает створку ворот в уплотнитель, затем лопатка опускается горизонтально и заходит в крюк, фиксируя закрытие ворот.

Конструктивно засовы настолько просты, что для их изготовления и монтажа потребуются простейшие инструменты:

Молоток.
Гаечные ключи (в случае монтажа на болтах).
Отвёртка.
Ножовка по металлу.
Если вы решите самостоятельно изготовить засов с запорным механизмом, понадобится сварочный аппарат и тиски.

Иногда в конструкциях засовов используются пружины, сжатие которых при открывании обеспечивает автоматический возврат в положение «Закрыто»

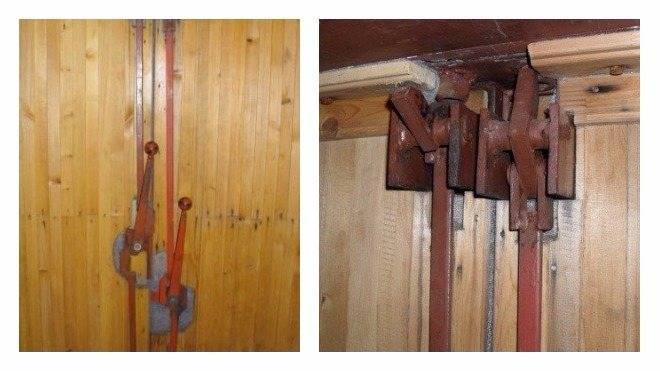

Шпингалеты и вертикальные запоры

Проще всего в изготовлении различные виды шпингалетов. Для этого нужен отрезок трубы, в котором делаются пропилы для открытого и закрытого положения засова.

Самодельные шпингалеты могут быть вертикальными и горизонтальными, они подходят для распашных и откатных ворот. Их недостаток — они не способны плотно подтянуть створку к раме, поэтому нужно их усовершенствовать или ставить дополнительные замки. Если шпингалет вертикальный, то он входит в отверстие в полу или потолке гаража. Чтобы сделать запор более прочным, в отверстие в полу вставляется отрезок трубы подходящего диаметра. Чтобы запор не выпадал, на нем делаются стопоры, как на фото. Сам засов должен быть довольно длинным, отверстия в полу — глубиной около 0,5 м.

Вертикальный засов можно сделать таким образом, чтобы он поднимался потайным тросом. Трос поднимается шестерней, которая вращается отверткой или ключом, вставленным в замаскированное отверстие рядом с замочной скважиной. Для подстраховки делают аварийный трос, который расположен в другом месте и который можно тянуть вручную, если механизм сломается.

Самостоятельно можно изготовить различные виды замков и засовов для гаража, некоторые из них просты в исполнении, некоторые требуют умения обращаться со сварочным аппаратом. Важный плюс самодельных замков — их нестандартная конструкция, которая позволит лучше защитить гараж.

Различные запоры на ворота

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

Простой засов вертикального типа на воротах

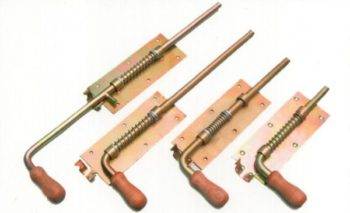

Различные размеры засов на пружинах для ворот

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Самостоятельное изготовление засова

Пример конструкции самодельного засова на ворота

Для изготовления засова потребуются следующее оборудование и детали:

металлический штырь;
тиски;
пружина;
молоток;
болгарка или пила по металлу;
набор ключей или отверток;
шуруповерт.

Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

профильную трубку размерами 5 на 3 см;
металлическую пластину размерами 30 см в длину и 5 см в ширину;
болты;
пружина;
кольцо.

Фиксатор создаётся в несколько действий:

Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот. Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку. Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты. К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины. Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Есть вариант изготовить надёжный упор-ловушку без пружины. Для этого нужна толстая пластина из стали, предварительно изогнутая с одной стороны и приваренная к изогнутому концу рукоятки. К нижней стороне пластинки нужно приварить стальной пруток, в дальнейшем он будет вставляться в закреплённые в грунт скобы.

Запор на калитку с секретом своими руками

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор. он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

Горизонтальный засов на ворота

Вертикальный замок. по расположению и предназначению он похож на предыдущий вид.

Вертикальный запор в гараже

Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

Поворотными.
С фиксацией.
Ригельные или винтовые.
Врезные запоры.

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Вертушки для гаража

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

По центру крепится перекладина, сквозным болтом.
При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
Снаружи их открыть невозможно.

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы

К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

Отмечается место его монтажа.
Выбирается длина прута, который будет входить в землю.
Отмечается отметка его входа.
Отрезаются прутки одинаковой длины.
К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

Стержень, с винтовой резьбой.
Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
такой устройство сравнительно легко взломать, подобрав похожий ключ.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

Самым простым в создании замков станет проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

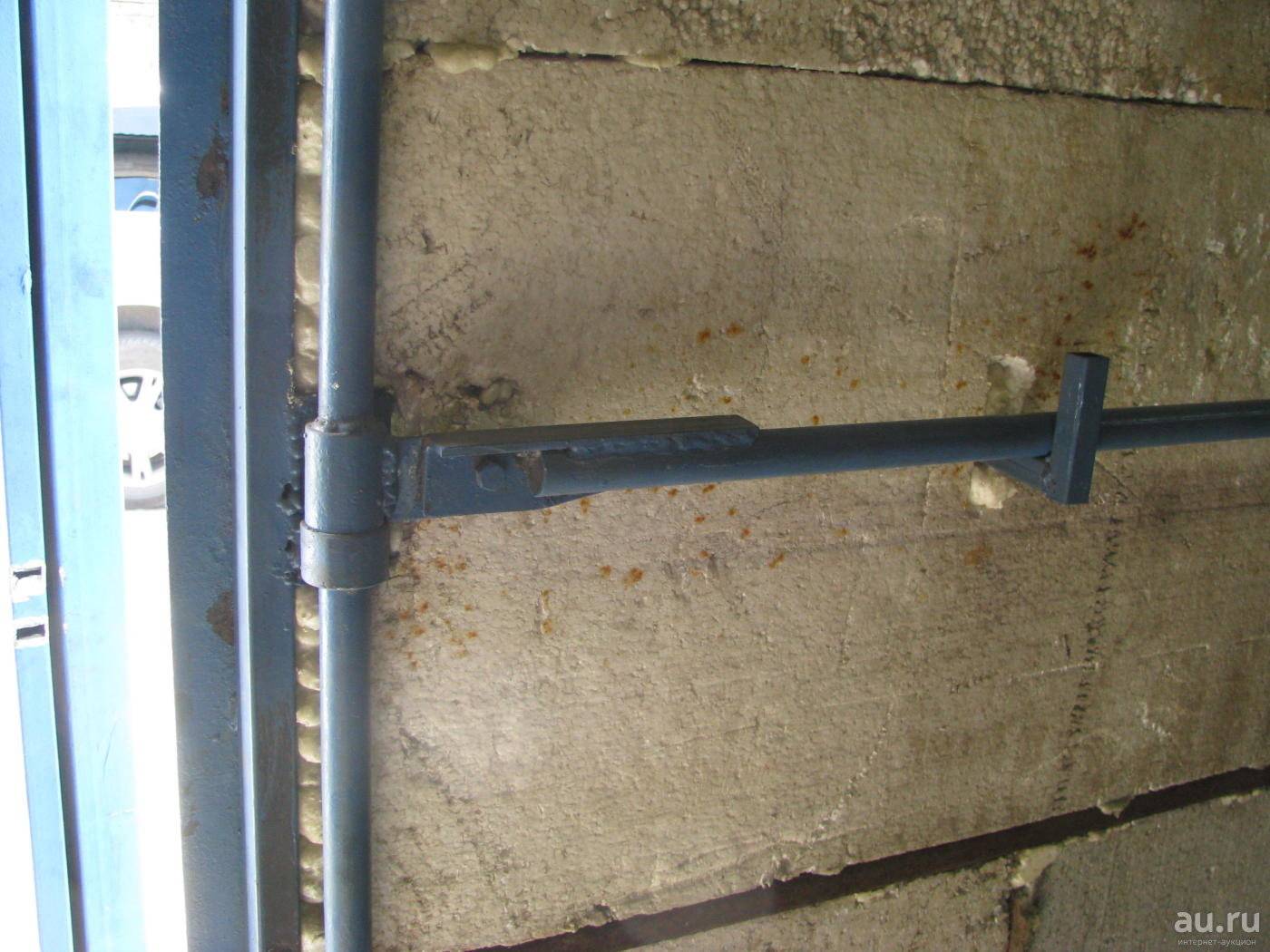

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
Монтируем на створках отрезки трубы, кольца или петли.
К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для «железного коня».

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Кроме классических врезных замков, гаражные ворота распашного типа обязательно оснащаются гаражным запором, самым старым и самым надежным устройством для блокировки створок. Основная функция запоров и задвижек для гаражных ворот — зафиксировать их в закрытом положении и не дать открыться даже под большой нагрузкой. При этом разблокировать стопоры и запоры можно только с внутренней стороны ворот.

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Материалы и инструменты

Для изготовления металлического запора потребуются следующие материалы и приспособления:

ножовка по металлу;
сварочный аппарат;
тиски;
молоток;
металлический штырь (труба);
трубы небольшого сечения.

Прежде чем приступать к работе, необходимо просчитать длину запора.

Нарезка деталей и сбор конструкции

Расчет количества используемого материала ведется в зависимости от типа выбранной конструкции. Для шпингалета потребуются 3 трубки небольшой длины и металлический прут, который будет щеколдой.

Материал нарезается согласно произведенным размерам. Длина металлического прута должна быть такой, чтобы часть материала можно было загнуть. В конце заготовки рекомендуется приложить к воротам и проверить, свободно ли движется щеколда в трубах.

Монтажные работы

На гаражных воротах сначала отмечаются точки для фиксации труб. Затем последние крепят посредством сварки. Использовать в данном случае винты не рекомендуется, так как часть последних окажется снаружи. В конце в трубки вставляется металлический штырь.

В случае если монтируется вертикальная конструкция, порядок работы немного меняется. Сначала на дверцы привариваются трубы. Далее в раме, посредством дрели и сверла по металлу, формируются отверстия, диаметр которых соответствует размерам металлического прута. Следом за этим на створки привариваются крючки, предназначенные для крепления щеколды после открытия ворот.

При проведении монтажных работ важно добиться того, чтобы все трубы располагались в одной плоскости. Несоблюдение этого правила приведет к тому, что щеколда не будет запираться

Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину.

Можно изготовить запоры на гаражные ворота своими руками, причем сделать это довольно легко, что позволит сэкономить средства для более приятных вещей.

Как сделать вертушку?

Запоры

Самый используемый и простой вариант фиксации гаражных ворот, подходящий для любого гаража с распашной конструкцией. Принцип работы можно сравнить с оконным шпингалетом, однако у стопора размеры более внушительные. К тому же приспособление не выпускается серийно, но его без проблем удастся сделать самостоятельно.

Для этого заранее подготовьте:

стальные трубки размером около 15-20 см в длину и 1,4-1,6 см в диаметре, понадобятся две штуки – по одной на каждую створку;
пластины из стали, имеющие 15-20 см в длины и 8-10 см в ширину;
штыри для патрубка, размером не менее 20 см.

Процесс изготовления стопора-запора делится на несколько этапом и выглядит следующим образом:

Подготовленные стальные трубки необходимо приварить к стальным пластинам, затем прикрепить их с нижней стороны ворот. Если створки обшиты деревом, следует использовать саморез.
Возьмите штырь, и к его верхнему концу приварите рычажок. Он будет выступать в роли рукоятки. Вместо него можно использовать обычный штырь, согнув его края с помощью газовой горелки.
На следующем этапе понадобится открыть ворота и определить место, где будут вбиты будущие трубы под фиксацию штырей. Следует учесть, их нужно вбить в грунт на глубину не менее 30 см, а штырь должен входить в них не менее, чем на 10 см

На этом шаге важно помнить, что створки гаражных ворот иногда имеют более высокое положение по сравнению с самим подъездом.
Последний шаг заключается в приваривании крюка выше запора, на него будет опираться рукоятка штыря. Это делается, чтобы он не мешал открывать гаражные «двери».

Следует иметь в виду, в таком случае конструкция будет менее надёжной.

Выбираем самодельный или фабричный засов на ворота

Исходя из здравого смысла, констатируем, что на воротах двора частного дома, где мы проживаем постоянно, достаточно обеспечить запор изнутри. Такое решение подходит и к гаражным воротам. Если же ворота не находятся под контролем, например на даче, нужно добавить замок. Калитку также лучше запереть, причем в доме удобно иметь домофон с дистанционно управляемым замком.

Засов или щеколду можно приобрести в магазине. Условно разделим запорные устройства на:

При этом установить заводское изделие бывает непросто, а порою невозможно. Более того, в условиях массового производства обязательно экономят металл, так что фабричный вариант часто имеет недостаточную прочность.

Во многих случаях, практичнее изготовить запор на ворота своими руками. У каждого хозяина всегда найдутся обрезки прутка, уголка и трубы, которые могут обрести новую полезную жизнь. При этом следует выбирать простую и надежную конструкцию устройства. Если существует необходимость обеспечить отпирание внутреннего засова снаружи, лучше приобрести фабричный ригельный замок.

Заключение

В любой конструкции запора есть свои изъяны и недостатки, но подавляющее большинство гаражных засовов исправно служат по несколько десятков лет, если уделять механизму какое-то внимание, регулярно проводить чистку и обслуживание. Если у вас на это нет времени, покупайте и устанавливайте последнее слово техники — электромагнитный блокиратор дверей

Помимо традиционных замков, при возведении гаража рекомендуют установить запор на ворота. Эта конструкция предназначена для фиксации створок и защиты от раскрытия под напором ветра. Существуют различные виды запорных механизмов: автоматические, ручные и другие. Каждую подобную конструкцию можно приобрести в магазине. Но механические несложно изготовить своими руками.

Запоры на гаражные ворота своими руками
