Требования к проему и его подготовка
Крепление секционного заграждения требует соблюдения таких требований от проема:
- наличие несущей способности конструкции;
- достаточное количество места по сторонам;
- ровный проем.
Каждое требование нужно разобрать по отдельности.
Несущая способность и способы ее корректировки
Когда стеновая поверхность гаража, где будут крепить секции, сложена из кирпича, шлакоблока, бетона, ракушника, можно крепить направляющие рельсы. Здесь понадобится приобретение дюбелей, анкеров.
Хуже ситуация обстоит с щелевым пустотелым кирпичом, пеноблоками. Эта конструкция отличается достаточной тяжестью, без дополнительной доработки, она стоять не будет.
Усиление существующего проема может проводиться двумя путями:
- Из металлических уголков, к которым будет крепиться вся система. Такое устройство отлично держится, но отличается высоким уровнем финансовых затрат.
- Оштукатуривание стен, с последующим закреплением направляющих именно в этот шов. Если ситуация выйдет из-под контроля, можно использовать химические разновидности анкеров. Такой вариант отличается дешевизной, однако и высокой надежностью он не отличается. Специалисты его применении не рекомендуют.
Усиление несущих показателей – это задача, к выполнению которой нужно отнестись со всей серьезностью. Несмотря на высокую стоимость качественных работ, следует помнить, что конструкция возводится на много лет, поэтому её надежность должна находиться превыше всего.
Когда гаражное помещение будет в дальнейшем отапливаться, нужно положить под уголки теплоизоляционный слой. Лучше всего здесь подойдет стекловолоконный картон. Несмотря на его малую толщину, он отлично удерживает тепло от вероятной утечки.
Если места для монтажа конструкции недостаточно
Иногда свободного пространства, необходимого для проведения монтажных работ, не достает по бокам или наверху. Когда притока отличается минимальным размером, не обойтись без монтажа фальшпанели. Она может быть произведена из того же сырья, что и секции. Крепят фальшпанель к несущей балке. Так снижается высота конструкции, зато возникает реальная возможность установки системы для стандартного движения ворот. Последняя отличается удобством проведения монтажных работ.
Боковая нехватка места часто возникает в гаражах, сделанных из металла. Корректировать размеры проема можно путем приваривания по периметру профильной трубы. Её сечение подбирают таким образом, чтобы иметь достаточно места по бокам и наверху.
Выравнивание проема и потолка
Поверхность, где будут идти работы, должна быть ровной. Стены вокруг входа, потолок, должны быть предварительно выровнены. Именно там фиксируют направляющую систему, она не приемлет нахождения вне ровной плоскости.
Чтобы установить её, нужно иметь полосу шириной в 210 мм
Важно, чтобы она не имела отклонений. Этот параметр относится к стандартной комплектации
Если планируется устройство иных систем, лучше брать ширину в 300 мм, чтобы иметь некоторый запас.
Выравнивают бетонные, кирпичные, блочные стены путем их оштукатуривания. Процесс проводят по заранее установленным маякам, они помогут проверить соблюдение уровня на всех поверхностях.
Дополнительные опции
Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.
Остекление и вентиляционные решетки для ворот
Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.
Встроенная калитка (дверь)
В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.
Средства безопасности и автоматики
На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.
Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.
Блок ручного подъема ворот
При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.
Определение размеров и особенности выбора
Стандартные размеры ворот: высота – от 2 до 6 м, длина – до 5 м, ширина секции от 35 до 61 см. Перед покупкой следует определить точные размеры ваших будущих ворот. Для этого нужно замерить:
- высоту проема;
- ширину проема;
- высоту перемычки (стена между проемом и потолком);
- глубину вхождения ворот внутрь гаража;
- расстояние от края проема до обеих боковых стен.
Совет. Проем следует измерять с внутренней стороны, т.к. ворота устанавливаются на внутреннюю поверхность гаражного проема. Измерения лучше проводить в нескольких точках и ориентироваться на самые большие цифры.
Все измерения начинаются от нулевой отметки, т.е. от уровня чистого пола
Еще одно важное условие – горизонтальность пола и перемычки и вертикальность стен. Это проверяется с помощью уровня. От полученных размеров будет зависеть вид автоматического привода и тип монтажа ворот (низкий, стандартный, высокий)
От полученных размеров будет зависеть вид автоматического привода и тип монтажа ворот (низкий, стандартный, высокий).
Ворота поднимаются вверх по направляющим
На что обратить внимание до совершения покупки:
- рисунок полотна: узкий гофр, средний гофр, широкий гофр, микроволна, или филенка;
- цвет сэндвич-панелей или отделка, имитирующая дерево;
- необходимо ли устанавливать калитку или окна;
- виды замков: внутренний или наружный.
Толщина сэндвич-панелей подбирается в зависимости от наличия отопления. Для холодного гаража подойдут панели толщиной 20 мм. Для отапливаемого – 35 — 45 мм
Кроме того, практики советуют обратить внимание на производителя, от надежности которого напрямую зависит качество изделия
Замеры и размеры
Монтаж секционных ворот невозможен без снятия предварительных замеров. Они нужны, чтобы предусмотреть возможность беспрепятственного функционирования воротной системы, а также движения направляющих.
Процесс замеров не отличается особой сложностью, нужно лишь подготовить некоторые инструменты:
- рулетка;
- отвес;
- уровень лазерного типа (лучше предпочесть его, обыкновенный может не дать результатов высокой точности).
Что и зачем измерять
Схема монтажа секционной конструкции не может быть выстроена, без предварительного снятия необходимых параметров. Измерению подлежат следующие параметры:
ширину, высоту въездного отверстия: важно, чтобы боковые стенки отвечали требованиям вертикальности, пол – соответствия горизонту. Проверяют эти показатели путем использования уровня, отвеса
Желательно, чтобы требования совпадали до 1 мм, иначе нужно уделить время выравниванию, лишь потом начинать все необходимые измерения;
высота притолоки, предполагающая измерение расстояния от перекрытия полтока к верхней части въезда внутрь гаража. Оптимальным считается размер в пределах от 400 до 600 мм. Он позволяет смонтировать классическую подъемную систему;
расстояние, находящееся между боковыми стенами и краем проема. На этой части монтируют направляющие, поэтому показатель оказывает прямое влияние на выбор системы, способы её монтажа;
глубину вхождения системы внутрь строения: очень важный показатель, постоянно незаслуженно упускаемый из виду. Величина зависит от высоты въезда, типа монтируемого устройства. Она имеет ряд особенностей вычисления.
Глубину вхождения считают таким образом:
- к площади до 8 квадратных метров добавляют 400 мм;
- от 8 квадратов – 450 мм;
- при низком подъеме – 550 мм;
- при высоких показателях – 65 и 850 мм.
При установке привода
Когда планируется оснащение конструкции автоматическим приводом, нужно предусмотреть наличие специального места и для него. К примеру, чтобы поставить привод на потолке, нужно иметь глубину помещения в пределах 3290-4400 мм. Если помещение еще глубже, то ставят осевой привод. Несмотря на то, что он дороже, система выигрывает по мощности, требует наличия свободного места только сбоку от входа.

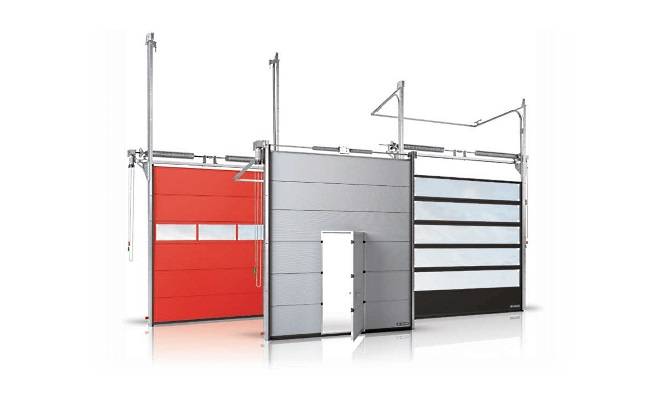

Разновидности конструкции секционных ворот
Секционные ворота с калиткой
Различают секционные модели по назначению:
- Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
- Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
- Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.
Выпускает секционные ворота множество российских и зарубежных компаний.
Ремонт подъемно-секционных вороти
Иногда в работе конструкции происходят сбои и поломки, которые требуют ремонта. Чаще всего неисправности возникают в крепежных элементах, направляющих и пружинах. Проводится замена или регулировка неисправного элемента. Также неисправности могут возникать из-за поломки автоматического подъемника. Еще одна распространенная поломка – повреждение целостности секций вандалами или климатическими явлениями. При подобной проблеме осуществляется их замена. При наличии минимальных навыков работы с механическими конструкциями большинство неисправностей легко устраняются своими руками.
Производители Алютех и Хорманн
Компания Алютех выпускает секционные огнеупорные ворота, которые оптимально сочетают высокое качество и умеренную цену.
Ворота Алютех заслуженно считают копией конструкций Hormann, с той лишь разницей, что цена продукции Алютех более доступна. Алютех скопировал у Hormann не только многие конструктивные решения, но и принцип организации производства
В Алютех точно так же, как и у Hormann, большое внимание уделяется безопасности конструкции. Но Алютех нашел своего потребителя на нашем рынке за счет приемлемой цены
Кроме того, Hormann не выпускает секционные огнеупорные ворота, а только откатные. Известны надежные откатные противопожарные системы Hormann марки FST, которые выпускают в одностворчатом, двустворчатом или телескопическом исполнении.
Огнеупорные секционные ворота Алютех MARC-S выпускают в двух вариантах:
С горизонтальным расположением секций над проемом (MARC-SH). По типу это обычная подъемно-секционная конструкция.
MARC-SH
С вертикальным расположением секций сбоку от проема (MARC-Sv). Устанавливается в коротких помещениях, где недостаточно места для верхнего хранения створки.
MARC-Sv
Панели всех вариантов MARC-S имеют одинаковую толщину 100 мм. Секционные створки этого типа поднимаются только при помощи электропривода, ручное открывание не предусмотрено.
