Освещение смотровой ямы и подвала ↑
Ни один автовладелец, имеющий собственный гараж, не может обойтись без смотровой ямы. Да и подвал можно по праву назвать обязательным атрибутом любого гаража. Ни там, ни там без осветительных приборов не обойтись. Казалось бы, можно подключить переносное освещение, но и смотровая яма, и погреб в гараже обычно отличаются повышенной влажностью и считаются помещениями повышенной опасности. Именно поэтому напряжение в этих местах не должно превышать 42 вольта, а значит, для монтажа проводки понадобится небольшой понижающий трансформатор.
Освещение в смотровой яме обязательно должно быть низковольтным
Естественно, при установке понижающего оборудования следует приобретать светильники и электрические инструменты, рассчитанные на столь маленькое напряжение.
Схема электропроводки в гараже
Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.
Электропроводка в гараже
Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.
Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.
Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.
Пример не сложной электрической схемы гаража
То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.
Воздушный ввод кабеля в гараж
Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.
В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража. Он должен содержать все автоматы, УЗО, шины заземления
Он должен содержать все автоматы, УЗО, шины заземления.
Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.
Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

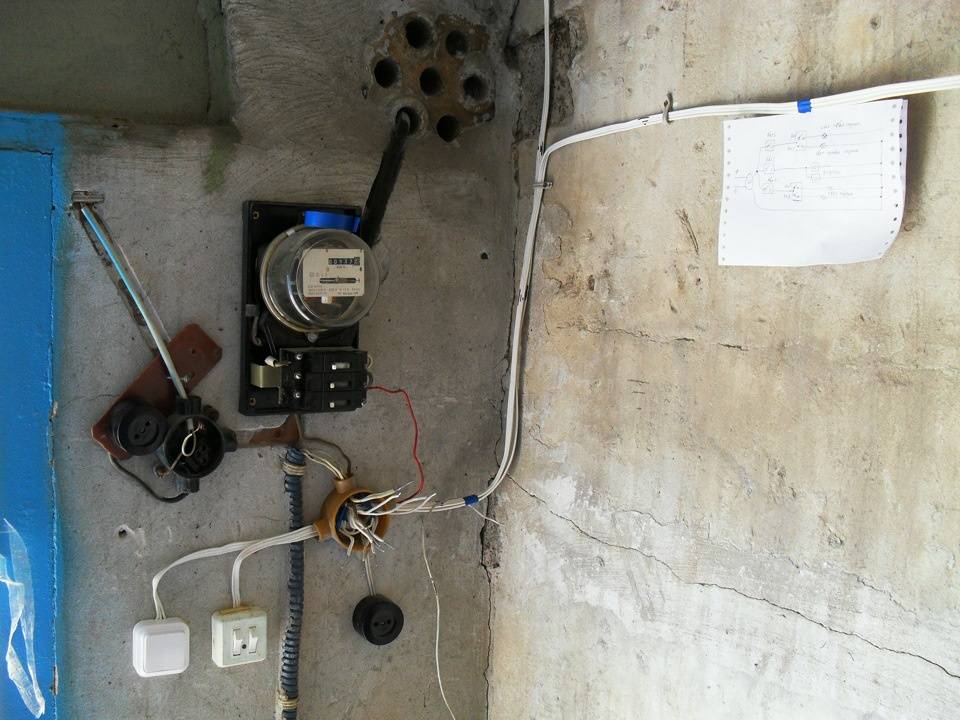

Электрощит в гараже
После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.
Техника безопасности при подключении к электросети
Подготовительный процесс начинается с обеспечения безопасности. Правила:
- верный подсчёт используемого тока;
- подача электричества через счётчик;
- установка понижающего трансформатора;
- разделение осветительных и силовых сетей;
- исключение зигзагов и диагональных линий;
- использование автоматических выключателей;
- защита элементов от попадания пыли и влаги;
- выбор материалов, не поддерживающих горение;
- закрепление выключателей на высоте 1,5 м, розеток – 50–60 см над уровнем пола;
- применение гофры при открытом, штроб — при закрытом способе электропроводки;
- прокладывание линий по поверхности стен в металлических и деревянных гаражах;
- расположение проводов в 10 см от потолка, в 15–20 см от окон, дверей, углов, в 25 см от отопительных труб.
Материалы и оборудование
Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.
Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.
Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.
Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.
Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.
Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.
При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.
Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты. Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным. Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.
Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.
При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.
Выбираем правильно материал и инструменты
Поскольку гараж представляет собой сооружение с повышенной влажностью. Кроме влажности, в данной ситуации необходимо учитывать возможный уровень нагрузки. Специалисты рекомендуют отдавать предпочтение розеткам, рассчитанных на максимальную силу тока на 16 А. Такая сила тока соответствует подключению оборудования примерно в 3,5 кВт. Этого для данного помещения будет вполне достаточно.
Силовые линии нужно монтировать только в специально защитных рукавах (гофре). Его можно заменить пластиковыми каналами для кабелей. На вводе силовых линий необходимо установить электрощиток. В нем обязательно должен быть установлен центральный выключатель.
Для самой проводки рекомендуется покупать продукцию с медными жилами (например, ПВ-3).
Кроме этого вам понадобятся следующие материалы:
- перфоратор/дрель;
- нож (обязательно хорошо заточенный);
- кусачки;
- крестовая отвертка.
Помимо этого для проводки понадобятся заранее купленные осветительные установки, выключатели и розетки.
Подключение гаража к электричеству
Прежде всего, необходимо продумать подключение гаража к внешнему источнику электричества. В гаражных кооперативах для этого обычно служат водозащищенные распредкоробки, расположенные на внешней стороне ряда гаражей.
Если вы построили гараж на частной территории, то проводку придется вести от ближайшей опоры с необходимым напряжением. Провести электричество в гараж, как и на любой другой объект, может только специалист (в первом случае электрик гаражного кооператива, во втором электрик организации, на балансе которой находится линия электропередачи). Так что придется написать заявку на подключение, но прежде, чем это сделать, необходимо купить соответствующие материалы и провести подготовительные работы. В них входят:
- установка внутреннего электрощита;
- установка в щит аппаратов защиты и учета электроэнергии;
- покупка необходимого кабеля для подключения к опоре или внешнему электрощиту;
- сборка схемы электрощите (об этом более подробно ниже);
- подключение силового кабеля к электрощиту и вывод его за пределы гаража.
Для подключения к наружному электрощиту можно использовать любой кабель в оболочке, не поддерживаемой горение. Дополнительно кабель нужно продеть в металлорукав или, в крайнем случае, в гофру для наружного применения. О сечении жил кабеля поговорим ниже. Для подключения к опоре обычно используется провод СИП (самонесущий изолированный провод). К кабелю СИП дополнительно придется докупить соответствующую фурнитуру – прокалывающие зажимы, кронштейны и пр.
Важно! СИП используется только для проводки до объекта (гаража). Заводить напряжение внутрь придется так же, как и в первом случае – соответствующим кабелем
Если стена гаража или отдельные ее элементы горючие, то отверстие, через которое проводится кабель, должно быть оснащено металлической трубой. Это хорошо видно на фото выше. Итак, все подготовительные работы проведены, то делаем заявку в соответствующую организацию и пока они соображают, занимаемся собственно проводкой в гараже.
Подготовительные работы выполнены, осталось подключить гараж к распределительной коробке
Наружные работы
Разводка проводов в помещении
С самого начала стоит отметить, что для подключения гаража к центральной системе необходимо получить разрешение от соответствующих органов (Энергонадзор). Здание должно соответствовать пожарным нормам.
Внимание! Несанкционированное и некомпетентное вмешательство в электросеть опасно для здоровья и может привести к наложению большого штрафа с последующим демонтажем установленной проводки. Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража
В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством
Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража. В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством.
На картинке в предыдущем пункте были показаны два основных способа подвода силового кабеля к гаражу – по воздуху и под землей. Каждый из способов имеет плюсы и минусы, они приблизительно равнозначны при учете всех особенностей проведения работ, однако выбор все же остается за владельцем гаража:
Монтаж провода по воздуху считается простым и дешевым. Он требует промежуточных работ только в том случае, если общая длина кабеля будет более 25 метров – придется закопать еще один столб как дополнительную опору (или использовать уже существующий, не нарушив ничего из ранее установленного). Провод с одной стороны подключается к линии электропередач, а со стороны гаража подводится к трубостойке.
Металлическая конструкция устанавливается на стену гаража, к специальным элементам подключаются контакты, затем провод от них запускается внутрь трубостойки и выводится уже внутри самого гаража.
К висячему проводу предъявляются следующие требования:
- Если провод висит над дорогой, где проезжают машины, он должен быть расположен на высоте не менее 6 метров – так до него не достанут даже автокраны и тракторы (самая большая проблема висячих проводов).
- Над пешеходной зоной высота провода должна быть не менее 3,75 метров, лучше сделайте 4 для перестраховки.
- Трубостойка должна устанавливаться таким образом, чтобы контакты были на высоте около 3 метров – это же высота подвода кабеля к гаражу.
Надежно закрепляйте трубостойку к стене, используя мощные дюбели или анкера и все предназначенные для этого крепления, даже пару своих можете просверлить. Это конструкция с повышенной опасностью, сильные порывы ветра могут повредить ее целостность и привести к поломке или даже аварии. Для того чтобы быть уверенным в устойчивости провода на ветру, рекомендуется прикрутить его стяжками или прочной изолентой к металлической проволоке, таким образом создав проводу дополнительную упругость.
Более дорогим и трудоемким способом проложить провод будет подземный способ. От места соединения провода с контактами на столбе магистраль прокладывается сначала вниз, закрепляясь специальными стяжками. От столба к гаражу в земле копается траншея, в которую укладывается кабель. В этом случае обычные варианты не подойдут – необходима укладка бронированного кабеля, который в свою очередь прокладывается внутри металлической трубы или короба. На поверхности защиты должно быть нанесено надежное предупреждение о том, что здесь закопан кабель.
Устройство бронированного кабеля
Для такого способа прокладки магистрали необходимо изначально запланированное и реализованное отверстие в фундаменте самого гаража. Проделывать его в уже готовом строении достаточно тяжело.
Дороговизна способа заключается в том, что придется потратиться на кабель и проведение копательных работ, к тому же необходимо учитывать наличие уже проложенных магистралей в этих местах, чтобы ненароком не наткнуться на какую-нибудь трубу или провод. Однако, учитывая прочность материалов и серьезность работ, такой способ является более безопасным для кабеля, да и долговечность его вырастает в разы.
Надежная укладка силового кабеля
После того как основной кабель подведен к гаражу и его край уже находится внутри строения, открытым становится вопрос, как сделать внутреннюю разводку.
Провести электропроводку в гараже — монтаж
Итак, на данный момент подготовка закончена. Разметка под светильники, розетки сделана (это мы делали, когда прикидывали что, где установить, и считали, сколько требуется кабель-канала) можно приступать к монтажу.
Рис. 4, 5, 6. Электропроводка в гараже — монтаж.
День первый. Устанавливаем розетки, светильники на предварительно размеченные места (не буду расписывать, как это делать, с этим справится практически любой человек). Далее нарезаем кабель-канал и крепим по стенкам до электро-установочных изделий.
Небольшой совет
При нарезке и креплении кабель-каналов помечайте крышку и основание, например 1-1, 2-2 и так далее, что-бы потом не искать, какая крышка от какого кабель канала.
Внимание!!! Не подключаем вводной кабель к щитку до окончания и проверки электромонтажных работ. Все работы проводим на обесточенном электро-оборудовании!
День второй. Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней.
Небольшой совет. При укладке кабеля, что-бы он не вываливался с кабель-канала, купите стальную пружинную проволоку ∅ 0.5-1 мм. и нарежьте ее на 1-2 мм длиннее основания. Проволокой можно временно крепить кабель, вставив ее в распор между внутренними стенками кабель канала.
День третий. Едим в гараж. Подключаем розетки, светильники, зачистив и подогнав кабель по месту. Кто не знает, как это делать, можно прочитать в статье «Как подключить розетку». Далее у нас есть принципиальная схема разводки электропроводки в гараже, подключаем все провода согласно нашей схеме. Не спешим подключать вводной кабель. Берем отвертку и еще раз проверяем, что каждый провод у нас хорошо прикручен (можно подергать за кабель, что бы убедиться, что он не вываливается). Дальше проверяем то, что мы сделали, на короткое замыкание. Для этого можно воспользоваться мультиметром. Теперь, когда мы убедились, что все сделано правильно, подключаем вводной кабель к автомату и звоним местному электрику, пускай включает рубильник. После звонка берем индикаторную отвертку или мультиметр и проверяем, появились у нас три фазы, если да, то включаем вводной автомат, при этом остальные автоматы отключены. На счетчике загорятся три светодиода, поочередно включаем все группы. Да будет свет!!! (рис. 7)
Рис. 7. После монтажа электропроводки в гараже
