Создание схемы
Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.
Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:
- Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
- Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
- Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
- Установка розеток осуществляется на высоте 60 см от пола.
- В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
- Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
- Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
- В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
- В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
- Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
- Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
- Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.
Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:
Общая схема электропроводки в гараже:
Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!
Материалы, оборудование
Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.
Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.
Кабель
После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.
Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.
Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.
Для электропроводки в гараже выбирают следующие типы кабелей:
- ВВГ;
- NYM;
- ПУНП.
Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость. Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью
При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки
Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.
Устройства автоматической защиты
Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:
- заняться монтажной схемой, которую привязывают к планировке;
- разбить всех потребителей на группы, имеющие свои ветки питания;
- произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
- определить, есть ли необходимость в УЗО и защитных автоматах;
- если они нужны, то подобрать тип устанавливаемого оборудования.
Прокладка кабелей
После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.
Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.
Этапы электрификации гаража
Обустройство гаражной электропроводки проводится в 2 стадии. Сначала прокладывается внешняя проводка, традиционно идущая от линии электропередач к месту ввода в здание. После нее обустраивается внутренняя электропроводка.
С монтажом внутренней проводки способен справиться даже неподготовленный человек. Обустройство наружной проводки лучше поручить квалифицированному мастеру, т.к. это довольно опасно. В любом случае, решение, как и любая ответственность, за вами.
Перед началом работ по электрификации гаража согласуйте все мероприятия с местной энергетической службой.
Наружная часть электропроводки
Наружную электропроводку можно прокладывать по воздуху и под землей. При выборе оптимального метода решающим фактором является взаиморасположение гаража с другими объектами. Самым популярным вариантом является прокладка проводов по воздуху.
Воздушная линия
Если гараж удален от ЛЭП больше чем на 250 см, между линией и гаражом нужно установить дополнительные опорные столбы. Количество таких столбов подбирается индивидуально с расчетом на то, чтобы провод проходил на высоте:
- от 275 см над землей возле гаража;
- от 375 см над дорожками для пешеходов;
- от 600 см над дорогой.
Подготовьте в гараже отверстия для ввода кабелей. В соответствии с вышеприведенными правилами, электрические кабели вводится в гараж на расстоянии не меньше 275 см от земли. Также вам нужно предварительно закрепить с наружной стороны строения при помощи крючков специальные изоляторы, чтобы провода в результате проходили с шагом не менее 20 см друг от друга.
Отверстия сверлите с небольшим наклоном наружу. Благодаря этому будет исключен риск попадания воды в отверстия.
У владельцев низких гаражей возникает резонный вопрос: как быть, если высота строения составляет менее 275 см? В такой ситуации придется установить приспособление под названием трубостойка. Это высокая стальная труба с загнутым под 180 градусов верхним краем. На верхнем конце установлены приемные изоляторы. С помощью трубостойки провода можно будет завести в гараж даже через кровлю. Труба фиксируется к стропилам кровельной системы гаража.
Подземная линия
В случае с этим вариантом электрификации гаража, провода прокладываются под землей в защитной коробке из стали. Ввод проводов в строение осуществляется через предварительно обустроенное отверстие в бетонном основании. В месте прохождения провода через гаражный фундамент должна быть установлена защитная трубка. Каждый провод должен входить через отдельное отверстие.
После прокладки проводов до строения, вне зависимости от выбранной технологии, кабели подводятся к вводному ящику с предохранительными устройствами и электросчетчиком. После можно переходить к работам по внутреннему проведению проводки.
Внутренняя электропроводка
Электропроводку внутри гаража можно прокладывать скрыто и открыто.

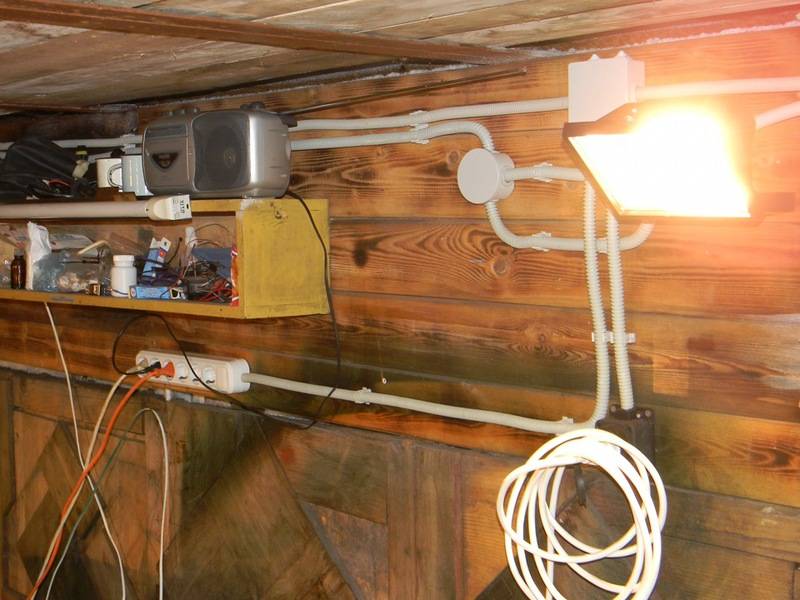

Открытая электропроводка
В гаражах, построенных с применением древесины и металла, осуществить скрытое размещение электропроводки крайне трудно. Поэтому в строениях подобного плана проводку прокладывают открыто.
Провода размещаются в защитных коробах из пластмассы или металла либо же укладываются в плинтусах.
Для открытой гаражной проводки лучше всего использовать плоские кабели, к примеру, марки ППВ. Также подходят защищенные небронированные электрические провода.
Для крепления кабелей к стенам используйте жестяные скобы. Также подходят дюбели и гвозди. Шаг размещения крепежей не должен превышать 40 см. Разводка выполняется строго горизонтально, на расстоянии в 200 мм от поверхности перекрытия (потолка). Защитные короба крепятся с помощью шурупов или подходящего клеевого состава.
Скрытая проводка
Скрытая проводка прекрасно подходит для бетонных (блочных) и кирпичных гаражей. Проводку удобнее прокладывать до оштукатуривания поверхностей. В таких условиях вам придется лишь контролировать правильность размещения оборудования, т.е. чтобы, к примеру, края распределительных коробок не были заметны после нанесения штукатурки.
В случае же если вы монтируете электропроводку после выполнения отделки, предварительно вырубите в стенах канавки глубиной порядка 0,5 см. В канавки вы уложите электропровода, закрепите их с помощью гвоздей, а затем тщательно заделаете все углубления.
Места сопряжения проводов соединяются пайкой, а затем дополнительно фиксируются с помощью изоленты.
Проложите все провода в соответствии с подготовленной на первых этапах схемой и приступайте к монтажу розеток, всевозможных выключателей, светильников и прочих приборов
При этом очень важно помнить основные положения техники безопасности
Электричество в гараже: базовые принципы
Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль
Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник
Выбираем провод
Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.
Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей «фазой», другой — «нулем», а третий — «землей». Маркировка кабеля указывает на количество жил и сечение каждой из них

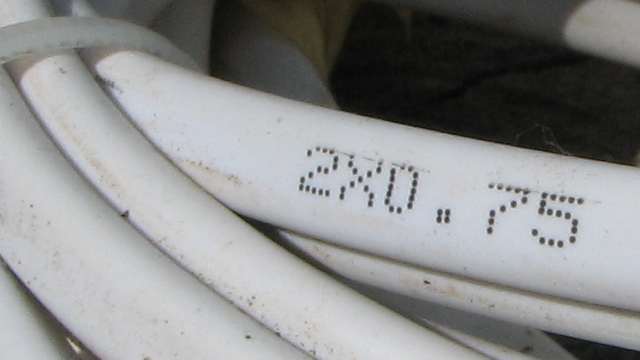

Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение
Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.
Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с «землей». В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.
Как выбрать сечение провода
Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.
Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.
Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать. При этом изоляция должна быть прочной
При этом изоляция должна быть прочной.
Подключение гаража к электричеству своими руками
Чтобы провести электричество от ближайших линий электропередачи, необходимо обратиться в центр обслуживания электросетевой компании с минимальным пакетом документов. Некоторые компании допускают подачу заявки через специализированный сайт или веб-сервис. В комплект документов, предоставляемый в сетевую компанию, входит:
- Письменное заявление или заявка на выполнение работ по подключению гаража к электросети;
- Технический план или проект электропроводки гаража с описанием точек потребления и общей нагрузки;
- Заверенные копии документов, подтверждающих право владения гаражом.
Важно! В соответствии с Правилами технологического подключения, утвержденными Постановлением ПРФ 3861 от 2004, сетевая контора не имеет права требовать любые другие справки- подтверждения или отказать в подключении, если весь пакет документов оформлен в соответствии с нормами закона
Далее, чтобы правильно провести проводку по гаражу и установить необходимые приборы, сетевая контора должна выдать на руки технические условия с четко сформулированными требованиями к сети и оборудованию, которое потребуется установить в гараже своими руками и за свой счет. Все работы по обустройству проводки от линии до помещения потребителя должна провести сетевая энергокомпания за свой счет. Все предложения провести в гараж часть линии или установить столбы электропередачи являются незаконными.
После обустройства своими руками в гараже предусмотренного проектом оборудования и кабеля приглашаются представители компании, которые проводят осмотр и фиксируют результаты «ревизии» в акте. Данный документ дает возможность компании провести свою часть линии, после чего подключить электричество к входной линии в гараж.
Стоит процедура проведения и подключения электричества не более 600 руб. за один объект.
Если в непосредственной близости к отдельно стоящему гаражу нет электролиний, и нет возможности провести электричество от ближайшего потребителя по схеме «друг папы», можно попытаться организовать освещение в гараже с помощью стоамперного автомобильного аккумулятора и небольшого ветряка- генератора с размахом крыла 80- 100 см. Такое устройство выдаст 150- 200 Вт электроэнергии, что вполне достаточно для регулярной подзарядки и нормального освещения.
Молниезащита
Любые строения надо защищать от ударов молний, и гараж – не исключение.
Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.
Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:
- приёмника молний;
- проводника, отводящего ток в землю;
- заземлителя.
В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.
Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.
Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.
Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.
Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.
Правила создания схемы
Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.
Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.
Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.
Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.
Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.

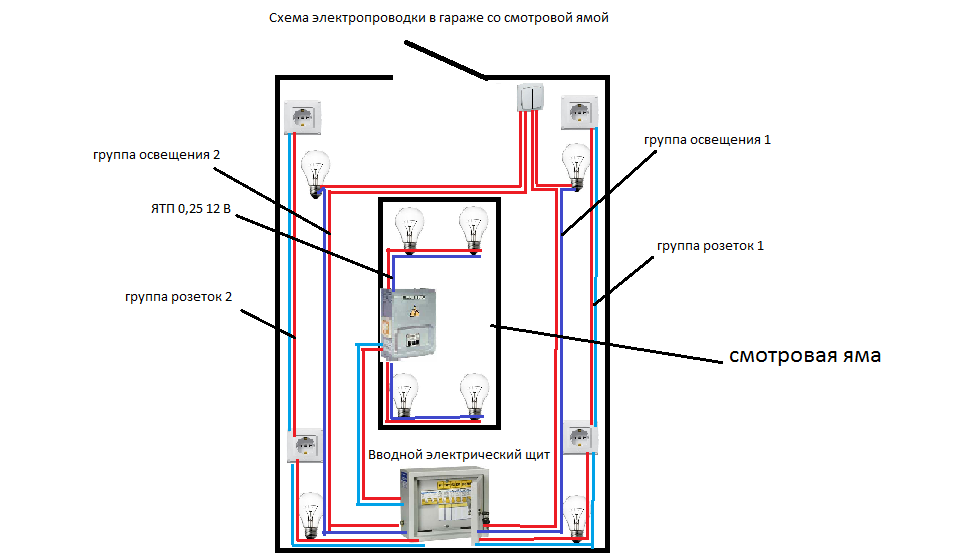

Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.
Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.
Также необходимо обратить внимание на следующее:
- Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
- Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
- Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
- В смотровой яме розетки и выключатели для лампочек не устанавливаются.
Способы прокладки электросети до гаража
Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:
- для гаража без смотровой ямы;
- для гаража со смотровой ямой.
Рассмотрим подробнее каждый из них.
Без смотровой ямы
В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.
В схему входят следующие элементы:
- пара розеток;
- одноклавишный выключатель;
- устройство защитного отключения;
- 4 светильника;
- оборудование для учета потраченной электроэнергии;
- распределительный щит;
- электрическая проводка.
Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.
Со смотровой ямой
Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.
Какое сечение медного кабеля нужно для проводки в гараж?
Какое сечение кабеля нужно для проводки в гараж?Провод для электропроводки в гараже — какого сечения выбрать?
Выбор сечения проводки стоит начинать с мощности потребителей, которые будут подключаться
Важно есть ли у Вас в гараже 3-хфазное напряжение
Освещение желательно делать медным кабелем сечением не менее 1,5 мм.кв. При мощности светильников(ламп) до 500Вт. Если мощнее — нужно выбирать сечение провода больше.
Розетки и подключение станков нужно делать медным кабелем сечением не менее 2,5 мм.кв.
Ещё про выбор сечения провода можно почитать по этой ссылке.
И главное — не забудьте сделать контур заземления!
Если вы не планируете сделать из своего гаража СТО, и как следствие оснастить его мощным электрическим оборудованием, то тратиться на трехфазный счетчик, лишние метры и квадраты меди — не стоит.
Подвод к гаражу, от опоры линии электропередач можно сделать СИПом сечением 16-24 квадратных миллиметра (алюминий), если от домового щита, то таким же сечением каким выполнена линии до него (толще смысла нет) Если подвод выполняется медным кабелем то хватит и 8-10 квадратов.
Разводка осветительной линии выполняется медным кабелем 1,5 квадрата.
Розеточная группа ведется проводом 4 квадрата.
В моем гараже на одно машиноместо, разводка выполнена таким образом. Балгарка, сварка, другой электроинструмент работает — ни чего не греется.
Нюансы устройства
Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.
Гаражи редко имеют отделку внутри и используются в основном для технических целей
По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки
Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.
Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.
Электропроводка в гараже. Какой кабель, провод использовать
Электроповодка в гараже не сильно отличается от квартирной или домовой, если рассматриваемый гараж является помещением внутри частного домовладения или отдельным капитальным строением. Однако менее бюджетнозатратные гаражи, образующие соответствующие кооперативы или же гаражи, находящиеся внутри дворов спальных районов, могут иметь как скрытую проводку квартирного образца, так и открытый вариант. Проводка в гараже своими руками – довольно распространённое явление, так как требуются лишь базовые навыки электромонтажа.
Схема проводки в гараже подразумевает наличие следующих элементов:
- Вводной автоматический выключатель: защищает от короткого замыкания (КЗ) и перегрузки всю сеть гаража. При отсутствии счётчика это однополюсный или трёхполюсный автомат (в зависимости от фазности сети) либо двуполюсный или четырёхполюсный при наличии учёта. Времятоковая характеристика (ВТХ) – «B» или «C»
- Прибор учёта: электросчётчик прямого включения. Не все гаражи имеют отдельный учёт
- Автоматические выключатели дифференциального тока или комбинация УЗО+автомат: применяются для защиты розеточных групп от перегрузки, КЗ и утечки тока. Ток утечки 10-30 мА, тип срабатывания по дифференциальному току – АС или А, ВТХ — «B» или «C»
- Автоматические выключатели: применяются для защиты освещения, сигнализации, понижающего трансформатора (при наличии). ВТХ – «B» или «C», для высокой стороны трансформатора – «D»
- Выключатели: ставятся в цепь освещения
- Розетки. При наличии сверхнизкого напряжения (СНН, напряжение не превышающее ~50В и ⎓120В) розетки для него должны отличаться конструкционно в целях недопущения подключения вилки прибора другого напряжения , а также не должны иметь защитного контакта – ПУЭ 7, п. 1.7.73.
- Световое оборудование. Предпочтительнее применять светодиодные светильники и лампы. Нормативно такие требования закреплены в 261-ФЗ гл. 3, ст. 10, п. 8; ПП РФ №1356 от 10.11.17; СП 52.13330.2016 7.1, 7.3, однако для частного лица носят лишь рекомендательный характер
- Кабель: как правило, это ВВГ или АВВГ. При наличии цепей СНН и их совместной прокладке с линиями НН предпочтителен экранированный кабель, например ВВГЭ или ВБШв, а сам экран следует заземлить. Допускается ограничиться дополнительной неметаллической оболочкой – ПУЭ 7, п. 1.7.73.
- Понижающий разделительный трансформатор. В помещениях с высокой влажностью и при наличии в гараже ямы рекомендуется организовать СНН посредством трансформатора, соответствующего ГОСТ 30030-93
Основными потребителями в гараже являются:
- Освещение
- Воздушный компрессор
- Мойка высокого давления
- Автоматические ворота
- Сигнализация
- Сварочный аппарат (реже)
- Точильный станок (реже)
- Сверлильный станок (реже)
При монтаже электропроводки в гараже в случае скрытой проводки рекомендуется кабель прокладывать в гофре. При этом нормативно допускается прокладка и без неё – СП 256.1325800.2016 п. 15.5. В случае открытой проводки кабель, идущий ниже 2 м от пола, необходимо защитить механически – ПУЭ 7 п. 2.3.15. Причём гофрорукав для такой цели не подойдёт. Кабель предпочтительнее выбирать с индексом «нг» – ГОСТ 31565-2012 п.6 табл. 2. Если в гараже повышенная влажность, оборудование рекомендуется выбирать в исполнении не ниже IPX4, а розетки защищать аппаратами, реагирующими на ток утечки не более 30 мА – ПУЭ 7 п. 1.7.151. При групповой прокладке кабелей в кабель-каналах, коробах, лотках заполняемость последних не должна превышать 40% для изделий с открывающейся крышкой и 35% для глухих – ПУЭ 7 п. 2.1.61. Кроме того при расчётах сечения проводника следует вводить поправочный коэффициент на групповую прокладку.

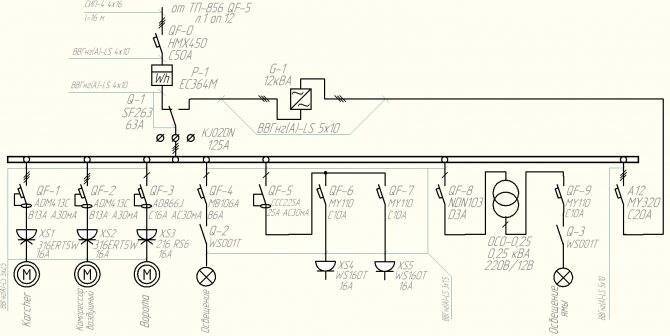

На изображении ниже представлена однолинейная схема электропроводки в гараже с резервным источником питания:
Как выполнить освещение ямы
Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.
Монтаж осветительных конструкций в подвале или яме
Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.
Осветительные приспособления должны быть рассчитаны на небольшое напряжение.
Светильники должны иметь низкий вольтаж
Этапы монтажа
Все работы можно разделить на три этапа. Каждый из них имеет свои особенности, которые нужно учитывать при самостоятельной работе.
Подготовительные работы
Предварительные работы заключаются в подготовке стен и нарезке проводников. Следует помнить, что разметка на поверхность стен должна быть нанесена в соответствии с разработанной ранее схемой. Для решения поставленной задачи проще всего использовать специальный шнур.
Он устанавливается в начальной точке и крепится. После этого шнур в натянутом состоянии протягивается вдоль стены до следующей точки проводки, отводится в сторону и резким движением опускается. В результате на поверхности стены остается отпечаток
На этом этапе важно натягивать шнур строго вертикально или горизонтально в соответствии со схемой
Внешняя электропроводка
Эти работы желательно поручить специалисту. Провести кабель от столба к гаражу проще всего по воздуху. Однако следует помнить, что когда расстояние от столба на улице до строения составляет более 25 м, то предстоит поставить еще одну дополнительную опору. Кроме этого к воздушной электропроводке предъявляется несколько требований по высоте:
- Над проезжей частью – от 6 м.
- Над пешеходными дорожками – более 3,75 м.
- Ввода в строение – минимум 2,77 м.
Если первые два требования соблюдаются без проблем, то о последнем такое сказать нельзя. Гараж представляет собой невысокое строение и при вводе кабеля через крышу можно столкнуться с большим количеством проблем. Чтобы их избежать, рекомендуется делать ввод через металлическую трубу, слегка изогнутую в верхней части.
Провести электричество от столба можно и с помощью подземной проводки. Сложностей здесь возникнуть не должно, требуется лишь сделать траншею, в которую затем укладывается бронированный проводник. Примером такого кабеля может стать кабель с маркировкой ВБбШв. Однако этот способ ввода следует продумать еще на стадии строительства гаража и предусмотреть в фундаменте отверстие для ввода кабеля.
Внутренняя прокладка
Если электропроводка выполняется скрытым способом, то провода укладываются в предварительно сделанные штробы, после чего они крепится с помощью скоб или хомутов. Следующим шагом станет установка распределительных коробок, а также монтаж выключателей и розеток.
После этого остается соединить все жилы и прозвонить готовую проводку мультиметром. Также следует напомнить, что коммутацию проводов нужно выполнять исключительно с помощью колодок. Если после проверки электропроводки проблем не возникло, то стены штукатурятся.

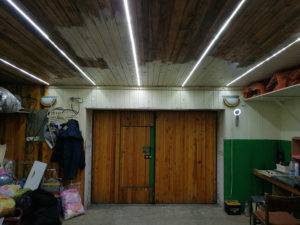

В железном либо деревянном гараже проводку проще выполнить открытым способом. Для этого на стены устанавливаются кабель-каналы, в которые укладываются провода. Этот способ монтажа электропроводки крайне редко используется в жилых помещениях, но отлично подходит для гаража.
