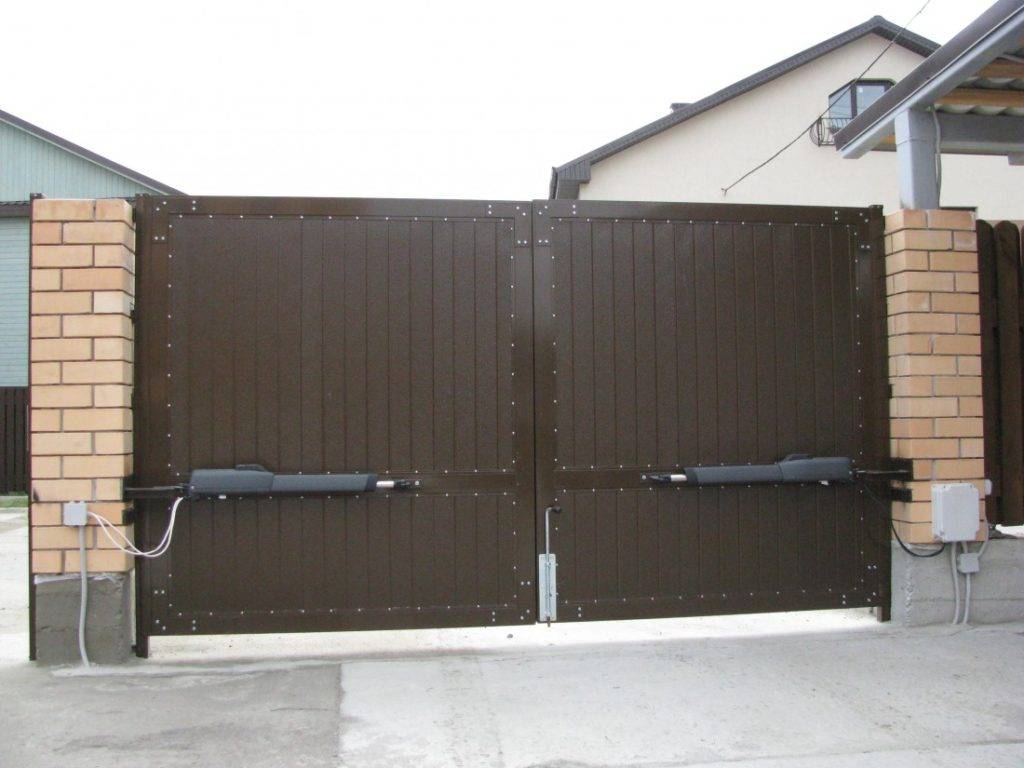

Распашные ворота с электроприводом

Возможные ошибки и как их избежать

Схема правильного подключения всех комплектующих элементов привода для распашных конструкций

При самостоятельной установке автоматики требуется определенный опыт работы с такими конструкциями. Если его недостаточно, могут возникнуть проблемы, в результате которых автоматика работает со сбоями или вовсе не функционирует.

Только при правильной, последовательной установке всех элементов можно избежать ошибок. Все работы должны выполняться строго по схеме или чертежу. В этом случае легче исправлять ошибки. В другом случае установить причину сбоя будет невозможно без специалиста.

После установки автоматики необходимо сразу же проверить ее работоспособность: не возникает ли где замыкание, нет ли каких-либо преград. Если будут обнаружены какие-то дефекты, то их сразу же следует устранить.

Материалы изготовления.

В зависимости от предназначения и условий эксплуатации распашные ворота могут быть выполнены из:

• цельного металлического полотна;
• профилированного листа на металлическом каркасе;
• сэндвич-панелей на каркасе из алюминиевого профиля;
• древесины на металлическом или деревянном каркасе;
• кованых металлических элементов;
• металлической сетки на каркасе.

Для придания прочности конструкции, улучшения внешнего вида въездные устройства изготавливают также способом комбинирования материалов.

Использование профлиста в качестве основания для воротных створ обеспечивает не меньшую, чем у цельнометаллических конструкций, надежность и долговечность, при этом изделия недороги в исполнении и более привлекательны внешне. Сварной каркас традиционно изготавливается из труб прямоугольного сечения, причем для укрепления всей конструкции дополнительно применяются диагонально расположенные армирующие рамы из того же материала. Каркас обшивается профилированным листом, оборудуется замком. При этом ворота обязательно обрабатываются антикоррозийным средством.

Принцип изготовления распашных ворот из сэндвич-панелей практически повторяет вариант с профилированным листом. Только в качестве каркаса используются не стальные трубы, а профиль из алюминия. При этом воротные полотна соединяются путем сборки всей конструкции, без использования сварки.

Основа створок для ворот, выполненных из дерева, – это брус с сечением не менее 4х4 см. Его закрепляют на каркасе из металла или того же бруса, а затем обшивают рейкой или вагонкой. Деревянные распашные ворота выглядят красиво, особенно если их декорировать резьбой и дополнительными деталями – навесом, фигурной обрешеткой. Минус таких устройств в недолговечности, подверженности заражения грибком, неустойчивости к влаге и наименьшей сопротивляемости пожару. Обезопасить строение и продлить срок его службы помогут покрытие специальными антигрибковыми средствами, огнеупорными составами. От разрушительного действия дождя уличную конструкцию защитят покрытие лаком или окрашивание.

Кованые распашные ворота представляют собой конструкцию из сваренных между собой прутьев, листов или их комбинаций, закрепленных на металлическом каркасе. Рисунок ковки может быть простым (параллельные друг другу прутья) или сложным (ажурная композиция из множества деталей). Прочные и красивые, такие ворота имеют существенный минус: они прозрачны, поэтому скрыть то, что происходит за ограждением, не получится. В связи с этим художественную ковку зачастую используют в качестве украшения сплошных полотен.

Ворота из металлической сетки на каркасе – самый простой и не слишком надежный способ оборудовать вход на территорию. Чаще такие ворота применяются лишь для формального обозначения места въезда транспорта, поскольку они не защищают ни от проникновения чужих (через них несложно перелезть), ни от взглядов посторонних (сетка, как и кованая конструкция, прозрачна).

Виды распашных ворот.

Различают несколько видов распашных ворот в зависимости от места их расположения, предназначения, особенностей конструкции и внешнего вида, размеров, материалов изготовления, способа закрывания-открывания.

Устройства распашного типа применяются для защиты входа и въезда:

• огороженных забором территорий на открытой местности;
• закрытых помещений – гаражей, мастерских, складов, подземных стоянок.

Первый вариант не предусматривает дополнительного утепления конструкции, поскольку такие ворота находятся на улице, ограничивая свободный доступ на определенный объект. В этом случае важна устойчивость к негативному воздействию внешних факторов – низких и высоких температур, влаги, ураганного ветра.

Второй вариант кроме функции защиты от нежелательного проникновения должен обеспечивать сохранение благоприятного температурного режима внутри помещения, поэтому важно, чтобы распашные ворота были утеплены. Кроме того, в складских помещениях, гаражах, на закрытых автостоянках повышена вероятность возникновения возгорания хранящихся там быстровоспламеняемых веществ и предметов

Поэтому распашные ворота одновременно должны быть противопожарными: поверхность воротных створ в таких случаях укреплена слоем огнестойкого уплотнителя, а в конструкции предусмотрено наличие системы «антипаника», которая обеспечит свободный выход из охваченного огнем помещения людям, находящимся внутри

Кроме того, в складских помещениях, гаражах, на закрытых автостоянках повышена вероятность возникновения возгорания хранящихся там быстровоспламеняемых веществ и предметов. Поэтому распашные ворота одновременно должны быть противопожарными: поверхность воротных створ в таких случаях укреплена слоем огнестойкого уплотнителя, а в конструкции предусмотрено наличие системы «антипаника», которая обеспечит свободный выход из охваченного огнем помещения людям, находящимся внутри.

Конструктивные особенности определяют три вида распашных ворот:

• двустворчатые въездные, не оборудованные отдельным входом;
• двустворчатые въездные с встроенным в одну из створок входом;
• трехстворчатые, две створы которых предназначены для въезда, а одна – для входа.

Первый и второй виды могут использоваться как в закрытых помещениях, так и на открытом пространстве, тогда как третий вид более востребован для обустройства входа и въезда на территорию с улицы.

Внешний вид распашных ворот также разнообразен. Створы могут быть выполнены:

• из сплошного металлического полотна;
• из сваренных между собой металлических деталей (прозрачные);
• из комбинации элементов (к примеру, кованые детали с металлической основой, алюминиевые профили с сэндвич-панелями).

Кроме традиционной прямоугольной формы ворота распашного типа изготавливают в виде арочного входа, с фигурными вырезами, угловыми скосами.

Размеры устройств напрямую зависят от места их расположения и предназначения. Вход в личный гараж обычно предусматривает высоту и ширину, равные габаритам легкового автомобиля. Для гаражей и объектов общественного назначения размеры ворот увеличиваются, поскольку в них должны свободно въезжать и легковые, и грузовые автомобили, и спецтехника различных габаритов, и общественный транспорт.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

Преимущества и недостатки.

Популярность распашных ворот в обустройстве загражденных территорий обусловлена множеством их достоинств.

Высокая степень защиты. Прочность конструкции обеспечивается использованием в изготовлении материалов, способных противостоять несанкционированному входу и въезду – металла, дерева на металлическом каркасе, профлистов.

Простота монтажа.Установка распашных ворот требует наличия минимальных навыков работы со специальным инструментом – болгаркой, сварочным аппаратом, измерительными приборами.

Долгий срок службы. Добротная конструкция, выполненная из долговечных материалов, может использоваться не одно десятилетие при условии соблюдения правил эксплуатации: своевременной смазкой движущихся элементов, окрашиванием, защищающим от появления коррозии, содержанием в чистоте створок, опор и механизмов.

Низкая стоимость. По сравнению с другими типами ворот распашные не потребуют значительных финансовых вложений в обустройство заграждения территории.

Привлекательный внешний вид

Возможность применения элементов художественной ковки, разнообразие цветовых оттенков окрашенных поверхностей, другие декоративные детали обеспечивают воротам эстетическую привлекательность, что немаловажно при оформлении ограждения частных домов, коттеджей, дач, садовых участков.

Из недостатков распашных конструкций можно отметить лишь два:

• монтаж подразумевает наличие ровной площадки перед воротами, чтобы перепады высоты не образовывали скосов.
• в процессе эксплуатации необходимо своевременно очищать площадку от снежных заносов и грязи, которые могут препятствовать свободному открыванию и закрыванию створок.

Автоматические распашные ворота.

По способу закрывания-открывания ворота делятся на:

• механические, засов или замок которых открывается вручную;
• автоматические, имеющие электропривод, позволяющий открывать створы посредством нажатия кнопки замка или пульта дистанционного управления.

Принцип действия электрического привода основан на срабатывании одного из его типов – линейного или рычажного. Первый подходит для небольших по размеру ворот, второй – рычажный – предназначен для широких конструкций. Для исправного функционирования электропривода достаточно напряжения всего в 24В, которые передаются от блока питания.

Сигнальная лампа и фотоэлементы, фиксирующие движение, располагаются на неподвижных элементах конструкции: чаще всего это одна из стоек ворот. Приводом оснащается каждая из створок ворот. Срабатывание системы регулируется с помощью датчика движения или же одним из видов пультов управления: панелью кодового набора, магнитным ключом, считывателем карты. Также открывание автоматической конструкции может контролировать оператор, дежурящий у входа.

Плюс автоматики в возможности отказаться от услуг охранника, при этом за воротами можно вести наблюдение с помощью видеокамер. В случае кратковременного отключения электроснабжения система может переключиться на альтернативное питание от генератора. Единственный недостаток автоматической системы открывания – невозможность ее работы в период длительного отключения электроэнергии: закрывать замок в этом случае придется вручную.

Автоматизация процесса управления движением створ

К каждой комплектации производитель прикладывает инструкцию. Любой автоматический привод устанавливают исходя из нюансов воротного полотна. Все действия должны осуществляться согласно рекомендациям производителя.

Когда подбираете автоматический механизм, всегда учитывайте нижеизложенные нюансы:

• Размеры створок;
• Вес и парусность полотна;
• Полотно устанавливают строго вертикально и горизонтально;
• Регулировка плавности перемещения;
• Направление открывания – наружу или внутрь.

При монтаже элементов автоматического привода важно отключить питание от электросети. Отключают все внешние кабеля и коммуникации

Обратное подключение элементов электропитания производят по завершению установки всех деталей.

Установка приемника, программирование пультов

Владелец управляет воротами с помощью пульта. С коммуникатора отправляются команды, которые ловит приемник в виде сигналов. Это устройство размещают в подготовленном разъеме на поверхности платы управления.

Неподалеку от приемника крепят несколько перемычек. С их помощью установщик сможет после завершения монтажных работ протестировать устройство привода.

Имеются две основные перемычки. 2-1 используется тогда, когда нет необходимости в клавише «Стоп». А 2-С1, когда не пользуются фотоэлементами.

Фотоэлементы подключают к питанию в самую последнюю очередь. Это связано с тем, что на их проводах монтируют перемычку. Когда установка приемника завершена, приступают к настройке коммуникатора.

Расскажем процесс прописывания пульта управления. На блоке управления находится клавиша, которую нужно нажать. Она называется «Программирование ПУ». После этого аналогичную кнопку нажимают и удерживают на коммуникаторе. Это запускает процесс программирования.

Параллельно светодиодная лампочка равномерно загорается на плате управления. Это свидетельствует об успешном прописывании пульта.

На блоке управления расположена одна кнопка для управления конкретной конструкцией. Она ответственна за управление всеми процессами. Под ними подразумевают открывание, закрывание и остановку. С помощью других клавиш можно управлять другими воротами.

ВАЖНО! Если настройка была проведена неправильно, то одна из воротных створок может открываться не в ту сторону. Решением может стать следующее: достаточно поменять местами провода на блоке управления

Если проблема в том, что вам нужно, чтобы в первую очередь открывалась друга створка – фиксацию первого и второго редуктора поменяйте между собой местами.

Подключение фотоэлементов и сигнальной лампы

Элементы безопасности – это фотоэлементы и сигнальная лампочка. Не старайтесь подключить к питанию сразу все системы. Так вы сможете обнаружить проблему, если неправильно произведете настройку и подключение.

Когда механизм распашных ворот полностью настроен, можно подключать фотоэлементы. Для этого нужны кабели ПВС. Один – для передатчика, второй – для приемника. Используют два совершенно разных провода, чтобы не перепутать их. Иначе можно сжечь лампу или фотоэлементы.

На один столб крепят фотоэлемент, исполняющий роль передатчика, на другой – приемник. Расположение деталей приемно-передающей системы значения не имеет. После можно подключить блоки и надеть крышки корпусов.

Крепят фотоэлементы на высоте 50-70 см. Основная функция их заключается в обеспечении безопасности для автомобиля. Фотоэлемент не дает воротам закрыться, если машина по определенным причинам осталась стоять в проеме.

Рекомендуется монтировать четыре фотоэлемента: одна пара действует в процессе открывания, вторая – при закрывании. Это обеспечивает стопроцентную надежность при перемещающихся створках.

Чтобы подключить антенну и создать более сильный сигнал, нужно подвести коаксиальный кабель. Он увеличивает дальность действия коммуникаторов. После подключения всех деталей, можно смело проверять функционирование целой системы.

Программирование автоматического закрывания ворот

Закрывание воротного полотна в автоматическом режиме – это тот случай, когда изделие закрывается самопроизвольно без участия человека. Это происходит спустя 20 секунд бездействия в открытом положении.

Соблюдая рекомендации инструкции, можно настроить такую функцию. Она доступна в полуавтоматическом режиме.

Область применения.

Главное предназначение ворот распашного типа – защита въезда на закрытую от посторонних территорию. Прочные и функциональные, они одновременно с тем обеспечивают свободный и удобный проезд автомобилям и спецтехнике. Благодаря этим свойствам область применения распашных ворот достаточно обширна.

Ими оснащаются любые объекты промышленного и коммерческого назначения с ограждаемой территорией:

• строительные площадки;
• заводы, фабрики;
• ремонтные мастерские;
• парковочные площадки;
• складские помещения;
• торговые центры;
• частные домовладения (коттеджи, дачи, жилые дома);
• прилегающие к ним территории и помещения (участки и гаражи).

Не обходятся без обустройства распашными воротами и территории общественных объектов – гостиниц, санаториев, больниц, пансионатов, детских лагерей, школ, детских садов, где к безопасности находящихся и временно проживающих, охране их имущества предъявляются наиболее высокие требования.

Особенности монтажа распашных ворот.

Независимо от материалов, из которых изготовлены входные конструкции, процесс установки будет состоять из нескольких этапов.

Первый из них – монтаж стоек основания ворот. Опорами могут служить:

• брус;
• трубы из металла;
• монолитные столбы;
• стойки из кирпича или камня.

Установка может производиться различными способами:

• вбиванием в землю с помощью спецтехники;
• вкапыванием с последующим бетонированием основы;
• надстройкой кирпичных или каменных столбов на фундамент основания.

В любом случае стойки должны надежно удерживаться на месте, поэтому углублять их в землю нужно не менее чем на 1 м (с учетом промерзания грунта в определенной климатической зоне).

Самый трудоемкий, но результативный способ укрепления основания распашных ворот – бетонирование труб, монолитных столбов, армированного основания кирпичной (каменной) кладки в предварительно выкопанных углублениях. Процесс занимает до 7 дней и требует постоянного наблюдения – для предотвращения пересыхания или излишнего увлажнения бетонной заливки.

Последовательность установки распашных ворот.

1. Подготовка площадки под ворота. Её разравнивание, при необходимости бетонирование, асфальтирование, укладка плитки.
2. Сборка воротной конструкции. Она предусматривает подготовку всех элементов согласно заранее разработанным чертежам: определение мест крепления петель, навешивания створок с учетом минимального расстояния от пола (от 5 до 10 см в зависимости от качества покрытия), других необходимых замеров.
3. Сварочные работы. Сначала сваривается армированный металлический каркас. Затем к нему привариваются детали полотна створ – цельное полотно, профлист, сэндвич-панели. При монтаже деревянных ворот последовательность работ такая же.
4. Навешивание створ на петли. Здесь понадобится техника или бригада помощников. При монтаже створок необходимо учитывать направление полотен, которое должно быть строго перпендикулярно полу – его регулируют отвесом. В это же время устанавливается замочная система – механическая или автоматическая.
5. Грунтовка поверхностей и финишная отделка. Покраска, обшивка, лакирование, навешивание декоративных деталей.

Выбор и установку распашных ворот можно поручить специалистам. Но лучше разбираться в вопросе самому, поскольку безопасность жизни и сохранность имущества, которые обеспечивают входные конструкции, – личная ответственность хозяина дома или руководителя организации.

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Какова комплектация автоматики

Вариант комплекта привода для ворот распашного типа

Чтобы не создавать себе проблем при установке дистанционной системы, необходимо еще в магазине проверить правильность ее комплектации.
Обычно автоматика для распашных ворот включает в себя:

• блок управления;
• два привода, каждый из которых должен прикрепляться к одному столбу;
• электронный пульт, посредством которого должно осуществляться управление воротами. Некоторые компании, комплектуют набор двумя пультами управления;
• руководство по эксплуатации, включая инструкцию монтажа, схемы и чертежи.

К основному комплекту можно купить дополнительные элементы, такие как брелоки-передатчики, радиоприемник, сигнальную лампу, фотоэлементы, антенну. Брелоки будут полезны в том случае, если воротами управляют более двух человек. Установка сигнальной лампы необходима, если мимо ворот часто проходят люди. Она будет предупреждать о том, что ворота начинают открываться. Если ворота с калиткой, дополнительно потребуется приобретение электромеханического замка.

Еще более «умным» электронным устройством являются фотоэлементы. Они способны «видеть» объекты, которые находятся поблизости (в радиусе открывания и закрывания). Если, например, рядом случайно окажется какой-нибудь домашний питомец, или человек, автоматика остановит процесс открывания или закрывания. Процесс не возобновится до тех пор, пока обнаруженный ею объект не покинет поле действия.

Что представляют собой распашные ворота на дистанционном управлении

Работа распашной системы от дистанционного управления

Из всех типов автоматических ворот распашные – самые распространенные и наиболее привычные. Каркас их создается из жесткого профиля. Для обшивки применяются панели, которые могут быть изготовлены из дерева или металла. Можно применить и кованые решетки, но их покупку далеко не каждый может себе позволить.

Основными элементами конструкции любых распашных ворот являются:

• столбы, к которым прикрепляются створки ворот;
• сами створки (при желании, с врезной калиткой);
• петли, посредством которых осуществляется крепление;
• центральные и боковые упоры;
• ручки для более удобного открывания и закрывания;
• засов;
• электроприводы с кронштейнами.

Столбы, к которым прикреплены створки, могут быть соединены друг с другом в верхней части с помощью уголка или швеллера. Обычно это делается, когда масса створок слишком большая. Соединение не позволяет столбам расходиться в разные стороны или, наоборот, сходиться.

Открывание распашных ворот осуществляется по классической схеме: пара створок распахивается в разные стороны. Для того чтобы контролировать процессы открывания и закрывания, используются специальные рычаги. На каждой створке имеются электрические приводы, от которых с помощью рычагов передается энергия.

Открываться автоматические распашные ворота могут в обе стороны: внутрь и наружу. С точки зрения пожаробезопасности, лучше установить створки таким образом, чтобы они открывались в сторону дороги. Это поможет избежать лишних неприятностей во время возможного пожара. Кроме того, ворота, открывающиеся наружу, выглядят более красиво. Главное, заранее перед их установкой позаботиться о том, чтобы было достаточно места для их открывания.

Также возможны автоматические распашные ворота вместе с врезной или отдельно стоящей калиткой. Открыванием калитки, как и воротами, можно управлять дистанционно. Она комплектуется электромеханическим замком. Стандартные размеры калиток – 1,8*0,8 м.

Базовые основы установки

Схема подключения автоматики к распашным воротам

Перед установкой приводов нужно тщательно изучить стандартные схемы, а также чертежи, которые указаны в инструкции по применению к приобретенной модели. Одним из самых важных показателей является указанное там установочное расстояние. С этим показателем обязательно нужно считаться при установке системы.

Также необходимо проверить, насколько легко осуществляется движение ворот. Они должны открываться беспрепятственно. Если же для этого приходится применять силу, значит, что-то не в порядке. Причину нужно выявить и сразу ликвидировать.

Перед установкой электроприводов необходимо подобрать провода нужной толщины

Важной деталью для установки являются несущие столбы. Электричество можно подвести либо в полых трубах, либо прямо по поверхности опорных столбов

Лучше всего провести электропровода под землей на достаточной глубине от поверхности, чтобы обезопасить людей и животных от случайного контакта. Важно при этом не забывать о растущих неподалеку растениях.

После установки пульта монтируются элементы, синхронизирующие работу. Различные дополнительные устройства, такие как сигнальная лампа, устанавливаются посредством крепежных элементов.
