Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

Сварочный агрегат;
Пила-болгарка;
Заклепочное устройство и заклепки;
Перфоратор;
Саморезы;
Рельсы и ролики.

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя. Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор

Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот

Рельсы навесные и нижние;
Ролики;
Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

В чем преимущество применения закладных уголков вместо стандартных оголовков?

Оголовки свай это стальные площадки 200х200 мм. Чтобы уложить на них швеллер нужно точно вкрутить сваю. Часто не получается вкрутить сваю по разметке, она уходит вбок и уже невозможно уложить швеллер прямо на нее. Также достаточно проблематично вкрутить сваю вплотную к столбу или к забору. Применение закладных уголков снимает эту проблему на 100%. Вы получаете широкую и очень прочную поверхность для крепления швеллера там, где Вам удобно!

Если к откатным воротам вам нужны столбы вы можете приварить их прямо на эти закладные уголки. Вам не нужно на стороне фундамента вкручивать еще одну сваю под столб! Тоже самое со столбом уловителя. Вам, конечно, потребуется вкрутить еще одну сваю. Но, если он сместится от размеченной линии — не беда. Вы имеете широкую и надежную площадку для крепления столба в нужном месте.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

Возможность сварки в домашних условиях.
Надежность.
Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

Совместимость с крупногабаритными проемами (до 6 м) — в процессе эксплуатации створка сохраняет начальное положение и не провисает.
Эргономичность — в открытом состоянии полотно занимает не больше пространства, чем проем.
Износостойкость и надежность — при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

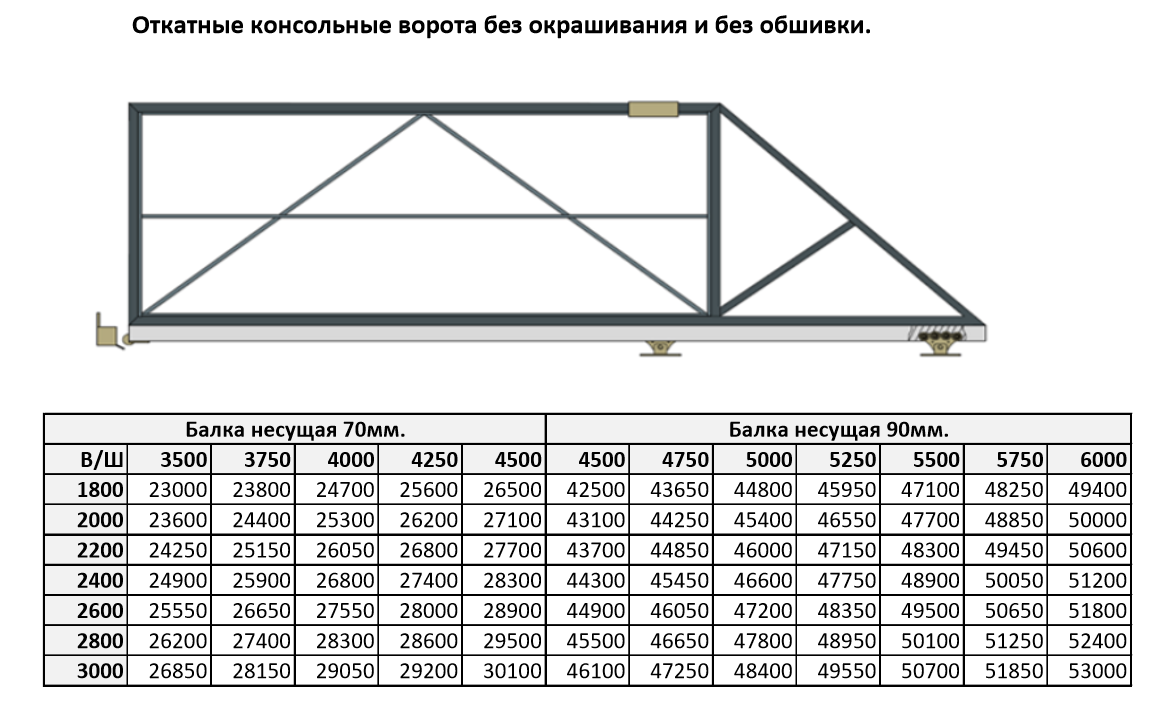

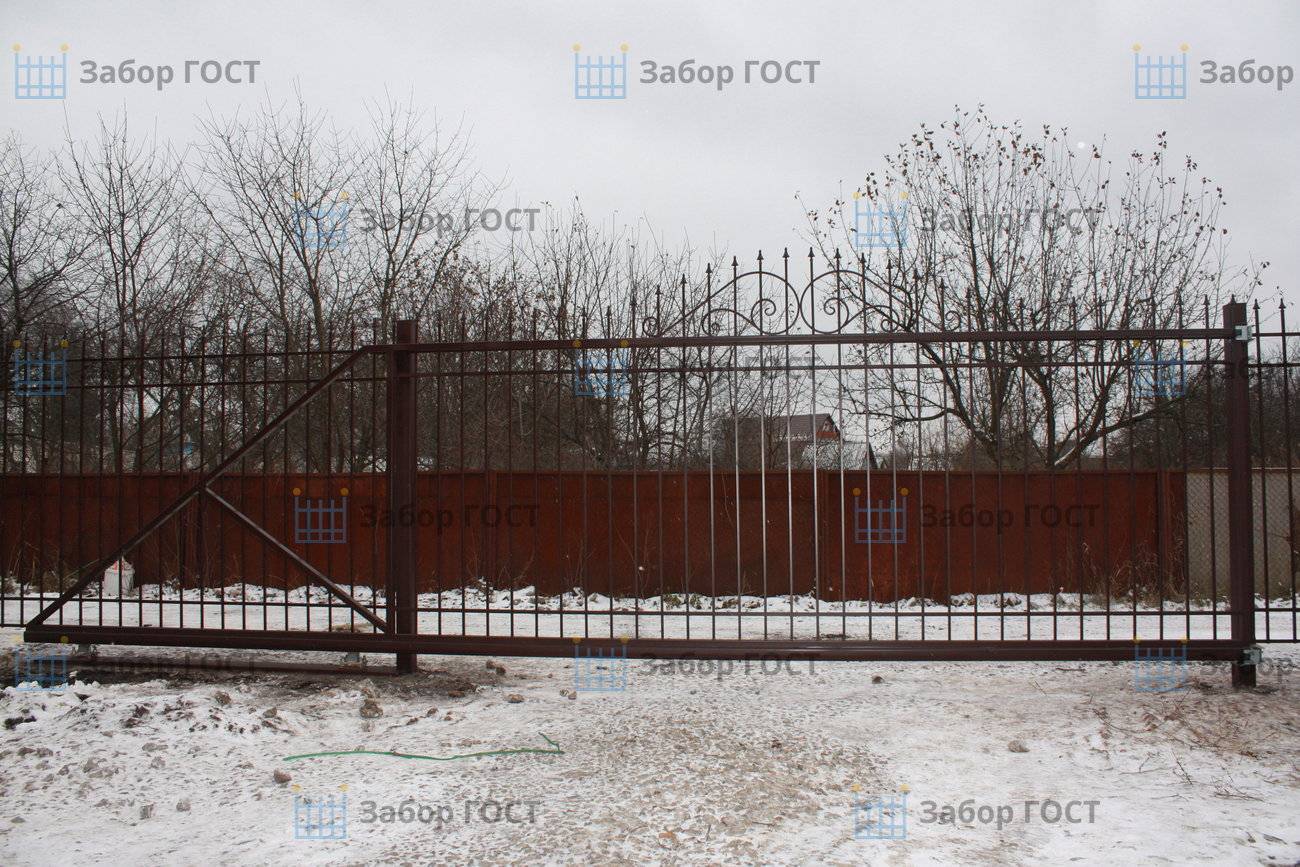

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер — специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

Свободный ход движущихся узлов.
Неограниченный заезд по высоте.
Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Чертежи, схемы, эскизы и конструкция откатных ворот

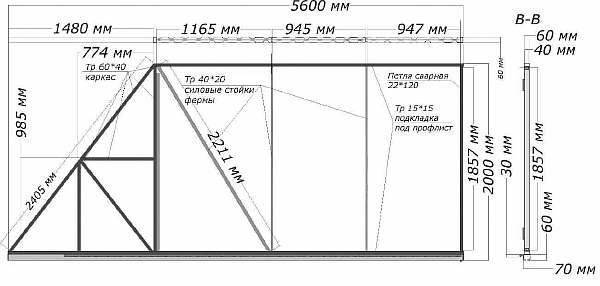

Чертежи с размерами откатных ворот

Основа раздвижных систем – роликовые опоры и направляющая. Полукруглая направляющая, перемещающаяся по роликам, и является основным элементом. Она устанавливается снизу рамы согласно размерам ворот.

Схема с размерами откатной створки

Ролики не крепятся непосредственно в проеме, поскольку они будут мешать проезду машины. Их монтируют в стороне, а створку дополняют противовесом. Стандартной считается конструкция, когда размер противовеса равен длине проема, умноженного на 1,5.

То есть для проема в 5000 мм длина каркаса равна 5000 + 5000 / 2 = 7500 мм. При этом 2500 мм в каркасе – это противовес, выходящий на рельсе за проем ворот и находящийся на роликовых опорах.

Откатной вариант из сетки

Набор дополнительных приспособлений, которыми должны комплектоваться откатные ворота:

Поддерживающая балка с двумя регулировочными роликами. Балка расположена сверху несущих опор и не допускает раскачивания створки.
Заглушка направляющей. Ее предназначение в основном декоративное. Она требуется, чтобы не допустить попадания мусора внутрь.
Нижний уловитель. Требуется, чтобы разгрузить ведущие ролики.
Верхний уловитель. Крепится на принимающей опоре. Основная задача – не допустить раскачивания створки.
Опорный ролик. Этот ролик одновременно играет роль заглушки, а также является демпфером. При закрытии створки он демпфирует удар.
Непосредственно направляющая, благодаря которой створка перемещается по роликовому механизму.
Опорные ролики необходимы для перекатывания створки и несут основную часть нагрузки.

Размеры каркаса

Установка раздвижных ворот

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

Схема для изготовления

От расчета материалов конструкции зависит следующее:

сколько будет весить откатная конструкция;
процесс монтажа;
выбор комплектующих;
длина и вес противовеса;
парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

Один фундамент – заливается под закладную.
Общий фундамент – под закладную и под несущие опоры.

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

Железные ворота на гараж — фото:

Какие существуют разновидности откатных ворот?

Подвижная створка на роликах встречается в нескольких исполнениях:

Подвесные;
Откатные, движение которых осуществляется по рельсу;
Консольные.

Каждый из вариантов имеет свои нюансы устройства, плюсы и минусы, которые не позволяют применять их в определенных ситуациях, но делают возможной установку в других случаях.

Подвесные ворота

Устройство автоматических откатных ворот подвесного типа отличается от остальных двух вариантов способом крепления подвижной створки: она соединена с верхней балкой, закрепленной на уровне 3-5 м. Высота установки верхней направляющей определяется видом объекта, где она используется.

Конструкция откатных ворот данного вида не слишком популярна сегодня, что обусловлено ограничением проема по высоте и в результате далеко не весь транспорт может проехать на объект.

Подвижная секция, которая перемещается по рельсу

Как можно понять из названия, устройство этих ворот на роликах отличает присутствие нижней рельсовой направляющей. По данному элементу движется вся конструкция.

Учитывая расположение направляющей (поперек проема), при эксплуатации откатных ворот данного типа возникает ряд сложностей: необходимо регулярно очищать направляющую рельсу от загрязнений, снега (в зимний период); балка хоть незначительно, однако, все же мешает проезду машин. Кроме того, устройство такой подвижной секции на роликах не позволяет применять ее при сильной ветровой нагрузке.

Консольные конструкции

Это наиболее удобный в эксплуатации вариант откатных ворот, потому как он не предусматривает ограничения проема по высоте, а снизу отсутствует направляющий рельс.

Консольные конструкции со средней рельсой

Удерживает конструкцию нижняя балка, закрепленная на консольных блоках (роликовые опоры). Встречаются разные исполнения откатных ворот данной разновидности:

Направляющий элемент располагается снизу конструкции;
Монтаж балки в верхней части подвижной створки;
Направляющий блок установлен посередине откатных ворот.

Каждый из вариантов рекомендуется применять при разных условиях. Это позволит получить наиболее эффективные в эксплуатации.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

Наличию опции регулировки температуры для функционирования на морозе.
Поддержке изменения скорости движения створки.
Наличию в комплектации резервных источников питания.

Что понадобится для сооружения своими руками

Откатные ворота. Чертеж и схема откатных ворот.

Подведем итоги

Существует огромное количество нюансов. Учесть которые человек, который не занимается данным вопросом профессионально, не может в принципе:

Ошибка в выборе грунтовки и краски приведёт к возникновению коррозии и досрочному выходу ворот из строя (как минимум, к потере их товарного вида).
Неправильный выбор глубины заложения фундамента может аукнуться перекосом основания ворот в результате морозного пучения грунта.
Нарушения, допущенные в конструкции элементов ворот, могут привести к тому, что их повалит сильным порывом ветра или заклинит в результате малого просвета, оставленного между поверхностью дороги и нижней кромкой направляющей.

Только обратившись к профессионалам можно быть уверенным в том, что ваши ворота прослужат долго.
