Столбы для ворот из кирпича своими руками

Расчеты и подготовка к работе

Материалы для засыпки

Разберемся, чем бутовать столбы под забор. Лучшим сыпучим материалом является гранитный или гравийный щебень фракции 20–40 и прочностью (дробимостью) М600 (для высоких конструкций желательно использовать М1000).

Таблица марок щебня по дробимости

Стоит обратить внимание перед бутованием и на содержание игловидных или плоских камней (лещадность). Согласно СНиП этот показатель должен составлять 5–15 %. Большое количество зерен неправильной формы будет препятствовать качественному утрамбовыванию засыпки и бутованию столбов

Для ее уплотнения (расклинцовки) дополнительно используется песок, мелкая щебенка или отсев

Большое количество зерен неправильной формы будет препятствовать качественному утрамбовыванию засыпки и бутованию столбов. Для ее уплотнения (расклинцовки) дополнительно используется песок, мелкая щебенка или отсев.

При установке опор забора для временных построек или невысоких ограждений допустимо использование:

• измельченных кусков бетона: недостатком этого вида засыпки является невозможность использования одинаковых по размеру и форме осколков, в результате чего в грунте могут образоваться значительные пустоты;
• гравия, продукта естественного выветривания породы; к недостаткам этого материала относят низкие морозостойкость и прочность;
• колотый кирпич: конструкции из него продержатся лишь несколько лет, а затем под воздействием отрицательных температур и влаги разрушатся;

шлак: обладает низкой морозостойкостью, некоторые его виды имеют слишком высокую степень влагопоглощения.

Схемы бутирования стойки для забора щебнем и бетонирования

Новинкой на рынке строительных материалов являются жидкие полимерные заполнители, используемые для укрепления грунта. Они достаточно прочны, не подвержены гниению, не растворимы в воде и способны просачиваться в мельчайшие пустоты. Однако стоимость полимерных масс достаточно высока, плюс для работы с ними требуется применение специального оборудования.

Рассчитать требуемое количество щебня для бутования столбов несложно. Для этого можно использовать онлайн-калькулятор. Понадобится ввести три значения – высоту лунки для столба забора, ее радиус или диаметр. Затем результат умножается на количество опор забора. Полученную цифру необходимо также умножить на коэффициент уплотнения, равный 1,3.

На фото изображен забор из профнастила частного дома.

Забутовка щебнем

Требуемые инструменты

Для установки столбов-опор своими руками понадобятся:

• обычный строительный уровень и рулетка;
• бечевка;
• садовый бур;
• кувалда для забивания труб в грунт;
• лопата-подборка для засыпки;

лом или лопата-штыковка для утрамбовки.

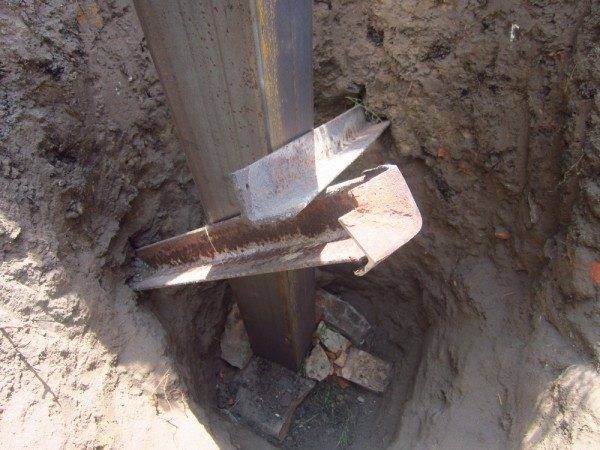

На фото ниже представлен столб перед бутованием.

Установка профильной трубы перед креплением профлиста

Какие методы кладки стоит использовать

Фото: столб шириной в 1,5 кирпича

Чтобы усилить ограждение, ряды армируют металлической сеткой.

Рассмотрим технику создания столбов этими способами подробнее.

Два на полтора кирпича

Кладку выполняют в такой последовательности:

1. Основу столба формируют из 6 кирпичей, уложенных тычками друг к другу.
2. Во втором ряду 2 наружных и 2 половинки ставят поперек элементов первого ряда. Между ними нужно параллельно к друг другу установить 3 кирпича.
3. На третьем ряду 4 кирпича идут ложок в ложок под прямым углом к первому ряду. В свободный проем ставят 2 кирпича ложками ко второму ряду, к друг другу тычками.
4. Четвертый ряд отражает предыдущий ‒ его переворачивают на 360º.

Два на два кирпича

Схема кладки столба в 2 кирпича

Порядок работ следующий:

1. В основе опоры ставят 8 кирпичей в 2 ряда тычком к друг другу.
2. Затем на более длинной стороне столба укладывают по 2 штуки тычками под прямым углом к нижнему ряду. В свободное проемы ставят перпендикулярно боковым элементам 4 кирпича. К друг другу они должны идти параллельно.
3. Следующий ряд полностью отражает предыдущий.
4. Последний формируется аналогично первому за исключением направления кирпичей. Они должны идти под углом 90º к первому ряду.

Установка столбов для ворот, запирающихся на засов или тяжёлых ворот

Установить столбы для ворот, чтобы они не гуляли, можно только сделав надёжный фундамент и обеспечив их жёсткую связь между собой. Связь можно осуществить в двух точках – в нижней части въезда, на переезде через ворота и по верху столбов. Обычно их сваривают между собой в этих двух точках, проложив между ними две двутавровые балки.

Но для верхнего крепежа есть достаточно серьёзное ограничение – иногда может потребоваться проезд транспорта, превышающего по высоте габариты столбов и верхней балки. Поэтому последнюю делают съёмной.

При оборудовании въезда на собственный участок, когда планируется проезд только своей машины, вполне возможно не делать сплошной фундамент для ворот, а сделать отдельные под каждый столб. При этом просто сваривают столбы в нижней части толстым двутавром, а сверху делают такую же балку, но съёмную, вставляющуюся в приваренные гнёзда и имеющую приваренные штыри для вставки.

Однако это не отменяет заложения фундамента для каждого столба отдельно, который должен идти для таких ворот ниже глубины промерзания. В зоне въезда обычно делают бетонную площадку. Будет очень хорошо, если двутавр, который приварен между столбами внизу, будет находиться ее толще. В слое бетона он будет надёжно защищён от ржавчины, так как бетон даёт слабощелочную реакцию среды и препятствует окислению металла.

Фундамент обычно заливают сплошной, . Глубина его должна быть ниже глубины промерзания. Всё делается по тем же правилам, что и сооружение ленточного фундамента для дома. Толщина ростверка фундамента – около 50 см. Теоретически будет достаточно и 30, однако ширина 50 позволяет сэкономить на опалубке и заливать фундамент в распор со стенами траншеи.

Возле столбов делаются расширения-контрфорсы в обе стороны, перпендикулярно въезду. Обычно, даже для тяжёлых ворот вполне достаточно контрфорса в районе столба общей длиной один метр. Фундамент перед заливкой армируют.

Вверху столбов желательно установить двутавровую балку. Учитывая, что, обычно, тяжёлые ворота требуют больших и тяжёлых столбов, балка должна соответствовать.

Снимать и ставить на место её будет затруднительно – придётся каждый раз пригонять подъёмный кран. Поэтому лучше сразу заложить в столбы значительный запас по высоте и просто наглухо приварить к ним балку, раз и навсегда.

Сооружение раздвижной входной системы пошагово

Разновидности опор

Срок службы деревянных столбов редко превышает 10 лет Какие столбы нужны для ворот, определяет владелец участка на этапе возведения забора в целом. Их выбор полностью зависит от материальных возможностей и художественного вкуса хозяина.

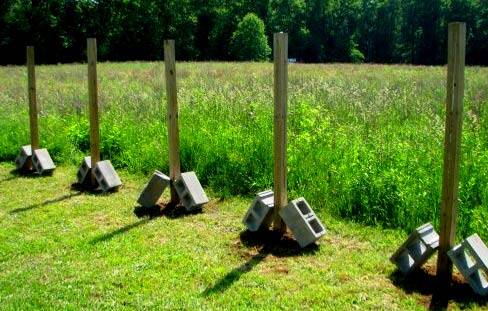

Деревянные столбы

Самый дешевый вид опор. Используют их крайне редко, что обусловлено малым сроком службы, который редко превышает 8-10 лет. Перед установкой опоры тщательно обрабатывают антисептиком или медным купоросом. Как правило, деревянные столбы применяют при обустройстве временных заборов с воротами для въезда строительной техники на территорию участка.

Асбестоцементные столбы

Железные опоры для ворот служат долго, но устанавливать их нужно в бетон Считаются неплохим материалом для столбов при обустройстве различного вида заборов. Они недороги и достаточно прочны, абсолютно не подвержены гниению. Однако их широкому распространению мешает ряд недостатков, среди которых основным считается сложный монтаж. Для крепления элементов ограждения необходимо придумывать и самостоятельно изготавливать крепежные элементы (обхваты, хомуты и пр.). Столбы нужно устанавливать в ямки с хорошей дренажной подушкой и закрывать сверху чем-то вроде зонтика. Это предотвратит попадание внутрь труб воды, которая при замерзании разрушит столбы.

Металлические столбы

Наиболее востребованы при возведении заборов. При должной антикоррозионной обработке практически не имеют недостатков. Металлические столбы технологичны в монтаже, способны прослужить длительное время и при этом не подвержены разрушениям при воздействии резких климатических изменений.

Опоры из бетона

Самые дешевые и прочные — это бетонные столбы Изготовление бетонных столбов редко заказывают на домостроительных комбинатах. Чаще всего их изготавливают своими руками непосредственно на площадке, которая огораживается забором. Столбы получаются прочными, а главное дешевыми. Однако их изготовление – процесс длительный и трудоемкий.

Кирпичные опоры

Столбы из кирпича конструктивно представляют собой забетонированную трубу, которую впоследствии обкладывают кирпичом. Такие опоры требуют как минимум мелкозаглубленного фундамента, который надежно связывает их между собой и предотвращает вероятность перекоса

Использование, например, клинкерного кирпича придаст столбам дополнительную прочность, что немаловажно при обустройстве ворот, и значительно улучшит внешний вид всего участка

Строим ворота: как установить столбы для ворот

Монтаж ворот и калитки

Навесы для калитки и ворот привариваются заранее — до кладки кирпича

После установки опор в грунт, заливки бетона, приваривания закладных и обкладки столбов кирпичами необходимо приступить к навешиванию ворот. Требуется предварительное приваривание петель к столбам. Нельзя крепить детали к закладным. Они должны привариваться к отрезкам швеллера. Нагрузка ворот при отпирании распределяется между петлями неравномерно. На один элемент оказывается большее давление, чем на другой. При длительном пользовании это спровоцирует искривление металла и перекашивание полотна. Приваренная к кронштейну петля обеспечит более равномерную нагрузку. Последовательность сварки зависит от типа деталей. Рассмотрена работа с прямой конфигурацией.

Процесс предполагает следующие этапы:

• Швеллер сваривается с закладными.
• Отмечаются места крепления петель.
• К лежащим на земле воротам привариваются верхние половины деталей.
• Нижние части петель прихватываются к столбам в размеченной области.
• Ворота приподнимаются на весу и надеваются на петли. Опускать их до конца нельзя.
• Петли прихватываются еще в нескольких местах. Под ворота устанавливаются подпорки.
• Детали привариваются на место при накладывании шва от верхней части к нижней.
• После остывания петель шов кладется еще один раз с другой стороны.
• Швы зачищаются посредством болгарки.

Столбы для навесных ворот кирпичного забора

Столбы для навесных ворот кирпичного забора схема.

Немного иначе производится установка двух столбов, к которым прикрепятся в дальнейшем ворота. Ведь для них необходимы особые условия монтажа. В большинстве случаев для кирпичных столбов не требуется внутренний стержень, однако без него никак не обойтись, если вы будете навешивать ворота на них. Поэтому те 2 столба, которые отмечены на вашей схеме как опорные столбы для ворот, должны иметь внутри металлический стержень. Это не означает того, что вам нужно полностью заложить трубу (или любой другой столб) кирпичом. Тогда вам просто не к чему будет прикреплять металлические ворота. В данном случае на этапе возведения фундамента между этапами рытья ямы и засыпания в нее песка появляется еще один – закрепление в яме металлического стержня. Опять же, не забывайте о том, что стержень одной своей стороной должен выходить из кирпичного столба. При этом стоит помнить, что чем выше столб, тем длиннее должен быть стержень. Обычно рекомендуется утопить столб в землю примерно на одну треть от общей длины столба, возвышающегося над поверхностью земли. Именно так производиться монтаж столба из кирпича, для того чтобы затем к нему были приварены ворота.

С чего нужно начинать работу

Для обеспечения прямолинейности натягивают шнур разметки. Выбирается фундамент. Забор из профлиста или древесины хорошо устоит на свайном фундаменте.

Каменщику необходимо запастись необходимым инвентарем. Сюда относятся:

• мастерок – инструмент для нанесения раствора на кирпич;
• лопата для отгрузки раствора;
• уровень, отвес, бечевка для отслеживания горизонтали и вертикали;
• кирка – молоток с заостренным концом для откалывания части кирпича;
• болгарка – позволяет резать материал или делать пазы.

Фундамент для забора с кирпичными столбами

Установка любых по наполнению заборов с кирпичными столбами требует фундамента. Для легкого забора из дерева или сетки подбирают один фундамент, а для ограждения, имеющего солидный вес, требуется другой тип, под большую нагрузку. Важны состав почв, глубины грунтовых вод и промерзания. Если грунты, в основном, глинистые, пучинистые, и грунтовые воды располагаются высоко, отверстия под сваи следует углубить на 20-25 см ниже уровня промерзания.

Ленточный

Если забор – это кирпичная кладка между столбами или другие массивные материалы, то для установки и обеспечения его устойчивости надо применить ленточный фундамент. Под него копают траншею, а в местах установки столбов бурят шурфы диаметром 15-20 см. Сначала бетон заливают в скважины с установленными в них стойками столбов. После этого начинают послойное бетонирование траншеи. По всему предполагаемому периметру забора роют траншею глубиной 20-30 см. Параметры фундамента (габаритные размеры траншеи, армирование, глубина закладки) определяются из расчета прочностных характеристик:

• траншея имеет глубину 20-30 см;
• глубина отверстия под столбы – 90-100 см от поверхности;
• высота фундамента над поверхностью – 40-60 см;
• ширина – 20-35 см;
• расстояние между опорами – 2,5-3,5 м;
• высота опор – до 180 см (сечение кладки 38×38 см).

При наличии на участке нестабильных почв прежде, чем заливать фундамент, укладывают арматуру из стержней (4-6 шт., диаметр 14-18 см). Устанавливаем опору не раньше, чем через 2-3 недели после закладки фундамента, проложив под низ столбов гидроизоляцию.

Столбчатый

Столбчатый фундамент делают на сильнопучинистых промерзающих почвах. Такие основы хорошо противостоят выдавливанию конструкции зимой. Для постройки описываемого фундамента соблюдается распорядок:

• сделать разметку точек расположения столбов;
• устроить гнезда для опор с песочной и гравийной подушкой;
• утрамбовать подушку строго вертикально, применяя уровень;
• залить опоры раствором.

Фундамент не требует большого объема материалов, легко строится и имеет относительно низкую стоимость.

Каменный

Каменный фундамент делается из природного или «рваного» камня. Он имеет высокие прочностные показатели и очень надежен. Однако такой вид фундамента применяется редко, поскольку гармонирует не со всеми видами оград. Он хорошо смотрится с коваными и кирпичными заборами. Устройство фундамента из камня осложнено его большим весом, что, возможно, потребует участия дополнительной техники. Если строится такая основа, надо подготовить материалы:

• камень, подобранный по форме и размеру;
• раствор с цементом для скрепления элементов;
• бечевка и колышки для разметки траншеи;
• щебень;
• инструмент (лопаты – совковая и штыковая).

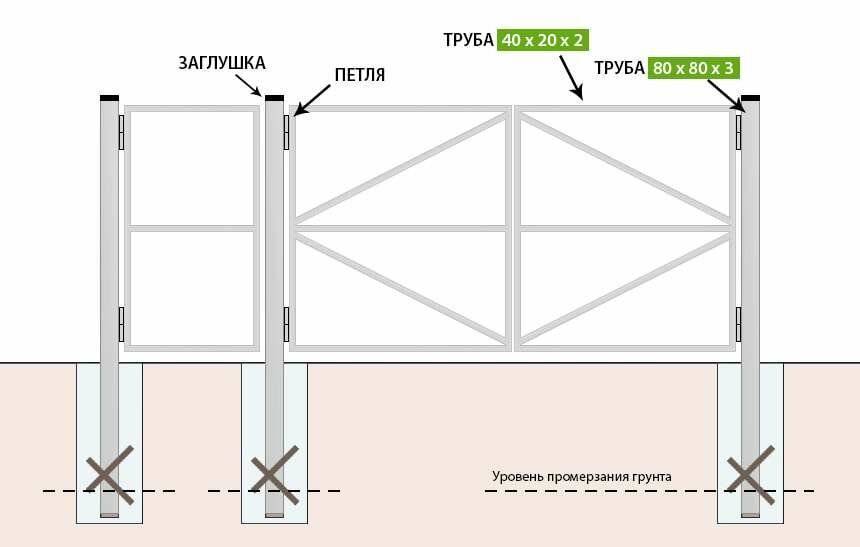

Под распашную конструкцию

Подготовка к установке

Фундамент под распашные ворота отличается простотой конструкции. По большому счету, его подземная часть представляет собой вбетонированные в грунт основания опор – металлических труб, деревянных брусьев или железобетонных столбов.

Сооружение такого фундамента – не слишком сложный, но при этом трудоемкий процесс. Я несколько раз выполнял его в одиночку, и потому со всей ответственностью могу заявить: помощник точно не помешает.

Размер заглубления воротных столбов составляет около 1,5 – 2 м

Работы начинаем с подготовки углублений, в которые мы будем устанавливать воротные столбы:

На линии ворот я наношу разметку, отмечая точки установки опор

Очень важно, чтобы они не выступали за линию забора, иначе наши ворота будут смещены.
По разметке выкапываю гнезда для воротных столбов. Глубина каждого гнезда должна быть не менее 1,5 м (на сложных грунтах — до 2 м), а ширина – минимум на 10 см больше ширины столба по большей стороне.

Гнезда для воротных столбов можно выкопать и вручную

3. На дно каждого гнезда засыпаю минимум 30-40 см песчано-гравийной смеси и тщательно ее утрамбовываю.
4. Для обеспечения максимальной стабильности тяжелых опор можно выполнить первичное бетонирование, залив сверху около 10 см раствора на основе цемента М150 – М200.
5. Изнутри выстилаю гнезда рубероидом, который защитит подземную часть фундамента от почвенной влаги.

Готовим гнездо с помощью ямобура

6. Если конструкция ворот это предусматривает, то по периметру каждой ямы возвожу невысокую опалубку для заливки цокольной части. Для изготовления опалубки использую доски толщиной не менее 20-25 мм.

Бетонировка и монтаж опор

В этом разделе я расскажу, как установить опоры в гнезда и как правильно залить их раствором.

Оптимальный алгоритм таков:

1. Опору устанавливаю в гнездо, опираю на подбетонку или уплотненный гравий и выравниваю.
2. Если на опоре уже приварены петли – корректирую положение детали таким образом, чтобы петли смотрели в сторону проема.

Можно дополнительно укрепить воротный столб раскосами, как на этом фото

3. Устанавливаю веревочные расчалки, фиксируя опору в строго вертикальном положении. Также можно дополнительно зафиксировать столбы в яме с помощью камней или обрезков арматуры – они еще и дополнительно укрепят основание.
4. Готовлю раствор на основе цемента М300 с добавлением песка и гравия. Довожу раствор до консистенции густой сметаны и заливаю его в гнезда вокруг опор, стараясь избегать формирования воздушных карманов.

Гнездо с рубероидной вставкой, готовое к бетонировке

5. Арматурным прутком несколько раз протыкаю слой бетона, выпуская вовлеченный воздух. Если есть возможность, то можно обработать раствор глубинным вибратором – так он будет еще плотнее.
6. Проверяю, не сместились ли опоры в процессе заливки, дополнительно фиксирую их распорками из досок и оставляю бетон сохнуть.
7. Распорки и опалубку можно будет снять уже через 7 -10 суток, а сами столбы я бы советовал подвергать нагрузкам не ранее, чем через 3 – 4 недели. Время полимеризации бетона составляет 28 дней, и в течение всего этого срока нужно следить, чтобы поверхность раствора не пересыхала.

Опорный столб в бетонном «стакане»

Если заливка основания делается под конструкцию высотой более 2 м с весом створки 200 кг и более, то опорные части можно дополнительно усилить:

• изготовить фундамент на винтовых сваях, ввинтив опоры в грунт и затем залив их бетоном;
• укрепить металлические столбы кирпичной кладкой (по всей высоте или только в нижней части);
• соединить подземные части опор ленточным фундаментом глубиной до 50-60 см – эта импровизированная «стяжка» снизит риск деформации ворот до минимума.

Опоры с поперечной стяжкой ленточного типа

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Установка столбов

Установка ворот и калитки в первую очередь требует крепких и надежных опор, которые в большей степени отвечают за их работоспособность.

1. В первую очередь необходимо своими руками установить один столб, так как от него будет проще делать последующие более точные замеры. Для этого под него выкапывается яма глубинной около метра, но не меньше глубины промерзания, в северных районах она может доходить до 2 м.

1. Затем на дно ямы насыпается щебень и песок, то есть делается своеобразная подушка около 20 см и хорошо утрамбовывается.

1. Далее берется столб из профилированной трубы и вставляется в яму, длина его зависит от глубины ямы и выбранной высоты ворот. Можно так же поставить и кирпичный столб, но этот вариант довольно проблематичный и требует для начала оснастки фундамента, та потом возведения конструкции. Выбрав столб из профилированной трубы, мы получаем более быстрый монтаж.

1. Затем необходимо приготовить раствор из мелкофракционного щебня, песка и цемента и залить им установленный в яму столб. Чтобы в растворе не оставался воздух, его нужно хорошо утрамбовать.

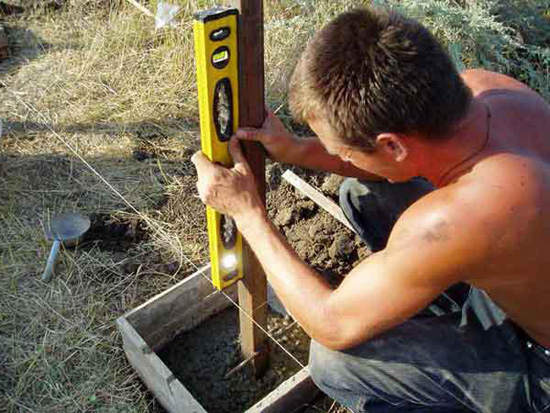

Когда заливка будет закончена, с помощью уровня проверяется вертикальность, это довольно важно, потому как не должно быть не малейших перекосов, иначе створки ворот не смогут правильно закрываться и будут заклинивать.

1. Затем сразу может выполняться последующая установка столбов. Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб.

Какие столбы и когда лучше применять

Столбы для ворот могут изготавливаться из следующих материалов:

Металлические трубы

Используются профилированные или круглые трубы. Чем большую толщину имеют стенки труб, тем дольше такие опоры прослужат при грамотном уходе. Трубы отлично удерживаются в бетоне и выдерживают значительный вес створок. Требуется предварительная обработка гидроизоляционными материалами и покраска. Небольшой вес труб дает возможность их самостоятельного монтажа.

Профтруба для столбов

Железобетонные столбы

Конструкции из железобетона плохо переносят механические воздействия и вибрации, поэтому их нежелательно устанавливать в качестве опор в тех местах, где часто проезжает грузовой транспорт. Изделия отличаются большим весом, поэтому для их установки требуется наличие специальной техники. Если же использовать столбики небольшого сечения, то долго они не прослужат и забор или ворота попросту завалятся.

Железобетонные столбы

Каменные или кирпичные опоры

Достаточно прочны и долговечны, презентабельно смотрятся. Могут успешно применяться для монтажа ворот. Чтобы усилить кирпичную или каменную кладку, внутрь будущей опоры вставляется металлическая труба. Кладка ведется вокруг этой трубы, соединяясь с ней посредством анкеров или закладных элементов. Пустоты между кирпичами (камнями) и трубой заполняются бетонным раствором.

Виды деревянных ворот

Владельцы частных домов устанавливают на своих участках 4 основных вида ворот:

• распашные;
• откатные;
• подъёмные;
• ворота с калиткой.

Распашная конструкция ворот самая популярная. Изготовить её можно как полностью из пиломатериалов, так и с металлическим каркасом. Исключение составят петли для навеса — они всегда металлические.

В откатных воротах каркас всегда металлический, смонтированный на профилированной балке. Балка перемещается по роликовым опорам. Деревянным здесь может быть наполнение или декорирующие элементы.

Подъёмные ворота из дерева встречаются очень редко и относятся к дорогому варианту исполнения. Чаще всего полотно ворот такого формата выполняют металлическим. Подъём происходит механическим приводом ручного или автоматического исполнения.

Ворота с калиткой являются разновидностью распашной конструкции. Калитка может быть отдельным элементом на своей опоре, либо частью створки.

Из какого дерева лучше делать ворота

Особо ценные сорта древесины редко используются в изготовлении.

Обработанные защитными составами, створки могут прослужить достаточно долго.

Вторая по популярности — сосна, имеет меньшую стойкость к влажности и быстрее приходит в негодность, требует более тщательного ухода. Пиломатериалы из лиственных пород древесины при высокой влажности очень сильно изменяют свою геометрию и для применения на улице непригодны!

В досках и брусках должны отсутствовать крупные сквозные сучки и смоляные ходы. Последние при нагревании начинают выделять смолу и портят внешний вид готовых ворот.

Какой кирпич выбрать

Кладка кирпича и монтаж закладных ворот

Чертеж и материалы для строительства забора с кирпичными столбами

Как правило, столбы выкладываются в 1,5 или 2 кирпича с показателем сечения 380Х380 мм или 510Х510 мм. Высота сооружения составляет до 3-х метров. Кладка осуществляется со смещением швов нижнего ряда, который перекрывается верхним рядом кирпичей. Шов стандартный — 8—10 мм.

Основу закладных для откатных ворот в кирпичных столбах составляет швеллер. К нему приваривается каркас из арматуры.

Монтаж предполагает следующие этапы:

• отрезание швеллера заданной длины;
• отрезание стоек профиля;
• перпендикулярное приваривание к опоре элементов профильной трубы;
• обвязка закладной каркасом из металлических прутьев;
• проверка прочности конструкции.

Закладная выступает важным элементом. Монтаж предполагает четкое соблюдение размеров и уровней.

Отсутствие швеллера

Очень часто случается так, что швеллер отсутствует или скрыт под слоем кирпича. Придётся его установить. Если у кирпичной опоры внутри имеется армирование толстым металлом, достаточно будет просто закрепить на нём короткий кусок швеллера, по высоте примерно равный длине створок. Данное крепление выполняется при помощи закладных, в качестве которых используются металлические пруты или арматура, забиваемые в кладку по краям швеллера и привариваемые к нему.

Для того, чтобы выполнить эту операцию более аккуратно, рекомендуется сделать в металлопрокате отверстия. Это позволит скрыть вбитые в столб закладные от посторонних глаз. Само собой разумеется, что отверстия нужно будет заварить и зачистить болгаркой. В случае необходимости их можно зашпаклевать.

Что стоит учесть при монтаже распашных ворот?

Пошаговая инструкция монтажа

Присоединение распашных ворот к столбам

Калитка – обязательный элемент любого ограждения. Через нее можно попасть на территорию или занести необходимые вещи. Она крепится к опорам, которые способны стать важным элементом дизайна ограждения в целом. Для отделки опор могут использоваться различные материалы. Особой популярностью при этом пользуются опоры, декорированные кирпичом. Такие опоры не только прекрасно выполняют возложенную функцию, но и делают установленное ограждение более презентабельным. Главное, все сделать очень аккуратно.

Опоры, обложенные кирпичом

Расчёт основных параметров для установки своими руками

Чтобы посчитать количество закупаемых материалов, необходимо определить параметры забора — общую длину, высоту, частоту установки опор и так далее. Алгоритм расчёта следующий:

1. Измерьте общую длину ограждения с помощью рулетки. Высоту изгороди определяйте из соображений безопасности и на основании личных пожеланий. Как показывает практика, строить сплошной забор высотой более 2,5 м экономически нецелесообразно. Оптимальная высота, позволяющая экономить материалы, — 2 м (шестиметровая труба делится на 3 части).
2. Определите высоту столбов. Принцип такой: для создания надёжного опорного рычага в грунте стойка должна быть погружена в землю не менее, чем на 1/3. Если планируется построить 2-метровое ограждение, то минимум 1 м опоры должен находиться в земле, тогда её полная длина составит 3 м.
3. Посчитайте число столбиков в зависимости от интервала их установки.

Ограждения высотой больше 2,5 м лучше делать из сетки

Важно правильно подобрать шаг установки опор, зависящий от площади и парусности ограждения. Расстояние между столбами должно лежать в пределах от 2 до 3 м. Меньший интервал принимать нецелесообразно с точки зрения экономии, а больший резко снижает надёжность сооружения

Точный подбор производится в индивидуальном порядке

Меньший интервал принимать нецелесообразно с точки зрения экономии, а больший резко снижает надёжность сооружения. Точный подбор производится в индивидуальном порядке.

Сплошная изгородь с оптимальным расстоянием между столбиками 2,5 м

Пример расчёта для длины ограждаемого участка 13,4 м при высоте забора 1,5 м:

1. Если разбить это расстояние на 4 секции, то шаг столбов выйдет 3,23 м. При такой длине пролёта забор можно строить из кирпича или сетки-рабицы на металлических столбах. Профлист или другой сплошной материал ставить крайне нежелательно, стойки расшатает ветром.
2. Разбивка на 5 секций даст оптимальный интервал — 2,56 м. Это подходящий вариант для большинства заборов, как деревянных, так и металлических.
3. Если поделить расстояние на 6 пролётов, то длина каждого получится 2,12 м. Надёжность такого забора будет на высоте, хотя вырастет стоимость строительства. Но здесь можно сэкономить на сечении столбов и взять меньший типоразмер по сортаменту.

Пример разбивки на 4 пролёта

Пример разбивки на 5 пролётов

Если выбрать оптимальный шаг 2,5 м, то на возведение ограждения потребуется 6 опор, выступающих над уровнем земли на 1,5 м. По расчёту полная длина стойки вместе с подземной частью равна 1,5 / 2 х 3 = 2,25 м, с запасом — 2,5 м. Итого потребуется 2,5 х 6 = 15 м трубы или швеллера.

Разбивка на 6 пролётов

Необходимые материалы и инструменты

Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.

Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.

Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.

Столбы для навесных ворот кирпичного забора

Столбы для навесных ворот кирпичного забора схема.

Немного иначе производится установка двух столбов, к которым прикрепятся в дальнейшем ворота. Ведь для них необходимы особые условия монтажа. В большинстве случаев для кирпичных столбов не требуется внутренний стержень, однако без него никак не обойтись, если вы будете навешивать ворота на них. Поэтому те 2 столба, которые отмечены на вашей схеме как опорные столбы для ворот, должны иметь внутри металлический стержень. Это не означает того, что вам нужно полностью заложить трубу (или любой другой столб) кирпичом. Тогда вам просто не к чему будет прикреплять металлические ворота. В данном случае на этапе возведения фундамента между этапами рытья ямы и засыпания в нее песка появляется еще один — закрепление в яме металлического стержня. Опять же, не забывайте о том, что стержень одной своей стороной должен выходить из кирпичного столба. При этом стоит помнить, что чем выше столб, тем длиннее должен быть стержень. Обычно рекомендуется утопить столб в землю примерно на одну треть от общей длины столба, возвышающегося над поверхностью земли. Именно так производиться монтаж столба из кирпича, для того чтобы затем к нему были приварены ворота.

Столбы для навесных ворот

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

• На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
• По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя  воротной конструкции  играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.

Чем отличаются столбы для ворот?

Кирпичные опоры гармонично сочетаются с другими материалами — от дерева и профнастила до металлической ковки. Порой столбы устанавливаются с целью создания надежной подпорки для ворот. Основные задачи такой конструкции — эстетическая привлекательность и опора. Сооружение при этом будет долговечным, прочным и надежными.

Колонны, предназначенные не для сооружения пролетов изгороди, а для крепления ворот и калитки, должны выдерживать нагрузку при частом открывании и закрывании створок ворот, сильный ветер, к тому же не проседать. Для этого дополнительно требуется укрепление железными трубами, асбестоцементом, цементом. Если крепление заборных столбиков происходит только асбестоцементом, то эти требуют дополнительного усиления в виде арматуры. Металлическая труба закапывается глубже в землю, чем сердцевина опор по периметру изгороди. Фундамент будет занимать больше пространства. Таким образом увеличивается стойкость и будет предупреждено расшатывание колонн.
