Установка металлического гаража своими руками

Фундамент — база для конструкции

1. Установка на металлические полозья:

• выравнивание площадки и удаление органики;
• по длине гаража приваривают две трубы (ᴓ10-15 см), сделав предварительно срезы с одной стороны под углом 45◦;
• из 2-х отрезков трубы формируют загиб, по типу санок;
• торцы заваривают;
• полозья покрывают битумной защитой.

• Установка на ленточный фундамент:
• по периметру роется траншея 20х40см;
• устанавливается опалубка для надземной его части (20х30см);
• место заливки армируется прутом ᴓ6-7мм;
• готовится бетон на основе марки М300;
• заливается траншея и опалубка;
• по углам устанавливают пруток (h =30см) для анкерного соединения с металлом гаража;
• через неделю можно продолжать работы по сборке гаража.

Установка на монолит:

• подготовка площадки, отсыпка её песком;
• разметка под опалубку;
• сооружают опалубку (на 30-40 см выше грунта);
• выстилают полиэтиленом;
• в 2 ряда укладывают армирующий пруток;
• заделывают по углам прутки для анкерного соединения;
• заливают и выравнивают бетон;
• последующие работы продолжаются после схватывания бетона.

Установка на заводские бетонные плиты.

Пол и внутренняя отделка — завершение работ

Как сделать пол в металлическом гараже своими руками?

1. Если гараж поставлен на капитальный фундамент, для пола вариантов два: бетонный и деревянный. Если установка была на сварные полозья — только дерево. В любом случае дерево пропитывается защитным составом от гниения, и возгорания.

Бетонную стяжку при ленточном фундаменте делают так:

• утрамбованную площадку засыпают песком;
• кладут слой гидроизоляции;
• на него — армирующую сетку;
• заливают бетоном;
• выравнивают заливку по маякам;
• через неделю кладут доску по уложенным лагам;
• выезд из ворот — из того же материала, что и пол.

Пониженная теплоизоляция металла требует не просто отделки металлического гаража внутри, а обязательного применения утеплителя для металлических стен, потолка и даже ворот.

Из классических материалов применяются:

• стекловата;
• минеральные плиты;
• пенопласт.

Предпочтительней те из них, которые в меньшей степени огнеопасны. Из новых утеплителей с интересными технологическими характеристиками применяются:

• пеноизол — карбомидный пенопласт, вспененный в процессе полимеризации;
• астратек (состав подобный краске, и наносится так же — кистью);
• пенополиуритан (ППУ) — супер-изолятор с 60-летней эксплуатационной гарантией.

Утеплители производятся в рулонах и в виде плит. Плиты укладывать удобней, а для работы с рулонным материалом понадобятся дополнительные руки. Утеплять можно и снаружи и внутри, но фасадные работы будут всегда дороже.

Чем обшить железный гараж — фото:

Как обшить металлический гараж изнутри?

• утеплитель кладётся прямо на стену, промазанную специальным клеем (при каркасной конструкции гаража — в промежутки между стойками);
• фиксируется дюбелями;
• раствором заделываются стыки;
• крепится гидроизоляционная мембрана;
• стартовый слой штукатурки укладывается на сетку;
• финишная отделка выполняется по второму слою.

Справка: По той же схеме, что и стены утепляют потолок и ворота гаража. В качестве отделки можно применить облицовку вагонкой или покраску силикатными красками.

Стоит помнить, что внутренняя отделка стен с использованием утеплителя, уменьшит площадь металлического гаража. Поэтому, определяясь с размерами под габариты транспортного средства, нужно правильно рассчитать степень свободы для автомобиля.

Читайте о том, как сделать в гараже погреб, смотровую яму, кессон и подвал.

Ворота

Стандартная ширина ворот — 3 метра, но для удобства эксплуатации имеет значение их конструктивная особенность:

распашные ворота имеют 2 створки, открывающиеся наружу, что требует достаточного места перед гаражом;
распашные ворота с калиткой, позволяют пользоваться входом, не распахивая ворота настежь, что особенно важно в холодное время года;
подъёмные ворота состоят из цельного полотна и требуют усилий в эксплуатации;
секционные ворота устанавливаются в боковые и притолочные направляющие, деформация которых может осложнить пользование входом;
откатные ворота требуют наличие свободного места (1/2 ширины) для сдвига полотна;
рулонные ворота (самые компактные) представляют собой подвижные ламели, наматывающиеся на установленный сверху барабан; подъём может осуществляться механически (вручную) и автоматически (электроприводом).

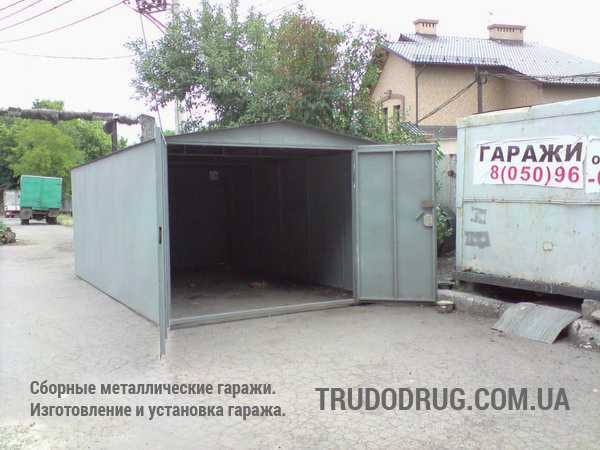

Гаражи металлические сборные (разборные): как построить железный гараж своим руками

Все чаще автолюбители останавливают свой выбор на сборно-разборных конструкциях. Гараж металлический сборный удобен тем, что при его установке не требуется автокран или иная спецтехника. Такую работу нетрудно выполнить вдвоем, не прибегая при этом к услугам профессиональных строителей. Это еще больше сокращает расходы и делает такой вариант обустройства стоянки личного автомобиля еще более доступным. Еще одним важным преимуществом сборно-разборного сооружения является возможность оперативного перемещения конструкции, и поэтому ее используют для обустройства временной парковки, либо в тех случаях, когда в перспективе предполагается перенос места установки.

Конструкция такого сооружения достаточно проста: металлический каркас и заполнение листовым прокатом или профнаситилом. Сборка производится из крупных модулей и отдельных деталей. Все элементы конструкции фиксируются между собой болтовыми соединениями. Обязательным условием монтажа сборного гаража металлического своими руками является подготовка площадки и основания.

Учитывая небольшой вес всей конструкции ее можно монтировать на фундаментные блоки, кирпичи, щебеночную или забетонированную площадку. Если в процессе монтажа между металлическими конструкциями и основанием получается щель, то, в зависимости от размера, ее заделывают монтажной пеной, раствором или закладывают кирпичом.

Сооружаем и утепляем стены гаража – инструкция и советы

Наружная обшивка каркасного автоангара выполняется профнастилом либо листовой сталью толщиной 1,2–1,8 мм. В последнем случае можно использовать и обычные стальные листы, и оцинкованные. Изделия с антикоррозионным цинковым покрытием характеризуются хорошим противодействием атмосферным воздействиям. Понятно, что постройка из них будет более долговечной.

Утепление стен гаража

Своими руками обшивать гараж проще профилированными листами. К каркасу они прикрепляются саморезами по металлу, болтами с гайками или сваркой. Выбор технологии крепления за вами. Если будете использовать саморезы (именно так и поступают многие умельцы-самоучки), следите за тем, чтобы в профлисты крепежные элементы входили четко перпендикулярно. Обшивка и утепление стен выполняется следующим образом:

• На угловой части конструкции монтируете первый профилированный лист. Выводите встык с ним вторую панель, потом третью, четвертую и так далее.
• Места стыкового соединения листов обрабатываете изнутри монтажной пеной.
• Оклеиваете пароизолятором (можно использовать Мегаизол, Алюфом или любой другой материал) внутреннюю часть обшивки.
• Делаете внутри автодомика обрешетку, применяя гипсокартон и алюминиевые рейки, размещаете в созданной конструкции выбранный утеплитель (пенополистирол, минеральная вата).
• Оклеиваете поверхность теплоизоляционного материала еще одним слоем пароизолятора.

Теперь можно облицевать стены любым подходящим материалом, например, вагонкой. Если гараж, который вы возвели своими руками, будет использоваться исключительно в теплое время года (возможно, вы строите его на даче, где не бываете зимой), утепление постройки производить необязательно. При постоянной же эксплуатации автоангара из профильной трубы и профлистов укладка теплоизоляции является обязательной процедурой. Иначе в вашем гараже с наступлением холодов будет холодно и сыро.

Ворота для самодельного металлического автодома рекомендуется делать из 4–5-миллиметровых по толщине стальных листов. Более тонкие изделия применять нежелательно. Ворота обычно изготавливаются распахивающимися (двухстворчатыми). Последний совет. Окрашивание гаража из металлоконструкций лучше всего выполнять акриловыми красками. Они превосходно предохраняют трубы и профлисты от коррозии и не выцветают.

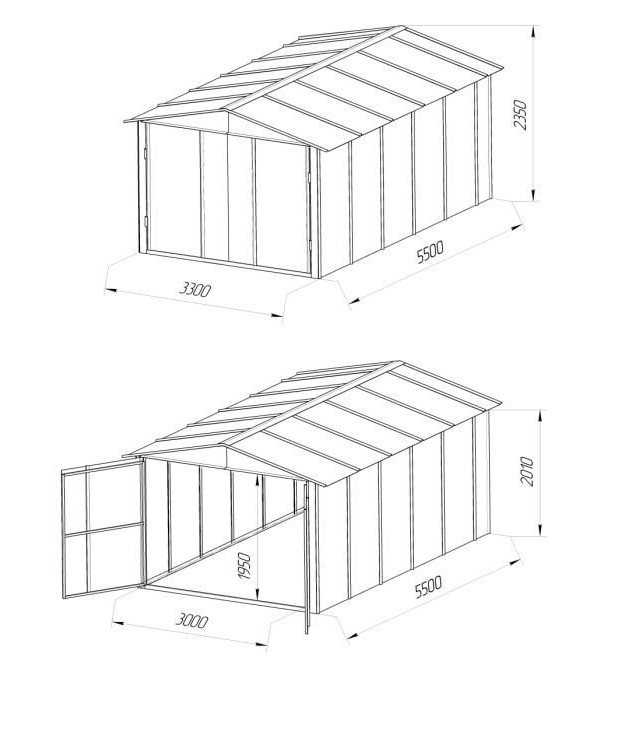

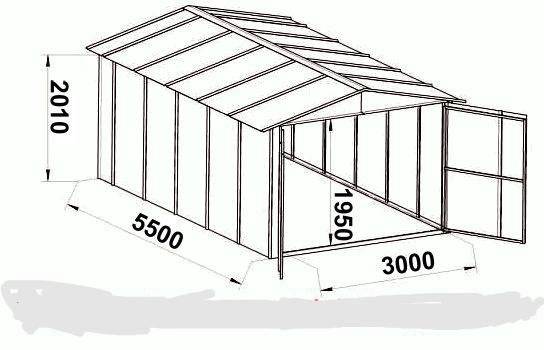

Схема сборки металлического гаража

Вначале на подготовленную заранее площадку выкладываются все купленные крепежные элементы и стойки для нижней обвязки периметра разборного гаража. Швеллер необходимо закрепить жестко металлическими связями, а на каждом из углов обвязки установить угольники. Все крепления соединяем с помощью болтов и гаек с шайбами.

Следующим шагом устанавливаются 2 угловые панели, а к ним поочередно добираются панели для обшивки, шириной по 50 см. При собирать наборы панелей лучше отдельно по каждой из стен гаража непосредственно между заранее закрепленными углами. Так Вы обеспечите жесткость и соблюдение всех размеров конструкции бокса.

Далее по верху закрепленных стен по бокам гаража крепим стальные уголки. Их с помощью горизонтального уровня и отвеса регулируют для соблюдения абсолютно вертикальности стен. К этим уголкам крепятся торцевые панели и устанавливаются промежуточные фермы для кровли. При этом ферма располагается опорными концами на места двойных пазов, отмеченных в конструкции верхней обвязки маркером.

Между промежуточными фермами в пазы с помощью болтов крепиться обрешетка. Причем под каждым скатом кровли должна крепится обрешетка определенного типового размера. Не перепутайте готовые элементы при их закреплении. Также не забудьте закрепить дополнительную обрешетку под металлические листы крыши, располагающиеся на середине ската.

Последний шаг связан с раскладкой стальных листов на фермах и закрепление свеса кровли к обрешетке. Обязательно проверьте длину света над стенами – он должен быть не меньше 10 см. Также чтобы избежать попадания влаги на конструкции каркаса сделайте 50 мм перекрытие между соседними листами. Для дополнительной герметизации крепежа и отверстий от болтов в листах кровли необходимо использовать специальные уплотнительные шайбы. Места нахлеста стальных листов крыши дополнительно уплотняются при помощи резиновых полос и с специальным составом мастики марки УМС-ГНС.

После завершения работ по установке заводского разборного металлического гаража необходимо проверить его габариты, затянуть все соединения и повесить на петли ворота вместе с калиткой. Если есть проблемы с открытием створок, то нужно смазать места соединений машинным маслом.

Сколько весит металлический гараж 3х6? Ответ в статье!

В среднем вес гаража металлического 3х6 разнится в пределах 3-4,5 тонн. Информация о том, сколько весит гараж, может Вам понадобиться только в 2-ух случаях:

Вы еще не выбрали, какой металлический гараж собираетесь покупать.

В данном случае вес металлического гаража будет влиять на стоимость доставки и ту нагрузку, которую получит бетонное основание. Если вы приобретаете гаражный бокс у конкретной фирмы-производителя, то всю необходимую информацию можно найти в накладной информации.

Вы решили перевезти свой старый металлический гараж на новое “место жительства”.

В данном случае знать точный вес металлического гаража 3х6 достаточно затруднительно, так как многие варят его самостоятельно. При этом используется различные варианты материалов – начиная от разнообразных конфигураций уголков и заканчивая изменяющейся по всему периметру толщиной металла.

Если Вы столкнулись со 2-ой ситуацией, то по нашей методике Вы быстро посчитаете примерный вес и сможете правильно подобрать манипулятор.

Ориентировочный расчет того, сколько весит металлический гараж 6 на 3 метра

Вес металлического гаража 3х6

Исходные данные: длина 6 метров, ширина 3 метра и высота 2 метра. Основа конструкции — цельносварной тип гаража, в котором в виде обшивки выступает слой листовой стали с толщиной в пределах 4 мм (самый распространенный вариант). Это минимальные стандартные размеры гаража для любой модификации легковой машины.

Важно: Сколько весит железный гараж, будет в основном зависеть от значения толщины листового покрытия и общей площади поверхности. Основа конструкции для легковых автомобилей весит не меньше 2 тонн

Само покрытие кровли выйдет в 1-1,5 тоны. Оставшийся вес придают стеллажи и полки, которые установлены внутри.

Вкратце для расчета делаете следующее: Рассчитываете объем гаражного бокса, умножая длину, толщину и высоту по осевым размерам. Затем, зная значения объема кровли и стены, вы полученные цифры умножаете на удельный вес листового металла. В итоге получаем вес, который на 5-10 кг будет отличаться от реального.

Прямой пример расчета веса металлического гаража

Считаем все элементы поочередно:

• Площадь боковых стенок: 2*6*2 штуки = 24 кв.м.
• Площадь 2-ух скатной крыши с учетом небольшого вылета козырьков: 2*1,9*6,2*2 стороны = 47 кв.м.
• Площадь задней и торцевой стены считаем вместе с воротами: 3*2*2 штуки = 12 кв.м.
• Примерное значение площади 2-ух треугольных фронтонов составляет 4-4,5 кв.м.
• При наличии металлического пола, считаем и его площадь: 3*6 = 18 кв.м.
• Складываем все полученные значения: 24+47+12+4+18 = 105 кв.м.

Транспортировка в разобранном виде

Для того чтобы привезти гараж в разобранном виде потребуется транспорт, вместимость которого зависит от размеров и веса деталей конструкции. В некоторых случаях для перевозки достаточно грузовичка типа Газель грузоподъемностью до 1,5 тонн, а может потребоваться и более тяжелые автомобили, с большей площадью кузова. Погрузка тоже полностью зависит от размеров и веса.

Если детали небольшие и весят не более 100 кг каждая, то погрузку можно осуществить вручную, при более увесистых конструкциях, потребуется кран.

Особое внимание необходимо уделить подготовке к транспортировке, а именно разборке. Если на гараж нет чертежа или какой-либо другой документации, при помощи которой можно определить положение панелей при сборке, то на этапе разборки нужно пометить каждую из деталей, сделать фотографии собранной конструкции

Сколько весит металлический гараж 3х6: как рассчитать показатели массы

Металлический гараж – надежное строение, защищающее ваш автомобиль от непогоды и угонщиков. Его легко возвести, стоит он недорого и, в случае необходимости, коробку можно перевезти в другое место, не разбирая. Однако для перевозки металлического гаража требуется знать его массу, чтобы выбрать подходящий подъемный кран и фургон, не переплачивая. Давайте разберемся, сколько весит готовый металлический гараж, и какие способы подсчета существуют.

Зачем нужно знать массу металлического гаража

Информация о весе металлического гаража требуется владельцам в следующих случаях:

1. Возникла потребность перенести постройку на новое место.

Для его подъема и перевозки требуется знать исходную массу, чтобы правильно заказать погрузочную технику, арендная цена которой сильно разнится в зависимости от мощности. Ситуация осложняется тем, что большинство построек, разборных или сварных, делаются хозяевами самостоятельно, и предварительный подсчет их массы не производился. В таком случае требуется вычислять вес самостоятельно.

1. Строительство только планируется; или покупается готовая конструкция.

Знать вес нужно для заказа адекватного по мощности транспортного средства, для доставки груза на место. Фундамент для здания также заливается с расчетом под определенную нагрузку, и если сделать его неправильно, надежность конструкции значительно снизится. Рассчитать массу в таких случаях не составляет особого труда, так как:

• компании, производящие металлические гаражи на заказ, указывают вес в технической документации к проекту, получить доступ к которой может каждый покупатель;
• в случае самостоятельной сборки определить массу строительных материалов при покупке гораздо проще, чем высчитывать вес уже готового здания.

Обратите внимание! Стандартным размером считается конструкция 3-х метров в ширину и 6-ти метров в длину. Высота стен – 2 метра, полная высота конструкции – 2,6 метра

Как рассчитать вес самостоятельно

Расчет итоговой массы металлического гаража, габариты которого составляют 3х6 метра, выполняются по следующему алгоритму:

1. Вычисляем площадь боковых стен. Площадь одной стены равна 2*6=12 м2. Умножаем полученное значение на 2 и получаем суммарную площадь обеих стен – 24 м2.
2. Рассчитываем площадь крыши. Учитываем, что крыша двускатная, и ее габариты немного превышают размеры строения за счет козырьков. Площадь одного ската равна: 2 метра * 1,9 метра * 6,2 метра = 23,56 м2. Площадь двух скатов равна 47,12 м2.
3. Площадь передней стены, с учетом ворот, и задней составляет 12 м2.
4. Фронтоны, формирующие крышу здания, имеют площадь 4 м2.
5. Некоторые гаражи имеют металлический пол. В таком случае его площадь составляет 18 м2.
6. Теперь мы знаем все данные, и остается только сложить их вместе: 4 + 12 + 18 + 24 + 47 = 105 м2.

Теперь необходимо определить толщину металла, которым облицовывался каркас. Большинство конструкций делаются из листов металла, толщина которого составляет 4 миллиметра. Один квадратный метр такой обшивки весит 31,4 килограмма. Теперь мы можем рассчитать общий вес материала, использованного при обшивке каркаса: 31,5 х 105 = 3 292 килограмма.

Каркас конструкции, вместе с воротами, имеет вес около 1 тонны. Складываем полученные цифры и получаем итоговое значение в 4,3 тонны. Значения могут варьироваться в большую или меньшую сторону, в зависимости от толщины створок ворот и материала, из которого изготовлялся каркас.

Калькулятор для расчетов

Расчет массы металлического гаража любых размеров легко рассчитывается при помощи специального калькулятора. Для этого от пользователя требуется ввести необходимые для вычисления габариты, а программа сама рассчитает итоговые цифры и выдаст результат. Некоторые калькуляторы позволяют рассчитать не только вес металлического гаража, но и показывают его приблизительную стоимость.

Заключение

При необходимости рассчитать массу строения не составляет никаких проблем, ведь для решения задачи существует большой набор инструментов. Если вы торопитесь, и расчеты требуются как можно быстрее – выбирайте калькулятор. Предпочитаете вести подсчет самостоятельно – пользуйтесь алгоритмом, представленным выше. Аналогично рассчитываются и другие типовые размеры, с внесением небольших коррективов.

Как продлить срок службы эксплуатации?

Чтобы установленный вами гараж прослужил вам как можно дольше, следует обязательно подготовить поверхность перед его установкой

Также важно учитывать и то, что конструкция, установленная на болотистой почве, намного быстрее станет непригодной для эксплуатации. Лучше всего такие постройки устанавливать на возвышенностях и в сухих местностях. Чтобы ваш гараж выглядел привлекательно изнутри, можно использовать вагонку или фанеру

На пол можно постелить линолеум или резиновое напольное покрытие

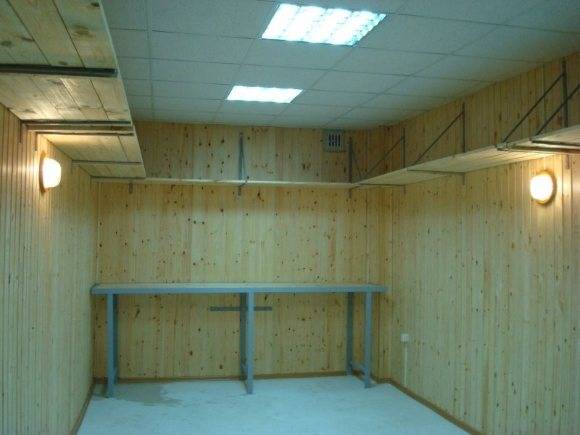

Чтобы ваш гараж выглядел привлекательно изнутри, можно использовать вагонку или фанеру. На пол можно постелить линолеум или резиновое напольное покрытие.

Подводя итог, стоит отметить, что Ижорский гараж является самым доступным в финансовом плане. Он прекрасно подойдёт для установки на даче или в частном дворе. Если правильно провести подготовительные работы при его установке, то такая конструкция прослужит вам много лет. А если добавить секции в стандартную комплектацию, то гараж станет более просторным и удобным в использовании.

Глубина и тип фундамента

При его выборе обязательно учитывается вес конструкции и вид грунта. При возведении стен из шлакоблоков достаточно обустройства мелкозаглубленного ленточного или столбчатого основания. Его можно залить из бетона или соорудить из тех же блоков.

Но, если для возведения стен используются пустотелые конструкции, то для обустройства фундамента понадобятся полнотелые шлакоблоки. Фундамент из них способен выдержать конструкцию весом до 100 т.

Подготовка траншеи

Разметка фундамент для гаража

Перед началом работ необходимо определиться с шириной и длиной строения. Чертежей и фото гаража, возведенного своими руками, в сети немало. Для легкового авто стандартных размеров достаточно будет возведения здания размером 3х6 м. По ширине необходимо оставить запас в 70 см для удобства прохода и обустройства стеллажей. Если к гаражу планируется пристроить мастерскую, то длина или ширина соответственно увеличиваются. Приемлемая высота такого строения составляет 2,3 м.

При выборе места для гаража обязательно проверьте план коммуникаций, чтобы не повредить водопроводные и газовые трубы. Для разметки будущей траншеи используют металлические прутки или прочные деревянные кольями с заостренными концами. Их расставляют по углам и сторонам будущего фундамента через каждые 1,5-2 м. Между ними туго натягивают прочный шнур. Для получения идеального прямоугольника его следует протянуть и от углов – диагонали должны получиться равными по размеру и иметь одинаковые углы пересечения.

Траншею роют вручную – при использовании техники грунт будет осыпаться. После его выемки на глубину 70-80 см (на глинистых грунтах на 150 см) землю следует тщательно уплотнить. Для беспроблемных почв большой необходимости в этом нет. На слабых же грунтах эта процедура является обязательной. При хорошем уплотнении песчаной почвы, супеси или суглинка просадка может составлять до 0,5 м.

Если в гараже предусматривается смотровая яма, вначале готовится котлован для нее. Такую яму укрепляют временной опалубкой, а лишь затем приступают к подготовке траншеи для фундамента.

Укладка блоков для фундамента

Ленточный фундамент из шлакоблоков

Основным минусом шлакоблоков является невысокий показатель на изгиб. Даже при небольшой подвижке грунта, к примеру, во время оттаивания его весной, по ним могут пойти трещины.

Поэтому обустройство гаража следует начинать с выбора типа основания. Возведение фундамента из шлакоблоков допустимо лишь на сухих песчаных почвах, супесях или суглинках. При строительстве на влажном грунте зданию потребуется основание, уходящие под землю ниже точки его промерзания.

Шлакоблоки укладывают на подушку из песка и щебня толщиной 40 см. Вначале траншею необходимо гидроизолировать. Для этого используют рубероид или стекловолокно.

Для получения более массивной подошвы шириной 40 см первый ряд блоков выкладывают «тычком», то есть поперек стены. Остальные ряды располагают обычным способом, «ложком», то есть повдоль. В этом случае толщина стен фундамента будет равняться 20 см.

Виды ленточного фундаментa

Укладку производят в шахматном порядке таким образом, чтобы каждый из блоков следующего ряда приходился на шов ряда предыдущего. Для получения надежной конструкции вертикальность и горизонтальность рядов выверяется строительным уровнем. Высоту фундамента необходимо рассчитать таким образом, чтобы он возвышался над поверхностью на 0,7 м.

Выложенное основание необходимо упрочить с помощью штукатурной сетки. Ее крепят на цементный раствор толщиной 2 см. Для защиты основания от влаги его покрывают жидким битумом. Поверх него крепится двойной слой рубероида или другого рулонного гидроизолятора. После того, как фундамент будет полностью готов, пространство между ним и грунтом засыпается землей и плотно утрамбовывается.

Для пучинистых почв и при близком расположении грунтовых вод использование блочного фундамента нежелательно. Ведь при подвижке грунта в горизонтальном направлении кладка, да и сами шлакоблоки, могут разрушиться.

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Как сделать гараж из профнастила и сварить каркас: чертеж металлического гаража, сборка и установка

В последние годы в строительстве получило широкое распространение профилированного листа и настила в качестве ограждающих конструкций. Профлист имеет более привлекательный и современный вид по сравнению с обычным листовым прокатом. За счет изогнутой формы профиля, материал обладает большей жесткостью при сравнительно небольшой толщине металла. Благодаря этому гараж из профлиста не только лучше смотрится, но имеет меньший вес и обладает большей устойчивостью и прочностью.

Перед тем, как построить гараж из профнастила, надо продумать его конструкцию, составить чертеж или эскиз. Это пригодится и на этапе закупки материала, и во время строительства. Сначала рассчитывают каркас. Стандартные размеры такого сооружения обычно составляют 5х3 метра. Такие габариты позволяют установить автомобиль и выполнять работы по его техническому обслуживанию. При этом имеется некоторая стесненность и если позволяют размеры участка и финансовые возможности, то лучше сделать более просторное сооружение. Высота не должна быть менее 2-2,2 метра.

Каркас представляет собой параллелепипед, собранный из уголка или швеллера. В зависимости от сечения проката через каждые 1,2-1,5 метра надо устанавливать промежуточные вертикальные стойки. Для заполнения можно использовать обычный лист или профнастил. По возможности надо придать хотя бы небольшой уклон крыше, это обеспечит сток дождевой воды и облегчит сход снега. Ворота могут быть распашными или подъемными. Для большей безопасности конструируя ворота необходимо предусмотреть фиксаторы.
