Установка электросчётчика в гараже: как правильно выбрать прибор?

Выбираем счетчик для гаража

От правильно подобранного прибора учета и другого оборудования зависит безопасная эксплуатация электрооборудования в боксе. Выбор счетчика в гараж зависит от следующих условий:

• Какое электрооборудование предполагается использовать;
• На какое напряжение оно рассчитано — однофазное или трехфазное. Имеется ли в обществе возможность подведения трехфазного напряжения;
• Рассчитывается мощность установленного оборудования.

Собственник должен определиться с видом прибора. Предпочтение отдается недорогим однотарифным устройствам. Владельцы гаражей редко сидят там в вечернее и ночное время. Поэтому нет необходимости приобретать дорогие многотарифные счетчики.

Тип

Промышленностью выпускается несколько типов электросчетчиков для учета электроэнергии. Они подразделяются не только по видам крепления, условиям эксплуатации,но и конструктивно.

До недавнего времени выпускались индукционные приборы. Они простые и недорогие. Могут работать при низких температурах. Но при этом имеют высокую погрешность измерения.

Электронные устройства позволяют контролировать потребляемое электричество с небольшими погрешностями.Но не все производители выпускают приборы, работающие при низких температурах.

Трехфазные счетчики применяются при наличии трехфазного оборудования и возможности его подключения к гаражу. Прибор выбирают с учетом потребляемого тока и одновременной работы оборудования. От этого зависит надежность и долговечность прибора учета.

Конструкция

Индукционнный

Индукционный счетчик представляет собой две катушки. Одна токовая, а ко второй подводится напряжение. Между ними имеется зазор. В зазоре расположен алюминиевый диск, закрепленный в подшипниках скольжения. На оси диска смонтирована червячная пара, соединенная с механическим счетчиком.

При подключении нагрузки возникают вихревые токи, которые заставляют вращаться алюминиевый диск. Вращение передается на механический счетчик, который подсчитывает количество потребленного электричества.

Электросчетчик отличается простотой конструкции, надежностью и долговечностью. К недостаткам можно отнести большую погрешность измерения — до 2%.

Электронный

Современные электронные приборы используют преобразование аналоговых сигналов в цифровые. Для этого применяются специальные датчики импульсов. Они с помощью трансформаторов подключаются к электросети.

Цифровой сигнал поступает на микроконтроллер, который производит подсчет потребленного электричества. Данные отображаются на цифровом дисплее. Такие приборы имеют высокий класс точности 0,5%. Позволяют накапливать и передавать данные по специальным каналам связи.

Трехфазные электросчетчики имеют аналогичное устройство. Наибольшее распространение получили электронные приборы. Они надежны, имеют небольшие размеры, интегрируются в автоматизированные системы учета, некоторые модели могут поддерживать однофазный учет.

От каких факторов зависит выбор счетчика

Выбор электросчетчика следует начать с типа устройства. Изучить инструкцию и подобрать необходимую модель.

После чего выбирают подходящий счетчик в гараж по параметрам:

Рассчитывают максимальный ток потребления. Обычно достаточно 10-50 А. Если предполагается установка металлорежущего станка и другого энергоемкого оборудования, то электросчетчик должен выдерживать нагрузку в 100 А. Но прежде чем монтировать такое оборудование, рекомендуется уточнить параметры подводящей сети. Эту информацию можно получить в электросетях, обслуживающих ГСК;
Установка металлорежущего оборудования предполагает подведение трехфазного питания. Поэтому в правлении кооператива уточняют возможность подведения необходимой линии;
Определяются с характеристиками прибора, подбирают подходящий тип. От дополнительных опций зависит стоимость устройства. На надежность и долговечность цена не влияет. Не стоит в гараж приобретать многотарифные приборы, которые имеют дополнительные опции

Они при эксплуатации гаража, скорее всего, не пригодятся;
При замене вышедшего из строя счетчика на новый обращают внимание на требования к монтажу. Не каждый счетчик можно смонтировать на ДИН рейку;
Для того чтобы определить, какой счетчик электроэнергии лучше поставить, учитывают класс точности прибора

Он не должен превышать 2%. В противном случае его не примут в эксплуатацию контролирующие органы.

Правила и основные требования

Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.

Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:

• электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
• электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
• согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;

• выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
• для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
• проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.

Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.

Короба для прибора учёта

Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба

Такие боксы маркируются следующим образом, в зависимости от разновидности:

Такие боксы маркируются следующим образом, в зависимости от разновидности:

• ЩУ – наиболее простая модель,

  ЩУ и ЩВР

• ЩВР – короб, заглубляемый в стену,
• ЩРН – навесной распределительный бокс.

  ЩРН

Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.

Короб может предусматривать следующую конструкцию:

• напольную;
• встраиваемую;
• накладную (навесную);
• скрытую или открытую;
• цельную или разборную.

Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.

Как правильно выбрать ящик для электросчётчика.

Какое устройство можно установить в гараж

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.

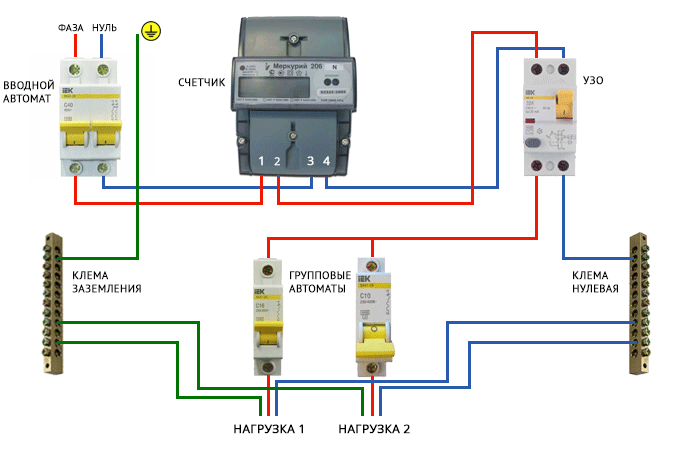

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Постановление правительства рф о счетчиках электричества в гск

Начало судебного разбирательствам положила жалоба, поступившая в УФАС (Управление Федеральной Антимонопольной Службы) от местного жителя. Он счёл незаконными требования энергоснабжающей организации, относительно замены электросчетчика в его частном жилом доме. Организация сама согласилась заменить счетчик, но только при условии, что он будет установлен на фасаде дома.

Кто несёт затраты Закон устанавливает, за чей счет приобретаются, монтируются и содержатся счетчики учета электроэнергии — за счёт средств балансовых держателей:

Затраты по приборам, установленным в квартире или выведенным на лестничную площадку, несут собственники квартир.

Все про закон про вынос счетчика электроэнергии на улицу в 2020 году

• до вводного модуля должно быть не больше 25 м;
• расположение на столбе или внешней стене дома;
• опора должна располагаться на территории вашего участка;
• от земли нужно выдержать расстояние не более 1,75 м.

В этом случае вы можете отказаться от необходимости выносить пробор учета, а отстоять свое право можно в судебном порядке. Обращаться за юридической защитой стоит в том случае, если Энергосбыт вашего региона грозит отключить вас от сети за невыполнение ПУЭ. Это полностью незаконно, так как вы не являетесь нарушителем.

Рекомендуем прочесть: Изменения В Ук Рф В 2020 Году Статья 228 Часть 2 Ук

Как выбрать и установить электросчётчик в гараж

Установка индивидуальных приборов потреблённой электроэнергии требуется не только в жилье, но и на других объектах, в том числе – в гаражах. Рассмотрим особенности выбора и установки электросчётчика в гараже, с учётом предусмотренных разновидностей выпускаемых аппаратов, правил их монтажа и подключения.

Выпускаемые электросчётчики различаются по нескольким критериям. Это распространяется и на приборы учёта, приобретаемые для установки в гараже. Рассмотрим детальнее разновидности таких аппаратов.

По количеству фаз

По числу фаз, счётчики бывают:

• однофазными – когда подключается по одному фазному и нулевому проводам;
• трёхфазными – при одном нулевом проводе присутствует 3 фазных.

Трёхфазные приборы работают на напряжении величиной 380 В и предусматривают возможность использования станочного и сварочного оборудования, хотя и при однофазном счётчике их тоже можно использовать, если у вас все рассчитано правильно.

По числу тарифов

По данному показателю выпускаются аппараты:

• однотарифные,
• двухтарифные,
• многотарифные – учитывающие показания при нескольких тарифах.

Многотарифные приборы программируются таким образом, что показания суммируются отдельно для времени действия определённого тарифа. Это позволяет владельцу сэкономить, перенеся использование энергоёмкого оборудование на период времени, когда действует более дешёвый тариф.

По принципу работы

По принципу работы, потребитель может отдать предпочтение аппарату следующего типа:

• индукционного – устаревшая, но более простая модель, принцип действия которой основан на вращении диска за счёт воздействия электромагнитного поля потребляемой энергии, с отсчётом показаний посредством масштабирующего редуктора;
• электронного – современные модели, преобразующие поток энергии за счёт схемы печатной платы и выводящей данные на жидкокристаллический дисплей;
• гибридного – совмещение двух вышеуказанных видов приборов, где вращение диска преобразуется в отчётные данные электронной схемой.

Первые из указанных счётчиков предусматривают учёт по одному тарифу. Электронные позволяют, наряду с многотарифным измерением, выполнение многочисленных дополнительных опций по контролю показателей сети, хранению данных и прочих функций.

По способу подключения

Счётчики могут предусматривать следующие способы подключения:

• непосредственное – когда провода подключаются непосредственно к прибору, согласно паспортной схеме;
• трансформаторное – с использованием дополнительных трансформаторов, через которые подсоединяется счётчик к сети.

Обычно через трансформатор подключаются трёхфазные приборы.

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15…+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

1.5.29. Счетчики должны устанавливаться в шкафах, камерах, комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8–1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Должно предусматриваться снятие напряжения со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Mitsubishi Galant ✴ Galatea › Бортжурнал › Друг в беде не бросит, или электросчетчик в гараже

Ладно, считаем. 1345 рублей. Ок, все верно, и тут… Да, все правильно — СНОВА ЛИШНИЕ КИЛОВАТТЫ, но уже там чуть ли не на 500 рублей. Тут мое терпение лопнуло. Я реально начал орать. Мужик присел, начал выступать. Я еще громче — мол, задрала ваша хрень, я с вами нормально, навстречу всегда иду, уже пару раз докидывал чтоб вам полегче было считать и раскидываться — что это за фигня? Все больше и больше?

Рекомендуем ознакомиться: Необходимые Документы Для Авансового Отчета При Покупке Товара 2021

Чтоб больше не оставаться в дураках, решил не откладывать покупку счетчика. И тут приехал друг-сокурсник. Я ему обрисовал тему, поплакался, как говорится — он и говорит- поставлю я тебе счетчик, ты только купи все что нужно! А я в этом ни уха, ни рыла… В общем, сегодня скатались и купили и счетчик, и короб, и автоматы… Прочее уже было.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным

Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным. Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
