Как сделать секционные ворота в гараж своими руками, виды и размеры

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие

Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

Замеры и размеры

Проверяем тросы

Проверка и регулировка тросов является первоочередной задачей при работе с секционной конструкцией, ведь даже малая степень провисания запускает процесс деформации направляющих и самих ворот. Производить проверку нужно регулярно и при обнаружении отклонений приступать к регулировочным работам.

Пружина натяжения секционной конструкции

На что же нужно обратить внимание при оценке состояния тросов? Эти элементы должны быть равномерно зафиксированы и не должны слетать, обрываться или менять положение. Если обнаружены те или иные отклонения, их обычно можно исправить своими руками

Делают это следующим способом:

• Поставить шпонки на кронштейнах, расположенных в нижней части. Крепко зафиксировать барабан и винтовой регулятор;
• Затем надо менять положение регулировочного вала до достижения достаточного натяжения троса. Обычно для такой цели требуется сделать два полных оборота вала. По окончании этого действия проводится крепление болтов, расположенных на натяжных элементах-наконечниках, чтобы добиться достаточной фиксации пружинного элемента. Как правило, для ликвидации провисания описанных действий бывает достаточно.

Если этих мер оказалось мало, допустимо одновременное изменение положения валов, расположенных с двух сторон. В таком случае валы распускаются и затем крутить начинают тот из них, который показывает более слабый результат. Во время кручения первого вала необходимо отслеживать, чтобы второй находился в покое. Затем валы крутят одновременно и укрепляют в нужном положении.

Механизм с участием троса

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

Тип подъема ворот

Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.

• Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
• Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
• Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
• Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
• Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.

Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

1. Определить размеры проема.
2. Подобрать материал стен.
3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

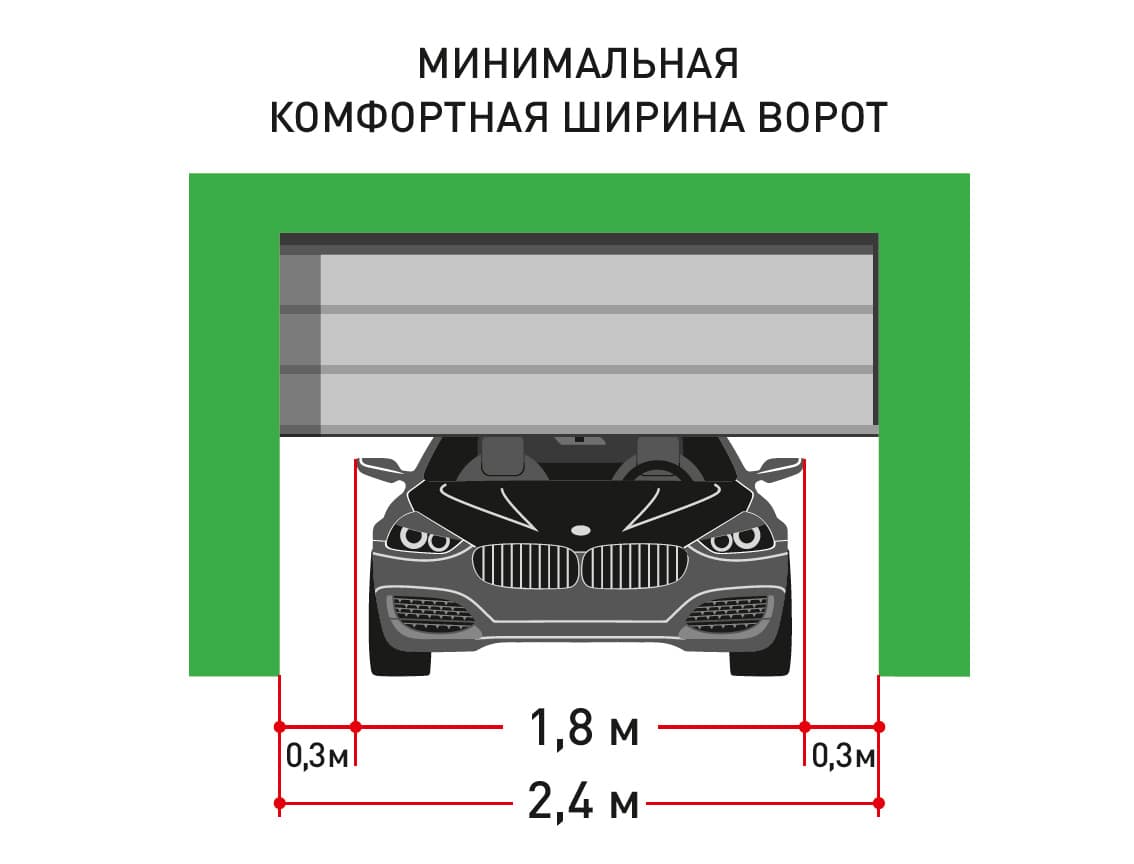

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

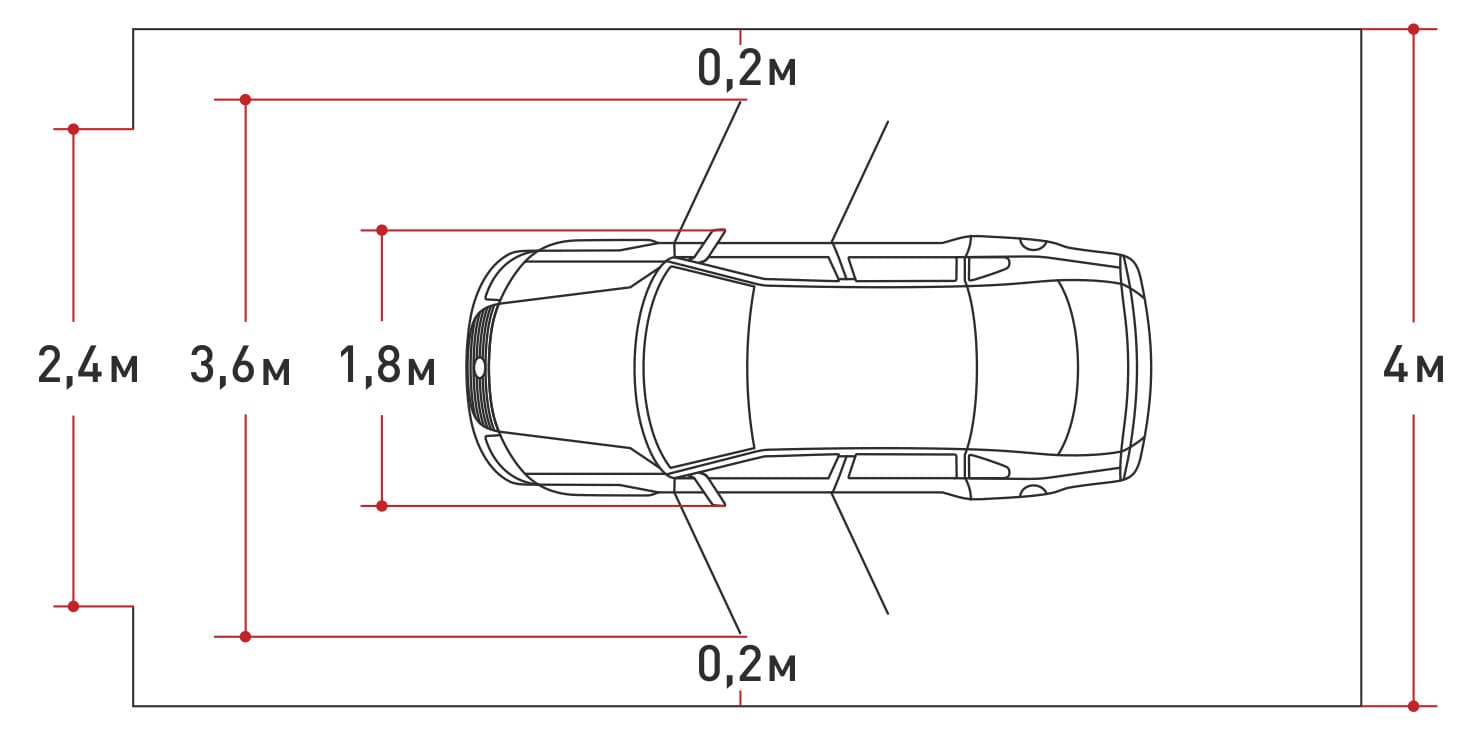

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см. При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода. Глубина гаража = Высота проема + 100 см для монтажа электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

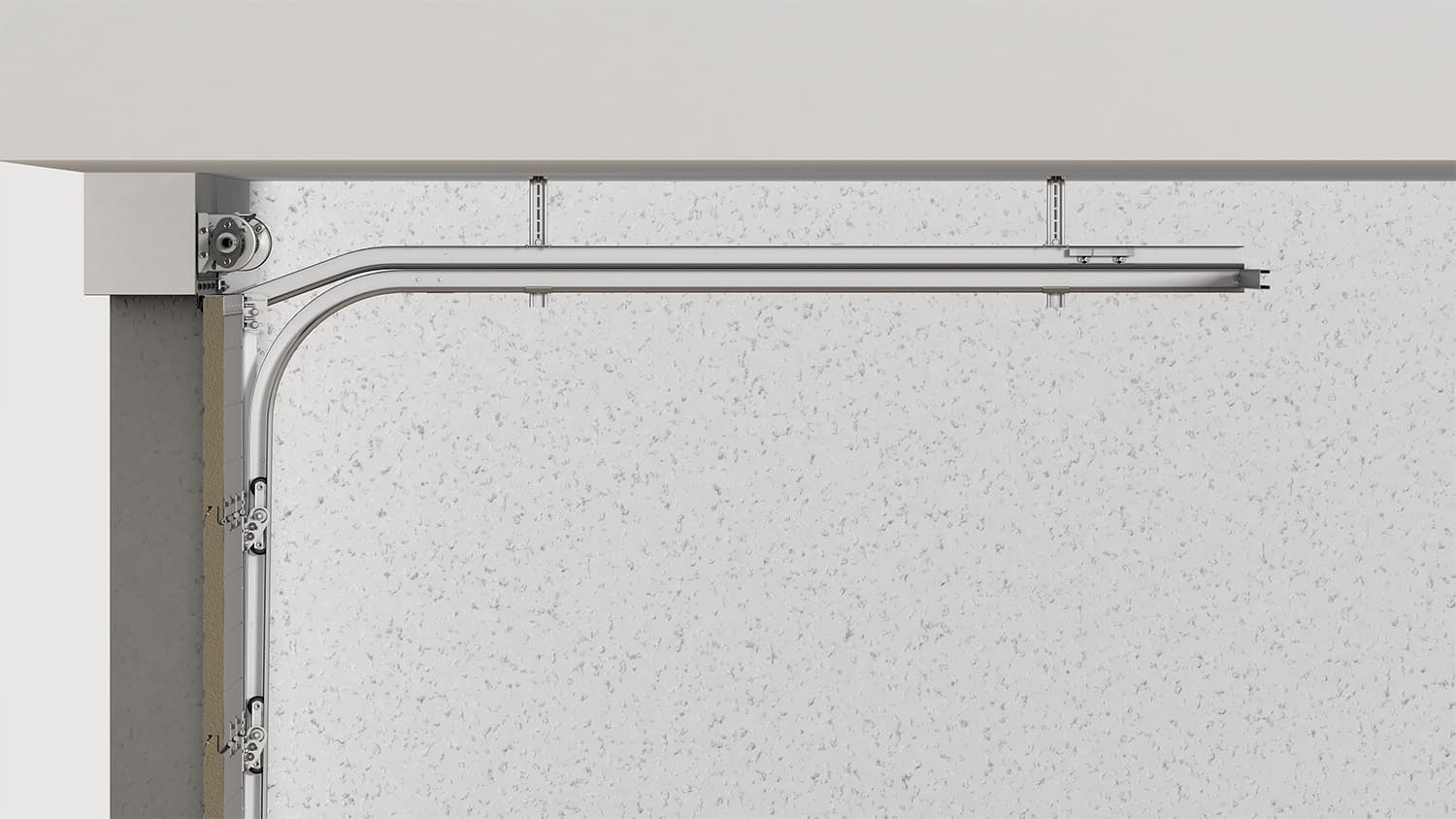

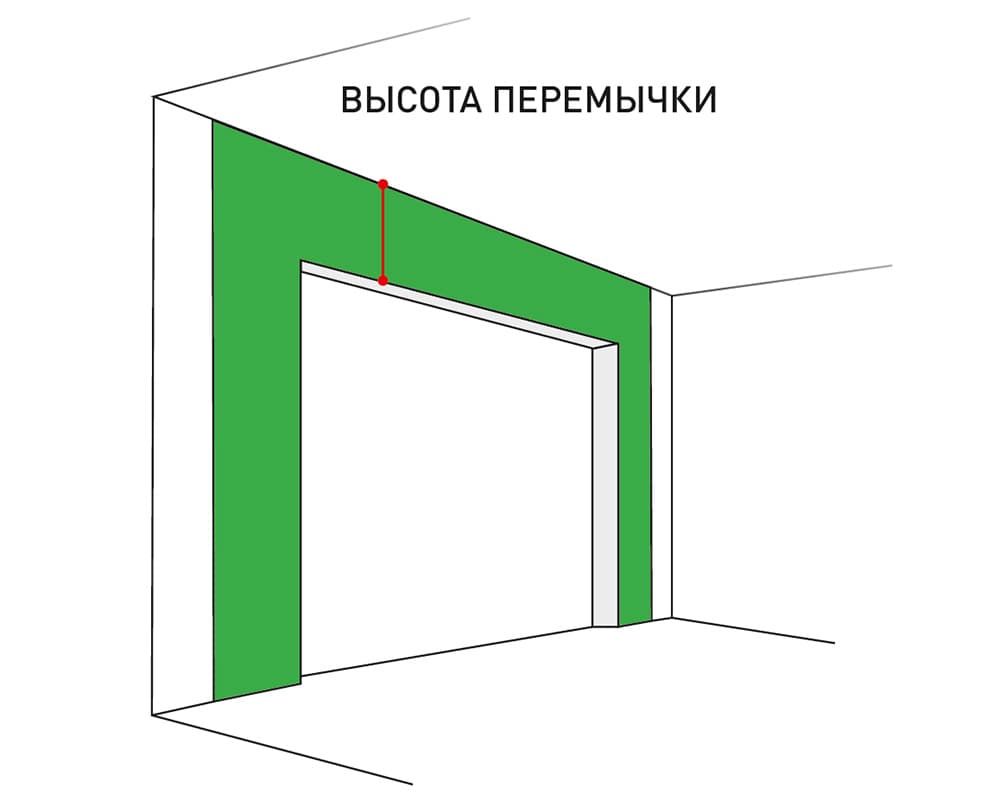

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

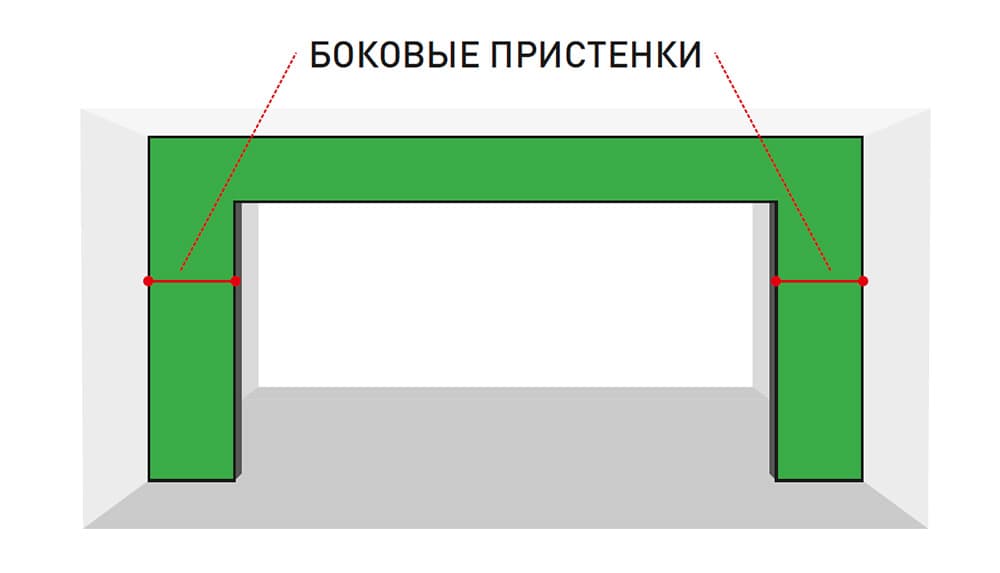

e) Ширина пристенка справа и слева от проема

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

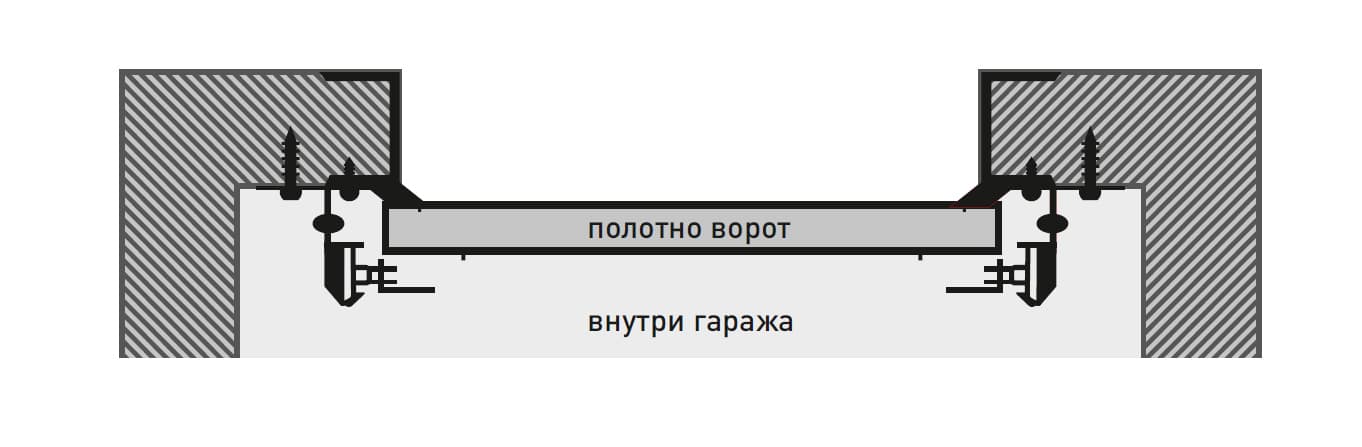

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

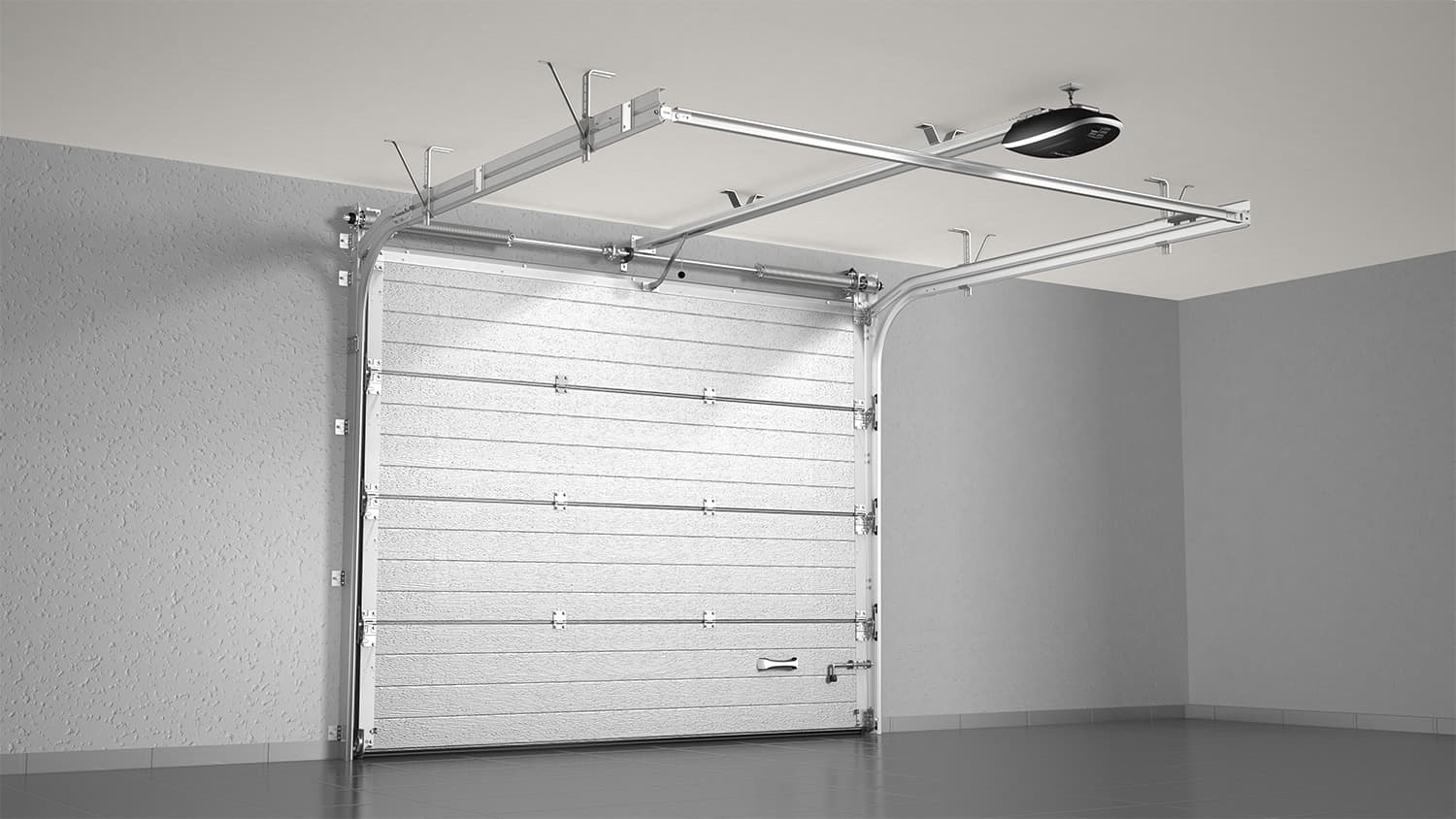

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Подъемные ворота

Подъемная конструкция гаражных ворот многие хозяева находят оптимальной. Это такие ворота, где створка уезжает под потолок. Конструкция надежная, не загромождает въезд в гараж и выглядит эффектно. Она отлично выполняет свои основные функции: защиту от взлома, а также утепление гаража, защиту от влажности и непогоды. Можно ли изготовить подъемные ворота «как в кино» собственными руками, и как можно дешевле? Это доступно любому домашнему мастеру.

Два типа гаражных ворот с подъемной створкой

1. Подъемно-секционные. Такие гаражные ворота составлены из нескольких панелей. Размер таких панелей примерно 0,5 метров в высоту. При подъеме они собираются «в гармошку» под потолком, подобно жалюзи. Панели для секционных ворот изготавливаются из стали, дерева, пластика. Их внутренняя часть утепляется пенополиуретаном или подобным материалом. Секции ворот такого типа соединяются посредством петель шарнирного типа. Панели двигаются в направляющих пазах на роликах. Это простая и удобная, но недостаточно устойчивая к взлому конструкция. Поэтому, а также из-за большой трудоемкости, такие ворота редко изготавливаются самостоятельно. Но всегда есть возможность сэкономить на сборке и установке. Если вы хотите заиметь у себя в гараже подъемно-секционные ворота, купите комплект панелей у профильной компании и самостоятельно соберите его.
2. Подъемно-поворотные. Это конструкция ворот, которая предполагает подъем целой створки и размещение ее под потолком, когда гараж открыт. Шарнирно-рычажковый поворотный механизм, который используют для подъема, вполне реально сконструировать самостоятельно. Из-за цельного стального полотна таких ворот, они гораздо лучше защищены от воров. Устройство подъемно-поворотного механизма не потребует больших денежных вложений и специальных технических знаний. Поэтому, такая конструкция представляется лучшим выбором для самостоятельного изготовления.

Выбираем оптимальный вариант

1. Привод. Желаете ли вы поставит на ворота механический привод или пользоваться ручным? Механический обойдется примерно в 70 – 80 $, но пользоваться им гораздо комфортнее.
2. Требуется ли дверь в воротах? Если нельзя без нее обойтись, то это увеличит стоимость проекта на 300 $ как минимум.
3. Для экономии также можно подогнать проем ворот под стандартный размер панелей, использовать недорогую декоративную отделку или покраску.
4. Через ворота для гаража теряется до 60 % тепла. Поэтому, для экономии гаражные ворота следует утеплять. Утеплитель помещается между ребрами жесткости. Это может быть плита из пенопласта, рулонные материалы (минвата, пенополистирол).Чтобы «спрятать» утеплитель можно использовать облицовочные панели, фанеру и пр.

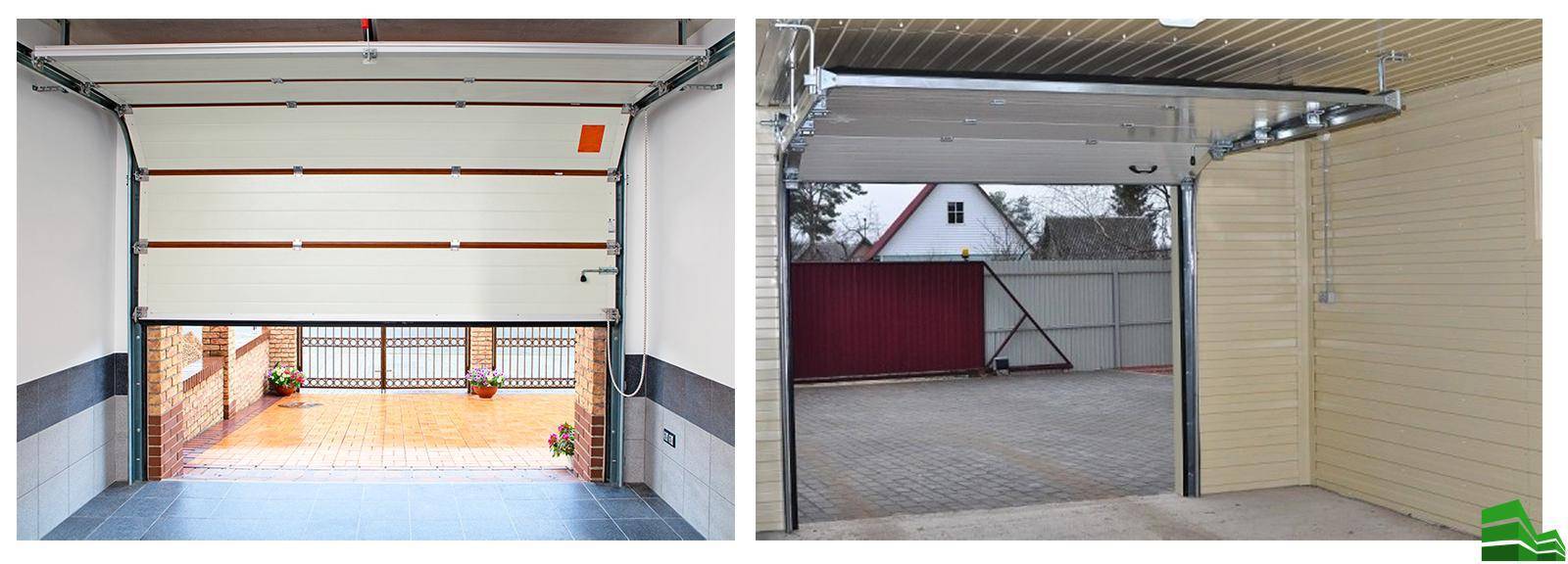

Устройство секционных ворот

Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.

Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства

Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх. Секции могут подниматься вручную, либо с помощью электрического привода

Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки

Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.

Полотно секционных ворот: устройство, размеры, материалы

Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:

• холодная;
• утепленная.

От выбранного вида зависят применяемые при монтаже материалы.

Разновидности конструкции секционных ворот

Секционные ворота с калиткой

Различают секционные модели по назначению:

• Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
• Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
• Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.

Выпускает секционные ворота множество российских и зарубежных компаний.

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

• нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
• система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
• чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
• систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
• можно оснастить систему оборудованием для автоматического управления;
• разрешено применять гаражах для одной или нескольких машин.

• возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
• поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
• нахождение створки в открытом виде, снижает уровень высоты проема;
• механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
• монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

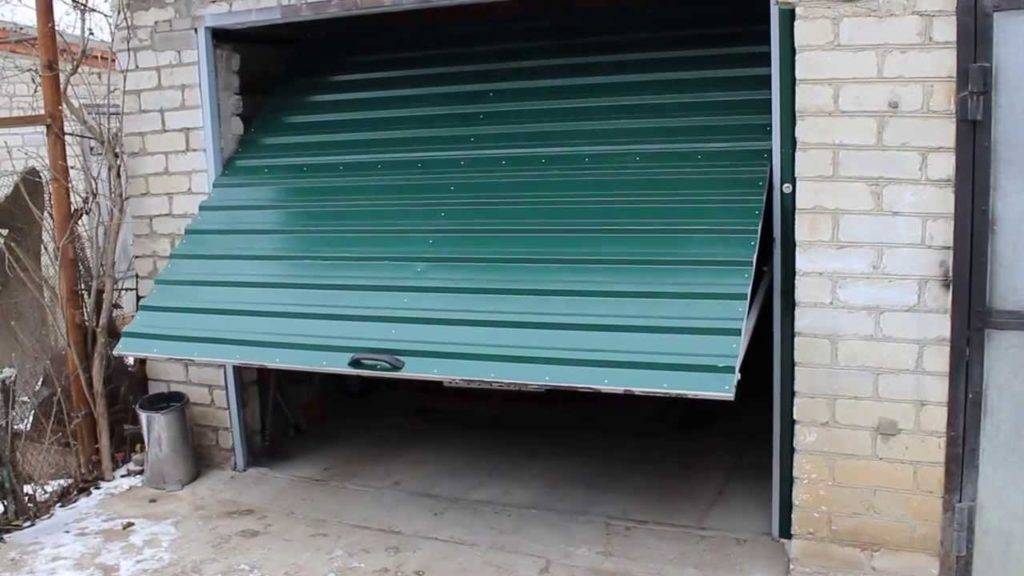

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

• высокая прочность;
• простота;
• стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.
