Введение
Актуальность борьбы с шумом в строительстве во всех ее направлениях была и остается несомненной. Особенно она обострилась в последние годы в связи со значительным увеличением числа стройплощадок, особенно в новых районах, где строительства новых зданий идет непосредственно под окнами уже заселенного дома.
По данным департамента градостроительной политики г. Москвы в апреле 2020 года введено в эксплуатацию 648,3 тысячи квадратных метров недвижимости. А за 4 месяца (январь — апрель) 2020 года введено в эксплуатацию 3,985 миллиона квадратных метров недвижимости . Строительство новых зданий и объектов инфраструктуры на территориях крупных мегаполисов идет постоянно. С каждым годом осваивается и застраивается все больше и больше новых территорий.
Для соблюдения нормативных уровней шума в жилых застройках необходимо предусматривать меры по снижению уровня шума от строительных площадок. В данной статье предложены конструкции различных видов временных (только на время строительства) шумозащитных экранирующих конструкций, которые обеспечат достижение шумовых нормативов на селитебной территории.

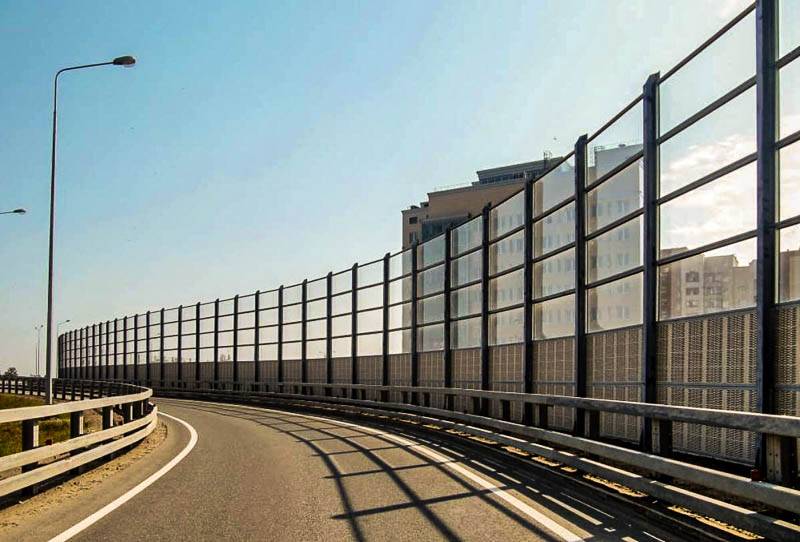

В настоящее время для шумозащиты прилегающей жилой застройки используют различные виды шумозащитных ограждений. Для наших целей основным недостатком таких конструкций является «капитальность» их монтажа (например, на ленточном фундаменте), что не подходит для их временного использования и возможного перемещения с учетом конфигурации стройплощадки в плане. Нередко строительство новых зданий происходит в стесненных условиях, где возведение постоянных шумозащитных экранов и других ограждений является невозможным.
Таким образом, представляется важным разработка временных, относительно легких и дешевых передвижных шумозащитных ограждений, позволяющих добиться нормативных уровней шума в прилегающей жилой застройке.

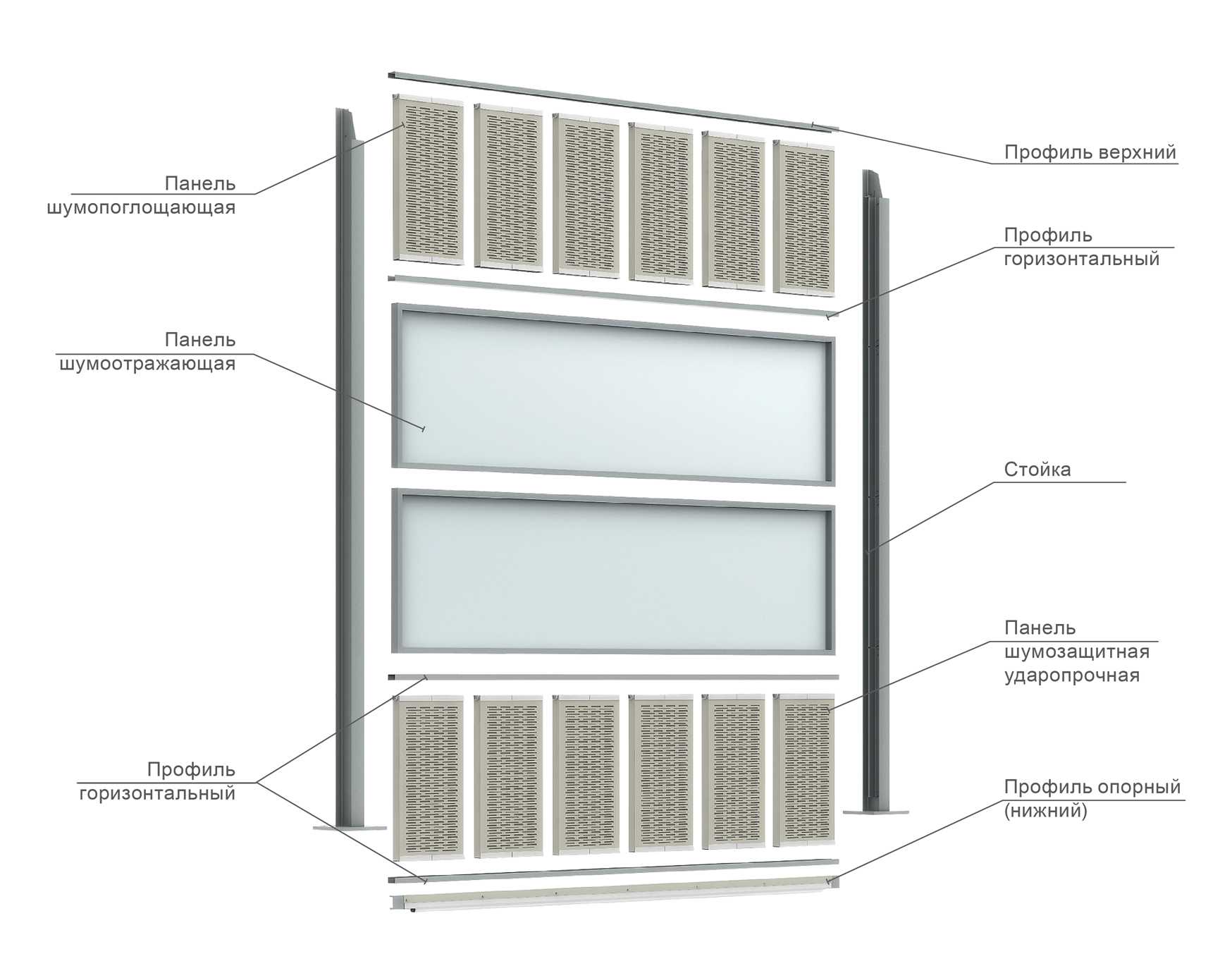

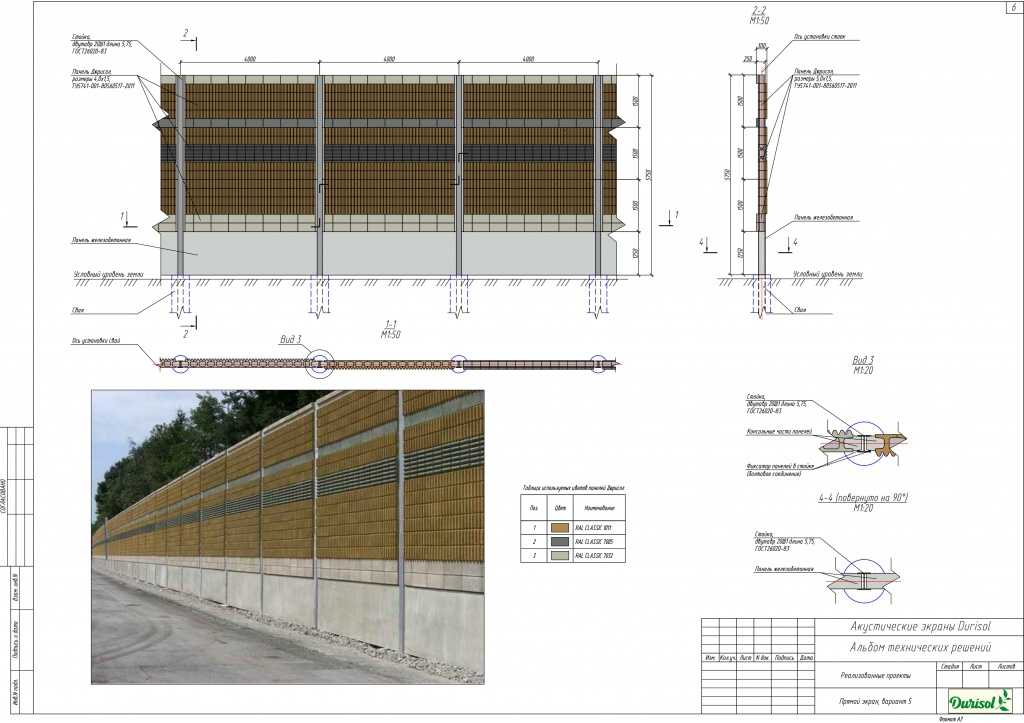

Конструкция комбинированного звукозащитного забора
Поскольку использование комбинированного варианта ограждения имеет максимальную эффективность, рассмотрим устройство именно такого забора. Конструкция состоит из нескольких слоев:
- Опорные стойки. Они изготавливаются из обычных или профильных труб, либо из широких и толстых уголков. Являются основой для размещения прочих элементов. Жестко фиксируются к земле. Чтобы конструкция выдерживала максимальные нагрузки, стойки размещают на ленточном или столбчатом фундаменте. Также применяются и винтовые сваи.
- Профили опорные. Горизонтально крепятся к стойкам, образуя единый с ними силовой каркас. Представляют собой уголки, швеллеры или профильные трубы. Служат для крепления к ним всех остальных элементов ограждения. Воспринимают на себя ветровую нагрузку от звукоизоляционных панелей.
- Звукоотражающие панели. Призваны эффективно отражать звуковые волны. Это листы сотового или монолитного поликарбоната, либо цельные листы оргстекла. Могут быть прозрачными или матовыми.
- Шумопоглощающие панели. Они имеют перфорацию и состоят из нескольких слоев. Основные стенки могут быть изготовлены из металла или пластика. Между ними проложен слой войлока или минеральной ваты. Для защиты звукопоглощающего материала от влаги, его с обеих сторон заключают в прочную полиэтиленовую пленку.
Виды шумов и способы шумоизоляции квартиры
Сейчас мы коротко поговорим о том, какие существуют типы шумов.
Возможно, эта информация покажется вам скучной и не очень полезной, но это не так. Поэтому придется немного потерпеть.
Шумы в помещении подразделяются на воздушный, ударный и структурный.
Источником шума могут быть соседи, улица и вы.
Да, вы сами можете быть источником шума для ваших соседей. Поэтому нужно определиться, что для вас актуальнее. Чтобы вы не слышали шума соседей или чтобы им не мешал ваш шум. Например, музыка, если вы меломан или любите шумные компании.
Воздушный шум
К этому типу относится все то, что вы слышите через стену от соседей. Это громкая музыка, до полуночи работающий телевизор, плач ребенка, лай собаки, громкий разговор веселящихся или ругающихся жильцов и так далее.
С этим типом шума вполне можно бороться и способов, а также необходимых материалов для этого, вполне достаточно. О них мы поговорим отдельно.
Ударный шум
Из названия понятно, что речь идет о шумах, вызванных различными механическими воздействиями. Если говорить о стенах, то это могут быть удары молотка, работа перфоратора. Но эти шумы, как говорится, не на каждый день. В этом случае имеет смысл договариваться с соседями о времени проведения ремонтных работ.
Кстати, о том когда можно шуметь по закону РФ вы можете прочесть в статье «Ремонт в квартире: время шумных работ по закону«.
Ударный шум может проникать не только через стены, но и через пол или потолок. Например, когда играют дети, веселятся и громко топают взрослые. С таким шумом техническими средствами бороться сложнее, чем с воздушным шумом.
Структурный шум
Это шум, порождаемый работой инженерных систем. Это спуск воды в раковину или унитаз, вибрация от работающего лифта, вентиляционной системы и так далее. Кроме этого структурный шум может возникать в результате вибрации различных конструкций в доме. Борьба с этим типом шума тоже требует особого подхода.
Но так как эта статья называется «Что сделать, чтобы не слышать соседей за стенкой, то основное внимание мы уделим воздушным шумам, проникающим через стены от соседей
Как выбрать тип шумозащитных экранов?
Чтобы клиент подобрал лучший для себя тип экрана, нужно обдумать все основные параметры которых, к сожалению, не один и не два. Нужно понимать для какой цели человеку звукозащитные экраны. Может это частная территория с коттеджем, а может свое предприятие.
1 параметр – это цена. Сейчас качественные экраны — это шумозащитные экраны, производство которых очень дорогое. Так, можно за одну пластину отдать от 10 тысяч рублей, и это не предел. Ведь они могут различаться по своему типу, светопроницаемости и качеству. Ну и к тому же по размерам пластины разные. Бывают очень длинные, которые чаще всего используют на территории предприятий.
2 параметр – это тип шумозащитного экрана. Второй параметр тесно связан с первым. Шумоотражающие экраны требуют меньшего бюджета, чем шумопоглощающие. Их можно использовать как ограждение частной территории, так и завода, но использование их вблизи дорог вредно. Водители будут очень отвлекаться, слыша звук своей машины со стороны. Вблизи дорог лучше использовать комбинированные, или вообще шумопоглощающие панели.
3 параметр – высота одной панели. Играет большую роль
Тут нужно обращать внимание на источники недомогающего шума, то есть, смотря откуда он раздается. Если под боком у участка ведётся стройка, проходит оживленная трасса, или ещё хуже железная дорога, то лучше с этой стороны поставить панели повыше
Последний, 4 параметр – это установщики таких конструкций. Установка шумозащитных панелей – дело не пяти минут. Лучше потратить деньги на специалистов, чем потом, на непредвиденные расходы. Один недочёт и вся конструкция пойдет коту под хвост. Ведь при монтаже учитываются и физические силы, например, сила ветра, давящая на панель.
В любом случае, каждый тип конструкции будет в чем-то выполнять свою задачу лучше, а в чем-то хуже. Все зависит от факторов, действующих на неё, и окружения самой конструкции.

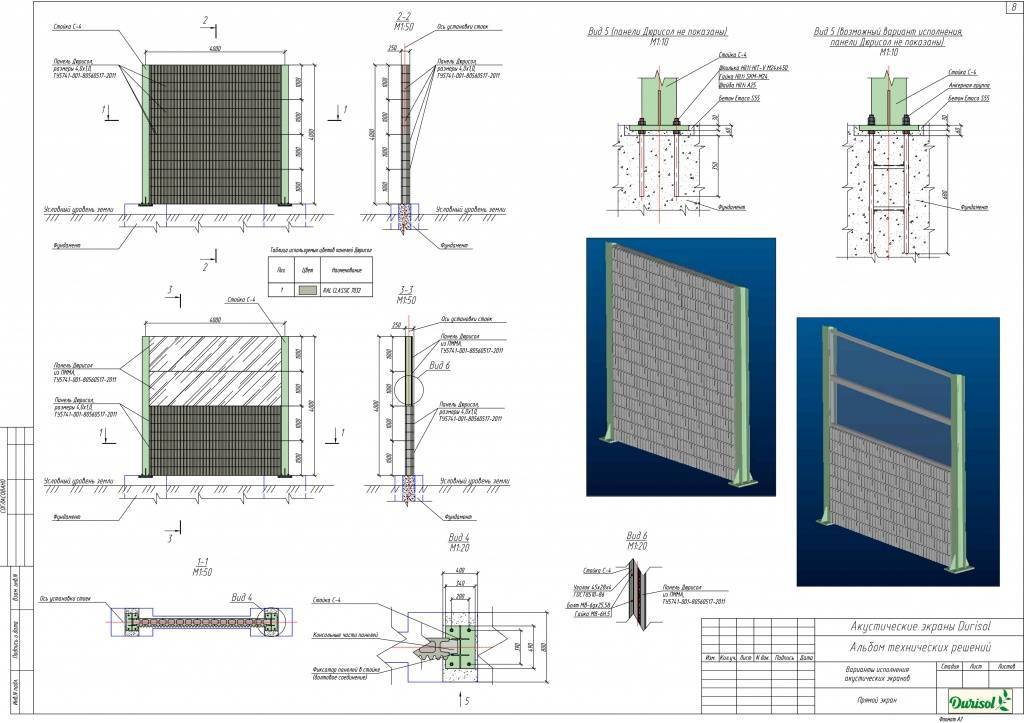

Особенности конструкции
Изготавливаться шумозащитный экран, таким образом, может из разных материалов. Высота таких конструкций обычно не превышает восьми метров. Очень часто при установке заборов этого типа именно на автомобильных магистралях используются прозрачные материалы. Это позволяет повысить уровень безопасности дорожного движения.
Помимо этого, считается, что подобные материалы позволяют собирать более привлекательные в плане эстетики экраны. Автомобильные дороги могут ограждаться как полностью прозрачными экранами, так и конструкциями, имеющими светопроницаемые вставки. Помимо поликарбоната для сборки таких заборов часто используется также оргстекло. В этом случае вставки бывают как полностью прозрачными, так и тонированными.
В качестве звукоизоляторов в таких конструкциях чаще всего используется дешевая минеральная вата (базальтовая или стеклянная). Иногда вместо нее применяется также пенополистирол.
Максимально допустимым расстоянием между опорами такого забора считается пять метров. Перед установкой каждая металлическая деталь такой конструкции обрабатывается специальными антикоррозийными составами. Монтаж шумозащитных экранов может производиться с обустройством ворот для транспорта или калиток для пешеходов. Внизу такие заборы часто защищаются разного рода элементами очень высокой механической прочности, способными без вреда для себя выдерживать удары отлетающих из-под колес автомобилей камней.
Преимущества и недостатки экранов
Как и любое решение, шумозащитные экраны обладают рядом не только преимуществ, но и недостатков. К первым можно отнести следующее:
- независимо от объектов, расположенных за ограждением, экраны обеспечивают нужный уровень тишины населению, проживающему в непосредственной близости от источника шума;
- это долговечное и износоустойчивое ограждение, имеющее внешний вид, соответствующий эстетическим критериям восприятия;
- помимо защиты от шума, ограждения защищают и от загрязнений, которые образуются в процессе эксплуатации дорог: пыль, газы, реагенты и так далее;
- благодаря огнеупорному составу конструкций, они могут стать отличной преградой для возникших пожаров;
- существует возможность выбора панелей, чтобы обеспечить максимальное соответствие архитектуре городских композиций.
Несмотря на немалое количество положительных моментов, есть и некоторые недостатки.
- Использование непрозрачных материалов для создания конструкций значительно уменьшает видимость на дороге.
- Еще одним минусом можно считать приличную стоимость шумозащитных сооружений. Это обусловлено тем, что даже использование недорогих материалов требует затрат непосредственно на монтаж ограждения.
Исходя из вышеперечисленных нюансов, можно сделать вывод о том, что несмотря на огромную пользу шумозащитных экранов, их установка считается оправданной только в действительно необходимых случаях.
Что представляет собой шумозащитное ограждение
Шумозащитные заборы представляют собой установленные на определенную высоту ограждения, призванные отражать или рассеивать звуковые колебания, защищать людей от их негативного воздействия. Монтируются защитные сооружения на жестких и прочных каркасах, способных выдерживать любые атмосферные сюрпризы.
Основным материалом, используемым для изготовления шумозащитных заборов, является монолитный или сотовый поликарбонат, хотя часто можно встретить в таких конструкциях и обычное оргстекло. Толщина листов может находиться в пределах 2-12 мм. Данные материалы обладают приличной прочностью, устойчивостью к резким перепадам температур, достаточным уровнем пластичности. Такие заборы отличаются долговечностью и отсутствием необходимости в уходе. Их можно возводить в высоту на 6 метров. Они способны задерживать шумовые вибрации до 30 дБ.
Шумоотражающие экраны особенности
Форму изделия определяет стойка, которая является несущей конструкцией из металла. Она выдерживает основную нагрузку. Сверху покрыта горячим цинком, защищающим поверхность от воздействия коррозии. Толщина верхнего слоя составляет не меньше 80 мкм. Особенности:
- Вдоль стойки расположены пазы, которые фиксируют экраны.
- Внизу есть фланец, позволяющий крепить к основанию.
- Вверху находятся ограничители, фиксирующие экран.
- На стойках в верхней части монтируются крышки, защищающие стойки от проникновения осадков, мусора.
- Звукопоглощение составляет 90%, изоляция звука 33 дБ.
- Ограждения прозрачные, тонированные, непрозрачные, выбор производится в зависимости от необходимой степени прозрачности в Минске (оргстекло, сотовый поликарбонат, перфорированные металлические листы).
Шумопоглощающие экраны (ограждения)
Такие заборы набраны сэндвич-панелями, состоящими из внешнего корпуса (обычно стального или алюминиевого) и внутренней вставки – шумопоглощающего материала, заделанного в «корпусе» наглухо. Минимальная толщина шумопоглощающих панелей составляет 50 мм. Горючие материалы в составе панелей не используются. Наиболее популярный наполнитель – базальтовая вата.
«Сэндвич» звукопоглощающей панели состоит из:
- профилированного и перфорированного металлического листа с нанесением полимерного покрытия (сторона, обращенная к шумовому загрязнителю);
- влагонепроницаемой мембраны;
- шумопоглощающего материала. Применяются войлок, стекловолокно, кремнезистые и базальтовые плиты;
- профилированный металлический лист, защищенный полимерным покрытием (сторона, обращенная к защищаемой от шумов территории).
Поглощающие звуковые волны панели (имеют вид пеналов) монтируются на каркасе ограждения, закрывая его полностью. С обращенной к источнику шума стороны шумопоглощающий забор выглядит, как единая панель – элементы каркаса забора совершенно не различимы. Каждый шумопоглощающий пенал подвергается односторонней обработке – гофрированию, рифлению, перфорированию, нанесению прорезей. Обработка выполняется на стороне, к которой будут поступать звуковые волны, она улучшает поглощение и рассеивание шумов. Геометрические параметры рельефных элементов панели определяются проведением анализа волн шумового загрязнения. Т.е. для полноценного избавления загородного участка от проникновения посторонних шумов необходимо прежде (до приобретения шумопоглощающих панелей) выяснить длины звуковых волн, поступающих от шумовых загрязнителей.
Накладные оконные шумозащитные экраны
В настоящее время жилые здания, офисы и другие помещения зачастую располагаются настолько близко к действующим стройплощадкам, что использование предлагаемых выше периметральных, внутрисекторальных и навесных экранов не всегда сможет обеспечить эффективную защиту от шума особенно для людей, проживающих на верхних этажах. В таких случаях необходимо предусматривать иные меры снижения шума, такие как звукоизоляция стен здания, устройство шумозащитных окон и др. Но что делать в тех случаях, когда необходимо снизить уровень шума в уже существующей жилой застройке?
В данной статье одной из мер снижения уровня шума в жилой застройке на время строительства в стесненных условиях предлагается устройство настенного оконного шумозащитного экрана (НОШЭ). Экран представляет собой светопрозрачную конструкцию с раздвижными створками, позволяющую снизить уровень внешнего шума и служит альтернативой шумозащитным окнам. Данную конструкцию можно использовать как временное решение для снижения уровня шума. Изображение описанного шумозащитного экрана, а также способ его крепления приведены на рисунке 3.
Добавьте описание

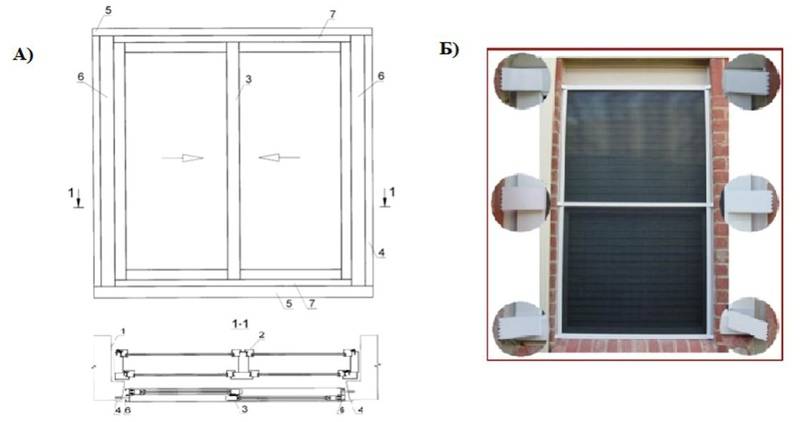

Рис. 3. НОШЭ: А 1 — оконный проем; 2 — существующий оконный блок; 3 -створки окна; 4 — фартуки, закрывающие боковые зазоры; 5 — зазоры; 6 — вертикальные стойки крепления; 7 — направляющие, Б крепление НОШЭ к раме
Оконное шумозащитное устройство представляет собой экран в виде двухстворчатого окна с одинарным остеклением, которое устанавливается в наружную четверть оконного проема без демонтажа существующего окна . Створки окна конструкции возможно перемещать по направляющим. Также для обеспечения необходимого воздухообмена в данной конструкции между направляющими и оконным проемом имеются зазоры, обеспечивающие циркуляцию воздуха. Крепится НОШЭ к оконному проему с помощью специальных захватов, показанных на рисунке 1Б. Такой способ крепежа, позволяет легко и быстро установить данную конструкцию в оконном проеме без дополнительного оборудования и демонтажа существующего окна.
Данные экспериментальных измерений по подобной конструкции, приведены на рисунке 4.
Рис.4. Данные экспериментальных измерений
Из рисунка видно, что данная конструкция позволяет снизить уровень шума (совместно с уже существующими пластиковыми окнами с двойным стеклопакетом) при открытой форточке на 30 дБ А . Устройство НОШЭ увеличивает эффективность существующего остекления в среднем на 5-10 дБ А.
Классификация бытовых шумозащитных сооружений
Начнем с того, существуют ли отличия между шумозащитным забором и шумозащитным экраном? Принципиальной разницы между данными понятиями нет. В технике противошумовой защиты принято классифицировать указанные сооружения на:
- отражающие шум;
- поглощающие шум;
- комбинированные.
В первом случае шумозащитный экран/забор выполняется из любого материала, который способен эффективно отражать звуковые волны. Лучше всего с такими задачами справляются гладкие поверхности: бетонные и поликарбонатные, несколько хуже – кирпичные.
Теоретически наиболее эффективным способом отражения внешних звуков является установка стального шумозащитного экрана достаточной (не менее 4-6 мм) толщины с определенным образом расположенными в нем отверстиями. Понятно, однако, что подобные сооружения в быту не применяются ввиду их громоздкости, массивности и дороговизны.
Шумозащитные заборы и экраны второго типа не отражают, а рассеивают звуковые волны в окружающее пространство. Для достижения такого эффекта поверхность таких сооружений должна быть многослойной и достаточно шероховатой, как на фото. Только в таком случае звуковые волны от источника шума дробятся одновременно по нескольким направлениям, уменьшая интенсивность звука. Таким свойством обладают, например, войлок, минеральная вата, сотовый поликарбонат, сэндвич-панели и т.д.
Устройства третьего типа сочетают в себе принцип действия и первых, и вторых, а потому в состоянии наиболее качественно снижать шум. Исходя из этого, для установки на даче они подходят наилучшим образом.

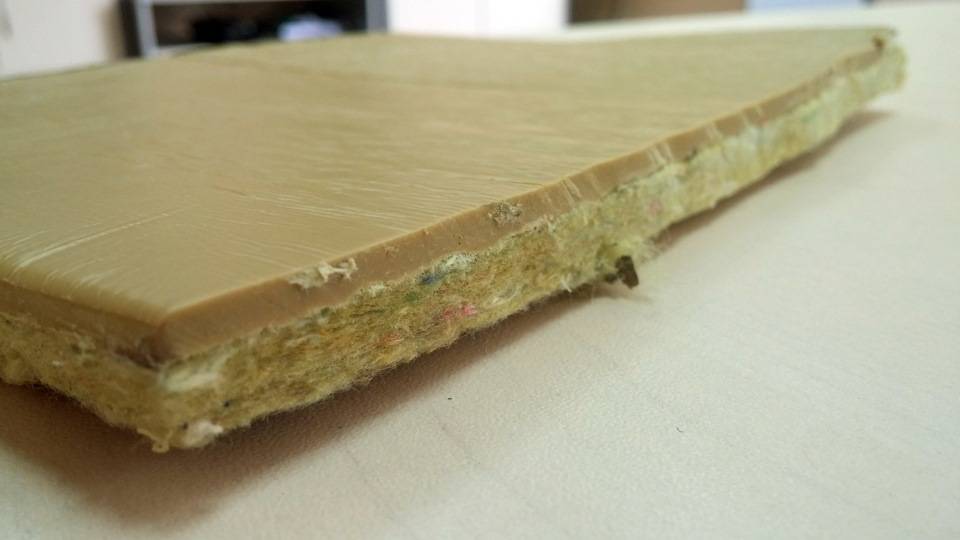

Пробковое покрытие Wicanders Dekwall Melville

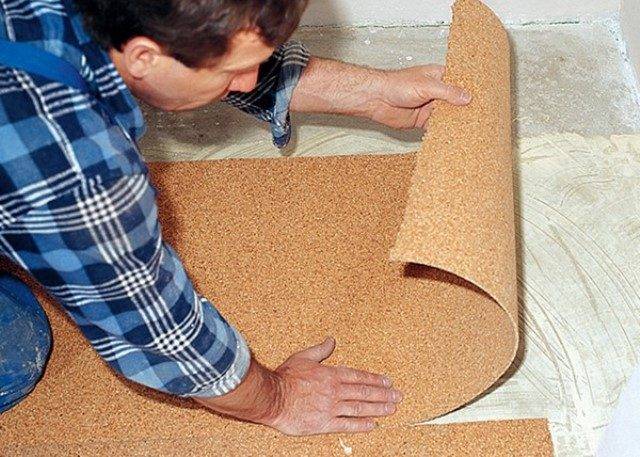

Пробковая подложка под ламинат существует на рынке стройматериалов давно и широко применяется в отделочных работах не только по своему назначению. Компания Wicanders предложила потребителю эксклюзивный продукт.
На первый взгляд кажется что шумоизоляция квартиры своими руками непосильная ноша для того кто никогда не держал в руках инструменты. Но это не так. Получить приятный результат и красивый вид можно соблюдая требования, указанные производителем в инструкции:
- Оклеиваемая пространство нужно чистое и сухое.
- Края пробкового покрытия монтируются встык и плотно прижимаются друг к другу.
- Перед нанесением клеевой массы следует сделать разметку стенок по горизонтали и вертикали в местах монтажа первых листов.
- Промазывать клеем необходимо основание и покрытие. Перед склеиванием нужно выдержать технологическую паузу пятнадцать минут.
- Всё покрытие проглаживается пластмассовыми шпателями или тряпкой. Края аккуратно простукиваются резиновым молоточком. Клей попавший на лицевую часть необходимо моментально удалить.
Инструмент необходимый для работ:
- Ветошь
- Рулетка
- Уровень
- Карандаш
- Строительный нож
- Резиновый молоток
- Пластиковый шпатель
- Валик и маленькая кисть
- Малярная ванночка для клея
- Правило или длинная линейка
Работа выполняется быстро даже людьми вроде меня впервые взявшими инструмент в руки. Данным покрытием я отделал вертикальные поверхности в гостиной, а полы застелил пробковыми плитами, также произведенными компанией Wicanders. Итоговый ремонт очень нравится всем приходящим к нам гостям.
Использовав все передовые решения, предлагаемые производителями, упомянутыми в моем рассказе, я потратил всего два месяца на ремонт с соблюдением всех технологических пауз и вышел замечательный результат. Могу смело заверить, что звукоизоляция по моей системе принесет огромную пользу – будет эффективной и экономичной для семейного бюджета. Надеюсь, мой рассказ поможет выбрать нужный именно вам материал.
Ну и конечно выполняя ремонтные работы, не стоит забывать о защите. Перед началом выполнения любых отделочных работ необходимо обеспечить помещения хорошей вентиляцией и обязательно использовать средства индивидуальной защиты: строительные перчатки, противошумовые наушники, очки и респиратор. Предупредите соседей об выполняемых операциях и соблюдении временного режима – в ночное время шум запрещен для комфортного отдыха.
Радиоэлектронные «глушилки»
Далеко не всегда наши музыкальные пристрастия совпадают со вкусами соседей. Громкая музыка или «орущий» телевизор – бич многих многоквартирных домов. Нравится одному – слушают все. А если соседи еще и поклонники караоке – проблема становится еще острее. Увы, к сожалению, далеко не всегда эти «музыкальные» люди адекватно реагируют на просьбы «сделать потише». Что ж, если не удается договориться «по-хорошему», а нервы уже – на пределе, приходится принимать радикальные меры И для этого не обязательно привлекать правоохранительные органы.
Такое устройство можно как приобрести, так и сделать самому. В интернете можно найти массу схем, следуя которым можно эти глушилки электроники изготовить. Схемы могут быть как простые, так и достаточно сложные, однако принцип их работы по сути одинаков.
Виды заборов
Классификация
Все заборы, каковые предназначены для противодействия шумам делятся на:
- звукоотражающие;
- шумопоглащающие;
- комбинированные.
Какой же забор лучше и дешевле? Об этом читайте ниже.
Отражатели звуков
Звукоотражающие заборы предназначены отражать звуковые волны, и выполняются из:
- бетона;
- кирпича;
- поликарбоната;
- стекла и другого материала.
Поглотители шумов
Шумопоглощающее ограждение
Шумопоглощающий забор представляет собой конструкцию, которая владеет свойствами уменьшать интенсивность (гасить) звуковую волну. Панели для того чтобы ограждения смогут быть:
- металлическими;
- алюминиевыми;
- пластиковыми.
Между панелями для того чтобы забора вставляется шумопоглощающий материал. Для этого чаще всего употребляется минеральная шерсть (на базе базальтового волокна), четко определенной структуры и правильного удельного веса.
В некоторых моделях употребляется в качестве наполнителя:
- полиэфирная вата;
- центрифугированная вата (минеральная);
- стекловолокно;
- гидрофобная вата (полиэфирная).
Такие наполнители имеет сильно выраженную звуковую чёрта.

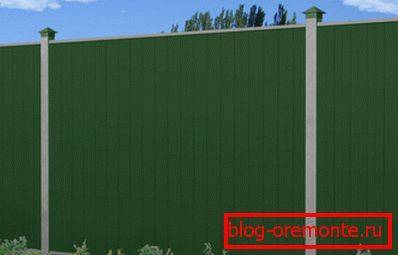

Фото шумоизоляционного забора
Шумозащитный экран
Шумоизоляционные заборы комбинированного типа являются шумозащитный экран. Он сочетает в себе все характеристики отражающих и поглощающих оградительных конструкций. Грубо говоря роль акустического экрана может делать любое здание, строение либо объект природного происхождения: гора, земляной вал, лесопосадка, лес и др. Цена на установку на дачном участке комбинированного забора больше от цены конструкций с ограниченными функциями.

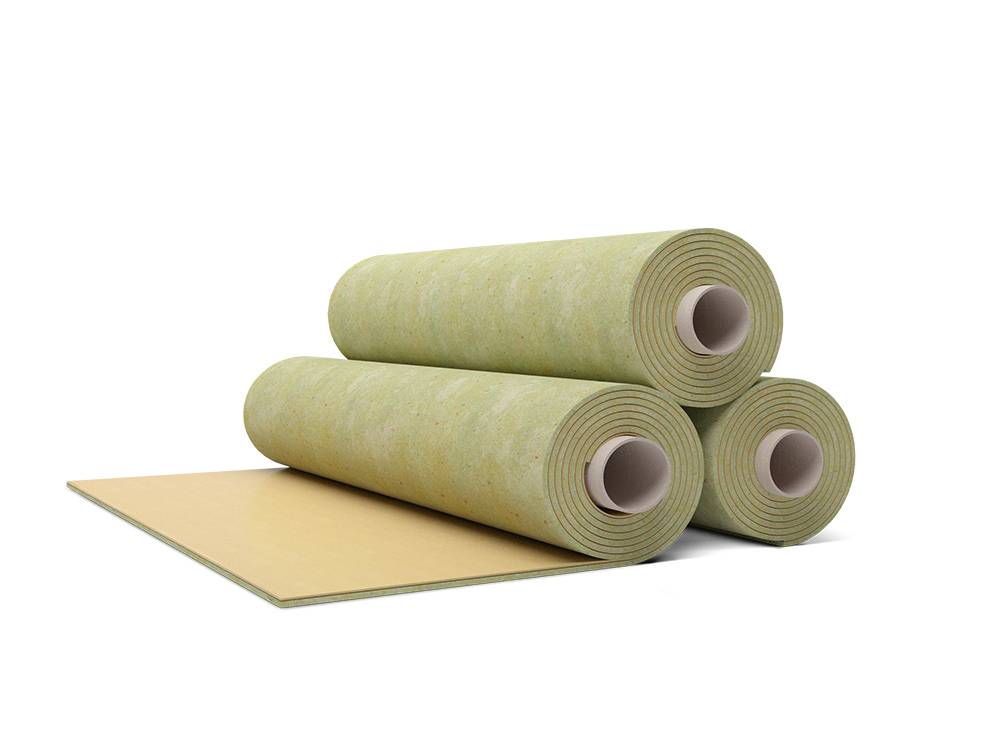

Мембрана Тексаунд FT 75
Все перечисленные выше способы изоляции, так или иначе, требовали применения в отделочных работах листов гипсокартона. А что делать тем кто, несмотря на огромное количество различных тестов, проверок и анализов, говорящих об экологической чистоте поступающего на строительный рынок сырья до сих пор считает ГКЛ бомбой замедленного действия? Для любителей всего натурального есть замечательный вариант, как сделать шумоизоляцию в квартире от соседей безопасно для жильцов.
Рулонную шумоизоляционную мембрану марки Тексаунд FT 75 можно зашивать гипсокартоном и закладывать кирпичными блоками. Дальнейшее оштукатуривание, цементно-песчаной смесью, сделает комнату безопасной. Данная мембрана имеет размеры 1200х6000х15 миллиметров и обладает мягкой пористой текстурой, которая не позволяет применить ее в виде прослойки между листами гипсокартона.
Обладающая самозатухающим эффектом мембрана регулярно используется при ремонте в ресторанах, ночных клубах и крупных торговых центрах. Использование при монтаже контактного клея гарантирует полное прилегание к обрабатываемой поверхности. Составляющие, из которых изготовлена мембрана не впитывают влагу и поэтому не склонны к гниению и образованию плесени.
Не нужно быть строителем с большим опытом, для того чтобы производить монтаж мембраны. О том, как сделать звукоизоляцию стены от соседей с соблюдением особенностей монтажа можно узнать, познакомившись с инструкцией по применению:
Подготовка основания
Нанесение изолирующего материала разрешено только на гладкую очищенную от грязи, пыли поверхность. Все неровности способные разрушить целостность защитного слоя и устраняются.
Стыковка полос
Для гарантии максимального уровня защиты от шума стыки полотен монтируются внахлест, шириной пять сантиметров на соседнее полотно, в горизонтальной и в вертикальной плоскости.
Звукоизоляция полов
На плиту перекрытия рулон разворачивается войлочной стороной вверх. Для защиты войлочного слоя, вся поверхность укрывается гидроизоляционной пленкой. Бетонная стяжка имеет толщину не менее пяти сантиметров с обязательным армированием. После высыхания пол будет пригоденк отделке любыми видами финишного покрытия.
Крепление на стену
На сухое чистое место (предварительно с устраненной грязью, пылью) и на войлочную сторону рулона наносится контактный клей и после выдержки технологической паузы полосы монтируются на стенку. Для увеличения прочности выполняйте крепление к основанию используя крепеж «зонтик» в количестве пяти штук на один квадратный метр. Затем собирается каркас с обязательной проклейкой профилей поглощающей вибрацию лентой по периметру. Обшивая конструкцию гипсокартоном в два слоя, звукоизоляция стен в квартире от соседей увеличивается, как и крепость, а уровень вибрации понижается.
Монтаж на потолок

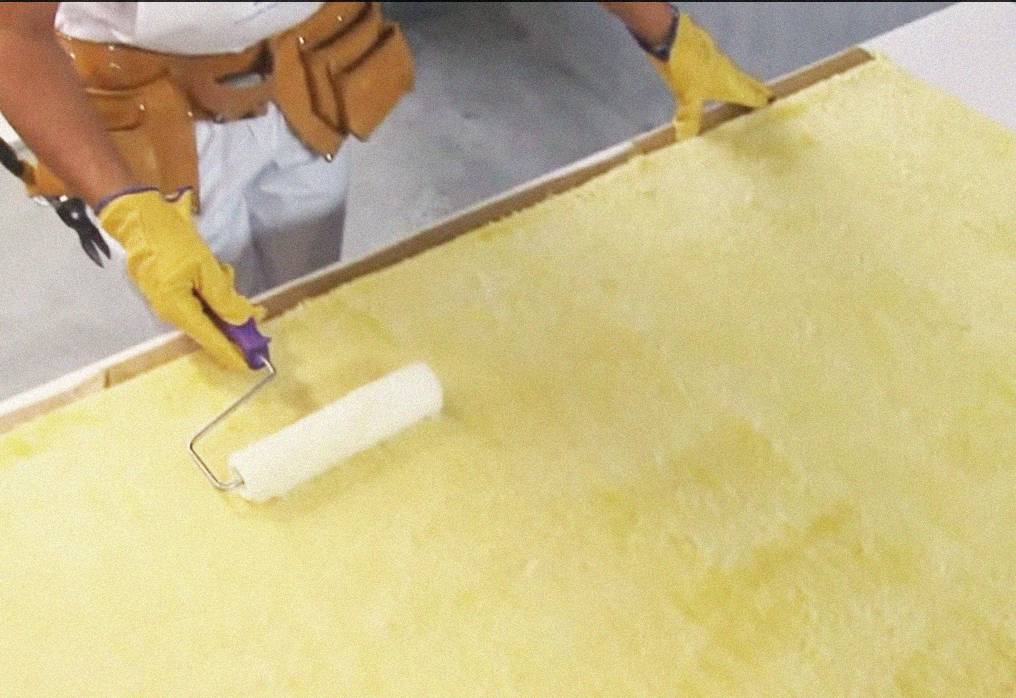

Валиком наносим клей на подготовленное основание и войлочную сторону звукоизоляционного покрытия. Производим монтаж с нахлестом десять сантиметров на горизонтальную поверхность, и пять сантиметров одного полотна на другое. Выдержав необходимую для полимеризации клея паузу, фиксируем мембрану на основании. В идеале звукоизоляцию потолка следует проводить перед монтажом различных коммуникаций. Следующий шаг – собираем металлокаркас из профилей и зашиваем потолок гипсокартоном. Что бы шумоизоляция комнаты повысилась, конструкция зашивается двумя слоями гипсокартона.
Что такое звукоизоляция и зачем она нужна
Шумовое загрязнение – даже более серьёзная проблема, чем может показаться на первый взгляд. Раздражение из-за доносящихся с улицы или из-за стенки шумов – лишь вершина айсберга. Оно возникает при шумовом фоне примерно в 35 дБ, соответствующем приглушённой речи. Уже такой уровень, будучи постоянным, способен повлиять на сосредоточенность и общий тонус организма. Уровень в 42 дБ приводит к бессоннице, в 50 дБ – к появлению заболеваний сердца и сосудов. Тем, кто ими уже страдает, тем более необходимо жить в условиях хорошей звукоизоляции, поскольку их состояние может усугубиться. Шумовое загрязнение серьёзно укорачивает жизнь – оно отнимает по 3-5 лет, а иногда и того больше.
Звукоизоляция помогает от него избавиться. Благодаря ей вы не будете слышать соседей, как и звуки с улицы или из подъезда. Её обеспечивает использование эффективных материалов и их монтаж с учётом распространения звука. Даже небольших ошибок при монтаже достаточно, чтобы всё испортить, так что процесс это очень ответственный.
При этом звукоизоляция – не то же самое, что полное подавление всех внешних шумов. Её задача – снизить их уровень настолько, чтобы они стали невнятными для человеческого слуха. Тогда они не будут приносить никакого вреда здоровью. Полную тишину же обеспечивать нет необходимости, больше того, она даже создаёт ощущение дискомфорта из-за того, что для человека привычно ощущать слабый фоновый шум.
Навесные экраны на СДМ
Многие процессы производства работ на строительных площадках связаны с использованием СДМ, в процессе работы которых создаются высокие уровни шума. Наиболее шумной строительной техники, используемой при строительстве комплекса зданий, являются вибропогружатель, дизель-молот и сваебойная машина.
В связи с этим для снижения уровня шума от СДМ были разработаны конструкции навесных шумозащитных экранов на рабочий орган машины.
В качестве навесного экранирующего элемента можно использовать уже известные поглощающе-отражающие металлические сэндвич-папели (сталь толщиной до 1 мм) и звукопоглощающий (ЗП) материал толщиной 60 мм (маты из стекловолокна, обшитые стеклотканью). Таким образом, металлические сэндвич-панели представляют собой трехслойную конструкцию, которая набирается из двух металлических листов, один из которых перфорированный, и заключенного между ними звукопоглощающего материала.

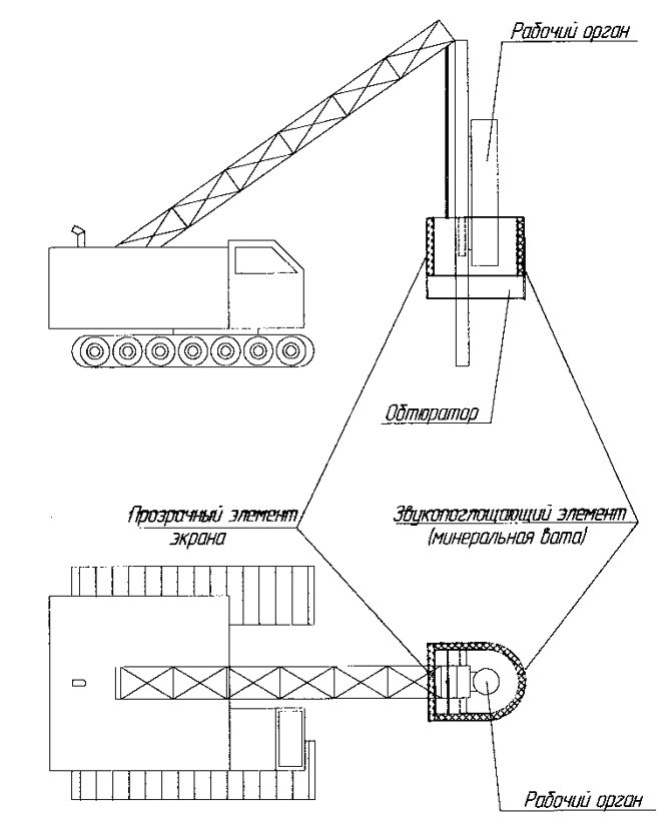

На рисунках 1 и 2 приведены рекомендуемые для применения схемы установки навесных шумозащитных экранов на наиболее шумные органы СДМ, используемых при строительстве комплекса зданий па территории Москвы.
Рис. 1. Схема установки акустического экран на рабочем органе дизель-молота
Рис. 2. Схема установки акустического экран на рабочем органе вибропогружателя
Снижения внешнего шума на вибропогружателе и дизель-молоте достигается установкой замкнутых экранов на рабочих органах. Данные акустические экраны соприкасаются с поверхностью земли за счет устройства на них обтюратора.
Экспериментальные данные по снижению уровня шума, выбранными конструкциями приведены в таблице 2 .

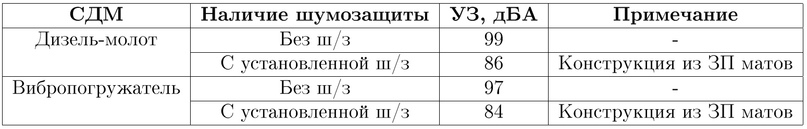

Таблица 2. Уровень внешнего шума СДМ на рабочем режиме
Эффективность приведенных выше конструкции из звукопоглощающих матов для снижения внешнего шума от шумовиброактивных источников СДМ составляет 13 дБА. Разработанная конструкция позволит дополнительно снизить уровень шума на строительных площадках на наиболее шумном этапе производства работ.
Шумозащитные экраны (ограждения)
Полноценное экранирование шумов – их отражение, рассеивание и поглощение – с применением серийных технологий невозможно. Здесь требуется индивидуальное проектирование ограждений, учитывающее конкретное происхождение шумов, их волновые характеристики, местные особенности рельефа и пр. Необходимы геологические, акустические, метеорологические и инженерные изыскания, включающие строительно-монтажные расчеты каркасов и фундаментов. Шумозащитные ограждения выполняются высотой свыше 5 м, поэтому обязаны иметь конструкционную стойкость к сейсмическим и ветровым нагрузкам из-за высокой парусности.
По сравнению с шумопоглощающими и шумоотражающими ограждениями, построение шумозащитных экранов обходится наиболее дорого. В частном домостроении такие ограды практически не создаются. Область их применения – промышленные предприятия, крупные транспортные узлы (в основном авиационные, морские и железнодорожные).
Что вы можете сделать: мебель, ковры, розетки
Путем нехитрых перестановок мебели можно добиться некоторых улучшений. Проблемную стену, например, – закрыть массивным отдельно стоящим или встроенным шкафом, книжными полками, стеллажами. Хорошо, если у них будут толстые стенки и дверцы, а внутреннее пространство – полностью заполнено. И мебель, и воздух в ней, и содержимое поглотят часть воздушного шума.
Еще один простой прием – завесить стену плотным ковром или закрыть пустующие проемы другими текстильными изделиями. Они также обладают шумопоглощающими свойствами, однако речь идет лишь о небольшом снижении уровня шума от соседей.
Значительная часть воздушного шума беспрепятственно проникает через отверстия в стенах, закрытые розетками. Если заделать их прокладками из звукоизолирующего материала, это также существенно улучшит обстановку.
Даже самый роскошный персидский ковер на стене не решит проблему громких соседей
Какие бывают шумозащитные экраны?
Они делятся по двум критериям. По способу защиты и по светопроницаемости.
По способу защиты
Шумоотражающие
Более простые по своему строению, в отличие от шумопоглощающих. Они могут быть сделаны из металлических листов или карбоната. В них может находиться вставка стекла из пластика. Само название говорит за себя. При попадании звуковой волны на такой экран, она в точности отражается обратно. Шумоотражающие экраны требуют меньшего бюджета, чем шумопоглощающие.
Шумопоглащающие
Шумопоглощающие экраны – это сложная акустическая система, изготавливаемая по сложным технологиям. Здесь поглощение звука получается в результате прохождения звуковых волн через небольшие отверстия в панели. Внутри нее есть специальный поглощающий материал.
Этот способ приносит гораздо меньше вреда окружающей среде, но и стоят экраны такого типа дороже. В основном их устанавливают вдоль автомобильных магистралей.
Комбинированные
Комбинированный дорожный экран состоит сразу из нескольких типов звукозащитных панелей. Его существенный недостаток – это сложность в монтаже панелей.
По светопроницаемости
У каждой отрасли есть свой индивидуальный дизайн, и хорошо бы если этот дизайн, смотрелся со звукозащитным экраном. Для этого придумали разные уровни светопроницаемости. Так, звукозащитные экраны для шумоизоляции могут быть прозрачными, непрозрачными, тонированными и с прозрачными вставками.
Прозрачные
Изготавливаются озмк шумозащитные экраны прозрачного типа из органического стекла и поликарбоната. Такие экраны хорошо подходят для городской среды. Они не нарушают общую атмосферу города. Прозрачные экраны по своему способу защиты относятся к шумоотражающим. Пользуются известностью у потребителей благодаря невысокой стоимости и простоте монтажа.
Тонированные
Технология используется та же, что и с прозрачными экранами, но для того, чтобы затемнить стекло либо клеят пленку, либо вводят затемняющее вещество еще при производстве.
Шумоотражающие экраны (ограждения)
Шумопоглощающие экраны
Шумопоглощающий экран из ПШП 100.500
Шумопоглощающий экран действует по принципу «ловушки» для звуковых волн. В конструкционном отношении он представляет собой многослойную сэндвич-панель, состоящую из:
- прозрачного для звуковых волн фасадного перфорированного листа или мелкоячеистой сетки в лицевой части, обращённой к источнику шума;
- сплошного листа с обратной стороны фасада;
- внутреннего промежуточного слоя из пористого шумопоглощающего материала толщиной до 100 мм (как правило, огнеупорной минеральной ваты).
Шумопоглощающая панель
Звуковая волна, проникая внутрь панели сквозь перфорационные отверстия, поглощается наполнителем, утрачивая кинетическую энергию и угасая. Такие экраны обходятся дороже звукоотражающих, но они более экологичны, поскольку не наносят ущерба пассажирам транспортных средств, зрителям и участникам спортивных состязаний, персоналу предприятий – людям, находящимся с внутренней стороны экрана.
