Как самостоятельно изготовить забор и ворота для дачи из профильного листа?

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Материалы для строительства

Сооружение раздвижной входной системы пошагово

Подготовительные работы для монтажа ограждения из профнастила

До того, как приступить к непосредственному возведению забора из металлопрофиля, нужно заранее приготовить все инструменты и материалы, которые понадобятся в ходе.

При закупке настила важно обратить особое внимание на его цену. Попытка снизить затраты посредством покупки более дешевых материалов, может обернуться против владельца. Низкая себестоимость обозначает плохое качество проката, слоя полимера, нанесения оцинковки или излишней тонкости самого листа

Эти показатели по одиночке или в совокупности уменьшают срок службы ограждения во много раз. До покупки профилированного листа для изгороди нужно сначала определиться с высотой будущей конструкции, для чего берется во внимание показатель среднего роста человека: 175-185 сантиметров, а сам забор должен быть выше примерно на 15-20 см. Рекомендуется брать лист протяженностью минимум 2 метра, но иногда используют 2,5 или 3 метра. Последние чаще всего делают по заказу

Низкая себестоимость обозначает плохое качество проката, слоя полимера, нанесения оцинковки или излишней тонкости самого листа. Эти показатели по одиночке или в совокупности уменьшают срок службы ограждения во много раз. До покупки профилированного листа для изгороди нужно сначала определиться с высотой будущей конструкции, для чего берется во внимание показатель среднего роста человека: 175-185 сантиметров, а сам забор должен быть выше примерно на 15-20 см. Рекомендуется брать лист протяженностью минимум 2 метра, но иногда используют 2,5 или 3 метра. Последние чаще всего делают по заказу.

Ширина одного профильного пролета составляет примерно 2,5-3 метра. Но для исчисления нужного количества опорных столбов, размер периметра забора делят на ширину одного пролета. В ходе воздвижения ворот прибавляют еще три опоры.

Протяженность столбов должна соответствовать вышине ограждения

Будет необходим следующий набор:

1. Металлопрофиль. трубы для лага и опорных столбов.
2. Песок, цементная смесь, щебень – для наполнения фундамента, а также посуда для наведения строительного раствора.
3. Раствор грунтовки, веревка, строительный уровень.
4. Сварка, электрическая дрель и сверла.
5. Клепки, аппарат для их крепления или специальные саморезы для металла.

Столбовые опоры можно взять деревянные или из асбестобетона. Когда владелец склоняется в пользу дерева, требуется провести обработку антисептическим веществом.

Параметры конструкции

Мастера придерживаются одних размеров, по которым изготавливают распашные ворота из профнастила. Вы также должны изготавливать конструкцию по определенным параметрам, соблюдая технологию. Шире ворота сделать не получится — это связано с тем, что опорные столбы не выдержат чрезмерной нагрузки и попросту перекосятся, а такая неприятность приведет к реконструкции изделия.

Стандартная ширина

Обычно ворота предназначаются для автомобилей, которые будут заезжать на дачный участок, поэтому проем делается по ширине автомобильного транспорта с учетом зеркал. Также к проему добавляются дополнительные 100 см на свободную маневренность машины, которая будет проезжать через ворота. Кроме этого рассчитывается ширина опор. Если калитка будет монтироваться независимо от ворот, отдельно, то потребуется установить 3 колонны

Также берется во внимание величина щелей между столбом и калиткой и ширина зазора между каркасом ворот и колоннами. Сюда же входят параметры фурнитуры

Необходимо все точно рассчитать, чтобы не получилось ситуации, когда фундамент под колонны уже сделан, а они окажутся на рабочей ширине створок, следовательно, размер ворот уменьшится. Следом за этим придется увеличивать ширину калитки, а иметь калитку огромной ширины нецелесообразно. Ширина калитки по стандарту составляет 120 см, а для ворот — от 450 до 500 см. Ширину ворот нужно подгонять под параметры листов, поскольку для монтажа одного профлиста будет мало.

Стандартная высота

Классическая высота ворот составляет от 220 до 250 см. Стандартный лист имеет длину 200 см, но есть и длиннее, но от очень больших листов может остаться много обрезков. В любом случае придется предварительно поинтересоваться у консультанта о параметрах профнастила.

Как правило, под калиткой и воротами всегда предусматривается зазор, потому что при слишком маленькой щели между землей и каркасом может происходить постоянное цепляние изделия за поверхность грунта или плитки. Оптимальный зазор составляет 5−10 см. Некоторые увеличивают это расстояние до 30 см, но это не эффективно ввиду того, что на территорию могут проникнуть некрупные собаки.

Внимание! В зимний период под воротами и калиткой вероятнее всего будет образовываться наледь. Ее нужно своевременно удалять, иначе возникнет сложность при открывании створок

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

• запор обыкновенный;
• замок с внутренней установкой;
• накладной замок, где имеется защелка и ручка;
• навесной;
• с электрическим исполнительным механизмом;
• домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

1. Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
2. Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
3. Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
4. Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
5. С помощью напильника устраняют зазубрины и неровности кромок.
6. Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
7. Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

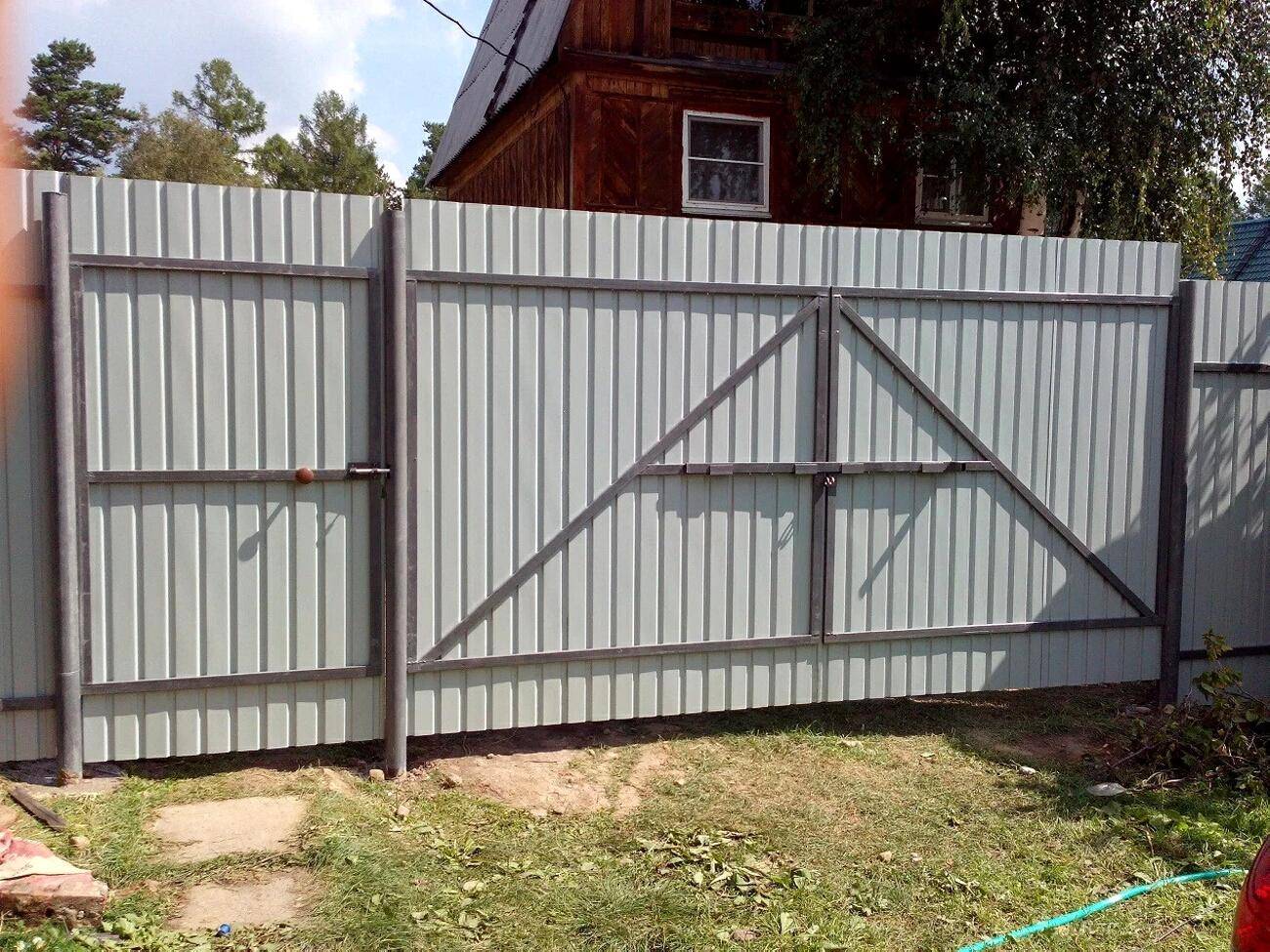

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Технологические аспекты установки опор, каркаса для ограды

После составления чертежа забора, определения, трубы какого сечения лучше использовать, закупки материала, приступают к монтажу конструкции. Сначала проводиться установка стоек. Для этого предварительно очищают, выравнивают местность под забор, делают разметку.

Различные вариации металлических заборов можно посмотреть тут…

Монтаж столбов из профтрубы на забор может осуществляться несколькими способами:

• путем забивки в грунт. Опору углубляют в землю на 1/3 ее длины при помощи ударов кувалдой. Применяют такой метод закладки основания под забор на мало-каменистых грунтах. Негативные моменты его использования — риск повреждения опоры, неровность ее установки, недостаточная фиксация;
• при помощи засыпки и утрамбовки. Столбы закладывают в выкопанную/высверленную шахту, а затем фиксируют при помощи гравийно-песчаной засыпки;
• частичного бетонирования. Нижнюю часть опоры заливают бетоном, а остальную — засыпают землей с последующей утрамбовкой;
• полной заливки бетоном.

Сначала под опоры выкапывают лунки нужной глубины. Опору необходимо углубить в мягкую почву минимум на 1,2 м, в плотную — на 0,8-0,9 м. Дно ям требуется засыпать песочно-щебневой смесью, чтобы обеспечить дренаж. После этого столбы устанавливают в углубление, выравнивают и заливают бетоном.

Помните: стойки из прямоугольной профтрубы нужно монтировать узкой стороной к облицовке ограды. Это увеличит сопротивляемость конструкции ветровым нагрузкам.

Монтаж лаг

Поперечины, используемые для крепления листов профнастила, можно установить несколькими способами:

• внахлест. Лаги укладывают поверх столбов и фиксируют их при помощи сварки или саморезов;
• встык. Поперечины крепятся к столбам путем приваривания тавровым соединением (Т-образно);
• в прорези. В вертикальной опоре делают прорези внизу и вверху, через которые будут проходить лаги. Крепление поперечин забора проводится с использованием сварки.

На заметку: ограде из профнастила на каркасе и опорах из профтруб не страшен сильный ветер, ведь конструкция обладает повышенной прочностью.

Прочность забора, его устойчивость к воздействиям окружающей среды, прочие эксплуатационные характеристики во многом зависят от качества сооружения конструкции. Опоры и поперечины из профтруб способны значительно увеличить надежность ограды, ее стойкость, продлить срок службы.

Материалы и инструменты

Чтобы построить забор на даче из профнастила своими руками потребуется минимум оборудования и инструментов:

• Уровень;
• Дрель и сверла (или заклепочник для заклепок);
• Сварочный аппарат;
• Кмкость для цементного раствора.

Материалы:

• Листы профнастила;
• Опорные столбы;
• Лаги;
• Заборные планки;
• Щебень;
• Цемент;
• Песок;
• Грунтовка;
• Саморезы по металлу или заклепки.

Для столбов-опор чаще используются профильные металлические трубы, поскольку они достаточно прочны, чтобы выдерживать ветровую нагрузку на ограждение, при этом они дешевле водопроводных труб.

Чтобы установить забор из профнастила на даче, оптимальным вариантом считается профильная труба 30 х 60 мм с толщиной стенки 2 мм. При высоте забора 2м труба режется длиной 3м. Поверхность предварительно зачищают, обезжиривают и грунтуют, а после установки устанавливают герметичную пластиковую заглушку, предотвращающую попадание осадков внутрь столба.

Опоры можно также делать асбоцементные или деревянные. Если используются деревянные, их нужно обработать антисептиком, а часть, которая будет заглубляться в грунт, должна быть особенно прочной. С этой целью ее обрабатывают паяльной лампой и битумной грунтовкой.

Для лагов подходит профтруба 40 х 20 мм с толщиной стенки 1,5 мм. Она режется длиной 3 м. Поверхность зачищается, обезжиривается, грунтуется. После установки их обработка будет сложнее.

При покупке профлиста стоит обратить внимание на цену. Низкая цена может свидетельствовать о слишком тонком материале или плохом качестве полимерного слоя.. Саморезы по металлу выбирают под цвет профлиста 5,5 х 19 мм, не требующие предварительного засверливания

Саморезы по металлу выбирают под цвет профлиста 5,5 х 19 мм, не требующие предварительного засверливания.

Заборная планка необходима для завершения и формирования внешнего вида ограждения. Ее подбирают под цвет профнастила. Существует более 30 оттенков профилированного листа, о том как выбрать нужный написано тут.

Пошаговая инструкция монтажа

Собираем и варим раму

Заготовки собираются между собой сваркой.

Инструкция по созданию выглядит так:

1. Понадобится лист ОСБ толщиной от 10 мм или лист толстой фанеры.
2. Из этого материала вырезается полотно размерами на 5 см больше с каждой стороны, чем реальные параметры калитки.
3. Для удержания деталей рамки необходимо заранее подготовить струбцины – зажимы, которые будут прочно фиксировать заготовки из труб к полотну из ОСБ.
4. Количество зажимов должно быть больше, чем швов от сварки.

5. Куски профильных труб выкладываются в правильном порядке. Проверяется ровность углов по уровню.

6. В зависимости от высоты калитки между верхней и нижней частью створки монтируются 1–2 поперечины.
7. Зажимы ставятся вблизи мест сварки.
8. Все детали рамки прочно крепятся к кондуктору. Проверяется повторно ровность углов.
9. Теперь можно сварить между собой заготовки труб.
10. Зажимы остаются, пока швы полностью не остынут.

После сборки каркаса все швы зачищаются.

Как правильно построить забор из профнастила своими руками

Сначала необходимо составить четкую схему будущего ограждения. Рисовка позволяет получить визуальное представление о том, как и что будет выглядеть в конечном итоге.

Выделяют два типа металлопрофиля:

• сплошной;
• секционный.

На техническом чертеже отображают точное места расположения будущей изгороди, с учетом особенности ландшафта, указанием разницы в высоте поверхности. Исчисляют размеры, а именно: вышину ограждения, длину отдельных участков. В схеме отражают предполагаемое местоположение опорных столпов.

Установка профилированного проката производится как горизонтально, так и вертикально, что не повлияет на прочность ограждения.  Необходимо помнить, что конструкция из металлического профиля является монолитной и повреждение одного листа может испортить остальные. В связи с этим не следует высаживать вблизи забора деревья, которые по мере роста могут повредить его.

Главное назначение чертежа — это правильный расчет количества сырья и верная закладка фундамента.

Чтобы правильно рассчитать, сколько материала понадобится, нужно:

1. Измерить периметр будущего ограждения. Если будут сделаны ворота, то из общего числа следует вычесть ширину створок.
2. Полученную цифру нужно поделить на рабочую площадь одного профнастила определенной маркировки, которая была выбрана. В случае получения нецелого числа производят округление до большего целого.

При закупке материала рекомендуется взять один металлопрофиль про запас. Это делается на случай, если в ходе проведения установки будет поврежден какой-либо элемент.

В той ситуации, когда заранее рабочую ширину продукта нельзя узнать, замеряют общую ширину одного профиля, а полученное число уменьшают на ширину двух волн, учитывая то, что монтаж выполняют внахлест.

3 этап. Расчет материала на забор из профнастила

Способы установки

Стойками могут служить как столбы забора, так и специальные столбы. Они бывают деревянными, бетонными или металлическими. Последние делаются из труб с сечением не менее 100х100 мм.

Устанавливать ворота можно разными способами. Самый простой и дешевый – установка с забиванием столбов. Установить опоры своими руками довольно просто. Подготовьте отверстие и вбейте в него столбы на 1,5 м вглубь. От этих столбов в обе стороны должны отходить металлические трубы, которые непременно нужно скрепить с забором или другими постройками. Также требуется соединить столбы между собой съемной планкой. Стоит учитывать, что подобным образом можно установить ворота небольшого веса или же садовую калитку.

Распашные ворота, составляющие: 1. Металлический каркас. 2. Профнастил. 3. Столбы. 4. Петли. 5. Задвижки.

Обычно для большей надежности основание столбов бетонируют. Для этого необходимо вырыть или пробурить отверстие диаметром в 0, 2 м и глубиной 1,5-1,8 м. В него вставить опору и после предварительного выравнивания по уровню залить бетоном. Можно дополнительно вставить в отверстие стакан из арматуры и только после этого забетонировать.

Если в вашей местности грунт пучинистый (т.е. с преобладанием глины, песка, гальки), необходимо на глубине 1,5 м установить рамную конструкцию из арматуры и бетона, которую тоже вполне можно соорудить своими силами. После чего опорную трубу приварить к арматуре.

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Порядок работы

Среди фото заборов и ворот из профнастила в нашей фотогалерее вы можете определиться с выбором наиболее подходящей вам конструкции

Если ещё нет необходимого опыта, то обратите внимание на прямоугольные либо квадратные изделия. Они монтируются быстрее и проще

Далее нужно определиться с величиной конструкции и начертите её план. По нему будет проще приобрести материал и сделать разметку.

Монтаж забора и калитки из профнастила начните с возведения опорных стоек:

1. Натяните шнур по линии ограждения. Определите месторасположение ям.
2. Пробурите отверстия под опоры с помощью бура, пешни или черпака с заостренными краями на глубину 1-1,5 м.
3. Вставьте столбы. Проверьте отвесом их вертикальность. Засыпьте ямы щебнём, утрамбуйте его.
4. Приготовьте жидкий раствор из цемента и песка в соотношении 1:3. Залейте им основание.

Пока бетон застывает, можно собрать каркас. Трубы для него нарежьте под углом 45 градусов. Разложите заготовки на ровной поверхности. Прихватите конструкцию по углам сваркой и проверьте размеры диагоналей. Они должны быть одинаковыми. При необходимости, подправьте и приварите углы окончательно.

После этого отрежьте трубу для горизонтальной перемычки и прикрепите её тем же способом посередине каркаса, выше или ниже. Прихваты величиной 2-3 см сделайте по всему периметру на расстоянии 20-30 см друг от друга. Последними приварите навесы и прикрутите ручку на высоте примерно 90 см.

Готовый каркас выставьте на твёрдое основание. Прихватите навесы с помощью сварочного аппарата.

Проверьте, насколько свободно открывается калитка. Если есть перекос, поправьте и завершите крепление. Сварочные швы зачистите, нанесите грунтовку на повреждённые места, выполните окраску конструкции.

В аналогичном порядке сможете осуществить и монтаж ворот из профнастила.

Виды заборов

Заборы из профнастила для дачи разделяют на виды по конструкции и дизайну:

• Сплошные — высотой до 3 м;
• Высокие — высотой от 3-6 м;
• Шумозащитные.

Современные технологии полимерного покрытия оцинкованного листа позволяют выбрать любые виды заборов для дачи из профнастила:

• Под дерево;
• Под кирпич;
• Под гранит;
• Под песчаник;
• Под дикий камень.

Заборы на даче из профнастила под дерево, обладая светлыми или темными оттенками, имитируют разнообразные породы:

• Дуб;
• Сосну;
• Акацию;
• Кедр;
• Лиственницу;
• Состарившегося дерева.

Полимерное покрытие профлиста может быть:

• Односторонним;
• Двусторонним.

По толщине и цвету также существует множество вариантов материала, но чаще для забора для дачи используются следующие виды профлиста:

• С20,
• С21,
• С8,
• Н75.

Чтобы установить забор для дачи из профнастила под камень, для большей схожести с натуральным материалом можно использовать профлисты с различной «затиркой»: белой, черной, желтой, коричневой и др.

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

1. Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.
2. Посередине створки можно вставить сварную решетку.
3. На столбах можно закрепить красивые уличные светильники.
4. Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Проектирование

Этапы изготовления забора

Заборы и ограды из профильной трубы изготавливаются по следующей схеме:

1. подготовка эскиза и подробного чертежа;
2. изготовление конструкции;
3. установка.

Чертеж забора

На начальной стадии рисуется эскиз ограждения. Данный рисунок содержит схематическое изображение будущего забора. Эскиз определяет места установки основных и декоративных элементов конструкции.

Предварительное изображение ограждения, отражающее желание изготовителя

На основании готового эскиза разрабатывается подробный чертеж конструкции. В отличие от эскиза чертеж забора из профильной трубы должен отражать габариты целой конструкции и каждой его отдельной части.

Чертеж готовой конструкции с определением и описанием требуемых материалов

На основании чертежа производится подсчет материалов, требующихся для изготовления забора.

Изготовление забора

Заборы, изготавливаемые из профильных труб, могут быть двух видов:

• сварные, то есть цельные конструкции;
• секционные, то есть конструкции, состоящие из отдельных секций.

Чтобы изготовить сварной забор из профильной трубы, надо:

1. подготовить все комплектующие, то есть нарезать трубы соответственно чертежному размеру;

Подготовка комплектующих элементов для дальнейшей сборки

Некоторые трубы имеют отклонения в габаритах. Это связано с методом производства профтруб. Перед нарезкой составляющих элементов забора все неровности требуется удалить при помощи шлифовальной машинки.

1. приварить комплектующие конструкции к предусмотренным местам. Сварка начинается с вертикальных участков, которые крепятся к несущим столбам. Далее устанавливаются горизонтальные перемычки изгороди, и производится окончательное наполнение открытого пространства трубами маленьких размеров;

Изготовление забора методом сварки отдельных частей

1. при необходимости устанавливаются декоративные элементы;

Различные элементы для придания забору индивидуального и эстетичного вида

1. места сварки зачищаются от образовавшегося налета и окалины;

Обработка мест сварки перед покраской

1. готовая конструкция покрывается специализированной краской.

Нанесение на металлические поверхности защитной краски

Секционный забор из профильной трубы изготавливается поэтапно:

• на первой стадии производится необходимое количество секций, которые выполняются по подготовленному чертежу;
• все секции устанавливаются на основные столбы. Для этого можно использовать сварку или специальные крепления, предусмотренные конструкцией.

Чтобы изготовить секцию ограждения, надо:

1. сварить каркас из труб;

При изготовлении каркаса надо учитывать расстояние между опорными столбами.

1. приварить элементы наполнения и декора;
2. зачистить места сварки;
3. покрасить готовую конструкцию.

Как изготовить отдельную секцию забора можно посмотреть на видео.

Установка готовой конструкции

Установка забора – это окончательная стадия. Чтобы своими руками поставить готовую конструкцию, требуется:

1. по периметру будущего забора произвести разметку. Отметить места установки опорных столбов;
2. под каждый основной столб пробурить отверстие. Диаметр каждого отверстия должен составлять минимум два диаметра столба;

Образование ям для установки столбов

1. в готовую яму устанавливается столб и заливается бетонным раствором;

Схема правильного монтажа опорного столба для забора

При выставлении столба особое внимание уделяется вертикальности и горизонтальности. Если эти параметры нарушены, то забор будет выглядеть покосившимся. Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона.

Проверка вертикальности конструкции строительным уровнем

1. на столбы навешиваются готовые секции или изготавливается сварной запор по вышеописанной схеме;

Установка отдельных секций забора без использования сварки

1. устанавливаются ворота и калитки.

Все работы по изготовлению и установке забора из профилированной трубы считаются законченными. Заборы из профилированной трубы отличаются долговечностью, простотой конструкции, совмещенной с эстетичным видом и небольшой стоимостью. Перед началом работ рекомендуется разработать собственный проект забора или воспользоваться готовыми эскизами. Изготовление забора своими руками возможно при обладании начальными навыками работы со сварочным оборудованием.

Необходимое оборудование и инструменты

В процессе работы понадобятся:

1. Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
2. Лопата или садовый бур, трамбовка – для установки столбов.
3. Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.

4. Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.

5. Шуруповерт с саморезами – для фиксации профнастила.
6. Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
7. Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Особенности установки ограждения на склоне

Для участков, расположенных на склонах, в неровной местности важно разработать проект так, чтобы компенсировать резкие перепады уровня высот

Оптимальным видом фундамента для этого станет ленточный.

Изучить подробно типы ленты, последовательность заливки.

Забор монтируется двумя способами:

1. Повтором контура уклона. Выполняется на крутых холмах, склонах. Перемычки фиксируют не горизонтально, а параллельно склону. Секции могут быть разной высоты, но одинаковый верхний уровень сохраняется.
2. Ступенчатой оградой. Подойдет для усадеб с постепенным перепадом высот. Придает ограде эстетичный вид. Столбы монтируются с шагом 2‒2,5 м ступенями, чтобы между ними получилось закрепить поперечные лаги. Средняя высота перепада на 1 секцию ‒ это общая высота перепада участка, поделенная на количество перепадов между столбами.
