Особенности газовых теплопушек
Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.
Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.
Для работы газовых теплопушек могут использоваться различные модификации природного газа:
- голубое топливо, проходящее по магистралям;
- бутан или пропан в специализированных баллонах.
Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

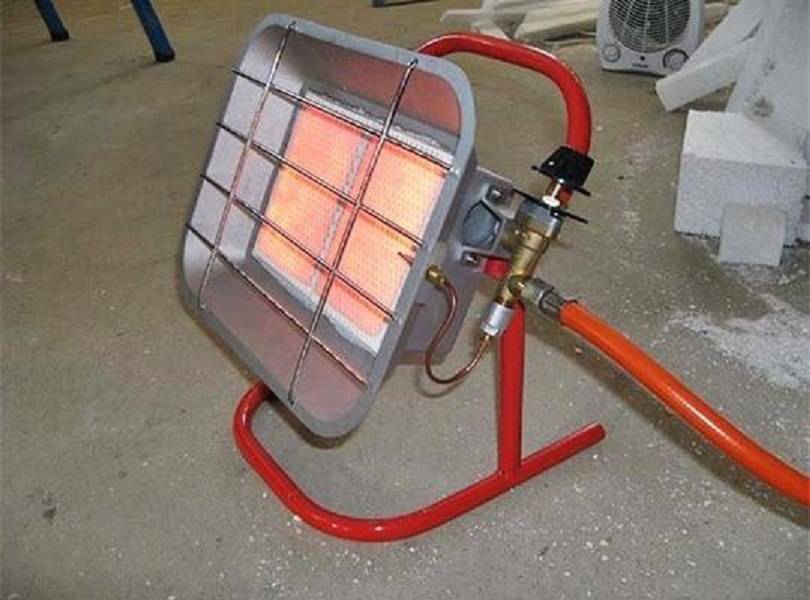

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.
Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа
Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.
Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.
Как сделать газовую тепловую пушку своими руками?
Необходимость быстрого обогрева помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.
Вспомогательный источник тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.
Тепловая пушка, работающая на газовом топливе, становится отличным вариантом устройства обогрева помещений наиболее экономным способом.
При наличии возможности подключения такой тепловой пушки к газовой магистрали, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.
Тепловые пушки, подключенные к газовым баллонам, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.
Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.
Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо, также часто применяемые в отопительных приборах.
Производители
Самое нелегкое дело при покупке — это не выбор мощностей или характеристик
Это, конечно важно, но важнее — качество оборудования. А оно зачастую зависит от производителя. Газовые пушки не исключение
Тратить на это оборудование слишком большие деньги мало кто согласится — вариант-то временный. Обычно выбирают по критерию цена/качество. Под эту категорию подходят «полукитайцы». Это те, у которых управление находится в Европе-Америке, а производство в Китае. Примерно в той же категории российские пушки на газу. Вот перечень популярных марок:
Газовые пушки не исключение. Тратить на это оборудование слишком большие деньги мало кто согласится — вариант-то временный. Обычно выбирают по критерию цена/качество. Под эту категорию подходят «полукитайцы». Это те, у которых управление находится в Европе-Америке, а производство в Китае. Примерно в той же категории российские пушки на газу. Вот перечень популярных марок:
- Bally (Баллу). Завод есть в России, он и выпускает отопительные пушки на газу. Качество, как и отзывы, средние. Зато не проблема поменять по гарантии;
- Resanta (Ресанта);
Набор функций может отличаться
- Master (Мастер);
- Zubr (Зубр);
- Кратон (Россия + Китай);
- Калибр;
- Интерскол.
Нельзя сказать, что все модели перечисленных выше производителей удачны. Есть очень даже неплохие, а есть — совсем «так себе».

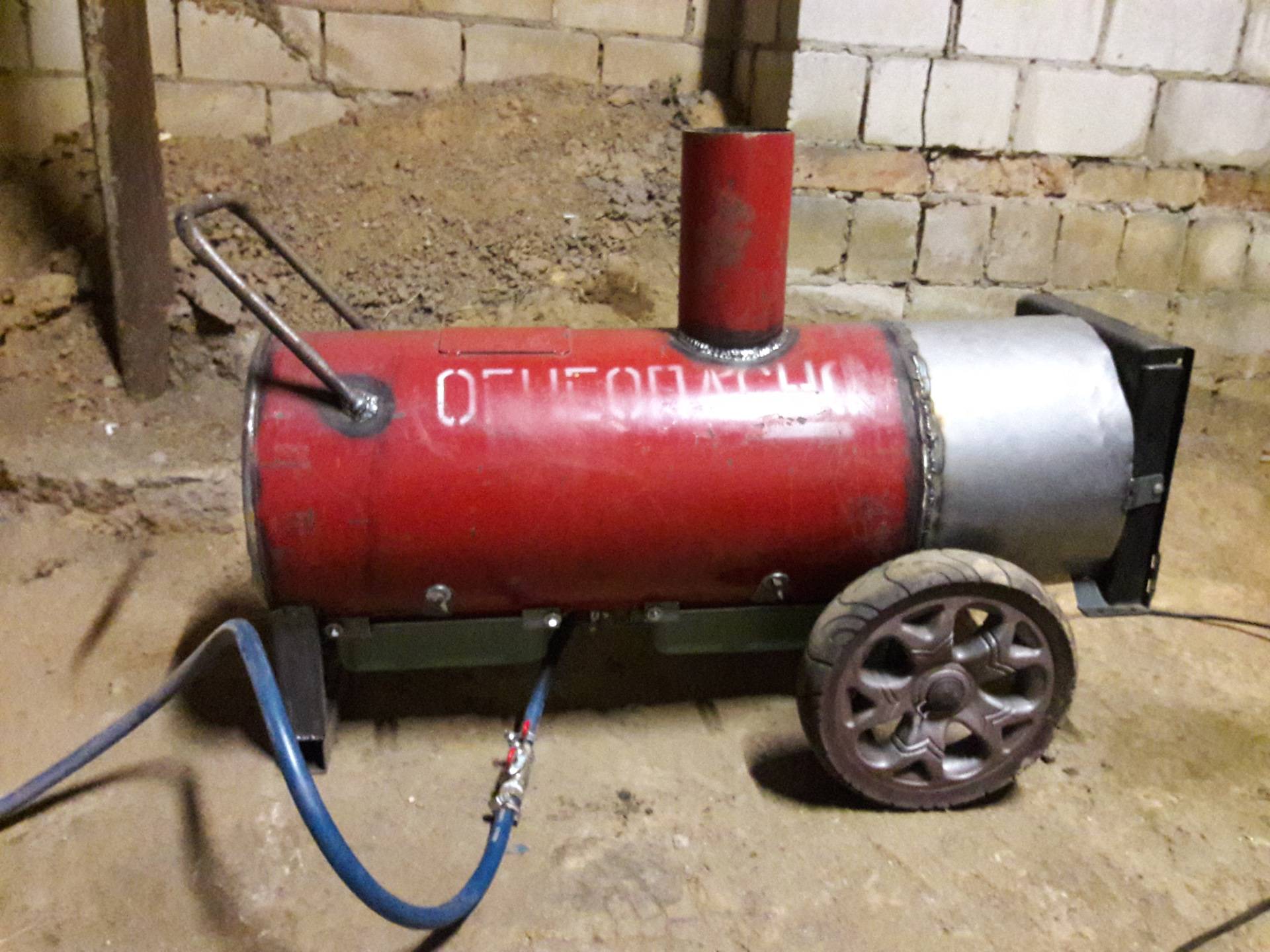

Как изготовить газовую тепловую пушку своими руками
В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.
Для изготовления пушки потребуется:
- две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
- труба диаметром 8 см и длиной 30 см (выходной патрубок);
- вентилятор осевого типа с круглым фланцем;
- горелка газовая, укомплектованная пьезоэлементом.
Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому
Технология сборки газовой пушки своими руками
Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.
Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.
Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания
При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу
Схема тепловой газовой пушки
На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.
Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.
Правила безопасной эксплуатации тепловой пушки
Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.
Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации
Правила безопасной эксплуатации:
- Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
- Корпус устройства и вентилятор необходимо защищать от попадания влаги.
- Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
- Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
- В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
- Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
- Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.
Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.
Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств
Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).
Виды
Агрегат #— тепловая пушка на дизтопливе
Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.
Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.
Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.
Процесс сборки
Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.

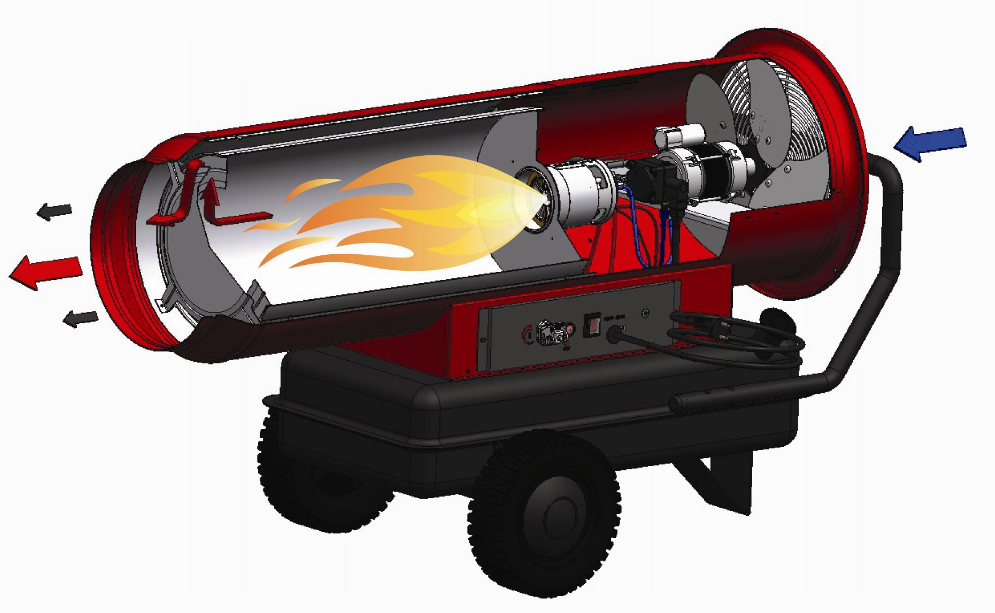

На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме
Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:
- камеру сгорания с вертикальным отводом;
- топливный насос с форсункой;
- вентилятор с электродвигателем.
Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.
При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов. Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей
Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.
Существует множество производителей и моделей тепловых пушек. Они отличаются по виду топлива, на котором работают. Разновидности:
- Электрические. Нагревают воздушную массу с помощью электрических ТЭНов. Они экологически чистые, не выжигают кислород из воздуха и не выделяют вредных для организма веществ. Минусом является дороговизна эксплуатации из-за большого потребления электроэнергии.
- Многотопливные. Для работы применяются отработанные гидравлические или моторные масла. Такие устройства очень дёшево обходятся в эксплуатации, но их не следует применять в людных помещениях и там, где невозможно оборудовать хорошую вентиляцию.
- Водяные. Главным конструктивным отличием от других типов является оснащение испарителем. Обогрев происходит за счет сильного потока пара. Чаще всего такие агрегаты применяются в сельском хозяйстве для обогрева теплиц и парников, а также для поддержания необходимого микроклимата.
- Инфракрасные. Нагрев происходит за счет инфракрасного излучения. Это бытовые обогреватели, которыми также можно нагревать поверхности на открытых пространствах.
- Газовые. Нагрев воздуха происходит за счет сгорания пропана или метана. Тепловую пушку на газу можно сделать своими руками. Лучше при этом использовать готовые чертежи.
Как сделать газовую пушку своими руками — пошаговая инструкция
Зная принцип работы самой простой газовой пушки можно понять, что сделать такую же конструкию в домашних условиях самостоятельно – не составит проблем. Главное – подобрать комплектующие. В качестве корпуса можно использовать либо кусок оцинкованной снаружи трубы, диаметром от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет любой примус (желательно – с регулировкой интенсивности подачи топлива на конфорку). Все это можно приобрести в магазине строительных или бытовых товаров.

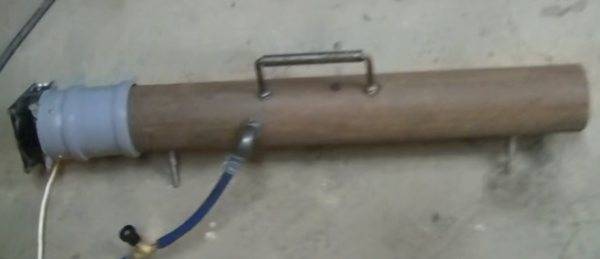

Пример конструкции простой газовой пушки, которую можно сделать своими руками
Ещё один нюанс – это принудительная конвекция. При мощном газовом потоке устанавливать систему, которая самостоятельно будет выдувать прогреваемый воздух – не обязательно. Главное – использовать трубу не с запаянными концами, ведь в этом случае воздушный поток создается автоматически (из-за разницы температур воздуха на концах цилиндра).
Если же конвекция все же необходима, то с задней части трубы попросту устанавливается обычный бытовой вентилятор. Главное – отрегулировать частоту вращения лопастей таким образом, чтобы создаваемый воздушный поток не приводил к гашению горелки. Как правило, 200 – 300 оборотов в минуту достаточно.
Емкость из алюминия в качестве газовой пушки. Преимущество такой конструкции — высокий коэффициент теплоотдачи. Но долговечность такого варианта — спорная
Итого, для создания газовой пушки своими руками необходимо:
Шаг 1. Выбрать подходящий корпус. В идеале – стальная труба диаметром в 200 мм и длинной не менее 80 сантиметров.
Определяемся с корпусом для пушки
Шаг 2. В верхней части трубы приготовить отверстие под установку сопла с горелкой. Можно его выполнить с помощью ступенчатого сверла. Стандартный вход под сопло – порядка 25 мм (тогда можно и водопроводный кран поставить, но рекомендуется именно газовый – конструктивно они отличаются).
Монтируем отверстие под подачу газа
Шаг 3. Смонтировать горелку. Закрепляется все это на шайбе или муфте, затягивающейся снаружи трубы. Под все крепления обязательно добавляется огнеупорный герметик (автомобильный, тот, что применяется при монтаже прокладок в блоке цилиндров), чтобы избежать утечки газа и обратной тяги в камере сгорания.
Устанавливаем горелку
Шаг 4. При необходимости – смонтировать сзади трубы вентилятор. Не обязательно все делать герметичным, главное – создать направленный воздушный поток.
Вентилятор поспособствует более направленному тепловому потоку
Шаг 5. Подключить получившуюся пушку к источнику газа (пропан или метан – зависит от типа установленной горелки) и провести тестовый запуск. Автоподжога в такой системе, конечно же, не предусмотрено, так что горелку потребуется запускать вручную.
Подключив баллон с газон, производим тестовый запуск
При тестовом запуске самое главное – это убедиться в отсутствии утечки газа (перепроверить все соединения), а также в нормальном нагреве горелки (она не должна перегреваться, покрываться копотью или становиться красной).
Тестовый запуск и проверку работоспособности проводят на улице, а не в закрытом помещении. Но следует помнить, что подобные устройства – весьма опасны, поэтому без должного опыта пытаться их сделать самостоятельно – не лучшее решение. И при работе с ними рядом обязательно должен кто-то находиться, чтобы в случае возникновения какой-либо поломки немедленно отключить устройство.
Kroll P 10, обойдется дорого, но техника данного производителя очень надежна
Использовать самостоятельно изготовленные тепловые пушки именно для обогрева не следует. Они лучше подходят для быстрой просушки помещения или же для тепловой обработки поверхностей (например, для борьбы с плесенью и грибком).
В промышленных пушках в реле устанавливается фотоэлемент. Именно благодаря ему при отсутствии внутри камеры сгорания огня подача газа тоже отключается. Самостоятельно такое реле сделать тоже не составит проблем
Лучшие электрические тепловые пушки мощностью 3 кВт
Wester TB-3000
Данная тепловая пушка предназначена для сушки помещений площадью до 30 м2. Со своей задачей справляется на ура. Максимальный воздухообмен на мощности в 3 кВт составляет 300 м3/ч. Устройство оснащено термостатом, который отключает и включает прибор по выставленным заранее параметрам. Благодаря этому над пушкой не нужно стоять и контролировать включение/отключение. По достижении критической температуры устройство автоматически отключится во избежание поломки двигателя.
Прибор оснащен двумя регуляторами: мощности и температуры. С помощью первого выставляется мощность работы вентилятора, а с помощью второго температура нагревательного элемента. Благодаря таким функциям можно максимально точно настроить работу прибора под определенные температурные условия помещения. При желании можно включить вентилятор на просушку без нагрева ТЭНа.
Quattro Elementi QE-3000C
В этой тепловой пушке в роли нагревательного элемента выступает ТЭН. Он довольно быстро нагревает холодное помещение до нужной температуры. Вентилятор здесь немного слабее, чем у предыдущей модели, и максимальный воздухообмен для него составляет порядка 260 м3/ч. Однако скорость прогрева помещения у него также отличная. Пользователи отмечают, что аппарат работает тихо и практически не ощущается вибрация.
Как и во всех устройствах этой ценовой категории, здесь установлен термостат для регулировки включения/отключения прибора без участия оператора. Дополнительно можно регулировать мощность прибора и температуру нагревательного элемента. Единственным недостатком является невозможность установки пушки вертикально вверх (не дает ограничитель), что могло бы пригодиться при монтаже натяжного потолка. В остальном же устройство выполняет поставленные задачи.
Timberk TIH Q2 3M
Тепловая пушка оснащена двигателем мощностью 3 кВт. Он способствует максимальному разгону вентилятора и соответствующему воздухообмену в 310 м3/ч. Нагревательным элементом здесь является трубчатый тэн. Регулировка температуры осуществляется поворотным выключателем. Благодаря этому можно ступенчато настроить температуру обогрева для конкретного помещения. Поддержание нужной температуры осуществляется чувствительным термостатом.
Пушка может работать как в режиме обогрева, так и в режиме вентиляции без нагрева ТЭНа. Последняя функция удобна, когда нужно сушить относительно теплые помещения. На выключателе расположен светодиодный индикатор, который сигнализирует о включенном или выключенном положении устройства. Агрегат довольно увесистый (6 кг) в отличие от других 3-киловаттных «товарищей».
Ресанта ТЕПК-3000К
Эта тепловая пушка оснащена керамическим нагревательным элементом, у которого повышен КПД в сравнении со спиральными и тэновыми моделями. В целом керамическая пластина уменьшает количество потребляемой энергии при той же тепловой мощности. Кстати, мощность, как и температуру, можно регулировать, подстраивая под условия работы.
Пушка имеет встроенную защиту от перегрева, хотя сам перегрев случается довольно редко. Несмотря на небольшие габариты, прибор очень хорошо и быстро нагнетает температуру даже в самое холодное помещение. Максимальный воздухообмен устройства составляет 300 м3/ч. В целом это хорошая отечественная воздуходуйка за небольшие деньги.
Ballu BHP-P2-3 Limited Edition
Это, на наш взгляд, лучшая электрическая тепловая пушка мощностью 3 кВт. В отличие от других такой же мощности, она может качественно прогреть не 30, а 35 м2. Максимальный воздухообмен для вентилятора составляет 400 м3/ч, что позволяет разогнать горячий воздух по помещению гораздо быстрее остальных «собратьев». Эта лимитированная серия пушек оснащена композитным блоком управления, армированным стекловолокном для большей надежности. Хотя если сказать честно, то купить «лимитированную» пушку не составит особого труда, так как на рынок их выпущено огромное количество.
Здесь установлен высокоточный капиллярный термостат, контролирующий включение/отключение прибора. Пушка может устанавливаться на пол, а может крепиться на стену. Наклонная конструкция позволяет регулировать угол поворота для обдувая нужных участком помещения. Производитель дает гарантию на прибор 3 года.
Какой еще инструмент должен быть в гараже:
- Экономим на покупке инструментов: лучшие наборы для автомобилистов и строителей
- Качаем воздух литрами: лучшие масляные компрессоры 2020
Как выбрать газовую пушку в магазине и на что ориентироваться
При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:
- Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
- Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
- Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
- Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
- Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).
Принцип работы газовой пушки
Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.
| Параметр | Рекомендуемое значение |
| Мощность | Не менее 1 кВт на 10 м 2 отапливаемого помещения |
| Тип газа, на котором работает пушка | Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана) |
| Автоподжог | Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен |
| Наличие дополнительных датчиков | Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике |
| Питание электромотора вентилятора | С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В |
| Закрытая или открытая горелка | Закрытая – для обогрева жилых помещений, открытая – для всех остальных |
Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин
Этапы изготовления тепловой пушки на дизтопливе своими руками
Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:
- Бак или емкость для горения топлива.
- Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
- Трубы для камеры сгорания. Используем любой тугоплавкий материал.
- Топливная форсунка.
- Компрессор или насос.
- LiveJournal
- Blogger
Тепловая пушка дает огромное количество тепла Этапы изготовления:

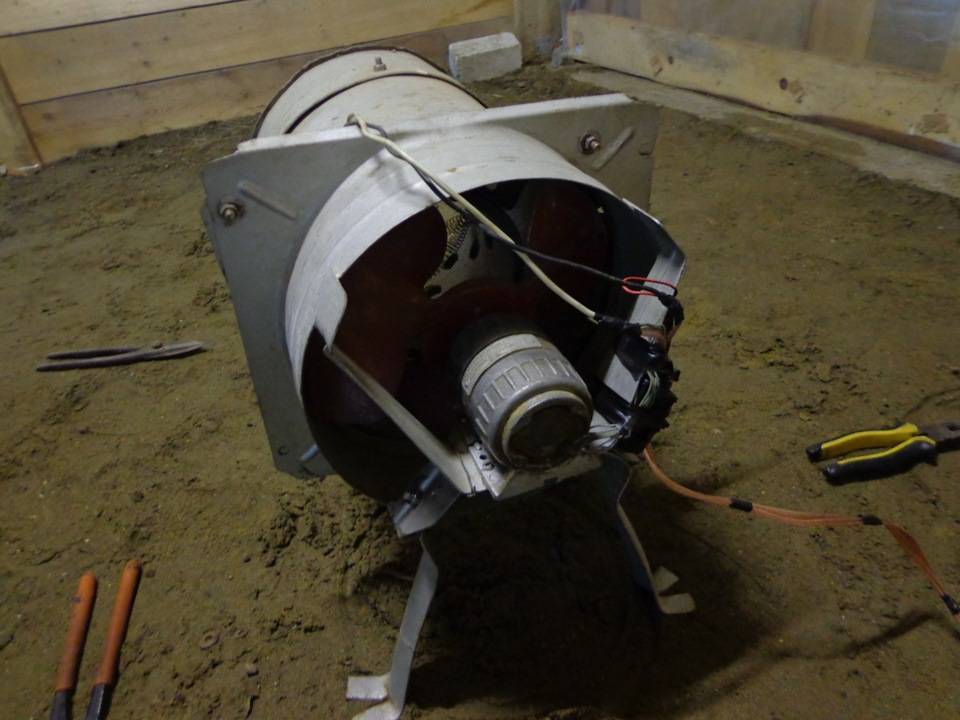

- В подготовленный заранее трубный корпус устройства вставляется вентилятор.
- Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
- Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
- Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.
- Насос соединяем с топливным баком и форсункой.
- Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.
Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.
Испытания Apple Gun
Источник топлива
Самый ответственный этап проверки мини пушки. В качестве топлива найден на полке следующий баллон освежителя. Конструкция бюджетная и применение другого типа топлива не предусматривалось.
Основные правила
Работать только на открытом воздухе вдали от людей, построек и легко воспламеняющихся предметов. Работать только в средствах защиты, особенно глаз. Не направлять устройство в сторону людей, животных или сооружений. Не заглядывать в ствол при закрученной крышке ревизии. Яблоко выпущенное из устройства может нанести повреждения (разбить стекло) или травмы. При осечке сразу открутить крышку. Постоянно помнить, что устройство сделано из пластмассы и может разрушиться, особо опасны направления расположения крышки и заглушки. После каждого выстрела осматривайте устройство на предмет появления повреждений или смещения деталей. При наличии даже подозрений на повреждение, прекратить испытания.
1. Проверка системы зажигания. Выстрел происходит от взрывного горения в камере смеси воздуха и газа
Важно соблюдать пропорцию — небольшое количество газа даст только хлопок, большое количество может разрушить пушку или вообще не сработать. Требуемое количество газа определяется только опытным путем
2. Установим пушку на рогульку или опору направлением вверх. Пшикнем в камеру небольшое количество освежителя и не закручивая крышку дадим искру, из горловины должно вырваться пламя.
Испытания
Впрыск топлива
Испытания без крышки
Применять только коричневую крышку
3. Продуем пушку или подождем удаления газов. Предупреждаем ближайшее окружение о громком звуке. Добавляем газ и закручиваем плотно крышку до упора! Проверяем безопасное направление выстрела. Искра. Получилось? Если да, проверьте конструкцию. Если нет. Откройте крышку и не заглядывая внутрь дайте искру. Если загорелось, значит газа было добавлено больше чем надо или пушка не была продута. Если не загорелось, продуваем пушку. Даем искру. Проверяем наличие искры и сохранение искрового промежутка 5 мм
Внимание! Серые завинчивающие крышки уже хорошо отлетают на холостых выстрелах. На испытаниях серая крышка улетела на 15 метров, найдена через 3 дня, резиновое уплотнение не найдено до сих пор
Эффектен холостой выстрел в ночное время.
4. Для подготовки яблока необходим кусок 50 мм трубы. С его помощью вырезаем яблоко. Яблоко заряжаем со ствола. Откручиваем крышку. Ставим ствол вертикально Яблоко ДОЛЖНО без затруднений или с небольшой подачей опуститься на дно и упереться в саморезы. Если вы заталкиваете яблоко с трудом, то сооружайте блиндаж и дистанционное включение. ЭТО не бронзовая пушка 18 века, а тонкая пластмасса!
5. Зарядив яблоко. Еще раз продуваем пушку. Даем газ и закручиваем крышку до упора. Определяем безопасное направление выстрела, направление возможного разрушения деталей. Смотрим в сторону выстрела. Огонь. Проблемы? Пишите в комментарии.
Яблоко снаряд
Подготовка снаряда
Снаряд калибра 50 мм
Ограничители ствола
Заряжание
Газовая пушка
Произведено было около 30 выстрелов различного качества. При холостом выстреле звук очень похож на выстрел из охотничьего ружья и птицы, особенно вороны, боятся его. При удачном выстреле под углом, яблоко по параболе летит до 300 метров.
Точность никакая, вернее ее нет, всем правит гладкий гибкий ствол. Помните о безопасности — это пластмассовая пушка и может разлететься после первого выстрела. После 8 — 12 выстрелов начинаются осечки, хотя искра есть, но все стенки заметно покрыты продуктами сгорания и ионами серебра ;). Видно в освежителе есть присадки снижающие его детонационные свойства. Это лечится легко. Внутрь камеры добавляется несколько капель средства для мытья посуды и вода, закручивается крышка и Apple Gun трясется своими руками пока из ствола не пойдет пена. Открываем крышку. Промываем внутренности. Ставим стволом вниз в теплое место. После высыхания устройство как новое. Надо только проверить искровой промежуток. Не замочите пьезозажигалку.
Разгонять птиц теперь нет проблем. Берем самодельную газовую пушку. Пшик. Крышка. Искра. Выстрел. Тишина. Хорошо.
Виды
Все тепловые пушки делятся на две большие группы:
Электрические
Нагревательный элемент выполнен в виде спирали или ТЭНа.
Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.
ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).
Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.
С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:
- не шумят;
- не производят выхлопных газов;
- могут менять мощность в пределах от 0% до 100%;
- могут быть полностью автоматизированы;
- не требуют хранения запаса топлива.
Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.
Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).
Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.
Горелочные
Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:
- Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
- Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
- Многотопливные. В большинстве своем работают на отработанных маслах.
Горелочные пушки могут отличаться способом нагрева.
Дизельная тепловая пушка прямого нагрева
Существует две разновидности:
- С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
- Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.
Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.
С косвенным нагревом
Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.
Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.
Газовая пушка
