Порядок установки доводчика на металлическую дверь

Типы дверных доводчиков – особенности конструкции и крепления

Для оптимального выбора типа и мощности механизма необходимо учитывать несколько фактов:

• условия эксплуатации – сезонные перепады температуры, воздействие осадков;
• вес двери;
• дополнительные параметры – боковой ветер, сильный сквозняк.

Принцип работы доводчика

Конструкции различаются по типам установки и конструктивным особенностями:

1. Верхнее крепление с рычажной тягой – самые популярные модели, они надежны, имеют широкий спектр использования, монтаж их прост, демократичны по стоимости. Устанавливаются в верхней части коробки, а усилие на полотно передается двухзвенным рычагом. В случае необходимости корпус можно установить на полотне, а тягу прикрепить к коробке. Эти устройства отличают высокий уровень КПД, хорошая износостойкость. Простое использование и обслуживание позволяет устанавливать их самостоятельно.
2. Верхнее крепление со скользящей тягой – на смену двухзвенному рычагу пришла скользящая направляющая. Бесспорный плюс такого варианта – презентабельный внешний вид. Традиционно используются в офисных помещениях, внутри здания, когда важен внешний вид, нет факторов воздействия внешней среды, и снижение уровня КПД не отразится на функциональности. Механизмы со скользящей тягой стоят выше рычажных аналогов и более требовательны к сборке и креплению.

3. Скрытое крепление – инновационная технология, позволяющая устанавливать доводчик внутри полотна или коробки, в идеале – при монтаже проема. Видны механизмы только при открытой двери. Невысокий КПД, сложность монтажа, точность настройки, высокая стоимость – все эти факторы становятся ничтожны, когда иные конструктивные решения установки доводчика отсутствуют, например, для контроля закрытия арочных или декоративных дверей. Наиболее распространенная установка – для нетяжелых дверей внутри помещений.

4. Нижнее крепление – корпус устанавливается в полу, а функцию рычага выполняет нижняя ось дверной петли. Такой механизм практически не виден, позволяет открывать полотно в обе стороны. Чаще всего устанавливаются для стеклянных дверей в бизнес-центрах, магазинах, офисах. Наличие такого устройства должно быть заложено на этапе проектирования, а квалифицированную и грамотную установку должны производить специалисты.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Принцип работы

Сегодня на рынке представлено множество образцов, имеющих принципиальные различия в своем устройстве, однако принцип работы любого из них одинаков.

При открывании ворот приложенное усилие передается механизму устройства. Самый распространенный механизм имеет металлическую пружину и поршень. Он движется по ходу калитки, пружина сжимается, созданное давление образует энергию, направленную обратно первоначальному ходу механизма.

Устройство дверного механизма

Когда открывающее усилие перестает действовать, энергия сжатой пружины начинает возвращать поршень, и следовательно всю калитку, в исходное положение. Благодаря тому, что в цилиндре с поршнем имеется сжатый воздух и масло, калитка при закрытии движется плавно и равномерно. Существуют модели с возможностью настройки хода поршня, что позволяет настраивать скорость закрытия калитки.

Регулирование скорости работы

Процесс установки

Порядок установки доводчика на дверь

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

• Доводчик.
• Тяга из рычагов.

Комплект устройства

• Метизы для крепежа.
• Схема или чертежи доводчика для монтажа конструкции.

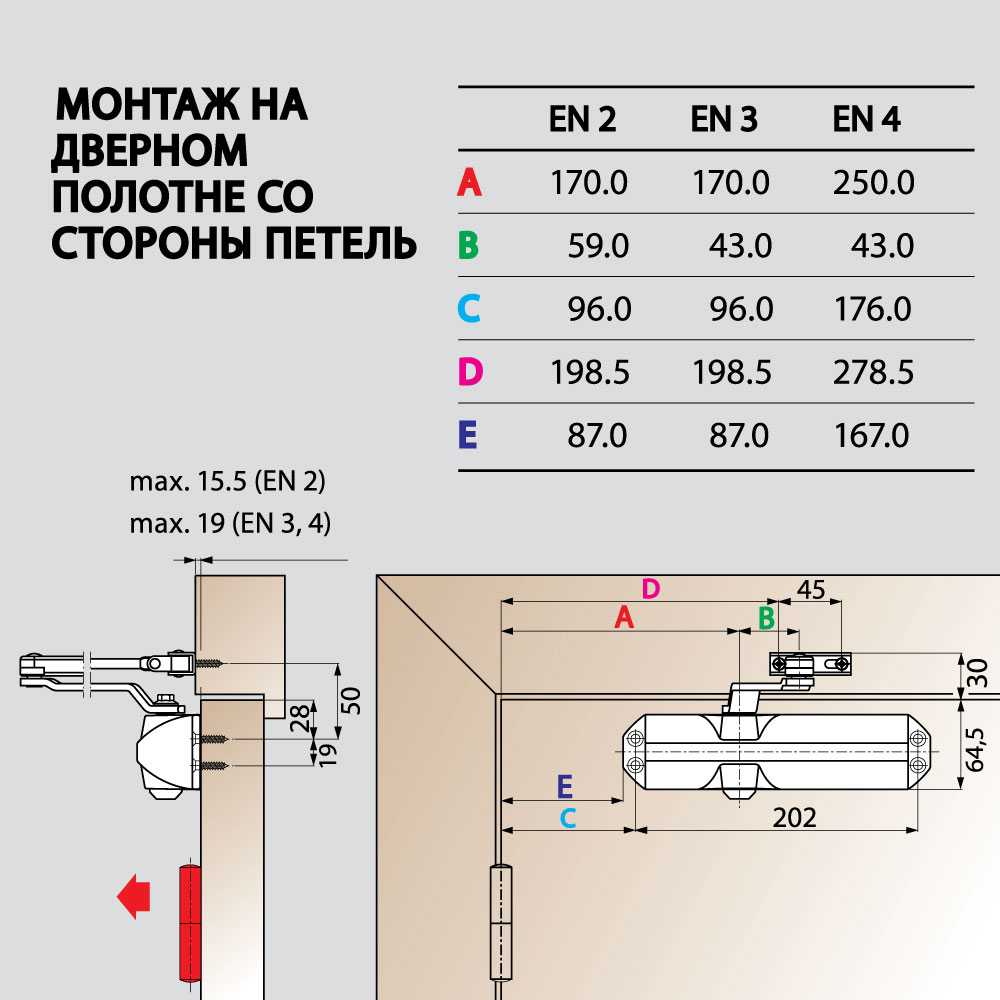

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

• Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
• Делается разметка.
• Сверлятся отверстия.
• Крепится корпус.
• Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

• Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
• При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

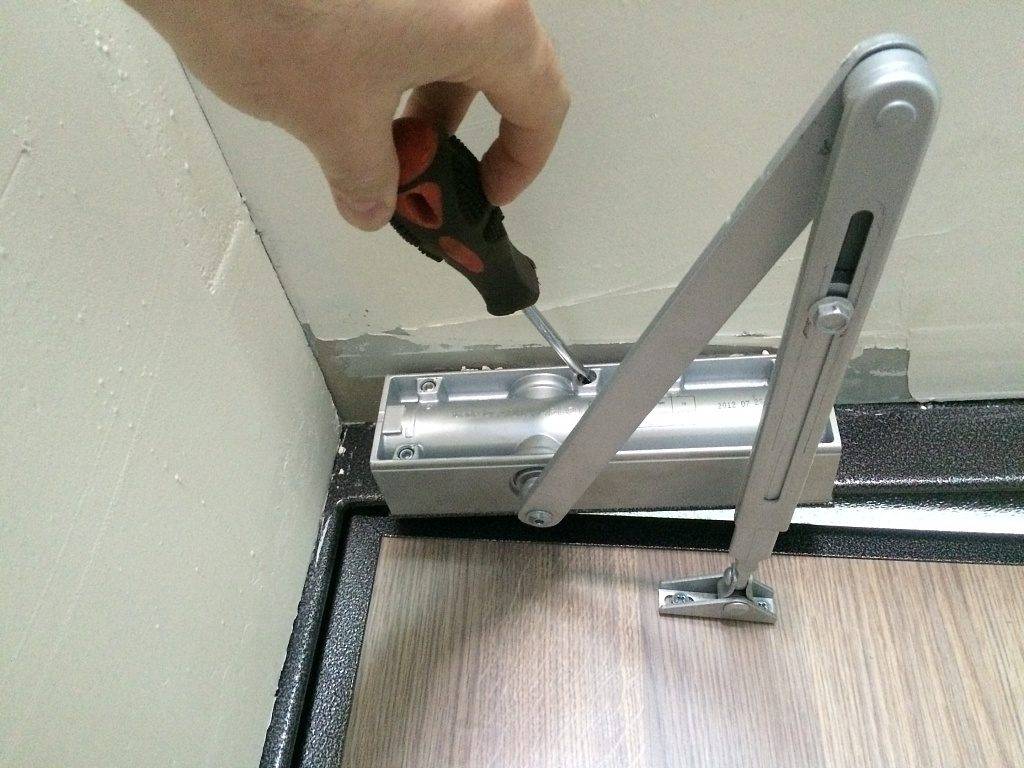

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

• Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
• Корректируется ускорение закрытия регулировкой винта 2.
• Дверь открывается до рабочего угла и отпускается.
• Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
• Больших усилий при выполнении регулировки прилагать не стоит.
• После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

• Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
• Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
• Нельзя ничего подкладывать под открытую дверь.
• Нельзя дверь тянуть «на себя», для ускорения этого процесса.
• Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

• С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой. С рычажной тягой
• Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди. Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

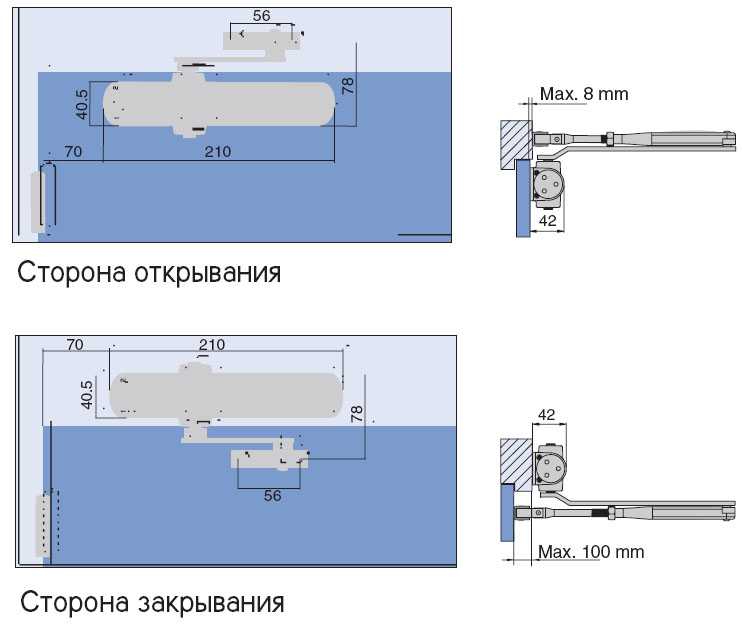

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

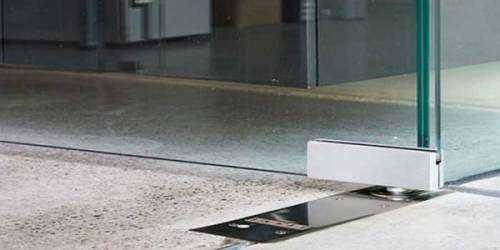

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

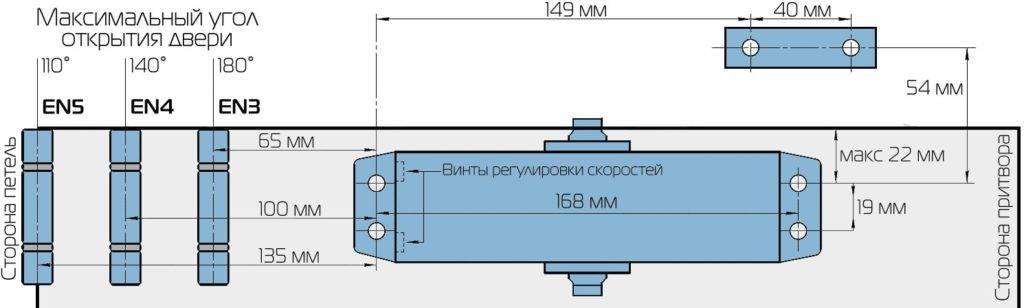

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

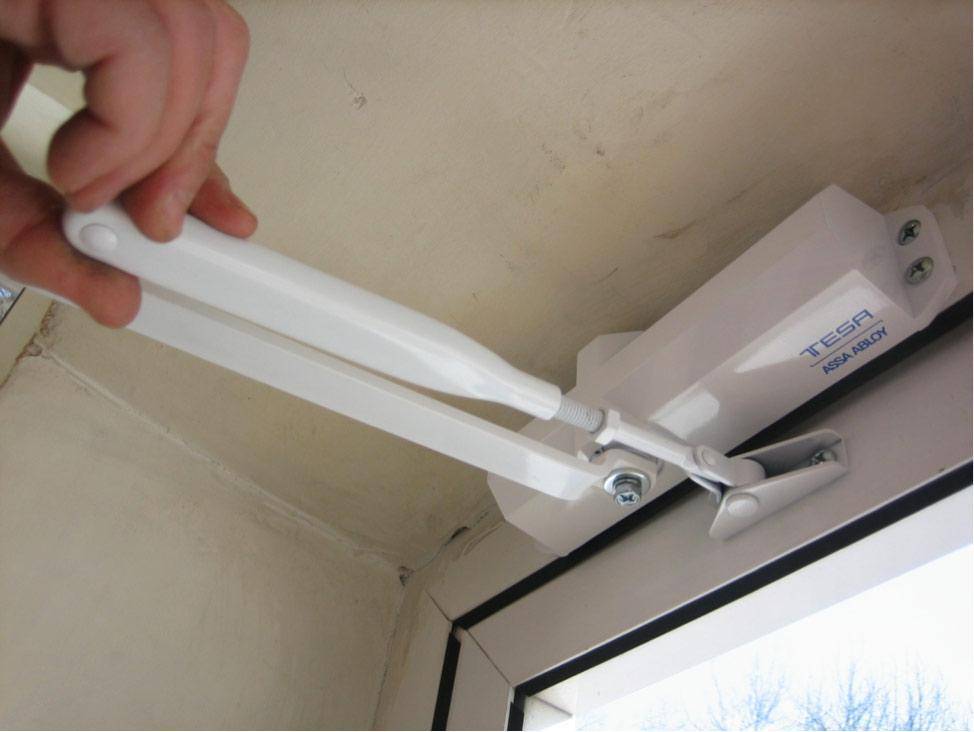

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Руководство к установке доводчика на дверь своими руками

Работа доводчика на практике

Конструкция состоит из двух частей: рычажный механизм и корпус, который защищает от внешних воздействий механизм – сильную пружину и сжимающий ее поршень. Усилие, которое прикладывается для открывания двери, сжимает пружину. Зубчатая передача и рычаг передает двери усилие разжимающейся пружины и та закрывается.

Доводчик дверной

Мягкость закрывания, плавность и равномерность хода обеспечивает гидравлика. Стальная пружина располагается внутри цилиндра, наполненного маслом или водно-гликольным раствором. Благодаря демпферному действию масла пружина медленно расправляется, а масло перетекает по гидравлическим пустотам в рабочий резервуар. От скорости перетекания масла зависит скорость движения створки. Такая конструкция является технологически простой и не требует высоких затрат при выпуске, что положительно отражается на потребительской стоимости.

Улучшение термоизоляции помещения, уменьшение проникновения шума, легкая эксплуатация – основные задачи, которые решает применение доводчика на металлическую дверь.

Появление механизма принудительного закрытия обусловлено повышением требований к функциям дверей и материалами, из которых они изготавливаются. Тяжелую бронированную или стильную стеклянную дверь уже невозможно захлопывать с помощью пружины.

Доводчики для кухонных шкафов

Доводчики для мебели кухни — устройства, обеспечивающие плавное закрывание дверок на шкафчиках. Они препятствуют слишком сильному и быстрому движению дверки, блокируют удары фасада о корпус. Их основная функция — обеспечить сохранность дверных петель и сберечь детали мебели от сколов, трещин и царапин.

Принцип действия

Устройства различаются в зависимости от механизма действия, но во всех случаях работает общий принцип:

• дверка упирается в специальный стержень;
• сопротивление стержня обеспечивает пружина или капсула, заполненная маслом, газом, полимером;
• при нажатии на дверку она воздействует на стержень, пружина сокращается или вытесняется состав из капсулы;
• движение дверки замедляется.

Преимущества и недостатки

Плюсы использования доводчиков:

• плавное закрывание дверок гарантирует бережное использование мебели, защиту от повреждений деталей и фурнитуры;
• обеспечивают плотное прилегание дверки к корпусу, исключают ее самопроизвольное открывание;
• правильно выбранное устройство не требует частой замены, обслуживания и ремонта, долговечно;
• жидкости и газы, используемые в конструкции, заключены в герметичную камеру — они не вредят поверхность мебели;
• многие конструкции при поломке подлежат ремонту, съемные детали можно заменить новыми;
• в продаже имеется большой выбор устройств — не сложно подобрать подходящее по виду, цене и даже цвету;
• монтаж доступен непрофессионалу с минимальными навыками использования инструментов.

Минусы:

• требуют аккуратности и точности при установке и настройке, иначе их работа будет неэффективной;
• сложные конструкции выглядят громоздко и не придают эстетичности внешнему виду мебели;
• качественная фурнитура стоит недешево.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

С рычажной тягой

Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Регулировка дверного доводчика своими руками

Установка коробки двери.

Коробку межкомнатной двери можно установить двумя способами: с применением крепежных металлических пластин или с помощью саморезов с дюбелем. На рисунке ниже представлены сразу эти 2 способа.

Схема крепления дверной коробки.

Крепление дверной коробки монтажными пластинами.

Применение крепёжных пластин, которые используются при монтаже гипсокартона, возможно лишь в том случае, когда отделка стен еще не выполнена. Под пластины необходимо будет выдолбить в стене небольшие углубления, которые затем закроются шпаклевкой.

Крепление дверной коробки монтажными пластинами.

Пластины прикручиваются на обратную сторону коробки с помощью саморезов 3х13 с пресс-шайбой.

Как видно на рисунке выше, пластины крепятся в местах, где установлены петли, напротив петель и одна пластина сверху примерно посередине коробки.

Крепление дверной коробки саморезами с дюбелем.

Способ крепления дверной коробки с помощью самореза с дюбелем подразумевает сквозное сверление боковин коробки. Но чтобы не было видно шляпки саморезов их устанавливают в определенных местах. Два самореза устанавливают под петли, а один саморез в месте, где будет находиться ответная планка под язычок дверной защелки.

Чтобы спрятать саморезы под петли, необходимо заранее в месте установки петель просверлить отверстия диаметром 3мм, а затем немного их рассверлить для образования небольшого углубления для головки самореза.

Сверлим отверстия под крепежный саморез.

В месте, где будет находиться язычок защелки, просто сверлим отверстие диаметром 3мм. Углубление под шляпку самореза выполнять не нужно. В этом месте крепление коробки с помощью самореза будет временным. После фиксации дверной коробки монтажной пеной, данный саморез необходимо будет выкрутить. Затем здесь врежется ответная планка защелки. В этом месте одной монтажной пены вполне достаточно, чтобы зафиксировать коробку, ну, а со стороны петель, где дверная коробка будет нагружена весом двери, крепление будет усилено саморезами.

Монтаж дверной коробки.

• Устанавливаем дверную коробку в проем.
• Смотрим чтобы внутренняя сторона коробки (в сторону которой будет открываться дверь) была вровень со стеной.

Выравниваем дверную коробку со стеной.

Расклиниваем верхнюю планку в проеме двери и проверяем её горизонтальность строительным уровнем. В качестве клиньев можно использовать любые обрезки доски или стоек дверной коробки.

Верхняя планка коробки расклинена в дверном проеме.

• Крепим саморезами со стороны петель вертикальную стойку коробки двери.
• Расклиниваем стойку со стороны петель и проверяем по уровню в двух плоскостях (прикладываем уровень внутри коробки и на её боковую часть).
• Крепим одним саморезом вторую стойку дверной коробки. Проверяем её строительным уровнем. Также смотрим, чтобы расстояние между стойками вверху было равно расстоянию между стойками внизу.
• Расклиниваем вторую стойку.
• Навешиваем дверь на дверную коробку. Предварительно петли необходимо прикрутить на дверь. Дверь удобно навешивать в открытом виде и подложив под ее край какую-нибудь подкладку.

Под край двери устанавливаем подкладку и навешиваем дверь на дверную коробку. Навешиваем дверь на дверную коробку. Сначала прикручиваем верхнюю петлю двери, затем нижнюю.

• Проверяем правильность установки двери. Открытая дверь в любом положении не должна сдвигаться с места. Это говорит о том, что дверь установлена правильно.
• Закрываем дверь и устанавливаем подкладки толщиной 3мм между полотном двери и стойками дверной коробки. Также ставим подкладки вверху двери. На этом этапе стойка дверной коробки, которая крепилась одним саморезом, может оказаться не на своем месте. Зазор между полотном двери и стойкой может оказаться слишком маленьким или большим. В этом случаем подвигаем стойку в нужное положение путем откручивания и закручивания самореза и заново расклиниваем стойку.
• Заполняем зазоры между дверной коробкой и проёмом монтажной пеной.

Используем монтажную пену.
