Установка ворот из профнастила с калиткой

Материалы и инструменты

Для изготовления калитки из профнастила своими руками потребуются следующие материалы:

• профнастил с полимерным покрытием (из акрила, поливинилхлорида, полиэстера, полиуретана);рекомендуемая толщина 0,6-0,9 мм; высота волны обычно бывает небольшая – порядка 10 мм;
• кровельныесаморезы с резиновый шайбой, окрашенные под цвет листа;
• стальные трубы размерами не менее 80х80 мм для опорных столбов, для небольшой калитки без ворот можно взять трубу размером 60х60 мм;с толщиной стенки не менее 3 мм; трубу можно заменить конструкцией из двух сваренных в форме трубы П-образных швеллеров;
• стальные трубы размером 40х40 мм или 60х40 мм для каркаса калитки;
• антикоррозионную грунтовку;
• краску для наружных работ, стойкую к атмосферным воздействиям;
• петли;
• замок;
• щебень, песок, цемент для раствора;
• гравий или щебень средней фракции;
• электроды.

Перечень инструментов:

• сварочный аппарат. Можно воспользоваться услугами сварщика – но для усадьбы лучше приобрести аппарат и научиться выполнять нехитрые работы самому. Цена аппарата за годы эксплуатации окупится с лихвой, ведь работа сварщика стоит недешево. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А;
• угловая шлифмашинка (болгарка) с кругами для резки и шлифовки металла;
• дрель и шуруповерт – для сверления отверстий и закручивания саморезов;
• строительная рулетка, металлическая линейка, уровень, строительный угольник, отвес, мел, чертилка;
• струбцины – необходимы при сборке каркаса, при установке петель и замка;
• садовый бур диаметром 250-300 мм – для выбуривания ямы под опорные стойки;
• бетономешалка или строительный миксер и емкость для перемешивания бетона;
• совковая лопата – для загрузки сыпучих материалов в бетономешалку или для ручного перемешивания бетона;
• штыковая и совковая лопаты – для выкапывания ямы, если нет возможности воспользоваться буром; яма, выкопанная вручную, будет иметь неровные края – это увеличит расход бетона;
• лом – пригодится при выкапывании котлованов под столбы для разбивки плотной породы.

Изготовление ворот из пиломатериала

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

• база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
• прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
• заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

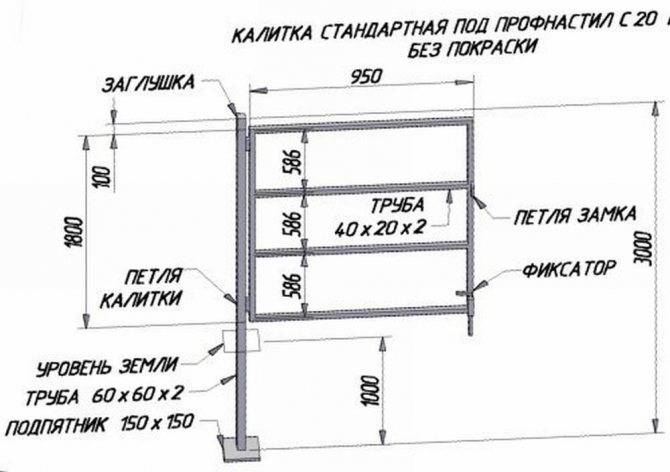

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

• отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
• объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Ворота из профнастила: видео уроки

Просмотрев фото-отчеты, может возникнуть масса вопросов. В видео уроках некоторые моменты становятся понятными в первые минуты просмотра. Первый видео урок связан с вышеописанной темой: изготовление каркаса ворот на установленных столбах.

▲ Gates / Ворота. Самый простой способ..

Watch this video on YouTube

Эта же технология, но в последовательности фотоизображений.

Ворота для забора из профнастила

Watch this video on YouTube

Во втором видео понятно показано, как правильно закрепить трубы под углом 45 градусов. Работа профессионалов.

Очень простое и быстрое изготовление калитки или ворот под профлист.

Watch this video on YouTube

Следующее видео рассчитано на тех, кто ни разу не практиковал сварку ворот или других похожих конструкций, а также не приваривал петли. На первый взгляд, это достаточно просто, а на самом деле, все не так просто.

Как правильно приварить петли? Легкий совет для новичка.

Watch this video on YouTube

Сколько стоят откатные, сдвижные и распашные ворота из профнастила: обзор цен

Если установить входную конструкцию своими руками не представляется возможным, стоит обратиться за помощью к специалистам. Цена на откатные, распашные и сдвижные ворота из профнастила будет зависеть от множества факторов:

• размера;
• украшения;
• комплектации;
• оснащения.

Распашные без установки по состоянию на август 2019 года обойдутся минимум в 9000 рублей при ширине проёма 3 м и 9700 рублей при ширине 3,5 м. При необходимости выполнения монтажных работ стоимость увеличится до 45000 – 60000. Чем больше проём, тем дороже обойдётся услуга.

Откатные и сдвижные стоят дороже. Работы «под ключ» при ширине проёма менее 3,5 м 65000 рублей. При монтаже автоматики затраты увеличатся.

После того, как вы разобрались в том, как установить ворота из профнастила своими руками, можно смело браться за работу. Надо лишь определиться, какая конструкция вас больше устраивает.

Watch this video on YouTube

Watch this video on YouTube

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Создание каркаса

Для начала на опорных профилях наносится разметка, ее обязательно следует делать с помощью уровня. Установка ворот производится на специальный шарнир с подшипниковой опорой.

Затем болгаркой следует выпилить часть металла для того, чтобы трубы меньших размеров хорошо садились в эти пазы.

Если на концах ворот излишки профилей выступают, то их необходимо отрезать с помощью болгарки.

Затем поперечные стальные профили необходимо хорошо приварить к опорам. После этого обязательно удалите со шва образовавшийся шлак. Если этого не сделать, то соединения в скором времени может разрушиться от ржавчины.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

1. Используя одну створку: одностворчатый вариант металлических ворот.
2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Установка профнастила: заключительный этап монтажных работ

Что стоит учесть при монтаже распашных ворот?

Последующие этапы

Изготовление и крепление ворот

В качестве примера будем использовать ворота размером 4 на 2 метра. Первым делом, нужно взять лист бумаги и сделать чертеж, благодаря которому можно будет рассчитать необходимые размеры и количество материала.

Для каркаса понадобится следующее количество материала:

• профтруба 60 × 40 для рамы – 22 м.;
• профтруба 40 × 20 для усиления – 15 м.

Профильные трубы продаются погонными метрами, поэтому лучше заранее знать необходимые размеры. После того, как трубы будут порезаны по размеру, приступают к свариванию каркаса. Отрезки свариваются в раму не полностью, а с использованием сварочных точек.

Затем полученная конструкция устанавливается между столбами, проверяется симметричность и определяется положение петель на раме и столбах. После проверки каркас полностью проваривается (полноценным швом). Стыки должны свариваться так, чтобы в них в дальнейшем не затекала вода. После того, как будут приварены внутренние распорки и перемычки можно приваривать петли.

Следующий шаг – установка проушин под замки, запоров и стопоров для фиксации створок в открытом или закрытом положении. На одну створку устанавливается стопор, на другую, при монтаже профнастила, закрепляют нащельник.

Все элементы каркаса шлифуются и зачищаются от ржавчины, окалины и шлака, затем грунтуются и окрашиваются эмалью. Профнастил крепится с помощью саморезов или заклепок. При использовании саморезов, скорость установки выше, чем при заклепочном соединении, да и клепатель есть не у всех.

Видео: Распашные ворота из профиля своими руками

Преимущества профнастила

Конструкция откатных ворот из металлопрофиля изготавливается на основе каркаса в виде профильной трубы или стального уголка и профнастила. Профилированной лист – это стальной холодногнутый прокат с трапециевидной гофрой, что обеспечивает высокие эксплуатационные свойства и прочность настила. Для ограждений и ворот рекомендуется прокат С-8 с высотой гофры 8 мм. Для работы можно использовать оцинкованный прокат, но лучше всего выбирать листы с одно- иди двухсторонним полимерным покрытием, что делает лист максимально защищенным от коррозии.

Такой профнастил отличается следующими преимуществами:

• надежность и прочность;
• долговечность;
• устойчивость к коррозии;
• малый вес;
• простой монтаж.

Если полотна будут иметь значительные размеры, можно выбирать профлист с большей высотой волны и толщиной стали, включая такие варианты, как «НС», то есть несуще-стеновой профнастил.

Установка столбов и закладных деталей

Когда составлен порядок действий, можно приступать к обустройству фундамента. Его вид выбирается исходя из особенностей грунта, предстоящей нагрузки.

Определить, оптимальный вид основания поможет эта статья: «Фундамент для ограждения».

Вариантов столбов тоже несколько:

• металлические;
• винтовые сваи;
• кирпичные или каменные;
• бетонные (из блоков).

Под профтрубы можно не делать основательный фундамент, а просто забетонировать каждую стойку.

Хорошо смотрятся кирпичные или каменные столбы. Под них потребуется фундамент глубиной от 1 м

Армирование обязательно, причем важно оставить закладные из арматуры, к которым потом получится приварить трубы для фиксации петель. По центру вставляется металлическая опора и вокруг нее выполняется кладка кирпича

Конструкции ворот

Как установить ворота самостоятельно

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

Оптимальная ширина проема для ворот составляет 4500-5000 мм.

Стандартная ширина калитки из профнастила составляет 1200 мм.

Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

	Вид профнастила и ширина волны, мм.	Примечание
Количество листов	ПС–8 (1 200/1150)	ПС–10 (1 200/1180)	ПС–20 (1 150/1100)
1	1 200	1 200	1 150	Общая ширина листа
1,5	1 775	1 790	1 700	Половина рабочей ширины + общая ширина листа
2	2 350	2 380	2 250	Рабочая ширина + общая ширина листа
2,5	2 925	2 970	2 800	Полторы рабочей ширины + общая ширина листа

Материал подготовлен для сайта www.moydomik.net

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.

На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.

Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.

Подготовительные работы и разработка чертежа

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай – парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

• Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
• Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
• В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
• Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Крепление запорных устройств к створкам

К навешенным и обшитым створкам монтируется замок, который может быть:

1. Навесным. На этапе создания каркаса предусматриваются петли под замок.
2. Накладным. Монтируется к поперечной перемычке (если она есть) или на наваренный к раме небольшой плоский металлический лист. Альтернатива ‒  прикрутить метизами прямо к каркасу. Не рекомендуется приваривать замок ‒ это сокращает срок его службы.
3. Врезным. Механизм врезают в полость трубы. Место декорируют металлическим карманом.

Кроме замка потребуется закрепить:

1. Нижний фиксатор. Отвечает за равномерное распределение нагрузки с замка. Позволяет дополнительно закрепить низ створки при сильном ветре.
2. Засов (запор). Нужен для закрытия ворот со двора. На калитку ставится небольшая защелка.
3. Автоматику. Устанавливается по желанию. Позволяет контролировать работу створок дистанционно.

В дополнение хозяева монтируют систему видеонаблюдения, домофон и сигнализацию.

Пользователи часто ищут:

• Как подключить электромеханический замок на калитку
• Установка магнитного замка на калитку

Завершающий этап

Замок лучше использовать узкопрофильный, предназначенный для соответствующих труб. Он защищён от попадания внутрь влаги и пыли.

Устанавливайте замок в следующем порядке:

1. Пометьте места для корпуса и сердечника, винтов и ручки.
2. Высверлите круглые отверстия.
3. Болгаркой сделайте 2 прорези по вертикали и 1 по диагонали под корпус замка. Полученные треугольные куски металла отогните наружу. Отрежьте их. Края зашлифуйте напильником.
4. Намажьте ригель замка зубной пастой или губной помадой. После закрывания и открывания замка на столбе появится отпечаток. В этом месте сделайте паз.
5. После крепления на каркас панелей установите накладки.

Забор из профнастила с калиткой будет готов тогда, когда завершите обшивку каркаса. Действуйте следующим образом:

1. Натяните вдоль каркаса шнур или прочертите карандашом линию.
2. Отрежьте лист профнастила по ширине.
3. Прикрепите его края к основе 35-миллиметровыми саморезами или заклёпками, делая промежутки через волну.

Если ворота, калитки, заборы из профлиста время от времени проверять на наличие повреждённых мест и покрывать их антикоррозийной смесью, то они будут служить долго и безотказно!

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Пошаговая инструкция монтажа

Крепим профнастил

Саморезы для профнастилаСаморезы для профнастила

Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.

Крепим профнастил на ворота. Под петли делаем вырезыКрепим профнастил на ворота. Под петли делаем вырезы

Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.

При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.

Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.

Лицевая сторонаВид со двора

Конструкция строения

Калитки, как правило, делают распашными.

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.
