Как правильно сделать своими руками вентиляцию в гараже с подвалом, материалы и схемы

Изоляция погреба

Всем известно, что температура под слоем земли 1 метр сохраняется круглый год одинаковая. Летом подвальный воздух прохладен, а зимой не холодный. Именно это позволяет людям сохранять в погребе овощи и фрукты достаточно продолжительное время без порчи.

Как правило, помещения погреба полностью изолированы от смотровой ямы или гаража. Сверху находится люк. Толщина потолка 25-45 см. Каркас люка делают металлический, он всегда будет немного влажный, поскольку у металла очень хорошая теплопроводность и его температура будет практически всегда такая же, как и у помещения сверху. И даже шляпки шурупов, на которые крепиться изоляционный материал к стене, в зимний период покрываются лёгким слоем инея.

Изоляция стен подвального помещения обычно делается из пенопласта толщиной от 3-х сантиметров. Листы крепятся встык друг к другу, так чтобы между ними не было никаких щелей.

Очень часто люди используют погреб как овощехранилище. Все овощи испаряют влагу и тепло, которое нагревает воздух и поднимает его вверх. И если потолок не изолирован, или изолирован плохо, на нём будет скапливаться конденсат, и помещение будет отсыревать

Поэтому, изоляцию потолка очень важно сделать правильно. Обычно изолируют потолок тоже пенопластом, и размещают его, так чтобы, не было никакой воздушной прослойки между самим потолком и пенопластом

В местах, где появляется воздушная подушка, будет скапливаться влага и, как следствие, плесень и грибок. Швы между листами тщательно заполняют санитарным или водостойким герметиком.

Монтаж естественной вентиляции

Чтобы система была работоспособной, следует соблюдать следующие правила:

1. Вытяжной канал должен быть вертикальным и иметь высоту от уровня земли не менее 2,5 м (оптимально – 3 м). При этом оголовок вытяжки должен быть как минимум на 0,5 м выше крыши гаража (оптимально – 1 м).
2. Входная часть приточной трубы, через которую осуществляется забор свежего воздуха, должна находиться примерно в полуметре над землей.
3. Трубы, из которых делаются приточный и вытяжной каналы, должны иметь достаточный диаметр.

Обычно его рассчитывают по формуле:

D = 15 S,

Где D – диаметр труб, мм;

S – площадь погреба, кв. м.

Показатели воздухообмена у естественной вентиляции окажутся наилучшими, если вытяжной канал большей своей частью будет располагаться внутри гаража. Тогда воздух в нем не будет сильно остывать, что обеспечит хорошую тягу. Но следует быть готовым к тому, что такое решение является достаточно сложным: придется пробивать отверстия в перекрытии и крыше, при этом второе нужно будет тщательно герметизировать.

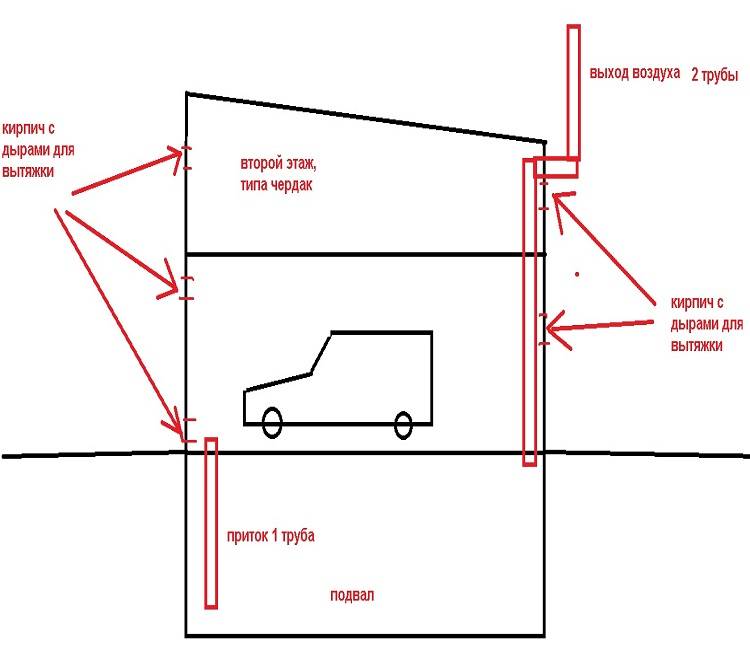

Движение воздуха при естественной вентиляции

Более простой способ – прорыть в стене тоннель, выводящий за очертания гаража (прием возможен, если рядом нет другого гаража). Тогда почти вся вытяжка будет находиться снаружи и пробивать строительные конструкции не придется, но зато тяга в канале будет хуже, а количество образующегося конденсата – больше.

Интенсифицировать воздухообмен помогут следующие хитрости:

1. На входе в приточный канал можно установить флюгер-диффузор, через который воздух в ветреную погоду будет активно задуваться внутрь.
2. На оголовке вытяжки установите особый элемент – дефлектор. В силу особенностей его конструкции при наличии ветра в зоне оголовка вытяжного вентканала образуется разрежение, усиливающее тягу. По диаметру дефлектор должен в 2 раза превосходить оголовок трубы – тогда эффект от него будет наибольшим. Нижний край элемента после установки должен оказаться на несколько сантиметров ниже верхнего края трубы. В какой-то мере роль дефлектора может выполнять самодельный конический колпак из жести.
3. Можно применить прием, требующий подключения к электричеству, но обходящийся гораздо дешевле, чем установка вентилятора. На входе в вытяжной канал нужно установить маломощную лампочку типа «миньон». За счет дополнительного подогрева воздуха она поспособствует усилению конвекции.

В большинстве случаев приточку устраивают по самой простой схеме: при возведении наружной стены в ней примерно в полуметре над землей оставляют проем, который затем закрывают металлической решеткой. Свежий воздух при этом будет проникать в подвал через щели во входном отверстии.

Принудительная вентиляция

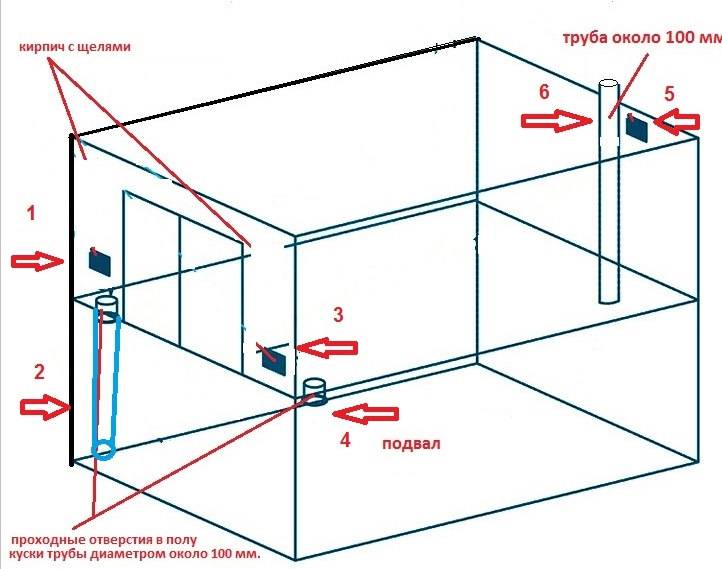

Схема принудительной вентиляции погреба и гаража

Принудительно свежий воздух можно подать в помещение при помощи двух методов:

• приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
• вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.

Схема установки канального вентилятора

Какой вентилятор выгодней по стоимости и долговечности:

круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу;
осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей

Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования.

Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.

Как сделать вытяжку в гараже: преимущества

Чтобы оценить преимущества принудительной вентиляции, необходимо понять основную природу того, что происходит в составе воздуха в гараже. Помимо атмосферных газов, кислорода, азота и других природных примесей, в воздухе присутствует влага. При низких температурах и низком давлении влага переходит из газообразного состояния в жидкое (туман, роса).

Различные антропогенные газы, например, выхлопные газы, смешиваются с воздухом и могут частично растворяться в воде. В воздухе содержатся частицы пыли и сажи от неполного сгорания топлива, особенно при запуске холодного двигателя.

В воздухе гаража также содержатся пары бензина, растворители, смазочные масла, выделения из резины и пластмассы. Такая смесь придает гаражу характерный запах и совсем не полезна для здоровья и безопасности автомобиля.

Малярные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с подачей чистого воздуха, но автовладельцы ведут себя как камикадзе. Следовательно, самодельный капот в гараже для покраски просто экономит несколько месяцев жизни на лакокрасочном покрытии.

ВНИМАНИЕ: При покраске в обычном гараже частного автовладельца концентрация паров растворителя превышает НСР в десятки и даже сотни раз! Многие растворители, краски и лаки содержат очень опасные канцерогены!

В гаражах часто используется слишком мало места. Бедность – это не недостаток, но это действительно большое свинство. Что мы просто констатируем, не отвечая на вопрос “кто виноват” в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, а маленький – абсолютно точно.

Естественная вентиляция осуществляется путем выпуска воздуха из гаража через открытые двери и ворота. Благодаря большой площади поверхности гаражных ворот воздухообмен неплох, если гараж используется только как парковочное место для функционирующего автомобиля: запуск, выезд, въезд, закрытие.

Но “частный” гараж – это почти всегда мастерская, в которой были и покраска, и почти литье металла. Естественная вентиляция здесь недостаточна, поэтому приходится делать искусственную вентиляцию.

Искусственная вентиляция, которая присутствует в 60-70% гаражных зданий, не решает проблему, для которой она была разработана. Он состоит из дымохода с перегородкой. Дымоход создает тягу, чему способствует дефлектор, который также защищает дымоход с карнизом от осадков.

Воздухозаборники в этих корпусах расположены внизу, на уровне пола гаража, и защищены защитными сетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разницы температур между гаражом и внешней средой.

Поэтому владельцы гаражей всегда беспокоятся об отоплении, которое является дорогостоящим вариантом контроля влажности и чистоты воздуха. Это также пожароопасно, поскольку гаражи часто отапливаются не водой, а электричеством или “горящей” плитой.

Принудительная вентиляция использует механическую энергию для ускорения воздушного потока с помощью крыльчатки или лопастного колеса, приводимого в движение электродвигателем. При низком энергопотреблении в несколько десятков ватт (для гаража на одну машину) принудительная вентиляция обладает огромной эффективностью. В России он пока не получил широкого распространения.

Причиной тому – сложившиеся советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были в большом дефиците. Состоятельные люди имеют современные гаражи с системами кондиционирования, но доля таких гаражей в общем количестве в России очень мала.

Комбинированная вентиляция в погребе гаража

Повысить эффективность естественной вытяжки можно, установив в вытяжной трубе лампочку, которая будет подогревать воздух и дополнительно усиливать тягу. В качестве альтернативы лампочке можно использовать свечку – в этом случае можно обойтись без электричества. Но все же лучше установить вентилятор. Это самый лучший способ превратить естественную вентиляционную систему в комбинированную.

Как вы догадались, комбинированная и естественная вентиляция в погребе гаража отличаются друг от друга только наличием вентилятора на одном из воздуховодов. В выключенном состоянии вентилятор будет создавать небольшое дополнительное сопротивление потоку воздуха. Зато включив его, вы сможете обеспечить эффективную вентиляцию погреба независимо от времени года и погодных условий.

Расчет размеров воздуховодов

Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:

F = L / 3600 x ϑ, где:

·         F – размер сечения, выраженный в м²

·         ϑ – скорость воздушного потока в трубе, м/с;

·         L – требуемое количество воздуха, м³/ч.

Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.

Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:

24 / 3600 х 0,5 = 0,013 м².

Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).

Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.

Схема принудительной вытяжки с применением канального вентилятора

Рекомендации специалистов

При устройстве вентиляции в погребе гаража следует учитывать ряд следующих моментов:

• Функционирование естественной конструкции во многом зависит от климатических условий, погоды, сезона и температуры. Пик эффективности такой системы приходится на поздние осенние месяцы и зиму, когда перепад между температурными режимами так силен, что воздух циркулирует по помещению без использования оборудования.
• Если в погребе устроена естественная система, следует внимательно следить за колебаниями температур: попадание внутрь большого объема холодного воздуха приводит к промерзанию, может навредить хранящимся внутри вещам и продуктам. Если температура резко падает, следует частично перекрыть каналы снаружи. Обычно для очень морозной зимы продухи оставляют открытыми только на четверть, осенью и весной  можно открывать их наполовину.
• Летом перепад между температурой внутри и снаружи минимален, движение воздушных масс практически прекращается. По этой причине, если гараж с погребом находится на участке в южном регионе, нецелесообразно устраивать естественную вентиляцию: стоит отдать предпочтение комбинированной схеме, чтобы в теплый сезон включался вентилятор.
• Если погреб маленький, можно устроить систему из одной трубы, однако потребуется разделить ее на выводной и принимающий канал. Каждый из них оснащается собственной задвижкой, которая необходима для регулировки интенсивности потока.

Вывод: если в гараже обустроен погреб или подвал, служащий для хранения заготовок, инструмента, свежих овощных или злаковых культур, создание вентиляционной конструкции обязательно. Наиболее эффективной считается комбинированная система, а естественная вентиляция обходится дешевле всего. Вне зависимости от типа конструкции смонтировать ее своими руками вполне возможно, на это понадобится минимум инструментов, а работа займет в среднем 1-2 дня.

Обустройство вентиляции – советы специалистов

О том, как сделать вытяжку в погребе, есть масса мнений и советов. Давайте изучим наиболее полезные рекомендации, касающиеся создания схемы и непосредственно самой системы циркуляции воздуха для подвального помещения. Многие эксперты советуют предусмотреть вентиляционную систему еще в период постройки подвала. В это время в стенах помещения можно оставить отверстия, в которые в дальнейшем будут устанавливаться трубы. Чтобы потом не выбирать подходящее место для прокладки каналов, советуем включить вытяжную систему в изначальный проект подвала.

Пластиковые трубы для вытяжки

Трубы, которые используются для циркуляции воздуха, должны иметь одинаковый размер. Если помещение отличается повышенной влажностью, трубу для вытяжки можно взять с диаметром немного больше, чем у приточной. Одно из главных правил – не делать наоборот, иначе это повлечет задержку воздуха в помещении. Еще один полезный совет – не располагайте обе трубы рядом. В такой ситуации подвал не будет проветриваться в полной мере. Лучше всего ставить каналы в противоположных углах, чтобы воздух проходил через все помещение. Отверстие для вытяжки нужно устанавливать под потолком подвала. Это связано с тем, что отработанный горячий воздух будет стремительно выходить наверх. Такое положение трубы поспособствует бесперебойной очистке воздуха без малейших застоев под потолком.

Для обустройства вытяжной системы чаще всего используются трубы из пластика. Вентиляция погреба в гараже должна обустраиваться с использованием труб с минимумом поворотов и изгибов. Лучше всего, чтобы каналы были идеально ровными и прямыми. Кроме того, каждый из каналов должен по всей своей длине иметь одинаковый диаметр. Перед тем, как сделать вентиляцию в подвале, поставьте на трубы специальные заслонки

Их наличие особенно важно зимой, когда нужно самостоятельно регулировать подачу и отток воздуха. При вертикальных оголовках труб их потребуется защитить от дождя и снега

Это удастся сделать путем декоративной металлической накладки в виде зонтика.

Делаем принудительную систему вытяжки своими руками

Схема естественной вентиляции с использованием дефлектора

Этот тип устройства предполагает установку в подвале системы вентиляторов. Монтируется она довольно просто. Главное достоинство такой системы – высокая результативность работы в любое время года.

Схема устройства принудительной вентиляции во многом идентична с естественной: точно так же крепятся трубы, затем в них устанавливается вентилятор. С его помощью подача свежего воздуха осуществляется в любой необходимый момент времени. Стоит сказать также, что вытяжка создается и другими способами:

• хороший результат покажут диффузор-флюгеры, работающие благодаря напору ветра. Их установка производится у вершины приточной трубы;
• также эффективным вариантом может стать установка в погребе вентиляционных дефлекторов. Устанавливаются они на конце вытяжной трубы;
• наипростейший вариант – установка в вытяжной трубе электрической лампочки. При её включении создается восходящий поток тёплого воздуха, благодаря чему в погреб начинает поступать прохладный;
• моноблочную вентиляционную установку можно назвать самой технологически продвинутой. Это вариант считается лучшим, но обладающим при том высокой стоимостью и дополнительными затратами на электричество.

Особенности устройства подвала в гараже

• Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
• Полностью отсутствуют источники естественного притока воздуха.
• Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
• Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
• Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
• Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).

По какому принципу работает вентиляционная система?

Перед тем, как сделать вентиляцию в погребе, изучите принцип ее работы. В его основу положены законы физики, на которые опираются при создании схемы для обустройства вентиляции. Согласно ей, для создания вентиляции в погребе своими руками должны быть предусмотрены 2 отверстия. В одно из них в подвал просачивается свежий воздух. Сквозь второе отверстие воздух вместе с испарениями выходит из погреба на улицу. Схема довольно простая, однако для большей эффективности к отверстиям нужно провести трубы. Кроме того, на работу системы очень сильно влияет расположение труб для притока и вытягивания воздуха, а также их уровень над поверхностью почвы.

В одно из отверстий в подвал просачивается свежий воздух, а сквозь второе он вместе с испарениями выходит из погреба на улицу

Вентиляционные трубы должны располагаться непосредственно в стенах подвала. Также нередко жильцами устанавливается вытяжка в погребе гаража. В последнем случае трубы должны проходить через помещение и выводиться над крышей постройки. Очень важным фактором при создании схемы считается высота монтажа труб от погреба к улице. При неправильном расчете вытяжка для погреба будет всасывать слишком большое количество холодного воздуха, что отрицательно скажется на сроках хранения свежих овощей. Эксперты также не советуют проделывать слишком малые отверстия для подводки труб, так как это не позволит полностью выводить испарения, что приведет к утрате продуктов.

Предназначение вентиляции в погребе

Владельцы гаражей часто стремятся использовать каждый квадратный метр земли, которая им принадлежит. Именно с этой целью под землёй оборудуется погреб, подвал для хранения ценных вещей или заготовок на зиму. Мало кто задумывается, что нужно обеспечить подходящие условия для поддержания стабильного микроклимата в этом помещении. Однако даже в гараже с подвалом правильная вентиляция необходима.

Обеспечив оптимальный обмен воздуха, можно избежать многих негативных последствий. К ним относятся:

• Образование конденсата на стенках. Из-за этого влажность в погребе возрастает, что приводит к появлению плесени и грибка, портящих находящиеся в помещении вещи. Если же это происходит в месте хранения овощных или фруктовых запасов, они рискуют очень быстро испортиться.
• Верхняя часть гаража намного быстрее остывает, чем подземная, поэтому в подвале будет всё время жарче, чем над землёй. Это может привести к накоплению влаги внизу, её испарению и подъёму в гараж. За этим последует порча автомобиля или мотоцикла, а также хранящихся рядом с ними инструментов.
• Порой в гаражах хранят то, что дома причиняло бы слишком много неудобств: различные горюче-смазочные материалы и химические средства. При их испарении выделяются токсичные вещества, опасные для людей. Если они накопятся в помещении, человеку грозит отравление и даже смерть. Обустройство правильной вентиляции помогает избежать этой угрозы: свежий воздух из окружающей среды будет поступать постоянно, разбавляя концентрацию токсинов, а сами они смогут постепенно выветриваться.

Вентиляция в погребе

Что нужно сделать для поддержания микроклимата в помещении

Рассмотрев, как правильно сделать вентиляцию, предлагаем разобраться с дальнейшими мерами по уходу за помещением. Для поддержания комфортного микроклимата в подвале нужно время от времени выполнять определенные процедуры. Так, чтобы поспособствовать снижению влажности в комнате, регулярно ее проветривайте. Летом обязательно раз в неделю открывайте двери и люки помещения, а также заслонки на трубах. Попадающий внутрь горячий ветер хорошо просушит пол, стены и потолок подвала.

Нередко владельцы сталкиваются с ситуациями, когда требуется быстро повысить влажность в помещении. Для этого нужно обрызгать его водой с обычного пульверизатора. Также можно установить в подвале емкость с влажным песком или опилками. Если вам потребовалось просушить подвал, то в первую очередь нужно вынести из него все стеллажи и другую мебель. Все стойки требуется просушить естественным способом под прямыми солнечными лучами. Люки и дверь откройте настежь и включите вентилятор. В таком состоянии помещение должно простоять не менее 3 дней. После это приступайте непосредственно к сушке подвала.

Просушить погреб за 12 часов поможет жаровня из ведра с березовыми дровами

Чтобы избавиться от влаги в помещении, занесите и оставьте в нем несколько ящиков с негашеной известью или крупной поваренной солью. Эти вещества очень быстро впитывают влагу. Кроме того, они эффективно дезинфицируют поверхности помещения и воздух в нем. Более старый метод заключается в использовании свечи. Установите и закрепите ее рядом с вытяжным отверстием. Зажгите свечу и подождите пару дней. Пламя образует лучшую тягу, за счет чего наружу выйдет больше переработанного сырого воздуха.

Еще один способ быстрой и эффективной просушки – это применение жаровни. Ее легко сделать своими руками, используя обычное металлическое ведро. Для начала проделайте в емкости несколько отверстий, после чего наполните ее березовыми дровами. Далее зажгите бревна и оставьте гореть не менее чем на 12 часов. За это время помещение быстро подсохнет, после чего вы сможете хранить в нем свои продукты, не опасаясь за их потерю.

Особенности устройства вентиляции в погребе гаража

В подвальных помещениях, где хранятся овощи и другие запасы продовольствия, особенно важно наладить воздухообмен. В противном случае помещение может отсыреть, и продукты придут в негодность

Многие обустраивают под хранилище погреб гаража, и о вентиляции в нём забывать не стоит: это может привести не только к сырости из-за скопления конденсата, но и к полному разрушению всей постройки.

Владельцы гаражей часто стремятся использовать каждый квадратный метр земли, которая им принадлежит. Именно с этой целью под землёй оборудуется погреб, подвал для хранения ценных вещей или заготовок на зиму. Мало кто задумывается, что нужно обеспечить подходящие условия для поддержания стабильного микроклимата в этом помещении. Однако даже в гараже с подвалом правильная вентиляция необходима.

Обеспечив оптимальный обмен воздуха, можно избежать многих негативных последствий. К ним относятся:

• Образование конденсата на стенках. Из-за этого влажность в погребе возрастает, что приводит к появлению плесени и грибка, портящих находящиеся в помещении вещи. Если же это происходит в месте хранения овощных или фруктовых запасов, они рискуют очень быстро испортиться.
• Верхняя часть гаража намного быстрее остывает, чем подземная, поэтому в подвале будет всё время жарче, чем над землёй. Это может привести к накоплению влаги внизу, её испарению и подъёму в гараж. За этим последует порча автомобиля или мотоцикла, а также хранящихся рядом с ними инструментов.
• Порой в гаражах хранят то, что дома причиняло бы слишком много неудобств: различные горюче-смазочные материалы и химические средства. При их испарении выделяются токсичные вещества, опасные для людей. Если они накопятся в помещении, человеку грозит отравление и даже смерть. Обустройство правильной вентиляции помогает избежать этой угрозы: свежий воздух из окружающей среды будет поступать постоянно, разбавляя концентрацию токсинов, а сами они смогут постепенно выветриваться.

Поэтому, хотя и может казаться, что установка вытяжек и вентиляторов в нежилом помещении — излишняя роскошь, без них не обойтись. Их отсутствие может привести ко многим нежелательным последствиям, которые сведут на нет преимущества от использования дополнительного пространства.
