Ворота и калитка из металлопрофиля своими руками

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.

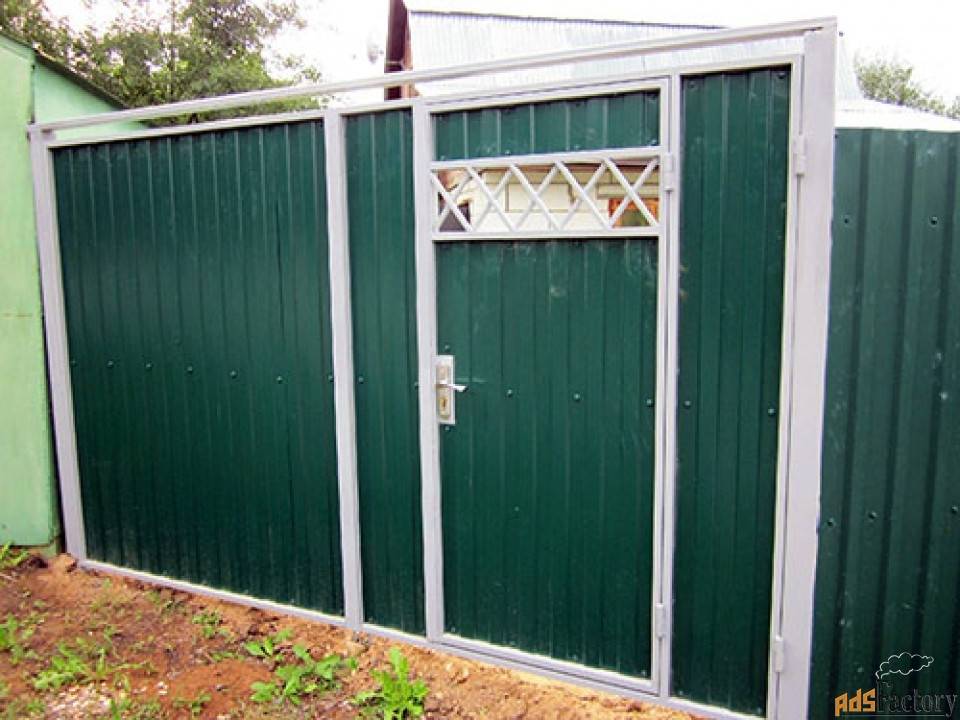

Посередине створки можно вставить сварную решетку.
На столбах можно закрепить красивые уличные светильники.

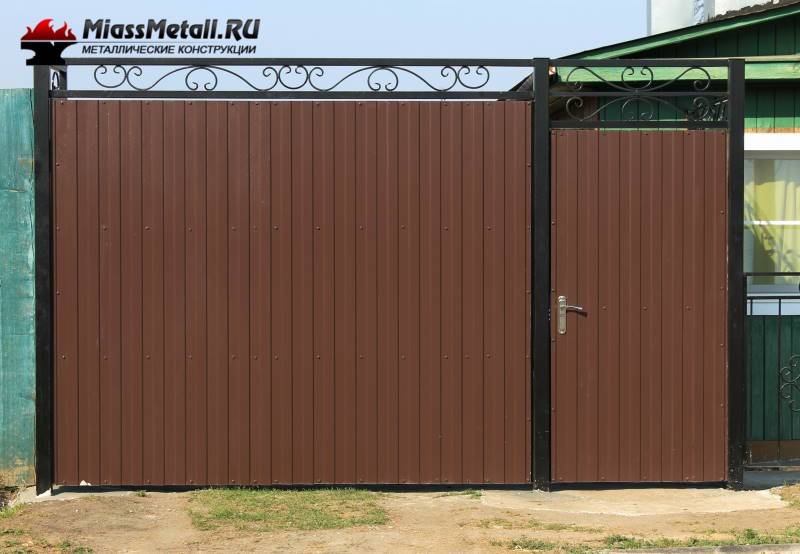

Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Калитка и ворота из металлопрофиля своими руками

Если вы планируете сделать ворота и калитку из металлопрофиля своими руками, то следует приготовить такой набор материалов и инструментов для работы:

кувалда для установки столбов;
аппарат для сварки мощностью на 220 Вт;
капроновая нитка для разметки;
шуруповерт для крепления металлопрофиля к трубе;
болгарка, чтобы зачистить швы и нарезать трубы;
ножницы по металлу;
ручной бур или лопата, чтобы установить столбы.

Начинайте выполнять работу, когда все перечисленное у вас есть под рукой.

Перед тем, как приступать к замерам, определитесь с точными габаритами будущих ворот и калитки. Все должно быть продумано так, чтобы не возникало проблем при их открытии и закрытии. Если ворота будут слишком широкими, замок на них быстро провиснет и придет в негодность.

Как своими руками сделать ворота и калитку из металлопрофиля: этапы

Чтобы своими руками сделать калитку и ворота на основе металлопрофиля, сначала следует поставить боковые столбики. Далее работа выглядит так:

возьмите металлические столбы, которые на метр должны превышать высоту будущих ворот и калитки;
удалите с их поверхности остатки коррозии при помощи болгарки. Поверхность обезжириваем бензином или специальным антикоррозийным веществом. После того, как она высохнет, протрите ее сухой ветошью;
на местах разметки, где будут ставиться столбики, нужно выкопать или пробурить отверстия в земле глубиной порядка метра, а их ширина должна быть больше диаметра столба примерно на 10 см;
готовим жидкий раствор, для этого цемент 300 нужно смешать с песком в соотношении один к трем. Перемешиваем и добавляем воду, чтобы смесь стала жидкой;
вставляем столбики в отверстия и засыпаем щебнем или же камнями. Утрамбовываем и заливаем все приготовленным жидким раствором.
Не забывайте проверять перпендикуляр столбов на их отношение к плоскости земли при помощи отвеса. Если вы все поставите правильно и с точностью, впоследствии вам будет значительно проще эксплуатировать ворота из металлопрофиля.

Как сделать кирпичные столбы

Если ваш загородный дом сделан из камня, и вы не хотите ставить ворота на металлические столбы, их можно сделать из кирпича. Так ворота с калиткой будут закреплены лучше, и на них не будет влиять ветер. Также можно кирпичом обложить металлическую конструкцию. Делаются столбы так:

замешайте раствор из песка с цементом;
начните кадку кирпичей с цельных кусков;
следующий ряд начните с трехчетвертных кирпичей, чтобы кладка получилась более прочной;
когда раствор засохнет, выполняем расшивку.

Также рекомендуем поверх столбов ставить металлические или декоративные колпаки, чтобы придать конструкции визуальную целостность и отвести воду при дожде.

Дайте высохнуть раствору, также помните, что для качественного схватывания бетона нужно подождать порядка недели и потом продолжать работу.

Как своими руками сделать каркас для ворот и калитки

Каркас нужен в качестве основы для ворот и калитки из металлопрофиля. Если его поставить неправильно, металлопрофиль будет неудобно крепить, и конструкция будет иметь неправильное расположение.

Этапы работы в данном случае такие:

чтобы сделать каркас вам потребуется сварочный стол или подготовленное место для сварки в виде параллельной земле плоскости;
берем металлическую профильную трубу и отрезаем болгаркой нужный отрезок, который ставим на место сборки;
сварите детали друг с другом;
делаем установку распорок, чтобы придать жесткость и облегчить последующее крепление металлопрофиля. Для этого нужно вварить профильные трубы между боковыми краями конструкции, промежуток при этом должен составлять максимум 50 см;
зачистите швы после сварочных работ, предварительно обезжирив их бензином или антикоррозийным веществом и убрать остатки с помощью ветоши;
покройте каркас красящим веществом.

Декорирование

Весьма оригинально выглядят ворота из металлопрофиля с коваными элементами. Металлический профильный забор будет иметь завершенный образ. Конструкции с ковкой смотрятся богаче, и на сегодняшний день они очень востребованы. Некоторые даже создают свои гербы или уникальные символы, которые подчеркивают возможности владельца дома. В основном же в кованых элементах преобладают растительные мотивы и геометрические фигуры. Но все зависит от пожеланий заказчика.

К элементам декора можно отнести и зашивку. Все чаще выбирают двухстороннюю. Речь идет о профнастиле, который окрашен с обеих сторон. А краска может быть как матовой, так и глянцевой. Палитра цветов разнообразная.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

форму (прямоугольную, арочную, трапециевидную);
будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

Выкапывают ямы необходимой глубины.
Их дно утрамбовывают слоем щебня.
Устанавливают столбы, выравнивая их по уровню.
Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Необходимое оборудование и инструменты

В процессе работы понадобятся:

Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
Лопата или садовый бур, трамбовка – для установки столбов.
Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.
Шуруповерт с саморезами – для фиксации профнастила.
Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Чертеж, размеры калитки

При разработке эскизов нужно иметь в виду, что есть калитки двух видов:

Врезка в ворота. Створка навешивается на общие столбы с воротами или выступает частью проема. Чаще всего применяется под откатные конструкции.
Отдельно установленная. Монтируется рядом с воротами или на определенном расстоянии от них. Делается распашной.

Оформляя схему, важно не упустить такие моменты:

Расположение раскосов, размеры материала для них.
Заглубление столбов, дистанция установки между ними.
Вид замка и с какой стороны будет проводиться монтаж.
Тип каркаса, количество металлопрофиля для сборки.
Способ крепежа профлиста.
Расчет количества материалов, общая стоимость конструкции.

Рекомендуемые размеры для калитки из профильной трубы:

Ширина – от 1 до 1,2 м. Этого показателя хватит для свободного движения через створку, занос мебели или габаритных стройматериалов. Делать больше не стоит, поскольку увеличивается нагрузка на петли и вероятность деформации полотна.
Высота – 2 м. Это средний показатель. Точный подбирается индивидуально в зависимости от высоты забора.

Установка опорных столбов

Наиболее трудоемкой частью монтажа калитки является установка опорных столбов. Как правило, калитка не изготавливается как самостоятельная конструкция, а входит в состав ворот. Поэтому один из опорных столбов является общим еще и для ворот. Опорные столбы применяются двух видов:

Металлические трубы круглые или профильные.
Кирпичные или каменные столбы.

Совет: рекомендуется изготавливать опоры именно из труб. Это легче и надежнее, так как кирпичная или каменная кладка может постепенно просесть и разрушиться. Для надежности такие столбы усиливаются трубами, которые размещаются внутри тела столба. Такие мощные опоры используются лишь в тех случаях, когда весь забор включает в себя такие столбы.

Установка опор из металлических труб

Используются трубы диаметром 60-80 мм с толщиной стенок 4 мм. Порядок установки следующий:

Выполняется разметка.
В намеченных местах выкапываются ямы глубиной 70-100 см.
Дно ям засыпается щебнем или гравием.
В ямы устанавливаются трубы.
Посредством уровня проверяется вертикальность опор.
Ямы заливаются подготовленным бетоном.
Окончательно проверяется правильность установки опор.
В течение недели никакие работы не производятся, так как бетону необходимо время для полного застывания.
Сверху трубы закрываются колпаками для предотвращения попадания влаги.

Установка кирпичных или каменных опор

Каменные или кирпичные столбы выкладываются обычно толщиной в полтора кирпича в следующем порядке:

Отмечаются места будущих ям.
Выкапываются ямы, глубина которых составляет 70-100 см, а ширина — 50 х 50 см. Именно такую ширину должен иметь фундамент для опоры для обеспечения устойчивости.
По центру ям устанавливаются металлические трубы диаметром 60 мм.
Ямы до самого верха заполняются бетонным раствором, который и будет служить фундаментом.
В течение недели никаких действий не производится.
К трубам привариваются закладные, на которых будут крепиться калитка и ворота.
Трубы обкладываются кирпичом или камнем.
Сверху опор устанавливаются защитные колпаки.

Поэтапная инструкция по созданию каркаса из трубного проката

По способу открывания ворота бывают:

распашными;
откатными;
поворотно-откидными;
рельсовыми;
складными.

Инструменты, материалы и оборудование

Для ворот рекомендуется брать столбы из металла. Их сечение зависит от веса будущих створок:

для конструкции массой до 150 кг хватит 80*80*4 мм;
от 150 до 300 кг лучше взять 100*100*5 мм;
для габаритных, тяжелых, свыше 300 кг, берутся усиленные – 100*140*5 мм.

Из материалов понадобятся:

Профтруба сечением 40*60 мм. Необходима для стоек, которые фиксируются к столбам на въезде. Средний расход – две трубы длиной по 2 м.
Профтруба сечением 40*40 мм. Из нее придется сваривать каркас под половинки створок. При среднем размере створки 1,5*2 м потребуется 17 метров.
Профтруба квадратного сечения 20*20 мм. Потребуется, чтобы изготовить раскосы (повышают жесткость изделия).
Стальной прямоугольный треугольник (угловая косынка). Длина одной стороны – 10 см. Толщина металла – 2,5 мм. На одну створку потребуется четыре штуки.
Профнастил или другой материал для обшивки. Для полотна 1,5*2 м необходимо будет два листа.
Саморезы для крепежа профнастила. Хватит 60 штук.
Два стопора, задвижка, замок, засов.
Четыре петли диаметром 25 мм.
Роликовый механизм (только под откатную конструкцию).
Антикоррозийная грунтовка, краска, кисти.
Элементы декора, если предусмотрено проектом (кованые, резные деревянные).

Из инструментов следует подготовить:

болгарку с кругом по металлу;
сварочный аппарат, маску, электроды;
электродрель, сверла;
молоток;
напильник;
рулетку, строительный уровень;
шлифовальный круг.

Все тонкости выбора подходящего основания для забора.

Чаще всего используется столбчатый фундамент, где каждый столб бетонируется отдельно.

На нужные фрагменты металл режут болгаркой согласно размерам, указанным в чертежах.

Ржавчину, заусенцы зачищают.

Сборка каркаса

Проводится двумя способами:

сварка;
резьбовые соединения.

Разберем каждый из них подробнее.

Сварка

Чтобы сварить ворота из надежной профтрубы, необходимо:

Торцы заготовок для внешней рамки срезать под углом 45 градусов.
Все фрагменты зачистить от ржавчины, дефектов.
Выложить на ровной поверхности, придав форму будущих створок. Ровность углов проверить угольником, горизонталь – уровнем. Отклонения допускаются на 2 мм, но не более того.
Перед сваркой для надежности фиксации заготовок соединить их угловыми струбцинами.
Фрагменты сварить методом прихвата.
После проверки ровности соединений приварить их окончательно.

Резьбовые крепежи

Альтернатива сварочному соединению деталей. Подходит хозяевам без опыта работы со сваркой.

Для реализации потребуется подготовить:

электродрель со сверлами;
болты;
гайки с резьбой М8;
уплотнительные (пружинные) шайбы;
гаечные ключи;
угловые косынки.

Пружинные шайбы – это защита от произвольного откручивания и надежность соединений.

Закручивание гаек выполняется через предварительно просверленные отверстия. В остальном порядок работ аналогичен предыдущему способу.

Покраска – защита от коррозии

Все металлические детали должны подвергнуться антикоррозийной обработке. Далее, чтобы каркас выглядит аккуратно, его красят в понравившийся цвет.

Рекомендуем статью: «Чем покрасить металлический забор».

Монтаж створок

После подготовки каркаса нужно переходить к привариванию петель.

Швы защищают, проходят грунтовкой. После высыхания навешивают каркас, проверяют качество работы (открытие, закрытие створок).

Установка столбиков

Чтобы столбы были вертикально ровными и одинаковыми по высоте, сверху следует натянуть струну. К ней привязывают отвес. Он обозначит центр ямы, которую выкапывают буром шириной 18-22 см и глубиной 120-150 см.

К нижнему концу столбика приваривают перемычку или делают вырез болгаркой, чтобы он не вылез из бетона. Столбик устанавливают и приступают к бетонированию.

Раствор бетона следует делать концентрации 1:3, перемешать с щебнем и залить яму наполовину глубины. Выровнять столбик при помощи уровня и струны, затрамбовать бетон узкой доской.

Затем следует залить бетоном доверху внутри и снаружи трубы, утрамбовывая. Столбы изнутри необходимо залить раствором с целью укрепления и предохранения от влаги. Сделать это можно в конце работы.

Разновидности калиток

Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:

высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.

Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).

Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.

арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.

Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.

Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.

Ворота и калитка из металлопрофиля своими руками

Чем оформить калитку

Рекомендации по выбору материала для обшивки

Калитка и ворота из металлопрофиля своими руками
