Ворота из евроштакетника: фото, как сделать своими руками с калиткой

Виды ворот

Ворота со встроенной калиткой бывают нескольких видов. Они отличаются между собой в зависимости от способа открывания и применяемых материалов для их изготовления и могут быть:

1. Откатные с внутренней калиткой.
2. Автоматизированные.
3. Распашные.
4. С калиткой из древесины.
5. Конструкция из профнастила.

Это интересно: откатные, распашные и автоматические въездные ворота.

Наиболее популярным уличным вариантом являются откатные ворота с калиткой внутри. Он применяется довольно часто, так как является удобным в использовании и забирает немного пространства. Тем не менее, для обеспечения нормального функционирования необходима ровная поверхность. Одной из составляющих таких ворот выступают направляющие полозья для роликовых кареток, предусмотренные для облегчения процесса открывания и закрывания.

Следующий вариант — ворота с автоматизацией. Эта система состоит из 1 или 2 электроприводов, антенны, сигнальной лампы и электромагнитного замка. Чтобы конструкция работала, к ней необходимо подвести электричество.

Распашные ворота — один из видов ворот с калиткой во двор, который обладает своими привилегиями:

1. Удобство в использовании.
2. Легкость монтажа.
3. Возможность оборудования защитного устройства для повышения безопасности.

Однако наряду с этими достоинствами существует один недостаток: необходимо много пространства для обеспечения правильного функционирования. Также могут возникнуть некоторые сложности эксплуатации в зимний период, если рядом находятся сугробы. В связи с этим возникает необходимость расчистки снега.

Калитки и ворота из дерева имеют эстетичный внешний вид и массивность. Срок использования таких конструкций не очень длительный, так как древесина страдает от негативных факторов окружающей среды. Вода — главный враг дерева, в связи с чем нужно перед изготовлением такой конструкции предварительно защитить ее, обработав поверхность специальным средством.

Конструкции из профнастила имеют много достоинств, к которым можно отнести:

1. Широкий цветовой спектр.
2. Устойчивость к воздействию погодных условий, защита от коррозии.
3. Относительно легкий вес.
4. Отсутствие надобности делать крепкий каркас.

Необходимые материалы и инструменты

Для изготовления деревянного штакетника требуются:

1. доски. Подойдут самого низкого качества и даже обрезки. Предпочтительные породы — лиственница и сосна: они проявляют наибольшую стойкость к атмосферным факторам и гниению;
2. бруски сечением 40х40 мм. Из них делаются прожилины. Качество требуется хорошее, поскольку данный элемент подвергается нагрузкам от веса штакетника и ветровым;
3. труба. Материал для опор. Лучше применять профилированную — к ней легче приваривать кронштейны. Сечение — 60х60 или 80х80 мм;
4. гвозди или саморезы;
5. цемент, щебень и песок — для бетонирования опор;
6. препарат огнебиозащиты для дерева;
7. фасадная краска по дереву или яхтенный лак, фасадная краска по металлу.

Необходимые инструменты:

• ножовка по дереву;
• кондуктор. Это приспособление для распила брусков под разными углами;
• рубанок;
• молоток или дрель со сверлами по дереву;
• отвес;
• водяной уровень;
• кисть;
• колышки и бечева.

При наличии всего перечисленного можно приступать к строительству.

Как выбрать?

Особенности материала

Виды, формы, профили

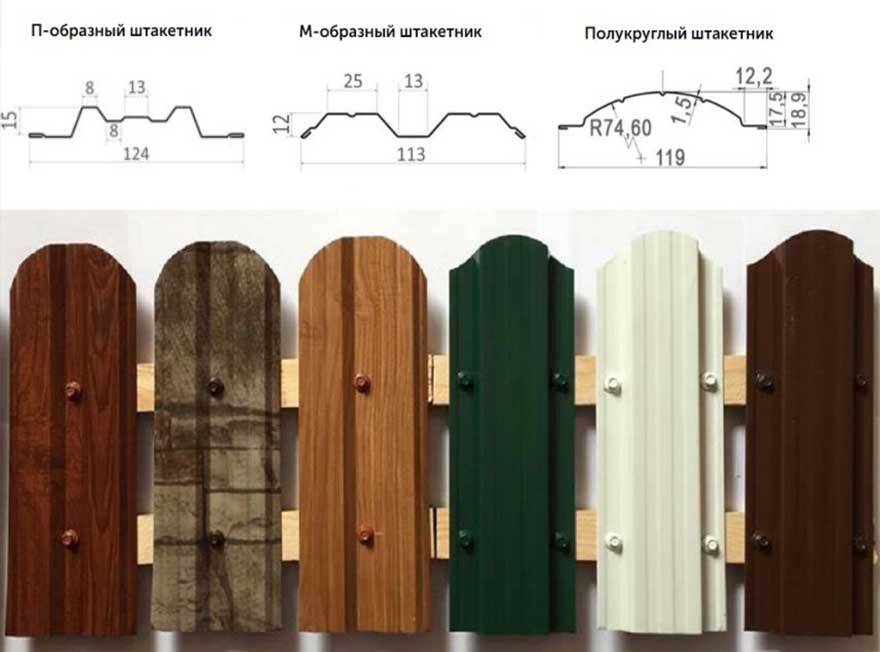

Разновидности евроштакетника по форме

Чтобы сделать забор у дома из металлического штакетника, нужно правильно выбрать его разновидность. Профиль бывает прямоугольным (П-образным), полукруглым и М-образным завальцованным и классическим. Последний тип более прочный, так как имеет больше ребер жесткости. Полукруглые варианты стоят дороже и труднее формируются.

Разновидности:

• Нова. Имеет 16-реберную форму, ширину до 11,5 см. Верхний слой – полимерное защитное покрытие. Поверхность бывает блестящая или матовая.
• Лайт-М. Облегченный вариант шириной в 7 см. Его можно купить в любом строительном магазине.
• Эконова. Прочный материал с большим количеством ребер, длиной панели в 1-2 метра и шириной до 10 см.
• Баррера. Отличается порошково-полимерным покрытием. Для закрепления нужны металлические скобы.

Лучшим покрытием элементов является полиэстер.

Виды ограждений из металлического штакетника

Изгороди такого типа отличаются способом установки, размерами пролетов и зазорами между элементами конструкции. Их устройство не самое сложное.

Способы монтажа забора

Металлический забор крепится на опоры, которые устанавливаем следующими способами:

• бетонирование;
• бутование щебнем;
• забивка в грунт;
• комбинированная установка.

Схема монтажа ограждения с кирпичными столбами

Бетонирование – наиболее надежный способ установки опорных столбов. Применяется при зыбких грунтах. Высота опоры – не меньше 1 м.

На фото изображена ограда из евроштакетника.

Расстояние между планками

Бутование щебнем происходит на более плотных грунтах, когда одной забивки столбов будет недостаточно. Можно укрепить опору крошкой из кирпича.

Забивка в почву применяется при тяжелых грунтах. Опоры закапываются в землю на глубину 1 м и трамбуются в сделанных ямах. Если почва не слишком плотная, то опоры будет надежнее забетонировать. Высота столба – не менее 1 м.

Монтаж забора в почву

Размеры и расстояния

Стандартов зазоров для изгородей не существует. Расстояние делается из соображений декоративных и практических. Большой просвет между профилем делают в декоративных оградах. Расчет расстояния между планками ведут из учета ширины одного профиля. Чем меньше размер, тем более глухая ограда. Однако не стоит делать изгородь без просветов.

Высоту выбирают с учетом индивидуальных особенностей ландшафта и предпочтений хозяина дома.

Секции евроштакетника

Типы заполнений

Одностороннее – профиль крепится только с лицевого бока. Расстояние между элементами – не больше 5 см. Забор из штакетника крепится двусторонним способом при шахматном расположении элементов.

Расположение штакетника в шахматном порядке популярно несмотря на большой расход материала. Забор шахматка кажется сплошным, территорию за изгородью разглядеть невозможно.

Двухсторонний способ монтажа забора

Комбинированный (двойной) способ заполнения сохраняет вид на окрестности. Часть заполняется в одностороннем порядке, часть – шахматкой. Размер зазоров берут одинаковый, чтобы изгородь смотрелась органично. Двусторонний палисад часто огораживает дачные участки. Можно сделать и сплошную подобную ограду. Такой вид забора из штакетника металлического показан на фото ниже.

Монтаж своими руками

Какие бывают виды ворот для дачи и участка?

Классификация

Для того чтобы построить хороший забор и оформить его надежными и функциональными воротами с калиткой, нужно знать, какие из материалов больше всего подойдут для той или иной работы, и что именно можно с ними сделать. Ворота и калитку можно выполнить из следующих материалов:

• металла;
• дерева;
• рабицы (сетки);

• пластика;
• профнастила;
• металлических прутьев.

Что касаемо забора, то его можно выстроить частично или целиком из кирпича или камня.

Самыми популярными материалами являются металл и дерево. Первый вариант помогает в создании любого типа ворот, кроме деревянного. Разнообразие форм и конструкций готового изделия ставят его на первое место среди всех остальных.

Деревянные ворота удерживают популярность ввиду своей недорогой стоимости и легкости в использовании. Настоящие мастера смогут сделать уникальные работы, например, вырезать, выжечь и выпилить необычные и очень красивые образы.

Рабицу часто используют дачники, ведь она способна долгие годы верно служить своим хозяевам. Для того чтобы сделать калитку с воротами, нужно, в первую очередь, сверить уголок и на него уже крепить сетку.

Профнастил закрепляется примерно так же, только основа делается не из уголков, а из металлических конструкций полых внутри, чтобы к ним можно было с обеих сторон прикрутить листы используемого материала.

Пластик также является одним из интересных вариантов создания внешнего вида частного дома. С его помощью закрывается основная часть ворот и калитки, а конструкция получается легкая и ненавязчивая. Для того чтобы видна была и эстетическая направляющая, можно добавить элементы ковки, которые в симбиозе с остальными элементами создадут изумительный конечный результат.

Металлические прутья обычно используются для создания прозрачного пространства двора, придания ему легкости и непринужденности. В качестве основного материала необходимо подготовить определенное количество прутьев, которые либо привариваются к металлическому каркасу, либо навариваются на длинные пруты, идущие сверху и снизу.

Нередко можно увидеть забор и столбы из кирпича. А вот ворота с калиткой не поддаются этому материалу. Камень обычно украшает заборные стойки или сам является основным их элементом.

Характеристики евроштакетника

Правила выбора евроштакетника

При строительстве ограждения учитывается степень нагрузки на него. В большей мере от избыточного давления страдает входная группа. Чтобы не пришлось вскоре менять створки или полотно, недостаточно соблюдать инструкцию по эксплуатации

Важно изначально правильно выбрать евроштакетник. Что учитывается:

• форма профиля штакетин: П-образная или полукруглая, такие изделия отличаются повышенной сопротивляемостью нагрузкам;
• рекомендованная глубина профилирования – от 15 мм и более;
• достаточная ширина планки – 120 мм, чем больше ребер жесткости (линий профилирования), тем лучше;
• наличие полимерного покрытия способствует увеличению срока службы конструкции, предпочтение отдают матовому из полиэстера, пурала, подходящими характеристиками отличается текстурированное покрытие Printech;
• боковые кромки должны быть завальцованы, иначе есть риск травмироваться.

Как сделать своими руками

Строительство разбивается на несколько последовательных этапов:

• выбор, расчет количества, подготовка материалов;
• монтаж опор;
• установка лаг;
• обшивка досками.

Разнообразие заборов из дерева усложняет начальный этап возведения. Здесь необходимо определить все конструктивные особенности, составить эскиз, выполнить разметку территории.

Расчет количества

Для корректного расчета количества пиломатериалов учитываются все размерные нюансы. Например, если запланирован 60-метровый забор из досок шириной 10 см, следует длину разделить на габаритный показатель одной планки (6000 см/10 см = 600 штук). При наличии промежутка между штахетами (допустим 5 см), расчет приобретает вид 6000 см/(10+5 см)= 400 штук.

Важно!

Получив расчетное количество пиломатериалов для ограды, нужно сделать 5-10% запас, который необходим для перекрытия возможных изменений конструкции, ошибок в проектировании, забракованных досок. Не стоит также забывать о текущих ремонтах.

Стандартная практика рынка пилопродукции предусматривает сбыт свежей древесины, которая требует предварительной естественной просушки. Если не выполнить подготовительную процедуру, существует значительный риск искривления и растрескивания планок в уже готовом ограждении.

Монтаж опор

Установка столбов – это ключевой момент строительства, от которого зависит геометрическая точность конструкции. Простой вариант не требует ленточного фундамента. Оптимален для заборов из дерева, которые изготавливаются своими руками.

Пошаговая инструкция:

• разровнять территорию;
• выполнить разметку заостренными колышками (высота 60-70 см), установленных в местах опор на расстоянии 2-2,5 метра друг от друга;
• соединить верхушки колышки между собой натянутой веревкой;
• определить ровность и точность разметки, если нужно – внести поправки;
• вытащить крайний колышек, выкопать (пробурить) ямку для установки первого столба. Глубина заглубления должна быть одинакова – 0,5 м для низкого декоративного штакетника, 1 м для средних ограждений, 1,5 м для крепкой наружной ограды;
• повторить процедуру для каждого колышка.
• натянуть веревку-уровень между опорами для окончательного выравнивания их высоты (для привязывания в торцы вбиваются небольшие гвозди).

Этапы строительства

Ворота и калитки из металлического штакетника изготавливаются в несколько этапов. Разберем последовательность установки ворот, как наиболее сложного элемента. Последующая установка калитки особых сложностей не представляет, и выполняется аналогично.

Установка столбов

В намеченных местах выкапываем ямы глубиной около 1 метра. В них устанавливаем опорные столбы, после чего ямы засыпаем щебнем, а сверху заливаем бетонным раствором. Можно сразу заполнить пустоты бетоном. В ряде случаев используют бур, которым бурят в земле скважины. Их глубина должна составлять половину длины столбов. Для большей устойчивости столбы вначале фиксируют распорками, а уже затем заливают бетонным раствором. Вертикальность установки проверяется уровнем.

Независимо от того, откатные или распашные ворота изготавливаются, опорные столбы должны быть надежно зафиксированы в земле. Благо, вес ограждения небольшой, поэтому проблем обычно не возникает. Столбы оставляются в таком положении на несколько суток, до полного застывания раствора.

Изготовление каркаса ворот

Чтобы створки ворот были жесткими, их лучше изготовить из профильной трубы, соединив ее части при помощи сварочного аппарата. Вначале сваривают каркас, а затем приваривают к нему внутренние поперечины, которые призваны предотвратить перекашивание створок под своим весом.

Монтаж рамы ворот

Рама распашных ворот крепится на навесах, которые вначале привариваются к опорным столбам. Затем к навесам крепятся створки ворот. Между створками и землей необходимо оставить промежуток не меньше 7 см. Если изготавливаются ворота откатного типа, то вместо навесов монтируется система роликов.

Установка штакетин

На каркасе монтируются штакетины. Крепление осуществляется при помощи заклепок или саморезов по металлу. Если используются заклепки, то в материале предварительно просверливаются отверстия, в которых крепятся заклепки посредством заклепочного пистолета. Если отдано предпочтение саморезам, то лучше использовать пресс-шайбы со сверлом, которые вкручиваются при помощи шуруповерта. Расстояния между соседними планками устанавливается при помощи специального шаблона. Есть 2 варианта обшивки:

• С одной стороны. Планки могут устанавливаться вплотную друг к другу или на определенном расстоянии.
• С обеих сторон. В этом случае планки крепятся в шахматном порядке, перекрывая пустоты.

Монтаж фурнитуры

В последнюю очередь на ворота и калитку монтируются замки, крючки, засовы и т. д. При установке фурнитуры необходимо обеспечить такое ее положение, которое исключало бы возможность открытия замков с наружной стороны ворот. Желательно использовать замки, устойчивые к влаге.

Покраска калитки и ворот

Если использовался материал, который не был покрашен, либо на него не было нанесено полимерное покрытие, он красится. Также окрашиванию подвергаются металлические столбы и прочие элементы, в том числе места сварки.

Особенности и правила монтажа

Чтобы установить забор правильно, нужно учитывать такие особенности:

• для опор лучше использовать профилированную трубу;
• поперечины крепят так, чтобы до края столба оставалось 25-30 см;
• при выборе крепежа нужно учитывать, что саморезы закручиваются проще и быстрее, а заклепки обеспечивают большую прочность соединения.

При выборе оттенка забора нужно учитывать общее оформление участка и жилого дома.

Типы заполнений

Краска по металлу для оцинкованной стали

При креплении штакетин используют несколько способов заполнения пролетов:

• прямой (все элементы имеют одинаковую длину);
• волнообразный (планки подрезают на определенное расстояние).

Второй вариант сложнее и предусматривает большее количество отходов.

Преимущества ворот и калиток из евроштакетника

Разнообразие цветовых решений

Пожалуй, ни один строительный материал в этом плане не хорош так, как евроштакетник. Покрытие его может имитировать даже натуральный камень или дерево, а о многообразии цветовых исполнений не приходится даже говорить.

Высокая степень прочности

Зависит этот показатель не только от материала, но и от типа профиля. Чаще всего приобретаются и устанавливаются ворота из М- или П-образных евроштакетин, однако, если вы проживаете на неохраняемой территории, выгоднее будет купить профиль в виде буквы «С» (его нередко называют антивандальным).

Неприхотливость в уходе

Нередко хозяева земельных участков сталкиваются с тем, что ворота и калитку требуется регулярно красить. С евроштакетником такого не произойдет, поскольку материал не выцветает на солнце. Полимерное покрытие, нанесенное на оцинкованную сталь, надежно защитит ворота от влаги и появления ржавчины.

Долговечность

Если евроштакетник, из которого изготовлены ворота или калитка, высококачественный, а при монтаже были соблюдены все технические требования, то евроштакетник прослужит вам порядка 30 лет.

Простота установки

Доверяя установку ворот или калитки из евроштакетника специалистам, обладающим большим опытом и знающим все нюансы работы с материалом, вы можете быть уверены в том, что ворота и калитка будут установлены наилучшим образом.

Установка основных конструкций на забор

Процесс устройства забора из евроштакетника включает несколько этапов. Это:

• разметка участка;
• установка опорных столбов, на которые в последующем будет крепиться металлоконструкция,
• монтаж каркаса забора;
• установка калитки и ворот;
• крепление металлических штакетин к каркасам.

В качестве стоек можно использовать, как металлические трубы, так и кирпичные или каменные столбы.

Необходимые инструменты и материалы

• трубы квадратного сечения и саморезы для крепления штакетника;
• металлические лаги для монтажа планок и евроштакетник;
• крепления для металлоконструкций и заглушки для столбов;
• бетонный раствор для укрепления основы под стойки.

Монтаж евроштакетника

Установка каркаса забора

1. После разметки участка делаются скважины, в которые в последующем будут вставляться металлические стойки. Оптимальная глубина – от 50 мм, шаг – 1,5-2 метра. В случае, если стойками выступает кирпич, технология требует устройства фундамента по периметру забора.
2. Столбы покрываются битумной мастикой, расклиниваются в ямах и заливаются бетонным раствором, ставятся заглушки.
3. Стойки необходимо выставить по уровню и зафиксировать в данном положении временными распорками.
4. Приступают к установке лаг через несколько дней, а лучше – через неделю, давая бетону полноценно застыть. Верхняя перемычка должна находиться в 20-25 см от верха штакетника, нижняя – в 30 см от уровня грунта. Лаги крепятся к стойкам посредством сварки или при помощи кронштейнов. Оптимальное количество перемычек зависит от высоты забора, ворот или калитки. Для 2-х метровой высоты достаточно 4-х лаг.
5. На стальные петли, закрепленные на соответствующих столбах, навешиваются каркасы ворот и калитки.

Крепление металлических планок

На последнем этапе крепятся металлические штакетины. Делается это просто и быстро. Процесс состоит из нескольких этапов:

1. Сварочные швы каркаса зачищаются и покрываются грунтом, после чего красятся в цвет выбранного евроштакетника (в 2 слоя).
2. Рассчитывается оптимальное расстояние между планками. Минимальное расстояние между ними – 2 см, самое используемое и эстетически привлекательное – 5.
3. Первая штакетина крепится к каждой перемычке закругленными саморезами. К ней впритык прикладывается доска, ширина которой равна выбранному расстоянию между планками. Устанавливается следующая штакетина, и т.д.

Заключительные работы

Калитка для забора выполняется из штакетин, таких же, из которых сделана обшивка ворот. Ширина её обычно не более одного метра, без нижней поперечной перекладины или порога. Иначе будут трудности въезда/выезда с велосипедом, тачкой или детской коляской.

Процесс монтажа деревянных штакетин к каркасу ворот

Засовы, крючки, запоры крепятся к каркасной раме с внутренней стороны. Не рекомендуется применение запорного устройства с защёлкой, которую можно открыть, просунув руку между штакетинами. Наилучший вариант для калитки – использование накладного замка, который выдерживает влажность. Об этом, а также с технологией его установки надо ознакомиться ещё до покупки, чтобы после не пришлось выбросить купленный механизм.

Необходимо позаботиться о том, чтобы распашные ворота в закрытом положении были более устойчивы, не прогибались, не открывались под напором сильного ветра.

Дизайн распашных ворот из деревянного штакетника

Для этого к одной из створок следует прикрепить металлические ушки и вставить в них согнутый буквой Г кусок арматуры. А в землю надо закопать отрезок трубы соответствующего диаметра, в которое будет вставляться запорное устройство.

Выбор материалов для изготовления ворот

Материал для изготовления воротных конструкций выбирается в зависимости от построек на участке. Будет неуместно, если ворота будут железными, а дом и хозпостройки выполнены из бруса. Выбирая сырье для изготовления ворот, обязательно учитывайте его преимущества и недостатки.

Металл

Благодаря современным покрытиям он почти не подвержен неблагоприятным природным факторам. Легко переносит смену погоды, перепады температур, влажность, ему не страшны солнце и ветер. Металлическая конструкция способна служить десятилетиями. Единственное, что может потребоваться, — периодически ее подкрашивать. Однако, если допустить хотя бы небольшое повреждение, может начаться коррозия. Вариаций металлических ворот и калиток — масса. От доступных и внешне простых, до дизайнерских, сложных и, как следствие, дорогих решений.

Профнастил

Ворота могут создаваться из профнастила, который представляет собой профилированные листы. Его часто используют при создании ограждающей конструкции, потому что он имеет следующие плюсы:

• демократичная стоимость;
• широкая цветовая палитра, доступная для выбора;
• простой монтаж;
• небольшой вес;
• долговечный срок службы;
• большое количество вариантов для оформления.

Недостатком является недостаточная роскошность, если смотреть с эстетической точки зрения. Если же проявить фантазию или воспользоваться услугой печати на профлисте, можно получить вполне оригинальное сооружение.

Такая конструкция безопасна за счет негорючести, защищена от коррозии, поэтому характеризуется долговечным периодом эксплуатации. Дополнительные элементы не требуются, потому что печать производится непосредственно на профлисте, который не вызывает трудностей при монтаже.

Дерево

Деревянные ворота с лестничной калиткой — гармоничное дополнение к большому прохладному бревенчатому дому. Сочетается с элементами резьбы, ковки.

Дерево предварительно необходимо тщательно обработать от влаги, насекомых (антисептики, пропитки), огня (антипирены). Такая защита существенно продлит жизнь конструкции без потери внешнего вида.

Материал для деревянных ворот бывает толстым:

• живая изгородь;
• обрезанный край;
• облицовка деревом.

Преимущества:

• вы можете выбрать любую конфигурацию благодаря обработке светлого дерева;
• это просто факты;
• такую ​​калитку можно сделать своими руками, так как не требуется специальных узкопрофильных инструментов;
• для строительства подходит большое количество пород древесины;
• при правильной обработке материал прослужит долгие годы;
• презентабельный внешний вид;
• огромные возможности отделки.

Растрескивание:

• требует регулярного ухода и обслуживания;
• обязательна обработка антисептическими и водоотталкивающими составами.

Поликарбонат

Двери из поликарбоната могут быть установлены, но их ударопрочность невысока. Несмотря на это, у поликарбоната есть ряд преимуществ:

1. Устойчивы к ежедневным экстремальным температурам.
2. Панели из поликарбоната могут иметь разную форму. У них разная степень прозрачности.
3. Такие ворота не нужно красить, они даже не боятся плесени, грибка, которые с лучшей стороны характеризуют срок их службы.
4. Вы можете дать волю дизайну таких ворот, ведь он отлично сочетается с деревом, металлом и художественной ковкой.

Особенности ограждения

Металлическая изгородь выполняется из прямоугольного или полукруглого профиля. Толщина металла – более 0,5 мм. Пролеты покрывают слоем оцинковки для антикоррозийного эффекта.

На фото изображена ограда из металлоштакетника.

Изгородь из металлического штакетника

Ограда отличается небольшим весом, фундамент для ее установки не нужен. Построить забор можно без сложных земляных работ и укрепления существующей конструкции в отличие от изгороди из профлиста.

Для прочности необходимо забетонировать опорные столбы, на которые крепят лаги
. Можно сделать более прочную конструкцию на сваях.

Для атмосферостойкости металл покрывают защитными материалами: полиэстером, полиэфиром. Покрытие придаст красивое глянцевое покрытие и стойкость к выгоранию. Как правильно его окрасить, покажет схема.

Прочность сравнима со сварными конструкциями, и сделать из штакетника недорого изгородь не составит труда.

Основа реечной ограды выполняется из оцинковки – надежного материала, который прослужит долго. Можно вставить в заборы ворота, если это необходимо. Ворота из металлического штакетника универсальны и долговечны.

Ворота и калитка из металлического штакетника

Виды деревянных заборов

Доступы десятки проектов, подходящих для разных оформительски-ограждающих решений отдельной зоны или участка в целом. К востребованным вариантам следует отнести:

• классический – из плотно подогнанных планок, которые расположены вертикально или горизонтально;
• декоративный – чаще всего схема «решетка» из тонких реек, наложенных друг на друга для создания сетчатой структуры;
• плетень – аутентичный деревенский забор под старину из прутьев или тонких стволов вплетенных между частыми опорами;
• «плетенка» – модная интерпретация плетня из длинных досок, установленных в распор между столбами;
• штакетник – популярная вариация классической ограды с симметричными зазорами между отдельными планками;
• «лесенка» – симпатичная изгородь с двумя лицевыми сторонами за счет горизонтальной установки досок внахлест и под небольшим углом (внешне напоминает сайдинг)

Как крепить евроштакетник к лагам забора

Конструкции

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Изготовление рам

Схема рамы калитки с размерами для обшивки евроштакетником

Для рамы ворот или калитки понадобятся профильные трубы сечением 60 Х 40 или 40 Х 20, все зависит от величины створок. Чем больше ширина и длина изделия, тем прочнее трубы нужно применять.

Специалисты советуют применять профиль именно такого сечения, так как трубы с квадратным сечением 40 Х 40 мм менее жесткие, а если выбирать изделия с сечением 60 Х 60 мм, то вид их будет более массивным, что не сочетается с тонким евроштакетником.

Металлические элементы рамы свариваются, укрепляются поперечинами, для которых можно применять трубы с меньшим сечением. Поперечины привариваются таким образом, чтобы на них удобно было закреплять евроштакетник.

Например, на створку высотой 2 м, достаточно одной поперечины посередине. Если вам нужны более надежные конструкции, число поперечин можно увеличить. Но, к каждой из них придется крепить штакетины.

Количество ребер жесткости зависит от высоты изделий. Чем выше ворота, тем больше к их раме приваривается перемычек. Объясняется это тем, что легкий материал может не выдержать ветровых нагрузок, вследствие чего, он деформируется.
