3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Концевой ролик и заглушки
Концевой ролик
Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.
Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.
Как правильно выбрать автоматику
В наши дни выбор автоматики для откатных ворот достаточно велик. На рынке сейчас имеются модели от многих производителей. Наибольшей популярностью пользуется продукция компаний An-Motors (Тайвань), Cаме, Nice, BFT, Rotelli (Италия). Рассмотрим, по каким параметрам выбирать автоматику, чтобы установленный комплект функционировал исправно и долговечно:
Длина створки
Этот параметр нужно знать, чтобы верно подобрать длину зубчатой рейки, которая прикручивается к консольной балке, снизу ворот.
Мощность электропривода
Производитель всегда указывает, на какую длину и вес створки рассчитан двигатель. Никогда не покупайте привод, характеристики которого соответствуют параметрам ваших ворот. Дело в том, что производитель проводит вычисления для идеальных условий, без учета осадков, ветра, налипшей на створку грязи, температуры воздуха. Хорошо будет работать привод, если он взят с большим запасом, как минимум в 2-3 раза. Если приобретен слишком слабый привод, то ему просто не хватит мощности справиться с весом створки. Особенно в зимний период, когда масло внутри привода загустеет.
Материал внутренних шестерней редуктора
Шестерни редуктора могут быть стальные или пластиковые. Лучше всего работает сталь. А вот пластик может поломаться в любой момент, особенно при высоких нагрузках. Кстати, автоматика для откатных ворот фирмы Nice отчасти подвержена такому недостатку.
Внешние шестерни редуктора
Эти шестерни также очень важны. Схема работы ворот такова, что именно эти шестерни входят в зацепление с зубчатой рейкой. Они могут изготавливаться из стали или алюминиевого сплава (силумина). Излишне говорить о том, что силумин в любой момент может разрушиться под тяжестью створки. Лучшая автоматика для откатных ворот оборудуется всегда стальными внешними шестернями.
Концевики
Лучше установить магнитные концевые выключатели. В отличие от механических аналогов, они не подвержены замерзанию зимой. Поэтому не придется беспокоиться об отогреве выключателя.
Бренд
Поэтому нельзя точно сказать, какая продукция будет более долговечной в работе: автоматика BFT, Cаме или An-Motors. Ориентируйтесь на перечисленные выше параметры, тогда свой комплект автоматики вы будете эксплуатировать долго и безаварийно.
Монтаж своими руками подвесных откатных ворот
Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.
Конструкция предполагает наличие верхней направляющей балки
Необходимые для работы инструменты и материалы
Перечень используемых материалов и инструмента зависит от комплектности ворот. Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.
Перечень используемого инструмента зависит от комплектности ворот
Из материалов надо иметь в наличии:
- профильную трубу различного сечения;
- крепёж;
- фурнитуру;
Фурнитура должна быть в достаточном количестве и высокого качества
- бетонный раствор;
- опорные столбы;
- профнастил или другой материал для оформления створок.
Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы
Изготовление каркаса
Изготовление каркаса выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Элементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов. | |
| К внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение. | |
| Руководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот. |
Установка полотна и крепление замка
Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.
Замок должен иметь подходящую конструкцию
Изготовление и монтаж рамы
У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции. Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.
Паз должен быть идеально ровным
Установка направляющих и фурнитуры
Работы выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Из металлического листа толщиной 4-5 мм вырезаем два треугольника со стороной 12 см. В вершинах треугольника просверливаем отверстия и размещаем в них отрезки прутов длиной 2,5 см и диаметром 1 см. | |
| Проверяем соотношение геометрических параметров опорных треугольников и сформированного паза в направляющей. Треугольник должен свободно перемещаться. | |
| На оси опорных треугольников устанавливаем подшипники. Полученная каретка будет перемещаться внутри направляющей, поэтому диаметр наружного кольца опор должен быть соответствующим. | |
| К третьей вершине треугольников крепим опорную часть для ворот. С её помощью каретка будет привариваться к каркасу створки. | |
| Устанавливаем створку. Монтируем ограничители, которые не позволяет створке выйти за пределы направляющей. Проверяем работоспособность системы. |
Основание для «закладной»
Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).
Далее замешивается бетонный раствор. Для этого понадобится:
- цемент, 100 кг;
- щебень мелкофракционный, 300 кг;
- песок, 300 кг.
Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.
Как сделать консольные откатные ворота

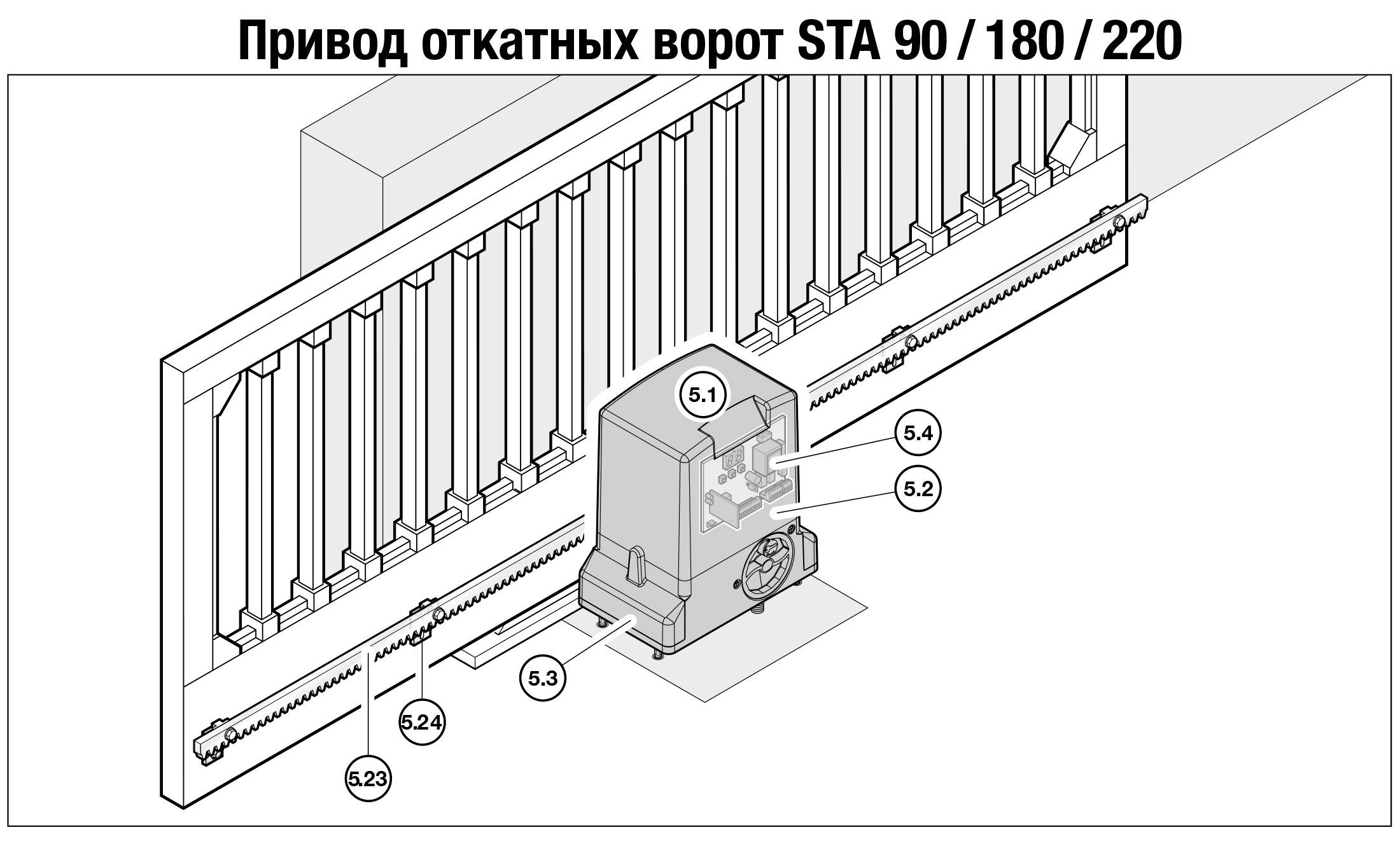

Сборка привода с цепной передачей
Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.
Пошаговая инструкция:
- Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
- Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.
https://youtube.com/watch?v=zB2C2nQ6kvc
Общие сведения
Кованые ворота становятся все более популярными, ведь они позволяют придать обычной заградительной конструкции индивидуальность и некий шик. А такие ворота, имеющие откатный (или сдвижной) механизм открывания дают возможность соединить в одном изделии красоту, надежность и удобство.
Конструкция
Такой тип применяется на участках, где перед въездом недостаточно места для открывания распашных створок. Именно поэтому откатные ворота рекомендуют устанавливать там, где необходима максимальная оптимизация пространства въезда и участка в общем.
Они дают возможность обеспечить наибольшую ширину проема, так как их конструкцией предусмотрена лишь одна створка.
Состоит конструкция из нескольких элементов.
- Опорная закладная. Как правило, ею выступает швеллер. Служит опорой для всего механизма.
- Каркас. Собственно внешняя рама, которая необходима для сбора створки.
- Внутренняя зашивка. Вот здесь и используется художественная ковка, ведь наполнение может быть совершенно различным, как по рисунку и дизайну, так и по материалу. При этом наполнение каркаса может состоять из одних только кованых элементов (или цельного кованого полотна) или иметь дополнительное сплошное заполнение из различных материалов, используемое, как защиту от чужих взглядов.
- Комплектующие для рабочего механизма. Сюда входит целый комплект, состав которого остается неизменным для всех производителей:
- роликовые каретки, обеспечивающие движение створки;
- нижние и верхние уловители, служащие для остановки ворот;
- верхний ролик для направленного движения;
- накатной ролик;
- заглушки, защищающие механизм.
- Также в комплект фурнитуры может входить зубчатая рейка, однако это необходимо лишь в том случае, когда необходима автоматизация работы всей конструкции.
- Автоматика. Этот пункт вовсе не является обязательным. Однако сделать ворота еще более функциональными поможет автоматизация, то есть установка дополнительных элементов и электропривода.
Художественная ковка
Кроме основных элементов конструкции, наиболее значимым для внешней эстетики является собственно наполнение створки. Именно здесь и появляется наибольшее разнообразие вариантов оформления.
Прежде всего, разнообразны варианты зашивки. Дерево с ажурным полотном из оригинальных металлических элементов прекрасно подойдет для ограждения участков с бревенчатыми домами.
Зашивка металлом позволяет придать конструкции большую монументальность, сделать ее более надежной. Такие ворота вписываются в любой ландшафтный дизайн и прекрасно смотрятся с каменными ограждениями.
В последнее время становится популярной зашивка полупрозрачными листами поликарбоната. Кроме того, что такое дополнение художественной ковки придает всей конструкции некоторую легкость и даже воздушность, поликарбонат выполняет полезную функцию защиты от шума, практически не скрывая при этом внутреннего двора и давая хозяевам прекрасный обзор.
Сами кованые элементы могут иметь огромное разнообразие мотивов и вариаций – этнические мотивы, природные узоры, очертания животных и птиц, строгие четкие геометрические узоры и так далее.
Чтобы самостоятельно установить привод Nice для откатных ворот — потребуется инструкция и специальные инструменты. В этой статье — обзор сдвижных конструкций от Алютех.
По следующему адресу: https://tech-gate.ru/avtomaticheskie-vorota/po-principu-raboty/otkatnye/roliki-vidy-osobennosti-tseni.html — описано, что входит в комплект роликов для откатных ворот.
Элементы и комплектующие ворот
Элементы и комплектующие
По сути, имея все необходимое для выполнения работ, вам будет нетрудно установить ворота. Особо глубоких знаний в строительстве вам не потребуется, достаточно базовых знаний, материала и следования рекомендациям специалистов.
Для работ вам понадобятся расходные материалы, но основная и важная часть элементов – фурнитура, отвечающая за движение ворот. Она состоит из:
- роликовой тележки или каретки (2 шт.);
- нижнего и верхнего уловителя;
- направляющей П-образной балки;
- зубчатой рейки;
- съемного концевого ролика;
- верхнего фиксатора с роликами;
- пластины для фиксации роликовой тележки.
Обращайте внимание на качество
При выборе качественной фурнитуры обращайте внимание на проверенных производителей, учитывая цену и качество изделий. Также можно обратиться за помощью к профессионалам, которые помогут выбрать наилучший вариант
Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место. В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы.
Комплект для автоматического открывания ворот
Для автоматического открывания ворот необходимо наличие привода: линейного или рычажного. Они позволяют открывать полотно внутрь или наружу, конкретное направление зависит от установки.
Линейный привод считается самым простым и надежным. По внешнему виду он напоминает продолговатый футляр, внутри которого имеется длинный винт. Устройство открывания ворот начинает работать от редуктора, установленного в задней части корпуса.
Корпус линейного редуктора изготавливается из металла, а сверху покрывается порошковой краской. Может использоваться для ворот любого типа и массы.
Комплектация рычажного привода состоит из редуктора и двух подвижных рычагов, которые соединены между собой. По внешнему виду он напоминает локоть. Блок редуктора крепится на столбе, рычаг – на воротах. Устройство позволяет открыть полотна внутрь.
Разновидностью рычажного механизма является подземный привод, редуктор которого спрятан в землю в металлической коробке. Ее заливают бетоном возле столба, а рычаг оставляют снаружи.
Также в комплект к левому и правому приводу входит блок управления. Если воротами управляют два и более человек, то кроме пультов имеются запрограммированные брелки.
Не менее полезной комплектующей являются фотоэлементы, которые реагируют на посторонние предметы при закрытии и открытии ворот. Если на их пути встречается препятствие, они перестают двигаться до тех пор, пока объект не исчезнет. Полезное дополнение и сигнальная лампа, она предупреждает о прохожих в зоне въезда автомобиля в ворота.

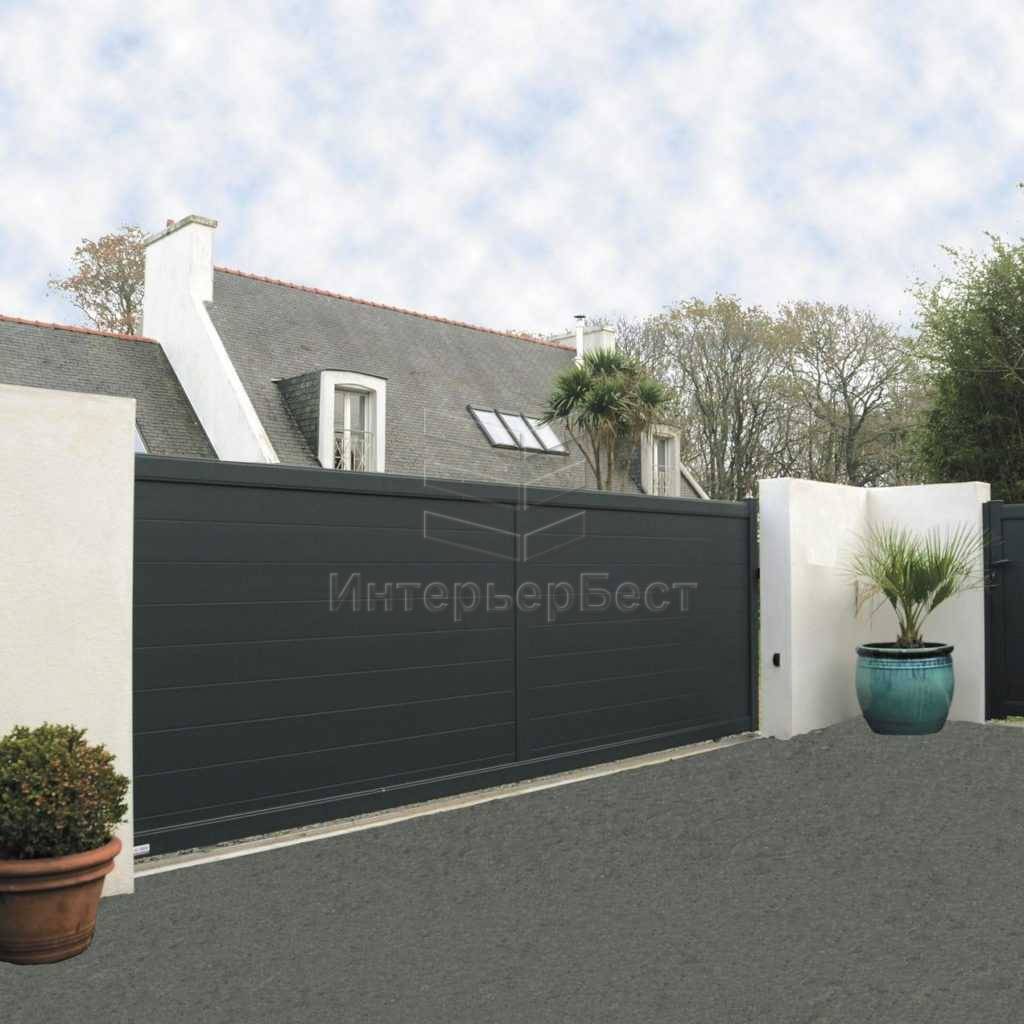

Что это – откатные ворота?
Выбор и расчет материалов с фурнитурой
Передача при помощи приводного ролика
Есть еще один тип электропривода, при котором основную задачу выполняет прижимной ролик. Такого плана механизм сложнее смонтировать самостоятельно, вместе с тем он удобен тем, что не требуется размещать на воротах дополнительные аксессуары. Кроме того, такой механизм не подвергается загрязнениям и образованию ледяного налета.
Принцип работы прижимного ролика состоит из нескольких пунктов:
- К наружной стенке рельсовой направляющей прижат ролик, защищенный резиновой покрышкой.
- Усилие обеспечивается за счет силы сжатия пружины, которая установлена на шпильке толкателя
- Оси вала закреплены к полкам П-образного кронштейна.
Чтобы компенсировать давление, создаваемое вращающимся колесиком на воротное полотно, с противоположной стороны от рельсовой направляющей крепятся два идентичных колесика.
Принцип работы роликового механизма.
Советы при выборе деталей для конструирования прижимного ролика:
Выбирать колеса следует только те, где основание металлическое, подшипники закрыты кожухом.
Уровень давления груза должен составлять 300-360 кг.
Пружины толкателя должны иметь усилие минимум 3,5-4 кН, при этом важно, чтобы оно было не выше несущей способности колес.
Варианты передачи крутящего момента на ролик:
- Клиноременная передача предусматривает закрепление шкива на основание колеса с использованием 3 шпилек М12 и дает возможность задействовать пару открытых шестерен при наличии возможности надежного их крепления.
- Вращающееся колесико можно установить на валу преобразователя или мотора, предварительно достав подшипники из основания колеса. При этом недопустимо, чтобы на осевой вал колесика воздействовал натяжной механизм, поскольку это сразу приведет к поломке. Сила воздействия должна быть направлена на основание корпуса преобразователя, свободно вмонтированного в прорезях станины.
Кроме того, необходимо учитывать нагрузку на передний подшипник передающего механизма, которая должна иметь величину меньше, чем прижимное усилие пружин.
Как установить откатные ворота
Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. После ознакомления с фотографиями откатных ворот, построению подробных планов и чертежей и схем откатных ворот, можно приступить к установке.
Прежде всего следует оценить место будущего расположения ворот. Оценить состояние опорных столбов и убедиться, что они достаточно прочны для установки ворот.
Убедиться в возможности расположения ямы возле столба для фундамента габаритом 500х2000мм
Определиться с видом полотна ворот и его облицовочным материалом; это важно, т.к. от этого зависит масса ворот, а от нее соответственно выбор силовых элементов. Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие
Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие.
Провести разметочные работы. Выбрать уровень нулевой отметки.
Приступить к установке фундамента ворот
При использовании электропривода в выбранном типе ворот, на этом этапе следует заранее уделить внимание прокладке необходимых кабелей. Изготовить полотно откатных ворот
Изготовить полотно откатных ворот
Очень важно с большим вниманием отнестись к размерам. Приобрести необходимую фурнитуру для раздвижных ворот (роликовые опоры, ролики, заглушки на балку и др.)
Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования
Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования.
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4 Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Как оснастить автоматикой
Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.
Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.
Этапы:
- Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
- Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
- Монтируют механизм;
- Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
- На зубчатой рейке устанавливают концевики;
- Подсоединяют электричество;
- Монтируют фотоэлементы.
Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.
В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.
Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.
Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.
Сборка воротного полотна
Сборка ворот
Чтобы сделать раму для ворот, вам необходимо иметь навыки работы со сварочным аппаратом, так как все элементы нужно соединять сваркой. Если у вас нет опыта сварочных работ, вы можете обратиться за помощью к знакомым или в специальную мастерскую, где по вашим чертежам сделают раму ворот.
Схема сборки каркаса полотна
Чтобы изготовить воротную раму, вам нужно приобрести профильные трубы. Их размер будет соответствовать желаемому размеру ворот. Есть множество вариантов конструкций, которые вы можете сделать. Главное, выбрать подходящий для вас, нарезать трубы нужного размера и произвести сварочные работы. Профессионалы советуют варить раму так, чтобы горизонтальные поперечины были поверх вертикальных труб. Благодаря этому вы предотвратите коррозию, нужно только заглушить горизонтальные трубы. Когда конструкция будет готова, места соединения необходимо зачистить, а раму покрыть защитной краской.
Если ваши ворота имеют размер больше 1,5 м, чтобы усилить конструкцию и предотвратить провисание, нужно приварить поперечины с шагом в 50 см.
На этом же этапе к нижней трубе следует приварить направляющую П-образную балку, благодаря которой будет осуществляться движение ворот. После чего каркас обшивают профильным листом.
Один из вариантов, как сделать воротную раму, представлен ниже.
Выгоды автоматизации откатных ворот
Тут «Чем удобны откатные ворота с электроприводом?» мы уже затрагивали тему выгоды от автоматизации откатных ворот. Еще раз перечислим основные моменты.
Автоматика для откатных ворот – это 15 лет эксплуатации без дополнительных вложений
- Управление воротами дистанционно, быстро и удобно.
- Автоматика экономит ресурс ворот.
- Полезные опции для максимального комфорта: автозакрытие, работа в режиме калитки, управление дворовым освещением.
- Надежная защита территории.
- Автоматика позволяет регулировать скорость разгона и торможения створки.
Установив автоматику, вы сэкономите на ремонте и обслуживании откатных ворот, потому что она обеспечивает плавную работу конструкции.
Обшивка ворот.
Сочетаемость с разными отделочными материалами у конструкции высокая. Это объясняется тем, что на раздвижные ворота существует много вариантов рисунков.
Для создания обшивки раздвижных ворот с автоматикой подходят разные материалы для отделки. Так бывают следующие виды обшивки:
- Стальной лист: самая недорогая разновидность с высокими параметрами надёжности;
- Решётка: в данном случае используют либо прямые балки, либо фигурные решётки;
- Дерево: прибегают только к породам с высокой степенью прочности вроде дуба или бука;
- Сайдинговая отделка: оцинкованная сталь, ей не нужны элементы для внешнего крепления;
- Пластизол: лист гофрирован, гладок и покрывается полиэфиром;
- Ковка во многом похожа на решётку, но выглядит более стильно.
Обшивка профлистом.
Этот вариант наиболее популярен из-за следующих положительных особенностей:
- Экономия и скорость. Недорогой и распространённый материал, с ним легко работать.
- Большой выбор цветовой гаммы. Много декоративных решений, возможна окраска под дерево.
- Небольшой вес. Обшивка легкая, благодаря чему проще подобрать электропривод.
- Устойчивые характеристики. Любые погодные условия, больший эксплуатационный срок.
- Хорошая изоляция от осадков. Если обшить силовой каркас с двух сторон.
Вдобавок, внешний вид ворот преобразится и гармонично впишется в визуальную концепцию участка.
Сэндвич-панели.
Сэндвич-панели – один из лучших материалов для раздвижных ворот.
Ворота, сделанные из сэндвич-панелей по внешнему виду напоминают древесину. По качеству они не уступают аналогам из стали и позволяют сделать коттедж более престижным.
Данный вид материала обладает рядом преимуществ:
- Сэндвич-панели очень прочные. Их толщина составляет 4,5 см, что позволяет сделать откатные ворота устойчивыми к ударным нагрузкам и сильному ветру.
- Наполнитель из пенополиуретана. Набивается в соотношении 46-47 кг/м3, полотно устройства жёсткое и устойчиво к деформированию.
- Наличие EPDM-уплотнителя. Уплотнитель устраняет зазоы в промежутках между панелями. Эластичность конструкции не ухудшается даже при сильных морозах.
- Уплотнитель из каучука с полимером вокруг заполнения в промежутке между штапиком и панелью.
Профили роликовой прокатки.
Профили роликовой прокатки (ПРП) – составляющие для создания полотна въездных ворот. У них есть масса достоинств, благодаря которым обеспечена высокая степень надежности устройства и значительно увеличен срок его использования:
- Лента из алюминия. Её толщина точно выверяется, чтобы полотно ворот всегда получалось прочным и долговечным с заполнением из ПРП.
- Пенозаполнение производится равномерно. Это увеличивает стойкость к нагрузкам и значительно уменьшает шанс деформации профиля.
- Покрытие ПУР-ПА. С ним откатным воротам не страшны мелкие царапины. Кроме того, конструкция становится надёжно защищённой от низких и высоких температур, коррозии.
Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56
Автоматика для откатных ворот от компании «Alutech»
Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.
Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
