Технология самостоятельной установки решетчатых откатных ворот

Содержание статьи

• 1. Инструкция к работе
• 2. Правила монтажа
• 3. Правильно обустроенный фундамент – залог успешной работы
• 4. Подготовка закладного элемента
• 5. Электричество
• 6. Монтаж воротной рамы
• 7. Установка роликовых оснований и полотна
• 8. Монтаж верхнего ограничителя
• 9. Фиксирование концевого ролика и заглушек
• 10. Монтаж уловителя верхнего и нижнего
• 11. Видео

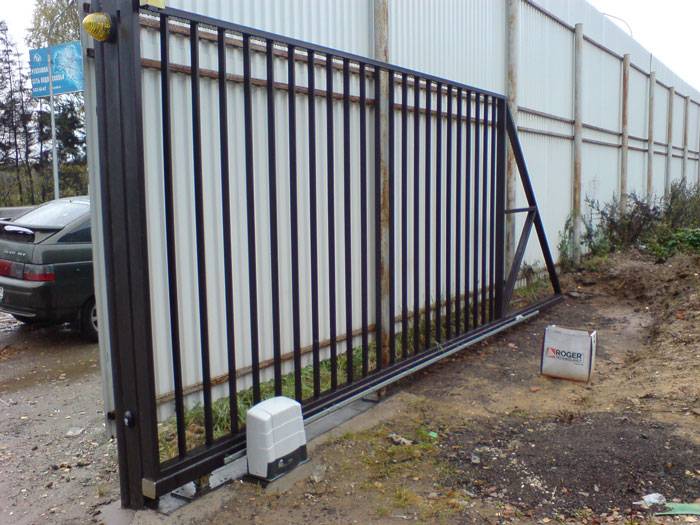

Ворота с откатным механизмом являются сложной технической конструкцией, и их монтаж лучше доверить профессионалам. Но если вы хорошо владеете строительным инструментом и умеете читать чертежи, то установка откатных ворот своими руками будет зависеть только от вашего усердия.

Перед тем как приступить к монтажу, нужно ознакомиться с техническими требованиями, без соблюдения которых правильно установить откатные ворота не получится.

Все комплектующие и составляющие конструкции откатных ворот должны подбираться строго с соблюдением нормативных нагрузок, чтобы в последующем ворота не провисли.

Все механизмы, которые отвечают за качество работы, должны крепиться при помощи электросварки.

При открытии воротного полотна оно должно отходить во внутреннюю часть двора, и вам обязательно нужно предусмотреть столько места, чтобы оно полностью уходило за ограду.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Расчет веса, габаритов и прочности

Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:

1. Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L – ширина ворот, A – показатель ширины въезда, а I – дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
2. Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
3. Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м², а конструкция из стали толщиной 2 мм весит 17 кг/м². Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
4. Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.

Расчеты для откатных ворот.

Несколько слов об устройстве откатных ворот

Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.

Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.

На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.

Схема установки откатных ворот

Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.

Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.

Подготовка к монтажу откатных ворот

В первую очередь при установке откатных ворот, нужно составить план, куда будут входить все денежные затраты, а также список необходимых материалов и инструментов.

Всё это нужно сделать больше для экономии времени, чтобы потом просто не бегать в магазин покупать необходимые материалы.

В обязательные пункты плана должны входить:

• данные о местности для установки ворот (глубина промерзания почвы);
• металлофурнитура в полном наборе;
• необходимые инструменты;
• материал для обшивки каркаса.

Особенно тщательно нужно следить за подбором не только инструментов, но и комплектующих деталей, ведь от их качества будет напрямую зависеть срок работы откатной системы. Обычно детали подбираются с условиями соблюдения параметров нагрузки, чтобы в дальнейшем просто не провисали ворота.

Все механизмы, которые входят в конструкцию откатной системы крепятся только с помощью электрической сварки, и тут может потребоваться помощь специалистов. Если нет опыта в управлении сварочным аппаратом, то лучше не браться за эту часть работы.

Также важно уяснить, что при установке ворот нужно предусмотреть, сколько места необходимо оставить, ведь полотно ворот отходит во внутреннюю часть двора. Полотно при этом должно полностью уходить под стенку

Всё нужно просчитать заранее, ведь из-за использования электрической сварки, система ворот становится неразборной и после их установки уже не получится чего-то исправить.

Важно обратить внимание на то, что откатные ворота могут работать от нескольких видов подключения, поэтому надо с самого начала определиться с оптимальным вариантом. Есть вариант подключения системы к электрическому приводу, но многие современные модели также предусматривают подключение к системе сигнализации, что значительно проще и безопаснее

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

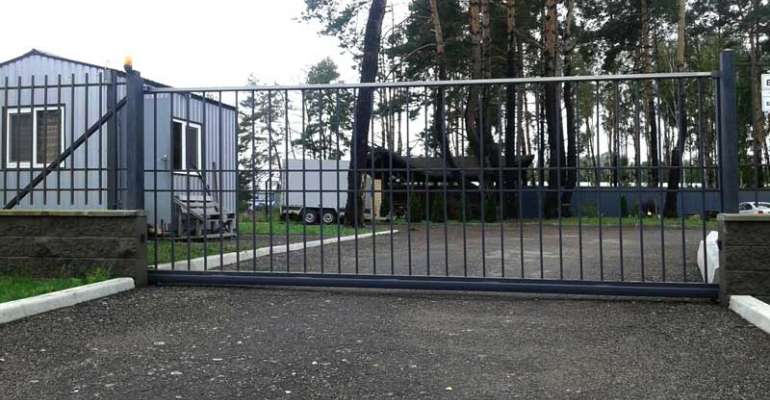

Откатные ворота на участке с уклоном

Часто встречаются участки с уклоном. Поставить на них откатные ворота сложнее, но вполне реально. Главное, чтобы перепад не превышал 15 см. Перед установкой определитесь с такими параметрами:

• В какую сторону будет идти откат – вверх или вниз относительно уклона. В идеале – вниз, чтобы полотно не упиралось в уклон.
• Высота уклона – от этого зависит, насколько большим будет просвет. Чтобы закрыть просвет, можно разместить «лежачего полицейского».
• Длина ворот – от нее зависит вес конструкции и нагрузки на направляющие элементы.

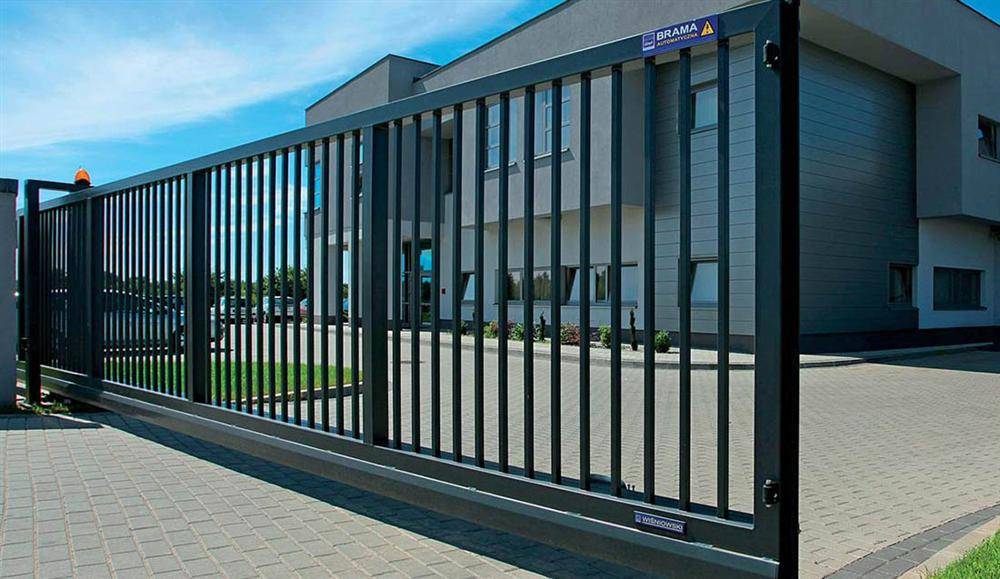

Откатные ворота – удобное и красивое решение для любого участка, имеющее более низкую цену и более доступную автоматику.

Принцип действия и сфера влияния

Верхний уловитель представляет собой стальную «П»-образную скобу, края которой немного развернуты в стороны для того, чтобы даже при наличии люфта или при небольшом отклонении створки при ветре, ворота все же попали на свое место. Благодаря этой скобе нажим на створку или ветровое давление не сможет отклонять верхний угол ворот.

Крепится такой уловитель обычно на уровне верхней трубы каркаса, привариваясь к нащельнику дальнего от роликовых опор столба.

Входит не во все комплекты: некоторые производители предлагают данный элемент в качестве аксессуара за дополнительную плату. Приобретать или изготавливать его самостоятельно все равно придется. Мы всегда предлагаем полные комплекты фурнитуры высокого качества отечественного производства с гарантией.

Долговечным будет верхний уловитель из стали толщиной более 4 мм с качественным антикоррозийным покрытием. Более тонкий металл может разогнуться, а недостаточно хорошо защищенный от внешнего влияния – поржаветь и также выйти из строя.

Нижний уловитель – это тоже скоба с развернутыми «приемными» лепестками, но из более широкой полосы металла и с нижней полочкой. Скошенная вниз часть как трап позволяет плавно заехать концевому ролику даже при небольшом «клевке» створки.

Благодаря этой перемычке элемент получается более прочным, устойчивым к разгибанию, поэтому его толщина для малых комплектов фурнитуры может быть чуть меньше, т.е. от 3 до 4 мм, но с крупными воротами предпочтительнее сталь свыше 4 мм.

Роль данного элемента более значительна, чем у верхнего. Кроме противостояния грохоту и отклонению полотна внутрь двора, нижний уловитель еще удерживает свободный край створки закрытых ворот

Это чрезвычайно важно для долговечности всей системы в целом

Дело в том, что консольная конструкция позволяет перемещать ворота через проезд на весу, но створка в этом случае оказывается плечом рычага. Одно дело, когда ролики с рельсом выдерживают высокие нагрузки кратковременно – только во время маневра, но совершенно другое дело, когда это происходит на постоянной основе. Вот поэтому и необходимо опереть свободный край конструкции о нижний уловитель. Таким образом не только вес ворот перераспределится оптимально, но и будет устранен тот самый фактор влияния «рычага», разрушающий основные компоненты – опоры с рельсом.

Крепится нижний уловитель также с помощью сварки на нащельник

Для этого элемента важно правильно выставить высоту: после закатывания ролика на полочку створка должна приподняться буквально на 2-4 мм

Инструменты и материалы для установки ворот

Если места достаточно, то стоит определиться какие инструменты и материалы необходимы для установки и что есть в наличии. Возможно, кое-что придется докупить.

Перечень инструментов:

• лопата (для подготовки ямы под швеллер);
• топор (пригодится, если попадутся корни деревьев);
• болгарка (порезка металлических труб и их зачистка от ржавчины);
• сварочный аппарат;
• шуруповерт (если для крепления будут использоваться саморезы);
• молоток;
• уровень;
• рулетка.

Необходимые материалы:

• комплектующие для самих ворот (автоматика, трубы для каркаса, материал для зашивки, фурнитура);
• бетон для «закладной» под ворота (цемент, песок, щебень);
• швеллер и дополнительная арматура;
• полотно для зашивки ворот (трубы, краска, грунтовка, растворитель, круги, электроды, заклепки).

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

• Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
• Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
• Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
• Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

https://youtube.com/watch?v=NlyV7eyRgDg

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

• Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
• Снизу приварить к основанию направляющую балку.
• На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.

Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

Регулировка привода

Привод откатных ворот регулируется путем программирования начальных настроек. То есть необходимо заново загрузить систему, чтобы рассчитать:

• какое усилие нужно для перемещения ворот;
• на какое расстояние необходимо переместить створку до момента полного закрытия.

Также привод обеспечит плавный ход и легкое торможение в конце движения.

Процесс регулировки зависит от модели и производителя. На каждый электропривод выдается инструкция, в которой подробно прописан этот момент.

Откатные ворота – визитная карточка дома. Их бесперебойное функционирование напрямую зависит от обслуживания и качества монтажа.

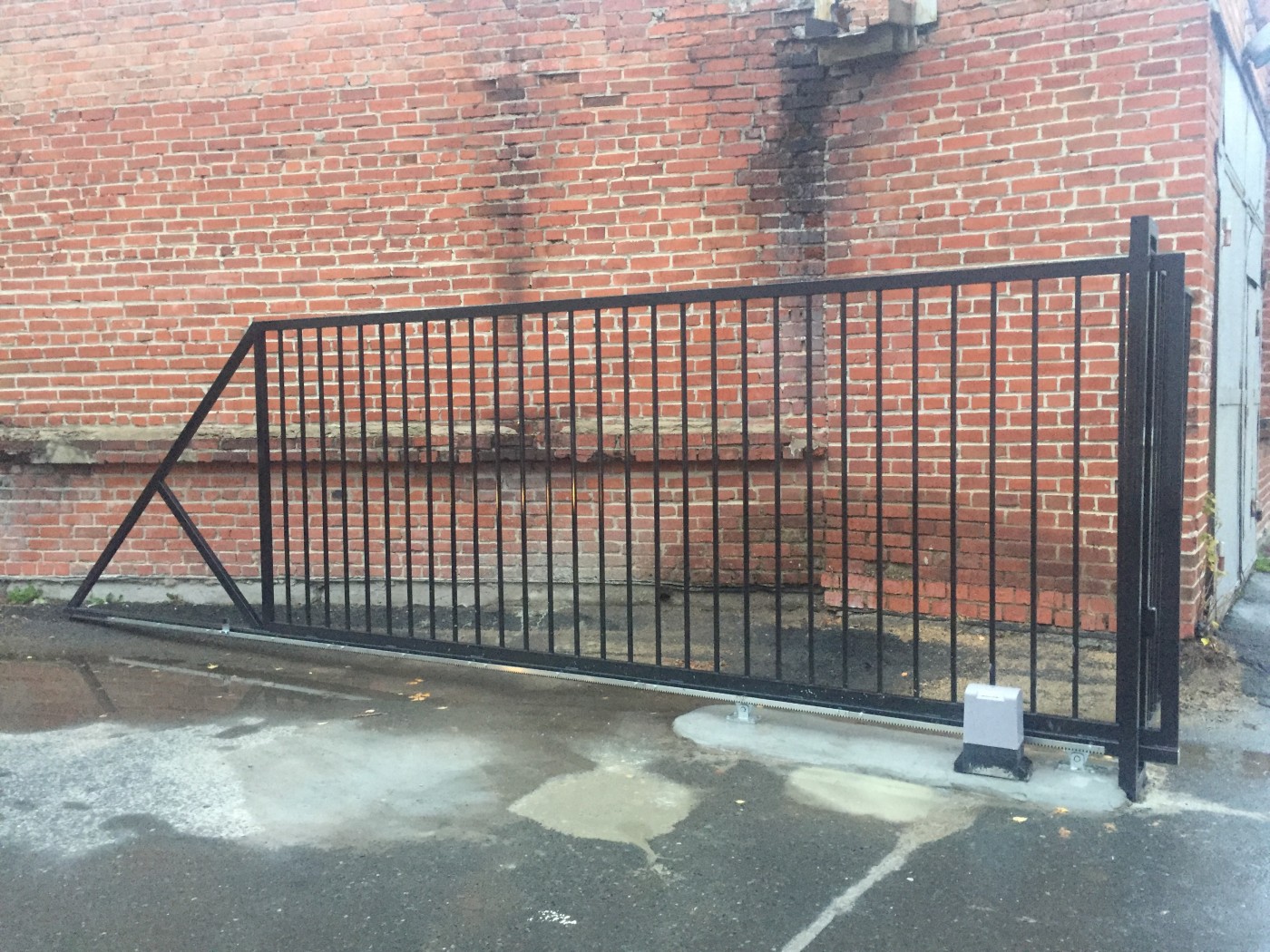

Консольная конструкция

Консольные откатные ворота являются наиболее перспективной системой и рекомендуются к установке своими руками. Схема ворот этого типа представлена на рис.1 (Рис. Схема консольных откатных ворот).

Основной элемент конструкции — створка (1) с противовесом-консолью. Консольная часть выполняется в виде продолжения основной рамы в нерабочую зону. Для обеспечения необходимого противовеса раме консольная длина составляет более трети ширины воротного проезда. Оптимальная длина консольной части — половина ширины проезда.

Консольный участок располагается на опорных роликах (2), установленных на основании (7), на котором предусмотрена регулировка. Для надежного удержания достаточно тяжелых ворот в закрытом виде и обеспечения их отката необходим солидный фундамент (10). В верхней части удержание рамы в требуемом положении обеспечивается верхним ограничителем (6). С целью исключения неконтролируемого перемещения потолка предназначены улавливатели (4, 5), заглушки (8) и концевой ролик (3).

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Требования к конструкции

Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:

1. Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
2. Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
3. Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
4. Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.
