Выбираем канальный кондиционер

Канальные системы и их особенности

Особенность агрегатов такого типа заключается в системе специальных воздуховодов, которые подключаются к общему испарителю. Стандартная мощность канальных установок с сайта https://cc-online.ru/ составляет 12-25 кВт. Это дает возможность хорошо охлаждать несколько помещений одновременно. Причем без потребности подключения дополнительных наружных блоков.

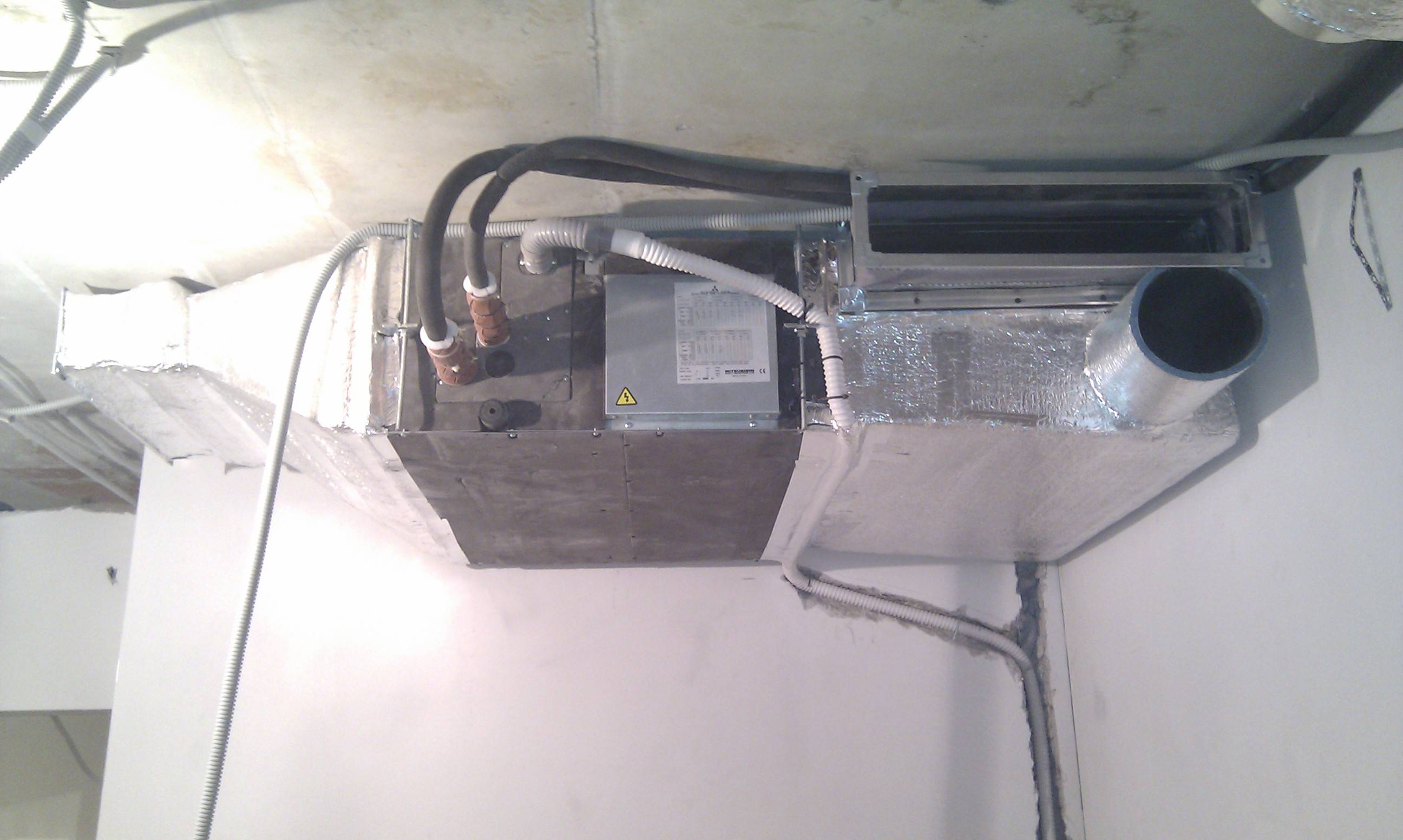

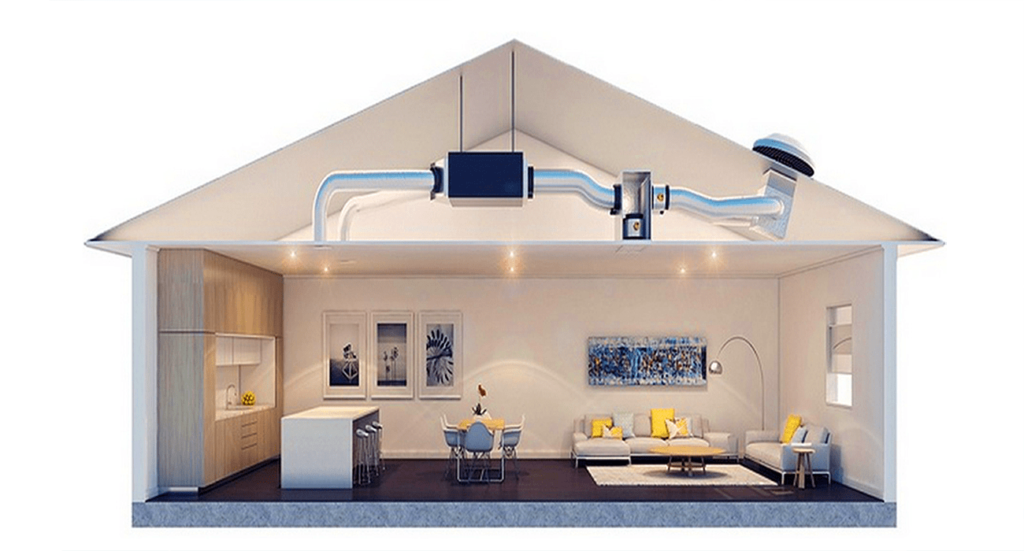

Внутренние канальные модули находятся за подвесным или подшивным потолком. В подпотолочном пространстве скрываются и воздуховодные каналы. При этом нужно помнить о следующем:

Для размещения внутреннего блока необходима высота порядка 25-40 см;

Для прокладки воздуховодной магистрали достаточно всего 10 см.

Главное отличие канального от кассетного кондиционера заключается в сложности его размещения. Ведь установка такого оборудования предполагает последующий ремонт. Без него скрыть агрегат и идущие от него каналы весьма проблематично. Кассетные кондиционеры в этом аспекте не столь требовательны, а их монтаж не составляет особых усилий.

Также стоит отметить возможность использовать канальный агрегат для осуществления принудительной вентиляции. Для этого нужно лишь проложить отдельный воздуховод на улицу. Подмес свежего воздуха в систему хорошо скажется на общем микроклимате.

Преимущества

Положительных возможностей у канальных кондиционеров много, все они будут перечислены далее. Но следует помнить, что ошибки в монтаже могут свести их на нет.

Обслуживание сразу нескольких помещений

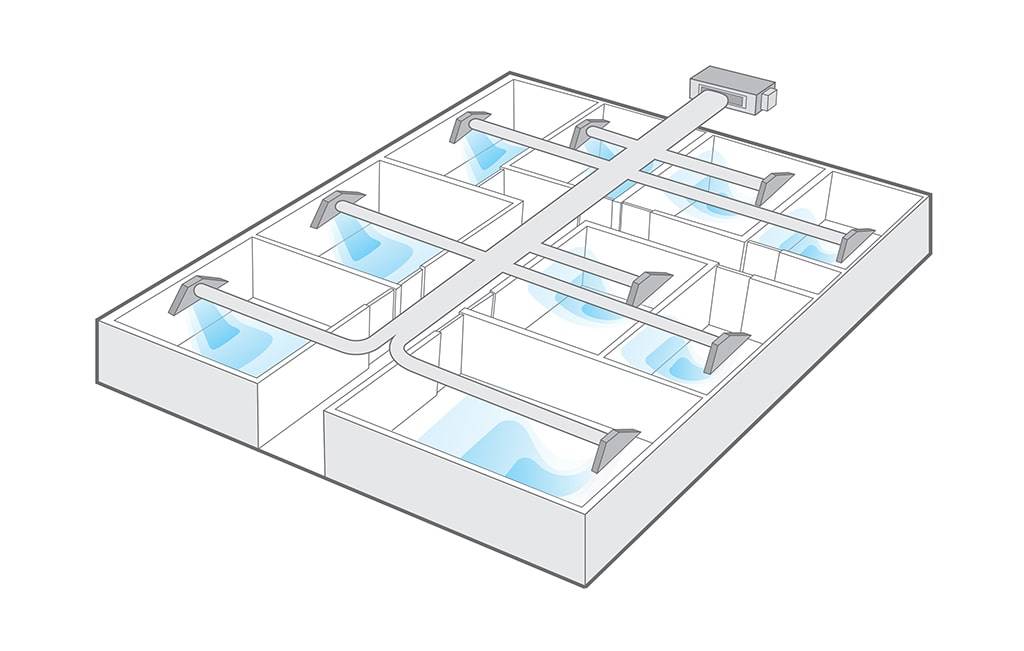

Само назначение канальных кондиционеров заключается в том, чтобы кондиционировать воздух сразу в нескольких комнатах или помещениях в одном здании. Это осуществляется за счет прокладки отдельных воздуховодных магистралей от одного внутреннего блока. При этом нет необходимости монтировать в каждую комнату индивидуальный внутренний блок.

Скрытый монтаж

Снаружи остается только распределительная решетка, а весь корпус внутреннего блока будет скрыт за подшивным потолком. Это позволит не только сохранить полезное пространство, но и сохранить дизайн помещения.

Низкий шумовой показатель

Если монтаж осуществлен правильно, то внутренний блоки работают практически бесшумно при равномерном распределении воздуха. Диапазон шума можно сравнить с шепотом человека, который находится на удалении в 10 м.

Подмес свежего уличного

О данном преимуществе было сказано выше. Напомним, что многие модели способны добавлять к циркуляции до 30% свежего воздуха с улицы. Также система может быть совмещена с капитальной системой вентиляции, которой обеспечено помещение.

Цифровое и дистанционное управление

В заключение о преимуществах укажем, что управление данной системой осуществляется посредством дистанционного пульта. В некоторых случаях на стену монтируется выносной пульт. Цифровое оснащение позволяет «коннектить» кондиционер со смартфоном или планшетом.

Как выбрать место для установки

Если у вас в доме стоит такой кондиционер-то он выполнят основную работу по кондиционированию квартиры. Главные в монтаже четыре момента:

• трубопровод;
• смесительная камера;
• внутренний блок;
• система распределения.

Важно в самом начале установки определить место для монтажа. Не забывайте о том, что такая машина для кондиционирования очень шумная, так что располагаться в спальнях или на кухнях-не подойдет, поскольку там часто находятся люди.. Лучшее место для фиксации такого устройства это участок с такими характеристиками:

Лучшее место для фиксации такого устройства это участок с такими характеристиками:

1. Комната должна иметь сильную и эффективную шумоизоляцию.
2. Комната не должна быть очень холодной, рекомендовано от 10 градусов.
3. В комнате должна быть хорошая протяжность каналов для вентиляции.

Вы сможете смонтировать аппарат в холодной комнате, только если корпус дополнительно защищен изоляцией. Если так, то сбоев в работе быть не должно.

Если вы собираетесь устанавливать такую систему кондиционирования в доме, то лучше всего расположите её на крыше, которая должна быть утеплена.

А если ваш блок наружного применения, о вы можете закрепить его на любую стену, но бывает и такое, что закрепить на фасаде не удается по разным причинам, тогда можно вывести монтаж на крышу.

Для сплит-систем установка на крыше самый частый вариант

Как выбрать лучший?

При покупке кондиционера необходимо знать несколько важных параметров. А именно:

Мощность. На каждый квадратный метр помещения требуется примерно 100 Вт холодопроизводительности. Например, если комната 20 кв.м, то 2 кВт хватит

Также важно учесть ряд факторов: панорамные окна, внутри установлены тепловыделяющие оборудования (телевизор, компьютер), большое скопление людей. Если комната находится на солнечной стороне, то плюс двадцать, тридцать процентов к общей сумме

Корпус

Откройте крышку внутреннего блока, она не должна быть хлипкой. Цвет пластмассы должен быть ярко белым, без оттенков жёлтого. Тип компрессора. Линейный или инверторный. Второй вариант потребляет энергии в два раза меньше электроэнергии, и он менее шумный. Производительность холода (BTU). Семёрка предназначена для помещений площадью 20 кв.м. Девятка для 30 кв.м. Если планируете поставить несколько кондиционеров в доме, то выбирайте мульти-сплит системы. Площадь теплообменника. Оборудование с меньшей площадью теплообменника будет работать менее эффективно. Дополнительные функции (обогрев, фильтрация воздуха, функция ионизации, режим вентиляции). Бренд. Необходимо учесть информацию о том, как долго данный производитель находится на рынке и какую дает гарантию.

Более подробно обо всех нюансах выбора смотрите на видео:

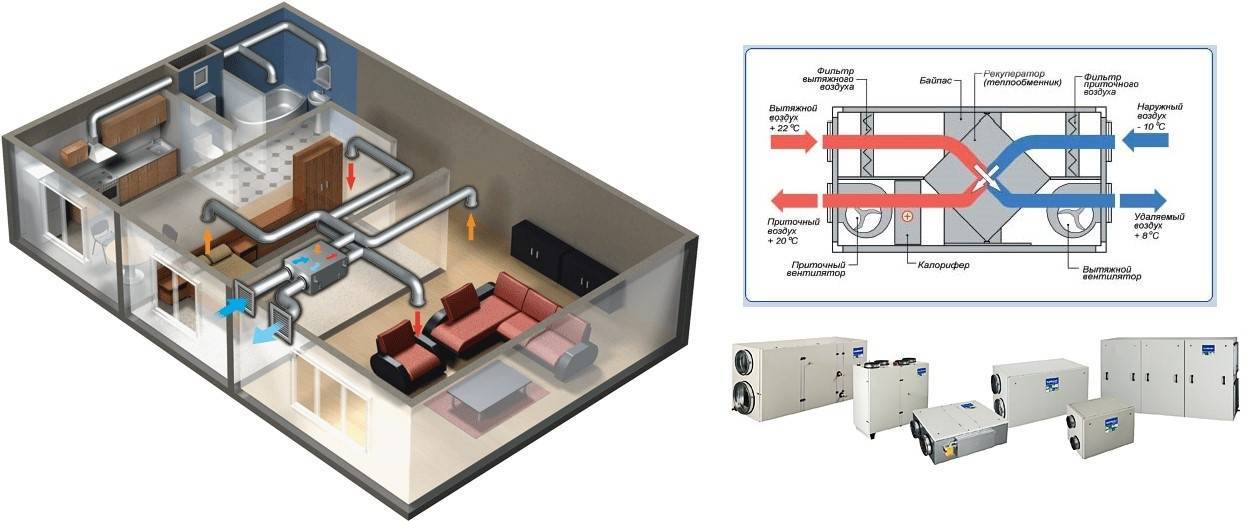

Основные преимущества работы сплит-системы с приточной вентиляцией

1. Свежий воздух — круглый год

Одно из основных преимуществ системы кондиционирования и вентиляции воздуха — стабильная подача свежего воздуха в любое время года. Благодаря системе встроенных калориферов с электронным управлением зимой свежий приточный воздух подогревается до нужной Вам температуры. Уникальное инженерное решение позволяет эффективно работать оборудованию при низких отрицательных температурах.

2. Тщательная очистка воздуха

Если Вы живете или работаете в центре города или рядом с оживленной дорогой, то возникает проблема очистки поступающего с улицы воздуха, Кондиционеры укомплектованы многоразовыми фильтрами класса (EU-3). Эти фильтры позволяют проводить очистку поступающего воздуха. Кроме того, фильтры легко очищаются и служат длительное время. Круглый год в Ваше помещение поступает чистый, свежий воздух.

3. Одновременная работа

Оборудование системы кондиционирования и вентиляции воздуха позволяет кондиционировать и подавать свежий воздух одновременно в несколько комнат, Наши инженеры тщательно изучат Ваши помещения и подберут систему, которая сможет не только создать комфортный климат, но и обеспечить подачу необходимого количества свежего воздуха для каждого человека.

4. Простота управления

Мощный микропроцессор управляет работой калорифера, внешнего и внутреннего блоков кондиционера. Он анализирует температуру на улице, в помещении и заданную Вами на пульте управления. После этого система сама выбирает оптимальный режим работы всех блоков. Свежий воздух автоматически подогревается или охлаждается. Вы всего лишь задаете на пульте управления скорость вращения вентилятора и желаемую температуру в помещении. Остальное за Вас делает автоматика.

5. Низкий уровень шума

Кондиционер устанавливается на стене (настенный кондиционер), либо за подвесным потолком или в коробе (канальный кондиционер) в жилых и офисных помещениях. Бесшумная работа канального блока достигается применением специально подобранных материалов, которые поглощают звук и вибрацию, Кроме того, при монтаже системы используются специальные звукоизолированные воздуховоды.

Подмес осуществляется с помощью внешнего блока, соединяемого с внутренним блоком гибким шлангом. Подаваемый воздух фильтруется.

Обслуживание канальных кондиционеров

Канальное оборудование является чистящим воздух и охлаждающим его приспособлением, которое способно абсорбировать на себе аллергены, пыль, а также грязь. Но чтобы техника работала исправно и обеспечивала хорошую очистку воздуха, необходимо проводить её своевременное обслуживание, которое включает в себя следующие работы:

• чистка элементов кондиционера;
• антибактериальная обработка с применением химических высококачественных веществ;
• дезинфекция техники, проводимая паром под высоким давлением;
• проверка работоспособности всех деталей оборудования (электрика, фреоновая магистраль, а также дренажная система и блоки);
• контроль качества теплоизоляции.

Если монтаж устройства произведён скрытым образом, то в техническое обслуживание также включается разборка ячеек с дальнейшей их сборкой. Кроме того, измеряется уровень хладагента и при необходимости производится заправка фреона.

На завершающем этапе производится обработка отделки стен от разных загрязнений защитной специальной плёнкой.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

• основной выключатель, который отключает и приточку и кондиционер.
• отдельный выключатель на кондиционер
• отдельный выключатель на калорифер
• маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
• маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

• приточка гонит воздух в обход канального кондиционера
• скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
• воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
• расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

• приточка гонит воздух в канальный кондиционер
• кондиционер дополнительно забирает воздух из квартиры
• скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
• кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
• воздух из решетки распространяется на всю комнату.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• расход электричества за ночь — 5 кВт/час
• Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
• Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа
Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж
Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Принцип работы

Работа канального кондиционера ничем не отличается от работы любых других из этого ряда. В замкнутом контуре находится специальный газ (хладагент), компрессор и тепловой насос. Компрессор принуждает газ двигаться по контуру. Перемещение теплого воздуха происходит за счет последовательного сжатия и расширения газа.

Сжатие воздуха происходит во внешнем радиаторе системы, в результате чего температура его резко повышается. Из-за разницы температур происходит теплообмен между наружной холодной воздушной массой и горячим воздушным пространством из радиатора, а чтобы процесс происходил интенсивнее, на внешний радиатор подается воздушный поток от вентилятора.

Давление в радиаторе повышается за счет установленного на выходе дросселя – специального прибора, который способен пропускать воздушную струю дозированно. Поэтому, воздух постепенно скапливается перед дросселем и вынужденно сжимается.

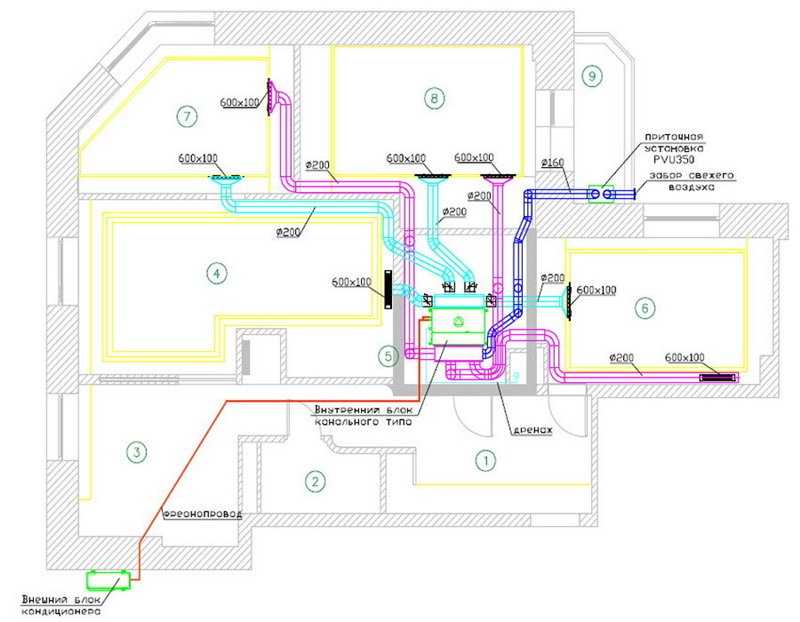

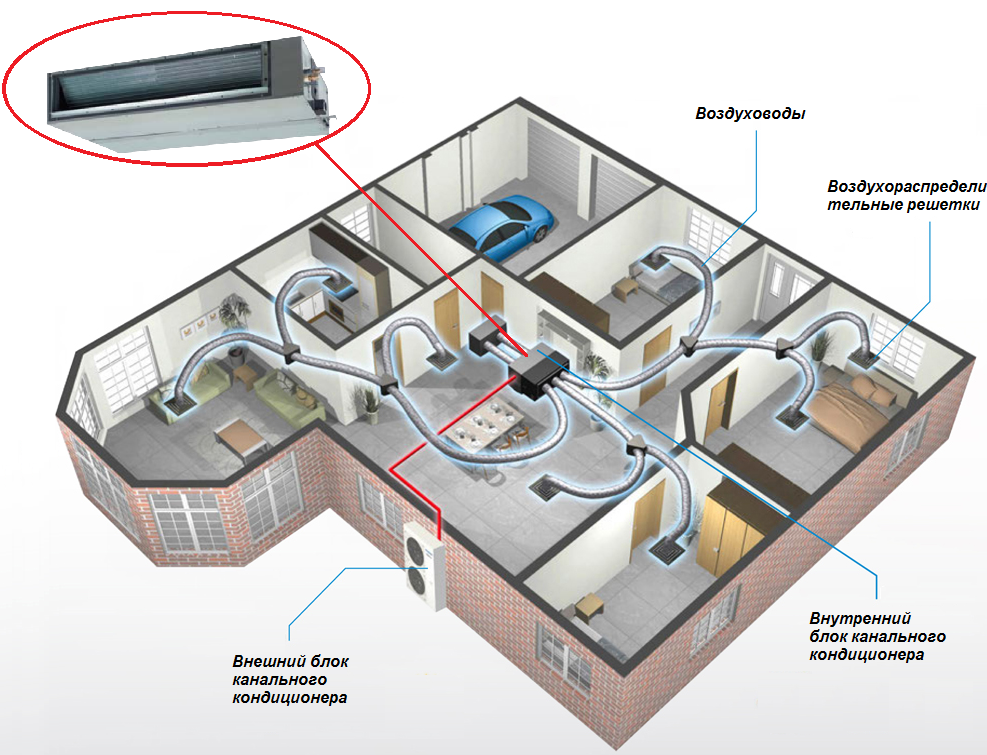

Вариант схемы установки канального кондиционера

В качестве дросселя используется капиллярная трубка и подбирается она такой длины, чтобы газ при остывании превратился в конденсат (жидкость). При этом он выделяет много тепла, и соответственно, роль теплового насоса намного возрастает.

Через дроссельную трубку газ понемногу просачивается в радиатор, который находится внутри помещения. Напор атмосферы здесь низкий, и поэтому жидкость снова преобразуется в газ. Разумеется, правильнее, внутренний радиатор назвать испарителем.

Выходит, что малый объем газа заполняет всю емкость испарителя, то есть получается его расширение. В связи с этим газ остывает и тут же нагревается от нагнетаемого вентилятором воздуха внутри помещения.

Нагреваясь, газ приходит в движение и оказывается в компрессоре, который вновь нагнетает его во внешний радиатор и затем цикл повторяется вновь.

В каких целях можно использовать

Такой тип кондиционеров как канальные рассчитаны на большие территории.

Вам придётся поставить кондиционер в такой комнате, в которой удастся спрятать основной блок. Он имеет не приглядный вид и наверняка не впишется не в один интерьер.

Такой кондиционер более сильный чем простой. Его можно использовать и в доме, если у вас например большой дом, или на меленьких фабриках или концернах.

При кондиционировании таким аппаратом, происходит ионизация воздуха, а это хорошо влияет на человеческое здоровье и легкие.

С помощью этого устройства будет увлажняться воздух и происходить подогрев жилых комнат. При этом он регулирует общую температуру общую.

Аппарат очистит от пыли и вредоносных микобактерий, что попадут в организм людей, что работают или живут на этой территории. Такой кондиционер можно использовать на даче, где будет большая площадь

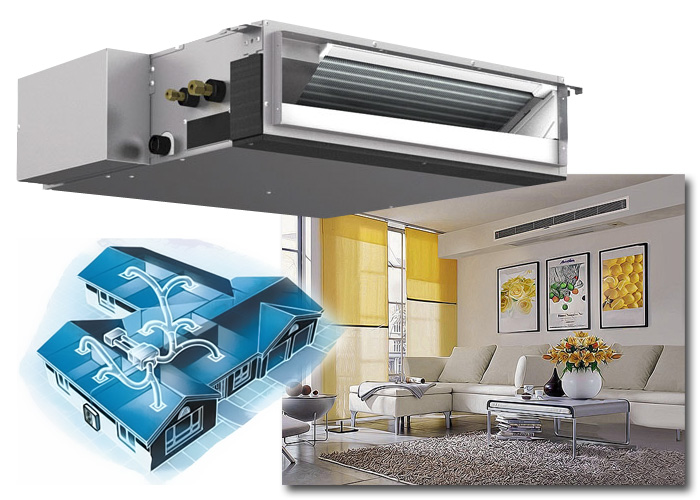

Что такое канальный кондиционер

Канальная сплит-система – разновидность классической сплит-системы. Состоит из двух разделенных между собой частей – наружного и внутреннего блока канального кондиционера, к которому подключены воздуховодные каналы, идущие в разные помещения. По мощности они бывают:

• высоконапорные канальные кондиционеры
• средненапорные канальный кондиционеры
• низконапорные канальный кондиционеры

Устройство

Кондиционер канального типа включает в себя больше количество устройств, тесно взаимосвязанных друг с другом.

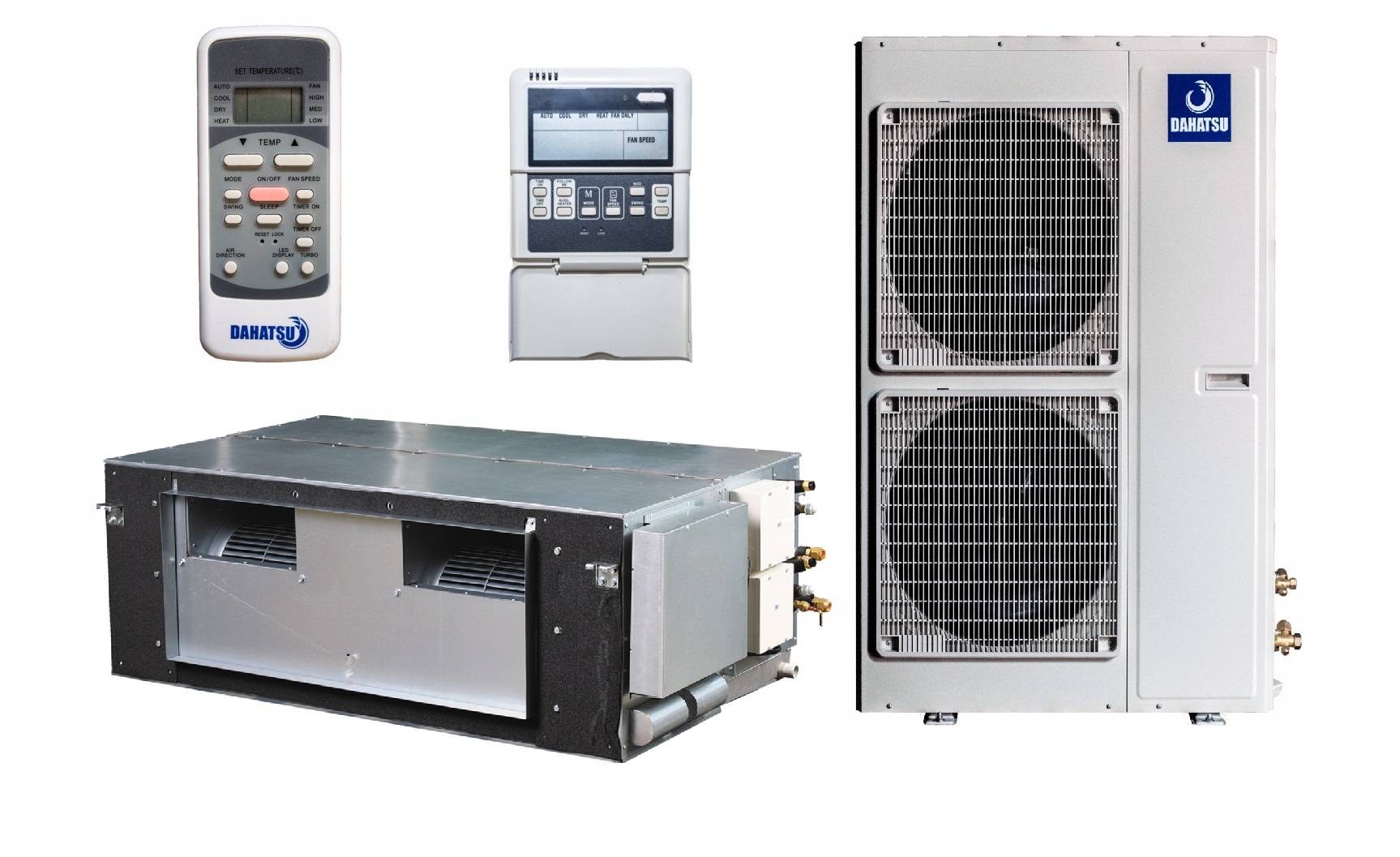

• Наружный блок сплит-системы монтируется на уличном фасаде здания. Содержит наиболее шумные узлы – вентилятор, компрессор и другие.

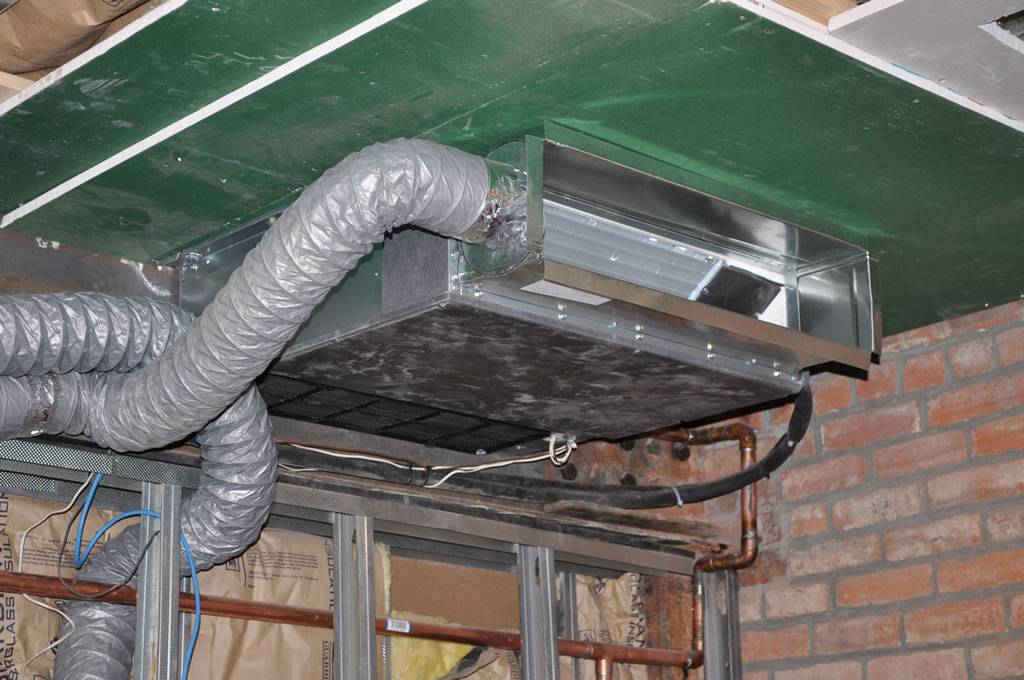

• Внутренний блок устанавливается под подвесным потолком или в подсобном помещении внутри здания. От него в разные комнаты отходят воздуховодные каналы по которым циркулирует воздух.
• Электрический калорифер – устройство для охлаждения и нагревания воздуха, поступающего в систему кондиционирования.
• Адаптер (пленум). Устройство, обеспечивающее перераспределение воздушных потоков. Качественный пленум для канального кондиционера позволяет надежно и герметично соединять воздуховоды с внутренним блоком. С помощью распределительного короба воздух направляется в сеть воздуховодных каналов и расходится по всему помещению.

Адаптер для канального кондиционера может оснащаться дополнительными фильтрами для более качественного очищения воздуха.

• Воздуховодные каналы.Воздуховод для канального кондиционера служит для циркуляции воздуха по разным помещениям. Воздуховодные каналы закрепляются на внутреннем блоке при помощи адаптера. Изготавливаются из разных материалов: оцинкованной стали, металлической фольги, пластика. Бывают с круглым и прямоугольным сечением.
• Решетки. Большинство декоративных решеток делают из ударопрочного, негорючего пластика. Некоторые модели оснащаются регулируемыми ламелями. Решетка для канального кондиционера может быть любой формы – квадратной, круглой, прямоугольной. Выбор модели зависит от особенностей интерьера.

Во время работы, на испарителе внутреннего блока образуется конденсат.

Почему это происходит?

Температура воздуха внутри теплообменника достигает точки росы, образуется конденсат. Количество влаги зависит от степени влажности воздуха внутри помещения и от охлаждающей мощности климатического устройства. Дренажные поддоны служат для сбора влаги. Собранный конденсат выводится наружу через специальные устройства.

Помимо on/off систем бывают и инверторные канальные кондиционеры. Они позволяют еще более тонко настраивать комфортные условия.

Устройство и принцип работы канальной системы

адаптеры с решетками в фальшивой антресоли

Как и любая сплит-система, канальная состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:

• в подшивном потолке;
• в фальшстене;
• в кладовке, на чердаке, в подсобке.

Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.

В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.

варианты инсталляции

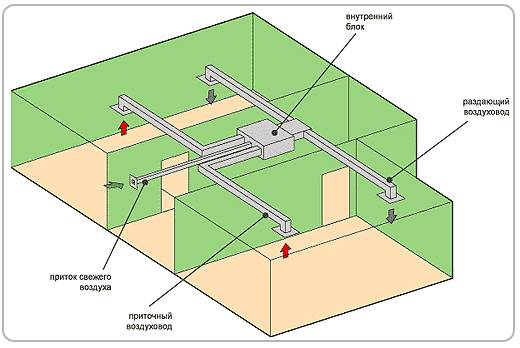

К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.

Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.

Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.

Приточная установка и подмес свежего воздуха

блок приточной установки

Если есть необходимость в притоке воздуха с улицы, то у канальной системы кондиционирования имеется возможность забора воздухомасс снаружи. Для организации такого процесса понадобится приточная установка, к которой подсоединяют еще один воздуховод и врезают его в приточный адаптер. Чтобы уличный воздух поступал в несколько локальных точек помещения, обычно вентиляционную трубу (воздуховод), идущий от приточного блока, разделяют через разводящий тройник на требуемое число ответвлений.

Приточная установка представляет собой стандартный модуль с отверстиями по бокам. Он состоит из:

• вентилятора;
• ТЭНа;
• блока электроники;
• карманного фильтра;
• заслонки.

Летом ТЭН не работает, а осенью и зимой он подогревает поступающий воздух до необходимой температуры. Заслонки нужны для перекрытия выходного отверстия установки, через которое в режиме ожидания могут попасть холодные потоки в воздуховоды, а потом в комнату. Карманный (мешочный) фильтр – это одноступенчатая система фильтрации, используемая в системах приточной вентиляции. Он не подлежит регенерации, поэтому чаще всего его меняют на новый.

У приточной установки и канального кондиционера с подмесом свежего воздуха два разных пульта ДУ. Работа приточного модуля регулируется отдельно.

Работа зимой

У канального кондиционера есть возможность круглогодичной работы. В данном случае наружный модуль монтируют в помещении, где минимальные температурные значения составляют -3-5°C, и имеется пространство для вывода теплого воздуха. Если возможности установки внешнего блока в помещении нет, то его просто укомплектовывают устройством «Зимний пуск», которое состоит из трех отдельных приспособлений: подогрева масла компрессора, регулятора скорости вращения вентилятора и обогрева дренажа. Но расход на электроэнергию при этом значительно увеличится.

При правильном подборе мощности кондиционера и корректной прокладке сети вентиляционных труб сроки беспроблемной эксплуатации достигают 10-15 лет.

Подбор канального кондиционера

Сейчас на рынке представлены канальные кондиционеры десятков производителей из разных стран, поэтому для приобретения качественной продукции необходимо разобраться в этом вопросе весьма тщательно.

1. Кодиционеры бюджетного класса. К надёжным, высококачественным и при этом недорогим устройствам относится продукция из Кореи, Италии и Японии. Все производство кондиционеров компаний Hyundai, Dantex и Shivaki контролируется их представителями. Изготавливая свою продукцию, эти фирмы применяют комплектующие только высокого качества. У каждой представленной компании имеется своя обширная линейка моделей, при этом лучшие устройства не уступают оборудованию более дорогих производителей.
2. Оборудование среднего уровня. К среднему классу принадлежат такие популярные бренды Японии, как Panasonic и Toshiba. Эти производители предлагают потребителям оптимальное сочетание качества и цены. Даже самые недорогие модели канальных кондиционеров имеют высочайшие характеристики и эксплуатируются не один год.
3. Техника класса премиум. Эта категория кондиционеров представлена компаниями Daikin и Mitsubishi, которые являются лидерами на рынке. Такие устройства надёжны и очень качественны, при этом каждая единица продукции проверяется по всем параметрам и проходит контроль перед реализацией, что позволяет компаниям гарантировать отличное качество своих изделий.

Главными параметрами, по которым необходимо подбирать канальный кондиционер, являются создаваемый напор и производительность холода.

1. Статический напор определяется производительностью вентиляторов устройства, которые должны обеспечивать необходимое количество воздуха в помещение за определённое время.
2. Холодопроизводительность оборудования — это максимальное количество холодного воздуха, производимого техникой за определённый отрезок времени. Эта характеристика указывается в техпаспорте заводом-изготовителем.
