Вытяжка для покрасочной камеры в гараже – подробное описание, схемы, фото, видео

Как сделать вентиляцию в гараже своими руками

Ещё немного полезной информации

Для того чтобы выполнить внутреннюю отделку, используйте негорючие материалы – например, металл. Не стоит выбирать такой вариант, как вагонка, поскольку увеличивается опасность возгорания. В зависимости от того, насколько правильно будут выполнены отделочные работы, можно будет оценивать степень герметичности, которая важна, чтобы избежать попадания пыли и посторонних частиц. Отдавайте предпочтение гладким легко моющимся поверхностям – это упростит процесс уборки.

Работу по покраске авто упрощает наличие автоматического управления процессом. Это, конечно, отразится на себестоимости всего проекта, но, с другой стороны, вы получите ряд неоценимых преимуществ. Пульт автоматического управления должен иметь панель из прочного, надёжного материала. Он должен быть простым в использовании, эргономичным и удобным. Подумайте о возможности оперативного перехода между ручным и автоматическим режимами.

Общеобменная система вентиляции

Проектирование общеобменной вентиляции окрасочного цеха должно выполняться в соответствии с требованиями заказчика, а также санитарно-гигиеническими нормами и нормами безопасности. В зависимости от ключевых особенностей предприятия, где планируется ее установка, можно выбирать из двух типов:

1. встроенная;
2. канальная.

Встроенный тип на предприятиях почти не используется, т.к. у него крайне низкая производительность. Подразумевает установку окна, направленного вовне. Через него впоследствии будет осуществляться воздухообмен.

Канальная система – более распространена. Конструкция предусматривает сеть каналов, которые равномерно распределены по всему помещению, включая каждую отдельную комнату. Может обустраиваться в потолке или стенах. Если цех большой, допускается установка на разных уровнях.

Общеобменную вентиляцию можно сделать:

1. механической;
2. естественной.

Естественная применяется только в случае работы совсем небольшого предприятия, равно как при условии самостоятельной вентиляции в каждой покрасочной камере. В остальных случаях лучше пользоваться механической системой. При ее проектировании предусматривается система нагнетания и отвода воздуха посредством установки и применения вентиляторов либо других подобных устройств. Кстати, такая система позволяет не только обновлять воздух, но и поддерживать другие микроклиматические условия (температура, влажность и т.д.).

Как сделать систему вентиляции в покрасочной камере своими руками?

Как сделать систему вентиляции в покрасочной камере своими руками?

А теперь поведем речь о том, как сделать систему вентиляции в собственноручно созданном покрасочном боксе. Для этого понадобится немало подручных материалов, качество и количество которых Вы будете определять самостоятельно в процессе подготовки и соизмеряя свои финансовые возможности.

Итак, после того, как стены гаража будут обшиты пластиковой вагонкой либо металлическим профлистом, а на стенах и под потолком будут расставлены лампы дневного света, следует установить воздухозабор. Он устанавливается под потолком вместе с тепловой пушкой и дополнительными тэнами. Из тепловой пушки воздух разводится при помощи воздуховодов в шесть-восемь различных точек по всему периметру нашего гаража в одном направлении – к центру.

Следует уделить немного внимания тепловой пушке. Для того, чтобы понять что это такое, представьте себе фен для сушки волос, по сути это та же тепловая пушка, но в миниатюре. В общей сложности под тепловой пушкой подразумевается вентилятор, гонящий воздух сквозь нагретые спирали. Цена такого устройства будет зависеть от его производительности, а также бренда и количества доступных настроек. Но ее можно сделать и самостоятельно, а в качестве спирали взять нихромовую проволоку. Еще один вариант (пожалуй, самый простой) – провести от тепловых вентиляторов гофру – вот и вся тепловая пушка.

Пол как элемент системы вентиляции

Пол как элемент системы вентиляции

Как уже упоминалось выше, требуется произвести определенные процедуры по поднятию пола. Для этого в большинстве случаев делается стальной рифлено-дырчатый пол из уже готовых листов, либо сварить решетку из прутьев арматуры. В целом пол должен получиться приподнятым на 15-20 сантиметров от земли, что необходимо для установки вытяжки на базе вентилятора.

Вы можете установить теплогенератор, работающий на соляре, что будет гораздо дешевле. Однако лучше использовать тэны, работающие на электричестве. Это хоть и дороже, но в несколько раз безопаснее. Тэны – это специальные электронагревательные приборы, которые представляют собой металлические трубки, заполненные теплопроводящими электрическими изоляторами. В самом центре этого изолятора можно найти токопроводящую нихромовую нить, которая характеризуется определенным сопротивлением. Это необходимо для того, чтобы передавалась необходимая удельная мощность непосредственно на поверхность тэн.

Альтернативный способ сушки  – инфракрасные лампы

Инфракрасная сушка – как альтернативный способ сушки

Есть еще один вариант сушки автомобиля после покраски. Для этого придется отказаться от процедуры сушки машины воздухом, установив инфракрасные лампы. Таким образом, лакокрасочное покрытие высыхает гораздо быстрее, исключается возникновение воздушных потоков, что значительно упростит задачу окрашивания машины. Но помните, что даже если в Вашем боксе установлены инфракрасные лампы, то это не означает отсутствие необходимости сооружать вентиляционные системы. Хорошая вентиляция нужна не только для сушки, но и непосредственно для самой процедуры окрашивания машины.

Таким образом, мы с вами соорудили жизненно важный элемент покрасочной камеры – систему вентиляции воздуха. В общей сложности в большинстве покрасочных боксов используется классическая система вентиляции. Это предусматривает подачу наружного отфильтрованного потока воздуха сверху. После циркуляции отработанный воздух выбрасывается обратно наружу. Важную роль в этом деле также играет сезонность проведения работ. К примеру, в зимнее время подогрев наружного воздуха производится до 20-25 градусов.

Главное, что должно предусматриваться такой конструкцией – максимально равномерное распределение потоков воздуха сверху вниз. Результатом этого стает создание наилучших условий для окрашивания автомобилей. Важную роль также играет система фильтров. Обычно она простая и дает возможность устанавливать фильтры разных марок.

Зона окраски с секционной вентиляцией

Зона окраски с секционной вентиляцией – отдельная система, которая используется на конкретном участке. Она обеспечивает воздухом определённые места. А также она занимается удалением воздуха, который предварительно загрязнился вредными выделениями от красильных веществ. Как правило, такая система оснащается качественными фильтрами, чтобы максимально защитить работников предприятия от вдыхания вредных выделений. Конструкция такой секционной вентиляции достаточно простая, поэтому она недорого обходится.

Как правило, на предприятиях используется оба типа вентиляций. Общая обновляет воздух во всех рабочих зонах, а секционная (или местная) отводит его из закрытых мест, в которых имеются вредные выделения разного рода, например, пары, газы, частицы пыли. Секционная вентиляция в бытовых условиях не применяется, только на производстве (исключение – кухонная вытяжка).

Как происходит работа камеры

Для равномерности покрытия и отсутствия дефектов в пространстве камеры необходимо создавать грамотно предусмотренные воздушные потоки. Соответственно, вентиляция и фильтрация лакокрасочных отходов являются важными опорными элементами для устройства бокса. Базовый принцип работы состоит в том, что в одно и то же время выполнялись такие процедуры, как подача воздуха, удаление его, поступление чистого воздуха извне, а также выброс отработанной и очищенной атмосферы камеры вовне.

Воздушные массы, поступающие снаружи, проходят пылеочистку, а атмосферная струя, выходящая из камеры во внешнюю среду, очищается от окрасочного тумана, и для этого также используется особый фильтр. Воздух внутри помещения может циркулировать, выходить наружу или же подаваться прямым током.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

1. Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
2. Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
3. Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

• обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
• постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
• усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

И так, мы рассмотрели самые важные системы и оборудования, которое является важными составляющими любой покрасочной камеры. Если Вы задаете себе вопрос: «Как оборудовать покрасочную камеру самостоятельно?», то данная информация будет для Вас занимательной и полезной. Для начала необходимо выбрать помещение для оборудования покрасочной камеры, это может быть небольшой гараж с габаритами 6х4 метра, который необходимо обшить пластиковой вагонкой или металлическим профлистом.

Чем обшить стены в покрасочной камере?

Говоря о пластиковой вагонке, можно утверждать, что этот материал очень прочный, выдерживает температуру до 50 градусов по Цельсию, делается из поливинилхлорида, что обеспечивает его нетоксичность и широкий выбор цветовой гаммы. Пол гаража необходимо поднять на 15-20 сми установить вытяжку на базе вентиляторов. Затем устанавливаем воздухозабор с помощью 6-8 точковых тэнов, работающих на электричестве, по периметру гаража.

Как подобрать и настроить осветительные приборы?

Следующий этап – ставим или люминесцентные или светодиодные лампы, в зависимости от Ваших материальных средств. Их располагаем таким образом, чтобы все помещение было прекрасно освещено и поток света был не меньше 600 люмен. Вот в принципе и все, что касается самой постройки. Процесс покраски требует профессиональных навыков, так что лучше пригласить на работу высококвалифицированных специалистов.

Где можно приобрести необходимое оборудование?

Все заменяемое оборудование (светильники, лампы, тэны, фильтры и т.д.) можно приобрести в специализированных магазинах, так что строительство и эксплуатация покрасочной камеры для автомобилей не составляет особого труда. Это экономически выгодно и прибыльно для любого представителя малого бизнеса. Надемся, что выше приведенная информация была для Вас познавательной и полезной. Желаем удачи!

Пол, как элемент вентиляции камеры

OLYMPUS DIGITAL CAMERA

Для вывода загрязненного воздуха в полу камеры делают специальные каналы, которые сверху прикрывают металлической решеткой.

В эти каналы монтируют вентиляторы и системы очистки с предустановленными фильтрами. Обычно для монтажа напольной системы достаточно поднять корпус камеры на 15 – 20 см.

Вытяжку в полу покрасочной камеры нужно сделать с выводом труб по всему периметру рабочей зоны, чтобы не образовались «мертвые зоны», где не будет засасываться вредные воздушные массы. К тому же смотрите на то, чтобы вам удобно было менять фильтры, которые будут очищать воздух, перед тем как вывести его наружу.

Видео пример организации вентиляции в покрасочной камере.

Расчет вентиляционной системы покрасочной камеры

Разработка схемы начинается с расчета характеристик вентиляторов устанавливаемых на входе и выходе системы. Для расчета параметров вентилятора за основу можно взять значение воздушного потока (С, м3/час), который будет равняться параметру воздухообмена в камере.

Для его расчета потребуются:

• К – среднее значение кратности обмена воздуха в камере (раз/час).
• V – объем помещения.

Формула будет иметь вид: C = К × V.

Определяемой характеристикой для вентиляторов приточной и вытяжной вентиляции будет падение давления при входе и выходе воздушных масс, т. е. сравнить скорости потоков (W, м/с). Делается это по формуле:

W = С/(S × 3600).

Где С — номинальный воздушный поток (м3/час); S — площадь потолочного и соответственно напольного фильтров (м2); 3600 — перевод времени в секундах.

Таким образом, можно получить расчет скоростей для вентиляторов и притока воздуха.

Обычно производители данного оборудования указывают данные параметры в виде характеристики «производительность».

Расчет вентиляции и подбор соответствующего оборудования производят в случаях самостоятельного проектирования систем или же при ремонте камеры для покраски нестандартных размеров.

К примеру, если камера стандартная размеров 6м на 4м, то достаточно купить и установить на нее два вентилятора производительностью — 20 000 м3/ч.

Формула расчета производительности

Важно правильно рассчитать необходимую мощность системы вентиляции. Расчет производится следующим образом: объем помещения в кубометрах умножается на желаемую скорость воздухообмена. На всякий случай следует прибавить к результату 10-20% мощности сверху

На всякий случай следует прибавить к результату 10-20% мощности сверху.

Например, возьмем мастерскую со следующими параметрами:

• длина — 8 м;
• ширина — 5 м;
• высота — 3 м.

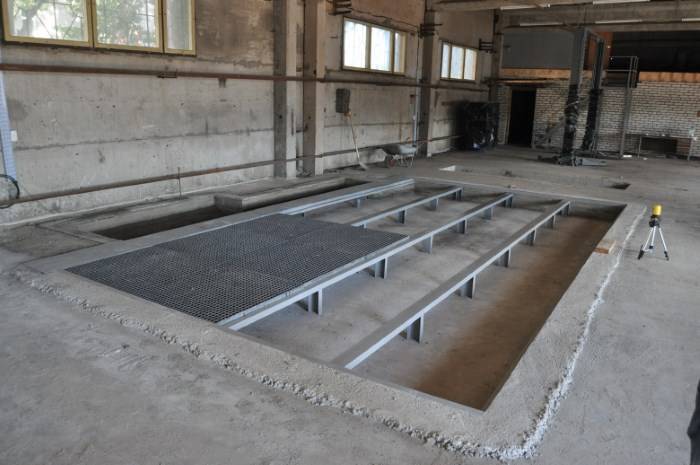

Вентиляционные траншеи в покрасочной камере

Сначала посчитаем объем: 8 x 5 x 3 = 120 м³. Предположим, мастерская используется для покраски автомобилей и требуется 8-10 раз. Возьмем среднее значение: 9. Теперь воспользуемся такой методикой расчета: объем помещения умножается на кратность, и получается 1080 м³ / ч. Такой объем воздуха за 1 час следует выпустить из системы вентиляции. Затем мы прибавляем к этому результату 20% запаса и получаем 1300 (с округлением в большую сторону) м³ / ч.

Расчет мощности нагревателя

Поскольку необходимо поддерживать не только воздухообмен в помещении, но и температуру, обогреватели обязательно придется использовать зимой. Для расчета мощности отопительных приборов используйте формулу P = Q x T x 0,36, где:

• T: разница между внешней температурой и желаемой внутренней температурой;
• D: объем помещения, измеряемый в кубических метрах.

Также читайте: Плата за вычислительную мощность

Система очистки воздуха

Пыль и другие примеси оседают на свежем окрашенном покрытии изделия, поэтому на входе вентиляции устанавливают фильтры. Кроме того, при процессе окрашивания выделяются другие загрязнения, которые удаляются с помощью вытяжки в окружающую среду. Чтобы не загрязнять воздух на выходе также принято использовать фильтры очистки.

По назначению систему фильтрации можно разделить:

Предварительная очистка воздуха

Главная задача это фильтрация приточного воздуха и повторная очистка при рециркуляции воздушных масс. Для вентиляционной системы в покрасочной камере используют несколько видов фильтров: гофрированные или карманные, предназначенные в целях грубой очистки. Класс фильтра варьируется в пределах G2-G4. Наиболее популярными являются картонные фильтры, они имеют различную форму и относительно невысокую стоимость с учетом их обслуживания. Его основная задача — это поглощение растворителей, краски и других веществ.

На этапе предварительной очистке используют фильтр базовой очистки для абсорбции крупнодисперсной пыли и фильтр тонкой очистки с целью задержания мелкодисперсной пыли до 4мк.

Основная очистка воздуха

Основные силы по фильтрации воздушных масс направлены в период работы маляра или во время сушки изделий. Большинство окрасочных цехов оснащают двумя конструкциями (потолочный или потолочный и напольный фильтр), в зависимости от принципа вывода и очистки воздуха.

С помощью одномоторной системы приточный воздух с улицы подается потолочной вентиляцией. В ходе чего создается разница давлений и скопление вредных веществ опускается вниз к напольному покрытию, с помощью которого загрязненный воздух устраняется наружу. Данный подход возможен только при невысокой интенсивности окрашивания, к тому же это наносит вред окружающей среде.

Двухмоторная система отличается наличием вентиляторов в напольном покрытии, они оснащены фильтрами в основном угольного типа для устранения пыли, запахов, токсичных и химических загрязнений.

Как оборудовать рабочее пространство покрасочной камеры

Схема прокладки вентиляции в рамках покрасочной камеры зависит от нескольких факторов, среди которых наиболее важным является то, какие материалы будут применяться в процессе окрашивания. Таким образом, обыкновенные, стандартные виды работ, нуждаются в выводе 2/3 отработанного воздуха. Необходимо это в целях обеспечения безопасности для людей, работающих над покраской. Сперва следует удалить верхний слой отработанных воздушных масс, которые находятся на уровне дыхательных путей. После этого можно выводить за пределы помещения и последующие, нижние слои.

Обустраивается приточно вытяжная вентиляция в покрасочной камере. При этом следует установить в полу вытяжку, оснащённую фильтрационной системой. Они представляют собой каналы вытяжного типа, которые должны быть монтированы отдельно друг от друга в нескольких местах. В то же время, их не следует объединять между собой. Объясняется это, в первую очередь, тем, что в случае выхода из строя одного элемента, остальные останутся рабочими. Таким образом, будет полностью исключена возможность крайне негативного воздействия паров на человека. Каждый составляющий систему элемент должен в обязательном порядке быть выполнен в соответствии с требованиями, предъявляемыми нормами пожарной безопасности.

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).
