Забор и ворота с калиткой из профнастила: пошаговая инструкция

Выбор и монтаж

Выбор подходящего типа фундамента зависит от многих факторов, но в первую очередь на это влияют характеристики грунта, удаленность от автомобильной дороги и вес самого ограждения.

Ограждение участка изгородью

Опоры

Так как стоимость варианта с установкой опор является наиболее низкой по сравнению с другими предложенными, то и популярностью он пользуется наибольшей. В качестве опор применяют деревянные или асбестоцементные столбы.

При выборе первого варианта потребуется предварительная обработка антисептиком. Часть столба, предназначенная для заглубления, должна отличаться максимальной прочностью, поэтому предварительно ее обрабатывают паяльной лампой, а затем – битумной грунтовкой.

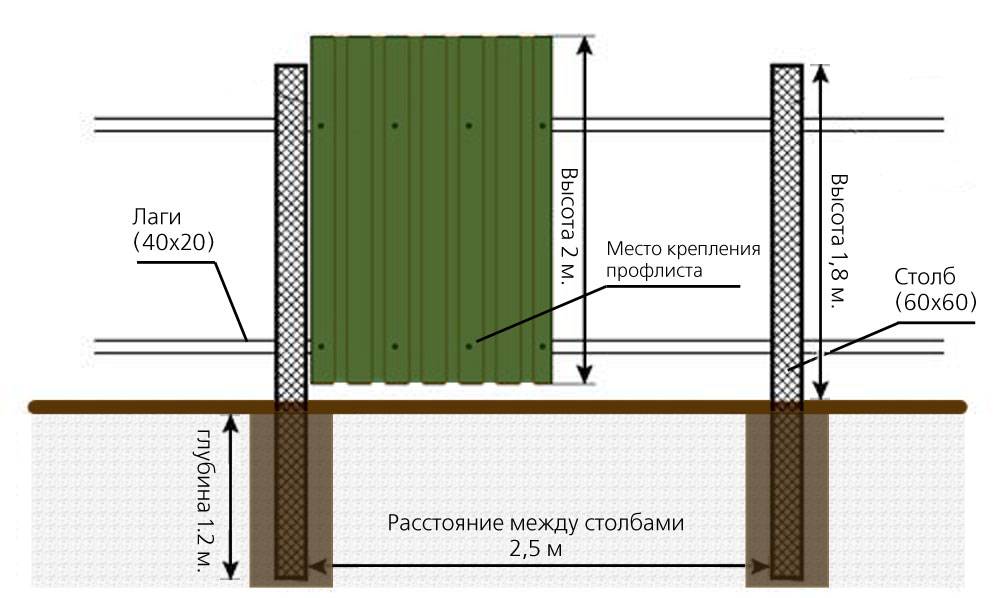

Технология установки опор состоит из следующих этапов:

Отметить места для установки опор

Важно помнить, что максимальное расстояние между ними должно составлять не более 3 м.

Применив ручной ямобур, в отмеченных местах необходимо вырыть ямы глубиной от 1 до 1,5 м и шириной 150 мм. Глубина ямы зависит от высоты будущего ограждения

То есть чем выше забор, тем глубже необходимо делать ямы.

На дно каждого углубления необходимо насыпать слой (150–200 мм) среднефракционного гравия. Затем установить столбы, используя отвес для строго вертикального направления, и залить все цементным раствором.

Для того чтобы опоры были более прочными, с обеих сторон опор стоит приварить металлические пруты, которые также углубляются в землю.

Для застывания цемента потребуется не менее трех дней, поэтому в этот период все работы необходимо прекратить.

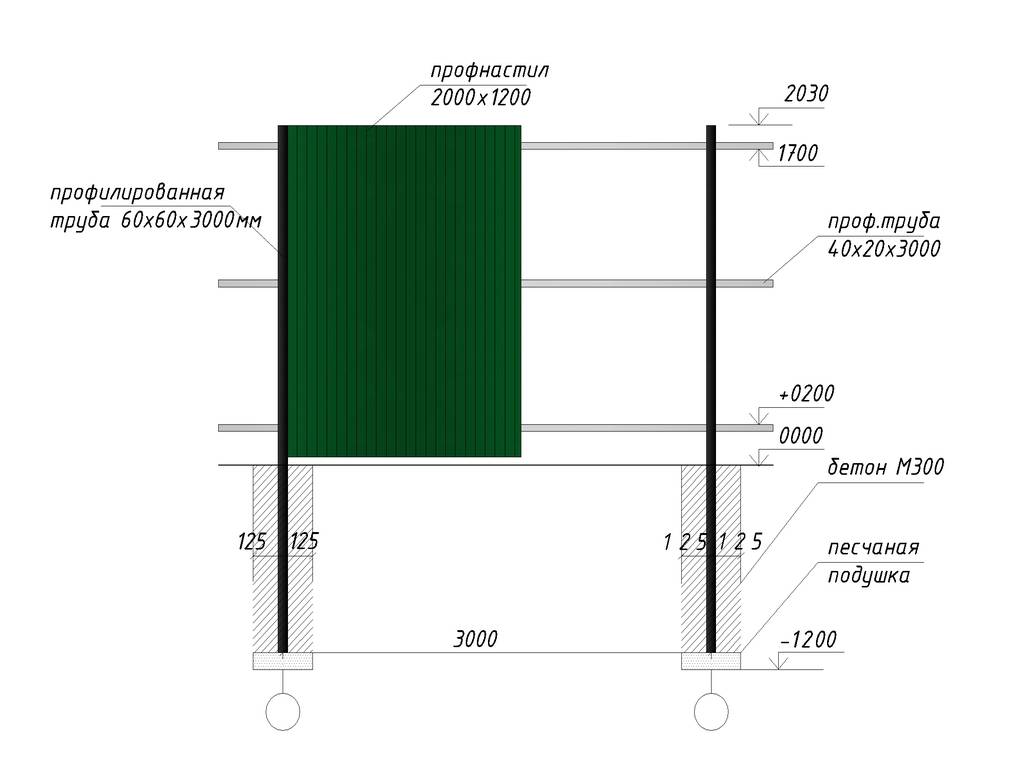

Каркас

После того как фундамент под опорными столбами застынет, можно приступить к следующему этапу – сборке каркаса для забора. Технология заключается в навешивании на опорные столбы профилей сечением 40х25 мм, служащих перекладинами. Процесс делится на несколько этапов:

1. Располагать лаги требуется в два ряда: на расстоянии 4 см от верхней точки опор и на расстоянии 4 см – от края земли.
2. Высокий забор (более 2 м) требует установки еще и третьего ряда перекладин, который размещается посередине.
3. Для крепления перекладин к опорным столбам применяются саморезы, под которые подкладывается уплотнитель, который предотвратит коррозионные процессы. Для более прочного крепления применяется электросварка.

Для того чтобы защитить все металлические элементы конструкции от коррозионных процессов, необходимо покрыть их специальной грунтовкой.

Профнастил

Монтаж забора завершается креплением профлиста к готовому каркасу. Несколько советов:

1. Для крепления применяются саморезы с уплотнительной подкладкой.
2. Крепление листов обязательно стоит выполнять внахлест на одну волну для увеличения прочности ограждения.
3. Интервал между креплениями должен составлять не более 50 см.

Для обеспечения собственной безопасности стоит использовать плотные перчатки для хозяйственных работ, поскольку материалом можно легко пораниться.

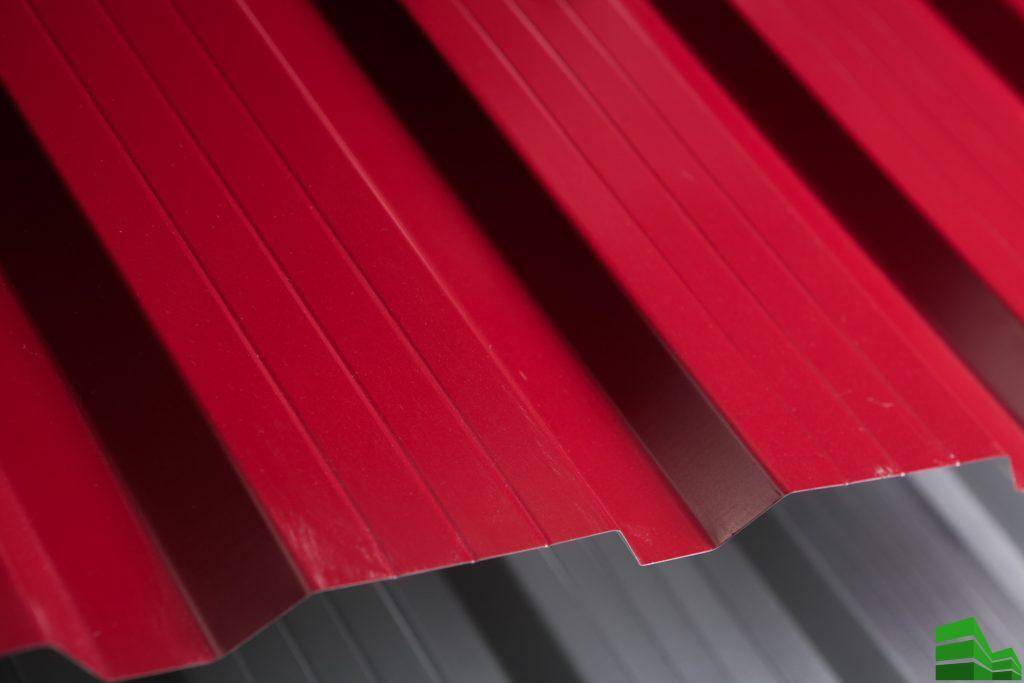

Особенности материала

Профнастил создают из металлических листов. Он имеет неоднородную структуру. Производители выпускают оцинкованные полотна или окрашенные защитным слоем. Все варианты многослойные.

Самым бюджетным является оцинкованный трехслойный лист. Он состоит из внутреннего и пары наружных покрытий. В более дорогих вариантах слоев больше – до 10.

Все профлисты делят на по сроку эксплуатации – от 5 до 20 лет. Дешевые оцинкованные материалы прослужат меньше, чем более дорогие.

Их используют для обшивки стен промышленных помещений, монтажа забора, сборки ворот, отделки гаражей.

В зависимости от области применения листы делятся на:

• Стеновые – имеют маркировку «С». Волны небольшие – от 8 до 21 мм;
• Кровельные – с маркировкой «НС». Волны среднего размера – от 20 до 100 мм. Используют для обустройства кровли, обшивки стеновых поверхностей, укладки перекрытий;
• Несущие – с маркировкой «Н». Благодаря толщине их применяют для создания несущих сооружений. Размеры волн – от 75 до 100 мм.

На практике чаще всего используются стеновые профлисты.

Сооружение раздвижной входной системы пошагово

Особенности установки ограждения на склоне

Для участков, расположенных на склонах, в неровной местности важно разработать проект так, чтобы компенсировать резкие перепады уровня высот

Оптимальным видом фундамента для этого станет ленточный.

Изучить подробно типы ленты, последовательность заливки.

Забор монтируется двумя способами:

1. Повтором контура уклона. Выполняется на крутых холмах, склонах. Перемычки фиксируют не горизонтально, а параллельно склону. Секции могут быть разной высоты, но одинаковый верхний уровень сохраняется.
2. Ступенчатой оградой. Подойдет для усадеб с постепенным перепадом высот. Придает ограде эстетичный вид. Столбы монтируются с шагом 2‒2,5 м ступенями, чтобы между ними получилось закрепить поперечные лаги. Средняя высота перепада на 1 секцию ‒ это общая высота перепада участка, поделенная на количество перепадов между столбами.

Какие инструменты и материалы понадобятся?

Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.

Преимущества такого профилированного листа:

• Малый вес.
• Доступная цена.

Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.

Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера

Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.

Подойдут и другие марки:

• С14;
• С20;
• С21;
• НС35;
• Н60;
• Н75.

Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.

Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие

Лучший выбор – полиэстеровое покрытие.

Для изготовления створок ворот понадобятся такие материалы:

• Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
• Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева. Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
• Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
• Заглушки для железной опоры.
• Петли круглые с подшипником.
• Задвижки (замковые петли).
• Нижний и горизонтальный стопор.
• Саморезы либо заклепки.
• Электроды для сварки.
• Краска, грунтовка.
• Декоративные элементы.

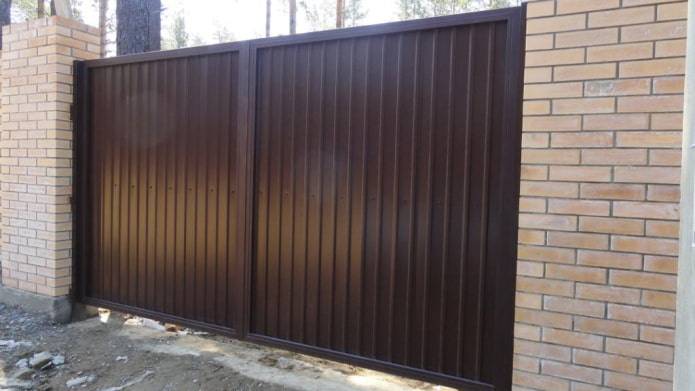

Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости

Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.

Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.

Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:

• Лопата со штыком.
• Емкость, для приготовления цементно-песчаной смеси.
• Рулетка измерительная.
• Строительный уровень.
• Угольник.
• Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
• Дрель, перфоратор.
• Машина шлифовальная.
• Киянка из резины.
• Аппарат для электродуговой сварки.

Установка столбов для забора

Собираем и варим раму

Заготовки собираются между собой сваркой.

Инструкция по созданию выглядит так:

1. Понадобится лист ОСБ толщиной от 10 мм или лист толстой фанеры.
2. Из этого материала вырезается полотно размерами на 5 см больше с каждой стороны, чем реальные параметры калитки.
3. Для удержания деталей рамки необходимо заранее подготовить струбцины – зажимы, которые будут прочно фиксировать заготовки из труб к полотну из ОСБ.
4. Количество зажимов должно быть больше, чем швов от сварки.

5. Куски профильных труб выкладываются в правильном порядке. Проверяется ровность углов по уровню.

6. В зависимости от высоты калитки между верхней и нижней частью створки монтируются 1–2 поперечины.
7. Зажимы ставятся вблизи мест сварки.
8. Все детали рамки прочно крепятся к кондуктору. Проверяется повторно ровность углов.
9. Теперь можно сварить между собой заготовки труб.
10. Зажимы остаются, пока швы полностью не остынут.

После сборки каркаса все швы зачищаются.

Ставим столбы

Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.

Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.

Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.

Рекомендуем: «Пошаговая инструкция по бетонированию опор».

На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.

Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

• простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
• каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

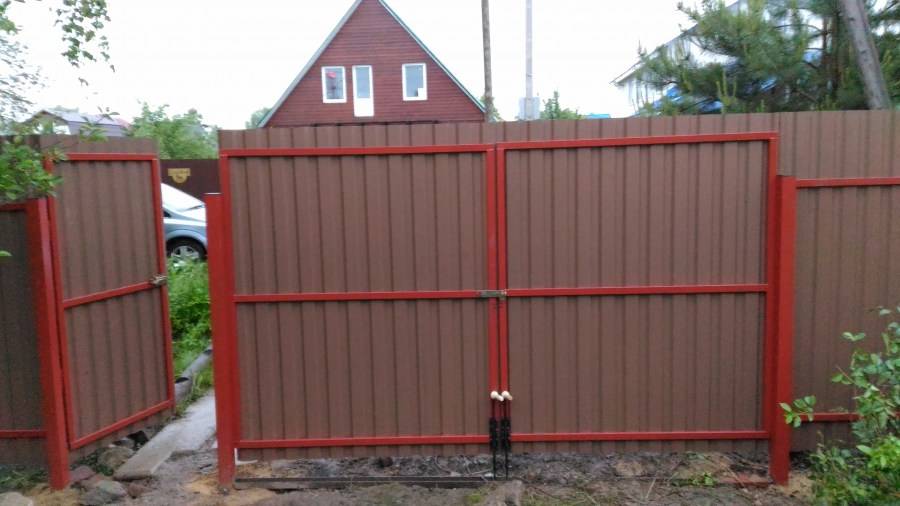

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов

Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм

Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Проектирование

Стоимость

При изготовлении калитки стоимость состоит только из потраченных материалов.

Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 – 3 тысячи рублей.

Декоративные и функциональные детали не входят в эту стоимость.

Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.

Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.

Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.

Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.

Виды профнастила

Изготовление профнастила происходит в процессе холодного прессования стали. На сегодняшний день можно отметить несколько видов этого материала, отличающихся друг от друга формой волны, ее длиной, глубиной или шириной. Эти параметры определяют не только прочность материала, но и жесткость.

Разнообразие видов профлиста дает возможность его использования для самых разных целей. Рассмотрим более подробно три основных вида.

Кровельный

Практически ничем не отличается от металлочерепицы. Отличие только в форме. На фото видны отличительные признаки.

Материал часто используется в качестве завершающего покрытия для кровли, поскольку прекрасно справляется с нагрузками любого характера, устойчив к механическим и атмосферным воздействиям. Но стоит отметить, что кровля – это не единственное предназначения профнастила этого типа. Также он подходит для облицовки фасада, строительства сооружений декоративного типа и возведения заборов.

Стеновой

Основное отличие профнастила этого типа – это низкий уровень рельефности. На фото это отчетливо видно.

Используется материал для строительства стен, облицовочных работ и отделки фасада, установки несущих элементов, работ с кровлей и для строительства сооружений декоративного типа.

Несущий

Особенность этого вида – в отсутствии волны, что обеспечивает материалу повышенную жесткость. Для ознакомления с этим видом ниже представлено фото.

Материал применяется для тех элементов сооружений, которые наиболее подвержены нагрузкам. Этот вид подойдет для возведения несущих стен гаражей, складов и домов, строительства новой кровли, ограждений.

Подготовительные работы и разработка чертежа

Конструкция ворот

Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.

Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.

Преимущества распашных ворот:

• Простой монтаж, с которым под силу справиться одному человек.
• Возможность выбрать любую форму.
• Возможность добавить к общей конструкции калитку.

Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать

Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.

Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.

Преимущества конструкции:

• Хорошо выдерживает даже очень сильные порывы ветра.
• Экономит пространство.
• Повышенная устойчивость к ветровым нагрузкам.

Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.

Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.

Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.

Материалы для строительства

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

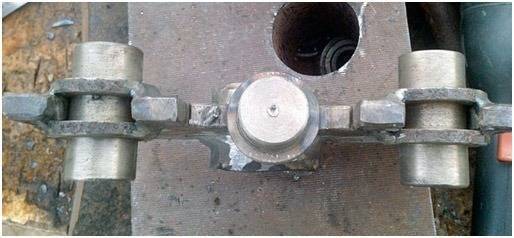

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Делаем выбор

Из всех типов сырья наиболее практичным является профлист. Заборы и ворота с калитками из профнастила – прочные конструкции, способные оградить участок как от любопытных взглядов соседей, так и от ветра, пыли и шума.

На фото изображена красивая изгородь из металлического штакетника.

Металлоштакетник

Красивые металлические листы не подвержены погодным капризам: в жару или мороз материал не выгорит и не потеряет презентабельного вида. Пролеты и структурные элементы возводятся за несколько дней. При повреждении одного из листов его легко можно заменить на новый, воспользовавшись шуруповертом.

Листы целесообразнее крепить к металлическим лагам. Деревянные прогоны проигрывают своим «собратьям» по продолжительности эксплуатации и необходимости постоянного ухода.

Широкий выбор разновидностей и доступная цена профнастила позволяют подобрать габариты, профиль и цвет в зависимости от предпочтений каждого покупателя.

На фото изображена изгородь из профнастила.

Дачный участок

Монтаж профлиста

Схема крепления листов

Пошаговая инструкция:

1. В размер высоты монтируемой изгороди нарезается профлист.
2. С помощью уровня лист выставляется вертикально и прижимается руками к каркасу.
3. Крепление осуществляется саморезами по металлу, имеющими наконечник в виде сверла. Для этого подойдут кровельные саморезы.
4. Лист выставляется вертикально с помощью уровня и прижимается руками к каркасу.
5. Следующий лист крепится с перехлестом с предыдущим листом на размер 2-х волн.
6. На протяжении всего монтажа листов необходимо проверять их вертикальность.

Схема посадки саморезов

В процессе крепления листов к каркасу дрель или шуруповерт следует использовать на низких оборотах.

Также в дополнение можно посмотреть видео на эту тему, представленное ниже.

https://youtube.com/watch?v=0Xc9GmzOJXI

3 этап. Расчет материала на забор из профнастила

Порядок работы

Среди фото заборов и ворот из профнастила в нашей фотогалерее вы можете определиться с выбором наиболее подходящей вам конструкции

Если ещё нет необходимого опыта, то обратите внимание на прямоугольные либо квадратные изделия. Они монтируются быстрее и проще

Далее нужно определиться с величиной конструкции и начертите её план. По нему будет проще приобрести материал и сделать разметку.

Монтаж забора и калитки из профнастила начните с возведения опорных стоек:

1. Натяните шнур по линии ограждения. Определите месторасположение ям.
2. Пробурите отверстия под опоры с помощью бура, пешни или черпака с заостренными краями на глубину 1-1,5 м.
3. Вставьте столбы. Проверьте отвесом их вертикальность. Засыпьте ямы щебнём, утрамбуйте его.
4. Приготовьте жидкий раствор из цемента и песка в соотношении 1:3. Залейте им основание.

Пока бетон застывает, можно собрать каркас. Трубы для него нарежьте под углом 45 градусов. Разложите заготовки на ровной поверхности. Прихватите конструкцию по углам сваркой и проверьте размеры диагоналей. Они должны быть одинаковыми. При необходимости, подправьте и приварите углы окончательно.

После этого отрежьте трубу для горизонтальной перемычки и прикрепите её тем же способом посередине каркаса, выше или ниже. Прихваты величиной 2-3 см сделайте по всему периметру на расстоянии 20-30 см друг от друга. Последними приварите навесы и прикрутите ручку на высоте примерно 90 см.

Готовый каркас выставьте на твёрдое основание. Прихватите навесы с помощью сварочного аппарата.

Проверьте, насколько свободно открывается калитка. Если есть перекос, поправьте и завершите крепление. Сварочные швы зачистите, нанесите грунтовку на повреждённые места, выполните окраску конструкции.

В аналогичном порядке сможете осуществить и монтаж ворот из профнастила.
