Заборы из панелей ПО-2 и ПО-3

Пошаговая инструкция монтажа своими руками

Перед тем как устанавливать блоки для столбов забора, проводят обязательные мероприятия по подготовке территории и бетонных опор под массивную конструкцию. Они включают земляные работы, бетонирование и обеспечение условий просушивания.

Устройство основания

Если планируют массивный забор по всему периметру, то производят заливку ленточного фундамента, в других случаях достаточно сформировать надежные основания для каждого столба в отдельности.

Готовые столбы забора

Работы производят в следующем порядке:

1. После определения необходимого расстояния между столбами и разметки их положения по периметру приступают к выкапыванию ям. Глубина должна быть немногим больше уровня промерзания почвы в регионе, где производится монтаж. Габариты на 15 см больше основания элементов в каждую сторону.
2. Дно отсыпается десятисантиметровым слоем гравия.
3. Затем в середину ямы устанавливают центральный металлический столб. Он должен находиться в строго вертикальном положении.
4. Яма обрамляется надежной опалубкой в фабричном исполнении или сделанной самостоятельно из досок нужной ширины, с учетом надземной части 10–15 см.
5. Для усиления опоры проводят внутреннее армирование.
6. Производят заливку бетонной смеси из цемента, песка и щебня, в пропорции 1:2:3.

В период заливки следует устранить остатки воздуха и уплотнить состав ломом или куском трубы путем помешивания бетона, а сборку основной конструкции проводить только после полного высыхания основания.

Варианты колонн из наборных блоков

Установка блоков

Бетонный столб собирают поэтапно в такой последовательности:

• при цельной конструкции элементов на центральный металлический столб нанизывают по одному блоку, но при замковой системе сборку проводят на месте, где устанавливают ограждение;
• соединяют ряды с помощью бетонной смеси (песка и цемента (3/1) с добавлением пластификатора);
• при необходимости трассирования элементов электропроводки или коммуникаций внутри столба устанавливают короб из толстого пластика или металла;
• для придания максимальной крепости конструкции перед заполнением внутренней полости бетоном проводят дополнительное армирование;
• внутреннее пространство заполняют поэтапно, через установку трех-четырех блоков;
• заканчивают работу креплением верхнего колпака, предотвращающего попадание осадков во внутреннюю часть, поскольку они способствуют ускоренному разрушению бетона при температурном режиме «тепло-мороз».

Схема для монтажа наборных блоков своими руками

Работы по бетонированию основания и сборке столбов следует проводить при пороге температуры окружающего воздуха не ниже четырех градусов тепла, иначе бетон не сможет набрать требуемую прочность и ослабит конструкцию. При возникновении такой непредвиденной ситуации следует применить специальную добавку или использовать народные средства.

Один из вариантов самостоятельной сборки наборных столбов представлен ниже на видео.

Особенности конструкции

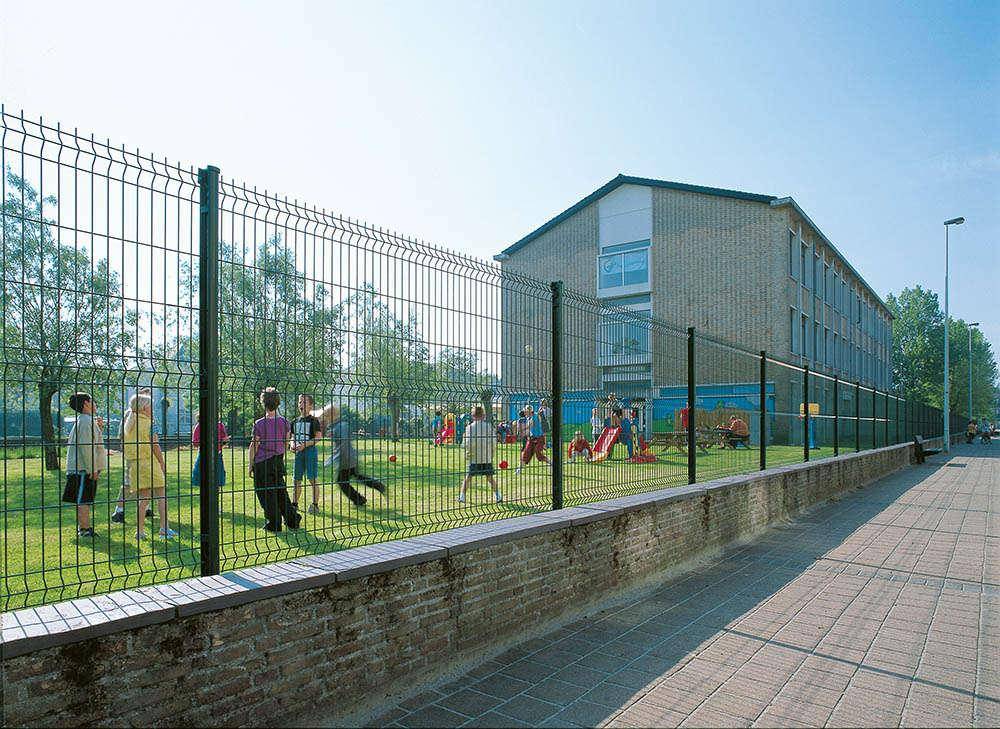

Конструкция 3Д забора представляет собой полотно, собранное из секций одинакового размера. Существует два типа стандартных элементов, отличающихся высотой секций (1 и 1,5 м). Они оснащены тремя ребрами жесткости. Комбинируя их, можно составлять ограждения разной высоты.

Опорные столбы (стойки) — это вертикальные несущие детали, погруженные в грунт или залитые в бетонную ленту (если при установке потребовался фундамент). Стойки изготавливают из металлических труб прямоугольного сечения.

Существует три стандартных типоразмера:

• 60 × 40 мм;
• 62 × 55 мм;
• 60 × 60 мм.

Верхние части (торцы) опор комплектуются пластиковыми заглушками, обеспечивающими защиту от дождевой воды. Фурнитура для 3Д забора — это элементы крепления, используемые в процессе монтажа.

Применяются разные виды деталей:

• прижимные пластины;
• пластиковые хомуты;
• стальные скобы.

Наличие унифицированных монтажных элементов значительно упрощает и ускоряет сборку ограждений.

Различные варианты оформления дают возможность выбрать сетчатое изделие, учитывая особенности интерьера и ландшафтного дизайна участка

Для изготовления 3Д заборов используется оцинкованная сталь. Она способна выдерживать эксплуатационные нагрузки и может служить даже без защитного покрытия. Однако для большей надежности и придания полотну дополнительного декоративного эффекта, секции и опоры покрывают финишным слоем полимерной защиты.

Некоторые производители наносят поверхностный слой цветной керамики, обеспечивая сохранность металла на несколько десятилетий.

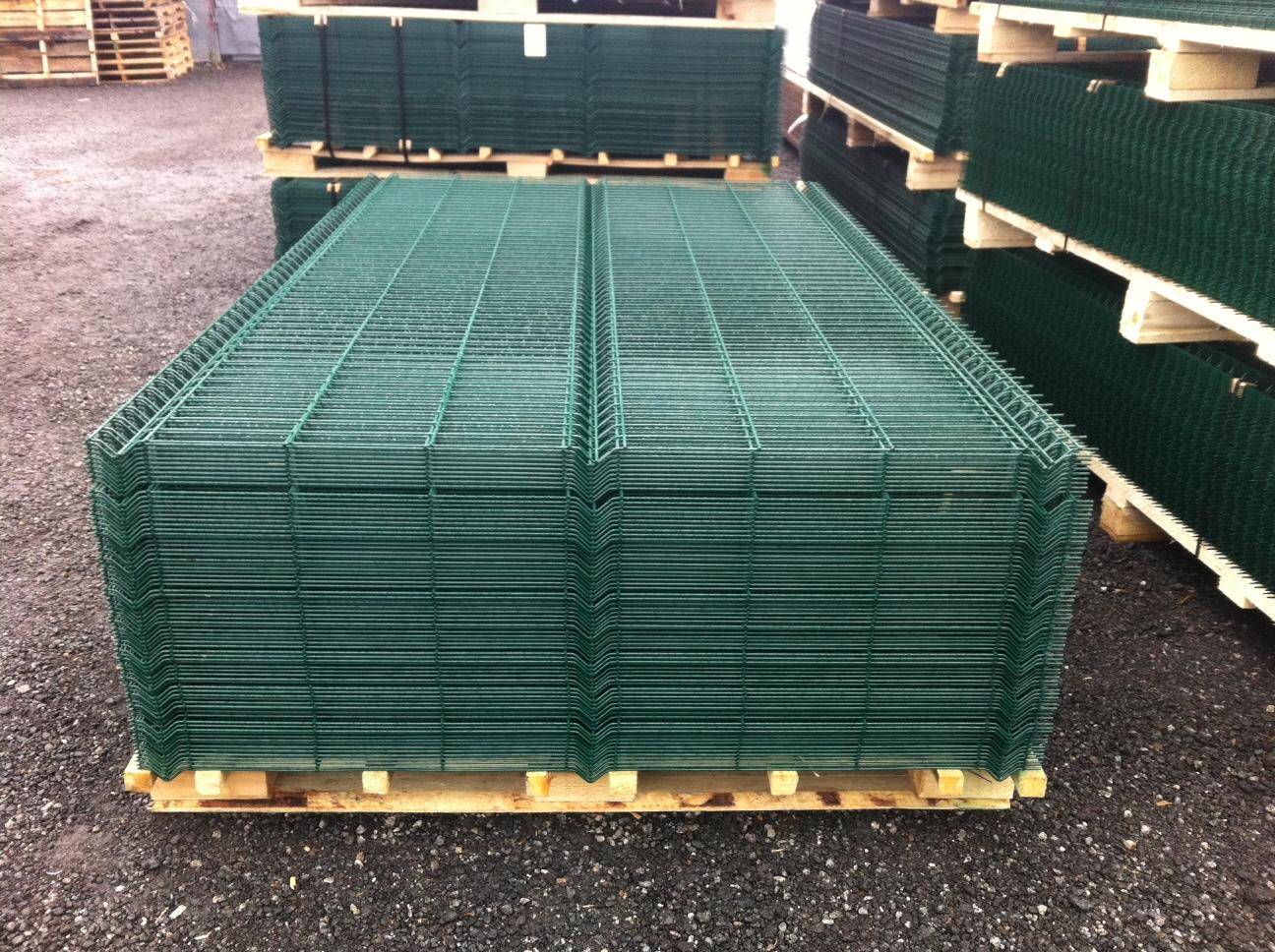

Сетчатые железные панели

Тонкости обустройства секционного ограждения

Инструкция по обустройству подобного рода ограждений условно разделяется на установку и сборку самой конструкции. И отливку своими руками составляющих забора.

Какие бывают заборы

Прежде всего, следует отметить, что бетонные секции для забора могут выпускаться 2 видов.

Это глухие, не просматриваемые секции и открытые, прозрачные конструкции, предназначенные больше для декора.

• Отливка может декорироваться как с одной стороны, так и с обеих.
• Ограждение может выполняться с имитацией, каких либо природных материалов и с гладкой поверхностью.
• В зависимости от качества формы и состава раствора используемого для отливки, забор может иметь матовую или глянцевую поверхность.

Формы для изготовления столбиков.

Создание составляющих ограждения

Стандартные размеры секции бетонного забора составляют 2000х500х50 мм.

Столбики могут изготавливаться разных размеров в зависимости от планируемой высоты ограждения и уровня заглубления в грунт.

• Сразу хочется отметить, что изготовлением составляющих своими руками есть смысл заниматься, если планируется ограждение не менее 120м, что в среднем соответствует периметру участка в 8 соток.
• Кроме бетономешалки и стройматериалов, в идеале вам желательно иметь вибростол. В какой-то степени его может заменить электрический глубинный вибратор, но качество отливки упадет.

• Что касается форм для отливки секций, то бюджетный вариант будет из ПВХ, но удобней и быстрее работать с формами из стеклопластика. Дело в том, что стеклопластик не требует предварительной смазки, он крепче и лучше держит форму. Благодаря этим качествам отливка, в такой форме, схватывается на порядок быстрее и вам понадобится меньшее количество форм.
• Если говорить о столбиках, то их также можно сделать самостоятельно. Фому для столбика можно купить или сделать самому.

Присадка для бетона.

На видео в этой статье показан процесс отливки столбиков.

• Бетон для забора лучше изготавливать из цемента марки М500. Марка бетона должна быть не ниже чем М200 – М300. Результат будет гораздо лучше, если в раствор добавить комплексную присадку. После приготовления раствора его заливают в формы и пропускают через вибростол.
• Заливка делается с использованием армирующего каркаса. Из стеклопластика отливку можно доставать через сутки. В форме из ПВХ пластика бетон должен находиться до 3 суток, иначе при вытаскивании секция может сломаться. Полностью бетон дозреет в течение 27 суток, на протяжении которых его нужно смачивать.

Технология установки ограждения

Схема монтажа ограждения.

• Здесь все немного проще. Секционные заборы из бетона могут устанавливаться на ленточно-столбчатый фундамент, но если вопрос внешнего вида не принципиален, то вполне можно обойтись простым бетонированием столбиков.
• Изначально, при помощи веревки и колышков, делается разметка линии ограждения и мест установки опор.
• Далее нужно выкопать углубления под бетонные столбики. Как правило, достаточно глубины в 1,2м. Шурф под опору делается на 400 мм больше самой опоры. Снизу делается подушка из гравия 150 – 200 мм.
• Опора выставляется по разметочной линии, устанавливается по отвесу и бетонируется. Для контроля расстояния между опорами удобно пользоваться деревянной планкой длинной 2м и толщиной 45 – 50 мм. По аналогу бетонной секции.

Столбики для ограждения.

На видео в этой статье показаны некоторые тонкости изготовления и монтажа ограды.

Форма для отливки секций забора.

Преимущества и недостатки

Среди плюсов таких конструкций выделяют:

1. Долгий срок службы.
2. Надежность и устойчивость к механическим повреждениям.
3. Выбор форм и дизайнерских решений. Бетонная поверхность может имитировать дерево, камень, кирпич.
4. Отличную сочетаемость с другими материалами.
5. Простоту монтажа. Отдельные виды заборов получится сделать самостоятельно, даже без опыта строительных работ.
6. Элементы легко заменить без ущерба для всей конструкции.
7. Устойчивость к любым воздействиям среды.
8. Неприхотливость в уходе.

Из минусов:

1. Практически все типы бетонных ограждений требуют заливки фундамента.
2. Высокая стоимость работ. Большой расход материала.
3. В отдельных случаях придется привлекать спецтехнику.
4. Большой вес блоков усложняет транспортировку, повышает трудоемкость установки.
5. При возведении сплошной стены часть усадьбы будет постоянно находиться в тени.

Установка железобетонного ограждения

Монтаж таких конструкций невозможен без использования специализированного оборудования. Самая компактная плита По-2 весит около 1,5 тонны. Даже если у вас есть помощники, без манипулятора вы не сможете поставить его в окна и выровнять. Дополнительно может потребоваться выровнять место установки. Не всегда удается найти кран необходимой грузоподъемности, поэтому часто возникает необходимость в аренде нескольких устройств, одно из которых необходимо для доставки товара, а другое — для его разгрузки. Бетонные плиты можно складывать друг на друга, но между ними необходимо ставить деревянные распорки.

Установка ограждений типа ПО-2 и ПО-3 не должна вызывать затруднений при наличии машин. Исходя из этого, можно сделать вывод, что все проблемы сборки будут связаны с поиском манипулятора, который будет не только транспортировать забор, но и собирать его на месте.

Общая информация по установке бетонных заборов

В основу конструкции входят базовые крепления. Ими могут служить подпорки или стаканы. Последние играют роль оснований. Также следует учитывать необходимость в долгосрочном стационарном ограждении, либо в последующем демонтаже в связи с окончанием работ на строительных площадках и идентичных им по функционалу территориям.

Важным аспектом становится проведение предварительных расчетов, которые должны соответствовать требуемым показателям по точности. Прежде всего, это касается расходных материалов и места разметки, где будет располагаться будущий объект. В список войдут панели, столбы, сам бетон, виды и набор инструментов.

Требования к качеству панелей

Изготовление, транспортировка и монтаж железобетонных заборов выполняются согласно с многочисленными стандартами. Основными из них являются:

• ГОСТ 13015-2012 – устанавливает технические требования к деталям забора, допустимые отклонения от нормы, правила приемки и маркировки, хранения и транспортировки, условия испытаний. В установленном порядке утвержден альбом рабочих чертежей, где приведены схемы конструкции забора;
• ГОСТ 26633-2012 – содержит требования к качеству бетонных смесей, которые служат материалом для изготовления секций ограды и элементов фундамента;
• ГОСТ 10181-2000 – вводит требования к степени уплотнения бетонных смесей.

Ограды и детали для них маркируют в соответствии с серией ИЖ 31-77. Монтажные петли изготавливаются из стали марки Вст3сп2 класса АI (А240). Готовый забор бетонный ПО 2 должен быть выполнен из бетона с показателем отпускной прочности больше 70% в теплый период и 80% – в холодный.

Типы железобетонных ограждений

Выделяются 2 группы заборов: декоративные ограды для частного сектора и промышленные.

Ограды изготавливают следующих типов:

• монолитные — отличаются массивностью, требуют использования грузоподъемной техники и предварительного обустройства ленточного или столбчатого фундамента;
• блочные ограды — собираются из пустотелых или сплошных кирпичей, шлакоблоков без установки межсекционных столбов, но с обязательным возведением бетонного ленточного основания;
• наборные стены — это секции, состоящие из 3-4 железобетонных (ЖБ) плит, соединенных между собой: нижние элементы глухие, а верхний украшен сквозным рисунком; фундамента может не быть, вес каждой панели 50-70 кг;
• самостоящие заборы из бетонных плит — монолитные конструкции, не требующие основания и имеющие профиль в форме перевернутой буквы Т или Г;
• панели заграждений на стаканах — разновидность самостоящих заборов из ЖБ-плит, устанавливаемых на бетонные блоки с центральным отверстием или прорезью для закрепления панелей.

Заборы ЖБИ — монтаж

Конструктивно железобетонный забор состоит из плиты ограждения и фундаментного стакана, в смонтированном виде это часть ограждения. Железобетонные секции вставляются в паз стакана, вес его составляет примерно 500 кг, плита опирается на два стакана, поэтому сплошного фундамента нет. Заборы ЖБИ сборного типа являются надежными и простыми по способу установки. Монтаж ограждения осуществляется на проверенном надежном грунте с помощью грузоподъемной техники. Технология монтажа заключается в установке фундаментного стакана (имеет форму усеченной пирамиды) на твердый грунт, в центральное отверстие стакана устанавливается опорный столб с пазами, в которые вставляется плиты ограждения. Второй вариант забора – цельный, он отличается от сборного, тем, что это цельнолитое сооружение (заливается в форму) и не подлежит разборке. В зависимости от назначения и срока использования выбирается цельный или сборный забор.

В последнее время у бетонного ограждения появилась дополнительная функция – рекламно-информационная.

Преимущества 3D заборов

Рассматриваемые ограждения обладают рядом положительных особенностей:

• Прочность. Благодаря жесткой конструкции стальная сетка не провиснет и не растянется со временем.
• Быстрый монтаж, который обеспечивается за счет специальных креплений, расположенных на отдельных секциях. Большая часть времени уходит на монтаж столбов, но с привлечением профессионалов, использующих специальную технику и инструмент, установка может быть выполнена в короткие сроки даже на протяженных участках.
• Возможность применения на различных объектах (спортплощадках, автостоянках, складах, железных дорогах и т.д.), а также для ограждения дачных территорий.
• Долгий срок службы (15-20 лет). Обеспечивается благодаря наличию защитных слоев на всех деталях сооружения.
• Небольшой вес. Легкие 3D сетки можно устанавливать без использования тяжелой строительной техники.
• Высокие охранные свойства. Секции изготавливаются из прочных стальных прутьев, которые практически невозможно выломать.
• Невысокая стоимость, выгодно выделяющая изделия на фоне других аналогов.

Таким образом, установка 3D забора – это один из способов оборудовать территорию надежным современным ограждением в максимально короткие сроки и по доступной цене.

Установка заборов

Железобетонные заборы простоят долгие годы, выполняя возложенные на них функции только при условии их правильной установки. Профессиональный монтаж можно заказать в специализированных компаниях или на строительных торговых объектах. Те, кто предпочитает все делать своими руками, могут установить забор из европлит самостоятельно. Установка бетонного ограждения нуждается в точных расчетах и тщательной подготовке.

Железобетонные стены требуют предварительного бетонирования столбов, выполняющих функции опоры секций.

Крепление заборной плиты предполагает установку каждого элемента на опору сверху. При соблюдении общих правил монтажа и ответственном подходе к его выполнению можно своими силами построить качественный забор из секционной плиты.

Монолитный объект

Индивидуальные коттеджи и загородные дома часто ограждаются различными видами бетонного забора. Одним из популярных решений являются монолитные варианты. Они возводятся по всему периметру участка. В таком случае предполагается не только защитная функция от потенциальных посягательств со стороны воришек, но и звукоизолирующая, а также визуальная функции.

Этот вид бетонного забора позволит укрыть здания и ценности на территории от сторонних взглядов, оказать помощь в уменьшении шума и грязи, исходящих со стороны автомобильных дорог. Для приготовления базового компонента материал заливается в бетономешалку и миксуется специальным оборудованием. После подается в подготовленные заранее формы путем подачи жидкой взвеси через рукава.

Отличие этого вида бетонного забора заключается в отливании ограждения непосредственно на месте. Это экономично и удобно, а заодно не требует больших временных затрат из-за минимальной сложности при выполнении работы. Монолит предполагает обязательный набор подготовительных этапов:

• расчет будущей конструкции;
• организация заглубления и проектной отметки;
• обустройство бетонного фундамента;
• установка опалубки (из металла или дерева).

Следующие этапы по созданию монолитного вида забора из бетона:

• укладка арматурных каркасов;
• уплотнение вибраторами и штырями;
• крепление анкерами на основе железа;
• залитие;
• ожидание высыхания;
• снятие деревянных и металлических опалубок.

Прочностные показатели зависят от маркировки бетона. Внешний вид монолита часто не отличается высокой эстетикой, так как представляет собой простое изделие. Несмотря на это, он подразумевает при желании несколько вариантов художественного декорирования:

• облицовка камнем;
• штукатурка;
• другие виды отделки.

Секционный забор

Забор бетонный монолитного формата делится на отдельные виды. Одним из них является секционный тип. Его изготовление производится механизировано и предполагает заводские процессы. Происходит заливка ленточного основания, где расположены опоры для крепления столбиков. Заглубление зависит от грунта и веса будущей ограды.

При близком рассмотрении одна секция состоит из сплошной панели и опорного столба. Последний снабжен специальной выемкой с нижней стороны, которая требуется для закрепления в фундаменте. Помимо этого в нем присутствует паз в вертикальном положении, который нужен для соединения с другими плитами.

Если речь идет о заводских вариантах бетонных панелей, то есть возможность выбора в пользу более эстетичных решений, имитирующих собой визуально камень, кирпич и всевозможные геометрические рисунки. также они могут иметь отделку, которая выполняется при помощи специализированной покраски, с плиточными включениями или декоративной штукатуркой.

Наборные секционные заборы

Еще один из видов бетонных заборов состоит из ряда железобетонных элементов, выполненных в одной стилистике. Они включают в себя стандартизированные наборы:

• столбы с пазами;
• оградительные секции;
• декоративные панели.

Сами конструкции проходит изготовление на предприятиях по созданию железобетонных фрагментов. Здесь используется технология по вибрационному литью. Широкий ассортимент расцветок и фактурного оформления сочетается с высокой плотностью и прочностью, износостойкостью итоговых изделий. Все это обеспечивает хорошую долговечность.

Преимуществом становится отсутствие необходимости в обустройстве фундамента, так как столбы организуют размещение плиточных конструкций в пазы. По этой причине установка происходит без обременительных сложностей и может быть выполнена всего несколькими рабочими. Финансовые затраты на транспортировку тоже будут небольшими. Это обеспечивается за счет незначительного веса.

Отличительной особенностью вида забора из бетона секционного типа заключается в возможности создания разной высоты, которая может меняться в зависимости от количества смонтированных секций. Чаще всего их цифра не превышает 5-ти позиций.

Дизайн может имитировать деревянные, каменные и кирпичные поверхности. Поэтому он часто находит себе место в индивидуальных ограждениях. В конечном итоге при таком подходе забор приобретает привлекательный внешний вид и позволяет не испортить впечатление от всей территории, прилегающей к нему.

Технические характеристики

Принимая решение о строительстве ограды или подпорной стенки из декоративных блоков важно знать не только размеры граней, вес и количество пустот в блоке. Существуют и другие технические характеристики, существенно влияющие на качество и долговечность постройки. К техническим характеристикам, применяемым в расчетах относится:

К техническим характеристикам, применяемым в расчетах относится:

• Средняя плотность сухого бетона — 2350-2400 кг.м3;
• Коэффициент теплопроводности для стеновых обычных моделей —1,86-1,9;
• Водопоглощение стенового образца — не более 5%;
• Прочность на сжатие на 28 сутки выдержки — 250 кг.см2
• Процент усадки материала в готовой постройке на 90 сутки — 0,015;
• Морозоустойчивость годовых циклов мин. — 35;
• Коэффициент паропроницаемости — 0,7

Декоративные бетонные блоки для столбов имеют несколько вариантов — от пустотелого блока-опалубки для дальнейшего заполнения бетоном, до «Г»-образных элементов для облицовки кирпичной кладки ли монолитной заливки.

Для долговечности сооружения обязательным элементом конструкции столба является крышка. Чаще всего используются крышки двух основных размеров:

• крышка конусная четырехскатная 680х680х110 мм;
• крышка конусная четырехскатная 480х480х90 мм.

Вес большого элемента 15,5-16,0 кг, вес малого 10,2-10,4 кг.

Декоративные бетонные блоки для забора используются для заполнения пространства между опорными столбами — выпускаются в четырех основных типоразмерах блок, полублок и еврокирпич, без учета доборных элементов — крышек двускатных и четырехскатных.

Размеры пустотелых блоков стандартные 390х190х190 мм, декоративное оформление при этом могут иметь как одна, так и несколько граней, например, для стеновой кладки имитация камня может быть с двух сторон блока, так и с двух смежных сторон — для установки в углах.

Размер полублока — 190х190х190 мм. Декорирование граней стандартное.

Еврокирпич имеет несколько размеров и форм. Для заполнения панелей используется рядовой еврокирпич размером — 250х120х65 мм. Благодаря специальной технологии производства и использования специальных присадок материал имеет увеличенное количество годовых циклов эксплуатации — до 50.

Для расчета потребности берется средний показать количества элементов в поддоне — 352 шт. Масса одного элемента 3 кг. На 1 квадратный метр кладки в среднем требуется 51-61 шт кирпича.

Декоративные бетонные блоки для подпорных стенок в кладке чаще всего используются полного заполнения, без пустот. Характеристики полнотелых блоков для подпорок соответствуют размерам стандартных стеновых элементов, идентичны у них и размеры — 390х190х190 мм для стандартного вида и 190х190х190 мм для половинного размера. Отличается только вес 27 кг для большого размера и 13-14 кг для половинного.

В качестве защитных элементов от проникновения в кладку влаги и преждевременного разрушения используют:

• крышка двускатная для стен имеет размеры 390х600х75мм
• крышка двускатная со срезанным конусом —480х600х60мм

Установка железобетонных ограждений

Можно выделить несколько этапов монтажных работ:

1. подготовка углублений под фундамент, создание подушки из песка;;
2. установка стаканного фундамента;
3. монтаж на фундамент плит.

Монтаж железобетонного ограждения осуществляется с помощью фундаментов стаканного типа, которые бывают открытыми или углубленными в землю. Стаканный фундамент необходимо монтировать на заранее подготовленное основание.

В зависимости от способа установки, железобетонные заборы подразделяются на две категории: с фартуком и без. Обычно забор с фартуком применяется, когда фундамент невозможно углубить в землю. Фартук закрывает зазор, который образуется между поверхностью грунта и нижней гранью плиты. Ограждения без фартуков устанавливаются на стаканные фундаменты, погруженные в грунт. Тогда зазор между забором и землей исчезает, потребность в фартуке отпадает.

Монтаж блоков ограды выполняется с применением специальной строительной техники. Каждая секция весит от 1,5 до 2 т, а поднимать такой груз следует только с помощью строительного крана, равномерно распределив нагрузку на все его стропы. Поскольку плиты являются негабаритным грузом, их транспортировка должна осуществляться особым образом.

Чтобы облегчить установку, забор оснащен стальными монтажными петлями. Две из низ предназначены для монтажных работ, и четыре – для погрузочно-разгрузочных. Такими же петлями оборудован стаканный фундамент.

Надо отметить, что заборы ПО 2 могут применяться практически на любых типах грунтов. Благодаря стаканному фундаменту, конструкция остается устойчивой даже на насыпных и пучинистых грунтах, но при условии, что под фундаментом будет располагаться основательно подготовленная песчаная подушка.

Бетонные плиты для забора

Ограждение частного дома служит надежной защитой от незваных гостей, а также придает постройке завершенный вид, и даже выступает в роли украшения участка. На строительных рынках представлены красивые, разные по форме изделия высокого качества. Сегодня материалов для постройки заборов вокруг дома или приусадебного участка существует большое количество. Ограждение должно быть оптимальной высоты, слишком высокий забор закрывает красоту вашего дома и превращает его в крепость. Особенно усиливается такое ощущение, если заборы сделаны из бетонной плиты. Современные методики возведения забора из бетонных плит настолько просты в освоении, что научиться им может любой желающий сделать бетонный забор собственноручно.

Технология установки бетонного забора
