Запор для металлических и деревянных ворот — фото

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

1. Электромагнитные.
   Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
2. Электромеханические.
   Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

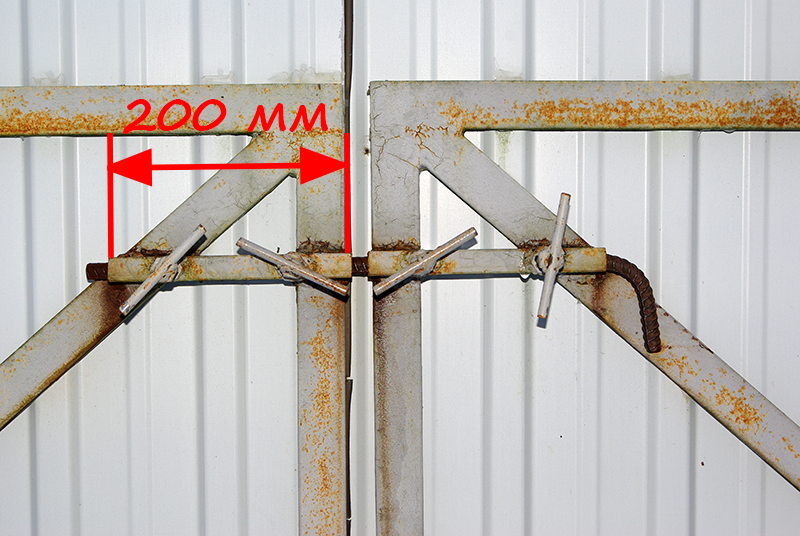

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

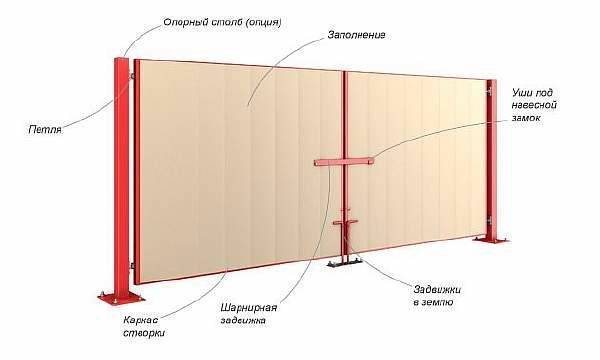

Замки и засовы для ворот распашных

Защита своей территории от несанкционированного проникновения стала наиболее востребованной задачей для современного человека. Чтобы надежно запереть ворота, понадобится правильно выбрать засов. На решение влияют такие факторы, как: ширина створки, масса ворот, особенности климата в данном регионе, конструктивные особенности изделия. Запор для распашных ворот можно выполнить своими руками.

Как показала практика, далеко не все ворота способны сдержать злоумышленников. К примеру, металлические прутья, из которых выполняется большинство легких металлических ворот, способен перегнуть даже человек средней комплектации. Для надежной защиты территории понадобится устанавливать внушительные ворота, которые будут заперты на прочный засов.

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

На фото изображен обычный засов.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Засов

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом

Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр. Среди самых распространённых типов засовов стоит отметить такие:

Среди самых распространённых типов засовов стоит отметить такие:

1. Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.

   Запор шлагбаум, длинным деревянным брусом

   Поворотный запор

   Короткий поворотный запор

2. «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.

   Запор щеколда можно устанавливать при прочной фиксации одной из створок

3. Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
4. Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

1. Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
2. Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
3. Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
4. Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Особенности стопоров

Наиболее простую конструкцию имеет стопор для ворот. Это засов, который устанавливается вертикально. Его принцип действия аналогичен функциям стандартного шпингалета. Предназначается для удержания в открытом состоянии откатных и распашных конструкций.

Воротные стопоры – высокое качество, надежность, безопасность

Главным преимуществом является надежность. Ворота не закроются самостоятельно даже в том случае, если сила ветра составит 10 м/с.

Установить стопоры можно самостоятельно

Это очень простая, сильная модель. Сделать ее самостоятельно сможет даже тот, кто не обладает должными знаниями и умениями в области сварочных работ. Для фиксации модели используются специальные болты.

Если гараж имеет выход с калиткой, устройство используется не только как фиксатор, но также и как запор.

Главный минус – ворота фиксируются только в одном направлении. Отверстия под штырь страдают от грязи, которая постоянно туда набивается. Также появляется нужда в установке сразу нескольких труб.

Простейшая конструкция

Самый элементарный и недорогой фиксатор гаражных ворот.

Упор-стопор – идеальное решение для деревянных ворот

Предназначается для конструкции, обшитой деревом.

Для того чтобы сделать его своими руками, нужно:

1. Найти деревянный брус подходящего размера.
2. «Вооружиться» форточной петлей.
3. Один из концов петли как можно жестче закрепить на одной из сторон бруса.
4. Второй конец зафиксировать подвижным способом на створке ворот.
5. «Нерабочую» трубу поднять наверх, удержать при помощи веревочной петли.

Для фиксации ворот требуется опустить трубу. Если появляется надобность в увеличении площади, верхняя часть трубы аккуратно срезается под определенным углом.

Карабинный упор

Недорогой и оригинальный аналог.

Дешевый аналог

Его также можно сделать самостоятельно, без привлечения специалистов. Необходимые инструменты:

• герметичный клей;
• стропа (грузовая. На конце должен находиться металлический крюк);
• метчик М8 (на него необходим вороток);
• карабин (маленький);
• дрель (размер сверла – Ф7);

Необходимо найти подходящий рым-болт

рым-болт (резьба – М8).

1. Высверлить на внутренней стороне рамы 2 ямки. Высота должна быть одинаковой. В них осуществляется нарезка резьбы.
2. Аккуратно обмазать рым-болты герметичным материалом.
3. Вкрутить рым-болты в выполненные ямки.
4. Надеть карабины.
5. Продеть сквозь карабины стропы.

Как и чем закрывать калитку?

Как и чем закрывать калитку?

Любая дверь должна быть оборудована устройством, которое могло бы удерживать ее как в закрытом, так и в открытом положении. Фиксация предполагает применение самых различных устройств.

Самое простое из них – дверной крючок. Но это не самый лучший запор для калитки, ведь его подвесная установка очень неудобна.

Преимущества установки щеколды

Щеколда на калитку – очень нужная и практичная вещь.

Ее главными плюсами являются:

• Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
• Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.

Как изготавливается засов?

Для того чтобы своими руками изготовить засов, необходим набор следующих материалов и инструментов:

1. Щеколды.
2. Бруски деревянные.
3. Швеллеры.
4. Дрель.
5. Болты и гвозди.
6. Сварочный аппарат.
7. Крепкая веревка.

Все перечисленные элементы наверняка найдутся у любого хозяина. Как правило, засов на калитке может быть накладным или врезным. Они отличаются по конструкции, но действуют примерно одинаково.

Как установить запор на калитку с веревкой и щеколдой?

Чтобы установить такой засов, необходима щеколда, оборудованная фиксатором с одной стороны. Ее закрепляют под углом 40 градусов.

Потом протягивают своими руками сквозь направляющие кольца прочный шнур, окончание которого размещают в доступном месте.

Конец этого шнура нужно будет дергать для того, чтобы калитка открылась.

Этот метод установки запора на калитку является удобным только для хозяев, у посетителей могут возникать определенные проблемы.

Как установить запор со щеколдой и балкой?

Такой засов является отличным способом для установки на металлическую калитку. В нем есть один нюанс: брусок, который вращается на круглой панели, открывается изнутри ручкой. Хотя сложно даже предположить, что она способна вращаться.

Вертушка из доски

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку. Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Как сделать защелку на ворота своими руками

Сделать защелку на ворота своими руками достаточно просто при наличии элементарных навыков сварки и нужного инструмента. Поскольку конструкции отдельных типов изготавливаются по-разному, для примера остановимся на простом варианте запорной системы — щеколде с пружиной.

Необходимый материал

Для работы вам понадобятся:

• металлические пластины нужного размера;
• стальной стержень;
• ушко из металла;
• пружина;
• металлический трос.

Необходимый инструмент

Подготовьте инструменты, которые потребуются при изготовлении щеколды:

• тиски;
• рулетку;
• карандаш;
• ножовку по металлу;
• молоток;
• отвертки и гаечные ключи;
• шуруповерт;
• электродрель;
• сварочный аппарат.

Этапы работ

1. Разметка. Определите место, где планируете разместить задвижку. Сделайте пометки на воротах или калитке при помощи рулетки и карандаша.

2. Чертеж. Начертите схему будущего запора. Конструкция защелки гаражных работ в схематичном виде представлена ниже.

   Изображение № 5: схема защелки для изготовления своими руками

3. Изготовление каркаса. Приварите к металлической пластине держатели для стержня. Закрепите на стержне ручку и вставьте ее вместе с пружиной в готовый каркас.
4. Монтаж изделия. На металлические створки защелку монтируют с помощью сварочного аппарата или используют винтовое соединение. Если ворота деревянные, подойдет простое крепление на саморезах. Напротив стержня сделайте отверстие для фиксации задвижки.
5. Изготовление торсионного механизма. Вы практически закончили — защелка на ворота своими руками сделана и установлена. Однако пока что открывать ее можно только с внутренней стороны. Чтобы модернизировать запор, соорудите торсионный механизм. Возьмите металлический трос, просверлите для него отверстие в нижней части створки. Зафиксируйте трос на ушке задвижки и протяните свободный конец на внешнюю сторону через отверстие. Теперь, дернув за трос, вы сможете открыть щеколду извне.

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

• корпуса-направляющей;
• засова;
• ответной планки;
• ручки для манипуляций;
• ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
2. Соединяют детали шпингалета сваркой.
3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
4. Окрашивают детали.
5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Материалы и инструменты

Для изготовления металлического запора потребуются следующие материалы и приспособления:

• ножовка по металлу;
• сварочный аппарат;
• тиски;
• молоток;
• металлический штырь (труба);
• трубы небольшого сечения.

Прежде чем приступать к работе, необходимо просчитать длину запора.

Нарезка деталей и сбор конструкции

Расчет количества используемого материала ведется в зависимости от типа выбранной конструкции. Для шпингалета потребуются 3 трубки небольшой длины и металлический прут, который будет щеколдой.

Материал нарезается согласно произведенным размерам. Длина металлического прута должна быть такой, чтобы часть материала можно было загнуть. В конце заготовки рекомендуется приложить к воротам и проверить, свободно ли движется щеколда в трубах.

Монтажные работы

На гаражных воротах сначала отмечаются точки для фиксации труб. Затем последние крепят посредством сварки. Использовать в данном случае винты не рекомендуется, так как часть последних окажется снаружи. В конце в трубки вставляется металлический штырь.

В случае если монтируется вертикальная конструкция, порядок работы немного меняется. Сначала на дверцы привариваются трубы. Далее в раме, посредством дрели и сверла по металлу, формируются отверстия, диаметр которых соответствует размерам металлического прута. Следом за этим на створки привариваются крючки, предназначенные для крепления щеколды после открытия ворот.

При проведении монтажных работ важно добиться того, чтобы все трубы располагались в одной плоскости. Несоблюдение этого правила приведет к тому, что щеколда не будет запираться

Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину.

Запор для распашных ворот считается самым надежным способом заблокировать створки. Он фиксирует их и препятствует открыванию снаружи даже при значительной нагрузке и грубой силе. Разблокировать такие полотна можно только с внутренней стороны. Как сделать подобный запор для ворот своими руками – рассмотрим ниже.

Видео по теме «Простой фиксатор для ворот. clamp for gate»

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

• горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
• вертикальные, имеющие такое же расположение;
• дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров.
Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12

Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек).
Подготавливаем болт. Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани.
Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками.
На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае.
Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт

Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора

Снаружи шляпка должна быть скрытой.
Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Что можно сделать самому

Как сделать запор–фиксатор?

Ворота.

Ворота.

Фиксатор.

Запоры-фиксаторы применяются в основном не предназначенным для въезда на территорию участка ворот, а для фиксации гаражных. Такой механизм обычно ставится парно – сверху и снизу.

Многие народные умельцы используют готовые варианты такого устройства, оставшиеся после демонтажа грузовых автомобилей. Также можно для этих целей воспользоваться отрезком стального прута, который сгибается и фиксируется петлями на створки ворот. Чтобы щеколда плотно удерживала створки в закрытом положении, в раме просверливаются отверстия, куда будет входить прут.

Шпингалеты – просто и надежно

Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.

Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.

Как сделать простой шпингалет:

• нужно два металлических прутка (диаметр больше 10 мм);
• к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
• для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
• привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
• на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
• дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.

Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.

Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.
