Проведение замеров
Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.
Для этого понадобятся:
- Рулетка.
- Уровень строительный.
- Металлический метр.
Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:
- Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
- Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
- При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
- ширина – от 250 до 550 сантиметров;
- высота — от 210 до 240 сантиметров.
Чертеж рамы для проема в гараже
Чертеж ворот
Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.
Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.
Чертеж гаражных ворот
На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.
Чертеж калитки
Калитка для гаражных ворот
Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.
Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.
Конструкция гаражных ворот
Проем для устройства подъемных ворот
Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.
Для этого, прежде всего, определяются размеры проема:
- Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
- Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
- для осевого привода – от 35 до 45 сантиметров;
- для цепного редуктора – от 24 до 36 сантиметров.
Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.
Чертеж проема ворот
На рисунке в проеме:
- B — ширина в свету;
- H — высота в свету;
- b1 — левый заплечик;
- b2 — правый заплечик;
- h – притолока.
Сборочный чертеж подъемных ворот
После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.
Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.
https://youtube.com/watch?v=5WEpOnTbuao
Чертежи, схемы и эскизы для изготовления распашных ворот своими руками
Конструкторскую документацию для изготовления распашных ворот своими руками можно заказать у специалиста, который вам вначале составит эскиз, а затем чертеж конструкции.
Если же вы решили заняться составлением чертежа самостоятельно, то следующие советы вам точно не помешают.
Первое, что вы должны сделать – определиться с шириной проема ворот, высотой ворот, а также моделью каркаса.
В процессе подсчета и составления схемы, нельзя забывать о правильном распределении нагрузки по створке, учитывая крепление на боковые петли, вес которых ляжет грузом на боковые опоры.
Второй важный момент – ширина распашных ворот. Идеальный размер – 4 метра – позволит без труда въехать любому автотранспорту
Однако здесь важно помнить, что ширина створки пропорциональна нагрузке на опоры, поэтому опоры важно спроектировать максимально мощными
Монтаж калитки
Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.
Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.
Рама и фурнитура калитки
Без сварочного аппарата не обходится ни одна стройка.
Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.
Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.
Установка калитки на опорные столбы
Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.
На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.
Обшивка двери и ее дизайн
Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.
Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.
Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.
Особенности выбора профлиста
Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия
Именно гофра отвечает за жесткость листа.
Обозначение профнастила:
- «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
- «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
- «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.
Варианты профнастила с размерами
Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.
При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.
Схема установки конструкции
Изготовление и воротных створок
Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м
Кроме того, важно помнить, что между створками должен быть зазор в 1 см.
Изготовление воротных створок предполагает выполнение следующих работ:
- Изготавливается каркас:
- 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;

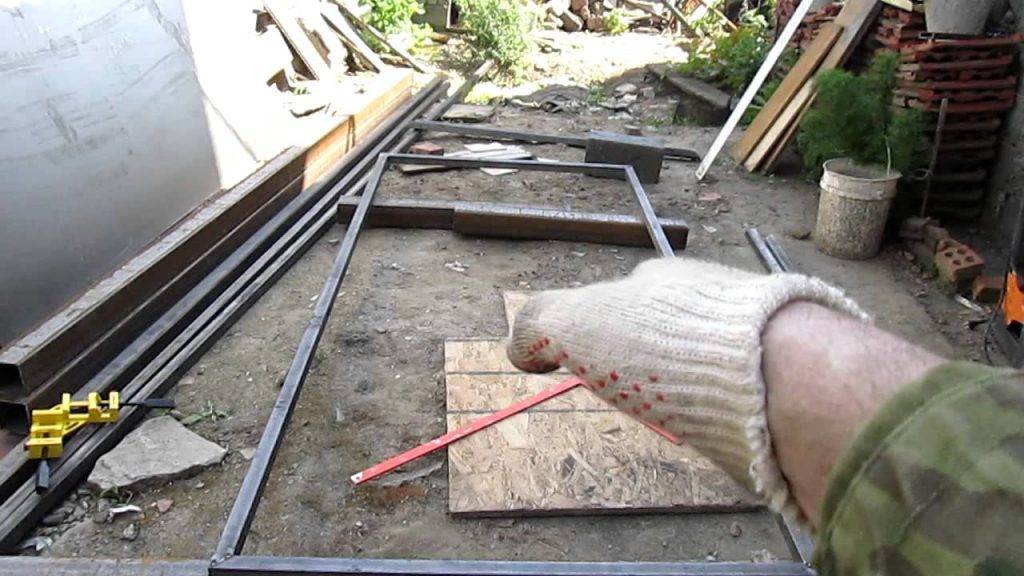

- 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
- 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
- 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
- Стыки каркаса свариваются при помощи сплошного шва.
- После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
- Далее каркас усиливается:
- 1) берется профильная труба 20х30;
- 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
- 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
- 4) вырезанные элементы приваривают к каркасу.
- Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.
Достоинства и недостатки
Изготовление ворот с использованием профилированной трубы дает такие преимущества:
- Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
- Низкие цены на материалы сокращают траты на строительство.
- Металлопрофиль легко поддается обработке, свариванию.
- Конструкция получается прочной и жесткой.
- Смотрятся такие ворота аккуратно и красиво.
Материал в тему: «Как правильно сварить откатные ворота»
Из недостатков:
- Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
- При креплении профиля резьбовыми элементами есть риск деформации изделия.
Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.
Чертёж – это неотъемлемая часть начальных работ
Что бы установить правильно ворота и калитку из профильной трубы нужно выполнить на первоначальном этапе хотя бы элементарный чертёж с расчетами. Что необходимо знать и какие значения могут понадобиться:
- размеры ворот.
- Толщина опорных труб.
- Расстояние до столбов.
- Размеры дополнительных частей каркаса.
Важно, что чертёж облегчит вам жизнь и позволит максимально точно рассчитать строительный материал и сварку каркаса. При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже
Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками
При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже. Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками.

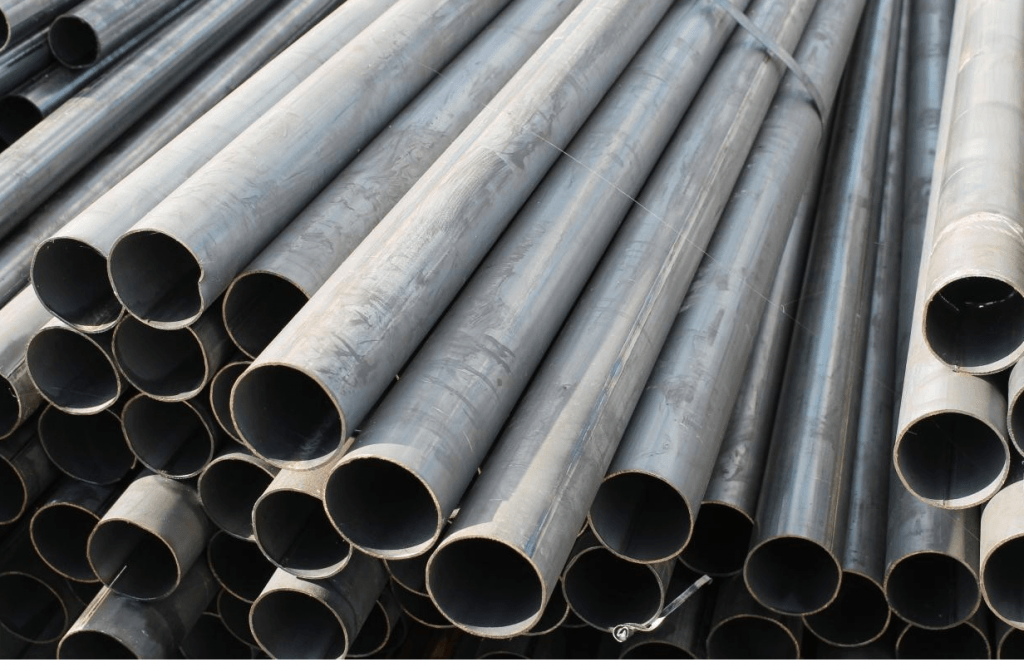

Профтрубы для ворот
Использовать профтрубы при создании ворот стали сравнительно недавно. Этот материал имеет несколько видов сечения, из которых выделяют прямоугольную, квадратную, овальную и округлую форму.
Кроме того, трубы делят на различные категории по материалам и прочности стали. Из них выделяют следующие типы:
- углеродная;
- нержавеющая;
- оцинкованная сталь.
Создание красивого внешнего вида частного дома начинается именно со стен и ворот, но это не главное их качество, ведь они в первую очередь повышают уровень безопасности хозяев и имущества.
Соответственно, для изготовления ворот выбирают только углеродную или оцинкованную сталь. Нержавеющая сталь отличается высокой долговечностью, но не способна выдерживать большие нагрузки, поэтому подходит больше в качестве основы для калитки.
Цена распашных ворот
Сколько стоит установить ворота, зависит от того, какая часть работ уже собрана без услуг строительной компании. Если работы производились самостоятельно, нужно будет заплатить лишь за стройматериалы, которые потребуются для монтажа. Как правило, расценки варьируются в пределах 32000–37000 руб.
Монтаж распашных створок с калиткой
Но полностью конструкцию ворот можно и не ставить самостоятельно. Приобрести и установить эту воротную систему под ключ можно в строительных отделах многих специализированных магазинов, которые занимаются производством металлоконструкций.
Здесь можно заказать сборку этого изделия по своим чертежам, причем получив бесплатную консультацию. Заказанные по собственному эскизу воротные системы из профнастила рассчитываются отдельно в каждом конкретном случае.
Если по определенным причинам после сборки створок потребовалось привлечь для монтажа строителей, то к общей смете нужно добавить работу специалистов в районе 3000–6000 руб.
Двор частного дома
Это довольно экономичный и долговечный вид ограждения. Причем огромная гамма изготавливаемых расцветок дает возможность подобрать самые подходящие изделия для каждого участка.
Выбираем необходимый материал
Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:
- Оцинкованная.
- Нержавеющая.
- Углеродистая.
Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.
В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:
- на бесшовные;
- сварные.
В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.
Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.
Инструкция по самостоятельному изготовлению кованой калитки: подготовительный этап
Декоративные особенности таких конструкций в первую очередь зависят от того, каким методом была изготовлена калитка. Существует два популярных способа производства кованых изделий: холодная ковка и горячая. В первом случае для производства используются различные формы и приспособления, посредством которых сгибается металл. Этот метод является наиболее популярным на сегодняшний день, так как позволяет выполнить кованую калитку своими руками.
Горячая ковка не так распространена, так как требует наличия профессионального оборудования. Некоторые умельцы используют для нагрева металлических прутьев бюджетные инструменты (например, газовую горелку).
Чтобы сделать кованую калитку своими руками нужно создать эскиз
Перед тем как приступить к самостоятельной сборке кованой конструкции, следует провести соответствующую подготовку. Такая работа включает в себя два действия: составление эскиза и организацию разметки. В случае необходимости можно взять из интернета готовый эскиз кованой калитки. Фото таких чертежей без труда можно найти на профильных сайтах. Кроме этого, потребуется подготовить все нужные для этой работы инструменты:
- станок (для формовки фигурных деталей);
- сварочное оборудование;
- молоток;
- клещи и плоскогубцы;
- напильник.
- измерительная рулетка.
Кованая калитка и забор могут быть расположены на разной высоте
Проект должен учитывать, из какого материала будут формироваться фигурные элементы. Как правило, для этих целей используются прутья, диаметр которых варьирует от 10 до 14 мм. Такие размеры идеально подходят для отдельных деталей кованых ворот и калитки. Эскизы, фото, а также инструкция по сборке – все это необходимо учесть во время работы.
Создавая калитку своими руками нужно подумать и о материалах для художественных элементов
Ковка и сварка калитки своими руками: рекомендации
Самостоятельное производство отдельных элементов ковки является довольно сложным занятием. Для того чтобы упростить работу, можно приобрести сложные фигурные элементы, которые выполнить вам не под силу, отдельно. Это позволит значительно упростить и ускорить работу.
Сборка калитки начинается с организации каркаса. Как уже говорилось выше, для этой цели необходимо подготовить профтрубы. Все отдельные элементы потребуется выложить на ровную поверхность и соединить их с помощью сварки
Важно запомнить, что для начала стоит выполнить прихваты, после чего проверяется, насколько ровным получился каркас
Устанавливаю кованую калитку нужно убедиться в том, что ее размеру соответствуют эскизу
Далее измеряются габариты конструкции и сверяются с размерами, указанными в эскизах. Если все выполнено правильно, то тогда можно приступить к капитальной заварке каждого стыка. Перед этим рекомендуется изучить фото кованых калиток. Цена и расход материала самостоятельно собранной конструкции может быть в несколько раз ниже покупных аналогов, причем такие изделия в красоте не уступают заводским аналогам.
После сборки каркаса необходимо изготовить кованые составляющие. В домашних условиях рекомендуется использовать холодную разновидность формовки. Все отдельные элементы нужно тщательно измерить, так как они обязательно должны совпадать с рисунками, указанными в эскизе. Если вы не уверены в своих силах, то тогда лучше всего купить кованые ворота с калиткой или отдельную конструкцию для изгороди.
Кованые художественные элементы привариваются к калитке отдельно
Специалисты рекомендуют обратить внимание на то, что при сгибании деталей необходимо быть очень внимательными. Это связано с тем, что неправильно согнутое изделие практически невозможно исправить. После изготовления нужного количества кованых элементов производится их распределение по полотну калитки
Затем остается только приварить их. Таким образом производится сборка калитки своими руками
После изготовления нужного количества кованых элементов производится их распределение по полотну калитки. Затем остается только приварить их. Таким образом производится сборка калитки своими руками.
Приобретение кованой калитки позволяет подчеркнуть индивидуальность вашего участка. Декор забора, ворот и створки может быть самым разным и зависит от множества факторов. Но основным из них является ваш вкус. Современные станки позволяют изготовить очень красивые и замысловатые узоры, способные стать украшением, независимо от особенностей окружающего ландшафта.
Поэтапный монтаж откатных ворот
Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.
Этапы:
- Возведение стоек;
- Подготовка фундаментной основы;
- Создание полотна;
- Установка ворот.
Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.
Установка столбов
Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.
Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.
Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.
При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.
Строительство фундамента
Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.
Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.
Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.
Этапы создания фундамента:
- Подготовка траншеи (метр-полтора);
- Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
- Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
- Прутки, лежащие друг напротив друга, скрепляют попарно;
- В яму устанавливают закладную, подгоняют швеллер;
- Монтируют опалубку и пояс из арматуры;
- Заливают цементным раствором, утрамбовывают.
Изготовление створки
Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.
Полотно сваривают снизу вверх.
Этапы:
- Создают наружную раму. Она исполняет роль главного каркаса полотна;
- К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
- Сварочные швы шлифуют, а сами ворота грунтуют;

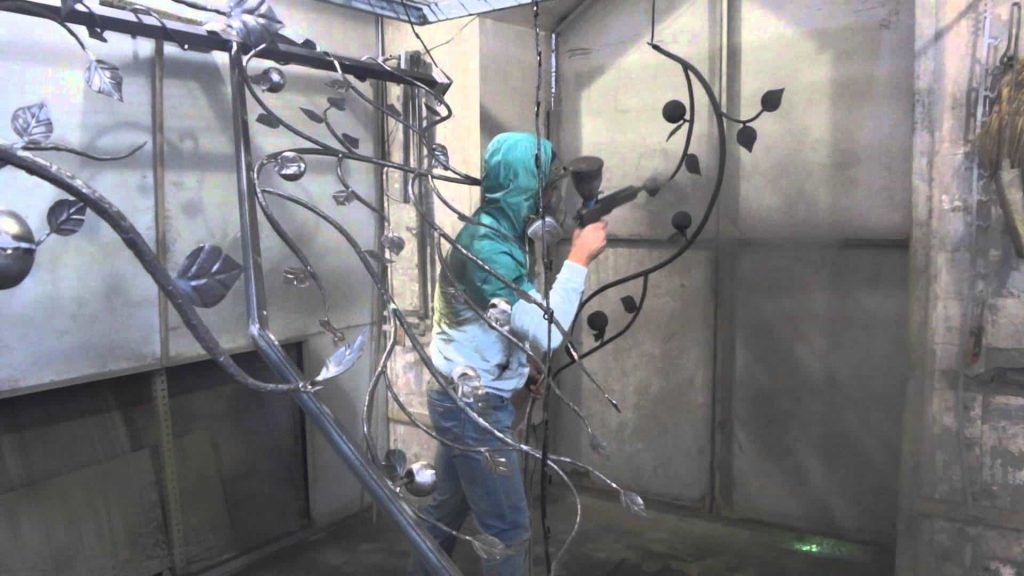

- Пульверизатором красят в 2-3 слоя;
- Воротное полотно обшивают профлистом, который закрепляют метизами.
Инструкция по сборке конструкции
Этапы сборки:
- Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
- Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
- Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
- При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
- Подваривают пластины регулировки;
- Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
- Проверяют вертикальность положения строительным уровнем;
- Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
- Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
- Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
- При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.
По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.
Как правильно установить откатные и распашные ворота
Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.
При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.
Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.
Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.
Автоматика от разных производителей
Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.
Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.
У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.
Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.
Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.
Перейти в категорию товаров
Раздвижной тип ворот с калиткой
Многие люди считают, раздвижные ворота большой роскошью, которая доступна не всем, но это не так. Сегодня такой тип ворот могут себе позволить не только богатые люди.
Каркас раздвижных ворот из профильных труб
Такой тип ворот достаточно прост в изготовлении и установке, а, значит, их запросто можно устанавливать своими руками. Главным условием, которое обязательно должно соблюдаться при изготовлении забора из профилированного листа, является точность расчетов. Например, металлическая рама должна изготавливаться строго с соблюдением размеров и без каких-либо горизонтальных отклонений. Изготовление раздвижных ворот с калиткой из профильных труб производится из таких материалов:
- Металлическая рама;
- Роликовый механизм;
- Профилированные листы или какой-либо другой материал.
Изготовление и установка откатных ворот выполняется в такой последовательности:
Готовые ворота с калиткой из профильных труб и профлиста
- Рассчитать размеры конструкции;
- Рассчитать массу конструкции;
- Сделать чертеж;
- Приобрести необходимые материалы;
- Разметить материал;
- Разрезать материал;
- Сварить конструкцию;
- Установить откатную фурнитуру;
- Установить каркас;
- Загрунтовать и покрасить ворота;
- Обшить каркас;
- Сварить каркас с ковкой (необязательно);
- Установить радиоуправление (необязательно).
Но прежде чем переходить к изготовлению, вы обязательно должны сделать чертеж будущей конструкции. Во время разработки чертежа вы непременно учитывайте, что сбоку должен оставаться промежуток, который будет равен половине размера ваших ворот. Для того чтобы они прослужили долго, нужно правильно рассчитать массу конструкции и определиться с материалом.
В первую очередь нужно в вертикальном расположении забетонировать опорные столбы , а уже после этого можно заливать фундамент. Глубина фундамента и погружения опор в землю должна быть не меньше метра, а длина фундамента должна составлять половину от ширины ворот.
крепятся профилированные листы
Процесс установки распашных ворот

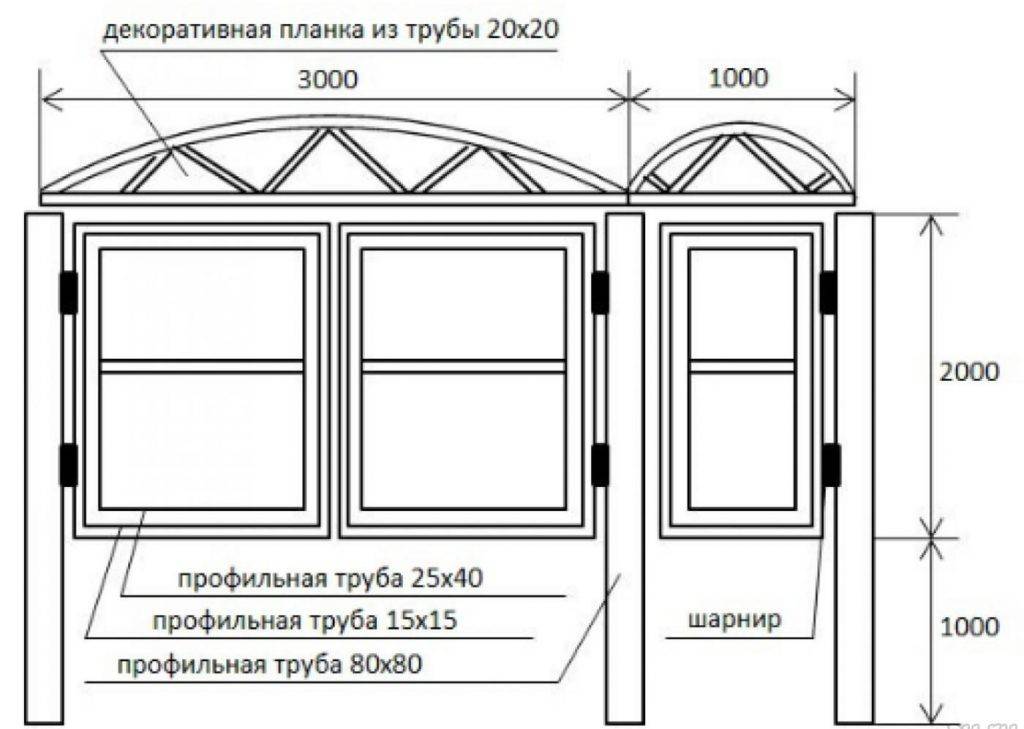

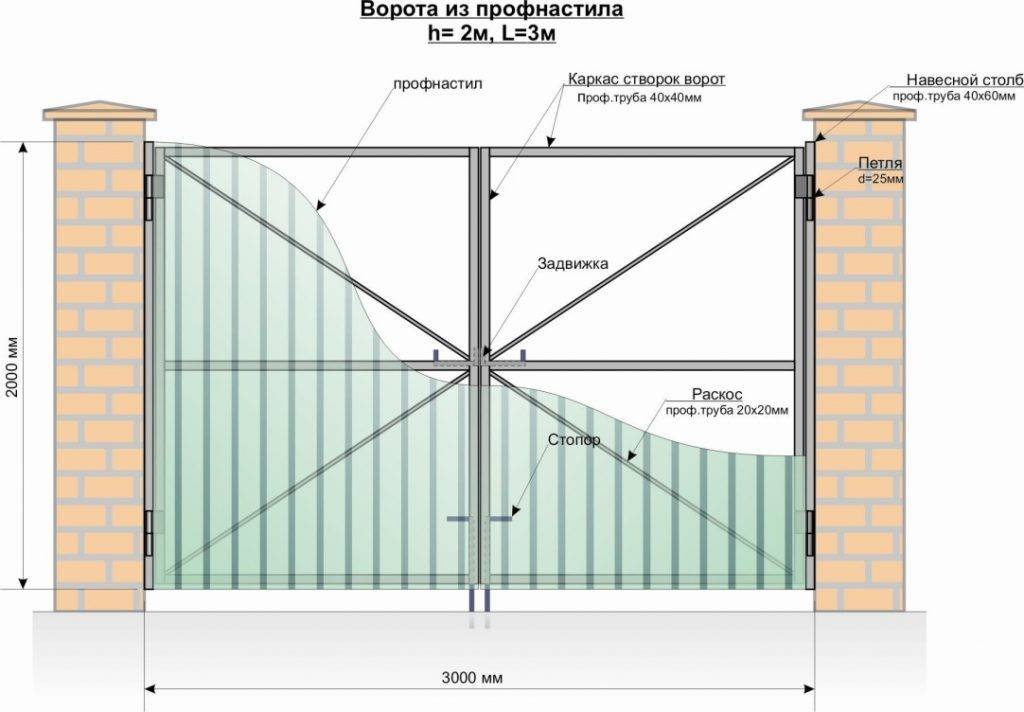

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.
Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:
- профильные трубы разного сечения;
- металлические уголки;
- профиллированные листы;

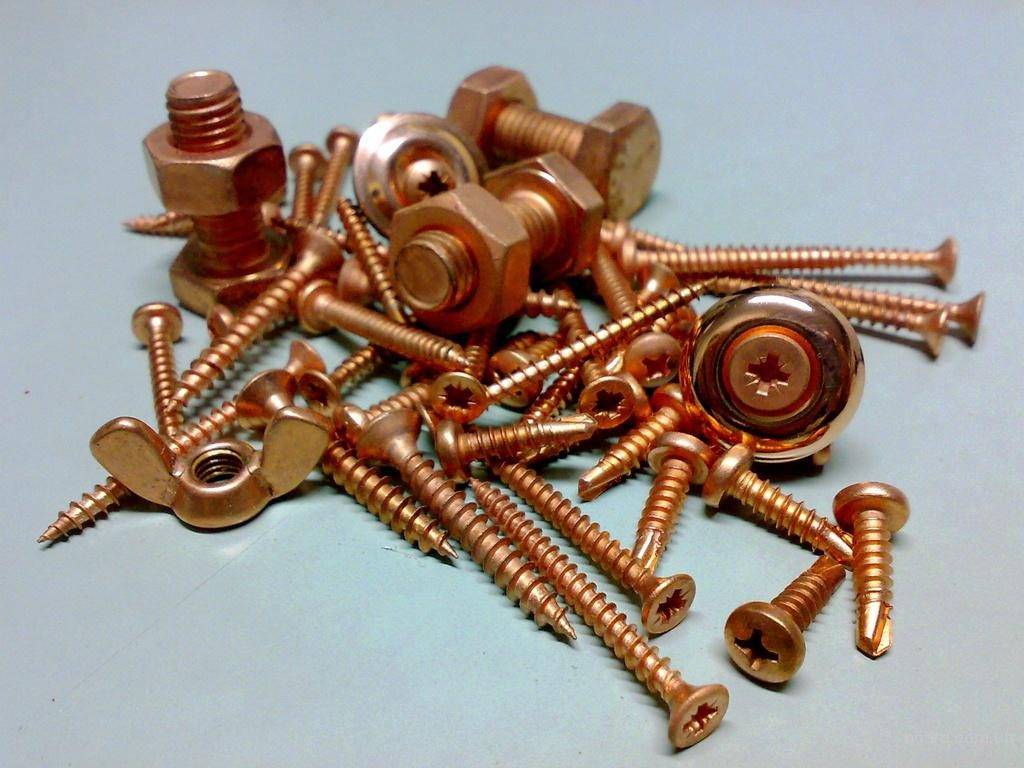

- саморезы, болты, заклепки;
- цемент;

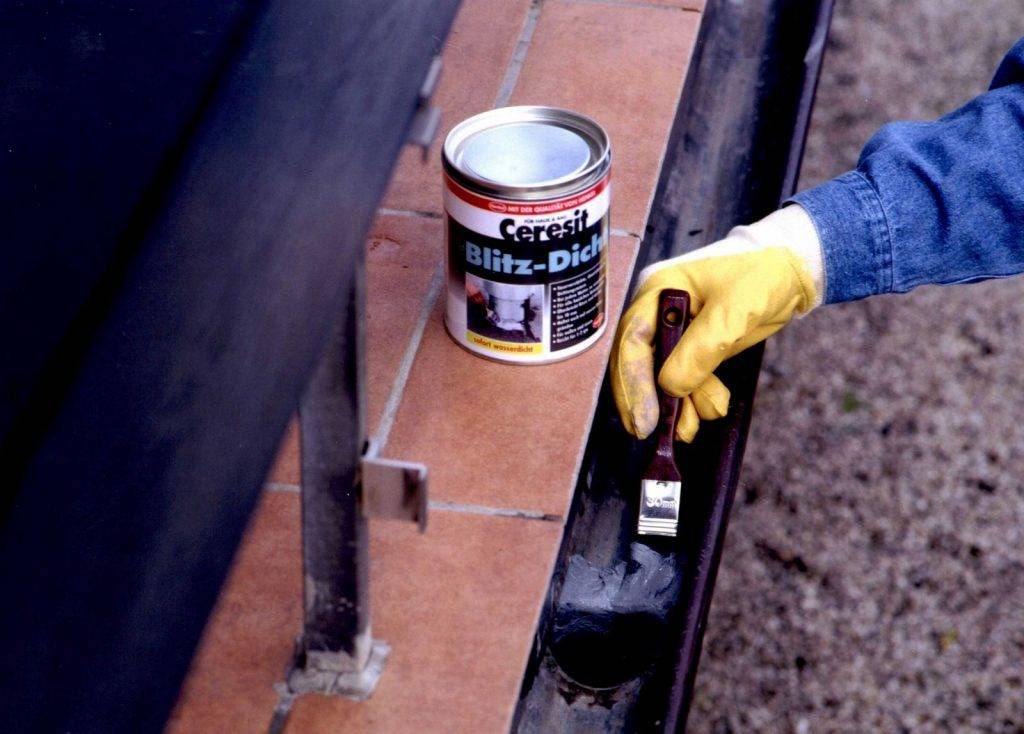

- грунтовка и краска по металлу;
- электроинструменты;
- сварочный аппарат.
Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.
Установка опоры
В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.
Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:
- Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
- Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
- Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
- В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
- Столбы заливаются бетонным раствором.
Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.
Изготовление рамы
Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.
Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

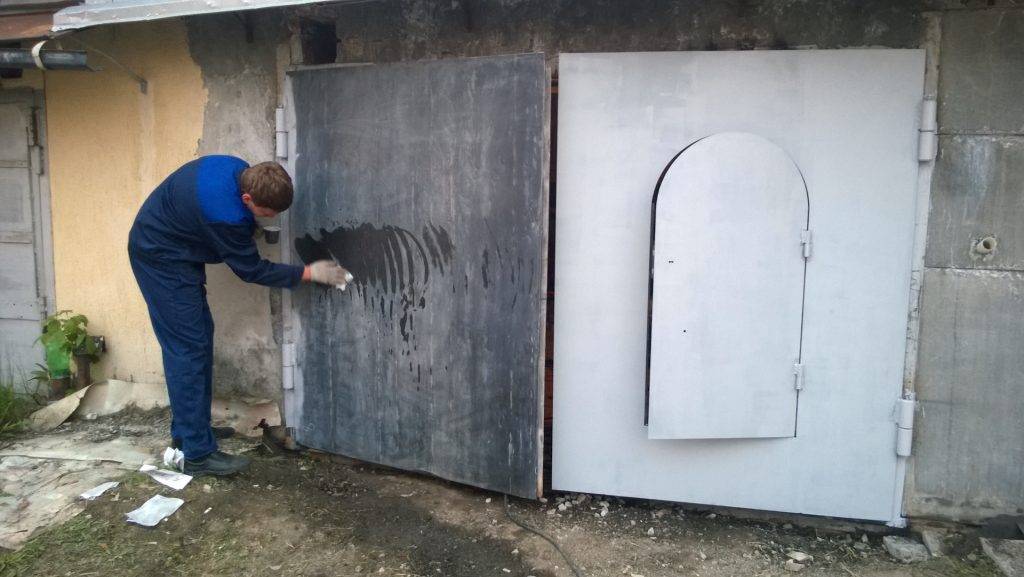

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.
Установка обшивки
Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.
После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.
