Как подключить дверной звонок своими руками: схема и порядок установки

Преимущества и недостатки проводных схем подключения

Установка проводного подключения кнопки звонка к основному блоку потребует прокладки скрытого кабеля в стене, а, соответственно, вызвать нарушение внешней отделки стен. Также потребуется опыт монтажа кабелей и восстановления наружной отделки стен. Если звонок устанавливается в частном доме, то тянуть кабель по улице, а затем вводить в помещение достаточно затруднительно. Но после завершения установки будет получена надёжная система оповещения, которая может работать от сети в основном режиме и от батареек в аварийном, а также быть легко заменена на другую без демонтажа кабеля.

Беспроводной

Легче всего подключить беспроводной звонок, т.к. для этого не потребуется иметь дело с электропроводкой. Чаще всего кнопка и основной блок работают от батареек, поэтому все что нужно – закрепить все элементы на стене. Кнопку можно посадить на двухсторонний скотч либо пробурить небольшое отверстие в стене и вбить дюбель-гвозди. Сам дверной звонок можно также закрепить на стене либо просто поставить на шкаф в подходящей комнате. В некоторых моделях беспроводных устройств кнопки работают от батареек, а основной блок нужно подключить в розетку, как показано на фото ниже. В этом случае сложностей в подключении также не должно быть.

Кстати, рекомендуется устанавливать кнопку на высоте 1,5 метра от пола. Такая высота считается наиболее комфортной для включения/выключения сигнала. Что касается оптимальной высоты установки розеток от пола, об этом мы говорили в соответствующей статье.

Пошаговая инструкция по монтажу звонка

Сколько стоит умный дом

Все цены актуальны на 28 августа 2021 года.

Площадь квартиры — 57 квадратных метров.

Некоторые полезные функции моего умного дома:

• Свет может автоматически выключаться, если в помещении никого нет в течение определённого времени.
• Робот-пылесос убирает в квартире, когда никого нет дома.
• Дом может автоматически проветривать помещение и нагревать воздух (или как минимум оповещать хозяина о необходимости это сделать).
• Когда никого нет в квартире, система может сообщать через мессенджер о звонящем в дверной звонок и даже добавить к сообщению фотографию или видеофайл с камеры.
• Дом сообщает о протечках голосовым сообщением из колонок, продублировав сообщение в Телеграм.
• Дом всегда расскажет о погоде, когда собираешься на улицу, и заботливо напомнит о необходимости взять с собой зонт.
• Открывает утром шторы и закрывает их вечером.
• Будит любимой музыкой и напоминает о делах на день.
• Можно выключить свет даже в другой комнате голосовой командой вроде «выключи свет в спальне».

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

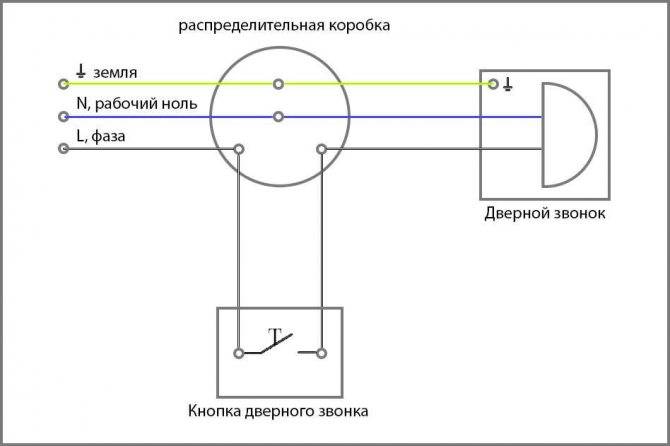

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

• http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
• http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
• http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
• http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Правила подключения

Подключение устройства производится в несколько этапов, но перед тем, как установить дверной звонок, нужно тщательно продумать его расположение. Учтите, что звук сигнала должен хорошо прослушиваться во всех помещениях, особенно это актуально для частных домов. Некоторые модели могут дополняться несколькими динамиками, которые можно расположить в разных частях дома. А при существовании нескольких входов можно приобрести дополнительную кнопку вызова.

Итак, как подключить дверной звонок:

Беспроводные. Схема подключения такого дверного звонка своими руками самая простая. Для начала установите кнопку вызова в удобном месте

Затем определите куда подвесить динамик, беря во внимание радиус действия устройства с учетом возможных преград для сигнала. Элементы крепятся на болты или липкую ленту.

Проводные

Здесь нужно заранее разобраться, как именно подсоединить дверной звонок. Учтите, что придется протягивать провод, соединяющий оба устройства, поэтому заранее продумайте оптимальный путь. Желательно замаскировать его в стене, под навесным потолком или плинтусом. От кнопки идет провод к динамику, а оттуда – к розетке или напрямую к электросети. Для безопасности работ предварительно отключите напряжение в распределительном щитке. Сам принцип подключения состоит в следующем: для начала выводятся провода для подключения прибора (фаза и ноль), питающий провод заводится в корпус динамика звонка и крепится в клеммы. Вторая часть выводится к кнопке вызова, к звонку подводится питание и проверяется его работа.

Видеозвонки. Основное отличие – дополнительное размещение камеры над дверью и экрана для приема картинки.

Схемы подключения различных типов дверных звонков

Разновидности

Среди большого количества звонков, предлагаемых производителями, имеются специализированные модели, имеющие свои особенности. Наиболее распространёнными вариантами являются следующие:

• В модели предусмотрена одна кнопка и два динамика. Такой звонок подойдёт для большого дома, в котором сигнал от одного динамика может быть не везде слышен.
• Использование устройств с двумя или тремя кнопками. Это удобно для частного дома, где имеется, например, две или три калитки.
• Морозостойкий вариант предусматривает внешнюю часть, которая способна безотказно работать при низкой температуре. В ней обычно не используются собственные элементы питания. В таких моделях имеется высокая степень влагозащиты.
• Водонепроницаемые модели имеют надёжную защиту от мелких брызг и капелек дождя. Если пойдёт ливень, то влага может проникнуть внутрь. Чтобы обеспечить надёжную защиту от непогоды, нужно будет установить козырёк.
• В антивандальных устройствах используется особый корпус, который будет сложно демонтировать.
• Существуют модели, имеющие световой режим сигнализации. Они могут работать бесшумно. Это может быть удобно, например, при использовании в ночное время.

Выбор делают в соответствии с условиями эксплуатации беспроводного звонка. Если, например, предполагается использовать в течение всего года, то выгодно использовать морозостойкую модель. При эксплуатации в летний период, можно использовать модель без такой защиты.

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

• Выберите наиболее подходящие места для установки кнопки и основного блока.
• Отключите вводные автоматы на распределительном щитке.
• Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
• От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
• Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
• Подключите ноль напрямую к основному блоку.
• Соедините фазу кнопки с фазой дверного звонка.
• Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
• Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
• Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

1. фаза от сети 220 (на нее и сработал индикатор);
2. ноль от сети 220;
3. провод, идущий на кнопку;
4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!

Будет полезно прочитать:

Беспроводной дверной звонок своими руками

Беспроводная модель дверного звонка

Бытовые гаджеты постоянно усовершенствуются, меняется их дизайн, они становятся универсальными и компактными приборами. Сейчас не новость звонок для двери с набором мелодий в mp3 формате или воспроизводящий человеческий голос.

Растущая популярность беспроводного звонка связана с легкостью монтажа, при котором не требуется использовать коммуникационные провода и сверлить дырки в стенах для кабеля. Такую модель можно устанавливать на определенном расстоянии от частного дома на воротах или дверях квартиры.

Схема беспроводной конструкции состоит из таких частей:

• передатчика, генерирующего высокочастотные звуки;
• транзистора;
• батарейки мощностью 12 вольт;
• 2-х параллельно подключенных контуров, выполняющих роль антенны;
• приемника с частотой передачи 433 МГц.

Схема работы бытового прибора отличается простотой. От передаточного устройства поступает сигнал на детектор, который принимает его и отправляет на усилитель. Потом сигнал поступает на чип. На нем формируется будущий звуковой сигнал, который слышит человек.

Виды звонков

Для начала необходимо выбрать дверной электрический звонок. Основное различие среди них – это питающее напряжение. Большинство звонков работают от электрической сети при напряжении 220 вольт. С автономным питанием работают от батареек. При первом варианте, имеется уже готовая электрическая цепь для подключения. Однако, такие звонки полностью зависят от наличия электроэнергии. Положительными качествами второго варианта являются независимое питание при безопасном напряжении. Тем не менее, существует необходимость в регулярной покупке и замене батареек. Кроме того, если в схеме присутствуют провода, то необходимо прокладывать отдельную электрическую проводку.

К совершенно отдельному типу можно отнести беспроводные звонки. У таких моделей полностью отсутствует любая проводка и какие-либо схемы для подключения. Они также питаются от батареек и требуют их периодической замены.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

Как монтировать радиозвонок?

Чтобы установить проводной дверной звонок своими руками схема подключения нужна обязательно: это руководство, для чтения которого нужны специальные знания. А с беспроводным аналогом никаких хлопот. В коробке с приобретенным устройством вы найдете кнопку и музыкальный блок (звонковая коробка). Дополнительно вам понадобятся:

• Дюбель-гвозди с саморезами и перфоратор, если устанавливать кнопку на бетонной стене. Перфоратор можно заменить ударной дрелью;
• Саморезы, если основание деревянное;
• Батарейки. Сразу вставьте их в кнопку и звонковый корпус.

Если вы устанавливаете кнопку на бетонную стену в месте, где предусмотрено подключение проводного звонка, то сначала изолируйте выходящий из стены двухжильный или трехжильный кабель. Но только после отключения питания квартиры! Затем просверлите отверстие для вставки дюбель-гвоздя. Прислонив клавишу, зафиксируйте ее с помощью самореза.

Если кнопка будет находиться на деревянной поверхности, то понадобятся только саморезы. Но ее не рекомендуется устанавливать на металле, поскольку он может создавать помехи для радиосигнала, подающегося с кнопки на звонок.

Звенящую коробку устанавливают в любом удобном месте дома. Можно посадить корпус на двусторонний скотч – в квартире это не страшно. А если дом постоянно сотрясается от активных детей, то посадите музыкальную коробку на двусторонний скотч. Для тех, кому вообще ничего не хочется делать, есть отличное решение – просто положите звонок в место, где он не будет мешать. На полку в прихожей, в шифоньер, на подоконник. Главное, чтобы соблюдалось максимально допустимое расстояние между радиокнопкой и звонком.

Преимущества и недостатки

Программируемый дверной звонок проводной

Эти устройства обладают целым рядом неоспоримых преимуществ, в том числе:

• наличие всевозможных звуков, способных заменить обычный звон;
• отсутствие высокого напряжения на кнопке;
• возможность регулировать продолжительность и громкость звонка.

К этому списку можно добавить возможность выбрать конкретную мелодию, которая будет воспроизводиться при нажатии кнопки. В простейших моделях при каждом последующем надавливании будет звучать совершенно новая мелодия. В более современных устройствах можно самостоятельно выставлять нужный режим (тихий, обычный или охранный). Это делается с помощью кнопки, установленной на корпусе звонка.

Беспроводной

Легче всего подключить беспроводной звонок, т.к. для этого не потребуется иметь дело с электропроводкой. Чаще всего кнопка и основной блок работают от батареек, поэтому все что нужно – закрепить все элементы на стене. Кнопку можно посадить на двухсторонний скотч либо пробурить небольшое отверстие в стене и вбить дюбель-гвозди. Сам дверной звонок можно также закрепить на стене либо просто поставить на шкаф в подходящей комнате. В некоторых моделях беспроводных устройств кнопки работают от батареек, а основной блок нужно подключить в розетку, как показано на фото ниже. В этом случае сложностей в подключении также не должно быть.

Кстати, рекомендуется устанавливать кнопку на высоте 1,5 метра от пола. Такая высота считается наиболее комфортной для включения/выключения сигнала. Что касается оптимальной высоты установки розеток от пола, об этом мы говорили в соответствующей статье.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Основные ограничения установки беспроводных звонков

Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя

Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

Дверной звонок. Различные способы установки

Звонок из ненужных приборов

Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:

• Из корпуса удаляются все внутренности кроме контактных кнопок.
• На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.
• Колесико разрезается пополам и одна часть вклеивается обратно.
• На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
• Припаиваем оставшиеся концы к контактам клавиш – один к крайнему, второй к любому из оставшихся двух.
• Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.

Оригинальный звонок готов.

Проголосовали более 280 раз, средняя оценка 5

Комментарии

Владимир 28.03.201721:44 Дёшево сердито эффективно. Нужно взять на вооружение!

Оценка

VLAD 26.01.202015:41 Катушки L1 и L2 обматываются — наматываются !

Оценка

Добавить комментарий Отменить ответ

Рекомендуем почитать

Звонок, Разное Что такое видео звонок для входной двери и нужен ли он вам? Сегодня все острее встает вопрос об обеспечении безопасности своего …

Звонок, Разное Беспроводной звонок: как выбрать и установить? В век современных технологий появляются все новые гаджеты, …

Звонок, Разное Как условно обозначается звонок на электрической схеме? Прежде чем рассказать, как обозначают звонок на любой электрической …

Звонок, Разное Виды и основные характеристики беспроводных дверных звонков для глухих Беспроводные дверные звонки для глухих — оптимальное решение проблемы …

Конструкция и виды электрозвонков

По принципу действия и особенностям конструкции электрические модели можно разделить на 2 большие категории: электромеханические и электронные. Их объединяет принцип работы – звук раздается при нажатии на кнопку. В этот момент замыкаются контакты и подается напряжение.

Звук в электромеханических звонках раздается за счет работы электромагнитной катушки и взаимодействия ударного механизма с электрической пластиной. Регулировки у таких моделей нет, а качество и громкость звука зависят от материала и размеров пластины, молоточка и чаши.

Электронные изделия отличаются внутренней начинкой. Вместо взаимодействующих металлических деталей внутри коробки расположены электроника и громкоговоритель. Преимущество в том, что можно настроить громкость звука, а у некоторых моделей – выбрать мелодию.

Электронные модели, в свою очередь, делят на 2 группы:

• Проводные, у которых все части соединены проводами. Плюсы: понятная конструкция, легкий монтаж, надежность. Минусы: зависят от подачи электричества, требуют сверления и штробления стен.
• Беспроводные, подающие сигналы радиоволнами. Они работают на батарейках или аккумуляторах, реже – от сети. Плюсы: не зависят от подключения к электросети, кнопка защищена от пыли и влаги, простая установка. Минусы: ограниченное расстояние между блоками, регулярная замена элементов питания.

Еще есть видеозвонки с камерой, но об их конструкции, способе установки и принципе действия нужно говорить отдельно. Мы же остановимся на актуальных электронных моделях, которые в большом количестве присутствуют на отечественном рынке.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Установка беспроводного звонка

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания – батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5…2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2. Резистор R2 служит для ограничения пикового тока через диоды моста VD1…VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1. С сайта http://radiopill.net

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель – динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя – R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 – МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор – любого типа. Элементы R1, Т1 и ВА1 – от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.
