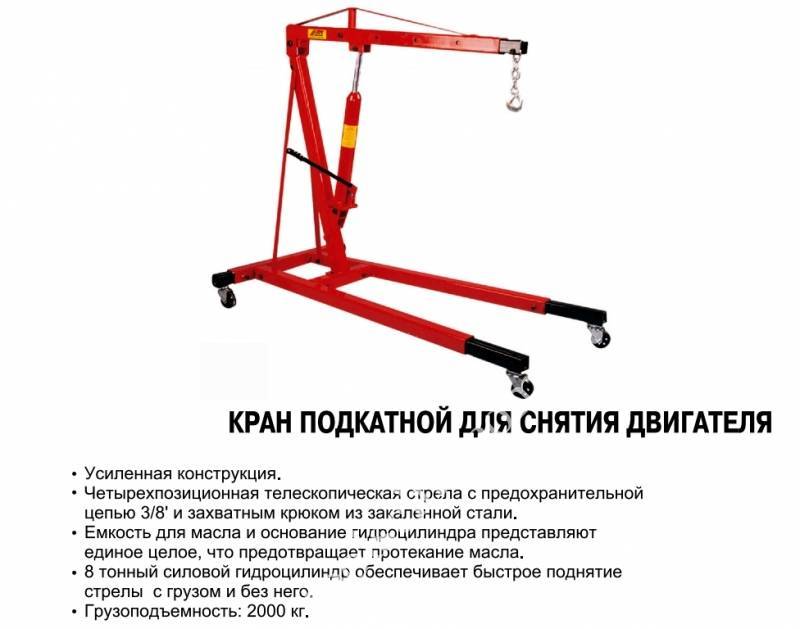

Гаражный гидравлический кран

Особенности конструкций гаражных кранов

Практически все краны устанавливаются на массивные опорные профили, которые могут быть расположены параллельно друг к другу или смотреть в стороны от центра под углом, как показано на фото выше. Стоит отметить, что с опорами, разведёнными в стороны, кран будет значительно устойчивее.

Опоры на станинах, как и стрелы кранов, могут быть двух видов:

Телескопическая стрела существенно увеличивает функциональность оборудования, однако важно помнить, что чем больше вылет стрелы, тем меньше грузоподъемность крана. На таких моделях имеется специальная инструкция, которая четко регламентирует дальность вылета и вес груза в соотношении

Особого внимания заслуживают краны, которые оборудованы специальным противовесом, что позволяет сократить вылет опор и увеличить вылет стрелы без потери в грузоподъемности, однако цена кранов с противовесами значительно выше.

Гидравлический привод

Модели гаражных кранов могут иметь два вида приводов:

• гидравлический: все операции осуществляются при помощи гидравлических цилиндров;
• комбинированный: для работы оборудования применяется как гидравлические цилиндры, так и механические лебёдки ручного типа с блоками усиления.

Гаражные гидравлические краны оборудованы специальными цилиндрами, которые имеют корпус и телескопический толкатель с поршнем. При помощи механического привода оператор нагнетает давление масла в корпусе цилиндра, которое, в свою очередь, оказывает давление на поршень и выталкивает телескопический шток, поднимая стрелу.

При необходимости опустить груз, оператор сбрасывает давление в корпусе цилиндра и стрела, которая имеет шарнирное соединение с корпусом крана, опускается под собственным весом и весом груза.

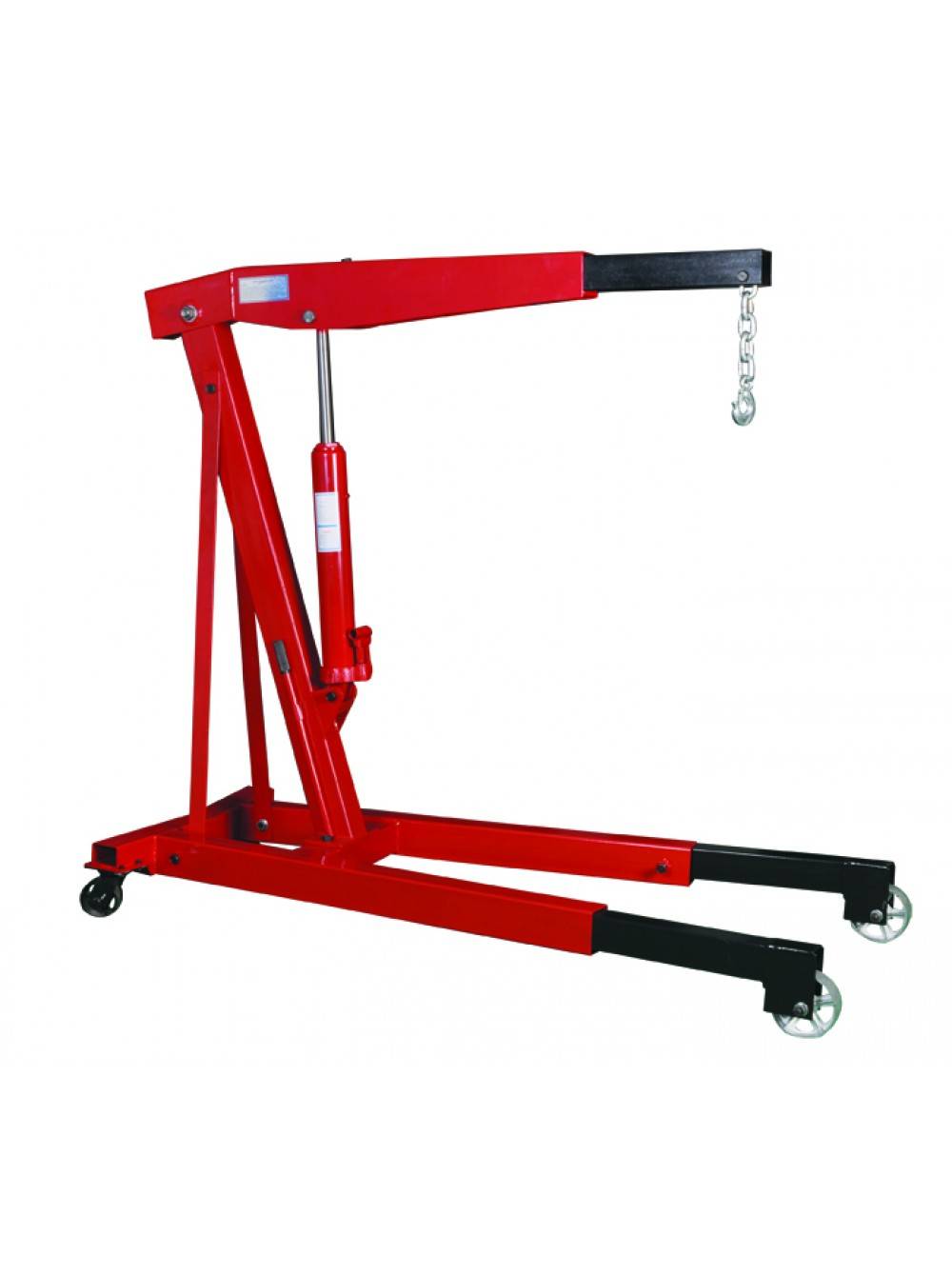

Особенности складной модели гидравлического крана

Поскольку кран гаражный гидравлический складной имеет наибольшую популярность среди частных владельцев гаражей, то остановимся на этой модели подробнее.

Большая часть всех моделей изготовлена из металлической профильной трубы разного размера, но есть и более мощные краны с грузоподъемностью до 3 тонн, в конструкции которых применяют Т-образные или двутавровые швеллеры. Опоры такого крана имеют колёса и разнесены в стороны под таким углом, чтобы его можно было подкатить под автомобиль с любой стороны.

Вертикальная балка практически всегда установлена под небольшим углом и может иметь одну или две дополнительные опоры. Такая модель позволяет снять всю нагрузку с вертикальной опоры и распределить её равномерно по станине.

Гидравлический гаражный складной кран имеет телескопическую стрелу, вылет которой устанавливается в ручном режиме и фиксируется в трёх основных позициях. В инструкции по эксплуатации обязательно должен быть указан вес, который может поднять кран при каждом положении стрелы.

Каждый гаражный кран гидравлический имеет одно слабое место, это сам масляный цилиндр. При неправильном режиме эксплуатации и чрезмерных нагрузках цилиндр может выйти из строя, однако, его можно легко заменить на новый собственными силами.

В приложении к изложенному материалу предлагаем просмотреть видео-ролик о гаражных гидравлических кранах и их особенностях.

Особенности

Современный кран гаражный гидравлический может быть складным, нескладным, передвижным (подкатным), а также стационарно закрепленным к подстилающей поверхности. Такие механизмы способны занимать минимально возможное свободное пространство. Кроме того, машина способна приводится в рабочее состояние в кратчайшие сроки, что также делает ее привлекательной для покупателей.

При этом стационарный гидравлический кран хорош еще и тем, что даже в стационарном исполнении все же имеет поворотную стрелу, способную вращаться на все 360 градусов. Это очень удобно, когда, например, двигатель автомобиля поднят, но переложить его надо в противоположную сторону от машины. В таком случае поворотная стрела является оптимальным вариантом для решения этого вопроса.

Кстати, крепится такой кран к полу при помощи специальных анкерных болтов.

provincial-74 › Блог › Кран балка в гараже своими руками

Здравствуйте, ребята. Сегодня я поведаю свою историю о том, когда руки просят, а механизма нет.

В обычном гараже, с невысоким потолком, можно соорудить подъёмный кран и тягать им моторы, коробки передач, подвешивать различные части кузова машины и прочую утварь.

Как обычно, вопрос встаёт ребром: чем извлечь ДВС из авто наружу? Есть вариант применения подкатного крана (гуськового типа) с гидравлическим приводом. Вариант хороший, мобильный, кран складывается и перевозится. Попользовался сам — поделился с товарищем. Красота. Мне от него особо толку нет, поскольку нужны ещё руки для кантования этого всего дела. Плюс к тому: гараж стандартный 4х6, и, извлечённый агрегат, с таким краном вокруг разобранного авто не покатаешь. На улице теплело под конец весны, расцветали одуванчики, а у меня созрел план кран-балки и даже появился эскиз конструкции.

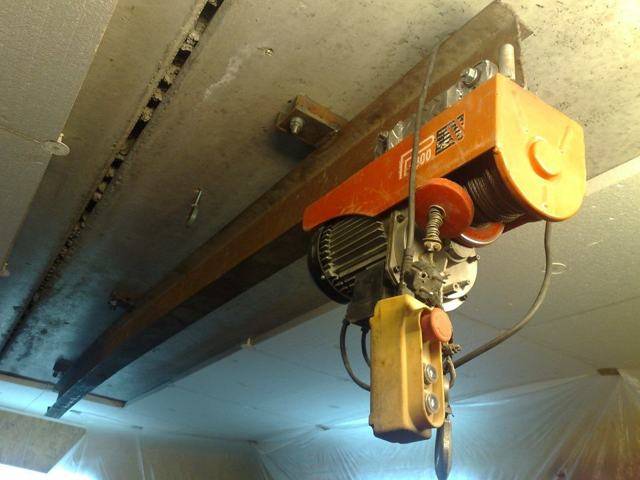

Первоначальный замысел был такой: смонтировать под потолком одну двутавровую балку поперёк проёму ворот над уровнем капота. Вся загвоздка в том, что такой конструкцией я не удовлетворю всех своих потребностей по перемещению груза в плане его транспорта в свободное место гаража. Локация погреба «заставляет» загонять машину чуть наискосок. Проблему не решить одной степенью свободы движения крановой каретки.

Усложнил проект до полноценной кран-балки с двумя степенями свободы перемещения. Затраты возросли более чем в 2 раза. Электрический тельфер ставить смысла нет (у меня не производственные мощности), поэтому привод заложен ручной. Конструкция крана следующая: две продольных и одна поперечная двутавровая балка. На продольных балках устанавливаются тележки и подвешивается третья — продольная балка. На продольной ещё одна тележка — для тали.

Теперь расчёты. Задаём максимальную массу груза, которую будем поднимать. А дальше выбираем тип и размер используемой балки Здесь. Следующим шагом считаем величину прогиба балки в этом калькуляторе. Если выбранная балка подходит по величине прогиба, её нужно пос

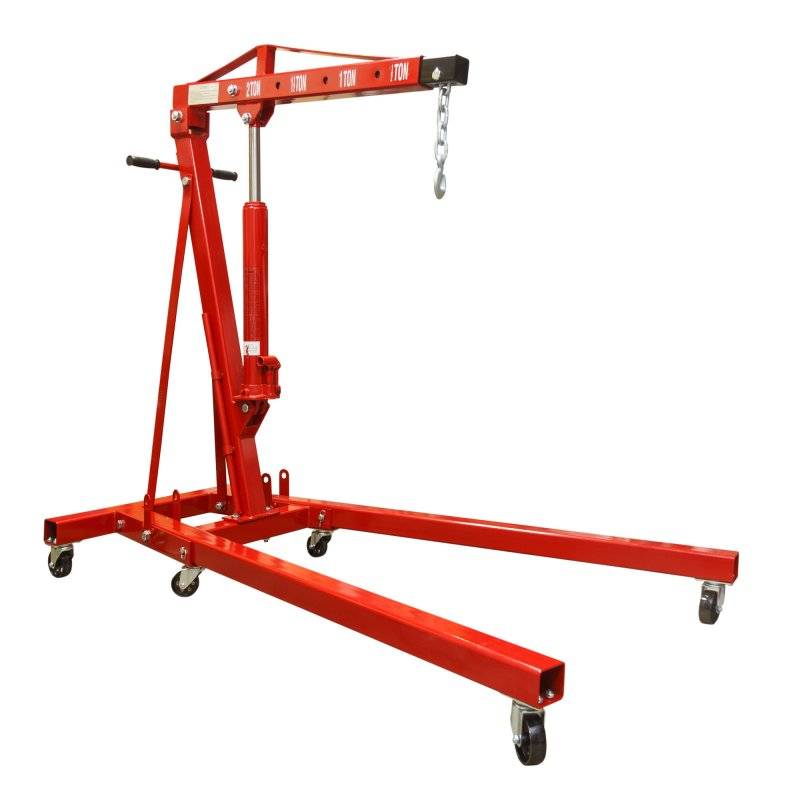

Как устроен гаражный кран

По своему типу, гаражный кран, или как его называют в народе – гусь, может быть с пневмогидравлическим, механическим и гидравлическиим приводом. Первые два встречаются редко. Наибольшее распространение на СТО получил последний, за счёт эффективности и надёжности работы, а также простоты в обслуживании. Технически он не является сложным оборудованием. Конструктивно гаражный кран состоит из таких элементов:

• Рама (каркас);
• Стрела с возможностью «вылета»;
• Ходовые (транспортировочные) колеса;
• Механизм гидропривода;
• Грузовая цепь с крюком.

Несмотря на всю простоту, конструкция оборудования продумана таким образом, чтобы обеспечить его максимальную устойчивость и защиту от угловых нагрузок. Подъём и опускание груза в вертикальном положении он обеспечивает с миллиметровой точностью и надёжно фиксирует элемент в нужной точке

Это особенно важно в процессе установки двигателя.

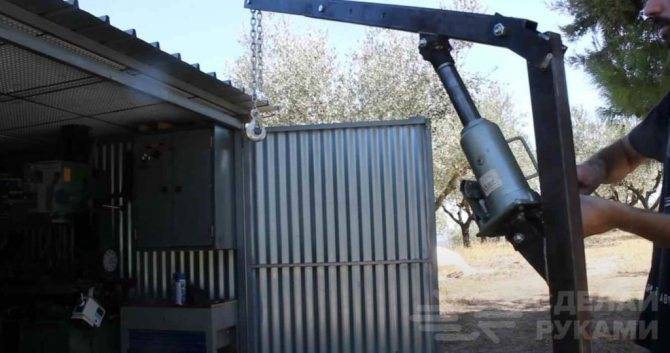

Самодельный мини кран на основе бутылочного домкрата

Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.

Cоветуем: Стойка для маленькой болгарки из старого велосипеда

А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.

Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.

Основные материалы, которые потребуются для изготовления мини крана:

• профильная труба с толщиной стенки не менее 3 мм;
• металлическая пластина толщиной 5 мм;
• бутылочный домкрат (грузоподъемность — на ваше усмотрение);
• поворотные колесики;
• стальная цепь с крюком.

Основные этапы работ

Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.

При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.

К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.

В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).

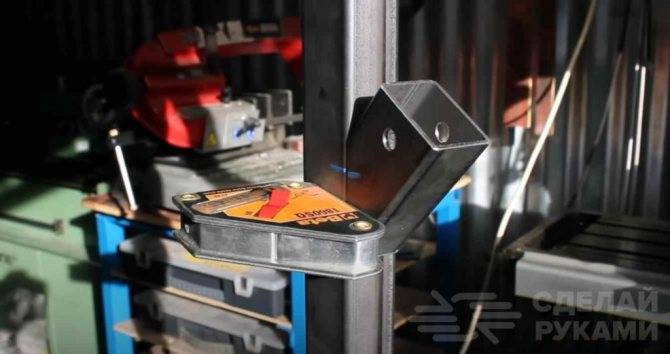

К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.

Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.

К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.

Сборка грузоподъемного крана

Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».

Cоветуем: «Третья рука» для сварки мелких заготовок и деталей

Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.

Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.

Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.

Краны гидравлические – виды приводов

Гидравлика значительно облегчает работу с оборудованием и обеспечивает комфортное использование. В продаже есть два вида гидравлических кранов:

• полная гидравлика – все процессы подъема и спуска обеспечиваются гидравлическими цилиндрами;
• комбинированные модели – есть гидравлические цилиндры и ручные усиленные лебедки.

Слабое место гидравлики – масляные цилиндры. Которые приходится менять довольно часто. Поэтому если вам нужен кран ежедневно, лучше приобретайте комбинированную модель.

Средняя цена пневмогидравлического крана с высотой подъема 2.3 метра от пола – 10 000 руб. – 15 000 руб., более сложные модели с усиленной складной конструкцией обойдутся примерно 30 000 руб. – 40 000 руб.

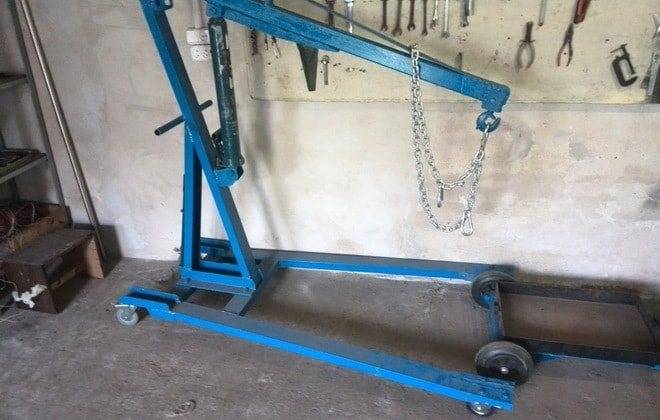

При желании и наличии сварочного аппарата такой складной кран вполне можно сделать своими руками, обойдется самодельная конструкция примерно в 5 000 руб. Как сделать гаражный кран – расскажет видео сюжет.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Gexx Участник FORUMHOUSE

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Производство консольных кранов общепромышленного, пожаробезопасного и взрывозащищенного исполнения. Грузоподъемность стационарных электрических и ручных консольный кранов до 5тн, вылет стрелы до 7м (возможно более по спец. заказу). Грузоподъемность настенных ручных консольный кранов до 3,2тн, вылет стрелы до 7м.

Создание габаритного чертежа консольного электрического крана- один из важнейших этапов его производства. Чертежи позволяют уже на этапе проектирования учесть большинство нюансов, связанных с конструкцией крана, монтажом и дальнейшей работой. Чертеж наглядно демонстрирует такие параметры крана, как способ его монтажа, максимальный и минимальный вылет стрелы крана, его грузоподъемность, максимальную высоту подъема грузов, высоту самого устройства, его массу, все статические нагрузки на конструкцию, размеры креплений и угол его поворота.

Далее на странице представлен чертеж типового консольного поворотного крана. Если необходимо модернизировать консольный кран поворотный или установить на него дополнительные опции, специалисты нашей компании могут быстро предоставить Вам габаритные чертежи, с учетом всех усовершенствований.

Рекомендации по изготовлению устройства

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
3. Установить колёса.
4. Приварить к одной из боковых опор лебёдку.
5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

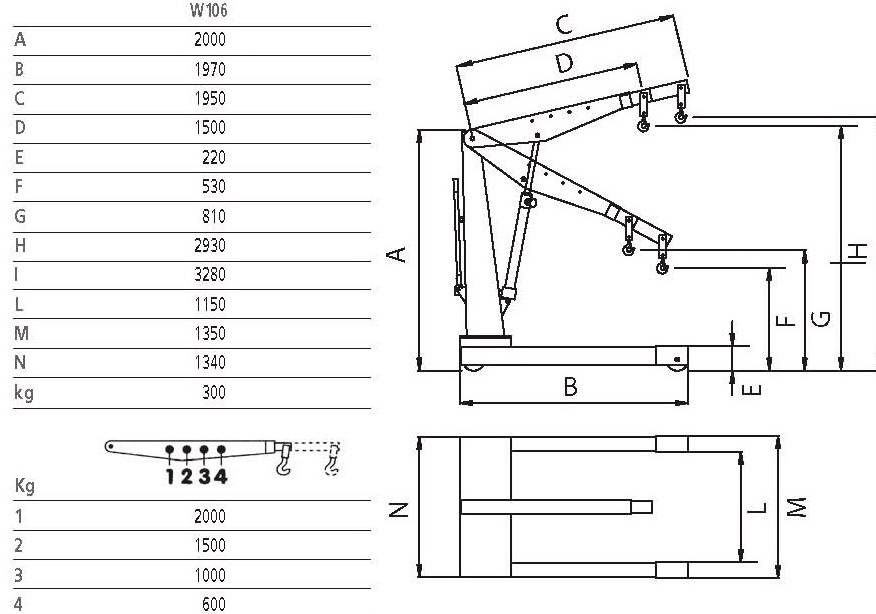

Инструкция по сборке и чертежи

Конструкция получила название «гусь» из-за своей Г-образной формы. Механизм отличается удобством в работе, ведь благодаря ему можно подвести стрелу к моторному отсеку. Это снижает затраты труда на обвязку мотора, из-за чего срок выполнения ремонтных работ сокращается.

Конструкция «гуся» простая. Механизм состоит из разборный опоры, оборудованной колесиками. С их помощью его легко передвигать с места на место, подкатывать под автомобиль.

Устройство для гаража имеет вертикальную стойку, на ней устанавливают домкрат. «Гусь» имеет выдвижную стрелу, которая оборудована цепью с крюком. При активации домкрата стрела идет вверх, поднимая груз.

Гидравлический кран чаще всего используют для подъема двигателя. Устройство можно изготовить по готовым чертежам, но чаще всего используется созданная от руки схема крана, своими руками ее начертят даже новички.

Сначала изготавливают разборную часть поры, она является стыковой. После этого приваривают вертикальную стойку. В нижней части обязательно устанавливают распорку. После этого переходят к установке домкрата, он должен быть надежно закреплен. Стрелу делают на полный вылет, она нужна для снятия двигателя. Все части конструкции сваривают. В результате получается надежное, но маневренное устройство.

Для этого подвешивают груз, который должен быть на 20% тяжелее того, который нужно поднимать. Если механизм выдерживает нагрузку, его можно использовать в работе. Кран-гусь разборный, поэтому он не займет много места в гараже.

Оборудования для снятия двигателя с автомобиля

Съем двигателя с автомобиля делается в случае замены и ремонта деталей двигателя автомобиля. Перед снятием двигателя требуется переместить машину на эстакаду или смотровую яму.

Подъем устройства осуществляется, как правило, при помощи тальки или другого подъемного устройства, например поддержки для двигателя. Так как большинство двигателей сконструированы в связке с коробкой передач и сцеплением, удобней осуществлять съем всего агрегата. Результат технического состояния позволяет определить о необходимости снятия двигателя с автомобиля. При серьёзных технических неполадках автомобиля понадобится так или иначе различное ремонтное оборудование.

Порядок снятия двигателя с автомобиля

• Снимаем капот, в случае если силовой агрегат вынимается вниз, капот можно не снимать;
• Сливаем антифриз;
• Сливаем масло с двигателя;
• Отсоединяем провода всей электроники;
• Отсоединяем шланг усилителя тормозов;
• Отсоединяем шланги подачи топлива;
• Отсоединяем провода дроссельной и воздушной заслонки;
• Отключаем рабочий гидроцилиндр сцепления или тросовый привод;
• Отсоединяем трубы приема глушителя;
• Закрепляем мотор на устройстве подъема;
• Откручиваем крепежи к кузову;
• Осуществляем вынимание двигателя, после проведения работ сборка проводиться в обратном порядке.

Перед разборкой двигателя необходимо осуществить обязательную наружную очистку на специализированном для этих задач стенде. Стенд позволяет разворачивать мотор под разным углом для удобной мойки и выполнения разборочно-сборочных работ. В целях обеспечения долгой эксплуатации автомобиля и непосредственно самого двигателя заменяют все негодные детали на новые.

Изношенные детали помечают для последующей замены. Детали которые наиболее часто приходят в негодность: пальцы и шатуны с крышками, поршни, гильзы, маховик вместе с сцеплением, коленчатый вал, блок цилиндров, крышки подшипников.

Все автомобилисты, любящие на досуге перебрать свою машину в один голос скажут, что гаражный кран крайне необходим для ремонтных работ. Без него очень сложно снять и поставить на место двигатель, или сдвинуть с места другие тяжелые узлы. Сейчас стало возможным купить готовые устройства.

Рынок предлагает электромеханические, гидравлические подъемные механизмы. Но и изготовить такое приспособление своими руками возможно по своим размерам и личным предпочтениям.

Материалы и инструменты

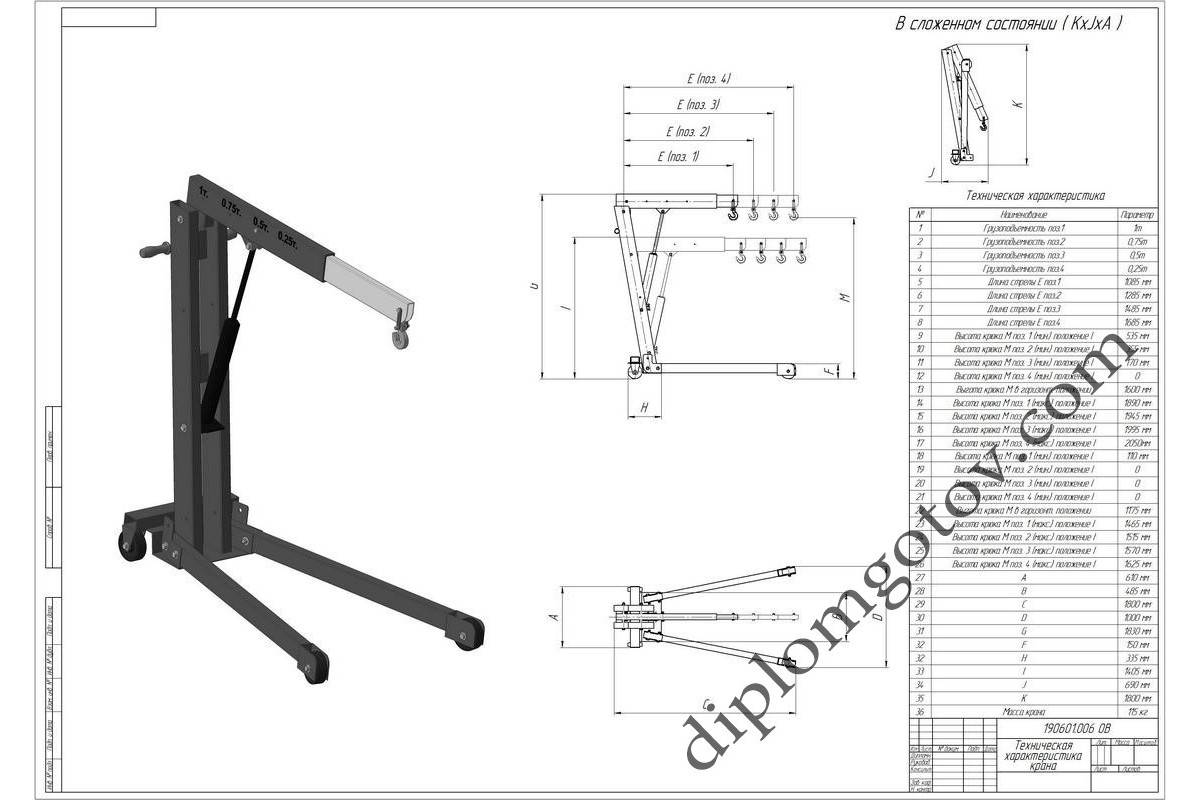

Чертеж крана для работ в гараже.

Для создания приспособления понадобятся следующие материалы:

• труба прямоугольного сечения 80 на 80, длина 7 метров;
• труба диаметром 89 мм, длиной 700 мм – 2 штуки;
• труба диаметром 76 мм, длиной 900 мм;
• колеса поворотные – 2 штуки;
• колеса обычные – 2 штуки;
• колеса с тормозом – 2 штуки;
• пластины из металла 8 мм – 4 штуки;
• домкрат грузоподъёмностью 5 тонн;
• цепь, крюк;
• шпилька М14 длинной 1000 мм.

Инструменты понадобятся следующие:

• болгарка;
• сварочный аппарат;
• дрель;
• гаечные ключи.

Гидравлический домкрат

В основу гидравлических домкратов заложены свойства известной из курса физики гидравлической машины. Распространённые представители этого типа — бутылочные и подкатные домкраты.

Бутылочные домкраты состоят из корпуса, выдвижного поршня и рабочей жидкости (масла). В силу простоты конструкции это надёжные помощники, следует лишь время от времени их обслуживать. Бутылочные домкраты поднимают от одной до нескольких десятков тонн и могут применяться при ремонте как легковых, так и грузовых автомобилей. Минус бутылочных домкратов — высокий уровень начального подъёма, то есть автомобиль с небольшим дорожным просветом поднять будет сложно.

Подкатной домкрат — гаражное, а правильнее сказать, сервисное оборудование, никак не предназначенное для работы в поле. Этот домкрат оснащён колёсами и имеет низкий корпус, который легко разместить под автомобилем. Также следует отметить большую подъёмную площадку, не продавливающую дно автомобиля. Минусы такого домкрата плавно вытекают из плюсов: наличие колёс говорит о возможности использования домкрата исключительно на ровной поверхности. Однако для проведения ремонтных работ-лучший подкатнойвариант. пневмодомкрат.

Самодельный мини кран на основе бутылочного домкрата

Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.

Cоветуем: Делаем простой шкаф из OSB для гаража и мастерской

А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.

Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.

Основные материалы, которые потребуются для изготовления мини крана:

• профильная труба с толщиной стенки не менее 3 мм;
• металлическая пластина толщиной 5 мм;
• бутылочный домкрат (грузоподъемность — на ваше усмотрение);
• поворотные колесики;
• стальная цепь с крюком.

Основные этапы работ

Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.

При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.

К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.

В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).

К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.

Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.

К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.

Сборка грузоподъемного крана

Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».

Cоветуем: Сверло большого диаметра своими руками

Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.

Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.

Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.

ᐉ Грузоподъемный механизм в гараже своими руками — советы специалистов | завод ООО «Атлант»

Полноценный ремонт автомобиля сложно выполнить без соответствующих инструментов и оборудования. Не второстепенную роль при починке машины играет наличие подъемного приспособления. Даже классическая лебедка упростит ремонт или замену тяжеловесных агрегатов автотранспортного средства.

При помощи подъемного механизма значительно проще снимать и перемещать головку блока цилиндров, двигатель, а также опускать в смотровую яму и доставать оттуда детали и узлы.

Заказывая подобное оборудования у специализированных заводов, вы можете быть уверены в долговечности и безопасности. В то же время, вы сэкономите на стоимости, доставке и монтаже значительную сумму средств, если изготовите все самостоятельно.

Что нужно для монтажа

Чтобы сделать подъемник для гаража своими руками, нужны следующие материалы:

• крепежные элементы – болты и гайки М 16;
• равнополочные уголки 100х100 мм;
• тельфер или его аналог;
• профильная металлическая труба 100х100 мм;
• двутавровая балка;
• круглая труба диаметром 100 мм.

Объем материалов для сооружения самодельного крана рассчитывается с учётом размера мастерской или гаража.

Для оснащения конструкции используется ручная или электрическая таль. В первом случае все манипуляции проводятся собственными усилиями, во втором – перемещение груза происходит посредством воздействия электропривода.

Конструктивные особенности

Подъемно-транспортное приспособление выполняется из вертикальных опор и горизонтальной балки и грузоподъемного механизма.

В качестве столбов используется трубопрокат квадратного сечения. К вертикальной опоре снизу перпендикулярно прикрепляется уголок. Для повышения устойчивости и прочности его края соединяются с профильной трубой под углом 45о, чтобы получились треугольники.

Обратите внимание на следующие товары:

Крепление балки происходит при помощи сварки. Сверху, между стойками, приваривается швеллер необходимой длины. Для повышения прочностных характеристик между квадратной трубой и швеллером, где образуется угол 90о, при помощи сварки крепится круглая труба, получается своеобразная распорка.

Для передвижения тали по швеллеру нужна каретка. С этой целью можно приобрести специальную тележку или сделать самостоятельно. Для этого нужно взять уголки и сварить их между собой полками буквой Z, таких детали нужно будет 2 штуки.

На нижней крайней полке необходимо проделать три отверстия для болтов. Два из них предназначаются для соединения деталей каретки между собой, а третье (среднее) – для фиксации тельфера электрического или ручного типа. На верхней крайней полке нужно проделать два отверстия.

Они нужны для болтов, на которые с противоположной стороны будут установлены подшипники, обеспечивающие передвижение каретки по швеллеру.

Также, к внешней части нужно посадить на те же болты страховочные пластинки, сваренные буквой «П», которые будут предотвращать разгибание самодельной каретки под весом перемещаемого груза.

Теперь возникает вопрос: как закрепить таль на балку? К центральному нижнему отверстию, закрепленной на балку каретки монтируем хомут, на который и цепляем тельфер. Рекомендуемая грузоподъемность – 1 тыс. кг.

При помощи такого приспособления можно выполнять полноценный ремонт легкового автомобиля.

Привод гидравлического крана

Существуют два типа привода гидравлических гаражных кранов — только гидравлика и гидравлика с механическим приводом в виде лебёдки.

Второй вариант удобен при максимальном подъёме или вылете стрелы, когда работа выполняется за счёт не только гидравлики, но и лебёдки.

Конструкция гидравлического привода крана во многом схожа с принципом построения гидравлического домкрата. Иногда для большей грузоподъёмности устанавливается две рукояти и два блока для увеличения давления. При такой конструкции скорость подъёма увеличивается вдвое.

Складной гидравлический кран — удобство и доступность

Наиболее распространён складной гидравлический кран — относительно компактный, мобильный и грузоподъёмный. Основание такого крана изготавливается из толстостенного металлического профиля и может иметь как фиксированную, так и регулируемую длину «ног». Стрела крана также может быть фиксированной или телескопической — для изменения вылета стрелы. Как правило, фиксация стрелы производится вручную.

Следует помнить: чем больше вылет стрелы, тем меньший груз может поднять кран. Для этого производитель маркирует вылет стрелы в соответствии с грузоподъёмностью.

КАК ВЫБРАТЬ ДОМКРАТ

Следуя нескольким простым советам, выбрать домкрат очень легко:

• грузоподъёмность домкрата должна превышать массу снаряжённого автомобиля;
• габариты устройства должны быть оптимальными не только для хранения,
  но и для перевозки;
• при наличии выемки для домкрата на днище автомобиля следует приобретать домкрат соответствующего типа;
• не брезгуйте домкратами отечественного производства, зачастую они превосходят зарубежные аналоги не только в цене, но и в надёжности.

• Пресс для винограда из домкрата своими руками Самодельный пресс для винограда -…
• Как заправить маслом домкрат своими руками Как заменить масло в домкрате,…
• Как поднять крышу на каркасном доме – пошаговое описание с фото и советы РЕКОНСТРУКЦИЯ КАРКАСНОГО ДОМИКА — ПОДНИМАЕМ…
• Установка дефлекторов на стекла своими руками (+ фото) Ветровики: крепче не бывает! Казалось бы,…
• Меняем кран буксу своими руками Самостоятельная замена кран-буксы Если кран закручен,…
• Мелкий ремонт на кухне: 5 полезных советов Ремонтируем кухню – полезные советы 1….

• Как подвести новый фундамент под старый сруб – от А до Я Новый фундамент старому дому Подвести новый…
