Привариваем сталь
Покупая стальной лист, вероятнее всего, вам придется столкнуться с ограничением выбора по размеру. В широкую продажу, обычно поступают листы с габаритами 1000 х 2000 или 1500 х 2500. Поэтому в целях экономии, проектируя и собирая ворота своими руками, все же разумней закладывать высоту и ширину створки отталкиваясь от этих размеров. Выбирайте холоднокатаную сталь, она гораздо тверже, реже идет волнами, поэтому имеет более ровную и качественную поверхность.
Начинайте соединять лист железа и каркас от центра к краям, чтобы минимизировать вероятность образования волн. Как и при сборке рамы, вначале прихватите точечной сваркой, а затем проложите швы.
После сборки основных деталей приваривают резные элементы, если они предусмотрены проектом.
Способы утепления ворот своими руками
Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.
Популярные утеплители:
- экструдированный пенополистирол;
- минеральная вата;
- стекловата.
Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.
Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты
Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла
Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.
После утепления необходимо поработать с отделкой готовой конструкции.
Интересные варианты отделки уличных ворот
Собранный каркас необходимо покрасить нужным цветом, придав окончательный лоск конструкции. Делают это краскопультом – значительно быстрее, количество краски уходит больше, либо кисточкой – более экономный вариант, хотя долгий. Предварительно поверхности протирают, очищая от пыли, прочих загрязнений.
Далее пришивается отделочный материал, заполняющий каркас. Он берется совершенно различный, наиболее известные типы:
Профнастил – самый популярный для подобных конструкций, недорогой, невероятно прочный, сочетающий хорошую цену при достойном качестве. Цветовая гамма более чем разнообразна, общий вес листов небольшой. Минусы – парусность при сильном ветре, возможность легко погнуть, порвать тонкий металл.
Установить интересные распашные ворота своими руками – дело невеликой сложности
Важно соблюдать технологию работ, таким образом получится прочная, красивая, индивидуально оформленное ограждение
Советы по выбору материала
Трубы применяемые для изготовления столбов и воротных створок
Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.
Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.
Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:
- для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
- выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
- выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.
Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.
Другие типы конструкций своими руками
Кованые гаражные ворота изготавливаются в той же последовательности, что и стандартные металлические. Различие состоит в том, что на металлические листы закрепляются предварительно изготовленные художественные кованые композиции.
Важно! Декоративные элементы значительно увеличивают вес конструкции, что необходимо учитывать при разработке проект каркаса. Кованые элементы можно изготовить самостоятельно либо приобрести готовые
Кованые элементы можно изготовить самостоятельно либо приобрести готовые.
Ворота из профнастила для гаража своими руками можно сделать различных типов:
- одинарные;
- двойные;
- автоматические (с системой дистанционного управления). Этот вариант наиболее удобный, так как открывать гараж можно, не покидая салон автомобиля.
Распашные варианты из профнастила состоят из металлической рамы и створок, соединенных петлями.
Преимущество профнастила состоит в возможности сооружения ворот откатных и подъемных. Оптимальным считается подъемный вариант. Он представляет собой полотно, состоящее из нескольких секций. Специальный механизм задвигает ворота внутрь гаража при их открытии. При установке следует учесть, что гараж должен быть достаточно вместителен для такой конструкции.
Самостоятельное изготовление ворот для гаража не только выгодное, но и интересное дело для мужчины. Однако без специальных навыков следует быть максимально осторожным и внимательным к мелочам, чтобы полученная конструкция была надежной и не перекосилась через пару сезонов.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Петли
В зависимости от массы створки подбирают соответствующую модель навеса и петли для металлических ворот. Иногда при существенном весе конструкции, для лучшего распределения нагрузки, приходится на каждой половине ворот размещать не 2, а 3 или даже 4 петли. Однако мы не советуем намеренно утяжелять дачные ворота, используя толстостенную трубу или толстую сталь. Ведь в этом случае монтаж опор требует существенных доработок.
Иногда в процессе эксплуатации петли отрываются от ворот вместе с фрагментами металла, к которому они приварены. Чтобы этого не произошло, следует усилить места крепления петель, наварив дополнительные железные пластины толщиной 4–5 мм.
Окраска
Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.
Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску
Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота
Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.
Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.
Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).
Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.
Наиболее распространенными цветами являются оттенки зеленого, синего, серого.
Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.
Как покрасить гаражные ворота?
На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.
После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.
Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.
Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.
Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов.
Фото красивых калиток
Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.
Для любимцев))
Для домов в современном стиле калитки нужны соответственные
Из самых разных материалов… даже из сучков
Древесина и кованные элементы — беспроигрышная комбинация
Главный компонент — фантазия
Трафарет изменяет даже самый простой забор
Сделать пару вырезов в досках… оригинальная деревянная калитка готова!
В гости к сказкам
Велосипед, колеса, лопата — все материалы для изготовления калиток
К забору из евроштакетника
Небольшой фрагмент — кот из фанеры
Оригинальный дизайн со стороны двора
Виды гаражных ворот
Прежде, чем рассматривать типы, ознакомимся с преимуществами распашных ворот.
Пять плюсов:
- Цена за конструкцию значительно ниже, если сравнивать ее с другими типами;
- Есть возможность утепления распашных створок;
- Получится вмонтировать их даже в помещении с небольшой площадью;
- Могут открывать внутрь или наружу – как удобно владельцу;
- Можно оснастить конструкцию электроприводом.
Единственный минус носит сезонный характер. Дело в том, что зимой придется очищать территорию от снега. Иначе двери наружу просто не откроются.
Теперь может переходить к изучению других разновидностей.
Складные
Относятся к секционному типу. Конструкция состоит из сегментов, которые можно крепить вертикально и горизонтально. Они соединяются между собой шарнирами. Боковые фрагменты фиксируются к коробу с помощью петель. Монтажники рекомендуют дополнительно скреплять нижнюю и верхнюю части по направляющей.
Сооружения чаще всего создают из древесины или алюминия.
Достоинства:
- Уникальная внешность;
- Удобно открывать и закрывать;
- Экономят свободное пространство даже при открытом состоянии;
- Можно ремонтировать или заменять фрагменты по отдельности;
- Дешевизна.
Недостатки:
- Быстро приходят в непригодность;
- Слабая надежность.
Подъемно-поворотные
Они представляют собой целостный щит. Это полотно закрывает полностью входное пространство. При открывании оно приподнимается и проворачивается на 90°. В итоге, оно оказывается в горизонтальном состоянии в верхней части.
Система отпирания состоит из рычажных элементов, редуктора и электрического двигателя.
Преимущества:
- Безопасность, надежность;
- Экономят свободное пространство даже при открытом состоянии;
- Можно утеплять их;
- Можно установить электропривод.
Недостатки:
- Потребуется максимально точный монтаж;
- Открытые ворота укорачивают высоту проема на 20-30 см;
- Не следует часто использовать ворота.
Подъемно-секционные
Несколько сегментов составляют это сооружение. Они расположены на одном горизонтальном уровне. Части скреплены петельным методом. Наверху монтажники устанавливают поднимающий механизм. Он-то и поднимает двери. Они остаются открытыми в горизонтальном расположении вдоль потолочной поверхности.
Отдельные фрагменты – это обычно сэндвич-панели.
Преимущества:
- Можно подобрать под любой размер проема;
- Экономят свободное пространство при открытом состоянии;
- Устойчивы к воздействию внешних факторов;
- Не подвергаются деформации;
- Привлекательная внешность;
- Хорошо сохраняют тепло внутри;
- Изолируют посторонние шумы;
- Продолжительный срок эксплуатации.
Недостатки:
- Дорогие;
- Регулярный уход: смазывание петельных крепежей и направляющих;
- Контроль электрики и автоматического привода;
- Слабые защитные функции.

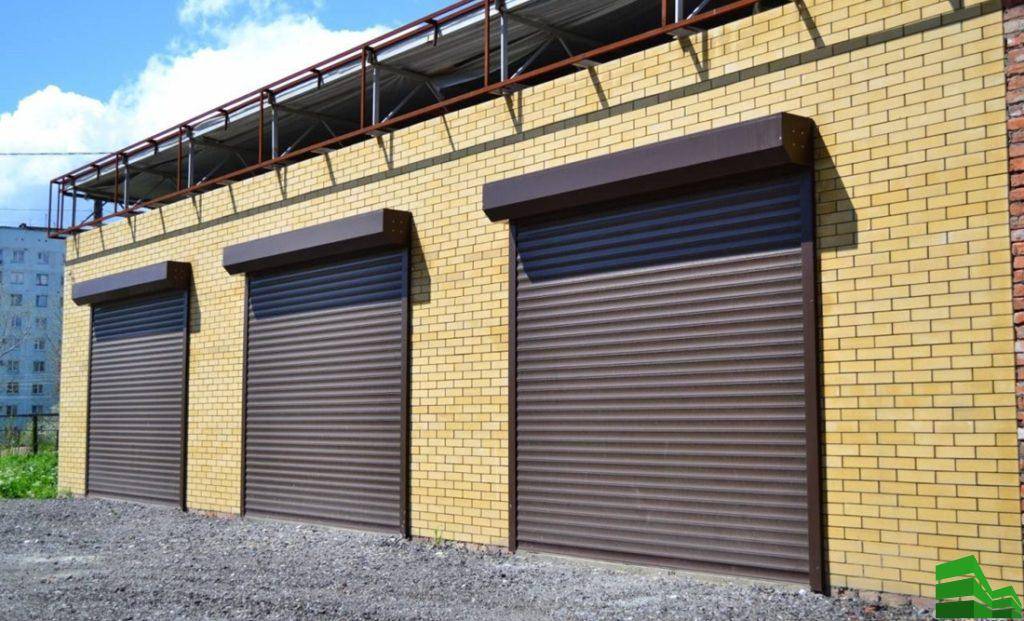

Рулонные
Рулонными они называются из-за способа открывания. Они представляют собой полотно, созданное из нескольких ламелей. При открывании полотно собирается в рулон. Помимо листа сооружение состоит из двух направляющих, которые удерживают ее в проеме. Еще здесь есть вал, на который наматываются полосы и электрический привод для открывания.
Преимущества:
- Экономят свободное пространство;
- Доступная цена;
- Простая схема установки;
- Продолжительный срок использования;
- Привлекательная внешность;
- Возможность установки электрического привода.
Недостатки:
- Ненадежные;
- Нельзя утеплять, потому что между полосами всегда образуются щели;
- Плохо функционируют при сильном морозе.
Откатные
Сооружение оснащено створкой. Она крепится на верхней направляющей. Открывание происходит путем отката конструкции в сторону.
Преимущества:
- Экономят свободное пространство;
- Можно установить электропривод;
- Не требуется очищать сугробы зимой, чтобы открыть ворота;
- Надежность.
Недостатки:
Быстро изнашиваются ролики.

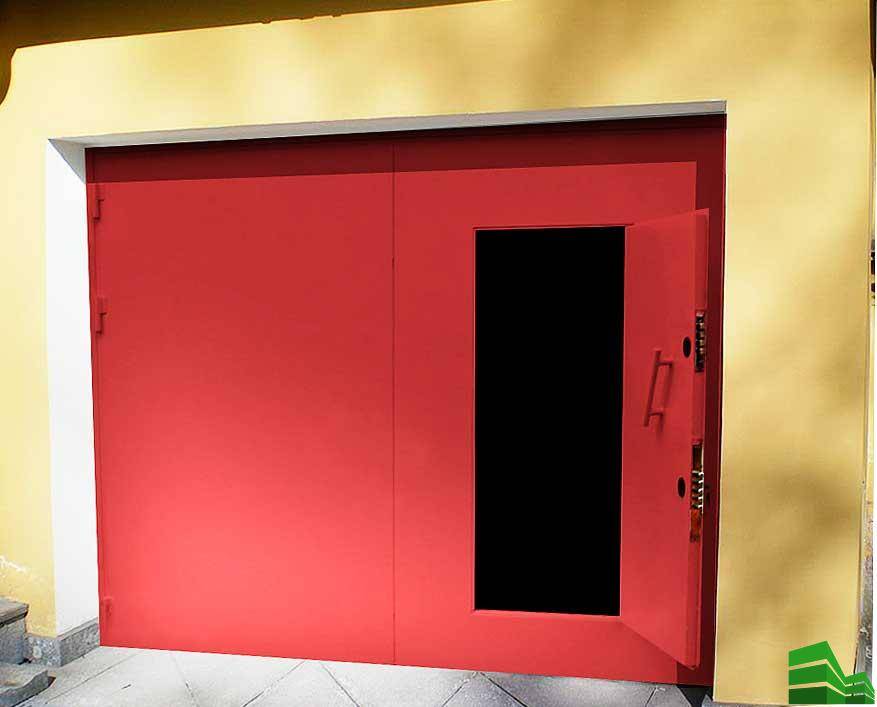

Металлические гаражные ворота: изготовление и монтаж
При строительстве гаража, в первую очередь необходимо подумать о его защитных качествах от незваных “гостей”. Ведь не всегда участок, где он расположен, охраняется, и в этом случае вам понадобиться установить металлические гаражные ворота.
Металл по своим характеристикам всегда имел преимущества по отношению к другим материалам, поэтому металлические ворота обладают отличной прочностью.
Причем изготовление металлических ворот не требует особых навыков и их легко сделать своими руками. Наиболее простым и практичным вариантом всегда считались распашные ворота.
Их изготовление всегда отличалось быстротой сборки и экономией денежных средств. Все комплектующие очень просто приобрести, к тому же они легко поддаются обработке.
Материалы и инструменты
Чтобы сделать своими руками ворота из металла вам понадобятся следующие материалы:
- металлический профиль 40/20 мм;
- стальной уголок 50/50 мм;
- листовое железо;
- гаражные навесы.
В качестве инструмента необходимо будет использовать:
- рулетку;
- строительный карандаш;
- уровень;
- болгарку;
- сварочный аппарат.
Изготовление металлических ворот
После того как все необходимые материалы будут подготовлены, можно приступать к их изготовлению.
Сборка рамы
В первую очередь понадобится сделать раму для будущих ворот гаража.
- Для этого необходимо сначала снять все замеры с заранее подготовленного проема: ширину и высоту. Следите, чтобы они были точными.
- Затем их нужно перенести на подготовленные металлические уголки и с помощью болгарки нарезать заготовки.
- После этого заготовки разлаживаются на ровной поверхности, имитируя будущую раму.
- С помощью уровня выравнивается горизонтальность, и выставляются углы. Делая своими руками гаражные ворота, следите, чтобы не было перекосов, иначе это в дальнейшем повлияет на их работоспособность.
- Когда все детали будут точно подогнаны, нужно приступить к сварочным работам. Все уголки свариваются между собой, а швы зачищаются болгаркой.
- Для прочности конструкции ворот гаража, понадобится еще одна рама, которая собирается идентично первой и уже при монтаже соединяется с ней полосками металла.
Сборка створок
Чтобы своими руками сделать створки, вам понадобятся листы из металла и стальной профиль. Еще для большей функциональности, металлические ворота в гараж оснащаются калиткой.
- Как и при изготовлении рамы, для начала нужно снять все необходимые размеры. Естественно, створки должны быть меньше самой рамы, поэтому между ними учитывается зазор около 5 мм.
- В первую очередь собирается каркас. Для этого делаются заготовки из профилированной трубы и свариваются между собой сваркой. Здесь также учитывается точность и все проверяется уровнем.
- Створок будет две, и между ними необходимо учесть зазор 3 мм, чтобы они при закрытии не заклинили.
- Для усиления конструкции, внутри ее приваривается поперечный профиль. Если одна из створок будет с калиткой, то ее усиливать не требуется, каркас калитки заменит поперечный профиль.
- После того как они будут готовы, необходимо приступить к обшивке листовым металлом. При замере, нужно учитывать, чтобы снизу и сверху полотно выступало на 3 см, ширина полотна должна соответствовать ширине створок.
- Затем металлические листы прикладываются к створкам и прихватываются по углам и посредине, а потом уже обвариваются по всему периметру точечным методом, учитывая расстояние 5-10 см. Сразу начинать обваривать полотно не стоит, так как его может повести и это приведет к деформации ворот гаража.
- На одну готовую половину, со стороны ее соединения со второй, приваривается металлическая полоса, так чтобы она ложилась внахлест на противоположную часть, где-то на 4 см.
- Далее привариваются гаражные петли. Для этого нижняя часть петли приваривается к раме, а верхняя к створке.
Монтаж ворот
После того как гаражные ворота будут полностью готовы, необходимо приступить к их монтажу.
- Для начала нужно установить рамы, одна из них устанавливается внутрь, а другая – наружу проема гаража. Между собой они свариваются кусочками листового металла.
- Затем берутся створки и поочередно навешиваются на уже приваренные петли. Если имеется калитка, то она навешивается после установки.
- Когда гаражные ворота будут установлены, остается поставить замки. С внутренней стороны гаража на одной створке, противоположной замку, нужно установить задвижку.
В общем, на этом монтаж гаражных ворот своими руками закончен. Теперь ваш автомобиль будет в полной безопасности, по крайней мере, от взломщиков.
Завершающий этап по установке железных ворот
После подготовки рамы, две центральные стойки устанавливаются по центру ворот, таким образом, чтобы зазор составлять между ними около 10 мм. Все центральные стойки также «точкуют» сваркой, а пластины приваривают основательно к опорным столбам. Чтобы усилить конструкцию ворот нужно взять стальной лист толщиной 4-3 мм, из которого выполняются 8 заготовок, которые необходимо прикрепить по углам створок. На окончательном этапе рамочная конструкция делится на две половины посредством болгарки. Оптимальным вариантом будет выполнение минимальных зазоров в петлях, в этом случае смещения створок удастся практически избежать. В качестве декоративного решения конструкции можно произвести отделку внешней стороны ворот каким-либо материалом.
Расчет и сварка рам
Процесс зачистки сварных швов въездного изделия
Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой
Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос
Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.
Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.
После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.
Для стандартной рамы понадобится следующий материал:
- периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
- внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.
Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.
