Особенности установки опор для распашных/откатных конструкций
Откатные ворота представляют собой входную конструкцию с полотнами, которые передвигаются на роликах по закрепленной на поверхности земли рельсе. Они удобны тем, что позволяют полностью открыть проем для прохода габаритного транспорта и предоставляют возможность автоматического управления. Столбы для откатных ворот могут быть изготовлены из любого материала, главное — чтобы они были забетонированы на глубину промерзания грунта (от 1 м).
Наиболее распространенная конструкция ворот — распашные. Они просты в установке и эксплуатации, но подвержены ветровым нагрузкам. Если закрепить их неправильно, со временем они деформируются, станут плохо закрываться и выглядеть непривлекательно
Поэтому важно правильно установить столбы для распашных ворот
Для их сооружения используют профильную трубу, деревянные брусья, бетон. Опоры цементируют в грунте не менее чем на 1 м. Кирпичные/каменные стойки дополнительно армируют для повышения их прочности. Внутрь них закладывают швеллера или профтрубы сечением не менее 10х10 см. К стержню приваривают металлические уголки, которые выводят наружу для крепления петель.
Правила бетонирования столбов для ворот
Чтобы забетонировать столбы под калитку, не пренебрегайте рекомендациями опытных строителей:
- Бетонирование предполагает учет глубины промерзания грунта.
- Заливка ленточного основания плюс армирование.
- Следите за тем, чтобы бетонная часть кверху не распространялась. В противном случае это чревато выталкиванием опоры из почвы по причине морозного пучения.
- Не помешает обустроить дренаж, отвечающий за отведение воды.
Побеспокойтесь о том, чтобы к весне столбы для ворот не оказались выдавленными из почвы. Во избежание этого примите такие меры:
- Снизить морозное пучение поможет установка столбов, предназначенных под ворота, вместе с дренажом.
- Прослойка щебня уменьшит показатели трения между почвой и столбом.
- В самом низу фундамента правильная установка столбов под заборные ворота предполагает расширение бетонной постройки.

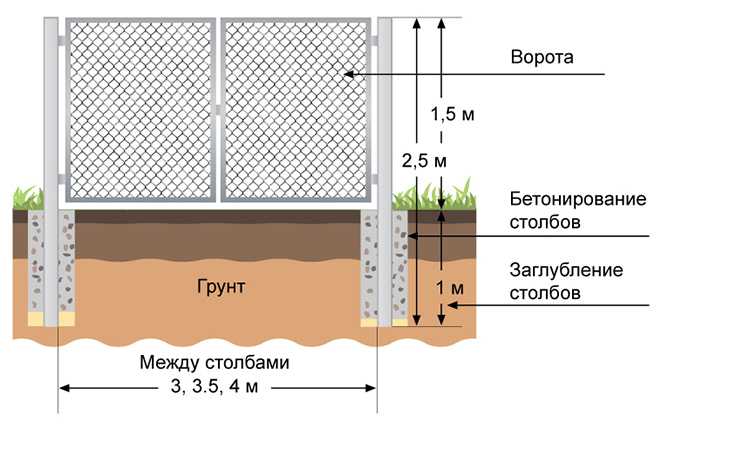

Какой должна быть ширина и глубина отверстия в земле для установки столбов
Следующая задача — выкопать все наши отверстия для стоек, но сначала нам нужно определить ширину и глубину отверстия для стойки.
Как общее практическое правило, отверстие должно быть в 3 раза шире стойки, поэтому для нашей стойки 10*10 см отверстие должно иметь ширину 30 см.
С точки зрения того, насколько глубокими должны быть наши отверстия для столбов, опять-таки правило состоит в том, чтобы по крайней мере 25% длины столбов находились в земле. Забор высотой 1,8м. должен иметь опору 2,4 метра с минимум 0,6м. в земле.
Итак, теперь, когда мы знаем, что нам нужно вырыть яму шириной 30см и глубиной 0,6метра, пришло время начать копать.
Чтобы вырыть ямы, вы можете использовать лопату вы можете использовать специальные копатели с отверстиями, если они у вас есть. Можно использовать бур шириной 300мм.
Перед началом вытащите колышек, но постарайтесь, чтобы отверстие колышка (оставшееся, когда вы его вытаскивали) было как можно ближе к вашему отверстию, чтобы размеры были максимально точными.
Регулярно проверяйте, насколько глубока ваша лунка, пока не достигнете желаемой глубины.
Повторяйте это, пока все ваши отверстия не будут готовы.
Фундамент под распашные ворота. Как качественно сделать самостоятельно?
Многие хозяева частных угодий уделяют особое внимание их обустройству, самостоятельно изобретая различные полезные вещицы. Одними из таких изделий являются дворовые ворота, которые в некоторой степени выступают лицом любого частного участка
Одними из таких изделий являются дворовые ворота, которые в некоторой степени выступают лицом любого частного участка.
Для собственноручного изготовления лучше всего подойдут стандартные распашные ворота. Но для того чтобы смастерить действительно добротное сооружение, которое прослужат не один год, следует тщательно подготовить надежный фундамент.
Для дворовых распашных ворот этот элемент конструкции является определяющим. Дело в том, что от прочности фундамента зависит ровность и нормальное функционирование створок.
Если при строительстве ворот сделать ненадежную подземную основу, через некоторое время в процессе пользования, опоры начнут сначала проседать и наклонятся, а затем расшатываться.
В результате произойдет деформация всей конструкции.
Чтобы такого не случилось нужно уделить особое внимание подготовке монолитного фундамента, который делается по специальной строительной технологии. Хороший фундамент для домашних ворот представляет собой тщательно укрепленные щебнем и цементным раствором подземные основания столбов или всего поземного пространства в области расположения конструкции
Хороший фундамент для домашних ворот представляет собой тщательно укрепленные щебнем и цементным раствором подземные основания столбов или всего поземного пространства в области расположения конструкции.
На сегодняшний день выделяются несколько типов таких фундаментов:
Фундаментальное укрепление опор. Сначала делаются замеры и в установленных для опорных столбов местах, выкапываются ямы. Затем в них по уровню устанавливаются стойки в виде металлических труб и углубления засыпаются и укрепляются цементным раствором. Это самый простой тип фундамента.
Для большей надежности многие мастера обкладывают трубы облицовочными кирпичами. В этом случае в определенных местах к трубе, привариваются специальные закладки-держатели для будущего крепления петель.
При необходимости внутренняя основа кирпичного столба укрепляется армированием из железных прутьев и заливается строительным раствором.
Заливка бетоном основания столба
Сплошной фундамент траншейного типа. Такое устройство подземного основания ворот наиболее надежное. В этом случае выкапываются не только ямки для несущих опор, а вырывается цельная траншея на протяжении всей длины ворот. Продолговатое углубление изнутри укрепляется арматурной сеткой, затем в определенных местах в отдельные ямки устанавливаются по вертикальному уровню опорные столбы. В итоге вся траншея засыпается щебнем и заливается цементной смесью.
Сплошной фундамент траншейного типа
Каждый из этих видов фундаментов подготавливается на основе величины и веса общей конструкции ворот. Если вы планируете смастерить небольшие распашные ворота шириной до 5 и в высоту до 2 метров, можете выбрать первый вариант и просто укрепить опорные столбы.
Если же вы хотите сделать массивные металлические ворота с калиткой до 10 метров в ширину, вам лучше выкопать траншею и подготовить основательный сплошной фундамент.
Выбор сечения
Степень прочности материала под опорные столбы определяется уровнем оказываемых нагрузок: чем они выше, тем большим должно быть сечение столба. От этого фактора зависит и предпочтительное значение толщины изделия.
Труба из металла на забор может быть круглой, квадратной или прямоугольной, соответственно, от формы напрямую зависит уровень надежности. Например, профильные изделия имеют ребра жесткости, которые делают их более устойчивыми к нагрузкам. Это означает, что для тяжелых конструкций выбирается именно этот вид опор.
Труба из металла на забор может иметь длину стенки от 40 до 100 мм. Значения диаметров круглых изделий находятся в таком же диапазоне. Для конструкций с повышенной парусностью рекомендуется выбирать материалы для столбов забора с минимальным сечением 60х60 мм. Наиболее тяжелые ограждения на даче предпочтительно строить, используя стойки 80х80 мм и 100х100 мм.
Определение стоимости
Основной характеристикой влияющей на время жизни металлического столба — является толщина стенки. Этот показатель связан и со стоимостью, т.к. вес металла и его цена показатели связанные прямо пропорционально.
Соответственно, самые дорогие трубы (3 мм, 100х100 мм) можно купить за 450 руб./пог. м. Если рассматривать еще более надежную продукцию (4 мм, 120х120 мм), ее стоимость достигает 700 руб./пог. м.
Как защитить изделие от коррозии?
Для решения этой задачи используют разные способы, которые в совокупности позволяют продлить срок службы готовой конструкции:
- Антикоррозионные составы и лакокрасочные материалы. Если планируется строить ограду на даче собственными силами, нужно внимательно подходить к выбору металлических материалов. Рекомендуется приобретать изделия под столбы без финишной отделки, т. е. без покрытия краской. Достаточно купить трубы, покрытые грунтовкой. Такая необходимость объясняется тем, что при транспортировке и во время работы краска царапается.
- На столб устанавливается навершие. Это декоративный элемент, который дополнительно выполняет и другую функцию – защищает опорную стойку от проникновения влаги во внутреннюю полость.
Также нередко используют металлические трубы, в которых заварен нижний торец, устанавливаемый в почву. Все эти меры способствуют повышению устойчивости материала к образованию ржавчины при контакте с водой. Если куплен незащищенный металлический столб, нужно самостоятельно позаботиться о его покрытии грунтовочным составом и краской, причем желательно нанести 2 слоя материала.
Для тяжелых ограждений подойдет более прочный материал – трубы сечением 80х80 мм и выше с толщиной стенки 3 мм. Средний вариант забора предполагает необходимость использования стоек сечением от 60х60 мм и более, толщина материала составляет 2,5 мм. Легковесные изгороди возводятся с применением труб минимального сечения (от 40х40 мм и выше, толщина стенки 2 мм).
Как выбрать металлические столбы для ворот
Установка столбов, которые подходят под ворота, осуществляется только после того, как собственнику удалось сделать правильный выбор материала. Сделанные из металла приспособления отличают простота и легкость установки, небольшой вес, дешевизна изделия, долговечность и практичность использования.
Металлические столбы для ворот называют по-настоящему универсальными. Для основного полотна одинаково подойдет металлопрофиль или древесина. Заборные конструкции также можно монтировать в сочетании с кирпичной кладкой. Но тогда калитку в основании бетонируют.
Определяясь с покупкой металлических опор, обращайте внимание на такие нюансы:
- Обходите стороной покрашенные опоры. Некоторые путают их с покрытыми грунтовочной смесью, но это совершенно разный вид обработки. Дело в том, что монтаж подразумевает доставку изделий к месту установки. Избежать царапин вряд ли удастся. Поэтому изначально покупают изделия без покрытия. Столбы для ворот окрашивают нужным составом и грунтуют после фиксации.
- Если установка столбов для врат планируется с последующим декорированием, элементы крепят к опорам только после того, как они заняли свое место. Почему специалисты дают такой совет? Когда приспособление вбивают в землю, со стенок осыпается грунт. Это становится причиной того, что опору размещают в земле глубже. Соответственно, навешиваются полотнища после того как эта процедура завершена. Иначе подготовительный этап, который очень важен для прочной фиксации опор, может затянуться. Да и снова-таки возникает вероятность повреждения деталей.
- Покупая для ограждения металлические приспособления, оцените правильность геометрии. Если величина разная и изделие в целом изготовлено неаккуратно, даже небольшие отклонения от расстояний планок, размера монтажных отверстий чревато тем, что забор получится кривым.
- Оцените надежность сварки элементов. Шов должен быть цельным, захватывающим всю плоскость столба. Сварка в нескольких точках не приветствуется. Створки на таком приспособлении быстро развалятся.
Расчет количества бетона для 10 столбов для забора
В домашних условиях несложно вычислить количество бетона, необходимое для отливки столбов для забора. Для этого нужно высоту квадратного столба умножить на его периметр и получим объем, затем умножить на количество столбов. Так мы вычислим, сколько кубометров бетона нам нужно. Специалисты считают, что 1 м3 бетона равен 25 погонным метрам столба 20х20 см, а это чуть больше 10 столбиков. Рассчитать бетон для столбов забора круглых можно, зная их высоту и площадь сечения, применив формулу:
S = 3.14 х R2 (R – это радиус столба)
Для столбика диаметром 20 см объем будет равен 0,063 м3. Для десяти столбов понадобится 0,63 куба раствора. Таким образом, круглые столбы для забора обойдутся почти в два раза дешевле квадратных.
Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция
Калитка для оград из сетки
Если у вас ограда из сетки, то калитку, лучше всего, делать из кованого железа. В данном случае необходимы очень мощные столбы (не деревянные!), которые заделывают в большое по сечению основание из бетона. Впрочем можно сварить калитку из стального профиля и забрать внутри сеткой, как и ограду. Такой вариант будет гораздо легче по весу, поэтому необходимость в мощных столбах отпадёт. Ограда из сетки имеет достаточно жёсткое обрамление, благодаря чему, она не тянет столбы, поэтому калитку можно изготавливать без оголовья. Накладки, которые привариваются к столбам, следует брать более широкие, чем обычно. Петли привариваются к двум укороченным накладкам, которые находятся на одном столбе, на втором же будут находиться изогнутые накладки – к ним приваривают уголок.
Материалы для засыпки
Разберемся, чем бутовать столбы под забор. Лучшим сыпучим материалом является гранитный или гравийный щебень фракции 20–40 и прочностью (дробимостью) М600 (для высоких конструкций желательно использовать М1000).
Таблица марок щебня по дробимости
Стоит обратить внимание перед бутованием и на содержание игловидных или плоских камней (лещадность). Согласно СНиП этот показатель должен составлять 5–15 %
Большое количество зерен неправильной формы будет препятствовать качественному утрамбовыванию засыпки и бутованию столбов. Для ее уплотнения (расклинцовки) дополнительно используется песок, мелкая щебенка или отсев.
При установке опор забора для временных построек или невысоких ограждений допустимо использование:
- измельченных кусков бетона: недостатком этого вида засыпки является невозможность использования одинаковых по размеру и форме осколков, в результате чего в грунте могут образоваться значительные пустоты;
- гравия, продукта естественного выветривания породы; к недостаткам этого материала относят низкие морозостойкость и прочность;
- колотый кирпич: конструкции из него продержатся лишь несколько лет, а затем под воздействием отрицательных температур и влаги разрушатся;
шлак: обладает низкой морозостойкостью, некоторые его виды имеют слишком высокую степень влагопоглощения.
Схемы бутирования стойки для забора щебнем и бетонирования
Новинкой на рынке строительных материалов являются жидкие полимерные заполнители, используемые для укрепления грунта. Они достаточно прочны, не подвержены гниению, не растворимы в воде и способны просачиваться в мельчайшие пустоты. Однако стоимость полимерных масс достаточно высока, плюс для работы с ними требуется применение специального оборудования.
Рассчитать требуемое количество щебня для бутования столбов несложно. Для этого можно использовать онлайн-калькулятор. Понадобится ввести три значения – высоту лунки для столба забора, ее радиус или диаметр. Затем результат умножается на количество опор забора. Полученную цифру необходимо также умножить на коэффициент уплотнения, равный 1,3.
На фото изображен забор из профнастила частного дома.
Забутовка щебнем
Требуемые инструменты
Для установки столбов-опор своими руками понадобятся:
- обычный строительный уровень и рулетка;
- бечевка;
- садовый бур;
- кувалда для забивания труб в грунт;
- лопата-подборка для засыпки;
лом или лопата-штыковка для утрамбовки.
На фото ниже представлен столб перед бутованием.
Установка профильной трубы перед креплением профлиста
Сооружение раздвижной входной системы пошагово
Правила бетонирования столбов для ворот
Чтобы забетонировать столбы под калитку, не пренебрегайте рекомендациями опытных строителей:
- Бетонирование предполагает учет глубины промерзания грунта.
- Заливка ленточного основания плюс армирование.
- Следите за тем, чтобы бетонная часть кверху не распространялась. В противном случае это чревато выталкиванием опоры из почвы по причине морозного пучения.
- Не помешает обустроить дренаж, отвечающий за отведение воды.
Побеспокойтесь о том, чтобы к весне столбы для ворот не оказались выдавленными из почвы. Во избежание этого примите такие меры:
- Снизить морозное пучение поможет установка столбов, предназначенных под ворота, вместе с дренажом.
- Прослойка щебня уменьшит показатели трения между почвой и столбом.
- В самом низу фундамента правильная установка столбов под заборные ворота предполагает расширение бетонной постройки.
Измерьте общую ширину панели забора
Измерьте общую ширину панели забора, чтобы увидеть, как далеко друг от друга нужно будет разместить столбики.
Если вы устанавливаете ограждение по периметру или аналогичное, где у вас еще нет панелей определенной ширины, используйте расстояние в 1,8 м., так как стойки для забора должны располагаться на расстоянии 1,8 или 2,5 метра друг от друга, чтобы обеспечить наилучший уровень жесткости всей конструкции.
Начиная с одного угла или с начала забора забейте колышек, чтобы обозначить место первого столба. Удостоверьтесь, что кол вбивается в центр места, где будет находиться ваш столб.
Затем измерьте расстояние от центральной точки колышка, длину панели забора (или другой выбранной длины) до местоположения следующего столбика и добавьте еще 100 мм.
Поскольку мы производим эффективные измерения от первого столба к центру, нам необходимо учесть еще 50 мм расстояния (на основе 10 см. столбов). Если мы этого не сделаем, то расстояние от поста к посту будет на 10 см. меньше, и наша панель забора не подойдет.
После того, как вы измерили расстояние до своего второго поста, забейте кол, чтобы отметить его положение.
Повторите эти шаги для всех столбов.
Необходимые материалы и инструменты
Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.
Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.
Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.
Столбы для навесных ворот
Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.
Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:
- На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
- По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.
Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.
Варианты установки столбов для металлических ворот
Установка столбов для ворот — непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.
Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат. Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб
Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот
Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.
Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.
Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.
Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.
Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.
Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>
Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.
- Установка опорных столбов
- Изготовление створок ворот
- Установка створок на опорные столбы
Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.
На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.
Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.
